桩基础工程测量方法及发展研究
桩基常用六种检测方法及适用的桩基础类型
桩基常用六种检测方法及适用的桩基础类型桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。
桩基工程分类繁多，一般按承载力分为摩擦桩、端承桩、摩擦端承桩。
桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。
一、低应变检测方法1.1 基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。
低应变原理图1.2. 检测目的(1) 检测桩身缺陷及扩颈位置。
根据波形特点无法判定缺陷性质，无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别，要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉，并结合个人工程经验进行大概的估计，估计是否准确只有通过开挖或钻芯验证。
(2) 判定桩身完整性类别。
所谓完整性类别就是缺陷的程度，缺陷占桩截面多大比例，会不会影响桩身结构承载力的正常发挥，但是目前缺陷程度只能定性判断，还不能定量判断。
1.3 适用范围(1) 低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。
(2) 低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。
根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m之内较合适。
1.4 优缺点分析低应变检测法检测简便，且检测速度较快。
一根桩检测费用约60元。
低应变检测二、声波透测法超声波检测三、静荷载试验法3.1 基本原理及检测目的桩基静荷载试验法是指在桩顶施加荷载，了解在荷载施加过程中桩土间的作用，最后通过测得Q~S曲线（即沉降曲线）的特性判别桩的施工质量及确定桩的承载力。
桩基础检测方法及适用性
桩基础检测方法及适用性桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。
然而桩基是隐蔽工程，其质量的评价、判定必须通过专业的检测手段。
桩基工程分类繁多。
一般按承载力分为摩擦桩、端承桩、摩擦端承桩。
桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。
一、低应变检测方法1.1 基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。
低应变原理图1.2. 检测目的(1) 检测桩身缺陷及扩颈位置。
根据波形特点无法判定缺陷性质，无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别，要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉，并结合个人工程经验进行大概的估计，估计是否准确只有通过开挖或钻芯验证。
(2) 判定桩身完整性类别。
所谓完整性类别就是缺陷的程度，缺陷占桩截面多大比例，会不会影响桩身结构承载力的正常发挥，但是目前缺陷程度只能定性判断，还不能定量判断。
1.3 适用范围(1) 低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。
(2) 低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。
根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m之内较合适。
1.4 优缺点分析低应变检测法检测简便，且检测速度较快。
一根桩检测费用约60元。
二、声波透测法2.1 基本原理及检测目的声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。
浅析桩基施工测量控制
一
７ ４一
Ｑ Ｑ１ ：
Ｃ ｉａ Ｎｅ Ｔ ｃ ｎ ｌｇｅ ｎ ｒ ｄ ｃｓ ｈｕ ｔ
工 程 技 术
浅析桩 基 施工测 量控 制
杨 文浩
（ 头 市公 路 工程监 理 有 限公 司 ， 东 汕 头 ５ ５ ２ ） 汕 广 １０ １ 摘 要 ： 以桥 梁桩 基测 量为 主题 ， 施 工控 制的 角度 出 ， 本文 从 发 结合笔 者 自身 岗位 实践 ， 对测 量工作 的操 作技 巧及 注 意事 项提 出了个 人 的见解及 看法 ， 以供业 内同行 日后 在从 事类似 工程 的施 工控 制参考 。 关键 词 ： 梁桩基 ； 桥 测量要 求 ； 量方 法 ； 术措 施 测 技
桥 梁桩 基 ，可 以说是 整座 桥梁 中最 为 重 续 工序 恢复 桥梁 桩位 轴线 和测设 桥梁 开 间轴 在 建筑 物 定 位测 量 成 果经 检 查满 足要 求 后 ， 所 在桥 梁定 位 测量 时 ， 是 直 才 能测设 建筑 物桩 位轴 线进 行建 筑物 的定位 不 要 的部分 ， 质量往 往关 乎 到整 座桥梁 的使 线 的 需要 ， 以 ， 其 用， 因此 ， 在进 行桥 梁施 工 时 ， 必须 先 确 保 桩 接测设 桥梁 外廓 主轴 线交 点 的角桩 ，而是 在 测量 。 ３桥梁 桩位 轴线 及承 台桩位 测设 基 的成桩质量 ， 了对桩 基进 行准 确控 制 ， 为 桩 距 建 筑物 四周 外廓 ５ ｌｍ， 一Ｏ 并平 行桥 梁处 ， 首 位 的测 量是 所有 控制工 作 的前提 。 由于灌 注 先 测 没一个 桥梁 定位 矩形 控制 网 ，作 为桥 梁 ３ ． １桩位 轴 线测设 的 质量控 制 然 测 建 筑物 桩 位轴 线测 设是 在建 筑物定位 矩 桩属 于地 下隐蔽工 程 ， 目前 尚无快 速 、 准确 测 定 位基
桩基检测方法
桩基检测方法
1排桩、抗滑桩均采用声波透射法检测桩基完整性。
2、声波透射法是通过在桩身预埋声测管，将声波发射、接受换能器分别放入声测管内，管内注满清水，将换能器置于同一水平面或保持一定高差，进行声波发射和接受，使声波在混凝土中传播，通过对声波传播时间、波幅及主频等声学参数的测试与分析，对桩身完整性做出评价的一种检测方法该方法一般不受场地限制,测试精度高,在缺陷的判断上较其他方法更全面,检测范围可覆盖全桩长的各个横截面；
3、为了更好顺利完成桩基检测工作，准确检测桩基完整性，故埋设声测管施工环节尤为重要,声测管在钢筋笼制造场预先安装在已成型的钢筋笼上，声测管要下端采用钢板封闭，上端加盖，管内无杂物；声测管应可靠的固定在钢筋笼内，预防连接处断裂或堵管现象；连接处要光滑过度,不漏水；管口要易高出桩顶200mm以上,且各声测管管口高度要一致，成型后的声测管要垂直、相互平行，防止堵塞现象。

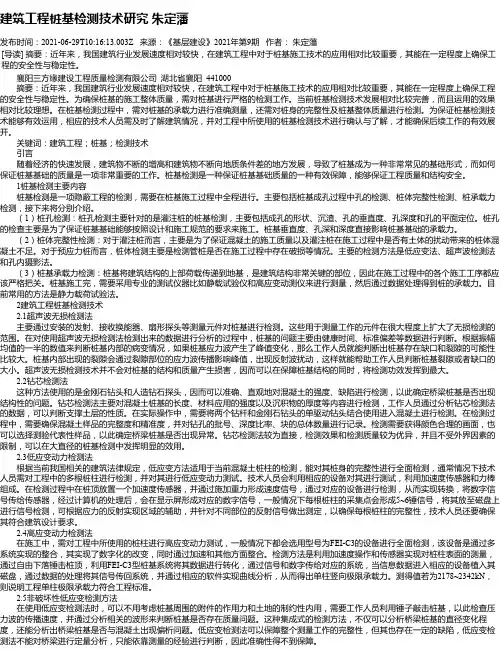

建筑工程桩基检测技术研究朱定藩
建筑工程桩基检测技术研究朱定藩发布时间：2021-06-29T10:16:13.003Z 来源：《基层建设》2021年第9期作者：朱定藩[导读] 摘要：近年来，我国建筑行业发展速度相对较快，在建筑工程中对于桩基施工技术的应用相对比较重要，其能在一定程度上确保工程的安全性与稳定性。
襄阳三方缘建设工程质量检测有限公司湖北省襄阳 441000摘要：近年来，我国建筑行业发展速度相对较快，在建筑工程中对于桩基施工技术的应用相对比较重要，其能在一定程度上确保工程的安全性与稳定性。
为确保桩基的施工整体质量，需对桩基进行严格的检测工作。
当前桩基检测技术发展相对比较完善，而且运用的效果相对比较理想。
在桩基检测过程中，需对桩基的承载力进行准确测量，还需对桩身的完整性及桩基整体质量进行检测。
为保证桩基检测技术能够有效运用，相应的技术人员需及时了解建筑情况，并对工程中所使用的桩基检测技术进行确认与了解，才能确保后续工作的有效展开。
关键词：建筑工程；桩基；检测技术引言随着经济的快速发展，建筑物不断的增高和建筑物不断向地质条件差的地方发展，导致了桩基成为一种非常常见的基础形式，而如何保证桩基基础的质量是一项非常重要的工作。
桩基检测是一种保证桩基基础质量的一种有效保障，能够保证工程质量和结构安全。
1桩基检测主要内容桩基检测是一项隐蔽工程的检测，需要在桩基施工过程中全程进行。
主要包括桩基成孔过程中孔的检测、桩体完整性检测、桩承载力检测，接下来将分别介绍。
（1）桩孔检测：桩孔检测主要针对的是灌注桩的桩基检测，主要包括成孔的形状、沉渣、孔的垂直度、孔深度和孔的平面定位。
桩孔的检查主要是为了保证桩基基础能够按照设计和施工规范的要求来施工。
桩基垂直度、孔深和深度直接影响桩基基础的承载力。
（2）桩体完整性检测：对于灌注桩而言，主要是为了保证混凝土的施工质量以及灌注桩在施工过程中是否有土体的扰动带来的桩体混凝土不足。
对于预应力桩而言，桩体检测主要是检测管桩是否在施工过程中存在破损等情况。
桩基工程测量专项方案
一、方案概述为确保桩基工程的质量和安全，提高施工效率，特制定本测量专项方案。
本方案针对桩基工程的测量工作，明确了测量目的、方法、精度要求、仪器设备以及质量控制措施。
二、测量目的1. 确保桩位准确，为桩基施工提供可靠依据。
2. 监控桩基施工过程，及时发现偏差并纠正。
3. 为后续结构施工提供准确的基础位置信息。
三、测量方法1. 基础控制网测量：采用全站仪进行平面控制网和垂直控制网测量，确保桩基控制点精度。
2. 桩位放样：根据基础控制网，采用全站仪进行桩位放样，确保桩位偏差在允许范围内。
3. 施工监控：采用全站仪和水准仪对桩基施工过程进行监控，确保施工质量。
4. 成孔检测：采用全站仪和水准仪对成孔过程中的孔深、孔位进行检测。
5. 桩基检测：采用全站仪和水准仪对桩基的垂直度、倾斜度进行检测。
四、精度要求1. 平面控制网：相对精度不低于1/10000，绝对精度不低于±5mm。
2. 桩位放样：相对精度不低于1/10000，绝对精度不低于±10mm。
3. 成孔检测：孔深相对精度不低于1/1000，孔位相对精度不低于1/10000。
4. 桩基检测：垂直度相对精度不低于1/1000，倾斜度相对精度不低于1/10000。
五、仪器设备1. 全站仪：用于平面控制网、桩位放样、施工监控、成孔检测和桩基检测。
2. 水准仪：用于桩基施工监控和桩基检测。
3. GPS接收机：用于辅助平面控制网测量。
4. 钢尺：用于辅助桩位放样和成孔检测。
六、质量控制措施1. 严格执行测量规范和操作规程，确保测量精度。
2. 测量前对仪器设备进行校准，确保仪器精度。
3. 测量过程中，加强对测量数据的审核，确保数据准确。
4. 施工过程中，定期对桩位进行复核，确保桩位准确。
5. 成孔检测和桩基检测时，严格执行检测规范，确保施工质量。
七、实施与总结1. 本方案由项目测量员负责组织实施，监理工程师负责监督。
2. 施工过程中，根据实际情况对方案进行修改和完善。
桩基础工程测量定位方案
桩基础工程测量定位方案一、前言桩基础工程测量定位是桩基础施工的重要环节，其准确性直接关系到整个桩基础工程的质量和安全。
本方案旨在通过详细的测量定位方案，确保桩基础工程施工的准确性和可靠性。
二、测量定位前的准备工作1. 了解桩基础工程施工图纸和相关技术要求，明确桩位的尺寸、深度、布置方式等重要参数。
2. 确定测量定位设备和工具，如全站仪、测距仪、水准仪等。
3. 编制测量定位方案，明确测量方法、测量点的确定方式等重要内容。
4. 安排专业技术人员负责测量定位工作，并对相关人员进行岗前培训。
三、测量定位工作流程1. 桩基础位置的初步确定按照施工图纸和相关要求，确定桩基础的基准线和起始点。
在地面上根据相关标记进行标线，以便后续的测量工作。
2. 基准线和起始点的坐标测量使用全站仪等测量设备，对桩基础的基准线和起始点进行坐标测量，确保测量的准确性和可靠性。
3. 桩位的确定根据施工图纸和相关要求，确定桩位的位置和深度，使用全站仪和测距仪进行桩位的确定，并进行标记。
4. 桩基础标高的测量使用水准仪等测量设备，对桩基础的标高进行测量，确保桩基础的高度准确。
5. 测验定标将测量结果进行整理和记录，并进行复核和校验，确保测量的准确性和可靠性。
6. 编制测量报告对测量数据进行整理和分析，编制测量报告。
在施工图纸上标明测量结果，并在报告中注明有效性和准确性。
四、质量控制与保证1. 严格按照测量定位方案进行测量工作，确保每一个环节的准确性和可靠性。
2. 定期对测量设备进行校验和维护，确保测量设备的准确性和稳定性。
3. 对测量人员进行定期培训和考核，确保专业技术人员的能力和水平。
4. 对测量数据进行严格的管理和审核，确保测量数据的准确性和可靠性。
五、安全管理1. 严格遵守相关安全操作规程，确保测量定位工作的安全和稳定。
2. 对测量设备进行定期检查和维护，确保设备的安全和可靠。
3. 做好现场安全保护工作，确保测量定位工作的安全性和稳定性。
桩基础工程施工测量的技术要求及过程
论桩基础工程施工测量的技术要求及过程摘要：建筑工程桩基础中，施工测量是必不可少的，如何运用好施工测量技及整个过程的操作是非常重要的，本文对此方面进行了论述。
关键词：工程桩基础；施工测量；质量控制在建筑工程桩基础中，不论采用何种类型的桩，施工测量都是必不可缺少的。
建筑工程桩基础施工测量的主要任务三个：1）把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩基础工程施工提供标志，作为按图施工、指导施工的依据。
2）进行桩基础施工监测。
3）在桩基础施工完成后，为检验施工质量和为地面建筑工程施工提供桩基础资料，需要进行桩基础竣工测量。
1 建筑工程桩基础施工测量技术要求1.1建筑物轴线测设的主要技术要求。
建筑物桩基础定位测量，一般是根据建筑设计或设计单位所提供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线，最后再根据桩位轴线来测设承台桩位。
1.2对高程测量的技术要求。
桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。
在高程引测前，应对原水准点高程进行检测。
确认无误后才能使用，在拟建区附近设置水准点，其位置不应受施工影响，便于使用和保存，数量一般不得少于2~3 个，一般应埋设水准点，或选用附近永久性的建筑物作为水准点。
高程测量可按四等水准测量方法和要求进行，其往返较差，附合或环线闭合差不应大于±20 mm，l 为水准路线长度，以km 为单位。
桩位点高程测量一般用普通水准仪散点法施测，高程测量误差不应大于±1cm。
2 建筑物定位测量由于在桩基础施工时，所有的角桩均要因施工而被破坏无法保存，为了满足桩基础竣工后续工序恢复建筑物桩位轴线和测设建筑物开间轴线的需要，所以，在建筑物定位测量时，在距建筑物四周外廓5～10m，并平行建筑物处，首先测设一个建筑物定位矩形控制网，作为建筑物定位基础，然后，测出桩位轴线在此定位矩形控制网上的交点桩，称之为轴线控制桩。
桩基施工中的桩基承载力与沉降观测方法
桩基施工中的桩基承载力与沉降观测方法引言：桩基是建筑结构中常见的一种基础形式，其承载力和沉降观测方法对于工程质量的保证至关重要。
本文将就桩基施工中的桩基承载力与沉降观测方法展开分析，为相关从业人员提供参考。
一、桩基承载力的影响因素与计算方法桩基承载力是指桩基能够承受的最大垂直荷载，其受到多种因素的影响。
首先是桩身的材料和尺寸，不同材料的桩身具有不同的强度和刚度，而桩的尺寸则会影响其承载能力的大小。
其次是桩顶与土体之间的传力机制，包括摩擦阻力和端阻力。
最后是土体的力学特性，包括土体的土层类型、土壤密度和孔隙比等。
计算桩基承载力的方法主要有建筑基本荷载法、静力荷载试验法和现场实测法。
其中建筑基本荷载法适用于一般情况下的计算，可以通过土体的参数和荷载的大小来进行计算。
静力荷载试验法是一种直接观测和记录桩基受力与变形情况的方法，通过试验得到桩基的荷载与变形关系曲线，再计算桩基的承载力。
现场实测法是一种对已施工的桩基进行承载力验证的方法，通过在桩顶设置应变仪与位移仪等观测设备，实时观测桩基的变形情况。
二、桩基承载力的实测与验证方法桩基的实测与验证是保证工程质量的重要环节。
常用的实测方法包括沉降观测法、回弹法和靶轴力法。
沉降观测法是一种通过测量桩基顶部位置的相对移动，来间接反映桩基变形情况的方法。
这种方法适用于承受垂直荷载的桩基，通过在桩顶部设置位移传感器，可连续监测桩基的沉降变形。
通过分析测量数据，可以推算出桩基的承载力情况。
回弹法是一种通过在桩顶使用回弹锤进行敲击，测量回弹值来评估桩基的承载力的方法。
回弹锤的敲击能量与回弹值之间存在一定的关系，可以通过回弹值来初步判断桩基的承载能力。
靶轴力法是一种通过在桩顶设置靶嵌件，测量桩顶压力的方法。
通过使用传感器测量桩顶压力的变化，可以得到不同荷载下桩基的靶轴力情况，从而判断桩基的承载能力。
三、桩基承载力的实测误差分析在进行桩基承载力实测时，容易受到各种因素的干扰，导致测量结果的误差。
桩基础施工测量方案
桩基础施工测量方案桩基础是一种常见的土木结构基础形式，在建筑工程中得到广泛应用。
桩基础的施工测量方案是确保基础施工质量和桩基础工程的稳定性的重要步骤。
本文将详细介绍桩基础施工测量方案的内容和步骤。
一、项目概述要编制桩基础施工测量方案，首先要对桩基础工程的项目概况进行了解和了解。
项目概况包括基坑的大小和形状、桩型、数量和直径以及与施工相关的其他要素。
根据项目概况，确定测量方案的具体目标和测量方法。
二、测量仪器和设备的准备三、基坑测量基坑的测量是桩基础施工测量的第一步。
根据项目概况，确定基坑的位置、形状和尺寸。
使用全站仪进行基坑的测量，测量基坑的中心线和底板水平面的高程。
同时，使用水平仪测量基坑的水平度。
四、桩位测量桩位的测量是桩基础施工测量的重要环节。
根据项目概况，确定桩位的坐标和标高。
使用全站仪或者其他测量仪器，在基坑的边缘或者围护墙上测点，并据此确定桩位的坐标。
使用水平仪或者全站仪测量桩位的标高。
五、桩身测量桩身的测量是桩基础施工测量的关键步骤。
根据项目概况，确定桩身的长度和直径。
在桩身上固定测量标志点，并在测量标志点上测量桩身的长度。
使用水平仪或者全站仪测量桩身的直径。
六、成桩垂直度的测量成桩垂直度的测量是桩基础施工测量的重要环节。
根据项目概况，确定成桩垂直度的要求。
在桩顶和桩底分别设置标志点，并在标志点上测量成桩的垂直度。
使用全站仪或者测斜仪进行测量，并据此判断成桩的垂直度是否满足要求。
七、测量数据的处理和分析将测量仪器和设备所得的数据进行处理和分析。
包括桩位坐标和标高、桩身长度和直径、成桩垂直度等测量数据。
根据测量数据，判断桩基础的施工质量和工程稳定性，并据此进行调整和改进。
八、编制测量报告根据测量数据和处理分析结果，编制测量报告。
测量报告中包括桩基础的测量方法和仪器设备，测量数据和处理分析结果。
同时，对测量数据和处理分析结果进行评价和总结，提出改进措施和建议。
九、总结桩基础施工测量方案是确保基础施工质量和桩基础工程的稳定性的重要步骤。
分析建筑工程中桩基础施工测量
分析建筑工程中桩基础的施工测量摘要：建筑工程中，桩基础是一种常用的基础形式，按桩材料可分为钢筋混凝土桩、钢桩、木桩等，按受力分类为摩擦桩和端承桩，按桩的入土方法可分为打入桩、压入桩和灌注桩等。
建筑工程桩基础不论采用何种类型的桩，施工测量都是不可缺少的。
本文通过对建筑工程桩基础施工测量的技术要求，对建筑工程测量工作的常见错误进行分析，并探讨了对定位测量的方法和定位测量的步骤。
关键词：建筑工程；桩基础；测量；质量控制1、建筑工程桩基础施工测量技术要求1.1建筑物轴线测设的技术要求建筑物桩基础定位测量，一般是根据建筑设计或设计单位所提供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线，最后再根据桩位轴线来测设具体的各承台桩位。
1.2对高程测量的技术要求桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。
在高程引测前，应对原水准点高程进行检测。
确认无误后才能使用，在拟建区附近设置水准点，其位置不应受施工影响，便于使用和保存，数量一般不得少于 2～3 个，一般应埋设不可挪动或不能被破坏的水准控制点，或选用附近永久性的建筑物作为水准点。
2、建筑工程测量工作中的问题2.1 轴线定位错误轴线定位错误造成的后果会相当的严重，能够造成整体建筑物的平面布局定位错误，涉及到规划布局和前期的设计工作被全部否定，将造成极大的经济损失和社会影响。
2.2 单根桩位定位错误造成这种错误的因素较多，主要是因桩基础测量定位的过程比较繁琐和其特性所决定。
这样的错误在施工中很常见，如在基础开挖之前发现，通常都可以补救，如在开挖后发现，则处理和补救比较困难。
总之，无论怎样，造成的经济损失将较大。
2.3测量放样错误的原因（1）对红线交点和设计图纸尺寸未复核或理解错误。
对所交的红线点没有全面的与图纸上的建筑尺寸复核，因为红线放样是根据设计图纸相关座标定位，这个过程是一个错误容易出现的地方。
桩基础工程测量放样方案
桩基础工程测量放样方案一、前言桩基础工程测量放样是桩基础施工前不可或缺的环节，其准确性和及时性直接影响到桩基础的施工质量和工期。
本文将介绍桩基础工程测量放样的步骤、方法和注意事项，以确保桩基础工程施工的顺利进行。
二、桩基础工程测量放样的目的1. 确定桩位的具体位置和布置方向，为后续的施工提供基础数据。
2. 确保桩位的准确定位，避免因测量放样不准确而导致的施工偏差。
3. 完成桩基础工程测量放样记录，形成施工档案资料，为桩基础验收和后续工程质量评定提供依据。
三、桩基础工程测量放样的步骤1. 岩石勘探：在进行桩基础工程测量放样前，必须对桩位周边的地质条件进行勘探，特别是对于可能存在的岩石情况进行详细勘探，以确保后续的桩基础施工质量和安全。
2. 桩位测量：利用全站仪或其他测量仪器，根据设计图纸确定桩位的具体坐标和高程，并在地面上做好标志，以便后续施工参考。
3. 桩位放样：在测量完成后，根据设计要求和实际情况，确定桩位的具体放样方法，包括竖直放样和水平放样等。
4. 放样记录：对桩位的测量和放样过程进行详细记录，包括测量数据、放样标志、放样过程中的注意事项等，做到有据可查。
四、桩基础工程测量放样的方法1. 竖直放样：根据设计图纸确定桩的具体位置和标高后，利用水平仪或全站仪在地面上做好标志，然后利用放样杆或放样绳对标志进行竖直放样，以确保桩的位置准确。
2. 水平放样：根据设计要求，确定桩的水平位置和布置方向后，利用全站仪或其他测量仪器进行水平放样，以确保桩的布置方向和位置准确。
3. 特殊情况下的放样方法：对于特殊的地质条件或桩基础工程的特殊要求，可以采用其他放样方法，如采用三角测量法或辅助设备进行放样，以确保桩的位置和布置方向准确。
五、桩基础工程测量放样的注意事项1. 安全第一：在进行桩基础工程测量放样时，必须严格遵守安全操作规程，确保测量人员的人身安全和仪器设备的安全。
2. 仔细核对设计图纸：在进行桩基础工程测量放样前，必须仔细核对设计图纸，确保测量放样的准确性和可靠性。
钻孔灌注桩基础桩位的施工测量控制方法论
钻孔灌注桩基础桩位的施工测量控制方法论一、绪论二、施工前的准备工作1.桩位布置根据设计要求，确定桩位及桩号，并在现场进行标识。
2.桩位平整确保桩位的平整，便于后续的测量工作。
三、施工测量控制方法1.桩位测量采用全站仪或者经纬仪等测量仪器，对桩位进行准确测量。
在桩位上设置控制点，并根据设计要求进行质量把关。
同时，对桩位进行清理，确保钻孔施工的顺利进行。
2.钻孔测量在桩位上设置垂直控制点，采用全站仪等测量仪器，对钻孔进行测量。
测量钻孔的直径、深度等参数，并与设计要求进行对比，确保钻孔的准确性。
3.钻孔位置测量钻孔位置的准确测量对于桩基的施工质量至关重要。
在桩位和钻孔中心设置控制点，利用全站仪等测量仪器对钻孔的位置进行测量，并与设计要求进行对比。
对于地面不平整的情况，可以使用平板等辅助工具，确保钻孔位置的准确性。
4.灌注桩模板的安装控制根据设计要求确定灌注桩的布置及间距，并在桩位上进行标识。
在进行灌注桩模板的安装之前，需要对模板进行检查、调整和校正。
在安装过程中，需要进行水平和垂直调整，确保模板的准确性。
在安装完成后，再次进行检查和校正，确保模板的稳固性和准确性。
5.灌注过程的测量与控制在灌注过程中，需要根据设计要求对灌注桩的孔高、孔深、灌注深度等进行测量和控制。
采用全站仪、测量计等测量仪器，对灌注桩进行测量，并与设计要求进行对比。
同时，在灌注过程中需要控制灌注混凝土的流量、浇注速度等参数，确保灌注桩的质量和稳定性。
四、施工测量结果的处理与分析进行施工测量后，需要对测量结果进行处理与分析。
首先，对测量数据进行分类整理，便于后续的数据处理。
其次，进行测量结果与设计要求的对比，判断测量结果的准确性和合理性。
在发现偏差较大的情况下，需要进行重新测量或者调整措施。
最后，在施工测量结束后，进行施工记录的编制，便于后续的验收和质量查验。
五、总结本文对钻孔灌注桩基础桩位的施工测量控制方法论进行了详细的阐述。
通过对桩位、钻孔位置、灌注桩模板安装和灌注过程的测量与控制等方面的论述，严格按照设计要求和规范，可以保证钻孔灌注桩的施工质量，同时提高工程的安全性和稳定性。
桩基础现场施工测量方法
桩基础现场施⼯测量⽅法桩基础⼯程施⼯测量⽅案编制：审核：审批：⽇期：⽬录1 编制依据 (1)2 ⼯程概况 (1)3 测量准备⼯作 (2)4 测量放线质量标准 (3)5 测量技术要求及过程 (4)6 质量保证措施 (10)7 测量复核措施 (12)8 仪器保养和使⽤制度 (13)9测量管理制度 (14)10安全保护措施 (14)1.编制依据⼯程施⼯图⼯程施⼯组织设计《建筑⼯程测量规范》（GB50026-2007）《云南省建筑⼯程资料管理规程》（DBJ 53/T-44-2011）《建筑地基基础设计规范》(GB5007-2011)《建筑桩基技术规范》(JGJ94-2008)《建筑基桩检测技术规范》（JGJ 106-2003）《建筑地基基础技术规范》（DB42/242-2003）《建筑地基基础⼯程施⼯质量验收规范》（GB50202-2002）其它相关的施⼯及验收规范、规程。
2.⼯程概况3.测量准备⼯作测量器具准备测量仪器配备⼀览表准备技术准备熟悉设计图纸，详细了解各轴线与各墙体之间的关系，明确建筑物与建筑红线间的位置关系，复测测绘院的测量成果，并做定位桩点的保护措施。
4.测量放线质量标准依据《建筑⼯程测量规范》（GB50026-2007）。
场区控制测量（I）场区平⾯控制⽹4.1.1场区平⾯控制⽹，可根据场区的地形条件和建（构）筑物的布置情况，布设成建筑⽅格⽹、导线及导线⽹、三⾓型⽹或ＧＰＳ⽹等形式．4.1.2场区平⾯控制⽹，应根据⼯程规模和⼯程需要分级布设．对于建筑场地⼤于１km平⽅的⼯程项⽬或重要⼯业区,应建⽴⼀级或⼀级以上精度等级的平⾯控制⽹；对于场地⾯积⼩于1km的⼯程项⽬或⼀般性建筑区,可建⽴⼆级精度的控制⽹.场区平⾯控制⽹相对于勘察阶段控制点的定位精度,不应⼤于5CM.4.1.3控制⽹点位,应选在通视良好、便于施测、利于长期保存的地点,并埋设应相应的标⽯,必要时还应增加强制对中装置. 标⽯埋设深度,应根据地冻线和场地设计标⾼确定.4.1.4建筑⽅格⽹的测建⽴,应符合表的规定.1 建筑⽅格⽹测量的主要技术要求,应符合表4.1.4-1的规定..3 ⽅格⽹的测设⽅法,可采⽤布⽹法或轴线法.当采⽤布⽹法时,宜增测或⽅格⽹的对⾓线；当采⽤轴线法时,长轴线的定位点不得⼩于3个,点位偏离直线在180°±5〞以内,短轴线应根据长轴线定向,其直⾓偏差应在90°±5〞以内.⽔平⾓观测的测⾓中误差不应⼤于〞.4 ⽅格⽹点应埋设顶⾯为标志板的标⽯, 标⽯埋设应符合附录E 的规定.5 ⽅格⽹的⽔平观⾓测可采⽤⽅向⾓观法,其主要技术要求应测符合表4.1.4-2的规定。
桩基础施工中的测量工作
桩基础施工中的测量工作[摘要]桩基础是基础施工中的一个重要子分部项目，目前在我国房建施工领域、市政施工领域大量运用，桩基础是主要的承重结构，其施工质量的好坏，将直接决定建筑物或构筑物后期是否发生沉降，而桩基础的位置是否准确，是影响桩基础施工质量的一个重要环节，测量的速度和质量对桩基工程具有至关重要的影响，本文将重点介绍桩基础施工中所包含的测量工作及测量作业时的注意事项。
[关键词]桩基础，测量，放样，步骤随着我国城市房地产开发的持续火热及国家对基础设施领域的投入，专业性强的桩基础施工作为基础施工中的一个重要子分部项目，在建设领域起着非常重要的作用，作为主要的承重结构，其施工质量的好坏，将直接决定建筑物或构筑物后期是否发生沉降从而造成质量事故。
桩基础施工过程中测量精度是否满足设计要求，是桩基础施工时重要的控制指标，桩基施工施工单位只有重视桩基础施工时各阶段的测量工作，才会保证测量成果满足下道工序要求，避免不必要的经济损失发生。
本文将以房建施工领域中目前应用最广的旋挖钻机桩基础施工为例，介绍桩基础施工中所包含的测量工作及其注意事项，希望能对初进入桩基施工领域的测量人员有所帮助。
1桩基测量工作中所涉及的主要标准规范及相关指标桩基施工中目前所涉及的和测量有关的规范有《工程测量标准》GB50026-2020、《建筑地基基础工程施工质量验收标准》GB50202-2018、《建筑桩基技术规范》JGJ94-2008、《建筑地基基础工程施工规范》51004-2015，规范中主要测量控制指标如下。
（1）《工程测量标准（GB50026-2020）》关于基础桩位放样允许偏差的规定（见表1）：表1基础桩位放样允许偏差Table 1 Permissible Deviation of Pile Layout for Foundation项目内容允许偏差（mm）基础桩位放样单排桩或群桩中的边桩±10群桩±20(2)《建筑桩基技术规范（JGJ94-2008）》关于灌注桩成孔施工允许偏差规定（见表2）表2灌注桩成孔施工允许偏差Table 2 Permissible deviation of bored pile construction成孔方法桩径允许（mm）垂直度允许偏差（%）桩位允许偏差（mm）1～3根桩、条形桩基沿垂直轴线方向和群桩基础中的边桩条形桩基沿轴线方向和群桩基础中的中间桩泥浆护壁钻、D<1000mm≥±501d/6且不大于100d/4且不大于150挖、冲孔桩D≥1000mm100+0.01H150+0.01H（3）《建筑地基基础工程施工质量验收标准（GB50202-2018）》关于灌注桩的桩径、垂直度及桩位允许偏差的规定如下表所示：表3灌注桩的桩径、垂直度及桩位允许偏差Table 3 Pile Diameter, Verticality and Permissible Deviation of Pile Position of Cast-in-place Piles成孔方法桩径允许（mm）垂直度桩位允许偏差（mm）允许偏差泥浆护壁钻孔灌注桩D<1000mm≥0≤1/100≤70+0.01HD≥1000mm≤100+0.01H注意：标2和表3中H为桩基施工面与桩顶设计标高距离（mm）；D为设计桩径（mm）（4）《建筑地基基础工程施工规范（GB51004-2015）》关于基础桩位放样的相关规定：泥浆护壁成孔灌注桩护筒上应标出桩位，护筒中心与孔位中心偏差不应大于50mm；护筒内径应比钻头外径大100mm，旋挖成孔的护筒内径比钻头外径大200mm，垂直度偏差不宜大于1/1000。
对建筑桩基础工程测量问题的研究
为定位主轴线。以桩位轴线作为承台桩的定位轴 建筑物承台桩位 的测设是 以桩位轴线的引 线。 桩为基础进行测设 的， 桩基础设计根据地 匕 建筑 ｈ 根据桩位平面图所标定的尺寸， 建立与建 物的需要分群桩和单排桩。规范规定 ３２ － ０根桩 筑物定位主轴线相互平行的施工坐标系统，一般 为一组的称为群桩。１ － ２根为一组的称为 洲 ｐ 畦。 应以建筑物定位矩形控制网西南角的控制点作为 群桩的平面几何图形分为正方形 、 长方形、三角 坐标系的起算点 ， 其坐标应假设成整数。 形、 形 、 圆 多边形和椭圆形等。 测设时， 可根据设计 。 为避免桩 测设时的混乱 ， 应根据桩位平 所给定的承台桩位与轴线的相互关系， 选用直角 面布置图对所有桩点进行统一编号， 桩 编号应 坐标法 、 线交会法、 极坐标法等进行测设。 对于复 由 建筑物的 西南角开始 ， 从左到右， 从下而上的顺 杂建筑物承台桩位的测设 ， 往往设计所提供的数 序编号。 据不能直接利用 ， 而是需要经过换算后才能进行 ｄ根据设计资料计算建筑物定位矩形网、 主 测设。 在承台桩位测设后， 应打人小木桩作为桩位 并撒 匕 白灰， 便于桩基础施工。在承台桩位 轴线 、 桩位轴线和承台桩 ４ 设数据， 并把有关数 标志， 据标注在桩位测量放线图上。 测设后 ， 应及时检测 ， 对本承台桩位间的实量距离 ｅ 根据设计 所提供的水准点（ 或标高基点 ） 与设计长度之差不应大于±ｃ ， ， ２ｍ 对相邻承台桩位 拟定高程测量方案。 间的实量距离与设计长度之差不应大于± ｅ 。在 ３ｍ ４ ２建筑物的定位 ．２ １ 桩点位经检测满 足 设计要求后 ， 才能移交给桩基 根据设计所给定的定位条件不同， 建筑物的 础施工单位进行桩基础施工。 测量等 。 定位主要有 ５种不 同形式：一是根据原建筑物定 在Ｅ 述工作的基础上， 施工人员还要加强自 位。 二是根据道路中 （ Ｊ 或路沿） 钱 定位。 三是根据 身责任感和质量意识， 自 提高 身的业务素质 ， 我们 城市建设规 划红线定位。四是根据建筑物施工方 才能将桩基础舡 测量工作做好。 格网定位。五是根据三角点或导线点定位。 ５工程测量学的发展展望 ４ ３建筑物定位矩形网测量 ． １ ５ 测量机器 人 ． １ 将作为多传感器集成系统在 的测量系统称为 ３维工业测量。 对建筑物定位矩形网 测量 ， 根据工程大小、 人工智能方面得到进一步发展，其应用范围将进 ２桩基础工程测量的主要任务 复杂程度不同 ， —般采用下列方法 ： 步扩大 ， 、 影像 图形和数撒 ｂ 理方面的能力进一 ２ 把设计总图上的建筑物基础桩位， １ 按设计 ａ 定位桩法 。若需要测设 Ａ Ｂ Ｃ Ｄ建筑物 步增强。 、、 、 和施工的要求， 准确地测设到拟建区地面上 ， 为桩 时 ， 要根据设计所给定的条件 ， 首先测设出 Ａ 和 ５ ２在变形观测数据处理和大型工程建设中， 基础工程施工提供标志， 作为按图施工、 指导施工 Ｂ 两点 ，然后根据 Ａ 、 测设 出 Ｃ、 Ｂ Ｄ 两点 ， 最 将发展基于知识 的信息系统 ，并进一步与大地测 的依据。 后， Ａ、 ， ， 以 、 、 定位矩形网为基础澳 设 Ａ Ｃ 量、 ＢｃＤ ＢＤ 地球物理、 工程与水文地质以及土木建筑等学 ２ ２进行桩基础施工监测。 建筑物所有的桩位轴线进行建筑物定位。此种方 科相结合，解决工程建设中以及运行期问的安全 ２ 在畦 ’ ３ 基础施工完 ， 鼬劬 缸 埙 量和 法适用于一般 民 为 用建筑和精度要求不高的中小型 需 要进 行 厂房的定位测量。 ５ ３工程测量将从土木工程测量 、 ３维工业测 ｈ 主轴线法。 大型厂房或复杂的 建筑物， 对 量扩展到 人 因 体科学测量 ， 如人体各器官或部位的 ３建筑工程桩基础施工测量技术要求 定位精度要求高 ， 采用定位桩法不易保证建筑物 ５ 多传感器的混合测量系统将得到迅速发 － ４ 设计 和施工单位对建筑工程 的尺寸精度要 定位要求。 由于主轴线法测设要求严格 ， 误差分配 求不是按测量 中误差来要求 的， 而是按实际长度 均匀， 精度高， 但工作量大， 主要适用于大型工业 展和广泛应用， Ｇ Ｓ 如 Ｐ 接收机与电子全站仪或测 求的， 对长度尺寸精 厂房或复杂建筑物的定位测量。 量机器 ＾ 集成 ，可在大区域乃至国家范围内进行 度要求分为两种 ： —是建筑物外廓主轴线对周围 ４ 建筑物桩位轴线及承台桩位测设 ． ２ 无控制网的各种测量工作。 ４２１ 建筑物相对位置的精度 ， 即新建筑物的定位精度。 ５ Ｐ 、Ｉ ５ Ｇ ＳＧＳ技术将紧密结合工程项 目， 在 二是建筑物桩位轴线对其主轴线 的相对位置精 建筑物桩位轴线测设是在建筑物定位矩形 勘测、 设计、 施工管理—体化方面发挥重大作用。 度。 网 测设完成后进行的， 以建筑物定位矩形网为 是 ５ 大型和复杂结构建筑、 ． ６ 设备的 ３ 维测量、 ４ 几何重构以及质量控制将是工程测量学发展的一 基础 ， 采用 ４ 建筑物定位测量 ｌ 桩 鲅 引桩的测设。对复杂建筑物圆心点的测 个特点。 建筑物的定位是根据设计所给定的条件， 将 设—般采用极坐标法测设。对所测设的桩位轴线 工程技术 的发展不断对测量工作提出新的 建筑物 四周外廓主轴线的交点（ 简称角桩）测设 的引桩均要打入小木桩 ， ， 木桩顶 匕 应钉小铹 作 要求 ， ， 钶 同时 现代科学技术和测绘新技术 的发展， 到地面上 ， 作为测设建筑物桩位轴线的依据 ， 这就 为桩位轴线引桩的中 心点位。为了便于保存和使 给直接为经济建设服务的工程测量带来了严峻的 是通常所说的建筑物定位测量。 用， 要求桩顶与地面齐平， 并在引桩周围撒上白 挑战和极好的机遇。 特别是全球定位系统（Ｐ ） Ｇ ｓ 地 、 ４ ．编制桩位 量放线图及说明 ．Ｉ １ 书 灰。 理信息系统（Ｉ、 ＧＳ 摄影测量与遥感（ ） 及数字化 ） Ｒｔ Ｓ￣ ２ 为便于桩基础施工测量 ， 在熟悉资料的基础 一 在桩位轴线测设完成后 ， 应及时对桩位轴线 的发展 ， 使工程测量的 上， 在作业前需编制桩位测量放线图及说明书。 间长度和桩位轴线的长度进行险 ， 测 要求实量距 手段、 方法和理论产生 了深刻的变化。 工程测量的 对单排桩位不应超过±ｃ ， ｌｍ 对 领域在进一步扩展 ， 目正朝着测量数据采集和 而 胡 强 谢线 。 为便于施测放线， 对于平面 离与设计长度之差 ， 成矩形，外形整齐的建筑物 ｌ 殳 以外廓墙体 中心 群桩不超过±ｃ 。 ２ｍ 在桩位轴线检测满足设计要求 处理的自 动化、 实时化和数字化方向发展。 线作为建筑物定位主轴线 ， 对于平面 成弧行， 外形 后才能进行承台桩位的浸 设。 不规则 的复杂建筑物是以十字轴线和圆心轴线作 ４２ ． 建
谈桩基础工程的测设
控制 网的建 立 ， 就是 控 制测 量 的外业 工作 。根 据 也 测量 的基 本 原理 ， 建立 根据 设 计 院提供 的已知点 坐 标 和高程 的测量 控 制点 ， 据 公寓 楼施 工测 量 的要 根 求 和施 工现 场地 形 的影 响 ，要 选 择有 利 的地 点 ， 建
立 至少 ６个施 工 测 量所 用 的测 量控 制 点 （ 量控 制 测 点 的要 求 为 ： 测量 控 制 点 的布 置应 当遵 循地 点土 质 稳 固 、 置要 安 全 和 醒 目 ， 且要 便 于 测量 工 程 的 位 并 照准及 利 于保 存 不 易被 破坏 的地 点 ） ，使控 制点 形
２在测站的定向工怍中 ， 、 要选择通视视距最长 的测量控制点为后视确定方 向的点；
３ 、并且要 确保 测 点视线 的长度 小于 定 向边 的 长度 ；
修正 。
四 、 结 总
本 次 我通 过 对 富和 国 际 ３号 公 寓 楼 桩基 础 工
４ 、最终 放样点 要使 用测 量 中的正倒镜 分 中法
１ 、要按 照所 布设 的施 工测 量 控制 网 中的控制
点 。所 以在曲线测设工作作业结束后 ， 我们要依照
预 先 的 建筑 施工 测 量检 核 的程 序对 已测 设 的点 位
点 作为 后视 的方 向点 ；
进行精度复核。 复核的项 目为点位的误差及方位角
的误 差 和高程 产生 的误差 。 如果 发 现 了偏 差要 赶快
在 此 总结 出建筑施 ． ，量 工作 中 的一 些心 得 ， ｘａ －， ｌ 主要 是 真 对 于桩 基 础 工程 曲线放 样 的一 些 方 法和 措施 ， 目的
是 增加 建 筑施 工测设 的精 度 ， 且 高效提 高测 量 的效 率 。 并
桩基础工程的工程测量问题
桩基础工程的工程测量问题摘要：在建筑项目中，通常在建筑项目中使用的深层基础施工技术是桩基础施工。
在施工过程中，桩的类型不同，需要进行施工测量。
在测量工作中，桩基础测量基础工程工作，工程设计和项目施工应在设计图纸中明确基础建筑物桩位置的位置，并在拟建区域的地面上标出桩基础施工。
在测量桩基施工时，应进行实时监测，施工后应检查工程质量，并进行桩基完工测量。
主要测量内容和测量方法有必要从实际分析的角度研究和分析桩基施工的测量方法。
关键词：砖基础；工程测量；工程问题一、工程测量概述（一）工程测量的基本概念随着社会的进步与发展,建筑工程量越来越大,人们对工程项目的技术水平要求也愈发严格,利用先进的技术手段优化施工技术,不断完善管理体系,加大建筑施工技术质量把控,保证建筑行业健康的有序发展，工程勘测主要是指桩基工程设计，施工和管理中勘察工作的基本理论，技术和方法的统称，属于提供现代工程建设的领域。
工程勘测分为两类，主要基于项目的建设时间，另一类基于服务的类型。
（二）测量工作1、提供现场施工标志任何桩基项目的现场施工的第一步是进行现场测量技术工作，将施工设计图与实际工作条件结合起来，并根据施工各个方面的要求和标准准确地进行设置。
建筑物基础桩在拟议建筑面积中的位置。
完成此操作后，可以确保后续桩基础施工的顺利进行。
2、桩基的后续检查铺设桩位方便为项目现场的施工提供基础，并为后续的施工监测工作提供重要的指标。
3、施工结束后的验收指标桩基施工完成后，要严格测量桩基，严密检查桩基与设计桩位置的偏差。
在确认检查结果符合标准后，可以进入下一个测量和构建阶段。
（三）技术标准在建造桩基时，设计者和建造者还必须要求建筑物的尺寸精度和偏差，通常以实际长度与设计长度之比来衡量。
桩基础的轴线与桩的位置主轴之间的差，或桩基础的主轴与周围建筑物的位置之间的差。
二、桩基工程测量的两个主要任务（一）根据设计和施工要求，在拟建区域的总体设计方案中准确测量建筑物基础桩的位置，并为桩基础工程的施工打分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩基础工程测量方法及发展研究
发表时间：2019-07-23T14:30:00.773Z 来源：《科技研究》2019年5期作者：段坚
[导读] 本文主要针对桩基工程的测量方法与发展进行综述分析，望能够为相关专家及学者对这一课题的深入研究提供有价值的参考或者依据。
（东莞市颐和园林建设工程有限公司广东东莞 523000）
摘要：本文主要阐明了工程测量基本概念、测量任务及技术标准，深入研究并探讨了桩基工程的测量方法与发展，以便于广大工程测量技术员能够深刻认识到桩基工程专项测量工作严谨性、重要性，科学合理地运用桩基工程专项测量工作实施方法，保证桩基工程专项测量工作得以高效进展，并进一步推动着工程测量相关技术的发展。
关键词：桩基础；工程；测量方法；发展
前言：
伴随着城市总体规划建设发展，各类建筑项目在规模上得以扩大。
在这一背景下，桩基项目工程数量也逐渐增多。
在桩基项目工程建设期间，工程测量专项工作往往至关重要，直接影响着桩基工程总体建设效果。
鉴于此，本文主要针对桩基工程的测量方法与发展进行综述分析，望能够为相关专家及学者对这一课题的深入研究提供有价值的参考或者依据。
1.概述工程测量
1.1 工程测量基本概念
工程测量，主要指桩基工程项目设计、施工建设、管理等各环节中各种测量工作基础理论、技术、方法的统称，属于服务于现代工程建设的一门学科。
工程测量，主要分为两类，一类主要是依据工程项目建设时间而划分的，另外一类是依据服务类型而划分的。
1.2 测量任务
1.2.1 为现场施工提供标志
所有桩基工程项目现场施工首要步骤，便是开展实地测量技术操作，结合施工设计图及实际工况，依据施工建设各方面要求及各项标准，把建筑物基础的桩位精准地设于拟建区域内。
该项工作做好之后，便可确保后续桩基工程建设顺利进展。
1.2.2 检测桩基后续工程
把桩位放好，便于为工程现场施工建设提供依据，为后期施工监测工作提供重要指标。
1.2.3 建设竣工后验收指标
桩基施工结束后，应严格测量桩基础，细致检查其可与所设计的桩位之间有偏差情况出现，经检查确认合乎标准之后，才可进入到下个测量及施工步骤。
1.3 技术标准
桩基工程项目施工建设期间，设计方与施工方并依据建筑尺寸精度与偏差来要求，通常是以实际长度与所设计长度之间比例加以衡量，简单来讲，即为桩基桩位轴线及其主轴线之间差异，亦或者是桩基轮廊的主轴线及其周边建筑物的位置之间差异加以衡量。
2.测量方法
2.1 建筑物的定位测量
在桩基工程项目测量工作中，建筑物定位主要是结合设计图中所设定调节，把建筑物的四周外廊部分主轴线交点均测设于地面，以作为建筑物测设桩位轴线参考，即为建筑物的定位测量。
2.1.1 编制好桩位测量的放线图与相关说明书
为便于开展桩基工程项目测量工作，需以熟悉工程资料为基础，施工操作前期将桩位测量的放线图与相关说明书编制好。
①确定好定位轴线。
在为便于开展施测放线操作，这都能平面呈矩形，且外形较为整齐建筑物，需以其外廊墙体的中心线为该建筑物具体定位操作的主轴线；针对平面呈弧形，且外形处于不规则状态复杂的建筑物，应当以圆心轴线与十字轴线为定位的主轴线。
以桩位的轴心线为承台桩定位的轴线；②依据桩位的平面图当中所标定尺寸，确立好与该建筑物具体定位的主轴线之间平行施工的坐标系，以工程建筑定位相应矩形的控制网所在西南角控制点，当成坐标系起始点，坐标需加设为整数；③为防止测设桩点期间有混乱情况出现，需结合桩位总体平面的布置图，统一编号各个桩点。
桩点的变化需从建筑物西南角入手，以自左向右该顺序地进行编号处理；④依据设计资料合理计算分析建筑物具体定位的矩形网、承台桩的位测、桩位轴线及主轴线等测设的数据信息，把所有数据信息均标注于桩位测量的放线图中。
2.1.2 建筑物定位
依据桩基工程项目总体设计当中所设定定位条件差异性，建筑物实际定位形式主要包括：依据原有建筑物进行定位；依据道路的中心线进行定位；依据城市总体规划建设的红线进行定位；依据建筑物具体施工建设的方格网进行定位；依据导线点或三角点进行定位。
2.2 测设桩位轴线与承台桩
2.2.1 测设桩位轴线
桩基工程项目中建筑桩位的轴线测设，应在定位建筑物矩形网的测设后开展，以定位建筑物矩形网作为基础，通过内分手段，在经纬仪相应定线的精密量距操作方法测设桩位轴线的引桩。
针对复杂性建筑物内圆心点测设通常借助极坐标方法实现测设。
针对测设桩位轴线引桩，应打入相应小木桩，在木桩顶端应钉入小铁钉，以作为该桩位轴线的引桩中心点位。
为方便保存及应用，桩顶部必须与地面处于齐平状态，引桩周边应撒好白灰。
完成桩位轴线的测设湖，虚席及时测量桩位轴线与桩位轴线之间长度，实量的距离与总体设计长度差异，对于单排桩位不可超出±1cm范围，群桩应控制在±2cm范围。
桩位轴线的测量修满足于总体设计标准之后才可测设承台的桩位。
2.2.2 测设建筑物的承台桩位
桩基工程项目中建筑物的承台桩位测设，应当以桩位的轴线引桩作为基础开展测设操作，桩基础的设计依据地上的建筑物实际需求主要包含着单排桩与分群桩。
群桩为3-20规定下一组根桩；单排桩则是1-2根组成一组。
群桩平面的几何图主要包含着椭圆形、多边形、圆
形、三角形、长方形、正方形等。
在测设操作期间，应当结合工程总体设计当中给出轴线与承台桩位之间关系情况，合理选定极坐标法、线交会法、直角的坐标法等开展测设操作。
针对复杂性建筑物内部承台桩位开展测设操作，设计当中所提供数据通常不可直接应用，需经换算处理后才可开展测设操作。
测设承台桩位之后，需打入至小木桩，以当成桩位的标准，撒好白灰，以便于后期桩基施工建设。
测设完承台桩位后，需及时进行检测操作，承台桩位相互间实测距离，其与实际设计长度间差异性不可超出±2cm范围，相邻承台的桩位之间实测距离，其与实际设计长度间差异性不可超出±3cm范围。
桩点位在经过测量确认可满足于总体设计标准之后，便可递交于桩基工程项目施工单位开展桩基施工建设活动。
3.发展
对于桩基工程项目测量工作应用发展前景大致可归结为以下几个方面：①现阶段，桩基工程各项测量技术均朝着多智能化方向发展着，测量工作中图像、信息、影响整体处理能够得以有效提升，测量技术发展趋势较为乐观；②在桩基工程专项测量工作期间，应当将其与工程项目施工环境融合在一起，保证工程施工进度及质量，通过开展有效地测量专项工作及时发现施工建设期间所存在的所有问题状况，并加以纠正处理；③把测量专项工作子高精密度测量、工程测量逐渐延伸至工程建造质量测定模型构建当中，促使工程建造所有信息数据均可反馈至测量工具当中，便于人们更加全面地了解工程建造状况；④有效融合GIS与GPS科学技术，实现设计、施工与监管一体化，更好地服务于桩基工程项目；把工程测量及各项技术优势融合在一起，以促使工程测量综合技术的进步发展。
4.结语
综上所述，通过以上分析论述之后我们对于工程测量基本概念、测量任务、技术标准、桩基工程专项测量工作实施方法与发展，均能够有了更加深入地认识及了解。
从总体上来说，桩基工程专项测量属于一种极具复杂性、系统化地工作内容，对工程测量各项技术标准及人员专业水平均有着较高要求。
当然，伴随国内科学技术不断发展，工程测量各项技术也将向着多元化的方向发展。
那么，今后为了能够更好地开展桩基工程专项测量工作，便还需广大测量技术工作者们积极投身于实践探索当中，多积累相关的实践经验，不断提升自身专业化水平，以确保桩基工程专项测量工作高效完成。
