丹佛斯变频器常见问题解答

danfoss变频器常见故障及维修对策

Danfoss变频器常见故障及维修对策1 引言danfoss变频器在自动化领域的应用越来越广泛。

danfoss变频器以其节能、高效、稳定而著称。

danfoss变频器经过40多年的发展其主要型型号有2800、2900、3000、5000、6000、7000、8000、fc51、fc300等系列。

2007年danfoss推出了fc系列变频器，并以其强大的功能和稳定的运行数据取得了市场的广泛好评。

fc变频器较以前的最大改变在于模块式流水化生产，可以根据不同需求为客户专业量身定做专业化产品，同时保留了原有的人性化操作界面，还推出了中文操作菜单。

使得变频器的应用及现场调试更加趋于方便，简洁。

2 danfoss几个系列变频器的常见故障(1) 丹佛斯vlt2800、vlt2900系列变频器的常见故障为alarm 37和alarm 14alarm 37为内部故障主要由于控制卡软件故障，现场电磁干扰造成。

电磁干扰，变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。

因此，柜内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰。

所有的元器件均应可靠接地，除此之外，各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆，且屏蔽层应接地。

如果处理不好电磁干扰，往往会导致变频器误报警，使整个系统无法工作，导致控制单元失灵或损坏。

alarm 14为接地故障，一般是由于igbt损坏引起或现场电机或电机电缆绝缘损坏所造成的，由于vlt2800系列变频器没有内设电流互感器，因此该报警一般由于igbt触发端损坏造成。

在更换模块前应先使用示波器检查驱动触发电路是否良好，以免再次发生相同故障。

(2) 丹佛斯vlt3000系列变频器主要故障为电源故障及驱动触发电路故障vlt3000变频器由于使用到现在年限一般都较长，大部分功率器件都已经老化，特别是平波电容由于长时间的使用，且处于高频状态，很容易造成电解液的干涸。

丹佛斯变频器的常见故障

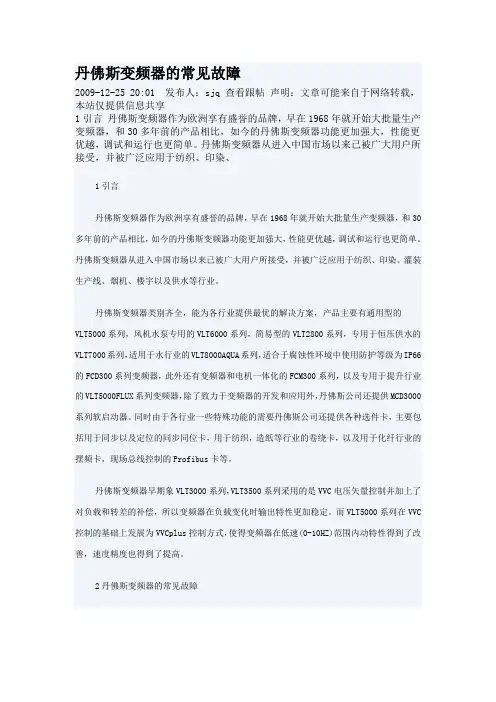

丹佛斯变频器的常见故障2009-12-25 20:01 发布人：sjq 查看跟帖声明：文章可能来自于网络转载，本站仅提供信息共享1引言丹佛斯变频器作为欧洲享有盛誉的品牌，早在1968年就开始大批量生产变频器，和30多年前的产品相比，如今的丹佛斯变频器功能更加强大，性能更优越，调试和运行也更简单。

丹佛斯变频器从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、1引言丹佛斯变频器作为欧洲享有盛誉的品牌，早在1968年就开始大批量生产变频器，和30多年前的产品相比，如今的丹佛斯变频器功能更加强大，性能更优越，调试和运行也更简单。

丹佛斯变频器从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线、烟机、楼宇以及供水等行业。

丹佛斯变频器类别齐全，能为各行业提供最优的解决方案，产品主要有通用型的VLT5000系列，风机水泵专用的VLT6000系列，简易型的VLT2800系列，专用于恒压供水的VLT7000系列，适用于水行业的VLT8000AQUA系列，适合于腐蚀性环境中使用防护等级为IP66的FCD300系列变频器，此外还有变频器和电机一体化的FCM300系列，以及专用于提升行业的VLT5000FLUX系列变频器，除了致力于变频器的开发和应用外，丹佛斯公司还提供MCD3000系列软启动器。

同时由于各行业一些特殊功能的需要丹佛斯公司还提供各种选件卡，主要包括用于同步以及定位的同步同位卡，用于纺织，造纸等行业的卷绕卡，以及用于化纤行业的摆频卡，现场总线控制的Profibus卡等。

丹佛斯变频器早期象VLT3000系列，VLT3500系列采用的是VVC电压矢量控制并加上了对负载和转差的补偿，所以变频器在负载变化时输出特性更加稳定。

而VLT5000系列在VVC 控制的基础上发展为VVCplus控制方式，使得变频器在低速(0-10HZ)范围内动特性得到了改善，速度精度也得到了提高。

2丹佛斯变频器的常见故障丹佛斯变频器由于进入中国市场还不长，可能好多用户对它并不是很熟悉，以下我们就丹佛斯的一些常见故障及解决办法和广大用户作一个探讨。

丹佛斯FC300系列变频器常见故障的处理方法

1按下运行键，电机不转1）运行方式设定错误，即运行方式在外控端子情况下，用面板操作起动或运行方式操作器情况下，用外控端子进行起动。

2）频率指令太低或没给定3）外围接线错误，如二线制、三线制接线及有关参数设定有误4）多功能输入端子设定错误（在外控情况下）5）变频器在故障保护状态6）电机故障7）变频器故障2参数不能设定1）用户密码锁定，请解密后再设定2）变频器运行中3）接插件连接异常，数字操作器通讯异常，断电后，将操作器取下，重装上去试一下。

3电机不能反转查看P067是否等于1，如果等于0则反转被禁止。

4电机旋转方向相反电机输出线接线错误，请将U、V、W中的任意二根接线对调即可。

5电机减速太慢1）减速时间设定太长，减小减速时间2）加装制动电阻3）加直流制动6电机过热1）负载太大，实际力矩已超过马达的额定转矩，建议增大马达容量。

2）环境温度太高，在温度较高环境下，电机会烧坏请降低电机周围温度3）电机的相间耐压不足变频器的开关动作会使电机绕组线圈间产生冲击波，通常最大的冲击电压会达到变频器输入电源的3倍程度，请使用电机相间的冲击耐压高于最大冲击电压的电机。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

浅议丹佛斯变频器故障和处理

浅议丹佛斯变频器故障和处理前言丹佛斯变频器是现代工业生产过程中常用的电力传动设备，它能够有效地控制电机转速，实现精细化控制，在工业生产中发挥着重要作用。

然而，随着变频器的使用时间增长，变频器产生故障的可能性也会逐渐增加。

为了保障工业生产的连续性和效率，对于丹佛斯变频器产生故障时应及时进行处理和维修，以保证设备的正常使用。

本文将从以下几个方面来浅议丹佛斯变频器故障和处理：1.丹佛斯变频器故障分类；2.丹佛斯变频器故障处理方法；3.丹佛斯变频器故障预防措施。

丹佛斯变频器故障分类丹佛斯变频器故障分类如下：1.电源故障电源故障是指丹佛斯变频器的电源出现故障，导致变频器无法正常工作。

电源故障可能包括以下几种：•电源线路断路•电源线路过载•电源电压波动2.控制器故障控制器故障是指丹佛斯变频器的控制器出现故障，导致变频器无法正常工作。

控制器故障可能包括以下几种：•控制器芯片损坏•控制器程序错误•控制器卡死、卡住3.传感器故障传感器故障是指丹佛斯变频器所连接的传感器出现故障，导致变频器无法正常获取实时数据，进而无法进行精细化控制。

传感器故障可能包括以下几种：•传感器接口松动•传感器线路断路•传感器信号失真4.输出器故障输出器故障是指丹佛斯变频器输出模块出现故障，导致电机无法正常运行。

输出器故障可能包括以下几种：•输出器线路短路•输出器芯片损坏•输出器参数设置错误针对不同的故障类型，我们需要采取不同的变频器故障处理方法。

下面是一些常见的故障处理方法。

1.电源故障处理方法如果变频器电源线路断路或者过载，我们需要检查电源线路是否正常，恢复电源线路的正常供电。

如果变频器电源电压波动很大，我们需要使用稳压器等电源稳定设备来稳定电压。

2.控制器故障处理方法如果变频器控制器芯片损坏，我们需要更换芯片；如果控制器程序错误，我们需要重新升级程序；如果控制器卡死、卡住，我们需要通过手动控制来解除卡死状态。

3.传感器故障处理方法如果传感器接口松动，我们需要重新插上接口；如果传感器线路断路，我们需要检查线路是否正常；如果传感器信号失真，我们需要更换传感器。

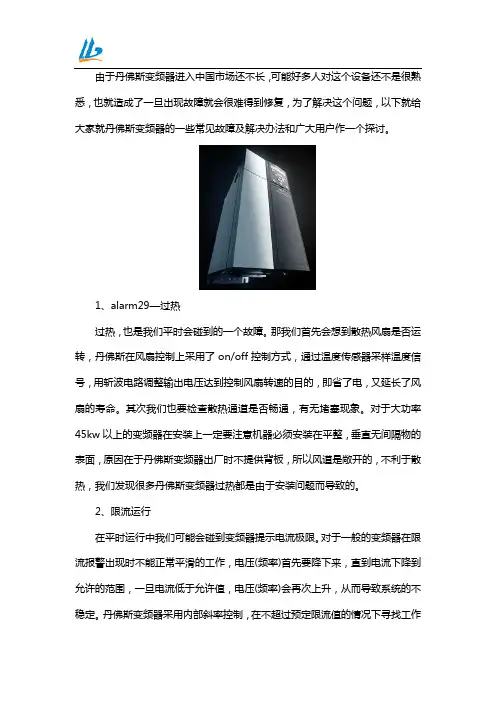

丹弗斯变频器维修故障检测及解决方法

由于丹佛斯变频器进入中国市场还不长，可能好多人对这个设备还不是很熟悉，也就造成了一旦出现故障就会很难得到修复，为了解决这个问题，以下就给大家就丹佛斯变频器的一些常见故障及解决办法和广大用户作一个探讨。

1、alarm29—过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。

对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。

丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。

3、ALARM 37-IGBT模块损坏IGBT模块损坏，这也是变频器损坏的常见故障之一，电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些都是IGBT模块损坏的常见现象。

IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。

其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，在驱动电路的设计上丹佛斯应该是做的相当优良的，每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源，控制信号也是通过门极驱动变压器提供，所以可靠性相当高。

4、开关电源损坏这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，dc12v,24v风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。

丹佛斯VLT5000系列变频器常见故障及维修对策

丹佛斯VLT5000系列变频器常见故障及维修对策danfoss（丹佛斯）公司是世界上首家变频器生产厂家，作为欧洲享有盛誉的品牌，具有调速性能好、调速范围宽和运行效率高，使用操作方便，且易于同其它设备接口等一系列优点，从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线等行业。

在变频器的应用过程中，也会遇到各种各样的故障现象，借助于变频器自身的诊断功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间，我公司为粘胶短纤维制造行业，生产线上共使用了二百多台丹佛斯5000系列的变频器，在使用中因环境（温度、湿度、腐蚀性气体等）影响，出现了许多的故障报警，多年来我们在实践中不断学习和探索，积累了一些故障维修、日常维护保养的经验，下面对丹佛斯5000系列变频器产生的故障现象进行介绍与分析，此文中电路板图为维修过程中实际测绘下来的（论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。

2 变频器的组成、常见故障现象和故障处理2.1 变频器的组成图1 变频器系统框图变频器是由主回路和控制回路两大部分组成的(见图1)；主回路由整流器（整流模块）、中间电路（滤波电路）和逆变器（大功率晶体模块）三个主要部分组成，控制回路则由单片机、驱动电路和光电隔离等电路组成。

(1)整流器它与单相或三相交流电源相连接，产生脉动的直流电压(2)中间电路的三种作用●使脉动的直流电压变得稳定或平滑，供逆变器使用；●通过开关电源为各个控制线路供电；●可以配置滤波或制动装置以提高变频器性能。

(3) 逆变器将固定的直流电压变换成可变电压和频率的交流电压。

(4) 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。

其主要组成部分是：输出驱动电路、接收控制电路。

控制电路的主要功能是：●利用信号来开关逆变器的半导体器件；●提供操作变频器的各种控制信号。

Danfoss变频器常见故障分析(上)

Dnfoss变频器在造纸行业的应用案例
应用背景：造纸行业对变频器的需求日益增长应用案例：某造纸厂使用Dnfoss变频器进行生产控制故障分析：Dnfoss变频器在造纸生产过程中出现的故障解决方案：针对故障的解决方案和预防措施
Dnfoss变频器在化纤行业的应用案例
化纤行业对变频器的需求：化纤生产过程中需要精确控制转速和扭矩变频器可以提供稳定的控制性能
Dnfoss变频器故障排除方法
电源故障排除方法
检查电源线是否连接正确检查电源电压是否稳定检查电源开关是否打开检查电源模块是否损坏
参数设置错误排除方法
检查参数设置是否正确如频率、电压、电流等
检查参数设置是否与实际需求相符如负载类型、控制方式等
检查参数设置是否与设备型号相符如功率、容量等
电机绝缘损坏：长期运行或环境恶劣导致的电机绝缘材料损坏
电机振动：由于机械不平衡、转子弯曲或松动等原因导致
通讯故障
通讯接口损坏
通讯协议错误
通讯线缆故障通讯参数设置不正确
散热问题
散热不良：可能导致变频器过热影响性能和寿命风扇故障：风扇损坏或堵塞导致散热不良散热片堵塞：散热片堵塞影响散热效果散热片损坏：散热片损坏影响散热效果
单击此处添加章节标题
Dnfoss变频器简介
Dnfoss变频器的特点
节能环保：采用变频技术降低能耗减少碳排放性能稳定：采用高质量元器件保证设备运行稳定可靠操作简便：人性化设计操作简单易于维护应用广泛：适用于各种工业场合如风机、水泵、压缩机等设备
Dnfoss变频器的工作原理
变频器通过改变交流电的频率和电压来控制电机的转速变频器主要由整流器、逆变器和控制单元组成整流器将交流电转换为直流电逆变器将直流电转换为交流电控制单元根据输入信号控制逆变器的输出频率和电压从而控制电机的转速

丹佛斯变频器常见故障及解决方案详解

5）使用启动延时功能（参数1-71）
6）使用status + Main Menu + OK三键复位，进行变频器初始化功能，如仍不能解决请与供应商联系。
D.根据故障代码判断
ALARM 9
逆变器过载
ALARM 12
转矩极限
ALARM 13
过电流
故障原因
1）实际负载过重、流量过大、单向阀不严等。
2）机械机构卡死或者弯曲变形，阻力变大。
• 变频器用来平滑启动电动机，对电动机(一般为交流异步电动机)进行有效调速，从而实现负载的精确控制、节能控制、工艺控制等等.
变频器的结构和原理
变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。
主电源
整流
中间回路
逆变器
电机
控制回路
整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。
ALARM 247
ALARM 29
故障原因
1）散热风道被异物堵塞
2）温度传感器接线脱落
3）温度传感器失去功能
解决方案
1）定期进行设备清洁
2）断电后，拆开变频器，重新接线
3）请联系我司工程师进行维修。
2012.08.20
D.根据故障代码判断
• LCP面板上显示什么? • 报警 • 警告 • 状况
• 如果您想尽快的恢复生产，请详细并且精确的告诉我们，变频器的具体信息和LCP上显示的数据!
D.根据故障代码判断
• 故障(红灯闪烁) 按复位后可以重新起动 • 故障锁定(红灯和黄灯常亮)必须断电复位，
重新上电后才可以重新起动
B.变频器的安装和接线

丹佛斯VLT5000系列变频器常见故障及维修对策

丹佛斯VLT5000系列变频器常见故障及维修对策danfoss（丹佛斯）公司是世界上首家变频器生产厂家，作为欧洲享有盛誉的品牌，具有调速性能好、调速范围宽和运行效率高，使用操作方便，且易于同其它设备接口等一系列优点，从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线等行业。

在变频器的应用过程中，也会遇到各种各样的故障现象，借助于变频器自身的诊断功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间，我公司为粘胶短纤维制造行业，生产线上共使用了二百多台丹佛斯5000系列的变频器，在使用中因环境（温度、湿度、腐蚀性气体等）影响，出现了许多的故障报警，多年来我们在实践中不断学习和探索，积累了一些故障维修、日常维护保养的经验，下面对丹佛斯5000系列变频器产生的故障现象进行介绍与分析，此文中电路板图为维修过程中实际测绘下来的（论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。

2 变频器的组成、常见故障现象和故障处理2.1 变频器的组成图1 变频器系统框图变频器是由主回路和控制回路两大部分组成的(见图1)；主回路由整流器（整流模块）、中间电路（滤波电路）和逆变器（大功率晶体模块）三个主要部分组成，控制回路则由单片机、驱动电路和光电隔离等电路组成。

(1)整流器它与单相或三相交流电源相连接，产生脉动的直流电压(2)中间电路的三种作用●使脉动的直流电压变得稳定或平滑，供逆变器使用；●通过开关电源为各个控制线路供电；●可以配置滤波或制动装置以提高变频器性能。

(3) 逆变器将固定的直流电压变换成可变电压和频率的交流电压。

(4) 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。

其主要组成部分是：输出驱动电路、接收控制电路。

控制电路的主要功能是：●利用信号来开关逆变器的半导体器件；●提供操作变频器的各种控制信号。

丹佛斯变频器常见故障分析及维修！

丹佛斯变频器常见故障分析及维修！丹佛斯变频器全称为“丹佛斯交流变频调速器”，主要用于三相异步交流电机，用于控制和调节电机速度。

丹佛斯变频器是丹麦丹佛斯集团生产的变频器产品，迄今，已有40余年的历史，产品已经涵盖所有低压市场。

丹佛斯变频器始终坚持以客户为导向的研发更保证了产品的稳定性、创新性、灵活性，这使得丹佛斯变频器成为全球变频器市场的佼佼者，而丹佛斯也成为全球变频器的领先供应商。

丹佛斯变频器常见故障分析及维修：1：丹佛斯VLT2900 报ERR15 (内部电源故障）内部的开关电源提供四路电源。

分别是两路+5VDC,+24VDC,+18VDC。

其中+5VDC 用作系统控制电源，如：CPU、逻辑电路等，+24VDC电源用作风扇制冷、+18VDC电源用作产生触发电源，开关电源产生的+18VDC，该路电源是用来提供产生+15VDC和内部驱动电路电源，只要这两方面任意一方面出问题，变频器就会检测到电源不稳定，发出指令停止工作，向控制卡CPU发出故障锁定指令，操作面板显示Err15。

检测18V经LM317调节成15V送至驱动经175Z1775供电后面短路会拉低15V2:ERR29——过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

3、 ERR8—欠压故障欠压故障，当出现欠压故障时，我们首先应该检查输入电源是否缺相，假如输入电源没有问题那我们就要检查整流回路是否有问题，丹佛斯小功率37kw以下的变频器采用的是单个的全桥不可控整流器，而45kw以上的变频器则采用了半控全桥整流，整流桥缺相可能导致欠压报警。

丹佛斯常见问题

常见问题解答您在操作丹佛斯传动产品的过程中会遇见的一些常见问题我们一一罗列在此。

◎ 丹佛斯变频器能带同步电机吗？可以。

VLT5000，VLT2800的参数101应设为"特殊电机特性"，通过设置参数422到432的电压/频率曲线来满足电机调速性能。

电机电压 / 频率特性可从电动机生产商处获得或通过经验调整。

◎ 一台变频器可带多台电机吗？可以。

对于VLT5000，VLT2800，参数101- 转矩特性应设为"特殊电机特性"。

对于VLT6000，参数101应设为" 并联电机"。

应注意所有电机的额定电流之和不能超过变频器额定输出电流。

另外变频器将不能对单个电机进行过载保护。

为防止电动机过载而损坏，应在电机侧安装热保护继电器。

◎ 在电机自适配时VLT2880;VLT2881;VLT2882的AMT功能不起作用。

原因:VLT2880;VLT2881;VLT2882无此功能。

◎ 怎样设置PID？如：过程控制，压力调节。

VLT6000 PID调试参数，供参考。

1. 100 选择 --- 闭环 closed loop2. 415 选择 --- 单位--- 根据客户的要求例如-Bar。

根据传感器的量程----如0-16Bar 选择3. 413 04. 414 165. 204 06. 205 167. 416 选择 --- 线性 liner8. 417 选择 --- 最大 maximum9. 418 选择 --- 3Bar 根据实际要求10. 422 选择起动频率 45Hz11. 423 选择 --- 0.512. 424 选择 --- 10.13. 425 选择 --- Off.◎ 本机操作使变频器运转步骤(VLT2800, VLT5000)1.将P002改成本机操作LOCAL2.将P013改成本机控制与开环(LOC CTRL/OPEN LOOP)3.将P003设定所需频率4.按起动键START◎ 在远程控制方式下如何用面板调速？在远程控制方式下可通过预置给定值进行调速。

丹佛斯变频器常见故障及解决方案详解

ALARM 247
ALARM 29
故障原因
1）散热风道被异物堵塞
2）温度传感器接线脱落
3）温度传感器失去功能
解决方案
1）定期进行设备清洁
2）断电后，拆开变频器，重新接线
3）请联系我司工程师进行维修。
2012.08.20
3）变频器参数设置与实际电机不符。
解决方案
1）核实变频器和电机是否匹配
2）检查是否设备轴承问题
3）核对变频器的电机参数1-20到1-25及4-51警告电流过高值，或者实际工况与所选变频器的性能不符，比如高过载性的负载使用一般过载模式的变频器。
D.根据故障代码判断
ALARM 14
接地故障
故障原因
D.根据故障代码判断
ALARM 7
直流回路过压
故障原因
1）电网电压过高
2）瞬间负载过重
3）减速时间过短
4）共振
5）电源闪断
6）变频器检测环节故障
解决方案
1）需稳定电网电压
2）负载的连接器重新安装，缓解负载过重的现象
3）延长减速时间（参数3-42）（FC6000中参数208自动调整加减速时间）
4）使用频率跳跃功能，避开某些输出频率或速度（参数4-6*）
D.根据故障代码判断
ALARM 4
主电源缺相
在电机高频运行时检查变频器输入的进线电压，检查变频器
输入电流，两个值都应该平衡。
故障原因
1）电源线松动，接触不牢固
2）电网电压波动太大，不稳定
3）变频器输入侧整流桥发生故障
解决方案
1）断电后，紧固电源进线。
2）解决电网不稳定外在原因
3）专业工程师检测整流桥，如若损坏，更换整流桥

丹佛斯变频器常见故障分析及解决方法

丹佛斯变频器常见故障分析及解决方法丹佛斯变频器变频器在运行中常见的故障有：多种故障错乱出现（报警5、6、7、8）接地故障（报警14）、电机uvw相丢失（报警31。

32。

33）、通讯故障等。

1、开关电源损坏这是众多变频器常发生的故障，通常是由于开关电源的元器件损坏或负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能。

当发生无显示，控制端子无电压，24v风扇不运转等现象时我们首先应该考虑开关电源是否损坏（一般为uc2844或电阻损坏）。

如果不能判断是否电源故障，可以外接24v电源进行测试，测试结果一切正常可以判定为电源故障。

2、丹佛斯5011变频器的液晶显示屏上显示字母“14”报警变频器液晶显示屏上出现“alarm 14”报警，变频器不能工作，重新送电后按reset键能复位，再启动时再次报警，查操作手册为接地报警，检查电机和相关电缆并无接地故障，也就是说故障在变频器。

分析电路导致接地报警的原因为霍尔传感器输出电压信号到电流取样板再送到运算放大器进行比较，结果数值过大，查检测部分霍尔传感器正常，检测对陶瓷基薄膜集成电阻r501时测其中的一路阻值因腐蚀已变无穷大致使接地不良，造成信号过强，引起报警，无原件更换，在上面焊同阻值大功率贴片电阻，重新启动后运行正常。

接地故障是平时经常遇到的故障，在排除电机接地存在问题的原因外，最可能发生故障的部分就是霍尔传感器和信号传输电阻，由于它们受温度、湿度、腐蚀气体等环境因素的影响较大，工作点很容易发生飘移，导致接地报警。

3、丹佛斯5016变频器“alarm 13”过流报警变频器液晶显示屏上出现“alarm 13”报警，并能手动复位，不升速时正常，加速时就报警，重新送电，没有听到内部继电器吸合的声音，怀疑为充电电阻r401并联的接触器km1短路导致电流过大引起，用万用表测km1线圈两端电压正常，停电测线圈直流电阻，为无穷大，换新线圈后上电试车，一切正常。

丹佛斯变频器电流极限

丹佛斯变频器电流极限【原创实用版】目录1.丹佛斯变频器电流极限的原因2.丹佛斯变频器电流极限的解决方法3.丹佛斯变频器的优势正文一、丹佛斯变频器电流极限的原因丹佛斯变频器是一种用于控制交流电机转速的设备，能够在保证电机运行平稳的前提下，实现电机转速的精确控制。

然而，在使用过程中，可能会出现电流极限的问题。

导致丹佛斯变频器电流极限的原因主要有以下几点：1.负载过大：当电机负载过大时，会导致丹佛斯变频器输出电流超过其额定电流，从而引发电流极限故障。

2.电源电压波动：电源电压的波动会影响到丹佛斯变频器的工作，当电压波动过大时，可能会导致电流极限故障。

3.设备故障：丹佛斯变频器内部模块故障、接线不良等问题，也可能导致电流极限故障的发生。

二、丹佛斯变频器电流极限的解决方法针对丹佛斯变频器电流极限的问题，可以采取以下措施进行解决：1.检查负载：检查电机负载是否过大，如果过大，可以尝试减小负载，或者选择更大容量的变频器。

2.稳定电源电压：保证电源电压稳定，可以采取增设稳压器等措施，以避免电源电压波动对丹佛斯变频器的影响。

3.检查设备故障：如果怀疑丹佛斯变频器内部模块存在故障，可以联系专业技术人员进行检修。

同时，检查接线是否良好，排除接线不良导致的电流极限故障。

4.恢复出厂设置：如果上述方法都无法解决问题，可以尝试将丹佛斯变频器恢复至出厂设置，然后再次进行参数设置。

三、丹佛斯变频器的优势丹佛斯变频器在工业领域应用广泛，具有以下优势：1.提高能源效率：丹佛斯变频器能够实现电机转速的精确控制，有效降低能源消耗，提高能源效率。

2.延长设备使用寿命：通过变频器对电机进行软启动、软停机，可以避免电机启动、停止过程中的冲击，从而延长设备使用寿命。

3.提高生产效率：通过变频器对电机进行精确控制，能够实现生产过程的自动化，提高生产效率。

丹弗斯变频器维修常见故障有哪些

变频器是一种电动机控制器，它可以将交流主电源输入转换成可变交流波形输出，而为了控制电动机速度和转矩，输出的频率和电压会受到调节。

所以，变频器可以根据系统反馈来改变电动机的速度，根据来自外部控制器的远程命令来调节电动机。

就是因为这些优点，使得变频器逐渐受到大家的欢迎，但是作用往往伴随着隐患，一旦出现故障，变频器就需要维修，这一过程就相当复杂。

接下来，我们就以丹佛斯变频器为例，给大家总结一下变频器维修的常见故障。

1、alarm29—过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。

对于一般的变频器在限流报警出现时不能正常平滑的工作，电压首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压会再次上升，从而导致系统的不稳定。

采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。

3、ALARM 37-IGBT模块损坏IGBT模块损坏，这也是变频器损坏的常见故障之一，电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些都是IGBT模块损坏的常见现象。

IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。

其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，在驱动电路的设计上丹佛斯应该是做的相当优良的，每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源，控制信号也是通过门极驱动变压器提供，所以可靠性相当高。

丹佛斯fc311变频器参数不显示的原因

丹佛斯fc311变频器参数不显示的原因
丹佛斯FC311变频器参数不显示的原因可能涉及以下几个方面：
1. 供电问题：当变频器未正确供电时，可能导致参数不显示。

检查供电电源是否正常连接和稳定，确保变频器能够正常工作。

2. 通讯故障：变频器通常与控制系统进行通讯，如果通讯线路出现问题或通讯设置不正确，可能导致参数不显示。

检查通讯线路是否连接良好，并确保通讯设置与控制系统匹配。

3. 参数设置错误：在某些情况下，参数设置错误可能导致参数不显示。

检查变频器的参数设置是否正确，并根据相关手册或指南进行调整。

4. 显示屏故障：显示屏本身的故障也可能导致参数不显示。

检查显示屏是否受损或出现故障，并可能需要更换显示屏以解决问题。

5. 其他故障：除了上述原因外，还有其他故障可能导致参数不显示，如电路板问题、软件故障等。

在排除了上述常见问题后，如果问题仍然存在，建议联系丹佛斯的技术支持团队进行进一步检查和解决方案。

请注意，以上仅为可能的原因之一，并不能确定具体情况下的原因。

建议在解决问题时，仔细查看产品手册、技术文档或联系相关技术支持团队以获取准确的帮助。

丹佛斯变频器问题集解读

丹佛斯变频器问题集（来自官网）1.FC300出现A88报警的处理方法？回答：当移除选件、增加选件或进行选件替换时，会出现A88报警。

如出现A88报警，同时不希望保留原有参数，可进行以下操作：1. 断开主电源，等待显示器关闭。

2. 在为LCP 102 加电时，同时按[Status] 、[ Main Menu] 、[OK] 键3. 5秒后松开这些键。

4. 除了P15-00 运行时间、P15-03 加电次数、P15-04 过温次数、P15-05 过压次数，变频器其它参数更改为出厂设置。

5、LCP显示A80，变频器初始化报警。

按住[Reset]键，复位报警A80。

重新设置客户需要设置的参数。

如出现A88报警，同时希望保留原有参数，可进行以下操作1、将参数P14-89设置为【1】更改选件；2、给变频器重新上电；3、变频器将出现报警A67，选件已更改。

4、按住[Reset]键，复位报警A67。

2.FC系列变频器AMA(电机自整定)流程？回答：除了FC51，其它FC系列变频器均有AMA功能。

AMA是测量停止状态下电动机上的电气参数，在系统试运行以及根据所应用的电机对变频器进行优化调整时非常有用。

AMA分为完整AMA，检测定子和转子的阻值、抗值，精简AMA，只检测定子阻值。

设置方法如下：••注意事项：为实现变频器的最佳调整，请对冷电机执行AMA。

反复进行AMA可能导致电机发热，从而使定子电阻增大；只有当电动机额定电流下降到变频器额定输出电流的35%时，才会进行AMA；在安装使用了正弦波滤波器时，请执行精简的AMA测试，P1-29设置【2】，或者在执行完整AMA时，拆下正弦波滤波器，完成AMA后，再重新装回；如果电动机以并联方式耦合在一起，只能进行精简AMA；使用同步电机，请进行精简AMA，并手动设置扩展的电动机数据；AMA功能不适用于永久磁性电动机；在AMA过程中，确保没有外力强制电机主轴运动3.W163的含义及产生原因？回答：W163，防爆ETR电流极限警告。
