调光开关,LED,调光
ADA01AL-B升级版_led调光开关,pwm调光开关规格书V2.1
OUT1
VDD
C S1
GND TOUCH0
ADA01 AL_B
D1 R3
LED
8
7
R2 1K
6
5
R4 1
10 K touch p ad
Q1 NPN
VCC
73 50
1
Vin
Vout
C3 C5
10 4 10 uF/16 V
2 GND
模式五
1
C1 10 3 2
3
3
+ C4
C2
4
10 4
10 uF/16 V
VCI
OUT1
VDD
C S1
GND TOUCH0
ADA01 AL_B
D1 R3
LED
8
7 VDD
6
R2 1K
5
R4 1
10 K touch p ad
Q1 NPN
模式一 第 6 页 共 10 页
VCC
73 50
1
Vin
Vout
C3 C5
10 4 10 uF/16 V
2 GND
1
C1 10 3 2
3
3
第 3 页 共 10 页
3：分段调光的 PWM 频率大约在 4KHz 左右
以下为详细功能说明：
模式一、不带亮度记忆不带亮度缓冲的触摸无级调光功能如下： 1) TOUCH0 触控输入对应 OUT1 一路输出。初始上电时，灯为关灭状态。 2) 点击触摸（触摸持续时间小于 550ms）时，可实现灯光的亮灭控制。一次点击触摸，灯亮；再一次点击触
2、特性简介
为方便用户灵活定义不同的产品特点，ADA01AL（升级版）共设置了 6 种不同的输出模式。TOUCH0 触 摸输入对应 OUT1 以及 OUT2 灯光控制输出。CS2/OUT2 为输入输出功能复用管脚，既可以用作调光输出 OUT2， 也可以用作选项输入 CS2。共有六种功能可选，由 CS1/CS2/CS3 管脚上电前的输入状态来决定。具体如下：
led无极调光原理
led无极调光原理
LED无极调光是一种将LED灯的亮度进行连续调节的技术。
其原理基于PWM（脉宽调制）技术，通过控制每个周期内激活LED的时间，从而改变LED灯的亮度。
具体实现LED无极调光的方法有多种，其中一种比较常见的方法是使用开关电源和微控制器。
首先，开关电源可以将交流电转换为直流电，并提供给LED 灯供电。
同时，开关电源还可以提供稳定的电流和电压输出，以保证LED灯的正常工作。
其次，微控制器可以通过控制PWM信号的占空比来调节LED灯的亮度。
PWM信号会周期性地切换LED灯的开关状态，通过改变每个周期内开关状态的时间比例，可以实现对LED灯亮度的调节。
在微控制器中，可以通过改变PWM信号占空比的数值来改变LED灯的亮度。
当PWM信号的占空比为0时，LED灯会完全关闭；当占空比为100%时，LED灯会以最大亮度工作。
通过不断改变PWM信号的占空比数值，LED灯的亮度可以连续调节，从而实现无极调光的效果。
总的来说，LED无极调光的原理是通过控制PWM信号的占空比来改变LED灯的亮度，从而实现连续调节的效果。
这种调
光方式具有响应速度快、调光范围广、节能环保等优点，因此在照明和显示等领域得到了广泛应用。
led调光器原理
led调光器原理
LED调光器是一种能够控制LED灯光亮度的装置。
其原理是通过改变直流电源输出的电压和电流，来控制LED灯的亮度。
常见的LED调光器原理有PWM调光和电流调光。
PWM调光是通过不断切换开关来控制LED的亮度。
调光器将高频的交流电转换为高频的方波电信号，通过调节方波的占空比来控制LED的亮度。
当占空比为100%时，LED灯亮度最大，当占空比为0%时，LED灯关闭。
电流调光是通过改变LED电流来控制亮度。
电流调光器中有一个电流稳压电路，通过调整电流，使LED的亮度发生变化。
在电流稳定的情况下，LED的亮度与电流成正比，电流越大，LED灯的亮度越强。
另外，LED灯的亮度调节还需要考虑到LED灯的电压和电流特性，有些LED灯需要恒流源驱动，有些LED灯则需要电压源驱动。
因此，调光器需要根据LED 灯的特性来选择适合的调光方式。
总之，LED调光器原理是通过改变电压和电流来控制LED灯的亮度，常见的调光方式有PWM调光和电流调光，同时需要根据LED灯的特性选择适合的调光方式。
led调光原理 恒流
led调光原理恒流LED调光原理是LED照明中的重要一环，由于LED的电流电压特性，常常需要实现电流调整来达到调光的目的。
而恒流供电是实现这一目的的常用手段之一。
首先，LED是半导体器件，其电流电压特性呈线性关系，在一定电压范围内，其电流会随着电压的变化而变化。
因此，要想调节LED的亮度，则需要控制其电流，进而控制其亮度。
其次，恒流供电是实现LED调光的一种重要手段，它可以有效地确保LED的电流稳定不变，并且不会因负载的变化而产生电流波动。
恒流电源可以通过变压器等器件产生一个稳定的恒定电流，进而提供给LED，从而实现LED的调光。
具体到LED调光中，恒流驱动电路是常用的电流源，可以通过改变电路中的电流值来改变LED的亮度。
常见的恒流驱动电路有线性恒流驱动电路、开关恒流驱动电路和分段式恒流驱动电路等。
线性恒流驱动电路采用线性元件调节电源的输出电压或电流来实现LED亮度的控制，具有结构简单、成本低廉的优点。
但它的传输效率较低，需要花费大量的能耗。
开关恒流驱动电路则是采用高频开关技术将电压转换为电流，从而实现LED的调光控制，具有调光范围宽、高效率、热效应小等优点。
但由于其采用了开关技术，导致其输出含有更多的谐波成分，对电源的干扰大，需要对它们进行抑制，从而增加了成本和难度。
分段式恒流驱动电路是将电流源分为数段，采用自适应控制电路来自动调整电流，从而实现LED灯具的无颠簸调光，又称无摇摆调光。
该种驱动电路准确性高，稳定性好，电源干扰小。
但需要增加元器件，成本和制造难度较高。
综上所述，恒流供电技术是实现LED灯具调光重要的手段之一，可以有效地解决电流变化问题，提高LED灯具的亮度稳定性。
同时，不同的恒流驱动技术也有各自的优缺点，在实现LED灯具调光时需要根据实际情况进行选择。
SM2223E 开关调光 调色 LED 线性恒流控制芯片说明书
SM2223E特点◆本司专利的恒流控制技术a)OUT1、OUT2端口输出电流外置可调，最大电流可达65mAb)芯片间输出电流偏差<±5%◆输入电压：120Vac/220Vac◆兼容开关调光/调色功能◆三段调色状态：A-AB-B或A-B-AB ◆两段调色状态：A-B◆三段调光状态：100%-50%-X%或100%-X%-50%◆两段调光状态：100%-X%◆具有过温调节功能◆封装形式：ESOP8应用领域◆LED恒流驱动◆T5/T8系列LED日光灯管◆LED球泡灯◆LED吸顶灯概述SM2223E是一款开关调光/调色的LED线性恒流控制芯片，集成了高压MOS管和JFET高压供电功能。
芯片可通过外围电阻设置实现两段/三段调节色温和调光功能。
当SM2223E在调节亮度应用中，可根据开启关闭电源开关，依次改变输出电流的大小，从而改变LED灯的亮度，调节亮度比例可以通过外接REXT电阻进行调整。
当SM2223E在调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色LED灯的交替亮灭以实现调节色温的目的，调节外接REXT电阻可对输出功率进行调节。
SM2223E芯片具有过温调节功能，当芯片温度达到过温调节点时，输出电流逐渐下降，起到保护芯片的功能，提高应用可靠性。
管脚图12348765GNDVCCSELREXT1REXT2OUT1OUT2NCVINESOP8典型应用……开关调光电路图（高PF）开关调光电路图（无频闪）NL开关……ACNL开关……AC开关调色电路图（高PF）开关调色电路图（无频闪）内部功能框图VCC_REG PORVCC VINPOR OSCPORLOGICBANDGAPVREF1VREF2OUT1OUT2REXT1REXT2GND OTPAMPSEL MODEL_CHOOSEUVLOUVLOUVLOUVLOCOUNTERPORAMP管脚说明管脚序号管脚名称 管脚说明 1 VCC VCC 电源端口 2 SEL 开关逻辑选择控制端口 3 REXT1 输出电流设置端口1 4 REXT2 输出电流设置端口2 5 OUT2 恒流输出端口2 6 OUT1 恒流输出端口17 NC 悬空脚 8 VIN 电源输入端口衬底GND芯片地订购信息订购型号 封装形式 包装方式卷盘尺寸 管装 编带 SM2223EESOP8100000只/箱4000只/盘13寸极限参数（注1）若无特殊说明，T A=25°C。
开关控制led灯变色原理

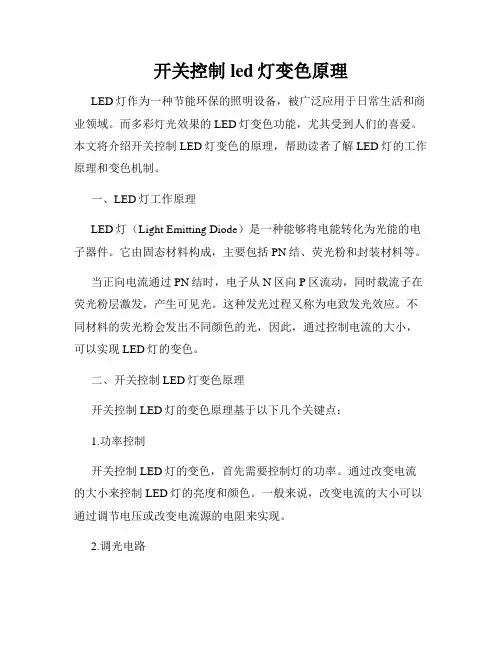

开关控制led灯变色原理LED灯作为一种节能环保的照明设备，被广泛应用于日常生活和商业领域。
而多彩灯光效果的LED灯变色功能，尤其受到人们的喜爱。
本文将介绍开关控制LED灯变色的原理，帮助读者了解LED灯的工作原理和变色机制。
一、LED灯工作原理LED灯（Light Emitting Diode）是一种能够将电能转化为光能的电子器件。
它由固态材料构成，主要包括PN结、荧光粉和封装材料等。
当正向电流通过PN结时，电子从N区向P区流动，同时载流子在荧光粉层激发，产生可见光。
这种发光过程又称为电致发光效应。
不同材料的荧光粉会发出不同颜色的光，因此，通过控制电流的大小，可以实现LED灯的变色。
二、开关控制LED灯变色原理开关控制LED灯的变色原理基于以下几个关键点：1.功率控制开关控制LED灯的变色，首先需要控制灯的功率。
通过改变电流的大小来控制LED灯的亮度和颜色。
一般来说，改变电流的大小可以通过调节电压或改变电流源的电阻来实现。
2.调光电路为了实现灯的亮度控制，需要使用调光电路。
调光电路可以通过开关控制电流的通断以及频率的变化，从而调节灯的亮度和色彩。
3.RGB颜色模型开关控制LED灯的变色还需要使用RGB颜色模型。
RGB即红（Red）、绿（Green）、蓝（Blue），是一种基于三原色的光学原理，通过不同比例的颜色组合来生成不同的颜色。
通过调整红、绿、蓝三种颜色的亮度和比例，可以实现数百种颜色的变化。
4.控制器在开关控制LED灯的变色过程中，需要一个控制器来实现对灯光的控制。
这个控制器可以是一个物理开关，也可以是一个智能手机APP或遥控器。
开关通过连接到控制器，通过控制器的信号输入，调节灯的亮度和颜色。
控制器可以发送不同的信号给LED灯，比如改变电源电压、改变电流，或者直接调节RGB各通道的亮度。
根据控制器发送的信号，灯会显示出不同的颜色。
三、LED灯变色的应用基于开关控制的LED灯变色原理，可以应用于很多场景，例如：1.室内装饰通过开关控制LED灯的变色，可以为室内环境营造不同的氛围。
led灯调光的原理
led灯调光的原理LED灯调光的原理LED（Light Emitting Diode）灯是一种半导体器件，通过电子的复合释放能量产生光。
与传统的白炽灯和荧光灯相比，LED灯具有高效节能、寿命长、环保无污染等优点，因此在照明领域得到了广泛的应用。
LED灯具的亮度可以通过调光来实现，在不同场景下提供合适的照明效果。
LED灯的调光原理主要有两种：PWM调光和电流调光。
一、PWM调光原理PWM（Pulse Width Modulation）调光是一种通过改变LED灯的亮度来实现调光效果的方法。
PWM调光的原理是通过不同时间段内高电平和低电平的占空比来控制LED灯的亮度。
具体来说，PWM调光通过快速交替的开关LED灯，使其在人眼无法察觉的频率下闪烁。
当占空比较高时，即高电平时间比较长，LED灯亮度较高；当占空比较低时，即低电平时间比较长，LED灯亮度较低。
通过调节高低电平之间的占空比，可以实现对LED灯亮度的精确调控。
二、电流调光原理电流调光是通过改变LED灯的电流来实现调光效果的方法。
LED灯的亮度与其通过的电流成正比关系，因此通过调节电流大小可以控制LED灯的亮度。
电流调光通常使用的方法是通过改变LED灯的驱动电流来实现。
驱动电流越大，LED灯的亮度越高；驱动电流越小，LED灯的亮度越低。
通过调节驱动电流的大小，可以实现对LED灯亮度的调控。
三、PWM调光和电流调光的比较PWM调光和电流调光在LED灯调光方面各有优势。
1. PWM调光可以实现更精确的亮度调节。
由于LED灯的亮度与PWM调光的占空比成正比关系，因此可以通过微调占空比来实现精确的亮度调节。
2. 电流调光在光效上更高。
LED灯的光效与其通过的电流成正比关系，因此通过调节电流大小可以实现更高的光效。
LED灯调光的原理主要有PWM调光和电流调光两种方法，它们通过改变LED灯的亮度或电流来实现调光效果。
在实际应用中，可以根据不同的需求选择适合的调光方法。
LED开关三段调光方案PT6988
单位 V mA V V V W ℃ ℃ KV
参数范围 200 300 240 >12
单位 mA V
V1.2c
7
Mar. 2015
电气特性参数
(Ta=25℃，VIN=15V（注），除非另作说明)
参数
符号
电源供电
VIN 启动电压 VIN 欠压锁定 VIN 钳位电压 VIN 启动电流 VIN 工作电流 VDD 启动电压 VDD 复位电压 VDD 电流
PT6988 集成 500V 功率管，并采用源极驱动方式，具有工 作电流低，无需辅助绕组检测和供电，外围元件极少，极 大的节约了系统成本和体积。
PT6988 集成多种保护功能，以保证系统的稳定性和可靠 性。保护功能包括 CS 电阻短路保护，LED 开路/短路保护， 芯片供电欠压保护，芯片温度智能控制等。
RSET
≈
15
×
������������������������ ������������������������������������������
×
106(������Ω)
式6
当 CS 电阻短路保护发生时，会触发保护逻辑，使系统进入 HIPCUP 状态，此时 VIN 电压开始下降，当 VIN 下降到 UVLO阈值时，系统重新启动。
启动
PT6988 内置欠压锁定电路。在欠压锁定模式下，关闭功率 MOS 输出，芯片 Icc 电流较小（180μA，典型值）。当 VIN 电 压大于 16V 时，欠压锁定电路解锁，芯片开始工作。由于芯片工作时 Icc 电流较小（125μA，典型值），通过母线电压到 VIN 的供电电阻供电即可满足，无需额外辅助供电电路，另外 PT6988 内置 16.8V 稳压电路，用来钳位 VIN 电压。
PWM调光开关 led调光调光开关的介绍
阿达电子公司主要PWM调光开关、LED调光开关主要IC有：ADA01AL/ADPT005/ADPT008/ADPT012/ADA16/ADPT01。
PWM调光就是通过调整灯亮的时间与灯灭时间的比例来调整平均感观亮度的方法。
在微小的时间片里，LED或灯要么是全开、要么是全关，没有半开的中间状态。
PWM调光可以是分档的，也可以是无级的。
阿达电子公司部分PWM调光开关、LED调光开关芯片介绍：ADA01AL单通道电容式触摸IC芯片：ADA01AL是一款单通道电容式触摸IC, 专门针对LED灯的应用，内置强大的电容感应式触摸算法，广泛适用于各种类型的LED灯具控制产品。
ADPT005_5通道触摸感应IC芯片：ADPT005 是一款有5个独立的电容式触摸感应通道和5个输出端口的8位专用集成电路。
ADPT008_8通道触摸感应IC芯片：ADPT008 是一款有8个独立的电容式触摸感应通道和10个控制端口的专用集成电路。
ADPT012_12通道触摸感应IC芯片：ADPT012 是一款有12个独立的电容式触摸感应通道和多个控制端口的专用集成电路。
抗电源干扰及手机干扰特性好。
EFT可以达到4KV以上；近距离、多角度手机干扰、对讲机干扰，触摸响应灵敏度及可靠性不受影响。
ADA16 TSSOP28封装16通道触摸感应IC：本产品经过多年类型客户的检验，稳定性和抗干扰能力等各方面表现优秀，目前已广泛使用于：门禁，考勤机，安防，小家电，便携式产品，KTV面板，智能家居，智能控制面板，汽车周边电子产品等等。
请注意，当触摸介质比较厚时，单个触摸点的面积要相对的大一些，比如用3mm以上的非导电介质时，单个按键的触摸面积最好在直径为15mm左右以上是我们为您整理阿达电子公司的部分PWM调光开关、LED调光开关芯片资料，更多详细资料请稳步到资料下载或者产品中心进行更详细的查看。
关键词：PWM调光开关、LED调光开关。
led调光开关原理
led调光开关原理
LED调光开关是一种用来控制LED的亮度的装置。
它基于PWM（脉宽调制）原理工作。
PWM是一种通过改变高电平和低电平的时间比例来调节电流的方法。
LED调光开关主要由一个微控制器和一组三极管组成。
微控
制器通过控制三极管的开关状态来控制电流的流动。
当微控制器通过控制三极管的开关，使LED接通时，电流通过LED使
其发光。
为了实现调光功能，微控制器会改变LED的开和关的时间比例。
通过改变每个周期高电平和低电平的时间比例，可以改变LED的亮度。
例如，如果高电平时间比例较长，低电平时间
比例较短，那么平均电流会较大，LED会更亮。
反之，如果
高电平时间比例较短，低电平时间比例较长，LED会更暗。
LED调光开关还可以根据用户的需求来实现不同的亮度调节
方式。
一种常见的方式是使用旋钮或按钮来改变LED的亮度。
当用户旋转旋钮或按下按钮时，微控制器会接收到信号，然后改变PWM的参数以改变LED的亮度。
此外，LED调光开关还可以与其他控制设备进行连接，如智
能家居系统或遥控器。
通过与这些设备的连接，用户可以通过手机、平板电脑或遥控器来远程控制LED的亮度。
总之，LED调光开关通过微控制器和PWM技术实现LED的
亮度调节。
它是一种灵活、方便的装置，可以满足用户不同场景下的亮度需求。
LED五种调光控制方式详解
LED五种调光控制方式详解LED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同，因此控制系统和光源电器不匹配也成了行业内的通病，同时LED的多元化也对控制系统也提出了更高的挑战。
如果控制系统和照明设备不配套，可能会造成灯光熄灭或闪烁，并可能对LED的驱动电路和光源造成损坏。
市场上有五种LED照明设备控制方式1，前沿切相（FPC),可控硅调光2，后沿切相（RPC)MOS管调光3，1-10VDC4，DALI(数字可寻址照明接口）5，DMX512（或DMX)1、前沿切相控制调光前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。
其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。
前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。
前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线。
劣势是FPC调光性能较差，通常导致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。
因为可控硅半控开关的属性,只有开启电流的功能,而不能完全关断电流,即使调至最低依然有弱电流通过,而LED微电流发光的特性,使得用可控硅调光大量存在关断后LED仍然有微弱发光的现象存在,成为目前这种免布线LED调光方式推广的难题。
E-Linker易联专业研发的前沿切相LED调光驱动很好的解决了这个问题,通过驱动电路的“C-TURN OFF”技术优化避免“关不断”和“频闪坏灯”等难题。
匹配E-Linker 易联前切相LED调光驱动的各类灯具可以与其他可控硅调光系统完美匹配,为用户节省了线材及布线工时，解决了可控硅LED调光匹配性及不可关断的混乱格局。
led调光的原理
led调光的原理
LED调光的原理是通过改变LED的电流或电压来控制LED的亮度。
LED的亮度与其电流成正比。
当LED的电流增大时，LED的亮度也会增大；当电流减小时，亮度也会减小。
调光
可以实现LED的亮度从最暗到最亮之间的变化。
LED调光的常用方法有两种：PWM（脉宽调制）和电流调节。
PWM调光是通过调节LED的通断时间比例来控制亮度。
在一个时间周期内，LED会以一定的频率快速的开关。
通过控制
开关时间与周期的比例，可以控制LED的亮度。
当调光比例
很小时，LED的开启时间较短，亮度较暗；当调光比例较大时，LED的开启时间较长，亮度较亮。
PWM调光具有调光范
围广、响应速度快的优点。
电流调节是通过改变给LED供电的电流来调节亮度。
LED在
正常工作时，其电流与亮度呈线性关系。
通过改变电流的大小，可以改变LED的亮度。
电流调节可以实现连续无级调光，亮
度变化更加平滑。
但是电流调光的响应速度相对PWM调光会
慢一些。
除了PWM调光和电流调节，还有一种叫做调幅调光的方法。
调幅调光是利用两个不同亮度的LED交替工作，通过改变两
个LED亮度的比例来实现调光效果。
调幅调光原理简单，但
亮度调节范围比较有限。
总的来说，LED调光的原理是通过改变LED的电流或电压来
控制LED的亮度。
调光可以通过PWM调光、电流调节或调幅调光来实现。
每种方法都有其优缺点，可以根据具体应用场景选择合适的调光方式。
led开关电源调光电路讲解_理论说明
led开关电源调光电路讲解理论说明1. 引言1.1 概述:本文将详细讲解LED开关电源调光电路的原理和设计要点。
随着LED照明技术的快速发展，LED调光技术也越来越受到广泛关注。
LED调光可以通过改变LED 灯的亮度，实现不同场景下的照明需求，提高照明效果和舒适度。
Led开关电源调光电路是常用的调光方式之一，它能够稳定地提供给LED灯供电，并通过控制电压和电流来实现灯光亮度的调节。
本文将对该调光方式的原理进行讲解，并介绍其在实际应用中的设计要点。
1.2 文章结构:本文将分为五个主要部分进行论述。
第一部分是引言部分，简要介绍了文章的背景和目标。
第二部分将系统地讲解了Led开关电源调光电路的基本原理和概述。
第三部分将深入剖析了Led开关电源调光电路的工作原理，并详细说明其内部机制和工作过程。
第四部分以实例分析和应用场景介绍为主线，通过具体案例来进一步说明该技术在实际中的应用。
最后一部分是结论部分，对全文进行总结回顾，并展望未来的发展方向。
1.3 目的:本文旨在向读者提供关于Led开关电源调光电路的理论说明和实际应用案例的详尽阐述，帮助读者了解该技术的工作原理、设计要点以及潜在的应用前景。
通过本文，读者将能够更好地掌握Led开关电源调光技术，并在实际工程设计中有所启发和应用。
同时，本文还将回顾现有技术中存在的问题，并提出对未来发展的展望，为相关领域的研究者和从业人员提供参考和指导。
2. led开关电源调光电路讲解：2.1 调光原理:调光是指根据需要控制LED灯的亮度，使其能够适应不同环境和使用需求。
调光主要有两种原理：模拟调光和数字调光。
模拟调光是通过改变LED电流或电压的大小来实现灯光的亮度控制。
可以使用可调电阻、可变电压源或PWM（脉冲宽度调制）信号等方法，来控制LED的输入功率，从而改变亮度。
数字调光是利用二进制数码对LED进行控制，通过改变数字控制信号的频率、占空比或递进值来实现不同亮度级别之间的切换。
大功率led调光方法
大功率led调光方法
大功率LED的调光方法有很多种，常见的方法有：
1. 线性调光：通过调整LED的输入电压或电流，改变LED的亮度。
这种调光方法适用于需要平滑调节亮度的场合。
2. PWM调光：通过快速开关LED，调节LED的平均亮度。
这种方法可以实现对LED亮度的精确控制，适用于需要快速调节亮度的场合。
3. 数字调光：通过控制LED驱动器的数字信号，实现对LED亮度的控制。
这种方法具有高精度、快速响应、稳定性好等优点，适用于需要精确控制亮度的场合。
4. 模拟调光：通过调整LED驱动器的模拟信号，改变LED的亮度。
这种方法适用于需要平滑调节亮度的场合，但精度和稳定性可能不如数字调光。
5. 红外线调光：通过向LED发射红外线信号，调节LED的亮度。
这种方法具有非接触、远程控制等优点，适用于需要遥控调节亮度的场合。
6. 无线调光：通过无线信号（如蓝牙、WiFi等）控制LED的亮度。
这种方法具有方便、灵活、可远程控制等优点，适用于需要智能化控制的场合。
以上是大功率LED的常见调光方法，不同的场合和需求可能需要采用不同的调光方法。
在实际应用中，应根据具体情况选择合适的调光方法。
LED调光（模拟调光和PWM调光的区别）
LED调光（模拟调光和PWM调光的区别）LED 是⼀种固态电光源，是⼀种半导体照明器件，其电学特性具有很强的离散性。
它具有体积⼩、机械强度⼤、功耗低、寿命长，便于调节控制及⽆污染等特征，有极⼤发展前景的新型光源产品。
LED 调光⽅法的实现分为两种：模拟调光和数字调光，其中模拟调光是通过改变LED 回路中电流⼤⼩达到调光；数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间以达到亮度调节的效果。
模拟调光通过改变LED 回路中的电流来调节LED 的亮度，缺点是在可调节的电流范围内，可调档位受到限制；PWM 波调光可通过改变⾼低电平的占空⽐来任意改变LED 的开启时间，从⽽使亮度调节的档位增多。
本⽂拟⽤两种⽅法共同作⽤，以达到调节LED 亮度的效果。
1 LED 调光⽅法 模拟调光是通过改变LED 回路中电流⼤⼩达到调光，电源电压不变，通过改变R 的电阻值来改变回路中的电流，从⽽达到改变LED 亮度的效果。
很多其他模拟调光都是采⽤这种⽅法的延伸，其优点是电流可连续，但可调节电流的范围往往受到硬件的限制，调节档位不多，对于要求亮度感应敏感的⾼精度采光设备，这种⽅法不理想。
数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间，以达到亮度调节的效果。
该⽅法基于⼈眼对亮度闪烁不够敏感的特性，使负载LED 时亮时暗。
如果亮暗的频率超过100 Hz ，⼈眼看到的就是平均亮度，⽽不是LED 在闪烁。
PWM 通过调节亮和暗的时间⽐例实现调节亮度，在⼀个PWM 周期内，因为⼈眼对⼤于100 Hz 内的光闪烁，感知的亮度是⼀个累积过程，即亮的时间在整个周期中所占得⽐例越⼤，⼈眼感觉越亮。
但是对于⼀些⾼频采样的设备，如⾼频采样摄像头，采样时有可能恰好采到LED 暗时的图像。
因此本⽂将模拟和数字相结合，设计了LED 的驱动电路。
2 采⽤电感的PWM 调节⽅法 2.1 驱动电路 电路中，当电感上通有电流时，电感会产⽣磁场，即部分电流转换成磁能的⽅式“ 存储” 在电感中；当不再向电感上通电流时，电感会将磁能通过电流的⽅式在回路中释放出来。
LED调光原理简介 PPT
IR红外遥控调光原理
1、遥控器发射信号，电源上的接收器接收信号，然后对信号处理后调节 LED输出端的电流值大小来改变灯具的亮度。 2、优势：人为随意调节亮度，同时可以设定情景键，例如25%、50%、 75%、100%的亮度等。比较人性化，同时一般遥控距离大于10m。多个灯 之间可以通过信号线进行级联（一个遥控器控制），一个遥控器也可以控 制很多控制器（不同灯在不同场所） 3、劣势：Ａ、信号范围覆盖不宽，几乎要求点对点遥控，有方向性； Ｂ、灵敏度不是很高； Ｃ、多个灯级联的情况下会出现不同步现象（信号在传输中会存在衰减， 导致灯具工作变化模式不一样）； Ｄ、存在距离限制，同时在信号发射器和接收器之间不能有任何阻碍物体。 E、 安装不方便，要考虑接收器外露（例如石膏天花板上安装不方便）
PWM调光原理简介
调光比的概念： 调光比则是按下面的方法计算： Foper=工作频率；Fpwm=调光频率； 调光比率 = Foper / Fpwm，（其实也就是调光的最低有效 占空比） 比如Foper=100khz;Fpwm=200Hz,则调光比为： 100k/200=500;这个指标在很多驱动芯片的规格书里会说明 的。
1-10V调光原理：如上所说明，只是调光器是1-10V： 当电阻调光器调到最小1V时，改变输出的电流也是10%， 如到10V时(调到最大)，输出电流也将达到电源输出的 100%，亮度也将100%.(输出电压是不变的).备注：1-10V 是没有开关功能，不能将灯具调到最低关闭作用！
0/1-10V调光驱动器接线图
PWM调光原理简介
占空比的概念 了解PWM调光原理，先得了解一下占空比的概念。 占空比的解释可以归纳为如下几种： 1）在一串理想的脉冲序列中（如方波），正脉冲的持续 时间与脉冲总周期的比值。例如：脉冲宽度1us，信号周 期4us的脉冲序列占空比为0.25。 2）在一段连续工作时间内脉冲占用的时间与总时间的比 值。 3）在周期型的现象中，现象发生的时间与总时间的比。 归纳一下就是电路释放能量的有效时间与总释放时间的比。
详解LED PWM调光技术及设计注意点
详解LED PWM调光技术及设计注意点加速调光频率实现精准调光无论LED是经由降压、升压、降压/升压或线性稳压器驱动，衔接每一个驱动最频繁的线程就是必要控制光的输出。
现今仅有很少数的应用只需要开和关的容易功能，绝大多数都需要从0～100%去微调亮度。
目前，针对亮度控制方面，主要的两种解决计划为线性调整LED的(模拟调光)或在肉眼无法察觉的高频下，让驱动电流从0到目标电流值之间往返切换(数字调光)。
利用脉冲宽度调变(PWM)来设定循环和工作周期可能是实现数字调光的最容易的办法，缘由是相同的技术可以用来控制大部分的开关转换器。
PWM调光能调配精确色光普通来说，模拟调光比较简单采取，这是由于LED驱动器的输出电流变幻与控制成比例，而且模拟调光也不会引发额外的电磁兼容性()/电磁干扰(EMI)潜在频率问题。
然而，大部分设计采纳PWM调光的理由都是基于LED的基本特性，即发射光的位移是与平均驱动电流的大小成比例(图1)。
对于单色LED来说，主要光波的波长会发生变幻，而在白光LED方面，浮现变幻的是相对色温(CCT)。
对于人们的肉眼来说，很难察觉出红、绿或蓝光LED中的奈米波长变幻，尤其是当光的强度也同样在转变，但是白光的色温变幻则比较简单察觉出来。
大多数的白光LED都包含一片可发射出蓝光频谱光子的晶圆，这些光子在撞击磷光涂层后便会发射出各种可见光范围内的光子。
在较小的电流下，磷光会成为主导并使光芒偏向黄色；而在较大电流下，LED发射出来的蓝光则较多，使得光芒偏向蓝色，同时也会产生较高的CCT。
对于用法超过一个白光LED的应用，在两个相邻LED之间浮现的CCT差异会很显然，且视觉令人不悦，此概念可以进一步延长将多个单色LED光芒混和在一起的光源。
一旦超过一个光源，任何浮现在它们之间的CCT 差异都会令人感到耀眼。
第1页共6页。
LED照明的五种调光方法
LED照明的五种调光方法现如今的LED照明问题其实大多是控制系统和光源电器不匹配造成的，这成了行业内的通病，同时LED的多元化也对控制系统也提出了更高的挑战。
由于LED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同。
如果控制系统和照明设备不配套，可能会造成灯光熄灭或闪烁，并可能对LED的驱动电路和光源造成损坏。
市场上有五种LED照明设备控制方式：1、前沿切相(FPC)，可控硅调光2、后沿切相(RPC)MOS管调光3、1-10VDC4、DALI(数字可寻址照明接口)5、DMX512(或DMX)1、前沿切相控制调光前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。
其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。
前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。
前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线。
劣势是FPC调光性能较差，通常致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。
因为可控硅半控开关的属性，只有开启电流的功能，而不能完全关断电流，即使调至最低依然有弱电流通过，而LED微电流发光的特性，使得用可控硅调光大量存在关断后LED仍然有微弱发光的现象存在，成为目前这种免布线LED调光方式推广的难题。
E-Linker易联专业研发的前沿切相LED调光驱动很好的解决了这个问题，通过驱动电路的“C-TURNOFF”技术优化避免“关不断”和“频闪坏灯”等难题。
匹配E-Linker易联前切相LED调光驱动的各类灯具可以与其他可控硅调光系统完美匹配，为用户节省了线材及布线工时，解决了可控硅LED调光匹配性及不可关断的混乱格局。
调光开关原理
调光开关原理
调光开关是一种能够调节灯光亮度的开关设备。
它可以通过控制电流的大小来改变灯光的亮度，从而满足不同场合和需求下的照明要求。
调光开关的原理是通过控制电路中的阻抗来改变电流的大小，进而调节灯光的亮度。
调光开关通常由三个主要部分组成：调光器、光源和开关。
调光器是调光开关的核心部件，它负责调节电流和电压的大小，从而改变灯光的亮度。
光源可以是白炽灯、荧光灯、LED灯等，根据不同的光源类型，调光器的工作方式也会有所不同。
开关则是控制调光开关的开关动作，用于打开或关闭灯光。
在调光开关的工作过程中，当开关处于开启状态时，电流会通过调光器，并且根据调光器的调节方式来决定电流的大小。
调光器通常采用调压调流的原理，通过改变器件的阻值或添加电阻元件来调节电流的大小。
当电流变大时，灯光变得更亮；反之，当电流变小时，灯光变暗。
通过不断调节电流的大小，调光开关可以实现灯光的连续调节，以达到不同亮度要求。
需要注意的是，调光开关只能用于支持调光的灯具。
对于不支持调光的灯具，使用调光开关可能会导致灯具过亮或过暗，甚至损坏灯具。
因此，在选择调光开关时，需要确保灯具本身支持调光功能，并且与调光开关相匹配。
总之，调光开关通过控制电流的大小来调节灯光的亮度。
它由调光器、光源和开关等组成，在工作过程中通过改变电流的大小来实现灯光的连续调节。
LED照明的五种调光方法
LED照明的五种调光方法LED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同，因此控制系统和光源电器不匹配也成了行业内的通病，同时LED的多元化也对控制系统也提出了更高的挑战。
如果控制系统和照明设备不配套，可能会造成灯光熄灭或闪烁，并可能对LED的驱动电路和光源造成损坏。
市场上有五种LED照明设备调光控制方式：1.前沿切相(FPC)，可控硅调光2.后沿切相(RPC)MOS管调光3.1-10V调光4.DALI(数字可寻址照明接口)5.DMX512(或DMX)调光前沿切相控制调光前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。
其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。
前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。
前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器。
在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线后沿切相控制调光。
劣势是FPC调光性能较差，通常导致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。
因为可控硅半控开关的属性，只有开启电流的功能，而不能完全关断电流，即使调至最低依然有弱电流通过，而LED微电流发光的特性，使得用可控硅调光大量存在关断后LED 仍然有微弱发光的现象存在，成为目前这种免布线LED调光方式推广的难题。
后沿切相控制调光后沿切相控制调光器，采用场效应晶体管(FET)或绝缘栅双极型晶体管(IGBT)设备制成。
后沿切相调光器一般使用MOSFET做为开关器件，所以也称为MOSFET调光器，俗称“MOS管”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凯朗特LED专用可控硅调光开关
特点：
1、独特的电路设计可使被调LED光源由暗到明，并非如一般调光开关先调至较亮，后再反时针调暗；
2、本LED灯可控硅调光开关，适应LED驱动器约百倍的电流冲击，并设定最小负载功率，确保使用在标定的应用功率范围内，确保所调光的平滑、稳定、及无抖动的调光效果；
3、本品负载范围标称是以LED驱动的供电功率的标称，可滿功率应用；
4、调光开关板面分别有： K1、K2、K3系列产品，颜色有：白色、金色、不锈钢板面；
5、产品采用全铜接线柱，双面线路板材，防火阻燃、具有极好的柔韧性，坚固耐用，安全放心。
注意：
LED的容性负载，与白炽灯阻性负载，再与调速的感性负载，三种完全不一样，都是不能通用的。
适用范围：
本LED可控硅调光开关广泛应用在LED射灯、LED天花灯、LED面板灯、LED 灯管、LED球泡灯等灯具的可控硅调光上，此产品能与市场上大部分LED可控硅调光电源及灯具配套；配合LED可控硅调光驱动，完成LED可调光的功能。
