电子负载手册
电子负载操作说明书
操作图示
8.附右图
核准：DSF 审核：DFS 2014年4月28日制表：SDF 7.电子负载保养，依日常保养表，维护规定处理。
电子负载操作说明书
操作说明图片说明文件编号：QA-SOP-009
版本：A0页次：1/1设定测试规格及测试 设定模式
开机电源开关 1.打开电源开关（ON ）
3.根据需求设定工作模式：定电流工作模式（CC ），定功率工作模式（CP ），定电阻工作模式（CR ）。
电池测试及判定
4.根据测试需求设定测试规格 如：设置功率模式负载功率为30W ，首先按P-set 键，然后按数字键"3""0"".""0"来输入电流，接下来按I-set 键来确认。
在按ESC 键退回。
利用旋转来设置，按下P-set 键，
直接旋转，电流值将相应改变，开始光标在LCD 上显示值的最后一位，可通过在旋转按钮左右键移动光标，再旋转按钮改变旋该位5.将电池置于安全装置上，红线夹子接电池
正极，黑线夹子接电池负极,按I-set 键来进入放电电流大小设定状态，输入脑残体电流值，按“ENT ”键确认后再按“ON/OFF"键进入电池放电状态。
放电电流大小发制造商规格的最大放电电流强制放电。
再观看显示窗确认安全放电后取出电池，进行结果判定。
关闭电源
6.关闭电源
测试线与INPUT 端连接
2.将测试电线连接至INPUT 端。
电源开关 INPUT 端接口 设定模式
设定规格 Set 功能键 旋转和功上排：实际电流值
下排：实际输入功率值 关闭电流
电池测试及判定。
常州安柏 AT8511 AT8512 直流电子负载 用户手册说明书
[AT8511/AT8512直流电子负载]用户手册安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏精密仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明仪器接地不可在爆炸性气体环境使用仪器不可打开仪器外壳不要使用已经损坏的仪器不要使用工作异常的仪器不要超出本说明书指定的方式使用仪器声明：!, $, #,标志和文字是常州安柏精密仪器有限公司的商标或注册商标。
AT8511/8512直流电子负载简体中文Simplified Chinese@ Instruments 常州安柏精密仪器有限公司©2005-2010 Applent Instruments Inc.有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT8511/8512在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，Applent提供玖拾（90）天保换和叁年免费保修，此保证也包括VFD或LCD。
玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。
保修修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。
贰年后直到仪表终生，Applent将以收费方式提供维修。
对于VFD或LCD的更换，其费用以当前成本价格收取。
如发现产品损坏，请和Applent取得联系以取得同意退回或更换的信息。
之后请将此产品送销售商进行退换。
请务必说明产品损坏原因，并且预付邮资和到目的地的保险费。
对保修期内产品的维修或更换，Applent将负责回邮的运输费用。
Agilent dc电子负载N3300A-N3307A数据手册说明书
Agilentdc Electronic LoadsModels N3300A-N3307AData SheetIncrease your manufacturing test throughput with fast electronic loads• Increase test system throughput• Lower cost of ownership• Decrease system development time• Increase system reliability• Increase system flexibility• Stable operation down to zero volts• dc connection terminal for ATE applicationsIncrease Test Throughput Today’s high volume manufacturing requires optimization of test system throughput, to maximize production volume without increasing floorspace. The N3300A Series electronic loads can help you in a number of ways to achieve this goal.Reduced command processing time: Commands are processed morethan 10 times faster than previous electronic loads.Automatically execute stored command sequences: “Lists” of downloaded command sequences can execute independent of the computer, greatly reducing the electronic load command processing time and computer interaction time during product testing. Programmable delay allows foreither simultaneous or sequential load changes: This is the most efficient way to conduct testing of multiple output dc power supplies, simulating real-life loading patterns, with a minimum of programming commands.Buffer measurement data: Voltage, current, and power measurements can be buffered for later readbackto the computer, reducing computer interaction.Control measurement speed vs. accuracy: Decrease the number of mea-surement samples to achieve greater measurement speed, or increase the number of samples to achieve higher measurement accuracy. You can opti-mize your measurements for each test. Control rising and falling slew rates separately: Reduce rate of loading change when necessary for DUT stabil-ity or to simulate real life conditions, but otherwise change load values at maximum rate.Increase SystemFlexibility…for BothPresent and FutureRequirementsMost power supply and batterycharger test systems designed todayneed to test a variety of productsand/or assemblies. In the future,additional products or assemblies maybe needed. A flexible family of electronicloads makes present system design andfuture growth much easier.T est low voltage power supplies:The N3300A series electronic loadsoperate with full stability down to zerovolts. Many other electronic loads avail-able today have been found to becomeunstable in the operating region belowone volt. When designing power supplytest platforms, the trend towards lowervoltage requirements should be takeninto account. Refer to the specificationand supplemental characteristic tablesfor details of lower voltage operatingcharacteristics.Choose dc load connection method:Automatic test systems needconsistency and reliability. Option UJ18 mm screw connectors provide asimple screw onto which your wires,terminated with insulated ringterminals, may be securely mounted.This optional connector is specificallydesigned for test systems. Wires mayexit the plastic cover in any direction,and multiple wires may be placed oneach screw terminal for easy parallelload connections. Up to AWG 4 wiremay be used.Applications which require repeatedconnections/disconnections are bettersuited to the standard connector.The standard connector accepts anunterminated wire, and may be hand-tightened. This connector is specificallydesigned for bench applications andshort-term automated tests.Design a system to test a variety ofproducts: This series consists of2 mainframes and 6 modules. TheN3300A mainframe is full rack width.It has 6 slots. The N3301A mainframeis half rack width. It has 2 slots. Anyassortment of the 6 different modulescan be configured into these main-frames, up to the slot capacity. TheN3302A (150watts), N3303A (250 watts),N3307A (250 Watts) and N3304A(300 watts) each require one slot. TheN3305A (500 watts) and the N3306A(600 watts) each require 2 slots. Theelectronic load can be configured tosupply exactly what you need now, andthis modular design also allows foreasy future reconfiguration.Test high current power supplies:Electronic load modules can beoperated in parallel to provideadditional current sinking capability.Standard dc connectorsOption UJ1 8 mm screw connectorsControl the electronic load how you want to: GPIB, RS232, and manualuse of the front panel all provide complete control of these electronic loads. There are also analog program-ming and monitoring ports for those applications that utilize nonstandard interfaces, require custom waveforms, or utilize process control signals. Custom waveforms can also be created by downloading a “List” of load para-meters. In addition, there is a built-in transient generator, which operates in all modes.Quickly create powerful and consistent software: All Agilent Technologies electronic loads usethe SCPI (Standard Commands for Programmable Instruments) command set. This makes learning the commands easy, because they are the same format as all other SCPI instruments. The resulting code is virtually self-documenting, and therefore easier to troubleshoot and modify in the future. Plug-n-Play drivers are also available to help you to integrate the loads into your standard software packages.Make MeasurementsEasily and AccuratelyThe 16-bit voltage, current and powermeasurement system provides bothaccuracy and convenience. The alterna-tive is using a DMM (digital multimeter)and MUX (multiplexer) along with aprecision current shunt and a lot ofextra wiring. Avoiding this complexityincreases system reliability and makesthe system easier to design and support.Current measurements in particularare more consistently accurate usingthe electronic load’s internal system,because the wiring associated with anexternal precision current shunt maypick up noise.Measure with all load modulessimultaneously: T esting multiple outputdc power supplies and dc-dc converterscan be very time consuming if eachoutput must be tested sequentially. Ifmeasurements are being made througha MUX using one DMM, this is what willhappen. Using the built-in measurementcapabilities of the N3300A electronicloads, all outputs can be measuredsimultaneously. Alternatively, multiplesingle output power sources can betested simultaneously.Measure voltage and currentsimultaneously: The N3300A measure-ment system has individual but linkedcurrent and voltage measurementsystems. This means that voltageand current measurements are takenexactly simultaneously, which gives atrue picture of the power supply undertest’s output at a particular momentin time. Some other electronic loadswhich feature internal measurementsystems actually take current andvoltage measurements sequentially,and therefore do not give as accurate apicture of momentary power.Observe transient behavior usingwaveform digitization: Transientresponse and other dynamic tests oftenrequire an oscilloscope. The N3300Ahas a flexible waveform digitizer with a4096 data point buffer for voltage anda 4096 data point buffer for current.Under many circumstances, thisinternal digitizer will be adequate forpower supply test needs. Current andvoltage are digitized simultaneously,and the sampling rate and samplewindow are programmable. Someanalysis functions are provided,including RMS, max and min.N3302A N3303AN3304AN3305AN3306AN3307ASpecified current @ low voltage operationSpecificationsTable A-1 lists the specifications for the different load models. Specifications indicate warranted performance in the 25°C ±5°C region of the operating temperature range. Specifications apply to normal and transient modes unless otherwise noted.Table A-1Operating contourDerated current detailMax. power contourN3302A N3303AN3304AN3305AN3306AN3307ATypical minimum operating voltage @ full scale current1.2 V1.2 V1.2 V1.4 V1.4 V1.4 VTable A-1 states that maximum current is available down to 2 volts. Typically, however under normal operating conditions, the load can sink the maximum current down to the following voltages:Table A-1 Specifications (continued)SupplementalTable A-2 lists the supplemental characteristics, which are not warranted but are descriptions of typical performance determined either by design or type testing.SupplementalTable A-3N3300A N3301AOperating temperature range0°C to 55°C0°C to 55°CInput ratingsOperating range100 - 250 Vac; 48 - 63 Hz100 - 250 Vac; 48 - 63 Hz Input current 4.2 A @ 100 - 127 Vac; 2.2 A @ 200 - 250 Vac 2.3 A @ 100 - 250 VacInput VA440 VA230 VAInrush current38 A18 A @ 115 Vac; 36 A @ 230 VacSupplemental Characteristics (continued) Analog programming bandwidth:10 kHz (-3 db frequency)Analog programming voltage: Voltage: 0 - 10 VCurrent: 0 - 10 VAnalog monitor ports:Voltage: 0 - 10 VCurrent: 0 - 10 VRemote sensing:5 V dc between sense and load input Digital/Trigger inputsVil = 0.9 V max at Iil = -1 mAVih - 3.15 V min (pull-up resistor on input)Digital/Trigger outputsVol = 0.72 V max at Iol = 1 mAVoh = 4.4 V min at Ioh = -20 μANet weight:N3300A: 13.2 kg (29 lb);N3301A: 7.3 kg (16 lb);N3302A, N3303A, N3304A orN3307A: 2.7 kg (6 lb);N3305A or N3306A: 4.6 kg (10 lb) Shipping weight:N3300A: 17 kg (38 lb); N3301A: 9.1 kg (20 lb)N3302A, N3303A, N3304A orN3307A: 4.1 kg (9 lb)N3305A or N3306A: 6.8 kg (15 lb)OptionDescriptionsOption UJ1:8 mm screw terminal connector Option 800:Rack-mount kit for two N3301A Mainframes mounted side-by-side (p/n 5061-9694 and 5062-3978). Option 908:Rack-mount kit (Two p/n 5062-3974 for a N3300A, or p/n 5062-3960 for one N3301A).For the N3301A, the kit includes a blank filler panel.Option 909:Rack-mount kit with handles forN3300A (Two p/n 5062-3975) Option 0L1:English printed Users and Programming Guide.The programming manual is available with the mainframes, and therefore not with the modules.Note:Options 908, 909, and 800 require either the slide kit (p/n 1494-0059) or support rails (E3663AC) to support the weight of the load mainframe.Revised: October 14, 2010Product specifications and descriptions in this document subject to change without notice.© Agilent Technologies, Inc. 2002, 2011Printed in USA, May 17, 20115980-0232E/quality。
电子负载设备机操作说明书

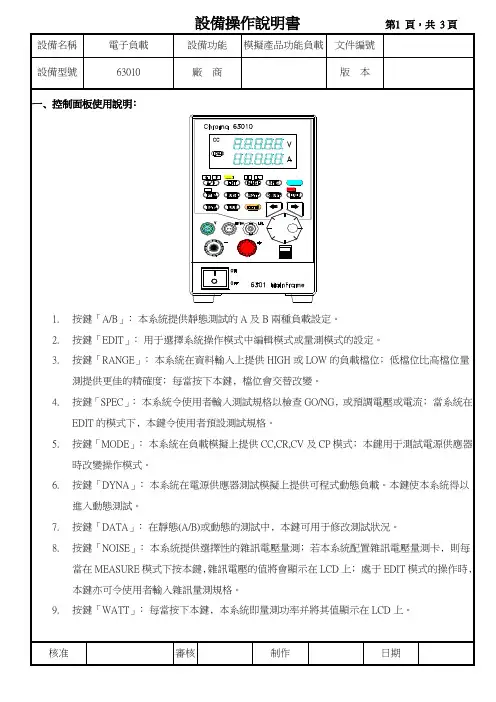

設備名稱電子負載設備功能模擬產品功能負載文件編號設備型號63010 廠商版本10.按鍵「SHORT」﹕本鍵用于觸發待測物上正負埠之間的短路﹐以做為短路保護的測試。
11.按鍵「LOAD」﹕本鍵用于從電源供應器測試上開始或停止拉載電流。
12.按鍵「LOCK」﹕本系統具有資料閉鎖的特點﹔當資料發生效用時﹐任何資料均無法輸入﹔當按下任何資料按鍵時﹐LED指示燈會亮起﹔欲改變閉鎖或開放的狀態時﹐使用者必須壓下本鍵至少達2秒鐘。
13.按鍵「ENTER」﹕本鍵用于確定資料的輸入。
14.按鍵「MODE＋DATA」﹕開始量測電池放電的時間時﹐按本鍵用于觀察放電時間。
15.按鍵「MODE＋DYNA」﹕開始動態負載量測的規格化時﹐按本鍵以觀察Vpk+及Vpk-之值的量測。
16.按鍵「LOCK＋ENTER」﹕按本鍵以進入系統配置參數。
17.按鍵「←/→」﹕當以旋轉鈕操作時﹐這兩個按鍵用于改變游標的位置﹔另外在系統配置參數組成時可用以選擇欲設定的參數。
18.按鍵「旋轉鈕」﹕系統配置下本鈕可改變參數設定﹐資料輸入上則可改變游標位置數值。
19.按鍵「V.TERMINAL」﹕本連接器用于遙測待測物的端子,可去除連接線上的任何電壓降。
如果未連接,本量測端子會自動切換到LOAD連接器。
20.按鍵「NOISE.TERMINAL」﹕本連接器用于雜訊電壓量測。
21.按鍵「I.M.TERMINAL」﹕本連接器是個BNC連接器用于監控負載電流。
22.按鍵「LOAD.TERMINAL」﹕本輸入連接器用于連接電子負載與待測物﹔紅色為正極而黑色為負極。
二﹑負載狀態的設定﹕1.電源a.根據電子負載所需電壓選擇供電電源﹔b.按下電源開關使其處于「ON」狀態。
核准審核制作日期設備名稱電子負載設備名稱模擬產品功能負載文件編號設備型號63010 廠商版本2.「CC」定電流模式設定a.按下「MODE」鍵到LCD屏幕直至顯示「CC」為止﹔b.按下「RANGE」鍵選擇檔位﹐根據所設定的拉載電流大小﹐選擇「HIGH」和「LOW」兩檔位。
