USB协议分析仪在USB调试中的应用
USB协议分析仪在实际USB连通中的作用在现代电子设备中，越来越多的使用USB接口，不仅因为其使用方便，即插即拔，更因为其价格低廉，协议开放，而广泛使用在各种电子设备上，并且已经发展为不可缺少的一种接口形式。
但USB接口的开发过程中，对于工程师来说还是会遇到这样或那样的问题，如何提高调试效率，缩短研发周期，就需要一种调试测试工具——USB协议分析仪。
USB协议分析仪USB协议分析仪是协议层的分析工具，是测试设备的一种。
对于USB这种高速串行总线来说，仅仅进行物理层测试是远远不够的，由于在高低电平中寓含着丰富的指令，传递着大量信息。
所以对于USB传输协议就需要专用的USB协议分析仪来分析测试，USB协议分析仪是按照标准的USB协议来分解数据，将包含有用信息的数据提取出来，并解释这些数据的含义。
随着设备之间传递数据速度的不断提高，越来越多的高速串行总线被使用，如SATA、SAS、Ethernet、FC等等，这些高速串行总线也同样有其协议分析工具。
为了让读者更好的了解USB协议分析仪的功能与用途，本文列举一个调试USB通信的小例子。
实验环境如图所示，左侧计算机安装USB协议分析仪软件，加上USB协议分析仪主机构成USB 协议分析系统。
DE2实验板作为USB设备，右侧计算机安装应用程序对DE2进行操作。
我们主要关心安装有应用程序的计算机与DE2实验板之间的USB通信是否正常，并且希望了解这个通信过程是怎样完成的。
DE2实验板是教学过程中使用的开发板，针对USB通信接口部分有一片接口控制芯片，可通过加载固件程序控制USB数据传输，对于USB开发工程师来说，编写固件程序是实现USB通信的重要部分，但很难验证固件程序是否正确，是否按照工程师的意愿执行。
在PC 端安装有应用程序控制实现哪些功能，是在设备底层还需要编写驱动程序，确保可实现USB 通信，在生产研发中，驱动程序部分和应用程序部分大多由软件工程师完成，所以USB协议分析仪是硬件工程师和软件工程师都需要的测试设备。

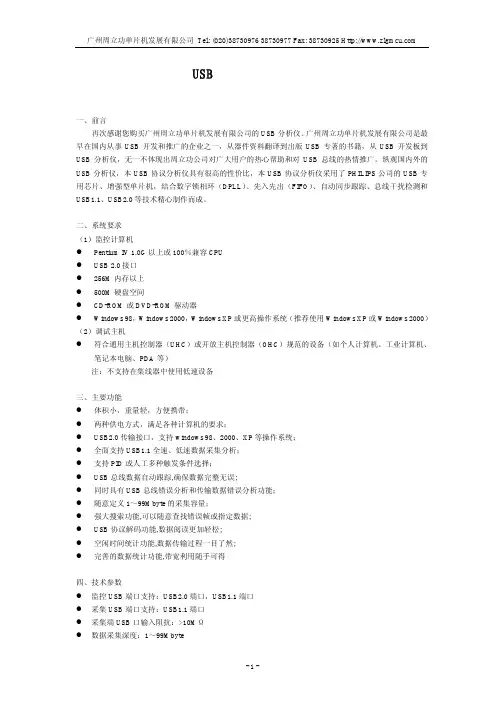

周立功USB分析仪USB_Analyser_cn
USB分析仪使用说明一、前言再次感谢您购买广州周立功单片机发展有限公司的USB分析仪。
广州周立功单片机发展有限公司是最早在国内从事USB开发和推广的企业之一，从器件资料翻译到出版USB专著的书籍，从USB开发板到USB分析仪，无一不体现出周立功公司对广大用户的热心帮助和对USB总线的热情推广。
纵观国内外的USB分析仪，本USB协议分析仪具有很高的性价比，本USB协议分析仪采用了PHILIPS公司的USB专用芯片、增强型单片机，结合数字锁相环（DPLL）、先入先出（FIFO）、自动同步跟踪、总线干扰检测和USB1.1、USB2.0等技术精心制作而成。
二、系统要求（1）监控计算机Pentium IV 1.0G以上或100％兼容CPUUSB 2.0接口256M内存以上500M硬盘空间CD-ROM或DVD-ROM驱动器Windows 98，Windows 2000，Windows XP或更高操作系统（推荐使用Windows XP或Windows 2000）（2）调试主机符合通用主机控制器（UHC）或开放主机控制器（OHC）规范的设备（如个人计算机、工业计算机、笔记本电脑、PDA等）注：不支持在集线器中使用低速设备三、主要功能体积小，重量轻，方便携带；两种供电方式，满足各种计算机的要求；USB2.0传输接口，支持windows 98、2000、XP等操作系统；全面支持USB1.1全速、低速数据采集分析；支持PID或人工多种触发条件选择；USB总线数据自动跟踪,确保数据完整无误;同时具有USB总线错误分析和传输数据错误分析功能；随意定义1～99Mbyte的采集容量；强大搜索功能,可以随意查找错误帧或指定数据;USB协议解码功能,数据阅读更加轻松;空闲时间统计功能,数据传输过程一目了然;完善的数据统计功能,带宽利用随手可得四、技术参数监控USB端口支持：USB2.0端口，USB1.1端口采集USB端口支持：USB1.1端口采集端USB口输入阻抗：>10MΩ数据采集深度：1～99Mbyte采集速度：USB1.1全速（Full Speed）、低速（Low Speed）采集内容：USB传输数据（Sync、PID、ADDR、ENDP、CRC5、CRC16、Frame Number、DATA），位填充错误，数据传输间隔时间（IDLE）触发条件：PID触发：USB1.1规范内的所有PID手动触发；IDLE时间统计：最小值：3；最大值：14336 bit；（±1误差）外部输入电源：6V五、USB分析仪外观接口USB分析仪的外形如图1所示：图1 USB分析仪的外形USB分析仪有电源输入口的一边为控制端，如图2所示：图2 电源端接口POWER为外部电源输入。

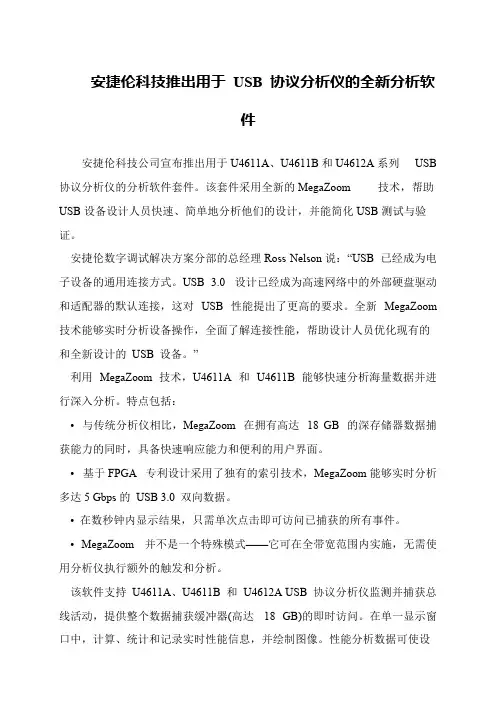

安捷伦科技推出用于 USB 协议分析仪的全新分析软件
