中、小型河流大开挖穿越施工方案

XXXXXX工程第XXX标段

开挖穿越河流施工方案

编制：XXX

审核：XXX

批准：XXX

XXXXXXXXXXXX工程公司

XXXXXXXXXX项目经理部

XXXX年XX月

1工程概况

XXXXXX工程XX标段西起XX省XX市，东至XX省XX市，线路全长64.488公里。管线地处XX 平原腹地，地层主要为粉质粘土，分布不规则的淤泥、淤泥质粘土；全年雨水充足，地下水位较高，水资源丰富，地表沟渠纵横交错，水面宽度从几米到几十米，沟渠水深超过1米，这些河渠的穿越施工难度较大。

2施工方案的确定

因大部分河渠为主要灌溉渠和排洪渠，施工时不能够断流，因此，对河流穿越采用河道内围堰截坝导流管导流的大开挖穿越施工方法。因河渠较深，为保证管道在河底的埋深，对部分河渠穿越加设纵向弯管，并按照要求进行稳管。

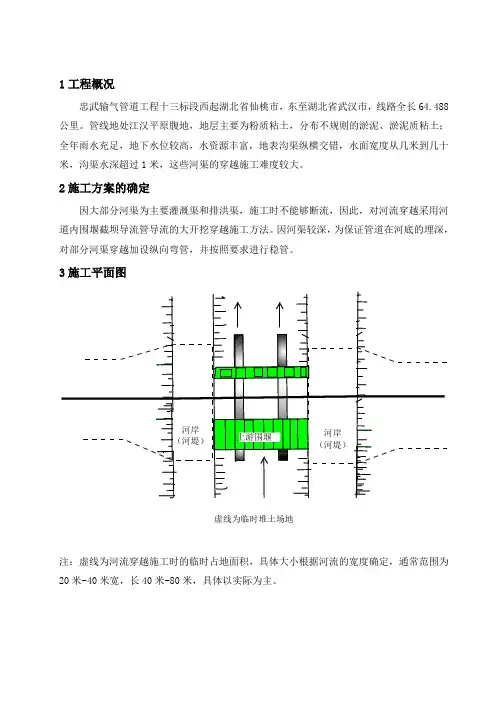

3施工平面图

注：虚线为河流穿越施工时的临时占地面积，具体大小根据河流的宽度确定，通常范围为20米~40米宽，长40米~80米，具体以实际为主。

4施工程序

4.1施工准备

4.1.1

4.1.2

4.1.3

4.1.4对河流穿越采用昼夜连续施工，因此夜间所需材料、用具必须准备齐全，以保证施工正常进行。

4.1.5修筑施工进场便道，便道主要是利用原有道路，将低洼处用石子进行铺垫，并适当加宽，修筑汇车点，过桥时要铺垫钢浮板，防止车辆损坏桥体。

4.2测量放线

根据设计的给定的桩位，参照中线成果表，对河流的穿越位置进行测量，确定管道中心线的位置，并用标桩放出管线穿越位置、留头位置、管沟开挖位置；同时放出作业带边线及堆土场地。

4.3围堰导流

在河的上游距管中心8

米处用麻袋装土筑挡水坝，坝体坡比1：0.75，顶宽7米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝的迎水面铺土工布挡水以免渗漏，沿坝两边打木桩加固，直径15厘米，间隔0.5米，桩长5米，两排桩间用8号铁丝连接牢固以免承载时向外倾斜，坝顶铺钢浮板，增加坝的承载力；下游距中心10米处筑拦水坝，坝体坡比1：0.75，顶宽4米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝的迎水面铺土工布挡水以免渗漏，沿坝两边打木桩加固，直径10-15厘米，间隔0.5米，桩长5米，两排桩之间用铁丝连接牢固。

导流管导流，导流管采用φ813钢管，数量根据河水的流量选取，通常为4-6根，保证河道内水流的正常流动。筑坝时预留出导流管安放的位置，待坝体基本完成后，将导流管下入河中，继续筑坝。

4.4用湿式推土机在（见排水示意图）

4.54.6补口、4.7排水示意图

对管道焊接检测、防腐补口补伤完成后，进行下沟，由于河渠地段地质条件差，地下淤泥层较深，管沟难以成型，塌方严重，为此管道下沟采用双面沉管的施工方法。挖沟时加大管沟开挖的宽度，同时在管沟两侧打木桩及钢板桩，设备行走处铺垫钢浮板，随着管沟的开挖，管道会自然下沉，直至下沉到管道埋深符合设计要求为止。

管沟在开挖过程中，要用水泵不停的将管沟内的积水排出，同时由于塌方严重，加大了开挖宽度，使土方量增大，原施工作业带已经难以满足要求，需临时征用土地作为临时堆土场地。

4.8管道稳管

管道下沟完成后，按照设计要求对管道进行稳管，稳管采用麻袋装土或石子，稳管形式按设计给定的图纸进行。

4.9管沟回填

稳管完成后，由硅管单位对硅管套管进行敷设，然后进行回填，回填时对管沟内回填土人工进行分层夯实，每次夯实厚度不能大于300mm，当回填到河底时用单斗挖掘机进行碾压，确保回填土的密实度符合设计要求。

4.10水工保护

在管沟回填的同时，按照设计要求的位置、结构、尺寸进行临时水工保护工程施工，临时水工保护按照设计文件进行施工。

4.11拆除围堰

先拆除下游围堰，并将围堰用单斗推到河岸边缘，最后拆除上游围堰，上游围堰宜用单斗采用后退方法进行拆除，将堰体土方恢复到原处。

4.12三桩埋设

根据设计要求的三桩类型埋设三桩，施工时，必须按照设计规定的位置、埋深、方向进行埋设。

4.13地貌恢复

对施工现场进行平整，将地貌恢复到原貌，保证恢复后的河流净面积与原来相同，防止河道堵塞。

4.14清理现场

将施工用的设备、余料运出施工现场，施工现场的各种生产生活垃圾进行外运，清理现场，达到“工完、料净、场地清”。

5人员、设备、材料需求计划

以下资源配备是一条河穿越的需求计划

5.1人员需求计划

5.2设备机具需求计划

5.3材料需求计划

6质量管理

6.1严格按照施工图、焊接工艺评定及施工规范施工，做好施工记录。

6.2管道牵引过程中，设置专人统一指挥，确保在牵引过程中不损伤管道及防腐层。

6.3严格贯彻执行现场监理验收签证制度，严格把好工序质量关，做好施工记录。

6.4管道牵引就位时，要严格进行电火花检漏，发现漏点及时进行修补，牵引过程中应有专人进行监督，防止损伤防腐层。

6.5稳管应严格按照设计要求施工，如需河岸水工护坡，也应严格按照设计要求施工。

7 HSE保证措施
