低介电常数材料论文

低介电常数材料的特点、分类及应用胡扬摘要: 本文先介绍了低介电常数材料（Low k Materials）的特点、分类及其在集成电路工艺中的应用。

指出了应用低介电常数材料的必然性，举例说明了低介电常数材料依然是当前集成电路工艺研究的重要课题，并展望了其发展前景。

正文部分综述了近年研究和开发的low k材料，如有机和无机低ｋ材料，掺氟低ｋ材料，多孔低ｋ材料以及纳米低ｋ材料等，评述了纳米尺度微电子器件对低k 薄膜材料的要求。

最后特别的介绍了一种可能制造出目前最小介电常数材料的技术： Air-Gap。

关键词：低介电常数；聚合物；掺氟材料；多孔材料；纳米材料 ;Air-Gap1．引言随着ULSI器件集成度的提高，纳米尺度器件内部金属连线的电阻和绝缘介质层的电容所形成的阻容造成的延时、串扰、功耗就成为限制器件性能的主要因素,微电子器件正经历着一场材料的重大变革：除用低电阻率金属（铜）替代铝，即用低介电常数材料取代普遍采用的SiO2（k：3.9～4.2）作介质层。

对其工艺集成的研究，已成为半导体ULSI工艺的重要分支。

这些低ｋ材料必须需要具备以下性质：在电性能方面:要有低损耗和低泄漏电流；在机械性能方面:要有高附着力和高硬度;在化学性能方面:要有耐腐蚀和低吸水性；在热性能方面:要有高稳定性和低收缩性。

2．背景知识低介电常数材料大致可以分为无机和有机聚合物两类。

目前的研究认为，降低材料的介电常数主要有两种方法：其一是降低材料自身的极性，包括降低材料中电子极化率（electronic polarizability），离子极化率（ionic polarizability）以及分子极化率（dipolar polarizability）。

在分子极性降低的研究中，人们发现单位体积中的分子密度对降低材料的介电常数起着重要作用。

材料分子密度的降低有助于介电常数的降低。

这就是第二种降低介电常数的方法：增加材料中的空隙密度，从而降低材料的分子密度。

低介电常数低介质损耗PCB基材

书山有路勤为径，学海无涯苦作舟
低介电常数低介质损耗PCB 基材
本文讨论了低介电常数、低介质损耗印制电路板基材的制法、性能及
应用。

1、引言
在近期的专利文献资料特许公开2012-56994 プリプレグ、金属张金属板、プリント配线板及び半导体装置一文中讨论了低介电常数、低介质损耗PCB 基材的制法及性能等;采用该方法制作的覆铜板样品的介电常数在1GHz 条件下为3.44~3.77，而介质损耗为0.0024~ 0.0033。

2、实验部分
2.1、试样制法
实验应用的主要原料有环氧树脂、双马来酰亚胺化合物、氰酸酯树脂以
及填料等，另外还应用到固化剂，它是在间- 位上有着胺基的苯氧化物，如其具体结构如在实验中具体应用的固化剂名称、结构、型号等结合举例将进一步
说明。

同时在实验过程中的溶剂、玻纤布、铜箔等原材料，制作印制电路板要
应用相关工序的化学物品以及制作半导体组件要应用相应的芯片等，在各举例
中将具体介绍。

为了阐明本发明的要点，给出了实施和比较两组举例。

2.1.1、实施例
实施例1(1) 树脂溶液的配制取7.0 质量(下同)份的双-(3-乙基-5-甲基-4- 马来酰亚胺苯基)甲烷(ケイアイ化成公司制造，型号为BM
(2) 制造半固化片
用上面得出的树脂溶液浸渍玻纤布(厚度为0.032mm，旭化成エレクトロニクス公司制造)，在180℃烘干约5 分钟，得出树脂组成物为83%(质量百分。

低介电常数材料在超大规模集成电路工艺中的应用

低介电常数材料在超大规模集成电路工艺中的应用摘要：本文概述了低介电常数材料（Low k Materials）的特点、分类及其在集成电路工艺中的应用。

指出了应用低介电常数材料的必然性，最后举例说明了低介电常数材料依然是当前集成电路工艺研究的重要课题，并展望了其发展前景。

1引言半导体集成电路技术的飞速发展推动了新材料、新技术的不断进步，也使得半导体工业成长为工业界不可忽视的力量。

随着线宽的不断减小、晶体管密度的不断提升，越来越多的人把目光投向了低介电常数材料在超大规模集成电路中的应用。

当Intel，IBM，AMD，Motorola，Infineon，TSMC以及UMC等公司相继宣布将在0.13 mm及其以下的技术中使用低介电常数材料时，对低介电常数材料（Low k materials）及其工艺集成的研究，就逐渐成为半导体集成电路工艺的又一重要分支。

在集成电路工艺中，有着极好热稳定性、抗湿性的二氧化硅（SiO2）一直是金属互联线路间使用的主要绝缘材料。

而金属铝（Al）则是芯片中电路互联导线的主要材料。

然而，随着集成电路技术的进步，具有高速度、高器件密度、低功耗以及低成本的芯片越来越成为超大规模集成电路制造的主要产品。

此时，芯片中的导线密度不断增加，导线宽度和间距不断减小，互联中的电阻（R）和电容（C）所产生的寄生效应越来越明显。

图1是集成工艺技术与信号传输延迟的关系。

随着集成工艺技术的提高（线宽的减小），由互联引起的信号延迟也就成为制约芯片性能提升的重要因素。

当器件尺寸小于0.25mm后，克服阻容迟滞（RC Delay）而引起的信号传播延迟、线间干扰以及功率耗散等，就成为集成电路工艺技术发展不可回避的课题。

金属铜（Cu）的电阻率（～1.7μΩ·cm）比金属铝的电阻率（～2.7μΩ·cm）低约40%。

因而用铜线替代传统的铝线就成为集成电路工艺发展的必然方向。

如今，铜线工艺已经发展成为集成电路工艺的重要领域。

低介电常数微波介质陶瓷研究进展

低介电常数微波介质陶瓷研究进展摘要：当前，电子元件正在向小型化、片式化、集成化方向发展，使得低温共烧陶瓷(Low-temperaturecofiredceramic，LTCC)技术越来越引起人们的关注。

目前，新一代基于LTCC技术的电子元件已经成为当前主流的电子元件，而该技术要求微波介质陶瓷能够与高电导率的银、铜等电极材料实现低温共烧。

然而，大多数性能优异的微波介质陶瓷的烧结温度都比较高，难以达到与金属电极低温共烧的要求。

为了降低其烧结温度，通常在基体中加入一定量低熔点的烧结助剂，但过多的烧结助剂往往会引起材料介电性能劣化。

因此，探索新型固有烧结温度低的微波介质陶瓷仍将是研究微波介质陶瓷材料领域的一个热点方向。

高频化是微波元器件发展的必然趋势，随着通讯设备工作频率向毫米波段拓展，信号延迟问题会变得更加突出，因此，对作为通讯设备关键材料的微波介质陶瓷性能参数提出了更高的要求。

与中、高介电常数材料相比，低介电常数材料能够降低基板与金属电极间的交互耦合损耗，缩短芯片间信号传播的延迟时间。

关键词：低介电常数；微波介质；陶瓷研究1钨酸盐体系目前对钨酸盐低介电常数微波介质陶瓷的研究主要集中在AWO4(A=Mg、Mn、Zn、Ca、Sr、Ba、Cd)体系上，其晶体结构与A2+的半径有关。

当A2+的半径较大时(如Ca、Ba、Sr)，易形成四方相白钨矿结构，空间点群为I41/a;当A2+的半径较小时(如Mg、Zn、Mn、Cd)，则会形成单斜相黑钨矿结构，空间点群为P2/c。

1988年，Nishigaki等［8］研究WO3对BaO-4TiO2陶瓷微波介电性能影响时，发现掺杂少量WO3显著提高了陶瓷的品质因数，这是因为形成了BaWO4第二相。

随后，他们以Ba-CO3和WO3粉末为原料于1200℃制备出BaWO4单相陶瓷，并首次报道其微波介电性能:εr=8.2，Q×f=18000GHz，τf=－33×10－6/℃。

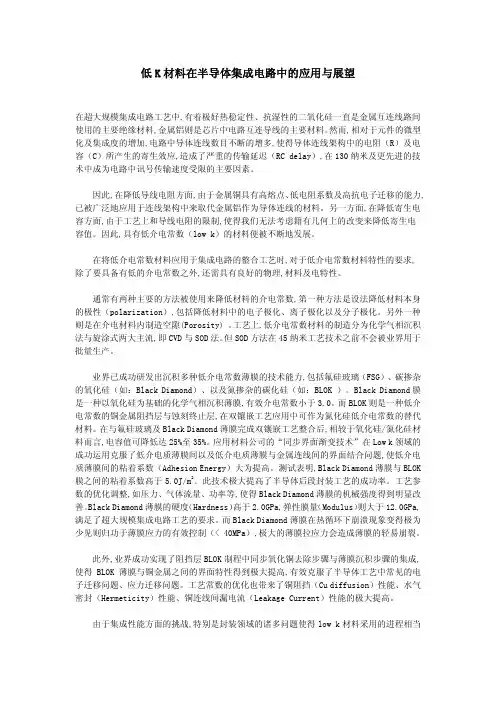

低K材料--低K材料在半导体集成电路中的应用与展望
