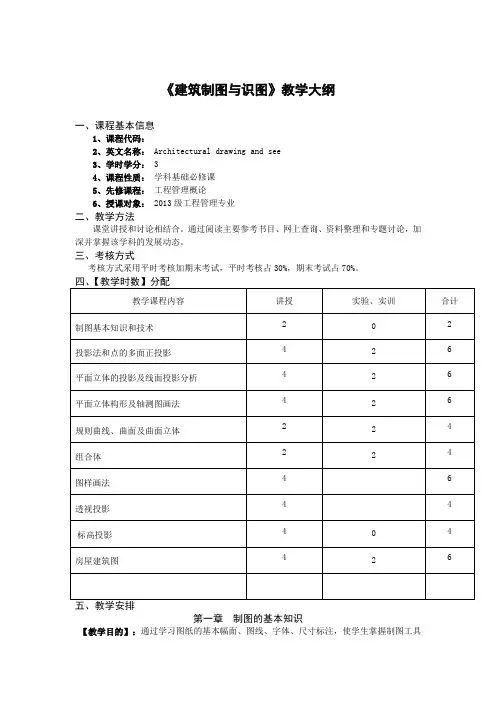

《建筑识图与制图》教学大纲.

教学大纲体例格式课程代码：105036《建筑识图与制图》教学大纲执笔人：尹妮编写人员：尹妮审核人：《建筑识图与制图》教学大纲[基本概况][学时分配][注]1：以上表格字体均为五号宋体，表格中所要填写的内容均为五号楷体]2、大纲制定中对本专业授课对象和非本专业授课对象在学时和要求上要有所区分，统一用*代表对非本专业授课对象的适用范畴[理论教学内容与要求](黑体小四号)第一章室内设计工程制图概述[教学目的]掌握国家标准制图中关于图线、字体、符号、尺寸标注等的规定；了解室内装饰材料的种类、应用部位及选用的原则。

[重点难点]重点：掌握工程制图工具正确的使用方法；掌握室内设计工程图制图标准；了解室内装饰中常选用的装饰材料。

难点：能正确绘制国家标准制图中所规定的符号。

[教学时数] 2学时[教学内容][注：以上四行字体[]内均为黑体五号，所要填写的内容均为宋体五号]第一节工程制图工具与使用方法一、图板、丁字尺和三角板二、比例尺三、圆规和分规四、绘图铅笔五、模板第二节室内设计工程图制图标准一、图纸幅面二、图线的规定三、字体的规定四、尺寸标注（一）尺寸标注的组成与要求（二）具体的尺寸标注方式五、符号（一）索引符号与详图符号（二）引出线（三）指北针和风玫瑰图（四）对称符号（五）标高符号1.相对标高2.绝对标高第三节室内装饰材料及其选择一、装饰材料种类二、室内装饰材料的选择（一）建筑类别与装饰部位（二）地域和气候（三）场地与空间（四）标准与功能（五）民族性（六）经济性三、室内装饰材料的发展（一）质量轻、强度高的产品开发（二）产品的多功能性（三）向大规格、高精度发展（四）产品向规范化、系列化发展实验名称：制图规范内容的练习[实验目的] 让学生掌握室内设计工程制图中线条、字体、比例、符号的规定。

[实验要求] 认真细心、字体工整、比例准确、符号完整，按制图规范完成。

[实验时数] 2学时[实验内容]1.进行线条、字体、符号、比例等内容的练习。

用A3图纸，绘制图框线、标题栏、用铅笔完成。

第二章室内设计工程图的基本绘图理论[教学目的]掌握物体投影中水平正投影的原理以及三面投影图的绘制；轴测图的画法，透视图的画法；掌握断面图及剖面图的表达方式。

[重点难点]重点：掌握投影的知识、轴测图的形成于绘制理论、透视图的形成于绘制理论等知识以及这些理论在室内设计工程图中的应用。

难点：断面图与剖面图的绘制理论以及在室内设计工程图中的应用。

[教学时数]4学时[教学内容]第一节投影的基本知识一、中心投影二、平行投影第二节轴测图一、轴测图的形成二、轴测图的分类三、轴间角和轴向伸缩系数（一）轴间角（二）轴向伸缩系数四、轴测投影图的选择五、轴测图绘图举例（一）例1、已知某物体的三面正投影图，求该物体的正等测图。

（二）例2、已知拱门的V面、W面的投影图作拱门的正面斜二测图。

（三）例3、根据柱顶节点的H面、V面投影作柱顶的正轴测图。

（四）例4、已知房屋的平面图和立面图，绘出房屋的水平斜轴测图。

六、轴测图在室内设计工程图中的运用第三节透视图一、透视图的形成原理和常用术语（一）形成原理（二）常用术语1.画面2.基面3.基线4.视点5.站点6.视心7.视高8.视距9.视线10.中心视线11.目线12.足线13.视平面14.视平线15.灭点16.测点17.测线18.透视线二、透视图的分类（一）一点透视（二）两点透视（三）三点透视三、透视图的画法（一）视线法（二）用测点（距点）法或量点法绘制透视图第四节剖面图与断面图一、剖面图（一）剖面图的形成（二）剖面图的分类1.半剖面图（1）半剖面图的形成（2）半剖面图的绘制要求2.局部剖面图（1）局部剖面图的形成（2）局部剖面图的绘制要求3.全剖面图（1）全剖面图的形成（2）全剖面图的绘制要求4.阶梯剖面图（1）阶梯剖面图的形成（2）阶梯剖面图的绘制要求5.分层剖面图（1）分层剖面图的形成（2）分层剖面图的绘制要求（三）剖面图的标注1. 剖切平面位置的确定2. 剖切符号的编号二、断面图（一）断面图的形成（二）断面图的类型1. 中断断面2. 重合断面3. 移出断面三、剖面图、断面图在室内装饰施工图中的应用（一）墙面装饰剖切图（二）地面装饰剖面图实验名称：三面投影图、轴测图、一点透视和两点透视[实验目的] 利用室内设计工程图绘制所依据的基本理论，将比较抽象的投影原理和断面与剖面图，还有比较直观的透视图、轴测图，通过绘制方法和要求进行详细的阐述和理解。

[实验要求]理解室内设计工程图绘制依据的基本理论，认真绘制透视图，透视要准确，比例协调。

[实验时数] 4学时[实验内容]1.做投影图练习，用A3图纸画一张房屋三面投影图。

2．做室内家具的轴测图练习，包括沙发、茶几、柜子、床、椅子等。

用A3图纸、铅笔绘制。

3.用距点法做一点透视的练习，空间尺寸自定。

用A3图纸、墨线绘制，可以简单上色。

4.用量点法做室内两点透视的练习，空间、家具尺寸自定。

用A3图纸、墨线绘制，可以简单上色。

第三章室内设计工程图[教学目的]掌握室内装饰平面图、立面图、剖面图、节点大样图的绘制；掌握一套施工图所应包含的全部图示内容的绘制。

[重点难点]室内装饰平面图、立面图、剖面图、装饰详图及其图示内容的绘制过程、步骤以及绘制要求等。

[教学时数]8学时[教学内容]第一节室内装饰设计的程序及相关图纸要求一、室内装饰设计的程序二、施工图设计的内容及要求（一）室内设计装饰施工设计说明（二）室内装饰施工图样（三）与装饰施工设计图配套的施工图第二节图纸的编排次序及目录一、图纸的编排次序二、图纸目录三、设计说明与施工说明（一）设计说明（二）施工说明第三节室内设计平面图一、室内设计平面图与建筑施工图的关系（一）室内设计平面图与建筑施工图的相同点（二）室内设计平面图与建筑施工图的不同点二、室内设计平面布置图（一）平面布置图的形成于表达（二）平面布置图的图示内容三、平面布置图的绘图要求及步骤（一）平面布置图的绘图要求（二）平面布置图的绘图步骤1.绘制建筑平面图2.绘制固定家具、活动家具、家用电器的位置3.绘制室内陈设、绿化位置4.标注室内内视投影符号、索引符号、图名及必要的说明等第四节地面布置图一、地面布置图（地面平面图）的形成与表达二、地面布置图的图示内容三、地面布置图的绘图步骤第五节顶棚平面图一、顶棚平面图的形成与表达二、顶棚平面图的图示内容三、顶棚平面图的绘制步骤及要求第六节室内立面图一、室内立面图的形成与表达二、室内立面图的分类三、室内立面图的图示内容与绘制要求（一）立面布置图图示内容（二）装饰立面图图示内容（三）绘制要求四、室内立面图的绘图步骤第七节室内装饰详图一、装饰详图的形成与表达二、装饰详图的图示内容三、装饰详图的分类四、室内装饰大样的绘制与要求（一）墙（柱）面装饰剖切面（二）地面剖面图（楼地面详图）（三）顶棚详图（四）其他装饰详图五、装饰详图的绘制步骤第八节室内装饰图在实践中的应用一、酒吧台装饰施工图二、门面装饰施工图实验名称：室内设计施工图练习[实验目的] 是学生对室内设计施工图的具体内容包括平面布置图、地面布置图、立面图、。

顶棚平面图详图的形成过程和表达内容与绘制要求有深刻的理解。

[实验要求]绘制准确合理的室内空间、绘制此空间的平面、立面、剖面详图，按照制图要求规范完成，合理完整。

[实验时数] 4学时虚拟一个建筑空间，可以是居住空间、办公空间、展示空间等。

绘制此空间的平面、立面、剖面详图，并进行装修实训。

要求：1.绘出平面布置图、地面布置图及剖面大样图；2.绘制每个空间四个墙立面图的剖切图；3.绘制顶棚布置图及剖切大样图；4.配置必要的说明和材料选用表；5.图纸大小、比例自定。

第四章计算机绘制室内设计工程图实例[教学目的]掌握AutoCAD平面图、立面图绘制方法及步骤；掌握AutoCAD图纸处理输出块、导入方法等。

[重点难点]通过一个简单的室内案例来讲解AutoCAD图纸的绘制方法及步骤，了解AutoCAD 图纸的绘制方法流程。

[教学时数]3学时[教学内容]一、AutoCAD制图(一张完整平面图的绘制步骤：)（一）调查了解项目；（二）根据项目实际情况绘制辅助轴线；（三）根据轴线绘制AutoCAD墙体部分；（四）根据墙体和辅助轴线绘制AutoCAD门窗部分；（五）对平面图进行丰富细化，绘制室内家具及陈设品，填充铺装图案；（六）对平面图进行标注。

接下来按照平面图的绘制思路继续对各个立面图进行绘制。

实验名称：用AutoCAD制作建筑施工图[实验目的] 是学生对室内设计施工图的具体内容包括平面布置图、地面布置图、立面图、。

顶棚平面图详图用AutoCAD软件制作，熟练运用软件制图。

[实验要求]运用AutoCAD软件绘制准确合理的室内空间、绘制此空间的平面、立面、剖面详图，按照制图要求规范完成，合理完整。

[实验时数] 5学时虚拟一个建筑空间，可以是居住空间、办公空间、展示空间等。

绘制此空间的平面、立面、剖面详图，并进行装修实训。

要求：1.绘出平面布置图、地面布置图及剖面大样图；2.绘制每个空间四个墙立面图的剖切图；3.绘制顶棚布置图及剖切大样图；4.配置必要的说明和材料选用表；5.图纸大小、比例自定。

第五章室内设计工程图实例[教学目的]掌握图纸目录与设计说明的编制；室内装饰平面布局图的绘制；室内装饰地面铺装图的绘制；室内装饰吊顶平面图的绘制；室内装饰立面图的绘制；室内装饰剖面图的绘制；室内装饰节点大样图的绘制；一套施工图所包含的图纸内容；室内设计环节中材料的选择与空间的划分。

[重点难点]本章是全课程的实例部分，是对某办公楼一层多功能会议室装饰设计施工图的解析，通过实例让学生掌握如何完成一整套装饰设计施工图。

[教学时数]1学时[教学内容]实验名称：别墅室内装饰设计施工图[实验目的] 是学生通过以上学习独立完成一套室内装饰设计施工图。

[实验要求]运用建筑制图与识图知识，以及相关知识的学习独立完成某别墅室内设计总施工图[实验时数] 5学时[实验内容]以某别墅为室内设计空间，装饰风格以中式为主，约地面面积200平方米，要求：1.绘出图纸目录与设计说明；2.绘出平面布置图、地面布置图及剖面大样图；3. 绘制每个空间四个墙立面图的剖切图；4．绘制顶棚布置图及剖切大样图；5. 配置必要的说明和材料选用表；6. 图纸大小、比例自定，可以简单上色。
