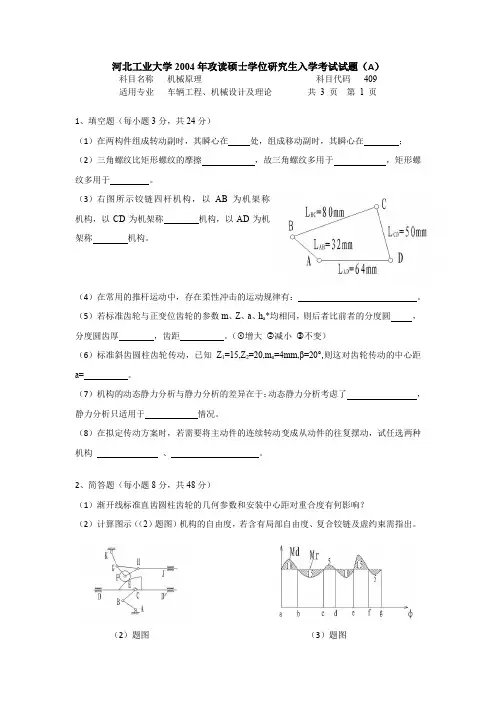

2004 年硕士生入学考试《机械原理》考题
一、简述题(40 分) 1. 什么是构件，什么是零件? 2. 平面机构中用低副代替高副的方法和条件是什么?目的是什么? 3. 速度多边形的特性如何? 4. 何谓机构的静力分析和动态静力分析? 5. 何谓“摩擦圆”?怎样决定转动副中总反力的作用线? 6. 差动螺旋机构的结构特点是什么?怎样设计可使做移动的构件获得极微小的 位移? 7. 用飞轮来调节机器的周期性速度波动，能否节省原动机的输出功率，为什么? 8. 为什么对刚性转子进行动平衡时，校正平面不能少于两个?
二、画出图示制动机构的运动简图，计算其自由度，并说明其省力的原理。(15 分)
第二题图
第三题图
三、在图示刨床机构中，设已知结构尺寸为 h、hl、h2、l1 (AB)、l3(CD)、14(ED)， 又主动曲柄的位置θ l 也为已知，试用解析法导出计算运动变量θ 4、lDB 及 Xc 的 公式。(20 分)
第六题图
第七题图
七、图示为一电动卷扬机减速器的运动简图。已知各轮齿数为：z1=26、z2=50、 z2'=18、z3=94、z3’=18、z4=35、z5=88。求传动比 i15 (20 分)
2 / 2004
四Hale Waihona Puke Baidu图示两种曲柄滑块机构，若已知 a=120mm、b=600mm，对心时 e=0 及偏置时 e=120mm，求此两机构的极位夹角θ 及行程速比系数 K。(15 分)
a)
b)
第四题图
1 / 2004
五、在对心直动从动件盘形凸轮机中，已知从动件按等加速等减速运动规律运动， 基圆半径为 ra,=50／3mm，行程 h＝lOmm，l／3 行程为等加速上升，其后 2／3 行程为等减速上升。试求(20 分) 1．从动件的运动方程及运动线图。 2．最大压力角的值。
六、在图示回归轮系中，已知 z1=27、z2=60、z3=63、z4=25，如四个齿轮的模 数与分度圆压力角α 都相同，试求：(20 分) 1.用变位的方法设计该轮系时，可用几种方案，哪些方案比较合理(不需要详细 的尺寸计算)。 2.当模数 m=4，其它参数均为标准参数时，计算齿轮 zl、z2 的中心距、分度圆 直径、齿顶圆真径、齿根圆赢径、基圆直径、齿距和齿厚。
