电气原理图的绘制课件
合集下载
电气原理图详解课件
电感器
总结词
电感器是一种存储磁能的元件，通常用于滤波、扼流和感抗 。
详细描述
电感器由导线绕成一定形状的线圈组成，其电感量大小取决 于线圈的匝数、直径和长度。电感器在电路中可以用来抑制 电流的变化，实现电路的滤波、扼流和感抗等功能。
二极管
总结词
二极管是一种单向导电的元件，通常 用于整流、检波和开关。
02
它提供了丰富的符号库和绘图工具，方便 用户快速绘制电气原理图。
03
EPLAN还支持自动化生成报表和材料清单 ，提高了工作效率。
04
此外，EPLAN还支持与其他软件的集成， 方便用户进行协同设计和数据共享。
AutoCAD电气原理图绘制软件
AutoCAD是一款通用的 CAD软件，也广泛用于电 气原理图的绘制。
图形符号标准
采用国际标准图形符号 ，确保图例的一致性和
通用性。
布局合理
元件布局合理，便于阅 读和分析，符合人们的
视觉习惯。
标注清晰
标注清晰、准确，包括 元件代号、文字说明等
。
连接线标准
连接线应横平
电气元件介绍
电阻器
总结词
电阻器是用来限制电路中电流的元件，通常用于分压和限流。
电气原理图详解课件
xx年xx月xx日
• 电气原理图概述 • 电气元件介绍 • 电路分析方法 • 电路实例分析 • 电气原理图绘制软件介绍
目录
01
电气原理图概述
定义与作用
定义
电气原理图是用图形符号和文字符号 表示电气设备工作原理的示意图。
作用
描述电气系统的组成、工作原理、控 制流程以及各元件之间的相互关系， 是理解和分析电气设备的重要依据。
AutoCAD还支持电气元 件的符号库，方便用户快 速绘制原理图。
电气设计施工图纸绘制基本知识3课件
建筑电气设计施工图纸绘制基本知识
电气设计施工图纸绘制基本知识3
图纸的一般规定
电气设计施工图纸绘制基本知识3
请简要画出本教室电器设备平面布置图 问题： 开关的状态 图例的大小 灯管、插座的方向
电气设计施工图纸绘制基本知识3
一、电气符号 （一）电气图用图形符号的绘制与使用
电气设计施工图纸绘制基本知识3
（2）位置布局法 位置布局法是指在图中，元件符号的位置按该元件
的实际位置在图中布局。平面图、安装接线图就是采 用这种布局法。
电气设计施工图纸绘制基本知识3
4、中断表示法
当电路图很复杂，需要几张图纸才能绘出， 那么对于连接到另一张图纸上的连接线，应在 中断处注明图号、张次、图幅分区代号等标记。
电气设计施工图纸绘制基本知识3
电气设计施工图纸绘制基本知识3
（3）电气系统主要是由电气元件和电气 连接线构成，所以电气元件和电气连接 线是电气工程图描述的主要内容。
（4）位置布局法和功能布局法是电气工 程图中两种最基本的布局方法。
电气设计施工图纸绘制基本知识3
（5）电气设备和线路在平面图中用图例表示， 其空间位置不用立面图表示，而是在平面图上 标注安装标高或用施工说明来表示。
（三）项目代号
项目代号是由拉丁字母、阿拉伯数字、特定的 前缀符号等并按照一定的规律组成。
一个完整的项目代号由4个代号段组成。即高 层代号、位置代号、种类代号、端子代号。
在每个代号段之前还有个前缀符号，作为代 号段的特征标记。
电气设计施工图纸绘制基本知识3
二、电气图的绘制方法 1、用于线路的表示法
三、建筑电气工程图的阅读方法 1、电气工程图的特点
（1）简图是电气工程图的主要形式，它是用图形符号或 简化外形表示系统或设备之间相互关系的图。 电气系统图、平面图、安装接线图、原理图都是简 图。
电气设计施工图纸绘制基本知识3
图纸的一般规定
电气设计施工图纸绘制基本知识3
请简要画出本教室电器设备平面布置图 问题： 开关的状态 图例的大小 灯管、插座的方向
电气设计施工图纸绘制基本知识3
一、电气符号 （一）电气图用图形符号的绘制与使用
电气设计施工图纸绘制基本知识3
（2）位置布局法 位置布局法是指在图中，元件符号的位置按该元件
的实际位置在图中布局。平面图、安装接线图就是采 用这种布局法。
电气设计施工图纸绘制基本知识3
4、中断表示法
当电路图很复杂，需要几张图纸才能绘出， 那么对于连接到另一张图纸上的连接线，应在 中断处注明图号、张次、图幅分区代号等标记。
电气设计施工图纸绘制基本知识3
电气设计施工图纸绘制基本知识3
（3）电气系统主要是由电气元件和电气 连接线构成，所以电气元件和电气连接 线是电气工程图描述的主要内容。
（4）位置布局法和功能布局法是电气工 程图中两种最基本的布局方法。
电气设计施工图纸绘制基本知识3
（5）电气设备和线路在平面图中用图例表示， 其空间位置不用立面图表示，而是在平面图上 标注安装标高或用施工说明来表示。
（三）项目代号
项目代号是由拉丁字母、阿拉伯数字、特定的 前缀符号等并按照一定的规律组成。
一个完整的项目代号由4个代号段组成。即高 层代号、位置代号、种类代号、端子代号。
在每个代号段之前还有个前缀符号，作为代 号段的特征标记。
电气设计施工图纸绘制基本知识3
二、电气图的绘制方法 1、用于线路的表示法
三、建筑电气工程图的阅读方法 1、电气工程图的特点
（1）简图是电气工程图的主要形式，它是用图形符号或 简化外形表示系统或设备之间相互关系的图。 电气系统图、平面图、安装接线图、原理图都是简 图。
电气控制原理图
PPT文档演模板
Q
SB
FU
KM
KR
M
n
3~
吸合后自锁
电气控制原理图
停止
停止时，按 下停止按钮 SB2，则交流 接触器断电， 使衔铁释放触 头将常开触点 断开，电动机 停转。
PPT文档演模板
SB1
Mn 3~
电气控制原理图
短路保护
当电路出现短
路时，线路电流
突然变大，熔断
器烧断而切断线
路电源，电动机
FU
就可以实现对电动机 KM 的点动控制。按下起
动按钮电动机就转动，
一松手就停止。点动
控制在生产中也是常
M
见的。
3~
SB1
FR
KM SB2
PPT文档演模板
电气控制原理图
2．正反转控制线路
在生产上往往要求运
A BC
动部件向正反两个方向
运动。也就是让电动机
Q
做正反转运动。我们在
学习电动机的工作原理
时已经知道，只要将接 KMF
KM1 FR1
FU
FU
KM1
KM1
KM2
FR1
FR2
M
M
3~
3~
主电路
PPT文档演模板
KM1
SB3
SB4
KM2
KM2 FR2
控制电路
电气控制原理图
这样实现顺序 控制可不可以?
不可以 !
两电机各自要有独立
KM1
的电源；这样接，主触头
（KM1）的负荷过重。
KM2
FR
M 3~
PPT文档演模板
FR M
主电路
KMR
到电源的任意两根联线
Q
SB
FU
KM
KR
M
n
3~
吸合后自锁
电气控制原理图
停止
停止时，按 下停止按钮 SB2，则交流 接触器断电， 使衔铁释放触 头将常开触点 断开，电动机 停转。
PPT文档演模板
SB1
Mn 3~
电气控制原理图
短路保护
当电路出现短
路时，线路电流
突然变大，熔断
器烧断而切断线
路电源，电动机
FU
就可以实现对电动机 KM 的点动控制。按下起
动按钮电动机就转动，
一松手就停止。点动
控制在生产中也是常
M
见的。
3~
SB1
FR
KM SB2
PPT文档演模板
电气控制原理图
2．正反转控制线路
在生产上往往要求运
A BC
动部件向正反两个方向
运动。也就是让电动机
Q
做正反转运动。我们在
学习电动机的工作原理
时已经知道，只要将接 KMF
KM1 FR1
FU
FU
KM1
KM1
KM2
FR1
FR2
M
M
3~
3~
主电路
PPT文档演模板
KM1
SB3
SB4
KM2
KM2 FR2
控制电路
电气控制原理图
这样实现顺序 控制可不可以?
不可以 !
两电机各自要有独立
KM1
的电源；这样接，主触头
（KM1）的负荷过重。
KM2
FR
M 3~
PPT文档演模板
FR M
主电路
KMR
到电源的任意两根联线
《电气制图与CAD》PPT课件 9.1电气原理图的绘制
电气原理图的绘制
绘制新图
4）将“标题栏文字层”设 置为当前层。在标题栏中填 写原理图相关信息。最终完 成电气原理图如图所示。
谢谢大家！
电气原理图的绘制
概述
绘制电气原理图应遵循以下原则： （1）电气控制电路一般分为主电路和辅助电路。辅助电路又可分为控制 电路、信号电路、照明电路和保护电路等。 主电路是指从电源到电动机的大电流通过的电路，其中电源电路用水平 线绘制，受电动力设备及其保护电器支路应垂直于电源电路画出。
电气原理图的绘制
电气原理图的绘制
概述
如图所示为按 钮接触器星角启动 电气原理图。下面 通过绘制该原理图 来说明电气原理图 的绘制过程。
电气原理图的绘制
绘制新图
在绘制一幅新图之前应根据所绘制图形大小，确定绘图比例和图形 尺寸，建立或调用符合国家制图标准的样板文件。绘图应尽量采用1：1 比例，如需绘制其他比例图样，通常先按1:1比例绘制图形，然后使用比 例命令将所绘图形缩放到所需比例，再将缩放后图形移至样板图中。
电气原理图的绘制
绘制新图
2）将“连接线层”设置为 当前层。使用【直线】命令 依次连接实体元件，完成效 果如图所示。
电气原理图的绘制
绘制新图
3）将“文字层”设置为当 前层。在“文字样式”对 话框中设置“注释文字” 样式。如图所示。
电气原理图的绘制
绘制新图
对图中各元器件 添加文字标号， 如图所示。
电气原理图的绘制
概述
（3）采用电器元件展开图的画法。同一电器元件的各部分可以不画在一 起，但需用同一文字符号标出。若有多个同一种类的电器元件，可在文 字符号后加上数字序号，例如KM1、KM2。 （4）在原理图中，所有电器按自然状态画出。所有按钮、触点均按电器 没有通电或没有外力操作、触点没有动作的原始状态画出。 （5）在原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。 无直接联系的交叉导线连接点不画黑圆点。
电气原理图绘制方法

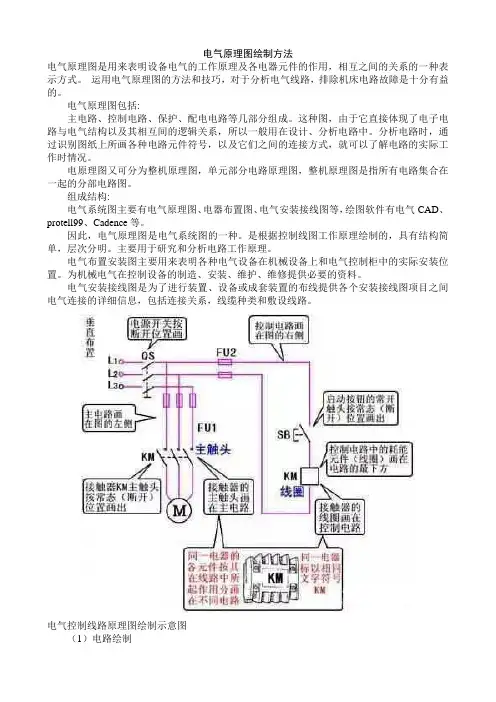

电气原理图绘制方法电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。
运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。
电气原理图包括:主电路、控制电路、保护、配电电路等几部分组成。
这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。
电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。
组成结构:电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
因此，电气原理图是电气系统图的一种。
是根据控制线图工作原理绘制的，具有结构简单，层次分明。
主要用于研究和分析电路工作原理。
电气布置安装图主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置。
为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。
电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气控制线路原理图绘制示意图（1）电路绘制原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。
原路图可水平布置，也可垂直布置。
水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。
垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。
电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。
直流电源则正端在上，负端在下画出。
主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。
电气制图与读图课件
图纸所描述的电路。
电力系统图实例解析
实例一
01
某地区电力系统图，包括发电厂、变电站、输电线路等部分的
绘制与读图解析。Biblioteka 实例二02某企业电力系统图，重点解析其配电系统、用电设备和控制系
统的绘制与读图技巧。
实例三
03
某家庭电力系统图，介绍家庭用电设备的连接方式和读图要点
，以及如何根据图纸进行电路检修。
06
Fritzing
开源的电子设计软件，适合初学者和创客使用，提供多种电子元件符 号和电路板设计功能。
制图软件的基本操作
创建新文档 添加电气元件
绘制电路 添加文本和标注
启动软件后，选择“新建”命令，根据需要选择合适的图纸大 小和单位。
在软件提供的元件库中选择需要的元件，将其拖拽到图纸上， 并放置在合适的位置。
按照实际连接顺序绘制电路图。 标注清晰、准确，易于理解。
02
电气元件与符号
常用电气元件介绍
开关元件
用于控制电路的通断，包括断路器、接触器 等。
电容元件
用于储存电能，具有隔直通交的功能。
电阻元件
用于电路中限制电流，消耗电能并产生热量 。
电感元件
用于储存磁场能量，具有阻交流通直流的功 能。
电气元件的符号表示
标注文字和参数
在电路图上标注必要的文字和参数，如元件 编号、名称和规格等。
控制电路图的读图方法
熟悉图形符号
掌握电气制图中的基本图形符号，以便 正确理解电路图。
理解工作流程
根据电路的工作流程，分析电流的流 向和通断状态，理解控制逻辑。
分析电路组成
了解电路的组成和功能，分析各元件 的作用和工作原理。
检查电路的安全保护措施
电力系统图实例解析
实例一
01
某地区电力系统图，包括发电厂、变电站、输电线路等部分的
绘制与读图解析。Biblioteka 实例二02某企业电力系统图，重点解析其配电系统、用电设备和控制系
统的绘制与读图技巧。
实例三
03
某家庭电力系统图，介绍家庭用电设备的连接方式和读图要点
，以及如何根据图纸进行电路检修。
06
Fritzing
开源的电子设计软件，适合初学者和创客使用，提供多种电子元件符 号和电路板设计功能。
制图软件的基本操作
创建新文档 添加电气元件
绘制电路 添加文本和标注
启动软件后，选择“新建”命令，根据需要选择合适的图纸大 小和单位。
在软件提供的元件库中选择需要的元件，将其拖拽到图纸上， 并放置在合适的位置。
按照实际连接顺序绘制电路图。 标注清晰、准确，易于理解。
02
电气元件与符号
常用电气元件介绍
开关元件
用于控制电路的通断，包括断路器、接触器 等。
电容元件
用于储存电能，具有隔直通交的功能。
电阻元件
用于电路中限制电流，消耗电能并产生热量 。
电感元件
用于储存磁场能量，具有阻交流通直流的功 能。
电气元件的符号表示
标注文字和参数
在电路图上标注必要的文字和参数，如元件 编号、名称和规格等。
控制电路图的读图方法
熟悉图形符号
掌握电气制图中的基本图形符号，以便 正确理解电路图。
理解工作流程
根据电路的工作流程，分析电流的流 向和通断状态，理解控制逻辑。
分析电路组成
了解电路的组成和功能，分析各元件 的作用和工作原理。
检查电路的安全保护措施
电气原理图的绘制
2 电气原理图作用
适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也 是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。
二、电气原理图
闸刀开关 QS
3 电气原理图与实物关系
交流接触器 KM
熔断器 FU 按钮（常闭） SB
热继电器 FR
三相异步 电动机
M
按钮（常开） SB M 3~
二、电气原理图
5 电气原理图标准
电气图绘制必须遵守国家标准局颁布的最新电气制图标准。目前主要有： GB/GT4728—1996~2000《电气简图用图形符号》 GB7159— 1987《电气技术中的文字符号制定通则》 GB4026—1992《电器设备接线端子和特定导线线端的识别及应用字母数字 系统通则》 GB/T6988.3-1997《电气制图、接线图和接线表》 GB/T6988.1~4—2002《电气技术文件的编制》
《电气控制与PLC》
电气图样的绘制
一、电气控制系统图
1 电气控制系统
电气控制系统：由许多电气元件按一定要求联接而成的系统。
2 电气控制系统图
电气控制系统图： 为了便于电气控制系统的设计、分析、安 装、调整、使用和维修，需要将电气控制系统中各电气元件及其 联接线路，用一定的图形表达出来，这种图就是电气控制系统图。
8
电气原理图标号
线路采用字母、数字、符号及其组合标记。 三相交流电源采用L1、L2、L3标记，中性 线采用N标记。 电源开关之后的三相交流电源主电路分别 按U、V、W顺序标记。 分级三相交流电源主电路采用三相文字代 号U、V、W前加上阿拉伯数字1、2、3等来 标记如：1U、1V、1W及2U、2V、2W等。 控制电路采用阿拉伯数字编号，一般由三 位或三位以下的数字组成。 标记方法按“等电位”原则进行。 在垂直绘制的电路中，标号顺序一般由上 至下编号；凡是被线圈、绕组、触点或电阻、 电容元件所间隔的线段，都应标以不同的阿 拉伯数字来做为线路的区分标记。
适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也 是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。
二、电气原理图
闸刀开关 QS
3 电气原理图与实物关系
交流接触器 KM
熔断器 FU 按钮（常闭） SB
热继电器 FR
三相异步 电动机
M
按钮（常开） SB M 3~
二、电气原理图
5 电气原理图标准
电气图绘制必须遵守国家标准局颁布的最新电气制图标准。目前主要有： GB/GT4728—1996~2000《电气简图用图形符号》 GB7159— 1987《电气技术中的文字符号制定通则》 GB4026—1992《电器设备接线端子和特定导线线端的识别及应用字母数字 系统通则》 GB/T6988.3-1997《电气制图、接线图和接线表》 GB/T6988.1~4—2002《电气技术文件的编制》
《电气控制与PLC》
电气图样的绘制
一、电气控制系统图
1 电气控制系统
电气控制系统：由许多电气元件按一定要求联接而成的系统。
2 电气控制系统图
电气控制系统图： 为了便于电气控制系统的设计、分析、安 装、调整、使用和维修，需要将电气控制系统中各电气元件及其 联接线路，用一定的图形表达出来，这种图就是电气控制系统图。
8
电气原理图标号
线路采用字母、数字、符号及其组合标记。 三相交流电源采用L1、L2、L3标记，中性 线采用N标记。 电源开关之后的三相交流电源主电路分别 按U、V、W顺序标记。 分级三相交流电源主电路采用三相文字代 号U、V、W前加上阿拉伯数字1、2、3等来 标记如：1U、1V、1W及2U、2V、2W等。 控制电路采用阿拉伯数字编号，一般由三 位或三位以下的数字组成。 标记方法按“等电位”原则进行。 在垂直绘制的电路中，标号顺序一般由上 至下编号；凡是被线圈、绕组、触点或电阻、 电容元件所间隔的线段，都应标以不同的阿 拉伯数字来做为线路的区分标记。
《电气原理图绘制》PPT课件
同一个元件的各个部分可以放置在不同的位置上甚至不同的图纸上但必须用相同的文字符号标原理图中的所有电器元件和设备的可动部分都按没有通电或没有受外力作时的状态画出
电气原理图绘制
1
电气原理图的绘制
如何把你的电气控制实现原理表达出来？ 用工程图纸的方式。 电气控制原理如何同他人交流？ 用工程图纸的方式。 如何绘制规范的电气工程图（电气原理图）？
饲料运输机电气 控制原理图
图号 比例
设计 张三（××） 第 1 张 共 1 张
制图 审核
李四（××） 王五（××）
武汉纺织大学 电气工程11101班
6. 完整的电气系统图
（1）电气原理图 （2）电器元件布置图
电器元件布置图绘出设备上所有电气设备和电器元件的实 际位置。 （3）接线图
它表示在设备电控系统各单元和各元器件间的接线关系， 并标注所需数据。
1. 图纸的准备
1.1 图纸幅面(GB/T14689—93)
B
B
e
c
a
c
e
e
L
L
c
e
幅面代号 B×L a c e
基本幅面及图框尺寸
A0
841×1189
A1
A2
594×841 420×594
25
10
20
mm
A3
297×420
A4
210×297
5 10
1.2 图框格式
纸边界线
e e
e
e
图框线
标题栏
L
QS
L1
U
FU3 1 FR 2
L2
V
SB1
L3
W
1.5mm2 FU1
3
SB2
电气原理图绘制
1
电气原理图的绘制
如何把你的电气控制实现原理表达出来？ 用工程图纸的方式。 电气控制原理如何同他人交流？ 用工程图纸的方式。 如何绘制规范的电气工程图（电气原理图）？
饲料运输机电气 控制原理图
图号 比例
设计 张三（××） 第 1 张 共 1 张
制图 审核
李四（××） 王五（××）
武汉纺织大学 电气工程11101班
6. 完整的电气系统图
（1）电气原理图 （2）电器元件布置图
电器元件布置图绘出设备上所有电气设备和电器元件的实 际位置。 （3）接线图
它表示在设备电控系统各单元和各元器件间的接线关系， 并标注所需数据。
1. 图纸的准备
1.1 图纸幅面(GB/T14689—93)
B
B
e
c
a
c
e
e
L
L
c
e
幅面代号 B×L a c e
基本幅面及图框尺寸
A0
841×1189
A1
A2
594×841 420×594
25
10
20
mm
A3
297×420
A4
210×297
5 10
1.2 图框格式
纸边界线
e e
e
e
图框线
标题栏
L
QS
L1
U
FU3 1 FR 2
L2
V
SB1
L3
W
1.5mm2 FU1
3
SB2
常用电气图纸制图规范通用课件
比例与布局
比例用于表示图纸上的实物大小与实际尺寸的比例关系，布 局应合理、美观。
电气图纸的比例应根据实际情况选择，常用的比例有1:100、 1:200等。布局应遵循“均匀、对称、美观”的原则，将图纸 内容合理地分布在图纸上，使阅读者能够清晰地理解图纸内 容。
02
电气元件符号与标注
元件符号标准
01
元件之间的连接应使用标准化的连接 符号和标记，如线段、箭头、接口等 。
电路图的注释与标注
电路图中应使用简洁明了的注释和标注，以帮助 理解电路的工作原理和元件的作用。
标注应包括元件的型号、规格、参数等必要信息 ，以及连线、接口等的标识。
注释应使用标准的文字符号和缩写，避免使用过 于口语化的表述。
电路图的简化表示
过于复杂的词汇和语句。
数字标注
02
对于有数字参数的元件，应按照规定的格式进行标注，如电压
、电流、电阻值等。
符号标注
03
应遵循相关标准，正确使用电气元件符号进行标注，注意符号
的正确性和规范性。
接线端子标记
端子标记原则
应清晰、简洁地标记接线端子的 名称、功能和连接顺序等信息。
标记方法
可以采用字母、数字、符号等不 同方式进行标记，具体方法应根 据相关标准和实际情况选择。
电缆标记与敷设
电缆标记
应清晰、简洁地标记电缆的名称、规 格、长度等信息，可以采用适的敷设方式 ，如明敷、暗敷等，同时应遵循相关 标准和规范，确保安全、可靠。
03
电气原理图绘制规范
电路图的布局
电路图布局应遵循简洁明了的原 则，尽量减少不必要的元件和连
图纸存档管理
分类归档
将图纸按照项目或类型 进行分类，便于查找和
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布线是否合理美观 检测、安装、调试的过程中工具、
仪表的使用是否合理、正确 是否正确执行安全文明操作规程
试运行是否达到控制要求
电气原理图的绘制
电气原理图的绘制
XXXXX XXXXX
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
电气原理图的绘制
工艺要求
（3）布线应横平竖直，分布均匀。变换走向时
应垂直转向。
（4）布线时严禁损伤线芯和导线绝缘。
（5）布按线照顺序接一线般图以接触器为中心，由里向外， 进行编码 由低进至行高接，线先控制电路，后主电路的顺序 套管套装
进行，以不妨碍后续布线为原则。
电气原理图的绘制
➢实验、练习
（6）在每根剥去绝缘层导线的两端套上编码
套管。所有从线一个路接的线安端装子与（或调接试线桩）
到另一个接线端子（或接线桩）的导线
必须连续，中间无接头。
（7）导线与接线端子或接线桩连接时，不得
进行压绝线缘型层的、不反圈及不露铜过长。 工艺要求 （8选）择同一及元测件量、同回路的不同接点的导线间
距离应保持一致。
（9）一个电器元件接线端子上的连接导线不
熟悉电动机基本控制线路的一般安装 步骤和工艺要求。
认真识读接触器自锁正转控制线路的原理图， 明确线路的构成和工作原理。
根据电动机的规格选配低压电器、工具 及仪表。 检测低压电器及电动机的性能是否完 好可用。 画布置图及接线图
电气原理图的绘制
➢实验、练习
（1）断路器、熔断器的受电端子应安装在控制板的
（2故）障况用。万检用测表与检排查线除路的通断情
ቤተ መጻሕፍቲ ባይዱ
通电试车
电气原理图的绘制
➢实验、练习
线路的安装与调试 自 检
故障检测与排除
（1）故障检查前调查了解 （2）确定故障范围 （3）确定故障点 （4）排除故障
（5）通电试车 通电试车
电气原理图的绘制
➢实验、练习
线路的安装与调试
低压电器在接入前是否进行性能检测 元器件的布局是否合理、安装是否正确 接线是否正确牢固，电气接触是否良好
外侧，并确线保路熔的断安器装的受与电调端试为底座的中心端。
（2）各元件的安装位置应整齐、均称，间距合理，便 于元件的更换。
（3）紧固各元件时，用力要均匀，紧固程序适当，在 紧固熔断器、接触器等易碎元件时，应该用手按 住元件一边轻轻摇动，一边用旋具轮换旋紧对角 线上的螺钉，直到手摇不动后，再适当加固旋紧 些即可
绘制 2、手动顺序控制线路的安装与调试。
难点 1、电气安装接线图的绘制 2、线路安装布线
电气原理图的绘制
➢内容讲解
绘制手动顺序控制线路电气布置图 绘制手动顺序控制线路电气安装接线图
电气原理图的绘制
➢内容讲解
一、控制电路实现顺序控制的手动顺序控制线路电气布置图的绘制
电气原理图
电气原理图的绘制
➢内容讲解
按照得接多于线两图根，每节接线端子板上的连接 进行编码
进导行线接一线般只允许连接一根。
套管套装
电气原理图的绘制
➢实验、练习
线路的安装与调试
自 检
（1）按电路图或接线图从电源端 开始，逐段核对接线及接线 端子处线号是否正确，有无 漏接、错接之处。检查导线 接点是否符合要求，压接是 否牢固。同时注意接点接触 应良好，以避免带负载运转 时产生闪弧现象。
按照布置图进 行元件的安装
元件 安装
工艺要求
电气原理图的绘制
➢实验、练习
（1）布线通道要尽可能少线，路同的路安并行装导与线调按试主、
控电路分类集中，单层密排，紧贴安装面
布线。
（2）同一平面的导线应高低一致或前后一致，
不能交叉，非交叉不可时，该根导线应在
接进线子行引线出型时的就水平架空跨越，且必须走 线选合理择。及测量
电气元件布置图
电气原理图的绘制
➢内容讲解
二、控制电路实现顺序控制的手动顺序控制线路电气安装接线图的绘制
电气安装接线图
电气原理图的绘制
➢实验、练习
线路的安装与调试
1 安装前准备工作 2
安装元件
线路的安 装与调试
3
5 评价标准 4
调试 布线
电气原理图的绘制
➢实验、练习
安装前 的准备 工作
线路的安装与调试
手动顺序控制线路 电气元件布置及安装接线图
电气原理图的绘制
XXXXX XXXXX
➢授课流程
学习目标
授
课
流
重点、难点
程
内容讲解 实验、练习
电气原理图的绘制
➢学习目标
能够熟练绘制手动顺序控制线路 电气布置图及安装接线图
能够正确安装、调试手动顺序控制线路
电气原理图的绘制
➢重点、难点
重点 1、手动顺序控制线路电气布置图与电气安装接线图的
仪表的使用是否合理、正确 是否正确执行安全文明操作规程
试运行是否达到控制要求
电气原理图的绘制
电气原理图的绘制
XXXXX XXXXX
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
电气原理图的绘制
工艺要求
（3）布线应横平竖直，分布均匀。变换走向时
应垂直转向。
（4）布线时严禁损伤线芯和导线绝缘。
（5）布按线照顺序接一线般图以接触器为中心，由里向外， 进行编码 由低进至行高接，线先控制电路，后主电路的顺序 套管套装
进行，以不妨碍后续布线为原则。
电气原理图的绘制
➢实验、练习
（6）在每根剥去绝缘层导线的两端套上编码
套管。所有从线一个路接的线安端装子与（或调接试线桩）
到另一个接线端子（或接线桩）的导线
必须连续，中间无接头。
（7）导线与接线端子或接线桩连接时，不得
进行压绝线缘型层的、不反圈及不露铜过长。 工艺要求 （8选）择同一及元测件量、同回路的不同接点的导线间
距离应保持一致。
（9）一个电器元件接线端子上的连接导线不
熟悉电动机基本控制线路的一般安装 步骤和工艺要求。
认真识读接触器自锁正转控制线路的原理图， 明确线路的构成和工作原理。
根据电动机的规格选配低压电器、工具 及仪表。 检测低压电器及电动机的性能是否完 好可用。 画布置图及接线图
电气原理图的绘制
➢实验、练习
（1）断路器、熔断器的受电端子应安装在控制板的
（2故）障况用。万检用测表与检排查线除路的通断情
ቤተ መጻሕፍቲ ባይዱ
通电试车
电气原理图的绘制
➢实验、练习
线路的安装与调试 自 检
故障检测与排除
（1）故障检查前调查了解 （2）确定故障范围 （3）确定故障点 （4）排除故障
（5）通电试车 通电试车
电气原理图的绘制
➢实验、练习
线路的安装与调试
低压电器在接入前是否进行性能检测 元器件的布局是否合理、安装是否正确 接线是否正确牢固，电气接触是否良好
外侧，并确线保路熔的断安器装的受与电调端试为底座的中心端。
（2）各元件的安装位置应整齐、均称，间距合理，便 于元件的更换。
（3）紧固各元件时，用力要均匀，紧固程序适当，在 紧固熔断器、接触器等易碎元件时，应该用手按 住元件一边轻轻摇动，一边用旋具轮换旋紧对角 线上的螺钉，直到手摇不动后，再适当加固旋紧 些即可
绘制 2、手动顺序控制线路的安装与调试。
难点 1、电气安装接线图的绘制 2、线路安装布线
电气原理图的绘制
➢内容讲解
绘制手动顺序控制线路电气布置图 绘制手动顺序控制线路电气安装接线图
电气原理图的绘制
➢内容讲解
一、控制电路实现顺序控制的手动顺序控制线路电气布置图的绘制
电气原理图
电气原理图的绘制
➢内容讲解
按照得接多于线两图根，每节接线端子板上的连接 进行编码
进导行线接一线般只允许连接一根。
套管套装
电气原理图的绘制
➢实验、练习
线路的安装与调试
自 检
（1）按电路图或接线图从电源端 开始，逐段核对接线及接线 端子处线号是否正确，有无 漏接、错接之处。检查导线 接点是否符合要求，压接是 否牢固。同时注意接点接触 应良好，以避免带负载运转 时产生闪弧现象。
按照布置图进 行元件的安装
元件 安装
工艺要求
电气原理图的绘制
➢实验、练习
（1）布线通道要尽可能少线，路同的路安并行装导与线调按试主、
控电路分类集中，单层密排，紧贴安装面
布线。
（2）同一平面的导线应高低一致或前后一致，
不能交叉，非交叉不可时，该根导线应在
接进线子行引线出型时的就水平架空跨越，且必须走 线选合理择。及测量
电气元件布置图
电气原理图的绘制
➢内容讲解
二、控制电路实现顺序控制的手动顺序控制线路电气安装接线图的绘制
电气安装接线图
电气原理图的绘制
➢实验、练习
线路的安装与调试
1 安装前准备工作 2
安装元件
线路的安 装与调试
3
5 评价标准 4
调试 布线
电气原理图的绘制
➢实验、练习
安装前 的准备 工作
线路的安装与调试
手动顺序控制线路 电气元件布置及安装接线图
电气原理图的绘制
XXXXX XXXXX
➢授课流程
学习目标
授
课
流
重点、难点
程
内容讲解 实验、练习
电气原理图的绘制
➢学习目标
能够熟练绘制手动顺序控制线路 电气布置图及安装接线图
能够正确安装、调试手动顺序控制线路
电气原理图的绘制
➢重点、难点
重点 1、手动顺序控制线路电气布置图与电气安装接线图的
