汽车转向器壳体加工装备设计讲解

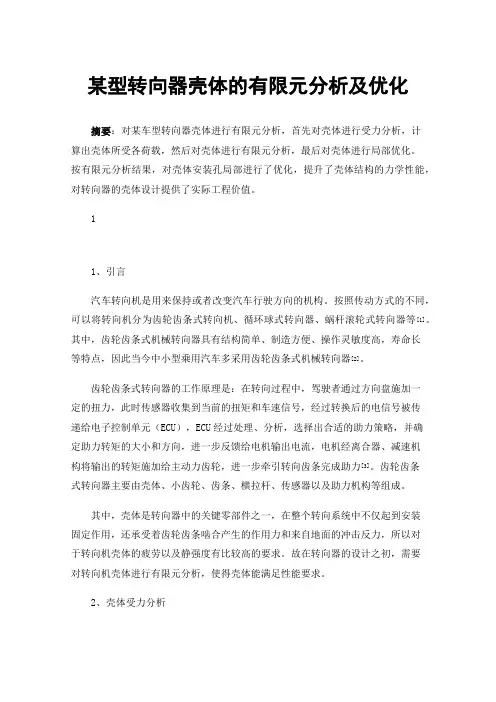

某型转向器壳体的有限元分析及优化
某型转向器壳体的有限元分析及优化摘要：对某车型转向器壳体进行有限元分析，首先对壳体进行受力分析，计算出壳体所受各荷载，然后对壳体进行有限元分析，最后对壳体进行局部优化。
按有限元分析结果，对壳体安装孔局部进行了优化，提升了壳体结构的力学性能，对转向器的壳体设计提供了实际工程价值。
11、引言汽车转向机是用来保持或者改变汽车行驶方向的机构。
按照传动方式的不同，可以将转向机分为齿轮齿条式转向机、循环球式转向器、蜗杆滚轮式转向器等[1]。
其中，齿轮齿条式机械转向器具有结构简单、制造方便、操作灵敏度高，寿命长等特点，因此当今中小型乘用汽车多采用齿轮齿条式机械转向器[2]。
齿轮齿条式转向器的工作原理是：在转向过程中，驾驶者通过方向盘施加一定的扭力，此时传感器收集到当前的扭矩和车速信号，经过转换后的电信号被传递给电子控制单元（ECU），ECU经过处理、分析，选择出合适的助力策略，并确定助力转矩的大小和方向，进一步反馈给电机输出电流，电机经离合器、减速机构将输出的转矩施加给主动力齿轮，进一步牵引转向齿条完成助力[3]。
齿轮齿条式转向器主要由壳体、小齿轮、齿条、横拉杆、传感器以及助力机构等组成。
其中，壳体是转向器中的关键零部件之一，在整个转向系统中不仅起到安装固定作用，还承受着齿轮齿条啮合产生的作用力和来自地面的冲击反力，所以对于转向机壳体的疲劳以及静强度有比较高的要求。
故在转向器的设计之初，需要对转向机壳体进行有限元分析，使得壳体能满足性能要求。
2、壳体受力分析本文所分析的壳体结构如图1所示。
壳体材料为ADC12，弹性模量70000MPa，泊松比0.33，密度为2.70×10-6Kg/mm3。
图1 壳体几何模型转向机壳体所受载荷来源于两部分：一部分来自齿轮齿条啮合产生的力，通过轴承作用到壳体上；另一部分来自齿条弯曲变形所产生的力，通过压块和齿条衬套传递到壳体上。
现分别对这两部分的力进行分析：小齿轮与齿条啮合产生三个方向的力，分别是：轴向力、径向力和切向力。
汽车转向器的加工工艺设计及夹具设计
汽车转向器的加工工艺设计及夹具设计一、汽车转向器加工工艺设计1.工艺路线设计：根据汽车转向器的结构和加工要求，确定加工工艺路线，包括各个加工环节的顺序和方法。
一般来说，汽车转向器的加工路线应包括车削、铣削、刨削、钻削、磨削等工序，具体的顺序和方法需要根据实际情况确定。
2.工艺参数设计：确定各个加工环节的加工参数，包括切削速度、进给速度、切削深度等等。
这些参数的选择需要考虑材料的硬度和切削性能，并通过实验和经验进行调整，以确保加工过程的稳定和产品的质量。
3.夹持方式设计：确定汽车转向器在加工过程中的夹持方式，包括使用夹具还是机械手等装置。
夹持方式的选择应考虑到加工过程对产品形状和精度的要求，以及操作人员的工作环境和工作强度，以确保夹持方式的稳定性和操作的便利性。
4.热处理和表面处理设计：对于需要进行热处理和表面处理的汽车转向器，需要在加工工艺设计中确定热处理的方式和参数，以及表面处理的方法和工艺流程。
这些处理过程对于产品的性能和耐用性具有重要影响，因此需要进行相关的实验和研究，以确保处理效果的稳定和产品质量的可靠性。
二、汽车转向器夹具设计1.夹具类型选择：根据汽车转向器的形状和加工要求，选择合适的夹具类型。
常见的夹具类型有机械夹持式、气动夹持式和液压夹持式等。
夹具的选择应考虑到夹持力的大小、夹持的稳定性、产品形状的复杂性和操作的便利性等因素。
2.夹具结构设计：根据夹具的类型和加工要求，设计夹具的具体结构。
夹具的结构应具有足够的强度和刚性，能够承受加工过程中的力和压力，同时具有一定的灵活性和可调性，以适应不同规格和形状的汽车转向器。
3.夹具定位设计：确定汽车转向器在夹具中的定位方式和位置，以确保产品在加工过程中的位置和角度的准确性。
夹具的定位方式一般有固定定位、可调定位和自动定位等，具体的选择应根据产品的形状和加工要求进行确定。
4.夹具附件设计：根据具体的加工要求，设计夹具的附件，包括刀具、卡盘、定位销等。
机械工艺夹具毕业设计231转向器壳体钻孔夹具设计说明书
摘要方向盘也被称为转向，转向器，转向系统，这是最重要的部分。
它的主要作用是增加传递到转向力，并在沿垂直于输送臂的变化的转向力。
该结构的转向形式可分为几种类型。
历史上曾有过许多形式的转向，现在比较常用的齿轮齿条，蜗杆曲柄指销式，循环球-齿条齿扇式，循环球式曲柄手指，蜗轮式等。
本文转向器壳体钻井工艺和夹具设计。
分水器外壳的孔中，形状精度和位置精度要求的尺寸精度非常高，并且反过来壳体相交的重合气缸布置成当在组合处理中，需要更准确和合理定位的壳体。
并逐渐整个壳体的部件的固定和准确定位，实现了钻孔的定位精度所要求的定位精度。
关键词：转向器壳体定位精度夹具设计Steering shell drilling fixture designSummarySteering is also called steering system, steering system, which is the most important part of the steering. Its role is to: increase the propagation direction of the steering wheel to change the power transmission and power steering linkage. Form of the steering structure can be divided into several types. Historically, there have been many forms of steering, there are currently more commonly used rack and pinion, worm crank the pin, recirculating ball - Fan-rack gear, recirculating ball crank pin and worm-type and so on.The main purpose of this system is to study the recirculating ball steering gear.This article discusses the recirculating ball steering gear housing bore and fixture design. Steering shell hole dimensional accuracy, shape accuracy and location accuracy requirements are very high, and the shell is a combination of two overlapping cross cylinder, and the arrangement process, the need for housing is more accurate, reasonable position. The housing member and the step of the overall behavior of the exact positioning, positioning accuracy of the correct positioning step to achieve the desired accuracy of drilling.Keywords：steering gear case positioning accuracy fixture design目录目录 (3)第一章绪论 (4)1.1 夹具的工作原理 (4)1.2夹具的分类 (4)1.3机床夹具的发展趋势 (4)1.4 本章小结 (5)第二章转向器壳体钻夹具的设计选择 (5)2.1 转向器壳体的分析 (5)2.2 机床的选择 (6)2.3 钻床夹具的选择 (6)2.4 选择钻模板 (7)2.5 钻套的选择 (8)2.6 钻套导引孔尺寸和公差的确定 (9)2.7 钻套高度选择和钻套与工件距离 (9)第三章工件在夹具中的定位 (10)3.1 工件定位的基本原理 (10)3.2 确定定位方案 (10)3.3 定位元件的选择与设计 (10)4.4 导向元件的选择 (12)第四章定位误差的分析与计算 (13)4.1 定位误差 (13)4.2 定位误差的组成及计算方法 (14)第五章工件的夹紧 (15)5.2 夹紧力的计算 (15)参考文献 (16)致谢 (17)第一章绪论1.1 夹具的工作原理1 工件加工对准夹具的准确位置。
转向器壳体是如何进行制作的？
转向器壳体是如何进行制作的？转向器壳体是用于汽车转向机构的重要组件，包括套管、转向节、万向节、液压缸等部件。
本文将详细介绍转向器壳体的制作过程。
1. 材料准备转向器壳体的制作需要用到各种材料，如钢板、铝板、镁合金板等。
根据不同的应用场景，选择不同的材料。
一般情况下，钢板的强度较高，适合用于重载汽车的转向器壳体制作；铝板的重量轻、耐腐蚀性好，适合用于运动型汽车的转向器壳体制作。
另外，还需要准备各种加工工具，如数控加工中心、车床、铣床、钻床等，以及测量工具，如卡尺、高度规等。
2. 制作工艺2.1 切割和翻边首先，根据设计图纸将所需材料切割成相应的尺寸。
然后使用翻边机对材料进行翻边，形成要求的弯曲形状，以适应转向器壳体所需的结构形式。
2.2 焊接将各部分翻边后的钢板通过焊接工艺连接成形，形成转向器壳体的基本框架。
2.3 加工将框架中所需的支撑、穿孔等零件通过加工工艺进行开孔、穿底、钻孔等处理，以满足结构要求。
2.4 表面处理转向器壳体表面处理包括喷漆、电泳等方法。
喷漆是最常见的方法，可以达到美观、防锈等效果。
电泳则可申铝膜或者其它金属膜层，增强产品的防腐性。
3. 质量检测制作完成后，需要进行各种质量检测，以确保转向器壳体的质量符合标准。
质量检测包括外观检查、尺寸测量、强度检测等，以保证产品安全、可靠。
4. 结束语转向器壳体是汽车转向机构中的重要组成部分，其制作工艺严格，需要采用不同的加工工艺。
制作过程中需要严格把控每一个环节，确保产品质量符合标准，以确保汽车的安全、稳定性。
工艺路线制定
1.设计任务1.1题目：EQ140汽车转向器壳体工艺及夹具设计1.2产品批量：2万件/年1.3任务要求:EQ140汽车转向器壳体零件图;毛坯图;机械加工工艺卡片一套;工艺装备设计－典型夹具结构装配图;工艺装备的主要零件图;设计说明书。
2.零件的分析2.1零件的作用采用动力转向系统的汽车转向所需的能量，在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机(或电机)驱动的油泵(或空气压缩机)所提供的液压能(或气压能)。
用以将发动机(或电机)输出的部分机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力不足的一系列零部件，总称为动力转向器。
而汽车转向器壳体是汽车转向器的一个重要组成部分。
壳体的三维图如下：2.2零件的工艺分析汽车转向器一共有五个重要的加工表面，这些表面不仅要满足自身的精度等级和粗糙度等级，同时他们之间也有一定的位置要求。
2.2.1底面T3底面的粗糙度要求是：的最大允许值为1.6。
采用的加工工艺方法是：粗铣半精铣精铣。
2.2.2侧面T1、T2侧面的粗糙度要求是：的最大允许值为3.2。
采用的加工工艺方法是：粗铣半精铣精铣。
2.2.3主轴孔D3、D4主轴孔的尺寸为，公差等级为IT7；主轴孔的粗糙度要求是：的最大允许值为1.6。
采用的加工工艺方法是：粗镗半精镗精镗。
2.2.4摇臂轴孔D1、D2靠内摇臂轴孔D1的尺寸为，公差等级为IT8；靠内摇臂轴孔的粗糙度要求是：的最大允许值为1.6。
采用的加工工艺方法是：粗镗半精镗精镗。
靠外摇臂轴孔D2的尺寸为，公差等级为IT8；靠外摇臂轴孔的粗糙度要求是：的最大允许值为3.2。
采用的加工工艺方法是：粗镗半精镗精镗。
D1对D2的表面跳动量为0.10。
2.2.5摇臂轴外圆摇臂轴外圆的基本尺寸是；摇臂轴外圆的粗糙度要求是：的最大允许值为6.3。
采用的加工工艺方法是：粗车半精车。
2.2.6 T1、T2对D3、D4垂直度0.05/100;T3对D1轴线的垂直度0.10/100;D1轴线和D3、D4轴线的垂直度0.05/100;T1 、T2同T3垂直度0.05/100;2.2.7 和同轴度用工艺保证，即采用一次装夹加工成型的方法来进行。
汽车方向器的壳体实践报告讲解
广东机电职业技术学院毕业综合实践报告目录摘要 (1)一、前言 (2)二、加工中心的组成、分类、特点及应用 (3)（一）加工中心的组成 (3)（二）加工中心按功能特征分类 (4)（三）加工中心的特点及应用 (4)三、XH-32G型立式加工中心的操作 (5)（一）XH-32G型立式加工中心的技术规格及功能特点 (5)（二）汽车方向器的壳体加工工艺 (6)四、加工中心常见故障及维修 (7)（一）电脑锣不能回零点 (7)（二）电脑锣正负硬限位报警 (7)五、实习总结 ......................................................................... 错误！未定义书签。
参考文献............................................................................ 错误！未定义书签。
摘要本文详细介绍XH-32G型立式加工中心作为一种经济型的数控机床，性价比高，被大中小型企业广泛采用。
本文以实习中使用的XH-32G型立式加工中心为例，详细分析论述该型号加工中心的性能、技术规格和操作要点加工中心的组成、分类，以及加工中心的特点和应用，通过亲自加工汽车方向器的壳体，进一步熟悉零件的加工工艺和加工方法，同时总结出加工中心工作过程中常出现的故障，一些自己在工作上做得不当的行为，更正并学习，端正自己的工作态度和作风，学会并解决有关简单故障的对策，进一步提高自身工作能力，做一名爱岗敬业的好员工。
关键词：加工中心汽车方向器的壳体加工工艺故障分析一、前言时间匆匆，转眼间实习期就要结束了，我在佛山市帝盟汽车零部件有限公司工作了几个月，刚到来公司还不习惯，现在慢慢熟悉了这里的环境，对工作有一定的目标，学会操作机床，慢慢地向编程方向前进。
开始慢慢熟悉机床的工作界面，通过不断的操作，慢慢熟练的掌握了机床的操作，对一些工作过程中出现的问题，一个又一个学习解决，自己慢慢喜欢上了这份工作。
汽车转向器壳体零件的加工工艺及其夹具设计概要
汽车转向器壳体零件的加工工艺及其夹具设计摘要本设计要求“以质量求发展，以效益求生存”，在保证零件加工质量的前提下，提高了生产效率，降低了生产成本，是国内外现代机械加工工艺的主要发展方向之一。
通过对壳体零件图分析及结构形式的了解，从而对壳体零件进行工艺分析。
然后再对精镗油缸孔进行夹具方案的确定。
关键词：壳体零件，夹具方案确定，油缸孔关键词 Abstract The design requirements, "quality development, efficiency of survival ", in ensuring the quality of parts processed under the premise of improving production efficiency, reduce production costs, domestic and foreign modern machining process one of the main development direction. Through the shell parts diagram analysis and understanding of structure, which parts of the shell process analysis. Fuel tank and then on fine boring holes to determine fixture program Key words：Shell Parts，Fixture scheme，Cylinder bore 湖北汽车工业院科技学院毕业（设计）湖北汽车工业院科技学院毕业（设计）论文目录 ................................................................ 1 绪论 ................................................................ 1 1.1 课题的来源、内容 .................................................. 1 1.2 本课题研究目的及意义 .............................................. 1 1.3 研究的切入点 ......................................................2 .............................................................. 2 零件分析 .............................................................. 3 2.1 技术要求及生产纲领计算 ............................................ 3 2.2 零件的工艺结构分析 ................................................3 2.3 主要尺寸分析 ...................................................... 3 2.4 毛坯的选择 .......................................................... 3 工艺方案设计 .......................................................... 5 3.1 基准的选择 ........................................................ 3.2 各表面加工方法与方案确定 .......................................... 3.3 各加工表面工序间余量的确定 ........................................ 3.4 制定工艺路线 ...................................................... 5 5 6 8 .............................................................. 4 工序设计 .............................................................. 9 4.1 工序 10 设计 ....................................................... 9 4.2 工序 20 设计 ....................................................... 9 4.3 工序 30 设计 ...................................................... 10 4.4 工序 40 设计 ...................................................... 11 4.5 工序 50 设计 ...................................................... 11 4.6 工序 60 设计 ...................................................... 12 4.7 工序 70 设计 ...................................................... 13 4.8 工序 80 设计 ...................................................... 14 4.9 工序 90 设计 ...................................................... 14 4.10 工序 100 设计 .................................................... 14 4.11 工序 110 设计 .................................................... 15 4.12 工序 120 设计 .................................................... 15 4.13 工序 130 设计 .................................................... 16 4.14 工序 140 设计 .................................................... 16 4.15 工序 150 设计 .................................................... 17 4.16 工序 160 设计 .................................................... 17 4.17 工序 170 设计 .................................................... 18 4.18 工序 180 设计 .................................................... 18 4.19 工序 190 设计 ..................................................... 1 ................................................. 5 镗床夹具总体方案确定 ................................................. 20 ........................................................ 336 结论与致谢 ........................................................ 33-34 ............................................................... 参考文献 ............................................................... 35 1 湖北汽车工业院科技学院毕业（设计）湖北汽车工业院科技学院毕业（设计）论文 1 课题的来源来源、 1.1 课题的来源、内容本课题是针对东风汽车传动轴有限公司制造车间实际的生产情况：壳体零件是汽车转向器主要的零部件，毛坯属砂型铸造，结构较复杂，加工精度高，加工路线长，现场实习时，发现该生产线废品率较高。
[工学]毕业论文-汽车转向器壳体转臂结合面安装孔钻削加工工艺装备设计
![[工学]毕业论文-汽车转向器壳体转臂结合面安装孔钻削加工工艺装备设计](https://img.taocdn.com/s3/m/46ef4fcff5335a8103d2206c.png)
[工学]毕业论文-汽车转向器壳体转臂结合面安装孔钻削加工工艺装备设计武汉理工大学毕业设计（论文）汽车转向器壳体转臂结合面安装孔钻削加工工艺装备设计学院（系）：机电工程学院专业班级： XXX 专业 XX 班学生姓名： XXX 指导教师： XXX学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包括任何其他个人或集体已经发表或撰写的成果作品。
本人完全意识到本声明的法律后果由本人承担。
作者签名：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权省级优秀学士论文评选机构将本学位论文的全部或部分内容编入有关数据进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
本学位论文属于1、保密囗，在年解密后适用本授权书2、不保密囗。
（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日武汉理工大学本科生毕业设计（论文）任务书学生姓名：XX 专业班级：XX指导教师：XX 工作单位：机电工程学院设计（论文）题目：汽车转向器壳体转臂结合面安装孔钻削加工工艺装备设计设计（论文）主要内容：汽车转向器壳体是汽车结构中的一个主要部件，其加工质量直接影响汽车整车的工作性能。
生产批量：70，000件/年，采用组合机床加工1.汽车转向器壳体加工总体工艺方案设计2.转向器壳体转臂结合面安装孔钻削加工组合机床设计3.转向器壳体转臂结合面安装孔钻削加工主轴箱设计要求完成的主要任务：1.查阅不少于10篇的相关资料，其中英文文献不少于两篇，完成开题报告；2.完成不少于2万英文（5000汉字）印刷符，且与选题相关的文献翻译工作；3.完成折合不少于5张1-2#图纸设绘工作量；4.完成一份10000字以上的设计计算说明书，设计计算说明书中涉及参考文献不少于10篇，其中外文文献不少于2篇必读参考资料：《汽车构造》《机械设计手册》《机械加工工艺人员手册》指导教师签名：系主任签名：院长签名（章）:武汉理工大学本科生毕业设计（论文）开题报告一、目的及意义汽车转向器是汽车的重要组成部分，也是决定汽车主动安全性的关键总成，它的质量严重影响汽车的操纵稳定性。
汽车转向器壳体工艺及夹具设计工艺课程设计说明书
工艺课程设计说明书一 设计主要任务题目：EQ140汽车转向器壳体工艺及夹具设计 工作量要求：1. EQ140汽车转向器壳体零件图2. 零件毛坯图3. 机械加工工艺卡片一套4. 工艺装备设计——典型夹具结构装配图5. 工艺装备的主要零件图6. 设计说明书 内容要求： 1.拟定工艺方案2.画出8个典型工序的工序流程图3.针对某一典型工序设计一套夹具 精镗摇臂轴内孔具——尚智 陈方生产纲领：20000件/年二 零件分析1. 零件的作用分析题目所确定的零件是EQ140汽车转向器壳体。
图1显示了该零件的外形。
该零件的0.03060φ+mm 孔与两个转向器轴承的外圈相配合，用以支承固定转向操纵机构末端的一根传动轴。
0.039039φ+mm 孔则通过另一对轴承支承固定摇臂轴。
两轴在空间上互相垂直，并通过传动机构将传动轴的转动（即驾驶员对方向盘输入的转动）减速传给摇臂轴，摇臂轴的摆动又带动转向直拉杆、转向节臂和转向横拉杆运动，驱动前轮转向。
壳体底平面上4个M14mm 的螺纹孔用以和车架连结；底平面上6个M8mm 的螺纹孔和端面8个M10mm 的孔用以连结端盖，使转向器传动机构完全密封于壳体中，保持轴系部件与传动副的润滑。
图一：solidworks 条件下的图示2 零件的主要加工工作量该零件属壳体类零件，螺栓装配面与轴承支承孔是其主要加工表面。
具体说来有以下三组加工表面。
I.主轴孔及其端面这一组加工表面包括：两个0.03060φ+mm 的孔（D3、D4面）及其倒角；尺寸为242mm 的两端面（T1、T2面），其与主轴孔轴线有0.05/100的垂直度要求；还有在平面上的8个M10的螺纹孔。
II.摇臂轴孔这一组加工表面包括：两个0.039039φ+mm 的孔（D1面）及其倒角；0.05056φ+mm的孔（D2面）；以及距底平面150mm 的轴孔端面。
III.底平面这一组加工表面主要是底平面与其上的8个螺纹孔。
三组加工表面之间有一定的尺寸与位置要求，主要是：（1）主轴孔与摇臂轴孔中心线联线垂直度公差为0.05/100，轴线间距72±0.05mm ；（2）摇臂轴孔中心线与底平面垂直度公差为0.10/100； （3）底平面与主轴孔间距50±0.2mm 。
汽车动力转向器壳体数控精镗孔组合机床设计
2020年2期设计创新科技创新与应用Technology Innovation and Application汽车动力转向器壳体数控精镗孔组合机床设计刘明（南京工程学院，江苏南京211102）前言随着国民经济的飞速发展，我国重型汽车市场发展迅速，其关键零部件动力转向器的产品产出持续扩张，国家产业政策鼓励其向高新技术产品方向发展，使得企业新增投资逐渐增多。
而作为动力转向器壳体中缸体孔及端面、摇臂轴孔的加工是壳体加工中非常关键的工序，其精度要求高且不易保证，加工难度大；其中两组孔的垂直度，孔的圆柱度及粗糙度，缸体孔和端面的垂直度都对加工机床提出了更高的要求。
为了解决这些难题，提高壳体精镗机床的整体技术水平，我们根据积累多年的丰富经验，结合现代加工技术，成功研制了动力转向器壳体数控精镗孔组合机床，该机床投产后完全达到了用户的各种工艺要求。
1机床研制1.1被加工零件零件名称：壳体GY110AX 零件材料：QT500-7GB1384-1988；硬度：HB156-1971.2关键加工工序及工艺要求加工工序要求见图1，该工序加工内容为：（1）精镗缸体孔：直径Ф110+0.03，孔的表面粗糙度Ra1.6，圆柱度0.015，深度265.5±0.2；端精车面，与缸体孔的垂直度0.03。
（2）精镗摇臂轴孔：Ф60+0.021和Ф72+0.03；要求孔的粗糙度Ra1.6。
（3）摇臂轴孔与缸体孔的垂直度保证在0.03，中心距保证90±0.05。
另外，还要求该机床通过更换刀具、调整中心距和程序，实现多品种动力转向器壳体的轮番生产。
1.3切削参数精镗缸体孔：V=86.4m/min ，n=250rpm/min ，f=0.15mm/rpm ，Vf=37.5mm/rpm 。
车端面：V =34.5-59.7m/min ，n =100rpm/min ，f =0.08mm/rpm ，Vf=8.0mm/rpm 。
精镗摇臂轴孔：V =73m/min ，n =332rpm/min ，f =0.12mm/rpm ，Vf=39.8mm/rpm 。
论转阀式液压助力转向器壳体加工方式
论转阀式液压助力转向器壳体加工方式一、概述转阀式液压助力式转向器总成，转阀的内部结构即阀芯与阀套的位置关系。
当汽车直线行驶时，来自液压助力泵的液压油经阀芯与阀套间的间隙，进入转向器油缸两端，转向器油缸两端的油压相等。
驾驶员转动方向盘时，阀芯与阀套的相对位置发生改变，使液压助力泵的液压油流入转向器油缸的某一端，而另一端与回油管路接通，转向器油缸促使汽车左转或右转，从而起到了转向助力的作用。
当驾驶员放松转向时，阀芯回到中间位置，失去了助力作用，此时转向轮在回正力矩的作用下自动回位。
一旦液压助力装置失效，该液压助力转向器即变成机械转向器。
此时转动转向盘，会通过转向柱带动阀芯转动，阀芯下端边缘有弧形缺口，转动一定角度后，带动小齿轮转动，再通过齿条传给左右横拉杆，即可实现汽车转向功能。
二、转向器壳体在转向器总成中的作用：齿轮齿条式转向器壳体（见图1），安装孔螺纹是壳体与转阀连接的安装孔，保证阀体内的齿轮与壳体内的齿条啮合，在受轴向力（前桥载荷1300Kg～1500Kg）时能够使车辆正常行驶。
三、转向器壳体的加工方式1、原加工转向器壳体的方式：加工转向器壳体的工序为：钻孔-倒角-攻丝3个工序，钻孔、倒角使用设备是台钻，攻丝使用设备是攻丝机，刀具选用直柄麻花钻头，不同品种的壳体更换不同的壳体夹具进行加工。
2、新设计转向器壳体多工位钻孔攻丝数控专机的加工方式：①合并转向器壳体加工工序、优化工艺：将转向器壳体加工的多道工序合并在同一台专机中加工。
②适应多种产品、不同尺寸的转向器壳体在钻孔攻丝数控专机上加工。
③采用多工位组合气动夹具设计，降低操作者劳动强度④设计专机夹具有快换功能，保证转向器壳体加工生产节拍，达到转向器壳体加工“一个流”的生产模式。
⑤采用复合刀具加工保证加工精度，钻孔、倒角一次加工完成。
四、转向器壳体钻孔攻丝数控专机设计（见图2）1.数控专机设计理念：满足上述设计转向器壳体钻孔攻丝数控专机目的五点要求外，还要满足公司的最大产量需求。
转向器装配教学设计方案
1. 知识目标：了解转向器的组成、工作原理及安装方法；掌握转向器的装配步骤和注意事项。
2. 技能目标：培养学生动手操作能力，使学生能够独立完成转向器的装配。
3. 素质目标：培养学生的团队协作能力、创新能力和实践能力。
二、教学重点与难点1. 教学重点：转向器的组成、工作原理及装配步骤。
2. 教学难点：转向器装配过程中的细节处理和注意事项。
三、教学过程1. 导入新课通过图片或视频展示转向器的应用场景，激发学生的学习兴趣，引出转向器的组成、工作原理及装配方法。
2. 理论学习（1）讲解转向器的组成：转向器主要由转向盘、转向拉杆、转向齿轮、转向器壳体等部件组成。
（2）讲解转向器的工作原理：当驾驶员转动转向盘时，转向拉杆带动转向齿轮转动，进而使转向器壳体中的转向齿轮转动，从而实现车辆转向。
（3）讲解转向器的装配步骤：①准备工具：扳手、螺丝刀、润滑脂等。
②检查转向器部件：确保各部件完好无损。
③装配转向拉杆：将转向拉杆插入转向齿轮，并用螺丝固定。
