第六章彩色全电视信号和彩色电视接受原理
彩色电视机原理
彩色电视机原理
彩色电视机是一种能够显示彩色图像的电视设备，其工作原理涉及到颜色混合、扫描、信号解调等多个方面。
在彩色电视机的显示过程中，需要经过图像源、信号处理、显示器等多个环节。
下面将详细介绍彩色电视机的原理。
首先，彩色电视机的图像源可以是摄像机、录像机、数字信号源等。
这些图像
源会将彩色图像信号转换成电信号，并通过天线、有线电视等方式传输到电视机。
其次，彩色电视机接收到电信号后，会经过信号处理环节。
在这个环节中，电
视机会对接收到的信号进行放大、解调、滤波等处理，以保证信号的质量和稳定性。
同时，彩色电视机还会对信号进行分解，分成亮度信号（Y信号）和色度信号（I、Q信号）。
然后，彩色电视机会通过扫描的方式将处理后的信号显示在屏幕上。
彩色电视
机的屏幕是由许多发光的像素点组成的，通过控制每个像素点的亮度和颜色，可以显示出丰富的彩色图像。
在扫描过程中，彩色电视机会按照一定的顺序逐行扫描屏幕上的像素点，从而形成完整的图像。
最后，彩色电视机会根据接收到的亮度信号和色度信号来控制每个像素点的亮
度和颜色。
通过混合这两种信号，彩色电视机可以显示出丰富的彩色图像。
同时，彩色电视机还会对显示的图像进行调整，以保证图像的清晰度和色彩的准确性。
总的来说，彩色电视机的原理涉及到图像源、信号处理、显示器等多个环节。
通过这些环节的协同作用，彩色电视机能够显示出清晰、丰富的彩色图像，为人们的生活带来了便利和乐趣。
彩色电视的工作原理
彩色电视的工作原理
彩色电视的工作原理是基于三原色混合的原理。
彩色电视屏幕是由非常多的像素点组成的，每个像素点都可以显示红、绿、蓝三种基本颜色中的一种或者多种。
在彩色电视的屏幕上，每一个像素点都有三种发光物质：红色荧光物质、绿色荧光物质和蓝色荧光物质。
当显示器接收到一个彩色信号时，它会根据这个信号的强度来控制每个像素点的三种颜色的亮度的比例。
信号的三个分量表示三种基本颜色的亮度，这些信号通过电子元件在电视屏幕上控制像素点的亮度。
当一个像素点的红、绿、蓝三种荧光物质同时发光，并且亮度比例合适时，人眼会感知到一个特定的颜色。
通过调整每个像素点三种颜色的亮度比例，彩色电视能够显示出各种颜色。
例如，如果一个像素点的红色和绿色的亮度增加，而蓝色的亮度减小，那么该像素点会显示出黄色。
这种基于三原色的混合原理能够表现出广泛的颜色范围和细腻的色彩变化。
同时，彩色电视还可以利用扫描线的方式逐行刷新屏幕，以呈现动态的画面效果。
总的来说，彩色电视的工作原理是通过控制像素点的红、绿、蓝三种颜色的亮度比例来显示各种颜色，从而实现彩色图像的显示。
电视信号接收与显示原理资料PPT课件
1，增益。
分立元件中放电路的增益约为60～ 70dB，集成中放电路的增益为40～50dB， 电视机各级增益可按下图进行估算。
25dB 高频头
72dB 中放
85dB
-12dB 检波
40dB 视放
显象管
.
53
2，幅频特性 下图所示为中频电视信号所要求的幅 频特性。
.
返回
60
6.2.3 视频信号检波
视频信号检波，有三种常用的方式，普通二极 管检波器，准同步检波器和锁相环（Phase Locked Loop）同步检波器（PLL同步检波）。
准同步检波器原理如下图所示：
已调图像 中频信号
限幅 放大器
模拟 乘法器
低通 视频信号 滤波器
.
61
.
62
准同步检波器的核心是模拟乘法器 准同步检波器存在以下两个缺点：
1. 有寄生调幅分量，使检波增益不能保持恒 定。
2. 产生相位抖动，使视频信号会出现失真
.
63
大屏幕彩电大都采用PLL同步检波器，如下图所 示
鉴相器
图像中频信号
VCO
90度相移
开关信号
同步检波
低通滤波
视频 信号输出
PPL同步检波器原理图
.
64
6.3模拟电视机视频电视信号的处 理
通过视频检波得到的彩色全电视信号，尚 需经过一系列处理，才能还原为色差信号 或基色信号，供激励彩色显像管之用。这 种视频电视信号的处理过程较为复杂，但 却是接收彩色电视信号时的一个核心环节。 对视频图像信号进行的处理，一般称为彩 色电视信号的解码，它是编码的逆过程。 PAL解码器的5步 5步
下图是最基本的PAL制彩色电视接收机的方框 图
彩色电视机原理第六章高频调谐器(高频头)
第六章 高频调谐器(高频头) 3. 与天线、 馈线有良好的匹配关系
为了完全吸收天线的发射功率，要求高频头输入阻抗与馈 线的输出阻抗匹配，高频头的输出阻抗与天线分支器输入 阻抗匹配。 调谐器输入、输出阻抗均设计为75 Ω。 • 采用特性阻抗为75 Ω的同轴电缆线直接相连就可以匹配。
同轴电缆
第六章 高频调谐器(高频头)
2、电调谐
通过改变回路中的电容进行频道选择，采用变容二极管代替 可变电容。无机械触点、 寿命长。 在波段范围内频率连续可 调, 但频率位置不能固定, 在更换台时需临时调整，或者多路 频道预选器。
第六章 高频调谐器(高频头) 6.1.2 对高频头的主要性能要求
1. 噪声系数小、 功率增益高、 放大器工作稳定 电视机整机输出信噪比的好坏, 主要取决于调谐器高放 级噪声系数的大小。 多级放大器总的噪声系数可以表示为
• 转盘式高频头, 它们的线圈在1~5频道和6~12频道中, 有些是共用 的, 用一个可变电感进行微调。 因为线圈与线圈之间互相牵制, 所 以调试比较麻烦, 在更换频道时都需要重新进行微调。 但触点少, 结构紧凑、 机械故障可能性小。Biblioteka 第六章 高频调谐器(高频头)
二、 电子调谐原理
1. 变容二极管及电子调谐基本原理
(3) 变频：通过混频器将图像高频信号 (fP) 和伴音高频信号 (fS) 变换成各自固定的图像 中频 (fPI) 和第一伴音中频 (fSI) 信号, 然后送到中频放大器。
第六章 高频调谐器(高频头)
高频调谐器的分类:
1、机械调谐 通过改变电感进行频道选择。开关每转动一档, 就可切换一 个频道, 不需另加选台装置。电性能稳定, 维修调整均方便。 主要缺点是体积大、机械结构复杂, 并且机械触点多, 用久易 发生接触不良 。
彩色电视机的工作原理
彩色电视机的工作原理
彩色电视机的工作原理是通过将传输的黑白图像信号分解为红、绿、蓝三个基本颜色的信号，再通过叠加这三个颜色的光来还原彩色图像。
具体来说，彩色电视机的工作原理包括以下几个步骤：
1. 图像信号输入：图像信号源（例如电视节目、DVD等）将
图像信号传输到电视机中。
这些信号由控制部分（例如电视机的主板）处理，并送到后续的电子元件中。
2. 讯号解调：传输过程中的图像信号是以载频的方式传输的，彩色电视机需要将这种调制的信号还原为原始的图像信号。
这个过程称为讯号解调。
通过解调，得到了黑白图像信号。
3. 颜色解码：通过颜色解码电路，将黑白图像信号分解为红、绿、蓝三个基本颜色信号。
这是通过采用彩色差拣选的方式实现的。
4. 发射电子束：彩色电视机使用显象管（CRT）技术，其中包括一个电子枪。
红、绿、蓝三个基色的信号通过对应的发射电子枪产生电子束。
这些电子束经过加速和聚焦，从而形成了定位准确的电子束。
5. 荧光屏发光：电子束轰击带有荧光材料的屏幕上时，荧光屏上的物质会受到激发并发光。
红、绿、蓝三个基色的荧光产生了不同波长的光，从而形成彩色图像。
6. 图像显示：荧光屏上发光的图像经过透明的阴极射线管（CRT）面板，通过玻璃面板和其后续的光学系统，最终达到观察者的眼睛。
通过这个工作原理，彩色电视机能够还原传输过来的彩色图像，并展示给用户观看。

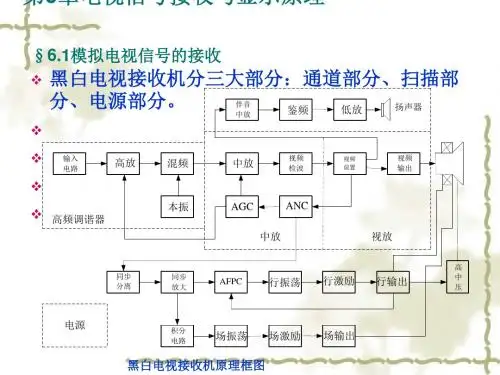

电视信号接收与显示原理(PPT 54张)
合成磁场
加速
减速
加速
6.3.3色度信号处理
1.带通放大器与自动彩色控制（ACC）电路 为保证色度信号幅度稳定，用色同步信号峰值检波取得的控制 电压，控制色度带通放大器的增益。 2.色度信号与色同步信号的分离 由行同步脉冲经过一定的延时产生门控脉冲，控制交替导通的 色同步消隐电路和色同步选通电路。 3. u(t)和v(t)分离 通过梳状滤波器进行频谱分离（见第3章） 4.同步检波 用两个模拟乘法器组成同步检波器（见第3章） 5.副载波恢复电路
中放幅频特性的数学分析
设图像中频为 Ω
0
，当 Ω ＝ Ω 0 时，中放幅频特性为1(对应于A点)；
双边带部分的中频放大：
1 1 ut ( ) U c o s t ＋ （ 1 － ） U c o s ＋ t （ 1 ＋ ） U c o s t c 0 m m 0 m m m 0m 2 2 1 1 ＝ U c o s t ＋ U c o s ＋ t U c o s t c 0 m 0 m m 0m 2 2 1 1 － U c o s ＋ t ＋ U c o s t m m 0 m m m 0m 2 2 ＝ ＋ U c o s tc o s t＋ U s i n ts i n t U c m m 0 m m m 0
6.2.3 视频信号检波
由于中放输出信号存在载波正交分量，需要采用同步检波器。
图像中频信号
限幅 放大器
u1(t)
模拟 乘法器
低通 滤波器
视频信号
u (t)
双 边 带 部 分 的 中 频 放 大 ： u(t) ＝ Um cos ＋ mUm sinmt sin0t Uc＋ mt cos 0t u ＝ U 1(t) 1 cos 0t 准 同 步 检 波 ： 1 uSD(t) ＝ K u ＝ K U Uc＋ Um cos t cos2 1(t)u(t) 1 m 0t cos 2 1 K Um sin sin2 m mt 0t sin 2
彩色电视机的工作原理
彩色电视机的工作原理彩色电视机的工作原理：彩色电视机是将图像、声音信号变换成电信号后再通过电视机来还原成图像、声音的电子设备。
彩色电视机的工作原理是通过色差信号的合成与分解，实现不同颜色在屏幕上的显示。
具体地说，彩色电视机的工作原理是将电视信号分成两个部分：黑白信号和色差信号。
黑白信号只包含亮度信息，而色差信号则包含色彩信息和饱和度信息。
利用黑白信号来控制图像的亮度，就可以实现黑白电视的显示效果。
而利用色差信号来控制图像的颜色，则可以实现彩色电视的显示效果。
彩色电视的图像色彩由三种原色组成，即红、绿、蓝三种原色。
彩色电视机通过远程接收的数字信号被转换成模拟信号，传到亚音频处理系统中。
通过将模拟的视频信号和音频信号分开处理，最后将处理后的信号送入电视机主板中。
同样通过彩色电视机的电路，将原信号重新合成三种不同的原色频道信号。
不同的彩色电视机采用的合成方式不同，一种是三极管混合器合成法，另一种是物理锁相法。
这三个分色循环信号将传入三个对应的偏色放大器，这里需要调节的是信号的幅值；三个偏色放大器再通过分别对应三元电子枪去驱动画面上的红、绿、蓝三个荧光管，发出三原色电子束，经过三个电子镜反射重新合成彩色图像，所以又被简称为“三极管混合器”。
彩色电视机的显像管是彩色荧光管，它内部包含三个荧光药剂涂层：红、绿、蓝三种颜色（Red、Green、Blue，RGB），称为三基色。
在荧光药剂上发射电子束时，荧光层发出的光的颜色会随着荧光药剂的不同而变化，再通过荧光管周围的控制栅极电磁场控制荧光区域的放大程度，使不同颜色的光分别发射出来，在屏幕上合成一幅彩色图像。
为了使彩色图像层次分明，经过筛选之后的信号分别转化为红、绿、蓝三种基色。
在彩色电视机中，彩色信号经分频、调制等处理后，转送到红、绿、蓝三个荧光管发射极上。
这三个极均采用电子枪来激励并发出电子束，这些电子束撞击于荧光药剂所涂覆的荧光层上，荧光层受到电子轰击后发射出对应的颜色光线，这些光线再以相应的强度透过荧光层后，经过屏幕的显像作用，就能够呈现多种不同的颜色。
彩色电视机原理与技术
彩色电视机原理与技术
彩色电视机是一种利用色彩显示技术的电视设备。
它的原理和技术包括以下几个方面：
1. 彩色图像传输：彩色电视机通过接收传输信号来显示彩色图像。
传输信号中包含了三个基本颜色信号：红色、绿色和蓝色。
这些信号经过电视信号源编码后，通过电缆或无线传输到彩色电视机中。
2. 基本颜色信号分解：彩色电视机接收到传输信号后，将其分解为红色、绿色和蓝色三个基本颜色信号。
这种分解可以通过一种叫做彩色解调的技术实现。
彩色解调电路会将传输信号中的基本颜色信号分别提取出来。
3. 颜色混合：在彩色电视机中，红色、绿色和蓝色的基本颜色信号会经过放大处理后，再进行混合。
彩色电视机的显示屏通过控制这三个基本颜色的亮度和强度来合成各种颜色。
这种颜色混合的技术被称为加色混合。
4. 显示技术：彩色电视机能够将混合后的颜色信号显示在屏幕上。
屏幕上的每个像素点都由红、绿、蓝三个基本颜色的亮度来决定。
彩色电视机会根据每个像素点的颜色信号来控制显示屏上的亮度和色彩。
5. 彩色增强技术：为了提高彩色电视机的显示效果，一些彩色增强技术也被应用在其中。
例如，色度调节技术可以增强图像的色彩饱和度，对比度调节技术可以增加图像的锐度和对比度。
彩色电视机的原理和技术使得我们能够享受到丰富多彩的图像和视频内容。
通过不同的电视信号传输和显示处理技术，彩色电视机为我们带来更加真实和逼真的视觉体验。
第六章PAL制彩色全电视信号和彩色电视机基本原理
§6.3 彩色全电视信号的波形与特点
(2) FBAS是视频单极性信号，既有直流成分，又含有交流 成分，且是上下不对称的信号，占 有 0~6MHz 的 频 带 宽 度 。
(3) 对静止的图像而言，其电视信号以帧为周期重复，其场 间、行间相关性也较大；
§6.4.1 彩电系统框图
彩色电视机的任务
把天线接收下来的高频彩色电视信号，通过一系列的放 大、变换和解码过程还原为三个基色图像信号。
最后，在彩色显像管的荧光屏上重现出原来的彩色图像， 在扬声器中还原出伴音。
从信号处理的角度出发，实际上，彩色电视的接收是
对彩色电视信号进行逐一分离的过程。（根据FBAS信号
对活动图像而言，则可说是帧间、行间相关性较大的非 周期信号，但其同步与消隐信号仍是周期性的。
(4) FBAS信号是黑白、彩色电视接收机都能使用的兼容性
电视信号。
第六章PAL制彩色全电视信号和彩色电视 机基本原理
§6.4 PAL制彩色电视机组成及其原理
第六章PAL制彩色全电视信号和彩色电视 机基本原理
§6.3 彩色全电视信号的波形与特点
为了加深理解，我们还给出了电视台常发送的另一种 100/0/75/0给 出 的色差信号进行幅度 压缩形成U、V色差信 号后，由已调的红、 蓝两个色度分量叠加 形成色度信号；
图6.13 100/0/75/0第负六极章P性AL制彩彩机色条基全本波电原视形理信号和彩色电视
第六章PAL制彩色全电视信号和彩色电视 机基本原理
§6.4.1 彩电系统框图
第六章PAL制彩色全电视信号和彩色电视
图6.15 彩色电视机组成框图
彩色电视工作原理
彩色电视工作原理
彩色电视工作原理是利用RGB（红绿蓝）三原色混合的原理
来显示彩色图像。
彩色电视的图像原始信号经过三个颜色通道的处理，分别对应红、绿、蓝三个原色。
每个颜色通道的信号经过放大、调整电路等处理后，分别在电视屏幕的相应位置形成三个不同的亮度信号。
在彩色电视屏幕上，由红、绿、蓝三个电子枪分别发射出红、绿、蓝三种颜色的电子束，并通过电子加速器使电子束具有一定的能量。
这些电子束穿过电子透镜，并通过电磁偏转系统控制其扫描的位置，最终打到电视屏幕上的荧光物质上。
屏幕上的荧光物质包含红、绿、蓝三种不同的荧光材料，分别对应于电子束的三种颜色。
当电子束打到荧光物质上时，荧光物质会被激发并发出相应的颜色光线。
三种不同颜色的光线经过光学系统的混合和放大，最终形成了我们所看到的彩色图像。
为了使图像更加清晰和平滑，彩色电视还采用了扫描线和逐行扫描的技术。
电子束随着时间的推移逐行扫描屏幕上的像素点，从而形成连续的图像。
同时，彩色电视还利用视觉暂留的特性，即人眼对连续的光信号有一个持续的感知，使得图像在屏幕上看起来是连续的。
综上所述，彩色电视工作原理是通过控制红、绿、蓝三个原色的电子束在屏幕上的位置和能量，并利用荧光物质的发光特性，最终形成彩色图像。
这种原理使得彩色电视能够呈现出丰富多彩的图像，为我们提供了更好的视觉体验。
PAL制彩色全电视信号和彩色电视机的基本原理
黄
arctg0.11 173 0.89
PAL制彩色全电视信号和彩色电视
机的基本原理
•
同理, 我们将表5-1中各色度信号
的幅值与初相数值列在表5-3中。
表 5-3 未压缩100/0/100/0彩条信号的合成矢量及相位角
PAL制彩色全电视信号和彩色电视 机的基本原理
•
根据上表数据, 可以画出标准彩条色
条信号作为标准。
•
(3) 彩条信号的主要参数。 彩条信号
的主要参数有相对幅度、 饱和度和频带宽度。
其相对幅度、 饱和度的计算公式如下:
PAL制彩色全电视信号和彩色电视 机的基本原理
•
相对辐度第 第一 三个 个数 数1码 码0% 0
饱和度 [1（第 第一 三个 个数 数） ]码 码 10% 0
•
按上述两式可算出, 100/0/75/0彩
PAL制彩色全电视信号和彩色电视 机的基本原理
• 5.1.3 彩条图形的色度信号波形特点与矢量图
•
一、 彩条色度信号的矢量图
•
用示波器观察彩条信号的波形虽可以检查
鉴定色通道的质量, 但还有很大的局限性, 因为从示
波器上看到的彩条信号不能直接告诉我们色度信号
相位失真的情况以及由这种失真引起的色调畸变。
表示为100/100彩条。如果三基色信号的最大值仍
为1, 而最小值为0.05, 黑条对应的各基色电平仍为
0, 可见, 其余彩条中, 均含有5%的白光, 如图5-2(a)
所示。 我们可以说此种彩条信号幅度仍为100%,
而饱和度却降为95%, 即95/100。 这种表示方法一
般指未经γ校正的基色信号。
PAL制彩色全电视信号和彩色电视 机的基本原理
电视接受信号的原理是什么
电视接受信号的原理是什么电视接收信号的原理是通过一系列的电子设备和技术来实现的。
在信号传输和接收的过程中，包括了信号生成、调制、传输和解调等环节，最终将信号转化为图像和声音，呈现在电视机的屏幕上。
首先，电视信号的生成需要通过摄像机或图像采集设备来捕捉现实世界中的图像。
这些设备通过光学感光元件、传感器等技术，将视觉信息转化为电子信号。
同时，声音信号也经过专门的设备进行采集和处理，转化为电子信号。
接着，电视信号需要经过调制器的处理。
调制器会将采集到的电子信号进行调制，即将原始信号与载波信号进行组合，形成调制后的信号。
这一步骤的目的是将原始信号的频率提高到与电视信号传输所需的频率相匹配，以便进行有效的传输和接收。
随后，调制后的信号通过天线或有线传输网路进行传输。
在无线传输中，天线会将信号转化为无线电波，通过空气传播到接收设备。
而有线传输则是通过电缆或光纤等介质将信号传输到接收设备。
在电视机或其他接收设备接收到信号后，信号需要进行解调，即将调制信号恢复为原始的电子信号。
这一过程通常由接收设备内的解调器完成，解调器会去除载波信号，将原始信号提取出来。
最后，解调得到的原始电子信号会被送入显示屏和扬声器进行显示和播放。
显示屏会根据收到的信号，将图像和色彩信息渲染出来，呈现在屏幕上。
而扬声器则会将声音信号转化为声音，供观众听到。
总的来说，电视接收信号的原理是通过电子技术和通信技术实现的。
从信号生成到传输，再到接收和解调，每一步骤都需要各种设备和技术的配合，才能最终呈现出清晰的图像和声音。
