空调安装规范及要求.ppt
空调安装规范

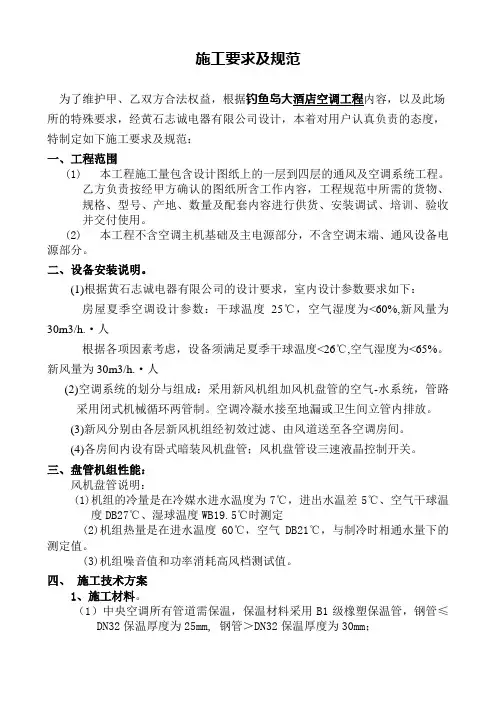

施工要求及规范为了维护甲、乙双方合法权益，根据钓鱼岛大酒店空调工程内容，以及此场所的特殊要求，经黄石志诚电器有限公司设计，本着对用户认真负责的态度，特制定如下施工要求及规范：一、工程范围(1) 本工程施工量包含设计图纸上的一层到四层的通风及空调系统工程。
乙方负责按经甲方确认的图纸所含工作内容，工程规范中所需的货物、规格、型号、产地、数量及配套内容进行供货、安装调试、培训、验收并交付使用。
(2) 本工程不含空调主机基础及主电源部分，不含空调末端、通风设备电源部分。
二、设备安装说明。
(1)根据黄石志诚电器有限公司的设计要求，室内设计参数要求如下：房屋夏季空调设计参数：干球温度25℃，空气湿度为<60%,新风量为30m3/h.·人根据各项因素考虑，设备须满足夏季干球温度<26℃,空气湿度为<65%。
新风量为30m3/h.·人(2)空调系统的划分与组成：采用新风机组加风机盘管的空气-水系统，管路采用闭式机械循环两管制。
空调冷凝水接至地漏或卫生间立管内排放。
(3)新风分别由各层新风机组经初效过滤、由风道送至各空调房间。
(4)各房间内设有卧式暗装风机盘管；风机盘管设三速液晶控制开关。
三、盘管机组性能：风机盘管说明：(1)机组的冷量是在冷媒水进水温度为7℃，进出水温差5℃、空气干球温度DB27℃、湿球温度WB19.5℃时测定(2)机组热量是在进水温度60℃，空气DB21℃，与制冷时相通水量下的测定值。
(3)机组噪音值和功率消耗高风档测试值。
四、施工技术方案1、施工材料。
（1）中央空调所有管道需保温，保温材料采用B1级橡塑保温管，钢管≤DN32保温厚度为25mm, 钢管＞DN32保温厚度为30mm；(2)空调所有冷凝水管道需保温，保温材料采用B1级橡塑保温管，厚度为10mm。
(3)吊顶内有需检修的设备及阀门处，吊顶上需设检查口。
2、空调水系统施工方案（1）空调水管最高点设排气装置，最低点设泄水闸阀。
空调安装施工规范ppt课件
防火等级A不燃
一般在现场制作，安装成本高， 适用于大型的风管。一般从外部 进行保温处理，使用寿命长。
防火等级B1难燃
工厂定制，现场拼接，安装方 便，适用于各种场合。 包括酚醛、玻璃纤维等内外覆 铝箔的风管。
47
3.2、施工中安装规范
3.2.1、室内机安装规范要求-高静压风管机
风口选材
单层百叶 双层百叶 适用于层高较低的住宅
4
家用中央空调安装培训
2、施工基本流程
5
2、施工基本流程
施工基本流程如右图所示， 施工过程中可以根据不同 的情况合理调整顺序
6
2、施工基本流程
7
家用中央空调安装培训
3、施工规范和要求
8
目录
3、施工规范和要求
3.1 3.1.1 3.1.2 3.1.3 3.1.4
施工前准备工作 施工图纸审核 施工工具 施工现场物料管理 开工培训
54
3.2、施工中安装规范
3.2.2、冷媒配管施工规范 空调冷媒配管作业主要包含以下三个方面： ① 冷媒配管的固定作业 ② 冷媒配管的焊接作业 ③ 冷媒配管其他处理（弯管、涨管等）
55
3.2、施工中安装规范
3.2.2、冷媒配管施工规范-固定作业 横管支撑 支撑目的：减少管路热胀冷缩而造成的应力负荷 ①铜管外径6.35mm~9.52mm，支撑件间距不大于1.0M。 ②铜管外径在12.7mm以上时，支撑件间距不大于1.5M。
家用中央空调安装培训
1
目录
1、施工质量的重要性 2、施工基本流程 3、施工规范和要求
2
家用中央空调安装培训
1、施工质量的重要性
3
1、施工质量的重要性
空调施工过程中，安装材料的选择、施工规范的执行情 况以及各项施工工艺的水平都决定了最终的施工质量，决定 了用户对空调感受。因此对于一个成功的工程来说，三分产 品，七分安装，这是得到业界广泛认同的！
多联式空调热泵机组应用设计与安装要求ppt
进风风速
同侧
6-9
≤1.6
不在同侧
≥4
≤2.5
注：对进排风风速有所要求，主要是防止室外机的进排风短路，造成机器进风温度过高，导致停机保护或能力下降。计算进排风风速时要考虑百叶等的遮挡面积，还要考虑室外机静压的损失及风量损失。
Page *
室内外机组之间接管管径原则
制冷剂管路设计
室外机组与分歧管之间：与室外机组制冷剂管道接口尺寸相同。
Page *
凝结水管的设计
凝结水排水立管的最高点应设置开口朝下的排气口，且不应设 置在带提升泵的室内机组的凝结水提升管附近位置。 凝结水管应独立配置，与其他建筑水管分开布置，并缩短长度。横干管应沿水流方向设置不小于8‰的坡度，汇流水管的管径选择可参见下表：
公称直径
mm
15
20
25
32
40
50
空调冷负荷
01
当需要增大管径时，应按照产品厂家技术文件执行。
04
分歧管与室内机组之间：与室内机组管道接口尺寸相同。
02
分歧管与分歧管之间：取决于前后所连接的室内机组总容量。
03
Page *
制冷剂管路设计
注：《民用建筑供暖通风与空气调节设计规范》要求：冬季设计工况时机组性能系数（COP），冷热风机组不应低于1.8。
房间的逐时负荷
气流组织要求
室内机型号
室外机型号
按照计算得到的房间逐时负荷计算，确定室内机组的容量并按照气流组织要求选择合理的室内机组型式.
按照计算得到的同一多联机系统所承担的各房间或区域的负荷确定室外机组的容量，并进行包括管长，温度，除霜，积灰等的各项修正.
修正
Page *
室内外机组布置
空调安装规范
施工要求及规范为了维护甲、乙双方合法权益，根据钓鱼岛大酒店空调工程内容，以及此场所的特殊要求，经黄石志诚电器有限公司设计，本着对用户认真负责的态度，特制定如下施工要求及规范：一、工程范围(1) 本工程施工量包含设计图纸上的一层到四层的通风及空调系统工程。
乙方负责按经甲方确认的图纸所含工作内容，工程规范中所需的货物、规格、型号、产地、数量及配套内容进行供货、安装调试、培训、验收并交付使用。
(2) 本工程不含空调主机基础及主电源部分，不含空调末端、通风设备电源部分。
二、设备安装说明。
(1)根据黄石志诚电器有限公司的设计要求，室内设计参数要求如下：房屋夏季空调设计参数：干球温度25℃，空气湿度为<60%,新风量为30m3/h.·人根据各项因素考虑，设备须满足夏季干球温度<26℃,空气湿度为<65%。
新风量为30m3/h.·人(2)空调系统的划分与组成：采用新风机组加风机盘管的空气-水系统，管路采用闭式机械循环两管制。
空调冷凝水接至地漏或卫生间立管内排放。
(3)新风分别由各层新风机组经初效过滤、由风道送至各空调房间。
(4)各房间内设有卧式暗装风机盘管；风机盘管设三速液晶控制开关。
三、盘管机组性能：风机盘管说明：(1)机组的冷量是在冷媒水进水温度为7℃，进出水温差5℃、空气干球温度DB27℃、湿球温度WB19.5℃时测定(2)机组热量是在进水温度60℃，空气DB21℃，与制冷时相通水量下的测定值。
(3)机组噪音值和功率消耗高风档测试值。
四、施工技术方案1、施工材料。
（1）中央空调所有管道需保温，保温材料采用B1级橡塑保温管，钢管≤DN32保温厚度为25mm, 钢管＞DN32保温厚度为30mm；(2)空调所有冷凝水管道需保温，保温材料采用B1级橡塑保温管，厚度为10mm。
(3)吊顶内有需检修的设备及阀门处，吊顶上需设检查口。
2、空调水系统施工方案（1）空调水管最高点设排气装置，最低点设泄水闸阀。
空调及风管安装规范(全)

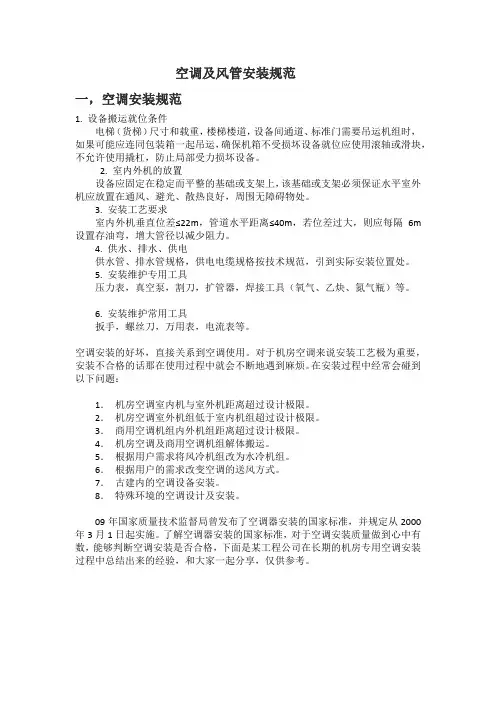

空调及风管安装规范一，空调安装规范1. 设备搬运就位条件电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠，防止局部受力损坏设备。
2. 室内外机的放置设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处。
3. 安装工艺要求室内外机垂直位差≤22m，管道水平距离≤40m，若位差过大，则应每隔6m 设置存油弯，增大管径以减少阻力。
4. 供水、排水、供电供水管、排水管规格，供电电缆规格按技术规范，引到实际安装位置处。
5. 安装维护专用工具压力表，真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶）等。
6. 安装维护常用工具扳手，螺丝刀，万用表，电流表等。
空调安装的好坏，直接关系到空调使用。
对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦。
在安装过程中经常会碰到以下问题：1．机房空调室内机与室外机距离超过设计极限。
2．机房空调室外机组低于室内机组超过设计极限。
3．商用空调机组内外机组距离超过设计极限。
4．机房空调及商用空调机组解体搬运。
5．根据用户需求将风冷机组改为水冷机组。
6．根据用户的需求改变空调的送风方式。
7．古建内的空调设备安装。
8．特殊环境的空调设计及安装。
09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。
了解空调器安装的国家标准，对于空调安装质量做到心中有数，能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享，仅供参考。
标准的安装程序设备的二次搬运就位1．二次搬运前进行设备箱体/外观检查；2．设备就位后打开设备，检查空调机检查机组零件是否和技术资料相符；3．检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象；4．检查其他零部件，如压缩机、室内机组、加湿器等是否有因运输而松动，或者遭遇野蛮装卸而脱落或损坏；5．开箱后设备及附件是否有损坏、遗漏现象；6．搬运设备时须用柔软物对设备提供适当的保护，以免碰撞损伤；7．标准的搬运界面为机房内任意空间或机房同层内无障碍的任意空间。
STULZ精密空调安装规范课件
辅助设施安装-相序保护器
针对机型：CyberAir2-ASD/U_ _ _A（EC风机） MiniSpace-CCD/U121A（单相风机）
所有安装工程必须遵守我司的安装规范要求，严格按照 《STULZ精密空调安装规范》执行。
前言
代理商或用户在确认该项目的安装队伍后，则必须通知安 装队伍按我司提供的安装规范要求按时向我司服务部门沟通 安装进度及现场情况，以便于我们对安装质量的监督与控制。
安装公司在接到安装任务，查看现场安装条件，初步确认 安装方案后电话通知STULZ当地工程师。如遇非标安装情况 请和工程师共同商量确定合理安装方案。所有安装工程必须 在得到当地工程师的确认许可后方可进行安装工作。
室外机组位置
气流
1000
气流
直立式安装
气流 气流
横 侧放 立式式安安装装
室内外机组管路连接
最高 20m
MAX最高5m7.5m
室外机组
反向弯（需高于冷凝器最高一排铜管） 在停机时，防止室外制冷 剂液体进入室内机组
液管（不得受阳光直射）
集油器（存油弯）
室内机组
气管倾斜 密封
排水管要耐高温 （100℃）
三、 场地基本要求
1、 避免把机组安装在受阳光直接照射的地方 2、 机组的正面和两侧应保持一米距离的维修空间，如房间有多余的空间，后 面最好留一定的距离和一定的维修空间。 3、 下送风，上回风的机组，要求用以送风的高架地板的净高度（龙骨除外） 必须不少于250mm，机组顶部与天花板之间的高度要求不少于500mm,以达到 最佳的气流循环效果。 4、 为方便维修,应于空调机组的右侧3米范围内设置电源开关，空调机组的电 源可以从此电源开关连接。 5、 STULZ空调机组的供电为三相加零及接地线，电源线必须采用四芯多股软 线，避免使用单芯硬铜线，另加独立接地线连接于机组的外壳，由安装单位负 责安装。 6、 室内机组及室外泠凝器的电源线应采用RVV 3×2.5平方规格电缆线，严禁 使用橡套线（容易老化）。中间不允许出现接头，由安装单位负责接线，并需 贴上线号标识，以便调试人员于现场查验。电线需穿管保护。
空调安装规范
空调安装规范1. 引言空调在现代生活中扮演着重要的角色，为了保证其正常运行和使用安全，对空调的安装必须按照一定的规范进行。
本文将介绍空调安装的一些基本规范，以供参考和遵循。
2. 安装位置选择选择合适的安装位置是空调安装的首要步骤。
以下是一些应考虑的因素：•选择空调与外界环境相隔较远的位置，避免噪音和震动影响居住者的生活。
•防止阳光直接照射到空调，避免影响空调的制冷效果。
•考虑空调的排水问题，选择合适的位置方便排水。
3. 安装高度要求空调的室内机通常安装在室内的高墙上，需要注意以下几点：•室内机的安装高度一般应在2.2米以上，确保空气循环的效果良好。
•避免室内机与墙壁顶部以及其他障碍物之间距离太近，以便散热和维修。
4. 铺设管道空调的室内机和室外机之间需要通过铺设管道进行连接，铺设管道时需要注意以下几点：•管道的铺设应尽量避免弯曲，以减少气流阻力。
•管道的长度应符合空调制造商的要求，避免过长或过短而影响空调的性能。
•管道的连接点应采用密封材料进行处理，确保不漏气、不漏水。
•管道的绝缘层应做好，以减少热量散失和冷凝水的产生。
5. 配电和电源要求空调的安装离不开电源和配电的支持，以下是一些需要注意的事项：•空调的室内机和室外机应设置独立的电源线路。
•电源线路应选用符合规范的电线，并通过电工进行正确接线和接地处理。
•确保电源线路的负载能够满足空调的要求。
6. 室内机的安装室内机的正确安装可以确保空调的正常运行和使用效果，以下是一些安装要求：•室内机的安装应保持垂直，避免倾斜或摇晃。
•确保室内机与墙壁之间留出足够的空间，方便维修和清洁。
•室内机的进风口和出风口不得被遮挡，以保证正常的空气流通。
7. 室外机的安装室外机的正确安装可以确保空调的散热效果和使用寿命，以下是一些安装要求：•室外机应远离易燃物和有害气体，以防止意外发生。
•室外机应置于坚固的基础上，避免震动和噪音。
•室外机的周围应保持通风畅通，避免影响散热效果。
空调安装规范
(一) 室内机室外机定位1、室内机定位a)室内机安装位置紧贴墙面，机器为全正面维护，机器两侧无需预留维修空间；b)具体安装定位图如CAD所示:c)室内机机架制作要求：室内机机架高度应于机房内地版高度平齐，在安装时加装导流板及5mm厚的减震垫，减少机组运行时的震动传输和噪音。
2、室外机（冷凝器）的定位为确保足够的空气供应，冷凝器安装在空气清洁的环境内，远离浮尘和可能阻塞盘管的异物。
风冷器不能置于蒸汽、热空气和烟雾的环境中。
应保证冷凝器与墙面、障碍物或在机组上没有障碍物的其他机组距离。
把冷凝器安装在水平位置上有利于通风和排水。
根据勘测实际情况，上城区法院有较好的室外机安装平台，处于裙楼的楼顶，可以在楼顶做一个平台，平台地步有柱子支撑，其平台高度高于楼顶。
这样安装有两个优点： 连接室内机及室外机的铜管长度缩短，提高效率。
这样安装既美观，有节省了室外空间。
换热方向：统一方向。
不会造成冷热空气流组织汇风。
所有冷凝器支柱都有安装孔，以在安装到钢支座或混凝土基座时保护冷凝器。
为减少噪声和震动传递，铺垫降噪皮垫。
（二）制冷管道安装概要1、风冷机组的安装制冷管道的安装好坏直接影响空调机组的功率，运行故障率，压缩机的寿命等。
因此制冷设备、制冷管道等的安装工作必须符合制冷技术的要求。
我司委派多年丰富经验的熟练专业人员负责执行。
所有的制冷管道必须采用标准制冷专用直管紫铜管连接，以保证制冷管道最高耐压达45Kg/Cm2、制冷管道安装要求a)制冷管道的安装应按空调机组的冷量，室内/外机组之间的距离等设计合适的管道尺寸铜管径及铜管壁厚度。
b)制冷管道安装用铜管必须是符合国家质量标准的正品，必须提供铜管的产品合格证以及产品的质量检测报告。
铜管壁至少厚1.2mmc)为保证安装上的质量，对制冷管道必须有坚固的固定，不能把制冷管道的重量传递给设备上，因此在制冷管道上每隔3米就要安装一个支吊架，管道支吊架的间距及做法按(GB50242-2002)标准执行。
格力培训教程PPT课件：家用变频空调安装规范
必要时在木托上铺垫纸皮。不得超过五层。 ⑤ 货物摆放时严禁出现悬空现象，防止产品受力不均匀产生变形。
空调器仓储及运输要求
⑶ 产品运输要求
① 运输空调器时外机不可侧放或倒置，内机不可置于外机之下。 ② 搬运产品时要轻拿轻放，不可扔、摔外机。
插 头 直 接 取 电
造 成 烧 毁 ！
插 头 直 接 取 电
安全注意事项
⑵ 电路安全隐患
不允许使用导线 代替保险！
安全注意事项
安装工须掌握电工知识，严禁带电操作，检查高压电 源线路时，必须首先断掉电源并在开关处悬挂“正在 施工请勿送电”的警示牌。
严禁在安装维修前不检查供电电源的火零线位置就直 接操作；必须保证空调电源的火零线与供电电源的火 零线正确连接（即火对火、零对零）
在给用户带来不便时：“对不起，很抱歉”。
对于用户的礼貌友好行为（如倒水、送茶、递烟等），应讲： “谢谢，我们不喝（不抽），请原谅，这是我们的规定”。
2、安装流程 1.堵塞墙洞
操作标准：采用随机配置的墙管装在室内部分，用胶泥（或白水泥与沙1： 1混合加水搅拌）堵塞室外墙口，将墙洞口封好。目的在于防虫、防鼠、 防雨、防风。
② 如果用户要求安装位置确实无法满足空调正常运行的情况下，应注意 态度和语气此种情况安装后将会对空调性能使用产生影响用 户已知晓，产生的相关问题由用户自己负责！”
1.7.安装设计及收费
在给用户设计内外机位置时，将现场设计情况填入安装设计单内， 根据现场情况告知用户的管线是否够长，评估需要加长管线的长度，出 示收费价格表，与用户一起确认加长管线长度！出具收费凭证并请用户 在安装设计单上签字确认！
空调安装规范
一、施工准备一、作业条件1、空调系统的安装,要在建筑物围护结构施工完,障碍物已清理,地面无杂物的条件下进行;2、对净化系统的风管安装,应在建筑物内部安装部件的地面已做好,墙面已抹灰完毕,室内无灰尘飞扬或有防尘措施的条件下进行;3、检查现场预留孔洞位置、尺寸应符合图纸要求;4、作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材,并有施工员的技术、质量、安全交底;二材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单;2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、漏铆、漏打螺栓孔等缺陷：3、安装的阀体、风口等部件应检查调节装置是否灵活,消声片、油漆层有无损伤;4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉,拉铆钉,焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求;二、质量要求一主控项目1在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于;风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵;2风管安装必须符合下列规定：1风管内严禁其他管线穿越；2输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地,通过生活区或其他辅助生产房间时必须严密,并不得设置接口；3室外立管的固定拉索严禁拉在避雷针或避雷网上;4风管部件安装必须符合下列规定：1各类风管部件及操作机构的安装,应能保证其正常的使用功能,并便于操作；2止回风阀、自动排气活门的安装方向应正确;5手动密闭阀安装,阀门上标志的箭头方向必须与风管气流方向一致;6净化空调系统风管的安装还应符合下列规定：1风管、静压箱及其他部件,必须擦拭干净,做到无油污和浮尘,当施工停顿或完毕时,端口应封好；2法兰垫料应为不产尘、不易老化和具有一定强度和弹性的材料,厚度为5~8mm,不得采用乳胶海绵；法兰垫片应尽量减少拼接,并不允许直缝对接连接,严禁在垫料表面涂涂料；3风管穿越洁净室吊顶、隔墙等围护结构时,接缝处应严密;7风管系统安装完毕后,应按系统类别进行严密性检验,漏风量应符合设计与风管必须通过工艺性的检测或验证,其强度和严密性要求应符合设计或下列规定：1低压系统风管的严密性检验应采用抽检,抽检率为5%,且不得少于1个系统;在加工工艺得到保证的前提下,采用漏光法检测;检测不合格时,应按规定的抽检率做漏风量测试;中压系统风管的严密性检验,应在漏光法检测合格后,对系统漏风量测试进行抽检,抽检率为20%,且不得少于1个系统;高压系统风管的严密性检验,为全数进行漏风量测试;系统风管严密性检验的被抽检系统,应全数合格,则视为通过；如有不合格时,则应再加倍抽检,直至全数合格;2净化空调系统风管的严密性检验,1~5级的系统按高压系统风管的规定执行；6~9级的系统按风管必须通过工艺性的检测或验证,其强度和严密性要求应符合设计或下列规定：①风管的强度应能满足在倍工作压力下接缝处无开裂；②矩形风管的允许漏风量应符合以下规定：低压系统风管 QL≤中压系统风管 QM≤高压系统风管 QH≤中央空调施工风管安装要求标高检查：核实风管及送排风风口等部件的标高是否与图纸相符;风管系统安装前;并检查土建预留的空洞,以及预埋件位置尺寸是否符合;支、吊、托架材质：10圆钢,矩形风管边长大于1250mm时,采用L505角钢托架；小于或等于1250mm时,采用L404角钢托架；防锈漆2道;支、吊、托架安装：不得设置在风口、风阀、检查口、测定孔等部位;垂直安装风管每根设置不少于2个固定件;吊杆安装：单吊杆在风管中心线上；双吊杆对称安装,但不能吊在风管法兰上;风管安装：水平风管水平度允许偏差每米不大于3mm,总偏差不大于20mm；风管沿墙敷设时,管壁到墙至少150mm. 风管接口不得安装在墙内或楼板中;风管穿出屋面时做防渗漏措施;每段进行漏光验收;空调风管材料选择注意事项：空调风管、中央空调风管常用的材料有：镀锌铁皮、玻璃钢、复合材料中间为保温材料,如酚醛泡沫、聚氨酯泡沫、玻璃纤维等,外表面附着一层保护层,如铝箔等等几种;由于玻璃钢风管需要在工厂进行加工,且加工损耗大,存在老化现象,只对镀锌铁皮和复合材料这两种风管材料进行比较;单面酚醛铝箔复合风管;;;;级别A风管不能突然扩大、突然缩小、直角弯头等造成吸入段阻力过大,影响。
中央空调安装规范施工要求
施工要求一、室内机的安装要求1、内机及百叶出(回）风口软接必须锚固，若风管为彩钢或镀锌铁皮时也应锚固其软接长度不应小于10cm，不得大于30cm。
2、内机吊装完后，要用随机带的塑料纸将机器进出、风口包装好，以防止装修时产生的灰尘和杂物进入机器内部。
3、出（回）风口安装必须方正美观，无翘角。
二、冷媒铜管的安装要求1、冷媒管道走管必须顺直平整，支架间距φ6.35-φ15.9不得大于1.2米，φ19.05-φ40不得大于2米，立管至少应有一处固定支架。
穿墙、梁、楼板处必须加设穿墙套管。
穿楼板处套管应高出地面100mm。
2、铜管在施工过程中不能直接和内外机连接的，必须及时封口，短时间内的可以用胶带封口。
长时间的一定要用气焊封口，并保持铜管内有2-5公斤的氮气压力。
3、铜管焊接完后禁止使用冷水来冷却铜管，可以用氮气冷却。
4、铜管焊接必须充氮保护焊，铜管安装完成后保压压力为4.0MPa，时间为不小于24小时。
5、空调机组安装完成后，必须抽取真空后再添注氟利昂。
外机铜阀门必须用胶带密封。
6、排水管必须使用U-PVC管道，吊装支管坡度不得小于1%，主管坡度不得小于3‰。
7、冷凝水管要注意坡度的走向，具体坡度要以现场情况来定，但是一定要做排水试验。
每三台室内机就要加一个透气孔，以防止系统产生气阻。
PVC管的吊装距离为不大于1.2米。
8、冷媒管道出入口应遵循就近出管，以避免铜管浪费及弯曲。
穿墙洞口必须密封。
9、电源线、控制线必须采用PVC/JDJ线管穿套并分别走管。
外机接线应从接线孔进入，不得从其他地方引入。
三、保温要求1.送、回风管与风口的连接必须严密，不能有漏风的情况；室内机铜管接口处的保温不得有缝隙，否责会造成凝露，滴水，弄湿天花板；2、保温材料厚度：冷凝水管道为8mm，铜管及风管保温厚度不应低于13mm。
家用空调安装规范标准
空调安装对空间位置的要求
室内机 :
室内机安装对水平位置要求 :应尽量选择 墙面短的一侧中央为最适合
室内安装对垂直位置的要求：垂直高度不 低于2m。满足垂直高度≥2m的前提下， 根据房间室内结构的实际情况，安装位置 的垂直高度尽可能低。
室内机安装位置最基本的要求（适用分体 壁挂式）：左右两侧不小于12cm，上侧不 小于15cm，下侧不小于200cm
安装前的检查工作
注意：当由于用户住房所处环境的原因无法提 供接地装置时（如高层楼房），应区分情况处 理如下 ：
对于变频式空调器，安装人员无论如何都不能 在没有接地装置的情况下进行安装
对于常规机型，安装人员应向用户指出由于缺 少接地设施，会造成空调器使用时存在严重的 安全隐患，根据国家标准GB17790的要求。如 果用户执意要求安装并承诺在短时间内消除此 安全隐患，并签订相关协议。
内外连接线应按颜色对接，黄绿双色线只能用于 接地，不能用作他途。 必须使用压线卡固定内外连接线(问题非常突出) 内外机接地使用圆圈形状的接线耳，以保证可靠 的接地外机高于室内机时管道必须做防油弯 室外机与支架须固定牢固，螺栓应从上往下安装 16A以上空调必须使用空开或漏电保护，不有使 插头插座。
连接管在出墙孔的室外部分，必须要做防水弯
电源插座应在空调器安装位置的附近，以确保空调器电源线长度足 够；插座的插脚应接线正确，即：左脚是火线（插脚旁有L字母）， 右脚为零线（插脚旁有N字母），上脚为地线（有接地标识），用户 所配电源插座必需与插头接线相对应，即面对插座，左孔必需是零 线，右孔是火线，上孔是地线，用户没有地线的，其插座上的地线 孔宁愿空闲也绝对不能与零线相连，否则将留下严重的人身安全隐
安装质量规范要求
排空：使用截止阀上的检修口对室内机 部分抽真空或打开高压阀，同时通过低 压阀检修口排出系统内空气，排放时间 约为10秒钟。使用检修口时把盖拧下， 不用时再把盖复位旋紧。（充制冷剂时， 使用室外机低压阀的充注口进行充注。）
空调及风管安装规范(全)
空调及风管安装规范一，空调安装规范1. 设备搬运就位条件电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块,不允许使用撬杠,防止局部受力损坏设备.2。
室内外机的放置设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好,周围无障碍物处.3. 安装工艺要求室内外机垂直位差≤22m,管道水平距离≤40m,若位差过大，则应每隔6m设置存油弯,增大管径以减少阻力.4。
供水、排水、供电供水管、排水管规格，供电电缆规格按技术规范,引到实际安装位置处。
5。
安装维护专用工具压力表，真空泵，割刀，扩管器，焊接工具(氧气、乙炔、氮气瓶）等.6. 安装维护常用工具扳手,螺丝刀，万用表,电流表等.空调安装的好坏,直接关系到空调使用.对于机房空调来说安装工艺极为重要,安装不合格的话那在使用过程中就会不断地遇到麻烦.在安装过程中经常会碰到以下问题：1．机房空调室内机与室外机距离超过设计极限.2．机房空调室外机组低于室内机组超过设计极限。
3．商用空调机组内外机组距离超过设计极限。
4．机房空调及商用空调机组解体搬运.5．根据用户需求将风冷机组改为水冷机组。
6．根据用户的需求改变空调的送风方式.7．古建内的空调设备安装.8．特殊环境的空调设计及安装。
09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。
了解空调器安装的国家标准,对于空调安装质量做到心中有数,能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享,仅供参考。
标准的安装程序设备的二次搬运就位1．二次搬运前进行设备箱体/外观检查；2．设备就位后打开设备，检查空调机检查机组零件是否和技术资料相符；3．检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象；4．检查其他零部件，如压缩机、室内机组、加湿器等是否有因运输而松动，或者遭遇野蛮装卸而脱落或损坏；5．开箱后设备及附件是否有损坏、遗漏现象;6．搬运设备时须用柔软物对设备提供适当的保护，以免碰撞损伤;7．标准的搬运界面为机房内任意空间或机房同层内无障碍的任意空间。
空调安装规范及要求
空调安装规范及要求1.空调作为现代建筑中不可或缺的设备之一，为了确保空调系统的正常运行和安全使用，空调安装必须严格按照规范进行。
本文档将介绍空调安装的一般规范和要求。
2. 安装前准备在进行空调安装之前，需要确保以下准备工作已经完成：•确定空调系统的类型和规格，根据需要选择合适的安装位置；•确保安装位置的墙壁或地面能够承受空调的重量和震动；•准备好必要的工具和材料，如钻机、螺丝刀、螺丝、支架等；•关闭电源，确保安全。
3. 安装步骤3.1 室内机安装室内机是空调系统的核心部件之一，其安装需要注意以下要点：1.在安装位置上方预留足够的空间，以便于室内机的安装、维修和清洁；2.室内机的安装高度应符合设计要求，并确保与地面保持一定距离，一般不低于2米；3.使用合适的支架和螺丝将室内机固定在墙壁上，确保稳固可靠；4.室内机的排水管道应正确安装，确保有良好的排水，避免堵塞和漏水问题；5.室内机的电源线路应按照国家电气安装规范进行接线，确保电气安全。
3.2 室外机安装室外机是空调系统的重要组成部分，其安装需要注意以下要点：1.室外机的安装位置应选择在室内机附近的通风良好的地方，远离热源和易受阳光直射的地方；2.室外机应与室内机之间保持一定的距离，以便于维护和检修；3.室外机的放置面应平整稳固，使用合适的支架将室外机固定在地面上，防止晃动；4.室外机的电源线路应按照国家电气安装规范进行接线，并确保防水和防潮；5.室外机的排水管道应正确安装，避免漏水或造成他人伤害的可能。
4. 安装后注意事项空调安装完成后，还需要注意以下事项：1.安装完空调后，需要及时检查安装质量和工作效果，确保空调正常运行；2.阅读并熟悉空调的使用说明书，正确使用和保养空调设备；3.定期清洁空调的滤网和散热器，保持空调的通风性能；4.定期检查空调的制冷剂和电气系统，确保安全和性能；5.注意空调的节能使用，合理设置温度和风速，避免过度使用。
5.空调安装的规范和要求是确保空调系统正常运行和安全使用的基础。
空调安装规范
空调安装规范空调安装规范是为了确保空调设备的安装质量和使用效果。
以下是空调安装规范的主要内容（1000字限制下的概要）：1. 确定安装位置：空调设备的安装位置应选择在通风良好、无遮挡物的地方，离热源和湿润地方远离。
同时还要考虑到空调设备的维修和清洁空间，便于日后维护。
2. 空调设备的选购：在安装前，应根据要安装的房间面积和使用需求选购适合的空调设备。
首先要确认空调的制冷量是否满足需求，其次要选择能效等级高的产品，以提高能源利用效率。
3. 安全电源：在安装空调设备前，需确认供电电源是否稳定并符合安全要求，如果需要额外增加电源插座，应确保电源负荷足够，并由专业电工进行安装。
4. 管道走向设计：根据房间布局和空调设备的位置，合理规划室内外机之间的管道走向。
室内机和室外机之间的连接管道要尽量减少弯头，以减小管道压力损失，提高制冷效果。
5. 管道安装：在管道安装中，要注意选择合适的材料和规格，管道应平直、紧固牢固，保证制冷剂的流通畅通。
室内机的排水管应正确安装，用P型弯头将排水导向正确的排水口，避免漏水。
6. 水平调整：安装室内机时，要使用水平仪进行调整，确保室内机安装平稳。
同时还要注意室内机的安装高度，离地面至少应大于2米，以保证空气循环的畅通。
7. 绝缘处理：在管道连接和电缆接线处，应采取绝缘措施，以防止碰撞和电击事故的发生。
电源线的接线应严格按照标准操作，避免接错线或接触不良。
8. 系统调试：空调安装完毕后，需进行系统调试，确保空调设备运行正常。
调试过程中需要检查制冷剂的流量和压力，调整出最佳制冷效果，并确保室内温度达到预期的要求。
9. 安全使用须知：在安装完毕后，安装人员应向用户详细讲解空调的使用方法和注意事项，特别是关于安全用电和日常清洁保养的注意事项。
10. 合理维护：用户在日常使用空调时，应按照说明手册进行操作，并定期清洁过滤网和室外机散热器，定期检查空调设备的工作状态，并进行必要的维修和保养。
空调安装规范及要求
高效 务实 精确 服务
三、安装步骤
韩电空调
高效 务实 精确 服务
3、联机管、连接线处理要求
室内侧：
1）把低压管、高压管、出水管、室内外机联机线包扎“理直”，用包扎带绑扎在一起。绑扎应从室外机端喇叭口 10cm处向室内机进行，绑扎不要用力过大，避免将出水管压瘪。柜机室内连接管需包扎到位。 2）全部管线绑扎好后，穿过墙孔前不能把管路保护螺栓去掉，以免灰尘、水分、杂物进入管路。
高效 务实 精确 服务
三、安装步骤
韩电空调
5)两人配合将连接管包扎结实、美观，挂好内机后，调整连
接管走向，须紧贴墙面，横平竖直，不能折扁，穿联机管后
用密封泥堵好墙孔。 6）检查内机排水是否顺畅。确定好出水位置， 当排水管不 够长时，加长排水管应注意包住其室内部分。 排水管接口 要用万能胶密封，室内水管在任何位置不得有盘曲 ；整理 好排水管，防止倒流和S形缠绕等。 最后直接加水到内机接水盘，观察内机排水是否顺畅。
运行时。 2.试机过程中所需测试的参数值: 1)工作电压:220V±10%. 2)出风口温度检查:
空调开机运行15min后,用玻璃温度计或数显温度计,测量室内的送风温度t1,与回风温度t2.一般情况下,制冷运行时 应有:t2- t1>8 ℃;热泵制热运行时应有t1- t2>15℃。 3)系统低压压力: 制冷运转时,夏季30℃左右时压力为:4.5 - 5.5㎏f/ ㎝² ,冬季0℃时压力为3 ㎏f/ ㎝²左右.高压大致在18-20 ㎏f/ ㎝² 左右.R410A的压力较大,压力是R22的1.6倍. 4)空调器运转10分钟左右，室外出水管会有冷凝水流出，低压气管（粗管）截止阀处会有结露。 5） 室内、外机都不应有异常擦碰声或其它异常噪音。
空调维修安装标准及规范
空调维修安装标准及规范安装标准根据国家质量技术监督局发布的国家空调安装标准，特制定空调安装标准：1、空调器应安装在儿童不易触及的地方；2、尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或有高温热源）的地方；3、尽量缩短室内机和室外机连接的长度；4、避开人工强电、磁场直接作用的地方，尤其是在涉及到消费者人身安全的方面，该标准更是提出了严格的量化要求；5、室外机组安装架承载能力至少不低于180公斤；6、建筑物内部的过道，楼梯、出口等公用地方不应安装空调器的室外机；7、空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于 2.5米；8、空调器的室外机应尽可能远离相邻方的门窗和绿色植物，与对方门窗距离不得小于3米。
请各单位严格按照以上标准进行施工，如用户意见与该标准不符，请用户签字确认。
安装规范一、安装前的检查检查家中电源电压、电线材质与线径、电源保险大小及插座质量、耐压、性能检查室内、外机规格是否一致，室内、外机及安装附件是否齐全，有效。
检查室内、外机的外观有无损伤。
将室内机电源接通，使用遥控器进行功能转换，检查机器运转和噪声及遥控器是否正常。
管路每贰米有固定点。
连接管如需自配，铜管应按厂家规定壁厚选配。
安装室内、室外机时应注意水平，室内机左右高低不得超过3厘米，室外机尽量水平，最大左右高低不得超过3公分。
附件如需自行选购，不得低于厂家规定标准室内机固定螺丝不得少于6个，室外机架固定胀栓不得少于4个，室外的膨胀螺栓都应加垫片及弹簧垫，选用规格、质量均不得低于厂家规定。
室外机地脚螺栓不得少于4个。
所有螺栓螺母定要拧紧。
如遇墙体疏松应打穿钉或采用其他相应措施固定。
并保证室内机与室外机的固定年限在20年以上。
使用的电源线必须达到厂家规定的质量标准和规格。
决不允许使用杂牌，亏方，劣质的电源线及信号线，功率在1500W以下的选用10A的保险开关，在1500W到2500W使用15A的保险开关，功率在2500W到3500W 使用20A保险开关，功率在3500W到6000 使用30A保险开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
韩电空调
高效 务实 精确 服务
一、安装前的准备与检查
2、安装前，对内外机进行检查
室外侧：
1）根据位置调整好输出输入管方向或位置 。 2）按电源线、信号线在上侧，连接管在中间，排水管在下侧的顺序进行包扎。 包扎时不要用力拉动排水管。 3）将连接管整理成横平竖直，弯管时不得将连接管弯折压扁。 室外连接管做好防水雨弯。
三、安装步骤
韩电空调
4、联管、联线注意事项: 1) 对于直径6mm铜管，扳手力矩应为18牛顿·米；对直径9mm铜管 应为40牛顿·米；对直径12mm铜管应为52牛顿·米。千万!!!不能在 螺母纹没有对齐“认扣”时,就用扳手拧紧螺母,这种蛮干的做法， 会造成联机管严重损坏，一旦螺纹乱扣，只能报废或重新扩口。 2）无力矩扳手时，靠用开口扳手（或活扳手）拧紧螺母，要凭经验 掌握用力的大小，安装人员要认识到：用力过大、过小都是错误的， 掌握管路连接时的拧紧力度，是成功安装空调器的关键。 3）空调器控制线的连接方式，与在随机出厂附带的<<说明书>>中 一致；导线线头裸露部分不能太长，也不能有毛刺露出。铜线端子 与接线端子的接触面积尽量大一些，并要牢固可靠。
三、安装步骤
韩电空调
1.室内机安装 1）打墙孔。打孔时应尽量避开墙内外有电线或异物及过硬墙壁。 从室内向室外打孔时，水钻要抬高5度，过墙孔要里高外低，便于 冷凝水流出。 2)室内机是靠挂板固定在墙壁上的。 安装时把挂板水平贴在墙上，出水口一侧保证要高于出墙孔2cm以 上，然后用膨胀螺钉或水泥钉钉牢。 然后双手用力向下拉，检查安装是否牢固，挂板应能承受20kg以 上的重量。 3）用电锤打孔时应采取防尘措施。 4）打完过墙孔后放入穿墙保护套管
2)外机位置要考虑通风良好，维修方便，空间位置最基本要求：左边 ≥50cm，右边 ≥60cm，后面≥30cm，上面 ≥30cm，前面 ≥200cm。
3)尽量选择避雨和不被阳光直接照射的位置安装，避开自然条件恶劣（如 油烟重、风沙大、阳光直射或有高温热源）的位置。 注意：当安装在受限空间内（格栅）时，室外机在保证固定可靠的前提下 尽量靠近前面格栅，并优先保证左侧距离。
高效 务实 精确 服务
三、安装步骤
韩电空调
高效 务实 精确 服务
3、联机管、连接线处理要求
室内侧：
1）把低压管、高压管、出水管、室内外机联机线包扎“理直”，用包扎带绑扎在一起。绑扎应从室外机端喇叭口 10cm处向室内机进行，绑扎不要用力过大，避免将出水管压瘪。柜机室内连接管需包扎到位。 2）全部管线绑扎好后，穿过墙孔前不能把管路保护螺栓去掉，以免灰尘、水分、杂物进入管路。
注意：
1）室内机电源线由于可被人接触，尽量不要自行加长或剪
短。 2）如电源线过长，应将过长的电源线圆滑整理好，放入空 调器内部空余地方或固定在旁边 3）严禁缠绕成小圈，以免产生涡流发热；
高效 务实 精确 服务
三、安装步骤
韩电空调
2、室外机安装 1）室内、外机之间的高度差一般不超过5米， 尽量使室外 机安装位置低于室内机。
二、安装位置的选择
韩电空调
高效 务实 精确 服务
1、内机位置选择:
1)要选择有利于室内空气循环的场所，避开家具等物品，附近不能有热源，与门窗 距离应大于0.6m。
2）尽量选择墙面短的一侧中央为最适合，使空调送风能到达房间的每个角落。
3）垂直高度不低于1.8m。满足垂直高度≥1.8m的前提下，根据房间室内结构的实 际情况，安装位置的垂直高度尽可能低。空调左右两侧空间不小于12cm，上侧空 间不小于15cm，下侧空间不小于180cm。
四、试机
高效 务实 精确 服务
韩电空调
一、安装前的准备与检查
高效 务实 精确 服务
１．安装前使用用电源检测仪检查用户家线路、插座是否符合空调使用要求。
空调随机附带的电源插头上面均有以下标志：“L”--火线；“N”--中线；“〨”—保护接地线 ；用户的电源必须 与公司的电源插头标志相对应，否则将会出现设备故障隐患或人身安全问题，若不相符请用户找电工调整。
4）柜机室内机安装位置以进出风不受阻挡为原则，侧面出风的机型必须出风能顺 利送达需降温的人或设备。
二、安装位置的选择
韩电空调
高效 务实 精确 服务
2.室外机位置选择: 1) 室外机组应不占用公共人行道，沿道路两侧建筑物安装距地面距离应大 于2.5m；尽量安装于室外机产生的噪音和气流、外机漏水不影响到邻居的 位置，儿童不易触及的地方。
高效 务实 精确 服务
三、安装步骤
韩电空调
5)两人配合将连接管包扎结实、美观，挂好内机后，调整连
接管走向，须紧贴墙面，横平竖直，不能折扁，穿联机管后
用密封泥堵好墙孔。 6）检查内机排水是否顺畅。确定好出水位置， 当排水管不 够长时，加长排水管应注意包住其室内部分。 排水管接口 要用万能胶密封，室内水管在任何位置不得有盘曲 ；整理 好排水管，防止倒流和S形缠绕等。 最后直接加水到内机接水盘，观察内机排水是否顺畅。
1)附件检查。对照说明书装箱单检查是否齐全 2)外观检查。检查内机塑料外壳、面板、风叶、导风板及外机壳有无划伤，生锈，碰凹； 3)制冷剂检查。轻微打开室外机阀帽,用内六角板手打开截止阀阀芯,查看是否有气体排出。 4)通电检测。室内、机可联线通电检查,主要检查各功能转换,噪声、遥控器是否正常，外机压机、风机运转是否正常。 特别注意：由于内、外机不接联机管，测试过程不允许超过2分钟，否则有危及人身安全的情况）。
2)室外机支架的选择。支架承受重量不低于(人重+机重)之
和的二倍以上, 安装架承重不低于180KG。
3）固定安装支架。安装支架用膨胀螺栓或长螺栓固定，
固定螺栓应用4个以上（柜机6颗），直径不得小于
φ10mm，支架应保持水平。 室外机底角用直径为φ10mm 螺栓固定，螺栓要由上向下 穿，并加防松垫 （个别挂机室外机直径为φ8mm ，具体 根据实际支架底角孔径)。 4)接线端子一定要拧紧，不能松动；接线叉子 ，不得用裸 导线直接与接线端子连接。连接好之后的电线，必须使用 压线卡（电线卡）固定好。
韩电空调
高效 务实 精确 服务
空调安装要求及规范
工艺部 2018-12-10
韩电空调
高效 务实 精确 服务
Hale Waihona Puke 三分质量、七分安装目录
韩电空调
一、安装前的准备与检查 1）用户电源检查 2）内、外机外观及电功能检查
二、安装位置的选择 1）内机位置选择 2）外机位置选择
三、安装步骤 1）内机安装 2）外机安装 3）联管、联线操作要求 4）抽真空、检漏操作 5）特殊加长线、加长管的要求
