电力工程基础 第5章习题(含答案)答案

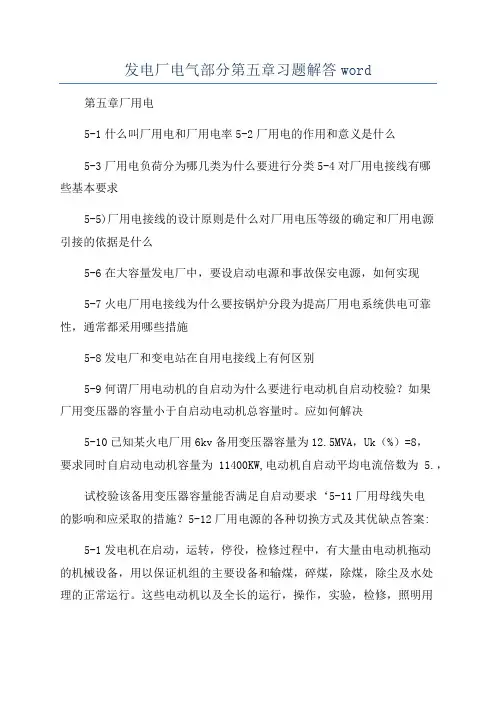

发电厂电气部分第五章习题解答word
发电厂电气部分第五章习题解答word第五章厂用电5-1什么叫厂用电和厂用电率5-2厂用电的作用和意义是什么5-3厂用电负荷分为哪几类为什么要进行分类5-4对厂用电接线有哪些基本要求5-5)厂用电接线的设计原则是什么对厂用电压等级的确定和厂用电源引接的依据是什么5-6在大容量发电厂中，要设启动电源和事故保安电源，如何实现5-7火电厂用电接线为什么要按锅炉分段为提高厂用电系统供电可靠性，通常都采用哪些措施5-8发电厂和变电站在自用电接线上有何区别5-9何谓厂用电动机的自启动为什么要进行电动机自启动校验？如果厂用变压器的容量小于自启动电动机总容量时。
应如何解决5-10已知某火电厂用6kv备用变压器容量为12.5MVA，Uk（%）=8，要求同时自启动电动机容量为11400KW,电动机自启动平均电流倍数为 5.，试校验该备用变压器容量能否满足自启动要求‘5-11厂用母线失电的影响和应采取的措施？5-12厂用电源的各种切换方式及其优缺点答案: 5-1发电机在启动，运转，停役，检修过程中，有大量由电动机拖动的机械设备，用以保证机组的主要设备和输煤，碎煤，除煤，除尘及水处理的正常运行。
这些电动机以及全长的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，.统称为厂用电。
厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。
5-2发电机在启动，运转，停役，检修过程中，有大量电动机拖动的机械设备，用以保证机组的主要设备和输煤，碎煤。
除灰，除尘及水处理的正常运行。
降低厂用电率降低电能成木，同时也相应地增大了对电力系统的供电量。
5-3厂用电负荷，按照其用电设备在生产中的作用和突然中断供电所造成的危言程度，按其重要性可分为四类:(1)一类负荷:凡是属于短时停电会造成主设备损坏，危及人身安全，主机停用及影响大量出电的厂用设备，都属于一类设备。
(2)二类设备:允许短时断电，恢复供电后，不致造成生产紊乱的常用设备称为二类设备。
电力工程基础(课后习题答案)..
第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。
答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。
对电力系统的主要影响（略）。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
《电气工程基础》习题集答案 上海交通大学
第一章 引论1-1，电能较之其他形式的能量有许多突出的优点。
电能可以集中生产分散使用、便于传输和分配、便于和其他形式的能量相互转化，可以满足生产及生活多方面的需要。
1-2，由线路中的损耗表达式SU lP P N ⋅Φ⋅=∆222cos ρ 可以看出，在P 、l 、cos Φ及ρ已经确定的情况下，线路损耗就由截面积和线电压决定。
由于线路损耗与电压成反比，因此提高电压能够降低线路损耗。
1-3，各设备的额定电压分别为：(a) G1 10.5KV ；T1 10.5/121KV ； T2 110/38.5KV ；(b) G1 10.5KV ；T1 10.5/121KV ；T2 110/11KV ；T3 110KV/6.6/38.5KV G2 6.3KV ；T4 35/6.6KV ； T5 6.3/38.5KV ；M1 6KV(c) G1 10.5KV ；G2 10.5KV ；T1 10.5/121KV ；T2 10.5/121/38.5KV 1-4，电能质量的三个基本指标是频率、电压和波形。
系统频率主要取决于系统中有功功率的平衡；节点电压主要取决于系统中无功功率的平衡；波形质量问题由谐波污染引起。
1-5，提高电力系统安全可靠性主要从以下几个方面着手：（1）提高电网结构的强壮性；（2）提高系统运行的稳定性；（3）保证一定的备用容量第二章 基本概念2-1，解：只须p ef <p mf ，即电容C 发出的无功要小于电感L 吸收的无功。
2-2，功率方向问题即是节点功率是流出还是流入的问题。
同题2-5类似。
2-3，单相传输系统具有功率的脉动特性。
脉动功率将对电动机产生一脉动转矩，对于工业上的大型感应电动机以及交流发电机，脉动转矩是完全不能接受的。
三相交流电机消除了功率和转矩的脉动，且在经济上是合理的，三相交流电力系统仍是当今具支配性的电力传输与分配的方式。
2-4，对于对称三相系统的稳态运行情况，实际上只要进行其中某一相的计算，而其他两相的电流和电压根据相序关系易于求得。
供配电第五章课后习题答案
习题解答（五）学习单元一1. 电力变压器的作用是什么？变压器是一种静止的电气设备，是应用电磁感应原理，在频率不变的基础上将电压升高或降低，电力变压器是变电所中最重要的设备，属于变换类设备。
主要作用是传输电能，将电力系统中的电力电压升高或降低，以利于电力的合理输送、分配和使用。
2. 电力变压器的主要技术参数有哪些？（1）额定容量S N.T（kV·A）。
（2）额定电压U N（kV或V）。
（3）额定电流I N(A)。
（4）额定频率f N (Hz)。
（5）阻抗电压U d%。
（6) 空载电流I0%。
（7）空载损耗P0。
（8）短路损耗P d。
（9）额定温升。
（10）冷却方式。
学习单元二1.什么是电力变压器的实际容量？什么是电力变压器的额定容量？电力变压器的额定容量S N.T（kV·A）。
指在额定工作状态下变压器能保证长期输出的容量。
由于变压器的效率很高，所以规定一、二次侧的容量相等。
电力变压器的实际容量是指变压器在实际使用条件（包括实际输出的最大负荷和安装地点的环境温度）下，在不影响变压器的规定使用年限（一般为20年）时所能连续输出的最大视在功率S T，单位是kVA。
2、某工厂变电所有两台SL7-500/10型配电变压器（Yyn0联结）。
试计算这两台变压器（查有关手册得SL7-500/10型变压器的有关数据ΔP0= 1. 08kW，ΔP k=6. 的经济运行的临界负荷。
9kW ， I 0% = 2.1 ，U k % =4。
）解 已知SL7-500/10型配电变压器（Yyn0联结）的有关技术数据: ΔP 0= 1. 08kW ，ΔP k =6.9kW ， I 0% = 2.1 ，U k % =4。
由式（5-14）得var 5.105001001.2100%.00k S I Q T N =⨯=≈∆ 由式（5-15）得var 205001004100%.k S U Q T N k N =⨯=≈∆ 取K q =0.1。
大学《电力工程基础》考试题库及答案
过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案：B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案：B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案：B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案：A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案：D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案：D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案：B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案：C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案：D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案：B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案：D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案：D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案：B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案：B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案：C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案：B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案：B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案：C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案：D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案：C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案：A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案：D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案：D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案：B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案：C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案：D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案：B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案：B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案：D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案：B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案：D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案：A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案：C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案：A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。
电力工程基础习题答案（王锡凡）第五章
电力工程基础习题答案（王锡凡）第五章第五章远距离大容量输电5-1 影响线路传输容量的约束条件主要有哪些？对于远距离输电线路而言，最主要的约束条件是什么？答：约束条件有：热极限、电压约束、稳定性约束；对于远距离输电线路而言，最主要的约束条件是稳定性约束。
5-2 为什么说当线路输送功率为自然功率时，其沿线电压的幅值处处相等？答：线路终端负荷阻抗为2Z ，无损耗线路波阻抗为c Z ，当c Z Z =2阻抗匹配时，如果nU U U ==21，线路在额定电压下运行，则此时线路输送的功率为自然功率。
无损耗线的基本方程为??+=+=x Z U j x I I x Z I j x U U c x c x ββββsin cos sin cos 2222 当c Z Z =2时，2222I Z I Z U c ==，则方程化简为()()??=+==+=x j x x j x e I x j x I I e U x j x U U ββββββ2222 sin cos sin cos 线路上各点的电压幅值相等，电流的幅值也相等，且电流与电压同相位。
5-3 判断简单电力系统静态稳定的条件是什么？提高静态稳定的措施有哪些？答：简单电力系统静态稳定的判据是：0>δd dP E ，即δcos ∑=X U E dt dP q E 。
090<δ，稳定运行；090=δ，静稳极限；090>δ，不稳定运行。
提高静态稳定的措施：1、提高系统电压；2、采用自动励磁调节装置；3、调节元件的电抗，做法有：采用分裂导线，采用串联电容补偿，一般补偿度不超过50%。
5-4 简单电力系统是由等值电抗50.=G X 的发电机，经过01.=L X 的串联电抗连接至无限大母线组成。
设无限大母线电压为0001∠=.U，发电机端电压保持为1.20，试计算系统的静态稳定功率极限。
解：设发电机发送的功率为1 1）计算发电机母线端电压GU 的相角0G δ 发电机电磁功率：10121100=?===G G L G E X UU UI P δδ?sin ..sin cos 求得：004456.=G δ 2）计算电流I00060180551336600101001445621........∠=+=∠-∠=-=j j jX U U I L G 3）计算qE0007371579149981495205160180551001........∠=+=?∠+∠=+=∑j j X I j U E q 所以静稳极限对应的功率极限为：05315115791...max =?==∑X UE P q 储备系数：%.%.%max 3510011053110000=?-=?-=P P P K p5-5 什么是电力系统次同步谐振？产生的原因是什么？如何克服？答：5-6 什么是电力系统的暂态稳定性？可采用什么方法分析？如何判断电力系统的暂态稳定性？答：电力系统暂态稳定是指系统在某个运行情况下突然受到较大的扰动之后，能否经过暂态过程达到新的稳定运行状态或回到原来的状态。
电气工程基础习题答案
UH
U
n2
2 n
谐波电流含量可表示为
IH
I
n2
2 n
谐波总崎变率是指谐波含量与
基波分量的比值的百分数称为谐波总崎变率，用 THD 表示。由此可得： 电压总崎变率为
IH 100% I1 THDU UH 100% 电流总崎变率为 U1
THDI
2-4 电力系统中有哪些主要谐波源？ 答：根据负荷特点，电力系统的谐波源大致可分为下面两类。 ⑴含电弧和铁磁非线性设备的谐波源。 ⑵整流和换流电子器件所形成的谐波源。 2-5 电力系统中的谐波可以造成哪些危害？
《电气工程基础》题解（第 1 章）
1-1 简述我国电力工业的现状和发展前景？ 答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和 电源结构建设等方面均取得了世人瞩目的成就。目前我国电力工业已进入“大机 组”、 “大电网 ”、 “超高压 ”、 “高自动化 ”的发展阶段。截至 2000 年，全国装机容 量已达 316GW，年发电量 1.3*1012 KW•h,均居世界第二位，成为一个电力大国。 不过与发达国家相比仍有较大差距。主要体现在，我国电力工业的分布和发展还 很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有 0.25KW。电 力工业还需持续、稳步地发展。 我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展 核电、因地制宜利用其他可再生能源发电，搞好水电的 “西电东送 ”和火电的 “北 电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价 上网，建立竞争、开放、规范的电力市场。 随着总装机容量为 18200MW 的三峡水电站的建成， 将为我国的电力工业发 展注入强大的活力和深远的影响。2009 年三峡电站全部建成投产后，将会通过 15 回 500KV 交流输电线路和 3 回 500KV 直流双极输电线路，将其巨大的电能 向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。 1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？ 答：电能生产主要有以下特点： ⑴电能的生产和使用同时完成。在任一时刻，系统的发电量只能取决于同一 时刻用户的用电量。因此，在系统中必须保持电能的生产、输送、和使用处于一 种动态的平衡。 ⑵正常输电过程和故障过程都非常迅速。电能是以电磁波的形式传播的，所 以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力 系统的正常运行，必须设置完善的自动控制和保护系统。 ⑶具有较强的地区性特点。电力系统的规模越来越大，其覆盖的地区也越来 越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规 划时必须充分考虑地区特点。
电力工程基础 第5章习题答案
第五章5—1 熄灭电弧的条件是什么？开关电器中常用的灭弧方法有哪些?答：灭弧的条件是去游离率大于游离率。
开关电器中常用的灭弧方法有速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧分细灭弧法、狭缝灭弧法、采用多断口灭弧法和采用新型介质灭弧法等.5-2 高压断路器、高压隔离开关和高压负荷开关各有哪些功能？答：高压断路器不仅能通断正常负荷电流,而且能切断一定的短路电流，并能在保护装置作用下自动跳闸，切除短路故障；高压隔离开关的主要功能是隔离高压电源,保证人身和设备检修安全,同时还具有倒闸操作和通断小电流的功能；高压负荷开关可以通断一定的负荷电流和过负荷电流，有隔离开关的作用,但不能断开短路电流。
5-3 倒闸操作的基本要求是什么？答：倒闸操作的基本要求是：合闸送电时，先合上隔离开关,再合上断路器;跳闸断电时，先断开断路器，再断开隔离开关.5-4 低压断路器有哪些功能？按结构型式可分为哪两大类?答：低压断路器既能带负荷通断电路,又能在线路发生短路、过负荷、低电压（或失压)等故障时自动跳闸.低压断路器按结构型式分，有塑料外壳式和万能式两大类。
5-5 熔断器的主要功能是什么？什么是“限流"式熔断器?答：熔断器的主要功能是对电路及其设备进行短路或过负荷保护。
“限流”式熔断器是指熔断器的灭弧能力很强，灭弧速度很快,能在短路电流未达到冲击值以前完全熄灭电弧。
5-6 避雷器有何功能？有哪些常见的结构型式？各适用于哪些场合？答：避雷器用于防止雷电产生的过电压沿线路侵入变配电所或其他建筑物内，以免危及被保护设备的绝缘.避雷器按结构型式分，有保护间隙、管型避雷器、阀型避雷器和金属氧化物避雷器等。
其中，保护间隙和管型避雷器一般用于户外输电线路的防雷保护,阀型避雷器和金属氧化物避雷器主要用于变配电所的进线防雷电波侵入保护.5—7 Dyn11接线配电变压器和Yyn0接线配电变压器相比较有哪些优点？答:Dyn11接线变压器能有效地抑制3的整数倍高次谐波电流的影响；Dyn11接线变压器的零序电抗比Yyn0接线变压器小得多，更有利于低压侧单相接地短路故障的切除；Dyn11接线变压器承受单相不平衡负荷的能力远比Yyn0接线的变压器大。
电力工程基础(课后习题答案)
第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。
答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。
对电力系统的主要影响（略）。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
电工学概论习题答案_第五章
5-1. 说明人体触电致死的原因。
答：触电就是指人体的不同部位同时接触到不同电位的带电体时，人体内就有电流通过而造成对人体的伤害。
触电所造成的伤害主要有电击和电伤。
电击是人体加上一定电压后，人体电阻迅速减小，而使通过人体的电流增大，造成人体内部组织损坏而致死亡。
电伤是电流的热、化学、机械效应所造成身体表面皮肤、肌肉的伤害。
常见为电弧烧伤、灼伤人的脸面、肢体等部分，情况严重的也会导致死亡。
5-2. 解释跨步电压、接触电压的含义，说明在何种情况下能够发生跨步电压、接触电压触电。
答：当系统发生故障时，如输电线断裂接地、设备碰壳短路或遭受雷击等，将会有很大的电流流过接地体进入大地，接地体及其周围的土地将有对地电压产生。
对地电压以接地体处最高，离开接地体，对地电压逐渐下降，约至离接地体20米处对地电压降为零。
此时当人接地体附近行走时，在两脚之间将有一个电压存在，这种电压称为跨步电压。
发生短路故障的设备有对地电压，人触及设备外壳会有电压加于人体，这种电压称为接触电压。
跨步电压和接触电压触电，一般在雷击或有强大的接地短路电流出现时发生。
5-3. 怎样会发生触电事故？为了避免触电，我们在使用电器，接电操作时应注意哪些问题？答：电对人体的伤害是人体触电所造成的。
触电就是指人体的不同部位同时接触到不同电位的带电体时，人体内就有电流通过而造成对人体的伤害。
要防止发生触点事故最主要的是人必须按照规定的安全操作规程操作与使用用电器，以及用电器的电气安全性能必须符合要求，即在长期使用的过程中不发生漏电现象及因之形成的设备表面带电。
5-4. 在进行电工实验时，为什么在合上电源时操作者一定要通知同组同学注意？为什么在实验过程中不允许带电改接电路？答：因为在电工实验时电源电压通常为220V，当人接触此电压用电器时会造成触电事故可能危及生命。
因此合上电源时操作者一定要通知同组同学注意，避免其它同学在不知情的情况下误接触到连接到电源上的实验设备。
电力工程基础习题答案
第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。
答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。
对电力系统的主要影响（略）。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
电力工程基础 课后答案
电力工程基础学习指导及习题解答2006．11第一章电力工程基础一、重点和难点1．火力发电厂、水力发电厂以及核电站的能量转换过程，以及它们在生产成本、生产效率、厂用电率和机组启停速度方面的区别。
2．现代电力系统的概念（了解反映电力系统常用的基本参数）；变电所的分类。
3．负荷的分级和供电要求。
★★4．电力系统的质量指标。
★★5．电力系统的接线方式。
★★6．我国交流电力网和电气设备的额定电压―――发电机、变压器、输电线路的额定电压的确定。
★★★7．电压等级的选择尤其是供电电压的选择。
二、作业1．确定图中（略）所示供电系统中发电机和所有变压器的额定电压。
分析：作业中需要注意的问题包括①电力系统中的电压除非特别说明一般指的都是线电压。
因此变压器的变比一般都是线电压和线电压之比，单位kV。
②对于某些电压等级国家规定的其1.05倍的电网额定电压往往取的是整数值，如380×1.05＝400V，以后的短路电流计算中常用的35kV和110kV电压等级的平均额定电压分别是37kV和115kV。
③如果同时标出相电压和线电压其形式如：220/380V，即220V为相电压，380V 为线电压。
答案：发电机的额定电压为10.5kV，即电网额定电压的1.05倍；变压器T1的额定电压为10.5/38.5kV；变压器T2的额定电压为35/6.6kV；变压器T3的额定电压为10/0.4kV；三、课外学习1．电力与国民经济发展之间的关系。
能源弹性系数；电力弹性系数2．查找火力发电厂生产过程的详细资料并了解其能量的转换原理以及锅炉、汽轮机和发电机的基本结构、生产过程，并了解整个发电厂的组成。
★2．我国核电站的情况。
2．了解现代新型发电形式以及目前的情况和发展前景。
3．了解世界各国电压等级的频率的情况，寻找电压等级确定的规律。
4．查找各级负荷的实例并分析它们的供电情况。
5．查找电力系统可靠性的概念、指标以及目前各国电力系统可靠性的情况。
电力工程基础试题及参考答案
解 设 U̇ C=U̇ N= 0° =110 0°
∆ṠBC
102 + 82 =
110 2
(20 + + j30)
= 0.271 +
j0.407
Ṡ
′′
B
= −ṠC
+ ∆Ṡ BC
= (−10 −
j8) + 0.271 +
j0.407 = −9.793 −
j7.593
Ṡ
′
B
= ṠB
+
∆
Ṡ
′′
解：计算半径： r = 25.2 = 12.6mm = 12.6 ×10 -3 m 2
几何均距：Dm=D=6m
x1
=
0.1445l
g Dm r
+ 0.0157
6
= 0.1445lg
+ 0.0157
12.6 ×10−3
= 0.403Ω /km
28。.110KV 单回架空线路，其参数如图所示，线路始端电压为 116KV，末端负荷为 15＋j10MVA， 求该电力线路末端电压及始端输出的功率。
①高峰负荷时允许中枢点电压略低
②低谷负荷时允许中枢点电压略低
③适用于用户对电压要求不高的场合
④适用于供电线路不长的场合
21．通过改变变压器变比，实质上（ ③ ）
①改变了电压损耗的数值
②改变了负荷变化时次级电压的变化幅度
③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量
22．三相短路时，非周期分量极小值，只能是在某种情况（① ）
B
= 40
+
j30 − 9.793 −
j7.953 = 30.207 +
电力工程-8 第五章 变电所的一次系统(1-2)
近阴极效应：弧隙两端电极极性改变，阳极区形成正离子层
——起始介质强度（150～250V）
此后介质强度的恢复取决于Iar、T
弧隙电压的恢复
与线路结构、参数、负荷性质等有关； 电源电压高； 电路功率因数小； 电路固有振荡频率大； 电弧熄灭前电流大
18
交流电弧的熄灭
游离 途径
阴极
强电场 +
发射
碰撞 游离
+
热 游离
热电子
+ 发射
2.电弧熄灭的物理过程：
❖ 去游离：自由电子与正离子相互吸引发生中和的现象
复合： 正、负电荷相遇中和
——电极表面复合、空间复合
扩散： 正、负电荷逸出到周围介质中冷却中和
——温差越大，扩散作用越强
❖ 电弧稳定燃烧：去游离=游离
❖ 熄弧：
去游离>游离
说明：断路器合闸时，操作机构必须克服断路器开断弹簧的阻力和可动部分的 重量及摩擦阻力等，所以合闸操作需做的功很大；断路器跳闸时，只要将维持 机构的脱扣器释放打开，在跳闸弹簧的作用下可迅速跳闸，所以跳闸操作所需 做的功很小。
➢手动式（CS型） ➢能直手流动电跳、磁合式闸（和远C距D离型跳）闸，不能远距离合闸，操作电源为交流。 ➢能作弹手可簧动靠储和，远制能距造式离成（跳本合低C闸，T型，但便需）于直实流现操自作动电化源，，结且构合简闸单功，率零大件。数量少，工
1—静触头 2—吸弧铁片 3—横吹灭弧沟
4—纵吹油囊 5—电弧 6—动触头
25
5.2 高低压开关电器
图5-8为单压式SF6断路器灭弧室的结构。 图5-9为LW36-126型SF6断路器的 外形结构。
图5-6 LW36-126型SF6断路器
《电工基础》课后习题解答
解 （1）电路发生断路故障，故障点在灯泡处。 （2）电路发生短路故障，短路点在灯泡处。 （3）电路发生断路故障，故障点在电流表处或 在电池和滑线电阻处。 （4）电路中电阻过大，灯泡电压很低，接触点 处接触不良，滑线电阻阻值过大。
图1－39
1－15 在图1－40所示电路中，若以f点作为参考点，试计 算c、d两点的电位。
图1－44
1－21 在图1－45所示电路中，已知U1=1V，试求电阻R。
解 各电量参考方向如图所示
1 I1 1 A 1 U 2 12 1 11 V 11 5 .5 A 2 I 3 I 2 I 1 5 .5 1 4 .5 A I2 U 4 18 1 3 4.5 5.5V 5 .5 5 .5 A 1 I I 4 I 3 5 .5 4 . 5 1 A I4 U 12 5.5 6.5V 6 .5 R 6.5 1
解
12 I 1 2A 24 6 图1－40 I2 2A 1 2 V c U cf U af U ba U cb 12 2 2 0 8V V d U df U dc U cb U ba U af 2 1 0 2 2 12 10V
1－3 下述说法中错误的是（ D ）。 A.电阻元件是一种耗能元件，当其中有电流流过时，它总是吸收功率， 消耗电能。 B.电容元件是一种储能元件，它所储存的电场能量与其极板上的电荷量 平方成正比。 C.电感元件是一种储能元件，它所储存的磁场能量与其磁链平方成正比。 D.电压源和电流源是有源元件，当它们与外电路接通时，它们总是发出 电能。
1－19 求图1－43所示电路中的电压Uab。
图1－43
解 设电流I1参考方向如图所示
电力系统继电保护第五章的习题答案
电力系统继电保护第五章的习题答案第一篇：电力系统继电保护第五章的习题答案5.3 在超高压电网中使用三相重合为什么要考虑两侧电源的同期问题，使用单相重合闸是否需要考虑同期问题？答：三相重合闸时，无论什么故障均要切除三相故障，当系统网架结构薄弱时，两侧电源在断路器跳闸以后可能失去同步，因此需要考虑两侧电源的同期问题；单相故障只跳单相，使两侧电源之间仍然保持两相运行，一般是同步的；因此，单相重合闸一般不需要考虑同期问题。
5.5 如果必须考虑同期合闸，重合闸是否必须装检同期元件？答：如果必须考虑同期合闸，也不一定必须装检同期元件。
当电力系统之间联系紧密（具有三个及以上的回路），系统的结构保证线路两侧不会失步，或当两侧电源有双回路联系时，可以采用检查另一线路是否有电流来判断两侧电源是否失去同步。
5.12 什么是重合闸前加速保护，有何优缺点？主要适用于什么场合？答：所谓前加速就是当线路第一次故障时，靠近电源端保护瞬时无选择性动作，然后进行重合。
如果重合于永久性故障上，则在断路器合闸后，再延时有选择性地切除故障。
采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在0.6 0.7倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合闸装置，简单、经济。
前加速的缺点是：断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故障切除的时间可能较长；如果靠近电源侧的重合闸装置或断路器拒绝合闸，则将扩大停电范围。
甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。
前加速保护主要用于35KV以下有发电厂或重要变电所引出的直配线路上，以便快速切除故障，保证母线电压。
5.13 什么是重合闸后加速保护，有何优缺点？主要适用于什么场合？答：所谓后加速就是当线路第一次故障时，保护有选择性地动作，然后进行重合。
《电力工程基础》习题与解答
《电⼒⼯程基础》习题与解答第⼀章发电⼚概述习题与解答⼀、简答题1、简述⽔⼒发电、⽕⼒发电和风⼒发电的能量转换过程。
答：⽔⼒发电是将⽔流的动能转换为机械能，再将机械能转换为电能的过程。
⽕⼒发电是将燃料的化学能转换为热能，再将热能转换为机械能，然后再将机械能转换为电能的过程。
风⼒发电是将空⽓的动能转换为机械能，再将机械能转换为电能的过程。
2、⽕电⼚按照原动机不同可分哪⼏类⽕电⼚的三⼤主机是什么答：⽕电⼚按照原动机不同可分为汽轮机电⼚、燃⽓轮机电⼚、蒸汽—燃⽓轮机联合循环电⼚。
锅炉、汽轮机、发电机是常规⽕⼒发电⼚的三⼤主机。
3、简述蒸汽动⼒发电⼚的⽣产过程。
答：燃料送⼊锅炉燃烧放出⼤量的热能，锅炉中的⽔吸收热量成为⾼压、⾼温的蒸汽，经管道有控制地送⼊汽轮机，蒸汽在汽轮机内降压降温，其热能转换成汽轮机转轴旋转机械功，⾼速旋转的汽轮机转轴拖动发电机发出电能，电能由升压变压器升压后送⼊电⼒系统，⽽做功后的乏汽（汽轮机的排汽）进⼊凝汽器被冷却⽔冷却，凝结成⽔由给⽔泵重新打回锅炉，如此周⽽复始，不断⽣产出电能。
4、常规燃煤⽕电⼚对环境的污染主要体现在哪些⽅⾯答：主要是烟⽓污染物排放、灰渣排放、废⽔排放，其中烟⽓排放中的粉尘、硫氧化物和氮氧化物经过烟囱排⼊⼤⽓，会给环境造成污染。
5、⽬前⽐较成熟的太阳能发电有哪些形式答：太阳能热发电和太阳能光发电。
6、简述闪蒸地热发电的基本原理。
答：来⾃地热井的热⽔⾸先进⼊减压扩容器，扩容器内维持着⽐热⽔压⼒低的压⼒，因⽽部分热⽔得以闪蒸并将产⽣的蒸汽送往汽轮机膨胀做功。
如地热井⼝流体是湿蒸汽，则先进⼊汽⽔分离器，分离出的蒸汽送往汽轮机做功，分离剩余的⽔再进⼊扩容器（如剩余热⽔直接排放就是汽⽔分离法，热能利⽤不充分），扩容后得到的闪蒸蒸汽也送往汽轮机做功。
7、简述双循环地热发电的基本原理。
答：地下热⽔⽤深井泵加压打到地⾯进⼊蒸发器，加热某种低沸点⼯质，使之变为低沸点⼯质过热蒸汽，然后送⼊汽轮发电机组发电，汽轮机排出的乏汽经凝汽器冷凝成液体，⽤⼯质泵再打回蒸发器重新加热，重复循环使⽤。
建筑电工学第5章习题答案
返 回练习题题集 上一题 下一页 下一题
I S = K l I N = 7 × 29 . 35 A = 205 .45 A
故不可带此负载直接起动。 虽然 TS > TL，但由于 I S > 150 A，故不可带此负载直接起动。
I SY 3 3 1 1 7 = IS = × 7 IN = IN 3 3 3
返 回练习题题集
上一题
下一页
下一题
由于T 故可以采用星－三角起动。 由于 SY > TL，ISY < 3IN，故可以采用星－三角起动。
TSa = K A TS = 0 . 5 2 × 36 . 2 N ⋅ m = 9 N ⋅ m （3） ）
I S = K C I N = 7 .0 × 1 1 .7 A = 8 2 A
返 回练习题题集 上一题 上一页 下一题
5.5.1 某三相异步电动机，PN＝30 kW，UN＝380 V，三角 某三相异步电动机， ， ， 形联结， 形联结，IN＝63 A，nN＝740 r/min，KS＝1.8，KI＝6，TL＝0.9 ， ， ， ， TN，由 SN = 200 KV · A 的三相变压器供电。电动机起动时，要 的三相变压器供电。电动机起动时， 求从变压器取用的电流不得超过变压器的额定电流。试问：（ 求从变压器取用的电流不得超过变压器的额定电流。试问：（ 1）能否直接起动？（ ）能否星－三角起动？（ ）能否选用 ）能否直接起动？（2）能否星－三角起动？（3） ？（ ？（ KA＝0.8 的自耦变压器起动？ 的自耦变压器起动？ 【解】 （1） TS = K S T N = 1 . 8T N ） I S = K I I N = 6 × 63 A = 378 A 变压器的额定电流为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章
5-1 熄灭电弧的条件是什么？开关电器中常用的灭弧方法有哪些？
答：灭弧的条件是去游离率大于游离率。
开关电器中常用的灭弧方法有速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧分细灭弧法、狭缝灭弧法、采用多断口灭弧法和采用新型介质灭弧法等。
5-2 高压断路器、高压隔离开关和高压负荷开关各有哪些功能？
答：高压断路器不仅能通断正常负荷电流，而且能切断一定的短路电
5-3
低电压（或失压）等故障时自动跳闸。
低压断路器按结构型式分，有塑料外壳式和万能式两大类。
5-5 熔断器的主要功能是什么？什么是“限流”式熔断器？
答：熔断器的主要功能是对电路及其设备进行短路或过负荷保护。
“限流”式熔断器是指熔断器的灭弧能力很强，灭弧速度很快，能在短路电流未达到冲击值以前完全熄灭电弧。
5-6 避雷器有何功能？有哪些常见的结构型式？各适用于哪些场合？ 答：避雷器用于防止雷电产生的过电压沿线路侵入变配电所或其他建筑物内，以免危及被保护设备的绝缘。
避雷器按结构型式分，有保护间隙、管型避雷器、阀型避雷器和金属氧化物避雷器等。
其中，保护间隙和管型避雷器一般用于户外输电线路的防雷保护，阀型避雷器和金属氧化物避雷器主要用于变配电所的进线防雷电波侵入保护。
5-7 Dyn11接线配电变压器和Yyn0接线配电变压器相比较有哪些优
点？
答：Dyn11接线变压器能有效地抑制3
Dyn11比Yyn0。
i i K 与一次电流数值差的百
分数；相位差i δ是2I '- 与1
I 的相角差。
电流互感器常用的接线方式有一相式接线、两相不完全星形接线、两相电流差接线和三相完全星形接线。
5-9 什么是电压互感器的误差？电压互感器的常用接线方式有哪几种？
答：电压互感器的误差吧包括电压误差（比值差）和相位误差（角差）。
比值差u f 是二次电压的测量值乘以额定变压比u
K 与一次电压数值差的百分数；相位差u δ是2
U '- 与1U 的相角差。
5-10 什么是高压开关柜的“五防”？固定式开关柜和手车式开关柜各有哪些优缺点？
答：①防止误跳、误合断路器；②防止带负荷分、合隔离开关；③防止带电挂接地线；④防止带地线合闸；⑤防止误入带电间隔。
固定式开关柜具有价格低，内部空间大，运行维护方便等优点，但体
凑和占地面积小等优点，但价格较贵。
5-11
全部停电，供电可靠性都不高，只可供三级负荷。
单母线接线的优点是接线简单、使用设备少、操作方便、投资少、便于扩建。
缺点是当母线及母线隔离开关故障或检修时，必须断开全部电源，造成整个配电装置停电；当检修一回路的断路器时，该回路要停电。
单母线分段接线既保留了单母线接线简单、经济、方便等优点，又在一定程度上提高了供电的可靠性。
但仍不能克服某一回路断路器检修时，
该回路要长时间停电的显著缺点，同时这种接线在一段母线或母线隔离开关故障或检修时，该段母线上的所有回路都要长时间停电。
单母线加旁路母线接线解决了出线断路器检修时的停电问题，但其缺点是需要增加一组母线、专用的旁路断路器和旁路隔离开关等设备，使配电装置复杂，投资增大，且隔离开关要用来操作，增加了误操作的可能性。
双母线接线具有以下优点：①轮换检修母线而不致中断供电；②检修任一回路的母线隔离开关时仅使该回路停电；③工作母线发生故障时，经
和热稳定？
答：电气设备选择的一般原则是：按正常工作条件选择额定电流和额定电压，按短路情况进行校验动稳定校验和热稳定。
电气设备满足动稳定的条件是max i ≥sh i 或max I ≥sh I ；满足热稳定的条件
是t I t 2≥ima t I 2。
5-13 某10/0.4kV 车间变电所，总计算负荷为980kV A ，其中一、二类
负荷700 kV A 。
试初步选择该车间变电所变压器的台数和容量。
解：因为有一、二类负荷，所以应选两台变压器。
变压器容量应同时满足以下两个条件：
6869807.07.030=⨯=≈S S T kV A 且700II)I (30=≥+S S T kV A
查附录表A-1，选两台10/0.4kV 、S9—800 kV A 的变压器。
5-14 某厂的有功计算负荷为3000kW ，功率因数为0.92，该厂6kV 进线上拟安装一台SN10-10型断路器，其主保护动作时间为1.2s ，断路器分
闸时间为0.2s ，其6kV 母线上的==∞I I k 20kA 解：
I
A
选择SN10—10II/1000型断路器，设备具体参数及计算
5-15 试选择图5-63中10kV 馈线上的
电流互感器。
已知该线路的最大工作电流为
70A ，线路上的短路电流为=k I 4.6 kA ，继
电保护动作时间为2 s ，断路器分闸时间为
由上表知，其最大负荷为1.45V A 。
取tou R =0.1Ω，则
2S ≈)(22tou WL N i R R I S ++∑VA 26.5VA 1.05.253435VA 45.12=⎪⎪⎭⎫ ⎝⎛+⨯⨯⨯+=<V A 102=N S
（2）动稳定校验： kA 73.5116.455.255.2=⨯==k sh I i
kA 73.11kA 82.311.0225221=>=⨯⨯=sh N es i I K
满足动稳定要求。
（3）热稳定校验： s 2.22.02=+=+==QF pr k ima t t t t
s kA 55.462.26.4s kA 811)1.090()(2222221⋅=⨯=>⋅=⨯⨯=∞ima N t t I t I K
满足热稳定要求。
5-16 某一降压变电所内装有两台双绕组变压器，该变电所有两回35kV 电源进线，6回10kV 出线，低压侧拟采用单母线分段接线，试画出当高压侧分别采用内桥接线、外桥接线和单母线分段接线时，该变电所的电
气主接线单线图。
5-17 某10kV 母线三相水平平放，型号
21==''∞I I kA 续时间为2.5s 解：（1
2，因此最小允许截面为 22m m 65.381m =
A =60×8mm 2 =480 mm 2＞min A ，所以热稳定满足要
（2）动稳定校验： 55.35kA 2155.2=⨯=sh i kA
由279.28
6060250>=+-=+-h b b s ，故取K ≈1。
则母线受到的最大电动力为
()N 4.9841N 10250
100011055.5373.11073.1723
72max =⨯⨯⨯⨯⨯=⨯=--s l i F sh 母线的弯曲力矩为：10
14.198410max ⨯==l F M N·m 44.198=N·m
母线的截面系数为：37322m 1048m 6
008.006.06-⨯=⨯==h b W 母线的计算应力为：710
4844.198W M -⨯==c σ Pa 71013.4⨯=Pa 铝母线排的最大允许应力 Pa 109.67⨯=al
σ＞c σ，所以动稳定满足要求。
