实验7不良导体导热系数的测定.ppt
导热系数的测定ppt
54%
29%
text
材料的导热系数不仅随 温度、压力变化，而且 材料的杂质含量、结构 变化都会明显影响导热 系数的数值
77%
text
导热系数都需要用实验的方法 精确测定。测量导热系数的实 验方法一般分为稳态法和动态 法两类。
导热系数测量Analysis Of Teaching Materials
Ppt template for blackboard teaching Illusory Rain
导热系数测定Analysis Of Teaching Materials
text
一般来说，导热 系数大导热性能好的材 料称为良导体，导热系 数小、导热性能差的材 料称为不良导体。而且 金属的导热系数比非金 属的要大，固体导热系 数比液体的要大，气体
理与方法
Sample text
掌握热电偶测 温原理及导热 系数测定仪的
使用方法
Sample text
掌握用热电转 换的方式进行 温度测量的方
法
Sample text
学习用作图法 求冷却速率
02
实验原理
Teaching Curriculum Design
02.实验原理Teaching Curriculum Design
由于铜是热的良导体，在达到平衡时，可以认为同一 铜板各处的温度相同，样品内同一平行平面上各处的 温度也相同。这样只要测出样品的厚度左和两块铜板 的温度T、T，就可以确定温度梯度。
02.实验原理The Whole Process Of Teaching
关于传热效率
单位时间内通过某一截面积的 热量是一个无法直接测定的量， 我们设法将这个量转化为较容 易测量的量。为了维持一个恒 定的温度梯度分布，必须不断 地给高温侧铜板加热，热量通 过样品传到低温侧铜板，低温 侧铜板则将热量不断地向周围 环境散出。当加热速率、传热 速率与散热速率相等时，系统 就达到一个动态平衡，称之为 稳态、此时低温侧铜板的散热 速率就是样品内的传热速率。 这样、只要测量低温侧铜板在 稳态温度T2下散热的速率，也 就间接测量出了样品内的传热 速率
实验指导：不良导体导热系数的测定(wyp)
大学物理实验课件
表格一
原始数据记录
铜盘直径 铜盘厚度 样品盘直径 样品盘厚度 铜盘质量
表格二
t/s T/oC
物理实验中心网址： 物理实验中心网址：
大学物理实验课件
六、注意事项
1.请认准实验内容对应的操作界面。 1.请认准实验内容对应的操作界面。 实验内容对应的操作界面 2.记录稳态温度必须耐心等待至电压 2.记录稳态温度必须耐心等待至电压 记录稳态温度必须耐心等待 表读数稳定。 表读数稳定。 3.签字前不要退出操作界面。 3.签字前不要退出操作界面 签字前不要退出操作界面。 4.实验中请保护好自己的电脑。 4.实验中请保护好自己的电脑 实验中请保护好自己的电脑。 5.实验中的合法网站网址： 5.实验中的合法网站网址 实验中的合法网站网址：
物理实验中心网址： 物理实验中心网址：
大学物理实验课件
（1）测量铜盘和待测样品的直径、厚度及铜盘的质 量。单次测量即可。注意游标卡尺零点误差的读取 及天平的正确调节。
物理实验中心网址： 物理实验中心网址：
大学物理实验课件 （3）稳态温度的测定
数字电压表调零。 数字电压表调零。 调压器调为200V加热 加热15 调压器调为200V加热15 分钟左右； 此时， 分钟左右；（此时，不记录 任何数据） 任何数据） 调压器调为150V加热观 调压器调为150V加热观 察，直到电压表显示读数基 本不变(不少于25分钟 分钟) 本不变(不少于25分钟)。 通过双刀双掷开关转换， 通过双刀双掷开关转换， 记下此时大的读数 此时大的读数V 记下此时大的读数V1和小的 读数V 转换为T 读数V2，转换为T1和T2 。 计算T 转换为mV 计算T2+8oC，转换为mV
一、实验目的 二、实验原理 三、实验仪器 四、实验内容与要求 五、注意事项 六、实验中的问题 七、思考题
不良导体导热系数的测定课件(赵存虎改编)2017
15
实验内容
测量散热盘的冷却时的温度
（1）停止加热，取走橡胶盘，调整加热盘和散热
盘，使二者直接密切接触，重新开启加热盘使散
热盘升温。
（2）散热盘温度超过2值10 ℃时分离两盘，风扇
使散热盘冷却，每隔20秒读出散热盘的温度示值，
选择2 附近前后各5个数据填入数据记录表5-12-5。
16
数据处理
RP 2hP 4hB 1 2 2 2 RP 2hP 1 2 d B
m ——散热盘质量， c ——散热盘的比热容。 RP ——散热盘半径 hP ——散热盘厚度 dB ——样品直径 hB ——样品厚度
13
实验内容
实验步骤
1
测量橡胶盘（样品）、黄铜盘（散热板） 的直径、厚度dB、hB、 dP 、hP。 黄铜盘质量m和比热容c由实验室提供。 稳态法测橡胶盘上下表面的温度1 和2
测量散热盘（黄铜板）的冷却速率 ， t 2
2
3 4
计算。
14
实验内容
构建传热系统稳态并测量样品温度θ1 、θ2
（1）调整好实验装置,各盘之间不能有间隙。
（2）开启电源，设定发热盘的温度θ1在50 ℃ 。 （3）注意观察！当加热盘温度达到设定温度θ1 后，观察散热盘的温度 θ2，若在10分钟内θ2基本 保持不变则系统的热传导已达到稳定状态。记录 最后θ2。
1、散热盘的冷却速率
t
2
用逐差法求冷却速率， t=100s
序号 1 t/s 0 2 20 3 40 4 60 5 80 6 100 7 120 8 140 9 160 10 180
/℃
t
2
(1 6 ) ( 2 7 ) ( 3 8 ) ( 4 9 ) ( 5 10 ) 5 100
导热系数的测定实验优选PPT
却电扇仍处于工作状态，每隔30秒钟读一下散热盘的温度示值，选取邻
态时，通过样品上表面的热流量与由散热盘向周围环境散热的速率
相等，当散热盘冷却至稳态时的温度。记录此时的散热速率以求出
热流量。
根据上述装置，由傅立叶导热方程式可知，通过待测样品B盘的热流量，
ΔQ/Δt为：
QR212
t
h
（2）
式中h为样品厚度，R为圆盘样品的半径，λ为样品热导率、θ1 、θ2 分别为稳态时样品上下平面的温度。
520、m样V左品右架时：通样过品插手支入动架调、加节样热电品板盘。上的小插孔中； 【 实 验 内3容、】插好加热板的电源插头；再将驼线的一端与数字电压表相连，另一
电的偶电插 压在(也表可盘用的灵端测敏1插电内流，在计冷表串端联也盘一放的电入阻杜中箱瓦间来瓶替内位代的置)另。一；细管中； 2、测金属的4、导热最系后数时，θ1分, θ2别值为接稳好态时导金热属样系品数上下测两定个面仪的与温数字电压表的电源。

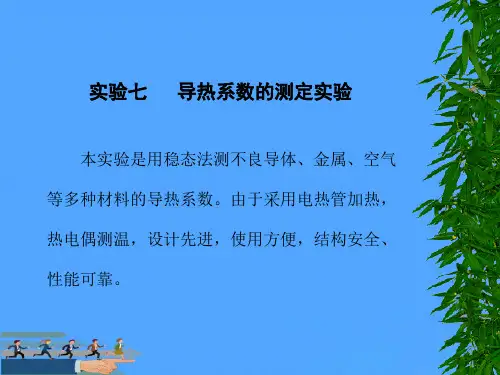

实验七 导热系数的测定实验
本实验是用稳态法测不良导体、金属、空气 等多种材料的导热系数。由于采用电热管加热， 热电偶测温，设计先进，使用方便，结构安全、 性能可靠。
【 实验目的 】 测定金属、橡皮、空气的导热系数
【 实验原理 】
测定导热系数的原理是法国数学、物理学家约瑟夫.傅立叶给出的导热方程
式。该方程式指出，在物理内部，垂直于导热方向上，二个相距为h，面积为A，
【 【
实 实
验 验
目仪5的器、】】调节数字电压表的调零旋钮，再将加热开关拨至220V档，开始加热；
热电偶冷端6插、入待浸于稳冰定水中后的，细玻可璃以管内将，切玻璃换管开内也关要分灌入别适拨当的至测1和测2端，记录此刻样品上、

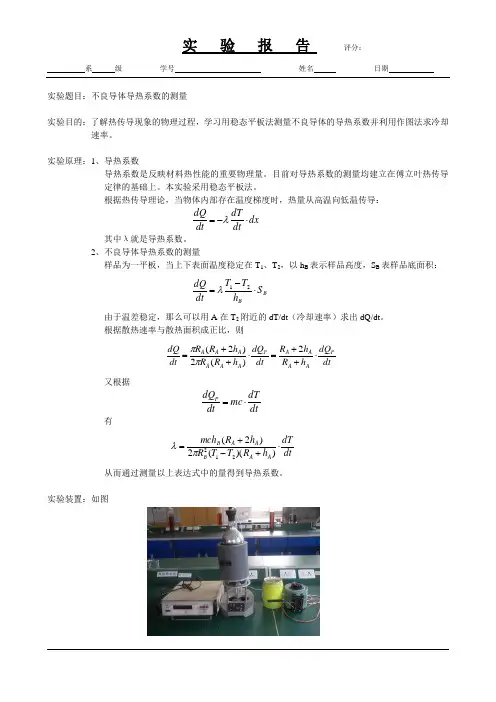

不良导体导热系数的测量
实验题目：不良导体导热系数的测量实验目的：了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并利用作图法求冷却速率。
实验原理：1、导热系数导热系数是反映材料热性能的重要物理量。
目前对导热系数的测量均建立在傅立叶热传导定律的基础上。
本实验采用稳态平板法。
根据热传导理论，当物体内部存在温度梯度时，热量从高温向低温传导：dx dt dTdt dQ ⋅-=λ其中λ就是导热系数。
2、不良导体导热系数的测量样品为一平板，当上下表面温度稳定在T 1、T 2，以h B 表示样品高度，S B 表样品底面积：B BS h T T dt dQ⋅-=21λ由于温差稳定，那么可以用A 在T 2附近的dT/dt （冷却速率）求出dQ/dt 。
根据散热速率与散热面积成正比，则dt dQ h R h R dt dQ h R R h R R dt dQ PA A A A P A A A A A A ⋅++=⋅++=2)(2)2(ππ又根据dt dTmc dtdQ P ⋅= 有dt dTh R T T R h R mch A A B A A B ⋅+-+=))((2)2(212πλ从而通过测量以上表达式中的量得到导热系数。
实验装置：如图实验内容：1、用游标卡尺测量A 、B 两板的直径、厚度（每个物理量测量3次）；2、正确组装仪器后，打开加热装置，将电压调至250V 左右进行加热至一定温度（对应T 1电压值大约在3.20-3.40mV ）；3、将电压调至125V 左右，寻找稳定的温度（电压），使得板上下面的温度（电压）10分钟内的变化不超过0.03mV ，记录稳定的两个电压值；4、直接加热A 板，使得其温度相对于T 2上升10度左右；5、每隔30s 记录一个温度（电压）值，取相对T 2最近的上下各6个数据正式记录下来；6、整理仪器；数据处理。
实验数据：表一：A 、B 板的几何尺寸测量结果A 质量m=806g ，比热容c=0.793kJ/kgK 。
不良导体的导热系数
T2=
1 V1 (mV) V2 (mV) 散热速率 时间 (s) 电压 (mv) 30 60 90
2
3
4
5
120 150 180 210 240
【注意事项 】
(1)使用前将加热铜板A与散热铜板B擦干净， 样品两端面擦干净后，可涂上少量硅油，以 保证接触良好。 (2)实验过程中，如需触及电热板，应先关闭 电源，以免烫伤。 (3)实验结束后，应切断电源，妥为放置测量 样品，不要使样品两端面划伤而影响实验的 正确性。
不良导体的导热系数 的测定
沙贝
不良导体导热系数的测定
【实验目的】 【实验仪器】
【实验原理】 【实验步骤及内容】 【数据处理】 【注意事项】 【思考题】
【实验目的】
1、掌握不良导体导热系数的测定方法—— 稳态平衡法。 2、测定不良导体（橡皮板）的导热系数。 3、学习用热电偶进行温度测量。 重点难点： 1．稳态法的理解； 2．导热系数测定仪的正确使用。
3．接通电源，将加热选择开关由“断”打向“高” 档，当打向“高”档时，加温速度最快。当传感 器I的温度读数VT1为4.2mV，可将开关打向 “低” 档，降低加热电压。 4．待传感器I、II的读数不再上升（约需40分钟） 时，说明已达到稳态，每隔5分钟记录VT1和VT2的 值。 Q 5测量散热盘在稳态值T2附近的散热速率（ t ）。 移开铜盘A，取下橡胶盘，并使铜盘A的底面与铜 盘P直接接触，当P盘的温度上升到高于稳定态的 VT2值若干度（0.2mV左右）后，再将铜盘A移开， 让铜盘P自然冷却，每隔30秒（或自定）记录此时 Q 的T2值。根据测量值计算出散热速度 。
知道单位时间内通过待测样品B 任一hB
T1、T2 为B盘上、下表面的温度， RB为样品的半径，h3为样品的厚 度，当热传导达到稳定状态时， T1和T2的值不变，于是通过B盘 上表面的热流量与由铜盘P向周 围环境散热的速率相等，因此， 可通过铜盘P在稳定温度T2时的 散热速率来求出热流量 。 Q t
不良导体导热系数的测定
知道单位时间内通过待测样品B任一圆截面的热流
T1 − T2 ∆Q 2 =λ π RB hB ∆t
（2）
T1、T2 为B盘上、下表面的温度，RB为样品的半径， h3为样品的厚度，当热传导达到稳定状态时，T1和 T2的值不变，于是通过B盘上表面的热流量与由铜 盘P向周围环境散热的速率相等，因此，可通过铜 盘P在稳定温度T2时的散热速率来求出热流 量 ∆Q 。
（二）科学家简介
傅里叶（Jean Baptiste Joseph Fourier， 傅里叶 1768～1830）,法国数学家、物理学家。 1768年3月21日生于法国中部欧塞尔一 个裁缝家庭，1830年5月16日卒于巴黎。 9岁父母双亡，被当地教堂收养。12岁 由一主教送入地方军事学校读书。17岁 回乡教数学，1794到巴黎，成为高等 师 范 学 校 的 首 批 学 员 ， 次年到巴黎综合工科学校执教。1798年随拿破仑远征埃及时任 军中文书和埃及研究院秘书，1801年回国后任伊泽尔省地方长 官。由于对热传导理论的贡献于1817年当选为科学院院士， 1822年任该院终身秘书，后又任法兰西学院终身秘书和理工科 大学校务委员会主席。主要贡献是在研究热的传播时创立了一 套数学理论。
不良导体导热系数的 测定
求是中楼201
背景介绍
（一）导热系数及其稳态法测量 热量传递的三种途径：热传导、热对流、以及热辐射。 热量传递的三种途径：热传导、热对流、以及热辐射。 三种途径
热传导是指发生在固体内部或静止流体内部的热量交换的过程。 热传导是指发生在固体内部或静止流体内部的热量交换的过程。 从微观上说， 从微观上说，热传导或者说导热过程是以自由电子或晶格振动波 作为载体进行热量交换的过程；从宏观上说， 作为载体进行热量交换的过程；从宏观上说，它是由于物体内部 存在温度梯度，而发生从高温部分向低温部分传递热量的过程。 存在温度梯度，而发生从高温部分向低温部分传递热量的过程。
不良导体导热系数的测定
不良导体导热系数的测定[实验目的]1. 用稳定流动法测定橡皮的导热系数；2. 学习用温差电偶测量温度的方法。
[实验器材]导热系数测定仪，热电偶（铜－康铜），多量程数字电压表，橡皮样品，杜瓦瓶，游标卡尺，螺旋测微计。
[实验原理]有一粗细均匀的橡皮圆盘，上平面与发热盘接触（温度高），下平面与散热盘接触（温度低），则热量将从高温面流向低温面。
在加热一段时间后，若圆盘上各处的温度不变（但不同横截面的温度不同，存在温度差），而且向圆盘侧面散失的热量可以忽略时，则在相等的时间内，通过圆盘各横截面的热量应该相等。
当圆盘各截面有热量通过，但各处温度保持不变时，就称为达到了稳定流动状态。
在稳定流动状态下，橡皮圆盘与外界的热交换为零，即上平面从发热盘吸收的热量等于下平面向散热盘放出的热量。
由此，法国数学家、物理学家约瑟夫·傅立叶给出测定导热系数的导热方程。
该方程式指出，在物体内部垂直于导热方向上，二个相距为h ，面积为A ，温度分别为θ1、θ2的平行平面，在∆t 秒内，从一个平面传到另一个平面的热量∆Q ，满足下述表达式：hA t Q 21θθλ-⋅⋅=∆∆ （1） 式中λ定义为该物质的导热系数，亦称导热率。
由此可知，导热系数——表示物质热传导性能的物理量，其数值等于二相距单位长度的平行平面上，当温度相差一个单位时，在单位时间内，垂直通过单位面积所流过的热量。
对于样品橡皮圆盘，上平面传入的热量与由散热盘向周围环境散热的速率相等（即t Q t Q ∆∆=∆∆'），而tmc t Q ∆∆=∆∆θ'，2 R A π=，所以 212 12θθπθλθθ-⋅⋅∆∆==h R t mc （2） 导热系数的SI 制单位（瓦特每米开尔文）的符号为：W/m •℃导热系数的量纲为：[][][][][][]13222--=⋅⋅⋅=∆=θθθλLMT T L L MT L t A h Q 导热系数过去常用的非SI 制单位是国际蒸汽表卡每秒厘米开（尔文）：cal / (s ·cm ·℃)，它与SI 单位的换算是：1cal / (s ·cm ·K )=418.68 w / (m ·K )材料的结构变化与杂质多寡对导热系数都有明显的影响。
不良导体的导热系数的测定-PPT文档资料
t 15t 10 t 5
t t 5 t 10 t 15
T2
表2.2 等精度数据
y1
y2
x1
x2
a y bx b x y xy
(x )2 x2
y3
x3
n
x xi n i
yn
xn
n
y yi ni源自nxy (xi yi ) n
i
n
x 2
x
2 i
n
i
【 实验内容 】
8 计算样品的导热系数实验最佳值
【 实验内容 】
4 热平衡后，关闭加热开关，按“QUIT”键退出，将 样品从铜板中间取出，让上铜盘贴近下铜盘，然后进 入“再升温”选项直接加热下铜盘（打开加热开关）， 当T2高于下铜盘平衡温度10度后，显示“OK”。如图 2.5-6所示，箭头对应温度为下铜盘平衡温度。
图2.5-6 再加热过程LCD显示
【 实验内容 】
5 按“QUIT”键退出，关闭加热开关，取走上铜 盘，进入“冷却”选项，让下铜盘自然冷却，当 T2低于下铜盘平衡温度10度后，显示“OK”，如 图2.5-7所示。
图2.5-7 冷却过程LCD显示
【 实验内容 】
6 “列表”：分别查看三个实验过程的数据，按
上下键翻页。“曲线”：分别回放三个实验过程
1 什么叫稳态导热？如何判定实验达到了稳定导热 状态？
2 什么是传热速率、散热速率、冷却速率？这三者 在稳态测量时有什么内在联系？
精品
不良导体的导热系数的测定
导热系数又称热导率，是表征物质热传导性质 的物理量，测定材料的导热系数在设计和制造加热 器、散热器、传热管道、冰箱、节能房屋等工程技 术及很多科学实验中都有非常重要的应用。
《不良导体导热系数的测定》实验课件文字稿(精)
《不良导体导热系数的测定》实验课件文字稿一、实验目的1.感知热传导现象的物理过程。
2.学习用稳态法测量不良导体的导热系数。
3.学习测量冷却速率的方法4.学习用温差电偶测量温度的原理和方法。
二、实验仪器和用具导热系数测定仪（FD —TC —II ）、橡皮圆板（待测样品）、温差电偶（2对）、保温杯、数字式电压表（FPZ —II ）、9Q 连接线、电子秒表、游标卡尺、电子天平、冰块。
三、实验原理 1、傅里叶热传导方程导热系数（热导率）是反映材料导热性能的物理量。
测定材料的导热系数在设计和制造加热器、散热器、传热管道、冰箱、节能房屋等工程技术及很多科学实验中都有非常重要的应用。
如图（一）所示。
设一粗细均匀的圆柱体横截面积为S ，高为h 。
经加热后，上端温度为1T ，下端温度为2T ，12T T >，热量从上端流向下端。
若加热一段时间后，内部各个截面处的温度达到恒定，此时虽然各个截面的温度不等，但相同的时间内流过各截面的热量必然相等（设侧面无热量散失），这时热传递达到动态平衡，整个导体呈热稳定状态。
法国数学家，物理学家傅里叶给出了此状态下的热传递方程12T T QS t hλ-∆=∆ （1） Q ∆是t ∆时间内流过导体截面的热量，Qt∆∆叫传热速率。
比例系数λ就是材料的导热系数（热导率），单位是()wm K瓦米开。
在此式中，S 、h 和1T 、2T 容易测得，关键是如何测得传热速率Qt∆∆。
2、用稳态法间接测量传热速率如图二所示，将待测样品夹在加热盘与散热盘之间，且设热传导已达到稳态。
由（1）式可知，加热盘的传热速率为图（一）2T1TT T 加热铜盘 待测样品 散热铜盘图二22121212()144T T T T d T T Q S d t h h hλπλλπ---∆===∆ （2） d 为样品的直径，h 为样品的厚度。
散热盘的散热速率为2T T Q T Cm t t=∆∆=∆∆ （3）C 为散热盘材料的比热，m 为散热盘的质量，2T T Tt=∆∆表示散热盘在温度是2T 时的冷却速率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
▪ 式中 ε—热电偶温差电动势；
▪
C—电偶常数；
▪ ▪
1
0
—热端温度； —冷端温度。
▪ 若使冷端在冰水混合物中， 即 0 =0℃则
▪
CT1
▪ 由此，可将对温度的测量转化为对温差电动势的测量。T t 为冷却速率,
▪ 转化为 1 。
C t
▪ 作散热铜盘自然冷却温差电动势与时间之间的关系曲线，在曲线上找到
▪ ⒊连接好直流数字电压表，接通电源，按下调零键，旋转调 零旋钮，使读为0。然后按下mv键，便可测出温差电动势。
▪ ⒋接通好直流电源，使红外灯电压缓慢升高。为缩短达到稳
态时间，可先将红外灯电压高到期180～200V约20min后再
降到150V左右，然后每隔一段时间读一次电动势值。若5min
内 T1 和 T2 的示值基本不变，即可认为达到稳态。记下稳态时 的T1 和 T2 示值后抽去样品盘，经调节使散热铜盘与传热筒底 面直接接触，使铜盘电动势上升1mV后，移去传热筒，让筒
采集和识别键盘信息。
▪ 三、实验原理与装置
▪ 本仪器所依据的原理是1982年由法国数学、物理学家约瑟·傅 立叶给出的，称热传导的基本公式，又称傅立叶导热方程式。 该方程式指出，在物体内部，垂直于导热方向上，两个相距为 h，温度分别为θ1、θ2（要这里，为了与时间t区分开，我们用
2020-11-θ一9 来个表平示面温传度到）另的一平个行平平面面谢的谢，观热赏若量平Δ面Q满的足面下积述为表A，示在：Δt秒内，1从
实验7 不良导体导热系数的测定
▪ 一、目的
▪ 掌握测定不良导体的导热系数
▪ 二、实验仪器
▪ 1、热系统：
▪ ①支架 ②红外灯 ③传热筒 ④热电偶两支 ⑤交流调制器 ⑥黄铜板质 ⑦待测样品
▪ 2、测量显示仪
▪
本仪器采用精度运放组成两路热电偶前置放大器，并对热电
偶 路温冷度端的进测行量了系自统动，补整尝个，电采路用以4 12单位片高机稳为定控性制AD中转心换，器实实现现数对据两
▪ ▪
Q mc • Rc2 2Rchc
t
t 2Rc2 2Rc hc
（2-13）
▪ 式中，Rc 、hc 分别为黄铜盘C的半径与厚度，代入（2）式中得：
▪
mc
t
•
Rc 2Rc
2hc 2hc
•
1
2
•
1 RB2
（2-14）
▪202式0-1中1-9，RB 、Rc分别为样品如橡谢皮谢观圆赏盘的半径与厚度。
▪ ,则 mc Qt ／1 2
▪ (m为黄铜的质量,c为黄铜的比热)就是黄铜c在θ2时的散热速率。但
由此求出的是黄铜c的全部表面暴露在空气中的冷却速度，即散热
表面积为 2Rc2 2R，chc 而实验中达到稳态传热时，c盘的上表面，面 积为 R，c2 是被样品所覆盖的，考虑到物体的冷却速度与它的表面 积成正比，校正后，本仪器在稳态时的传热速率为：
盘自然冷却（调压器调到零电压），每隔相同时间间隔（例
如30s）记一次电动势值，挑选其中接近 2 的各5个数据填入
表中：
2020-11-9
谢谢观赏
5
自然冷却铜盘温差电动势与时间数据
mV
-2.5 -2 -1.5 -1 -0.5 0 0.5 1 1.5 2 2.5
t min
其中,0表示最接近的某一电动势值,负号表示
3
▪ 2、热电偶测温 ▪ 将两种不同材料的金属铜、铁组成闭合回路（如图所示），若两结点处
温度不同，则回路中将有电流流动，这说明回路中将有电动势存在。电 动势大小除与材料本身性质有关外，还与结点处的温差有关。这种现象 称为热电势效应或温差电效应。热电偶就是据此原理设计制作的将温度 转换为电动势的热电式传感器。当两结点温差不大时，温差电动势大小 与温差的关系有下列近似公式：
202此0-11-9前时间,正号表示此谢谢后观赏时间.
6
▪ [数据处理]
▪ ⒈数据如下:
h ____㎝
h1 ____㎝
R ____㎝
R1 ____㎝
m铜 ____g 2 =____mV
1 ____mV
▪ ⒉通过作电动势与时间的关系曲线,求点处曲
线的切线斜率,计算λ的值。
2020-11-9
与黄铜盘C向周围环境的散热速率完全相等。因此可通过黄铜盘C 在稳定温度θ2时的散热律来求出 。Qt 实验时，当读得稳态时的θ1、 θ2后，即可将样品B板取走，让圆筒的底盘与下盘C接触，使盘C
温度上升到高于θ2若干度后，再让圆筒A移去，让黄铜盘C作自然
冷却，求出黄铜盘在θ2附近时的冷却速度：
Q
▪
t
1
2
▪
Q • A • 1 2
▪
t
h
(2-11)
▪ 式中，ΔQ／Δt为传热速率，λ定义为该物质的导热系 数，奕称执导率。由此可知，热导率是一表征物质传 导性能的物理量。其数值等于相距单位长度的二平行 面，当温度相差一个单位时，在单位时间内通过单位 面积的热量。其单位名称是瓦特每米开尔文，单位符 号为W／（m·K）。
▪ 该方法的实验装置如图所示，由上述热传导基本通过 待测样品B板的传热速率可写成：
▪
▪ 式中，λ为样品厚度，R为B 样品圆板的半径，θ1为样品
圆板上表面的温度，θ2为其下表面的温度，λ即为样
品B的热导率。
2020-11-9
谢谢观赏
2
▪ 当传热到达稳定状态时，θ1和θ2温度稳定不变，通过B板的传热率
T导2点热并系作数曲公线式的：切线，则该切线率为
t
。将
T1
T2
转化为
1 C
1
2
可得
2020-11-9
m铜c铜tFra bibliotekR1 2h1 2R1 2h1
谢1谢h观 2赏•
1 R
2
4
▪ [内容要求]
▪ ⒈D、用D游1，标各卡测尺5次测；待用测天样平品测和散散热热铜铜盘盘的的质厚量度hm、铜h1。，直径
▪ ⒉按图连接线路，热电偶F插入传热筒底面和散热铜盘的侧面 小孔（注意：一定要插入底部使之接触良好），另一端插入 保温瓶细玻璃管内。
谢谢观赏
7
