里氏硬度转化抗拉强度对照表
冷轧带钢抗拉强度与硬度对照表
2)HRC,负荷150公斤的测量值;3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值.⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）洛氏硬度中HRA、HRB、HRC的区别洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至(合60kgf)；标尺B使用的是直径为(1/16英寸)的钢球作为压头，然后加压至(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致硬度換算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100HB<500HRC<70HV<1300(80~88)HRA, (85~95) HRB, (20~70)HRC 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至(合60kgf)；标尺B使用的是直径为(1/16英寸)的钢球作为压头，然后加压至(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

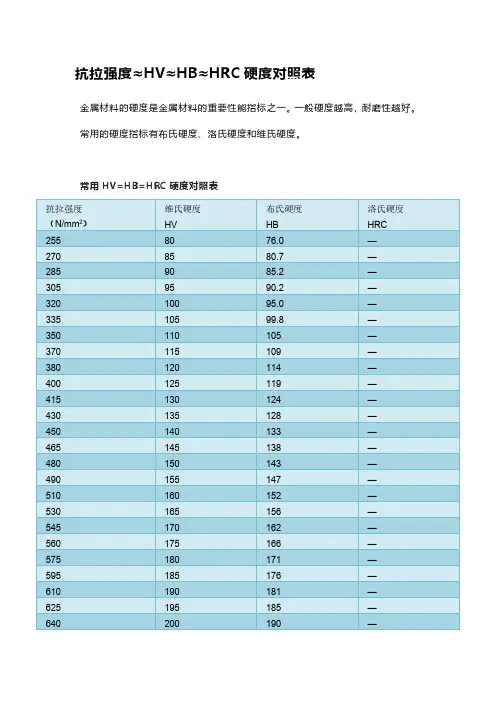

硬度抗拉强度对照表
抗拉强度≈HV≈HB≈HRC硬度对照表金属材料的硬度是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
金属材料的硬度硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
它是衡量材料软硬的指标。
按测试方法的不同，硬度分为三种类型。
①划痕硬度。
主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。
定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。
主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。
由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。
主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。
金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力；回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。
布氏硬度Brinell Hardness用直径D的淬火钢球或硬质合金球作压头，以相应的试验力F压入试件表面，经规定的保持时间后，卸除试验力，得到一直径为d 的压痕。
用试验力除以压痕表面积，所得值即为布氏硬度值，符号用HBS或HBW表示。
HBS和HBW的区别是压头的不同。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。
2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。
抗拉强度与硬度对照表图文
抗拉强度与硬度公司专营宝钢产品:冷板、热板、镀锌板. ：021-******** 宝钢资源抗拉强度与硬度对照表抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35.5 270 85 80.7 1115 360 342 36.6 285 90 85.2 1190 370 352 37.7 305 95 90.2 1220 380 361 38.8 320 100 95 1255 390 371 39.8 335 105 99.8 1290 400 380 40.8 350 110 105 1320 410 390 41.8 370 115 109 1350 420 399 42.7 380 120 114 1385 430 409 43.6 400 125 119 1420 440 418 44.5415 130 124 1455 450 428 45.3 430 135 128 1485 460 437 46.1 450 140 133 1520 470 447 46.9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48.4 490 155 147 1630 500 475 49.1 510 160 152 1665 510 485 49.8 530 165 156 1700 520 494 50.5 545 170 162 1740 530 504 51.1 560 175 166 1775 540 513 51.7 575 180 171 1810 550 523 52.3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53.6 625 195 185 1920 580 551 54.1 640 200 190 1955 590 561 54.7 660 205 195 1995 600 570 55.2675 210 199 2030 610 580 55.7 690 215 204 2070 620 589 56.3 705 220 209 2105 630 599 56.8 720 225 214 2145 640 608 57.3 740 230 219 2180 650 618 57.8 755 235 223 660 58.3 770 240 228 20.3 670 58.8 785 245 233 21.3 680 59.2 800 250 238 22.2 690 59.7 820 255 242 23.1 700 60.1 835 260 247 24 720 61 850 265 252 24.8 740 61.8 865 270 257 25.6 760 62.5 880 275 261 26.4 780 63.3 900 280 266 27.1 800 64 915 285 271 27.8 820 64.7930 290 276 28.5 840 65.3950 295 280 29.2 860 65.9965 300 285 29.8 880 66.4995 310 295 31 900 671030 320 304 32.2 920 67.51060 330 314 33.3 940 681095 340 323 34.4* HRB St12=65 St13=55 St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。

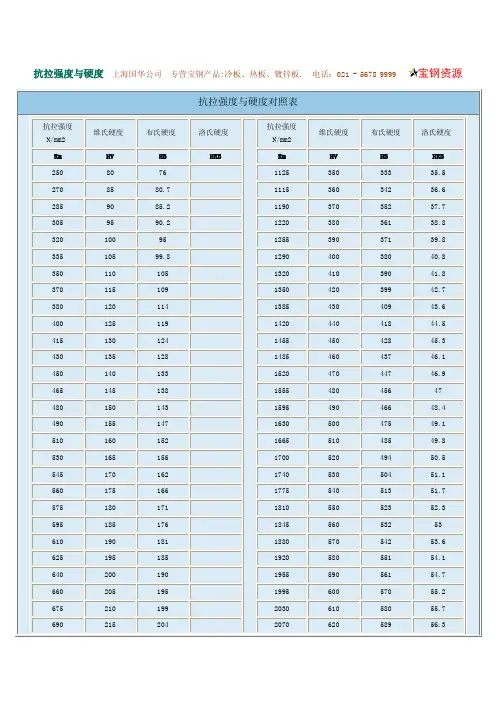

最全的硬度对照、换算表
抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板. 电话：021-******** 宝钢资源抗拉强度与维氏、布氏、洛氏的硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。
本节主要介绍塑料模具的制造工艺路线和热处理工艺的特点。
一、塑料模具的制造工艺路线1.低碳钢及低碳合金钢制模具例如，20，20Cr，20CrMnTi等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。
2.高合金渗碳钢制模具例如12CrNi3A，12CrNi4A钢的工艺路线为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。
3.调质钢制模具例如，45，40Cr等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。
4.碳素工具钢及合金工具钢制模具例如T7A～T10A，CrWMn，9SiCr等钢的工艺路线为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。
5.预硬钢制模具例如5NiSiCa，3Cr2Mo（P20）等钢。
冷轧带钢抗拉强度与硬度对照表
冷轧带钢抗拉强度与硬度对照表第2章金属材料的硬度试验2.1 硬度试验的简介2.1.1、硬度试验的概述金属的硬度可以认为是金属材料表面在接触应力作用下抵抗塑性变形的一种能力。
硬度测量能够给出金属材料软硬的数量概念。
由于在金属表面以下不同深度的材料承受的应力和所发生的变形程度不同，因而硬度值可以综合的反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。
硬度值越高，表明金属抵抗塑性变形的能力越大，材料所产生的塑性变形就越困难。
另外，硬度与其它机械性能（如强度指标σb及塑性指标Ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能以及寿命具有决定性的意义。
硬度的试验方法有很多，在机械工业中广泛采用压入法来测定硬度，压入法又可以分为布氏硬度、洛氏硬度、维氏硬度等。
压入法硬度试验的主要特征是：1. 试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。
2. 金属的硬度与强度指标之间存在如下近似的关系：σb＝K·HB ,式中：σb －－－材料的抗拉强度值；HB－－－布氏硬度值；K－－－系数；退火状态的碳钢K＝0.34～0.36合金调质钢K＝0.33～0.35有色金属合金K＝0.33～0.533. 硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常情况下，当硬度值越高，这些性能也就越好。
在机械零件设计图纸上对性能的技术要求，往往只是标注硬度值，其原因就在于此。
4. 硬度测定后由于仅在金属表面局部体积内产生很小的压痕，并不损坏零件，因而适合于成品检验。
5. 设备简单，操作迅速方便。
实验目的：主要是了解硬度测定的基本原理及应用范围；布氏、洛氏硬度试验机的主要结构和操作方法。
实验设备：HB －3000型布氏硬度试验机和H －100型洛氏硬度试验机以及相关的读数放大镜等仪器。
试样：Ф20×10毫米的45钢的淬火和调质状态，Ф20×10毫米的硬铝。
冷轧带钢抗拉强度与硬度对照表
冷轧带钢抗拉强度与硬度对照表第2章金属材料的硬度试验2.1 硬度试验的简介2.1.1、硬度试验的概述金属的硬度可以认为是金属材料表面在接触应力作用下抵抗塑性变形的一种能力。
硬度测量能够给出金属材料软硬的数量概念。
由于在金属表面以下不同深度的材料承受的应力和所发生的变形程度不同，因而硬度值可以综合的反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。
硬度值越高，表明金属抵抗塑性变形的能力越大，材料所产生的塑性变形就越困难。
另外，硬度与其它机械性能（如强度指标σb及塑性指标Ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能以及寿命具有决定性的意义。
硬度的试验方法有很多，在机械工业中广泛采用压入法来测定硬度，压入法又可以分为布氏硬度、洛氏硬度、维氏硬度等。
压入法硬度试验的主要特征是：1. 试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。
2. 金属的硬度与强度指标之间存在如下近似的关系：σb＝K·HB ,式中：σb －－－材料的抗拉强度值；HB－－－布氏硬度值；K－－－系数；退火状态的碳钢K＝0.34～0.36合金调质钢K＝0.33～0.35有色金属合金K＝0.33～0.533. 硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常情况下，当硬度值越高，这些性能也就越好。
在机械零件设计图纸上对性能的技术要求，往往只是标注硬度值，其原因就在于此。
4. 硬度测定后由于仅在金属表面局部体积内产生很小的压痕，并不损坏零件，因而适合于成品检验。
5. 设备简单，操作迅速方便。
实验目的：主要是了解硬度测定的基本原理及应用范围；布氏、洛氏硬度试验机的主要结构和操作方法。
实验设备：HB －3000型布氏硬度试验机和H －100型洛氏硬度试验机以及相关的读数放大镜等仪器。
试样：Ф20×10毫米的45钢的淬火和调质状态，Ф20×10毫米的硬铝。
强度与硬度关系表
试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
洛氏硬度中HRA、HRB、HRC的区别 所谓的各种硬度，是根据硬度的等级，采用不同的测量办法测到的数值，根据一些标准的整理，供参考，详细请读标准 ⑴布氏硬度（HB） 以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。
⑵洛氏硬度（HR） 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的 钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示： 洛氏硬度的测量方法有三种: 1)HRA,用带金刚石的压头,负荷60公斤的测量值; 2)HRC,负荷150公斤的测量值; 3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值. ⑶维氏硬度（HV） 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV） 洛氏硬度中HRA、HRB、HRC的区别 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的 是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至 980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
抗拉强度和硬度对照表图文.
抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板.电话：021-56789999 宝钢资源抗拉强度与硬度对照表抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35.5 270 85 80.7 1115 360 342 36.6 285 90 85.2 1190 370 352 37.7 305 95 90.2 1220 380 361 38.8 320 100 95 1255 390 371 39.8 335 105 99.8 1290 400 380 40.8 350 110 105 1320 410 390 41.8 370 115 109 1350 420 399 42.7 380 120 114 1385 430 409 43.6400 125 119 1420 440 418 44.5 415 130 124 1455 450 428 45.3 430 135 128 1485 460 437 46.1 450 140 133 1520 470 447 46.9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48.4 490 155 147 1630 500 475 49.1 510 160 152 1665 510 485 49.8 530 165 156 1700 520 494 50.5 545 170 162 1740 530 504 51.1 560 175 166 1775 540 513 51.7 575 180 171 1810 550 523 52.3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53.6 625 195 185 1920 580 551 54.1640 200 190 1955 590 561 54.7 660 205 195 1995 600 570 55.2 675 210 199 2030 610 580 55.7 690 215 204 2070 620 589 56.3 705 220 209 2105 630 599 56.8 720 225 214 2145 640 608 57.3 740 230 219 2180 650 618 57.8 755 235 223 660 58.3 770 240 228 20.3 670 58.8 785 245 233 21.3 680 59.2 800 250 238 22.2 690 59.7 820 255 242 23.1 700 60.1 835 260 247 24 720 61 850 265 252 24.8 740 61.8 865 270 257 25.6 760 62.5880 275 261 26.4 780 63.3900 280 266 27.1 800 64915 285 271 27.8 820 64.7930 290 276 28.5 840 65.3950 295 280 29.2 860 65.9965 300 285 29.8 880 66.4995 310 295 31 900 671030 320 304 32.2 920 67.51060 330 314 33.3 940 681095 340 323 34.4* HRB St12=65 St13=55 St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
硬度HB、HRC与HV的关系（附录德国标准：抗拉强度，HV，HB，HRC转换）
硬度HB、HRC与HV的关系（附录德国标准：抗拉强度，HV，HB，HRC转换）硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH140、TH160、HLN-11A就有此功能，是传统台式硬度机的有益补充！2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
硬度对比与材料性能强度对照
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
硬度对照表
1115
360
342
36.6
285
90
85.2
1190
370
352
37.7
305
95
90.2
1220
380
361
38.8
320
100
95
1255
390
371
39.8
335
105
99.8
1290
400
380
40.8
350
110
105
1320
410
390
41.8
370
115
109
硬度换算表
硬度换算表专业知识2009-10-24 08:16:40 阅读1340 评论0 字号：大中小订阅硬度换算表钢的硬度值换算表1 钢的维氏硬度（HV）与其他硬度和强度的近似换算值a（续）a）在本表中用黑体字表示的值与按ASTM－E140表1的硬度转换值一致，由相应的SAE－ASM －ASTM 联合会列出的。
b）括号里的数值是超出范围的，只是提供参考。
硬度计<H1>硬度定义</H1>表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度分类1.里氏硬度（Dietmar Leeb）里氏硬度是根据最新的里氏硬度测试原理利用最先进的微处理器技术设计而成2.布氏硬度（HB）以一定的载荷(一般3000kg)把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
3.洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
4. 维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
5 努氏硬度(HK)试用于高硬度材料的硬度测试(一般HV1000硬度以上的硬度测量),硬度试验是机械性能试验中最简单易行的一种试验方法。
冷轧带钢抗拉强度与硬度对照表(参考模板)
冷轧带钢抗拉强度与硬度对照表第2章金属材料的硬度试验2.1 硬度试验的简介2.1.1、硬度试验的概述金属的硬度可以认为是金属材料表面在接触应力作用下抵抗塑性变形的一种能力。
硬度测量能够给出金属材料软硬的数量概念。
由于在金属表面以下不同深度的材料承受的应力和所发生的变形程度不同，因而硬度值可以综合的反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。
硬度值越高，表明金属抵抗塑性变形的能力越大，材料所产生的塑性变形就越困难。
另外，硬度与其它机械性能（如强度指标σb及塑性指标Ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能以及寿命具有决定性的意义。
硬度的试验方法有很多，在机械工业中广泛采用压入法来测定硬度，压入法又可以分为布氏硬度、洛氏硬度、维氏硬度等。
压入法硬度试验的主要特征是：1. 试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。
2. 金属的硬度与强度指标之间存在如下近似的关系：σb＝K·HB ,式中：σb －－－材料的抗拉强度值；HB－－－布氏硬度值；K －－－系数；退火状态的碳钢 K ＝0.34～0.36合金调质钢 K ＝0.33～0.35有色金属合金 K ＝0.33～0.533. 硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常情况下，当硬度值越高，这些性能也就越好。
在机械零件设计图纸上对性能的技术要求，往往只是标注硬度值，其原因就在于此。
4. 硬度测定后由于仅在金属表面局部体积内产生很小的压痕，并不损坏零件，因而适合于成品检验。
5. 设备简单，操作迅速方便。
实验目的：主要是了解硬度测定的基本原理及应用范围；布氏、洛氏硬度试验机的主要结构和操作方法。
实验设备：HB －3000型布氏硬度试验机和H －100型洛氏硬度试验机以及相关的读数放大镜等仪器。
试样：Ф20×10毫米的45钢的淬火和调质状态，Ф20×10毫米的硬铝。
硬度对比与材料性能强度对照
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
冷轧带钢抗拉强度与硬度对照表
冷轧带钢抗拉强度与硬度对照表抗拉强度与硬度对照表抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRC Rm HV HB HRC 2508076112535033335.5 2708580.7111536034236.6 2859085.2119037035237.7 3059590.2122038036138.8 32010095125539037139.8 33510599.8129040038040.8 350110105132041039041.8 370115109135042039942.7 380120114138543040943.6 400125119142044041844.5 415130124145545042845.3 430135128148546043746.1 450140133152047044746.9 465145138155548045647 480150143159549046648.4 490155147163050047549.1 510160152166551048549.8 530165156170052049450.5 545170162174053050451.1 560175166177554051351.7 575180171181055052352.3 595185176184556053253 610190181188057054253.6 625195185192058055154.1 640200190195559056154.7 660205195199560057055.2 675210199203061058055.7690215204207062058956.3 705220209210563059956.8 720225214214564060857.3 740230219218065061857.8 75523522366058.3 77024022820.367058.8 78524523321.368059.2 80025023822.269059.7 82025524223.170060.1 8352602472472061 85026525224.874061.8 86527025725.676062.5 88027526126.478063.3 90028026627.180064 91528527127.882064.7 93029027628.584065.3 95029528029.286065.9 96530028529.888066.4 9953102953190067 103032030432.292067.5 106033031433.394068 109534032334.4* HRB St12=65St13=55St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
冷轧带钢抗拉强度与硬度对照表
第2章金属材料的硬度试验硬度试验的简介、硬度试验的概述金属的硬度可以认为是金属材料表面在接触应力作用下抵抗塑性变形的一种能力。
硬度测量能够给出金属材料软硬的数量概念。
由于在金属表面以下不同深度的材料承受的应力和所发生的变形程度不同，因而硬度值可以综合的反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。
硬度值越高，表明金属抵抗塑性变形的能力越大，材料所产生的塑性变形就越困难。
另外，硬度与其它机械性能（如强度指标（T b及塑性指标W 和S）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能以及寿命具有决定性的意义。
硬度的试验方法有很多，在机械工业中广泛采用压入法来测定硬度，压入法又可以分为布氏硬度、洛氏硬度、维氏硬度等。
压入法硬度试验的主要特征是：1. 试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。
2. 金属的硬度与强度指标之间存在如下近似的关系：T b= K- HB,式中：T b --材料的抗拉强度值;HB－－－布氏硬度值；K－－－系数；退火状态的碳钢K =〜合金调质钢K =〜有色金属合金K =〜3. 硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常情况下，当硬度值越高，这些性能也就越好。
在机械零件设计图纸上对性能的技术要求，往往只是标注硬度值，其原因就在于此。
4. 硬度测定后由于仅在金属表面局部体积内产生很小的压痕，并不损坏零件，因而适合于成品检验。
5. 设备简单，操作迅速方便。
实验目的：主要是了解硬度测定的基本原理及应用范围；布氏、洛氏硬度试验机的主要结构和操作方法。
实验设备：HB- 3000型布氏硬度试验机和H— 100型洛氏硬度试验机以及相关的读数放大镜等仪器。
试样：①20X 10毫米的45钢的淬火和调质状态，①20X 10毫米的硬铝。
下图2-1和图2-2分别是HB- 3000型布氏硬度试验机、H— 100型洛氏硬度试验机的实物图。
