五类线与六类线的区别

五类线与六类线的区别

首先说一下差分方式传输。所谓差分方式传输就是发送端在两条信号线上传输幅值相等相位相反的电信号接收端对接受的两条线信号作减法运算这样获得幅值翻倍的信号。其抗干扰的原理是假如两条信号线都受到了同样同相、等幅的干扰信号由于接受端对接受的两条线的信号作减法运算因此干扰信号被基本抵消那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢办法之一那就要将两根线扭在一起按照电磁学的原理分析出可以近似地认为两条信号线受到的干扰信号是同相、等幅的。两条线交在一起后既会抵抗外界的干扰也会防止自己去干扰别人。一般常用的就是双绞线。

大多数局域网使用非屏蔽双绞线UTP-UnshieldedTwistedPair作为布线的传输介质来组网网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线STP和非屏蔽双绞线UTP。在EIA/TIA-568A标准中将双绞线按电气特性区分有三类、四类、五类线。网络中最常用的是三类线和五类线超五类目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输符合IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场最高速率可达100Mbps符合IEEE802.3100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成特别需要注意的是引脚序号当金属片面对我们的时候从左至右引脚序号是1-8这序号做网络联线时非常重要不能搞错。双绞线的最大传输距离为100米。EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。

标准568B橙白--1橙--2绿白--3蓝--4蓝白--5绿--6棕白--7棕--8标准568A绿白--1绿--2橙白--3蓝--4蓝白--5橙--6棕白--7棕--8568A和568B两者有何区别呢后者是前者的升级和完善但是后者还处于草案阶段包含永久链路的定义和六类标准。另外在综合布线的施工中有着568A和568B两种不同的打线方式两种方式对性能没有影响但是必须强调的是在一个工程中只能使用一种打线方式。

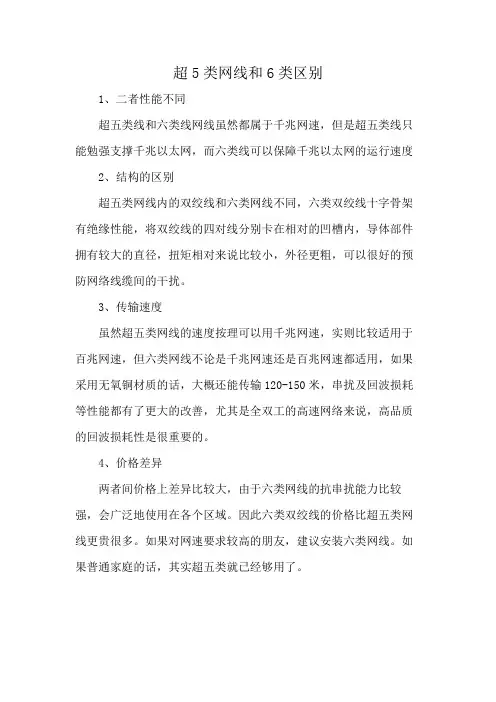

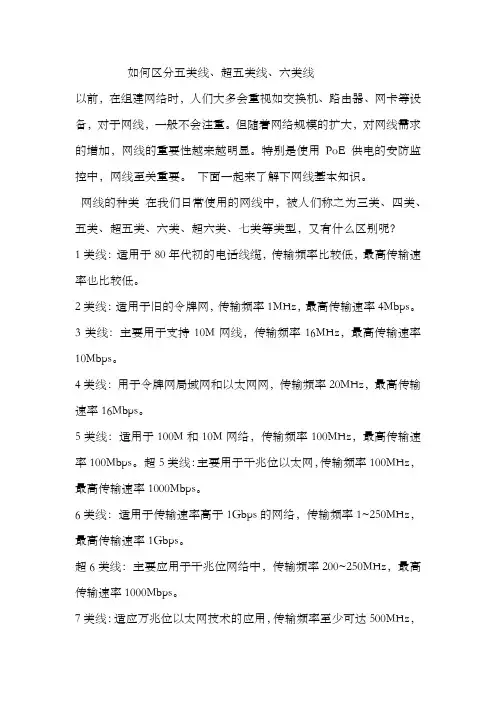

至于5类和超5类的不同主要是应用的不同。5类系统在使用过程中只是使用其中的两对线缆采用的是半双工而超5类为了满足千兆以太网的应用采用四对全双工传输。因而远端串扰FEXT回波损耗RL、综合近端串扰PSNEXT、综合ACR和传输延迟也成为必须考虑的参数。所以超5类比5类有着更高的性能要求。6类和5类实质的区别在于它们的带宽不同5类只有100MHz六类是250MHz。它们支持的应用也因为性能的不同而不同6类支持更高级别的应用。在性能上6类也比5类有更高的要求为了提高性能在结构上6类比5类也要复杂一些RJ45接头的8个接脚的识别方法是铜接点朝自己头朝右从上往下数分别是1、2、3、4、5、6、7、8。

在整个网络布线中应用一种布线方式但两端都有RJ-45的网络联线无论是采用568A还是568B在网络中都是通用的。规定双工方式下本地的1、2两脚为信号发送端3、6两脚为信号接收端所以讲这两对信号必须分别使用一对双绞线进行信号传输。在做线时要特别注意。现在100M网一般使用568B方式1、2两脚使用橙色的那对线其中白橙线接1脚橙线接2脚3、6两脚使用绿色的那对线其中白绿线接3脚绿线接6脚剩下的两对线在10M、100M快速以太网中一般不用

通常将两个接头的4、5和7、8两接头分别使用一对双绞线直连4、5用蓝色的那对线4为蓝色5为白蓝色7、8用棕色的那对线7为白棕色、8为棕色。如图2。如果网线两头都按一种方式这么做的话就叫做直连缆方式或直通线方式。

如果网线的两头不按一种方式一头是568B另一头是568A那么这种做法叫交叉缆其实就是只须将其中一个头在568B的基础上1、2和3、6对调一下就行如图3。不同的做法用在不同的环境后面会讨论。

很多人以为做直连缆时将线排成如图4所示这是错误的。这既不是568A也不是568B。这种做法3、6信号线未绞在一起失去了双绞线的屏蔽作用。虽然在传输距离近时能正常使用不容易被发现当传输距离远时会出现丢包或者导致局域网速度慢很多人会怀疑网卡质量和网线质量往往不会想到是线做的有问题。

下面介绍几种应用环境下双绞线的制作方法。

正线就是568B标准反线一头是568B另一头是568A。

PC个人电脑HUB哈波SWITCH交换机ROUTER路由器PC-PC反线PC-HUB正线PC-SWITCH正线HUB-HUB普通口反线HUB-HUB级连口正线HUB-HUB级连口-级连口反线HUB-HUB普通口-级连口正线HUB-SWITCH反线HUB级联口-SWITCH正线SWITCH-SWITCH反线SWITCH-ROUTER正线ROUTER-ROUTER反线有的交换机和HUB 已经带有智能分辨功能所以正线反线都可以正常使用否则信号无法传输。

下面介绍一下制作步骤以100Mb/S的EIA/TIA568B作为标准规格。

步骤1利用斜口错剪下所需要的双绞线长度至少0.6米最多不超过100米。然后再利用双绞线剥线器实际用什么剪都可以将双绞线的外皮除去2-3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳如果您在剥除双绞线的外皮时觉得裸露出的部分太短而不利于制作RJ-45接头时可以紧握双绞线外皮再捏住尼龙线往外皮的下方剥开就可以得到较长的裸露线。如图步骤2剥线完成后的双绞线电缆如右图所示。

步骤3接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方棕色对线拨向自己的方向绿色对线剥向左方蓝色对线剥向右方如图所示。上橙左绿下棕右蓝步骤4将绿色对线与蓝色对线放在中间位置而橙色对线与棕色对线保持不动即放在靠外的位置如图所示。

调整线序为以下顺序左一橙左二蓝左三绿左四棕步骤5小心的剥开每一对线白色混线朝前。因为我们是遵循EIA/TIA568B的标准来制作接头所以线对颜色是有一定顺序的如图所示。

需要特别注意的是绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起这样会造成串扰使传输效率降低。左起白橙/橙/白绿/蓝/白蓝/绿/白棕/棕常见的错误接法是将绿色线放到第4只脚的位置如图所示。

应该将绿色线放在第6只脚的位置才是正确的因为在100BaseT网络中第3只脚与第6只脚是同一对的所以需要使用同一对线。见标准EIA/TIA568B左起白橙/橙/白绿/蓝/白蓝/绿/白棕/棕步骤6将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度之所以留下这个长度是为了符合EIA/TIA的标准您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ-45接头的引脚内第一只引脚内应该放白橙色的线其余类推.步骤7确定双绞线的每根线已经正确放置之后就可以用RJ-45压线钳压接RJ-45接头如右图市面上还有一种RJ-45接头的保护套可以防止接头在拉扯时造成接触不良。使用这种保护套时需要在压接RJ-45接头之前就将这种胶套插在双绞线电缆上如图。
