电子汽车衡基础施工要点及安装说明

一、基础施工要点:

1、SCS-100t数字式电子汽车衡是3X21米,4节无基坑地上衡,公司为用户提供汽车衡基础土建施工图,以及预埋件图。

2、基础下素土承载力(地耐力)要求不低于98kpa(10吨/平方米),地质条件达不到,做加固处理。基础开挖到当地冻土线以下。

3、基础中承重预埋件要求,1是底板与水泥基础接触严密,不准有空隙(敲打时感觉结实,无震颤);2是10承重预埋件点的水平误差小于负3mm,决不能存在正误差(低了可以加垫,高了难办)。3是基础是长方形,对角线误差小于11mm(最好用铁尺测量)。

4、基础施工结束,必须注意养护,为缩短施工周期和养护时间,充许采取加早强剂等措施。必须达到设计强度方可安装秤台。

5、汽车衡基础及磅房内接地桩,接地电阻小于4欧姆。

6、秤台信号线从接线盒引出,经穿线管进入磅房,穿线管的走向根据磅房的位置确定,穿线管埋在地下要防水防潮,所以穿线管必须是整根的不能有接头,穿线管弯曲半径大于管径的6倍,穿线管弯小于2个,穿线管内穿细铁丝,保证畅通无阻。

二、电子地磅到货前准备工作:

1、按照安装现场吊车的位置以及秤台单节重量来选择,建议采用单节秤台重量的2倍选择为好,用于卸车及安装秤台,一般为8—16T吊;

2、基础清理干净;

3、准备200*200*2mm,3~10块薄铁板备用,用于处理承载点水平误差;

4、安装秤台属于大件吊卸,现场应有人工配合(2人以上)。

三、货到检查设备:

根据发货清单对电子汽车衡检查验收:

1、检查秤台节数是否与发货单一致

2、检查配套零部件:传感器、仪表、接线盒、信号线、连接螺丝、限位螺丝和垫板数量是否与发货单一致。

四、电子地磅安装步骤:

1、识别秤台连接

货到后根据秤台每节连接处的立面数字来确定连接顺序,数字相同的立面表明此两节相连,依次类推进行其他秤体的连接。(如下图所示)

2、识别接线盒位置

接线盒是秤体与各传感器的接点,通过一根主线与称重仪表相连。接线盒的位置在秤体的中间节靠磅房一侧。

3、准备秤体支撑物

秤体在安装前要根据每节秤台长度放置支撑物(例如砖、方木等),便于安装传感器,支撑物在传感器安装好以后全部清理,秤体下不能有任何杂物,以免在称量时造成误差。

4、电子地磅吊装

1)按图纸要求,检查各承重点水平误差,;

2)吊装秤台时,应注意保持平稳,尤其是第一节秤台放置要与基础走向完全一致,就是秤体要放正,为后序几节称台的对接打好基础。

3)秤台对接好以后,用连接螺丝紧固。保证秤体每节之间有合理的间隙。

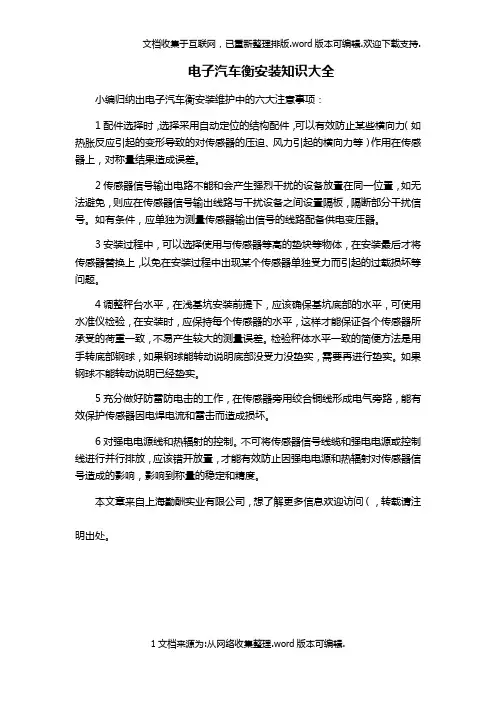

5、传感器的安装

为方便现场安装,整机出厂前已对秤体、传感器、接线盒、秤体传感器位置都进行了编号,传感器在安装时要与秤台上传感器位置编号对应,同时要与接线盒中的编号对应。

1)传感器放置:从秤体的一头,依次按编号顺序放置传感器,要使钢球在传感器凹槽的正中,与秤体承重点垂直。

2)传感器全部放好后,进行秤台找平,找平注意以下几点:①摸钢球是否受力,以用手转不动和钢球居中为准;②如果发现传感器不受力或受力不实,用备用薄板垫实;③所有传感器均匀受力。

3)穿线:传感器安放好以后,将各传感器的信号线按秤体线槽全部汇聚到接线盒接线,穿线过程中一定要对每只传感器的信号线做好标记,防止接错,接线顺序按照如下图所示:

6、调试

传感器与接线盒连接好后,连接称重仪表。确认连接无误后仪表通电,看仪表是否显示归零,能归零并且在秤台上加重物有变化,接线正确。

调试电子地磅步骤:

A:在进行调试之前,用户应提供重车上秤台反复压秤,使各承重部位紧密接触,多次压秤后再一次检查各传感器受力是否均匀,并调整至最佳状态。

B:先用大于満称量50%的重车进行模拟标定,后进行偏载及角

差的预调整。

偏载调试:用不小于1/6总称量的标准用砝码或其它的替代物,进行电子秤压角调试,压角位置不能超过一节的1/2秤台,从1号传感器到N号传感器…,将每个角压角显示的重量记录好,这样方便调差,压角完成。

1)调角工作全部完成后,进行电子秤标定,电子秤上应先清除任何重物,保持空秤状态。

2)电子秤标定:

标定的具体步骤看称重仪表技术说明书。
