常用空调系统介绍
两种常用空调系统对比与分析
两种常用空调系统对比与分析一、风冷冷水机组（以下简称风冷机组）是以空气源为冷热源，采用电驱动制冷和制热，风冷冷水机室外部分主要由封闭式涡旋压缩机、冷凝器、蒸发器、风机、膨胀阀及电控系统组成。
可实现全年性气候运行的一种机型，它是一种能够提供冷热源的独立完整机组，可在制冷季节向空调系统提供冷水，在采暖季节向空调系统提供热水，一般和室内风机盘管或室内新风机组配合使用。
VRV空调系统（以下简称VRV ）：以制冷剂为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。
一台室外机通过管路能够向若干个室内机输送制冷剂液体。
通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。
二、风冷机组的夏季冷水出水溫度在7～12℃之间，通过风机盘管末端系统处理后，进入室内冷风的温度为15～18℃之间，使人充分感觉到中央空调的舒适；而VRV夏季的蒸发温度在-1～3℃之间，不经任何处理过程，其蒸发器放置于室内，由风机直接在室内吹出7～10℃的冷风，属于低温送风，若人直接在送风口的送风范围内工作或做其他活动，相对就会有冷风冰凉的感觉，但优点是制冷、热速度相对风冷水机而言较快。
三、风冷机组只要有一个房间使用空调室内机，其室外风冷冷水机组、循环水泵及辅助设备也都要投入使用，无法达到真正节约能源的目地。
而VRV真正做到每个房间实行独立控制，且能做到电费独立计算，便于管理，节约能源。
四、风冷机组的初投资低，维修保养方便，风冷冷水机组系统的供、回水管属于低压流体管道，其材质为普通热镀锌钢管或PPR管即可，阀门为普通焊接法兰阀门或丝扣阀门，价格便宜，维修操作也比较简单；但安装周期稍长，且寒冷地区需考虑水管防冻问题；而VRV的初投资稍高，此空调系统的氟路管道属于高压管道，其管道材质为紫铜管，阀门为黄铜材质，购买需到专业制冷配件商店，价格也高，维修困难程度也较高，优点：因为室内、外机连接管路简单不需要空调机房及大量的附属设备，所以安装周期较短，且管路无需考虑防冻问题。
14种冷热源及空调系统特点介绍
【总结篇】14种冷热源及空调系统特点介绍2015-03-17 10:25 专业分类：暖通空调浏览数:56714种冷热源及空调系统特点介绍目录：一、常规电制冷空调系统二、冰蓄冷空调系统三、水源热泵空调系统四、电蓄热空调系统五、风冷热泵空调系统六、溴化锂空调系统七、VRV空调系统八、热泵空调系统九、空气源热泵空调系统十、大温差低温送风空调系统的特点十一、变风量空调系统的特点十二、冰蓄冷与水源热泵的结合十三、水蓄冷系统十四、温湿独控空调系统系统正文：一、常规电制冷空调系统目前使用较多的空调形式，经过一个多世纪的发展，制冷主机的形式多种多样，具有制冷效率高等的优点，它有如下特点：优点：1）系统简单，占地比其他形式的稍小。
2）效率高，COP（制冷效率）一般大于5.3。
3）设备投资相对于其它系统少。
不足之处：1）冷水机组的数量与容量较大，相应的其他用电设备数量、容量也增加，运动设备的增加加大了维护、维修工作量。
2）总用电负荷大，增加了变压器配电容量与配电设施费。
3）所使用电量均为高峰电，不享受峰谷电价政策，运行费用高。
4）在拉闸限电时出现空调不能使用的状况。
2003、2004年夏季空调主机减半运行，造成大部分中央空调达不到效果。
5）运行方式不灵活，在过渡季节、节假日或休息时间个别区域供冷，需要开主机运行，形成大马拉小车，浪费了机组的配置能力，增加了运行费用。
6）对于大型区域供冷系统较难实现较好的供冷（供水温度不能降低），管网的投资大、输送能耗高、空调品质差。
二、冰蓄冷空调系统冰蓄冷空调是在常规水冷冷水机组系统的基础上减小制冷主机容量增加蓄冰装置，利用夜间低谷低价电力时段将冷量通过冰的形式储存起来，白天需要供冷时释放出来。
该技术在二十世纪30年代开始应用于美国，在70年代能源危机中得到发达国家的大力发展。
从美国、日本、韩国、台湾等较发达的国家和地区的发展情况来看，冰蓄冷已经成为中央空调的发展方向。
比如，韩国明令超过2000㎡建筑，必须采用冰蓄冷或煤气空调，日本超过5000㎡的建筑物，就在设计时考虑采用冰蓄冷空调系统。
简述空调系统的分类
简述空调系统的分类空调系统是现代家庭和商业场所中常见的重要设备，它可以调节室内温度、湿度以及通风，提供舒适的室内环境。
根据不同的工作原理和应用领域，空调系统可以分为几种不同的分类。
以下是对空调系统的详细分类介绍。
一、中央空调系统中央空调系统是大型建筑物和商业场所常用的空调系统，它通过一系列的通风管道将冷（热）空气输送到各个房间或办公区域。
中央空调系统具有集中供冷、供热和通风的优势，可以通过一个集中控制系统来实现全面的调节。
这种系统主要由空调机组、冷却塔、风扇盘管、通风管道组成。
二、分体式空调系统分体式空调系统是较小型建筑和家庭中最为常见的空调系统，它由一个室内机和一个室外机组成。
室内机通过冷气管和电气线连到室外机，通过制冷工质在室内机和室外机之间循环流动，实现室内空气的制冷或加热。
分体式空调系统结构简单，易于安装和维护，但只能供应单个房间，无法满足大型建筑的整体需求。
三、变频空调系统变频空调系统是一种先进的空调技术，它采用变频压缩机来控制制冷量的输出，并通过调整压缩机的转速来实现精确的温度调节。
相比传统的定频空调系统，变频空调系统具有更高的效能和节能优势，能够根据实际需要自动调节制冷量，从而达到更为舒适和能效优化的室内环境。
四、VRV/VRF多联机空调系统VRV（变冷媒量制冷系统）或VRF（变制冷剂量制冷系统）多联机空调系统是一种集中供冷、供热和通风于一体的高级空调系统。
它采用一台大功率的冷凝机外机，通过多个室内机组进行制冷或加热。
每个室内机组都可以独立控制温度和风向，实现不同房间或区域的个性化调节。
VRV/VRF多联机系统具有高效、节能、灵活、舒适的特点，适用于大型办公楼、商业场所和酒店等高需求环境。
五、中央新风空调系统中央新风空调系统能够在调节室内温度的同时，还能通过过滤器清洁室内空气，提供新鲜空气进入。
它通过一个独立的新风管道系统将新风引入室内，排出室内陈旧的空气。
这种系统能够确保室内空气质量的卓越，使居住者更加健康和舒适。
空调系统的分类和分类原则
空调系统的分类和分类原则空调系统是根据制冷方式、用途、工作原理以及系统结构等多个方面进行分类的。
下面将就这几个方面详细介绍空调系统的分类和分类原则。
一、根据制冷方式的分类1. 直接扩散制冷系统：直接扩散制冷系统是通过制冷剂的蒸发和吸热来达到降低室内温度的目的。
这种制冷方式常见于家用空调和商用空调系统。
2. 间接制冷系统：间接制冷系统需要通过冷却水或制冷金属来传递冷量，然后通过热交换器将冷量传递给空气。
这种制冷方式常见于中央空调系统和大型工业冷却系统。
二、根据用途的分类1. 家用空调系统：主要用于家庭室内空间的制冷和供暖，一般分为中央空调和分体空调。
2. 商用空调系统：主要用于商业建筑、办公楼、酒店、娱乐场所等场所的室内空间的制冷和供暖。
3. 工业空调系统：主要用于工业企业的生产车间、机房、实验室等需要严格控制温湿度的场所。
三、根据工作原理的分类1. 压缩制冷系统：这是目前最常用的空调系统类型，其工作原理是利用压缩机将制冷剂压缩为高温高压气体，然后通过冷凝器释放热量，使制冷剂变成高温高压液体，最后通过膨胀阀膨胀为低温低压蒸发气体，吸收热量达到制冷的目的。
2. 吸收制冷系统：吸收制冷系统是利用冷冻剂和稳定剂之间的相互溶解和分离来进行制冷的。
这种制冷系统一般需要额外的燃料作为能源，如天然气或煤气等。
3. 蒸发冷却系统：蒸发冷却系统以水为制冷剂，通过使水蒸发吸热的原理降低空气温度。
这种制冷系统常见于干燥炎热地区，如沙漠地区。
蒸发冷却系统对空气湿度较低的地区效果更好。
四、根据系统结构的分类1. 窗式空调系统：窗式空调系统将蒸发器、冷凝器、压缩机和膨胀阀等组件都集成在一个箱体中，安装在窗户或墙壁上。
2. 中央空调系统：中央空调系统是一种集中控制的空调系统，通过管道将冷热媒介分布到各个室内空间，实现整个建筑物的制冷供暖。
3. 分体空调系统：分体空调系统由室外机和室内机两部分组成，通过管道连接两个部分，室外机负责制冷和排热，室内机负责送风。
机房列间空调系统介绍
机房列间空调系统介绍机房列间空调系统是专为机房环境设计的空调系统，其主要目的是为了确保机房内设备的稳定运行，维持适宜的温度和湿度条件。
以下是机房列间空调系统的一般介绍：1.精密控制：机房列间空调系统具有高度的温度和湿度控制能力。
通过精密控制，系统能够维持在设定的温度和湿度范围内，以满足敏感设备的运行要求。
2.冷热通道隔离：为了提高空调系统的效率，机房通常采用冷热通道隔离的设计。
这意味着冷气流和热气流被隔离开来，防止冷热空气混合，提高冷却效果。
3.高效热交换：机房列间空调系统通常采用高效的热交换技术，以确保能够有效地移除机房内产生的热量。
这可能包括采用制冷剂循环系统、热交换器等设备。
4.纵深通风设计：机房列间空调系统需要考虑机房内各个列间的通风需求，确保空气能够均匀流通到每个设备。
这有助于防止局部温度过高，提高整体空调效果。
5.电源管理：空调系统可能与机房的电源管理系统集成，以确保设备能够获得稳定的电力供应。
这可能包括与UPS（不间断电源）系统协同工作，以防止因电力波动而影响设备运行。
6.智能控制系统：机房列间空调系统通常配备智能控制系统，能够根据实际需求进行动态调整。
这可能包括根据负荷情况进行自适应调整，提高能效。
7.监控和报警：空调系统配备监控系统，用于实时监测温度、湿度和空调设备的状态。
报警系统能够及时发现异常情况并发送警报，以便及时采取应对措施。
8.环保设计：空调系统的设计通常考虑到环保因素，可能采用低能耗、低噪音、无臭气的设计，以减少对环境的影响。
机房列间空调系统的设计需要根据机房的规模、设备布局以及具体的运行需求进行定制。
这有助于确保机房内设备在良好的环境条件下稳定运行。

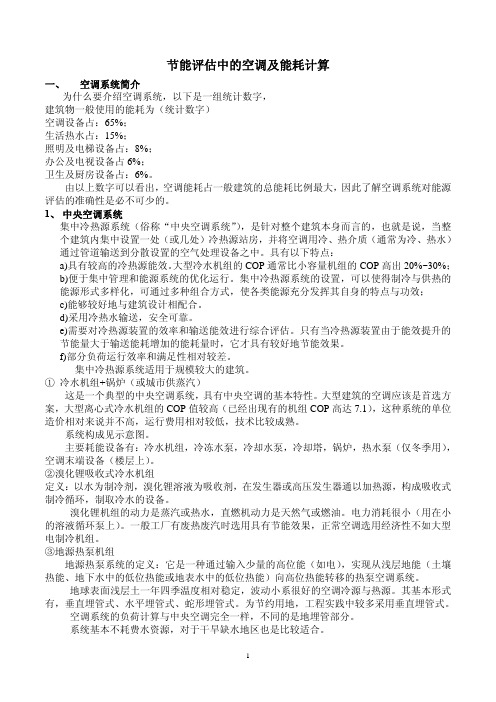

空调及能耗计算
1323
40000
供冷季耗电
1175040
1400760
1905120
耗电比
100%
120%
162%
注：1）、水冷式冷水机组的耗电量包括机组、冷水泵、冷却水泵及冷却塔。
2）、多联机组的耗电量为室外机。
3）、耗电量均以满负荷计算，供冷量按供冷期 6 个月计算。
4）、按表中多联机的 COP 和耗电量的比例关系，可测算出：COP=2.8 时，多联机比水
分体空调就没有什么好讲的，注意：有的住宅项目，因为设计院的图纸设计这部分 也只是预留室外机放置位置，预留凝结水立管，预留电源插座。并没有选择机组。而我们 有些能评人员自己给选择机组，如一户选择 1 台 5 匹的机组，客厅选用 1 台 3 匹的机组。 这些都是不符合实际情况的（或者说是不合理的），住宅可以不选机组，按功率密度计算就 行。如果选择机组，一般的盒子楼客厅 20 几平方米就算大的，选 1 台 2 匹或 2.5 匹的就足 够，卧室或其他房间一般 1.5 匹，小的房间 1.0 匹的也就够了。
冷热源部分除面积较小的洁净室外，一般的都使用中央冷冻机房+蒸汽的形式，如果 没有城市管网蒸汽供给，则需配备锅炉。 5、 空调系统的选择 应符合下列原则： a)根据建筑物的用途、规模、使用特点、负荷变化情况、参数要求、所在地区气象条件和 能源状况，以及设备价格、能源预期价格等，经技术经济比较确定； b)功能复杂、规模较大的公共建筑，宜进行方案对比 并优化确定； c)干热气候区应考虑其气候特征的影响。
空调系统分类比较
30
75 156,776
30
50 104,517
15
25
26,129
461,617 461,617
地源热泵运行费用
设备名称
功率 制冷 制热
运行天数
夏季
冬季
时间百 分数
%
负荷百 分数
%
地源热泵机组+末端+水泵 240
312
90
120
25
100
地源热泵机组+末端+水泵 240
312
90
120
30
75
地源热泵机组+末端+水泵 240
水冷机组+末端+水泵+冷 却塔
水冷机组+末端+水泵+冷 却塔
耗电量kw/h 运行费用（元）
功率 制冷 制热 276.5 276.5 276.5 276.5 276.5 276.5 276.5 276.5
运行天数
夏季
冬季
90
120
90
120
90
120
90
120
时间百 分数
%
25
负荷百 分数
%
100
耗电量 KW/h 174,195
空调系统的其他分类方法
7 按制冷系统的节流方式分类： （1）毛细管节流机组 （2）热力膨胀阀节流机组 （3）电子膨胀阀节流机组
8 按空调主机的驱动能源分类： （1）电力驱动系统 （2）燃气驱动系统 （3）废热驱动系统
空调系统的选择方法
空调系统选择
“设计规范”规定了选择空调系统 的总原则：选择空调系统时，应 根据建筑物的用途、规模、使用 特点、室外气象条件、负荷变化 情况和参数要求等因素，通过多 方面的比较来确定。这样就可在 满足使用要求的前提下，尽量做 到一次投资省、系统运行经济和 减少能耗。
空调系统介绍范文
空调系统介绍范文空调系统是一种利用机械设备来调节空气温度、湿度、流速和质量的装置。
它在家庭、办公室、商业和工业场所广泛应用。
空调系统可提供舒适的室内环境，改善人们的生活和工作条件。
本文将介绍空调系统的基本原理、组成和不同类型。
空调系统的基本原理是通过物质的相变和热交换来调节室内空气的温度。
一般来说，空调系统由四个基本部分组成：压缩机、冷凝器、蒸发器和节流装置。
首先，压缩机将低压制冷剂气体压缩成高压气体，增加其温度和压力。
然后，高压气体进入冷凝器，通过散热器排出热量，使气体冷却并变为高压冷凝液。
接下来，高压冷凝液通过节流装置（通常是膨胀阀）进入蒸发器，减压后变为低压蒸发气体。
在蒸发器中，蒸发气体与室内空气接触，从而吸取热量，降低空气温度。
最后，低压蒸发气体再次进入压缩机，循环开始。
空调系统可根据其使用目的和应用场所的不同，分为以下几种类型：1.分体式空调系统：分体式空调系统由室内机和室外机组成，通过连接管路和电线连接室内机和室外机。
室内机用于冷却和循环室内空气，室外机则负责排放热量。
分体式空调系统适用于家庭和小型办公场所。
2.中央空调系统：中央空调系统通过一套冷却设备来为整个建筑提供冷却和加热。
这种系统主要用于大型办公楼、商业建筑和工业设施。
它包括冷却塔、冷却水泵、风机盘管和空气处理机组等组件，通过管网将冷却剂和空气输送到各个房间。
3.窗式空调系统：窗式空调系统将冷却设备集成于一个单元，通过安装在窗户或墙壁上的装置提供冷却和加热。
这种类型的空调系统适用于小型房间和办公室。
4.全空气空调系统：全空气空调系统是一种新型的空调系统，通过将室外新鲜空气与室内空气混合再送入室内，提供更好的室内空气质量。
这种系统还可以通过加热和过滤来实现空气净化和湿度控制。
5.可变制冷剂流量（VRF）空调系统：VRF空调系统是一种节能高效的空调系统，通过根据不同房间的需求控制制冷剂的流量和温度来提供个性化的空调，实现精确控温。
空调系统介绍PPT演示文稿
2021/3/10
方型直交流式冷卻塔
8
冷卻水的影響
1.鑑於水質及空氣污染日益嚴重，冷卻水塔與空氣進行熱交換 過程中，吸入空氣中的灰塵與一些物質，及水量蒸發導致濃 縮倍數增加，使用一段時間後，冷卻水系統將產生腐蝕、結 垢、淤泥、微生物堵塞管路，造成散熱不良等問題；另外冷 卻水環境十分適合退伍軍人菌生長影響管理人員身體健康。
圖示:氧濃淡電池腐蝕
2021/3/10
圖示:全面酸性腐蝕
12
水垢
水垢(Scale)
硬質水垢之結晶 如碳酸鈣(CaCO3)、硫酸鈣(CaSO4)、或 矽酸鎂(MgSio3)等，經濃縮超過飽和溶解 度而結晶沈澱。
2021/3/1圖0 示硬質水垢
13.PAG(水冷式箱型冷氣機氣冷式箱型冷氣機)
2021/3/10
4
冷卻水塔
一般常見空調系統的設備概要圖
冷卻水輸送管
冰水主機
冷卻水循 環幫浦
LED微電 腦PID溫 度控制器
冰水一次 幫浦
電動二通閥
冰
AHU空調箱
水
回
水
管
冰水二次 幫浦
LED微電腦 PID溫濕度 控制器
鍋爐
冰
水 比例式
輸 電動閥 送
2
空調系統循環裝置
送風
室 內
回風
空調箱 送 風 機
冰水管
冷 卻 盤 管
冰 水 泵
冰水主機
蒸 發 器
壓 縮 機
冷 凝 器
冷卻水管 冷 卻 水 泵
散 熱 材
冷卻水塔 冷 卻 風 車
排散熱量 室 外
外氣
2021/3/10
3
貳、一般常見空調系統的設備
1.冷卻水塔(自然通風式、機械通風式)
HVAC空调系统介绍
HVAC空调系统介绍HVAC（暖通空调系统）是指一个集供暖、通风和空调功能于一体的系统。
它在建筑物中起着重要作用，为用户提供舒适的室内环境。
以下是对HVAC空调系统的详细介绍。
HVAC系统的组成部分：1.空调：空调是HVAC系统中的核心部分，用于调节室内的温度和湿度。
它可以通过空气或水来进行制冷和加热，并通过风扇将温度适宜的空气或水输送到室内。
2.供暖系统：供暖系统可以使用多种方式来加热室内空气，如锅炉、电热片、热泵等。
供暖系统的功能是将热能传递给室内空气，使空气温度升高并提供舒适的室内环境。
3.通风系统：通风系统的功能是为室内空气提供新鲜空气，并排除室内的污染物和不适宜的空气。
通过通风系统，新鲜空气可以从室外进入建筑物，并将室内的污染物排放到室外。
4.控制系统：控制系统是HVAC系统中的大脑，用于监测和控制整个系统的运行。
它可以根据室内外的温度和湿度变化来调整空调和供暖系统的温度，以确保室内的舒适性。
HVAC系统的工作原理：HVAC系统通过空气或水循环来实现制冷、供暖和通风功能。
其中，空气循环通过送风管和回风管来实现，水循环通过输水管和回水管来实现。
制冷循环：1.制冷剂被压缩为高压气体，然后通过蒸发器冷却室内空气。
2.冷却后的空气被风扇吹出，并通过送风管输送到室内。
3.室内空气吸收热量后变热，然后通过回风管返回室外。
4.热量被冷却剂吸收，并通过压缩机排放到室外。
供暖循环：1.供暖系统将热能传递给水或空气。
2.传热介质通过输水管或送风管进入室内。
3.室内空气或水吸收热能后变热。
4.热能被热源吸收，并通过回水管或回风管返回到供暖系统。
通风循环：1.通风系统从室外吸入新鲜空气，通过过滤器去除杂质。
2.过滤后的空气通过送风管输送到室内。
3.室内空气中的污染物被排出室外，并通过回风管返回到通风系统。
4.排出室外的空气通过排风机排出。
HVAC系统的优点：1.提供舒适的室内环境：HVAC系统可以通过恒定的温度和湿度来提供舒适的室内环境，使人们感到舒适和健康。
常用空气调节方式及设备概述
常用空气调节方式及设备概述1. 空调系统：空调系统是最常见的空气调节设备，它可以通过调节室内空气温度和湿度来提供舒适的室内环境。
空调系统分为中央空调和分体式空调两种，中央空调适用于大型建筑，而分体式空调适用于小型空间。
2. 风扇：风扇是一种简单有效的空气调节设备，通过循环空气来提供通风和降温效果。
风扇有台式和吊顶式两种，适用于家庭和办公室等小型空间。
3. 空气净化器：空气净化器可以过滤空气中的颗粒物和有害物质，如灰尘、花粉、细菌和甲醛等，从而提高室内空气质量。
空气净化器适用于对空气质量要求较高的家庭和办公室。
4. 换气系统：换气系统可以定期更新室内空气，将污浊的空气排出室外，同时引入新鲜空气，提高室内空气质量。
换气系统适用于密闭空间，如地下室和厨房等。
5. 空气加湿器：空气加湿器可以调节室内空气的湿度，防止空气过干造成皮肤干燥和呼吸道不适。
空气加湿器适用于干燥的气候和采暖季节。
以上是一些常用的空气调节方式及设备概述，不同的设备可以根据实际需要进行组合和选择，以提供舒适、健康的室内空气环境。
空气质量对人们的健康和生活质量有着重要的影响，因此空气调节设备是现代生活中不可或缺的一部分。
除了上述常用的空气调节方式和设备之外，还有一些其他的空气调节技术和设备也值得关注。
6. 地暖系统：地暖系统是一种能够通过地面辐射来提供舒适温暖的空气调节技术。
它能够有效地提高室内空气的温度，并且由于采用辐射方式，不会造成空气的对流，有助于减少空气中的粉尘和细菌悬浮，提高室内空气的品质。
7. 智能空气调节器：智能空气调节器是一个结合了传感器技术和智能控制系统的设备，可以实时监测室内空气的温度、湿度、CO2浓度和甲醛等有害气体的浓度，并能够根据实时的数据进行自动调节，实现智能化的空气调节。
这种设备不仅能够提供舒适的室内环境，还能够最大限度地保护人们的健康。
8. 太阳能空调系统：太阳能空调系统是通过利用太阳能来驱动空调设备，减少对电力的依赖，降低环境污染，实现可持续的空气调节。
各种空调系统介绍大全
泵
冷却盘管
控制阀
34
制冷剂循环
80°F
(26.7°C)
57°F
(13.9°C)
55°F
(12.8°C)
42°F
(5.6°C)
35
压缩机
50°F 120°F
(10°C)(48.9°C)
蒸发器
38°F 110°F
(3.3°C)(43.3°C)
冷凝器
膨胀阀
蒸发器
80°F
(26.7°C)
57°F
43
换热管
液态制冷剂
壳管式冷凝器
制冷剂蒸汽
冷凝器
液态制冷剂
44
Tubes
节流装置
80°F
(26.7°C)
57°F
(13.9°C)
55°F
(12.8°C)
42°F
(5.6°C)
45
压缩机
50°F 120°F
(10°C)(48.9°C)
蒸发器
38°F 110°F
(3.3°C)(43.3°C)
冷凝器
节流装置
55°F
(12.8°C)
57°F
(13.9°C)
冷却 盘管
42°F
(5.6°C)
冷水机组蒸发器
31
泵及阀门
80°F
(26.7°C)
55°F
(12.8°C)
控制阀
57°F
(13.9°C)
冷却 盘管
冷水机组蒸发器
42°F
(5.6°C)
泵
32
双向阀及三向阀
带双向控制阀 的盘管
33
带三向控制阀的 盘管
小型冷冻水系统
34 oC 25 oC
几种常见空调主机形式
几种常见空调主机形式？1）水冷冷水机组：水冷冷水机组属于中央空调系统中的制冷机组部分，其载冷剂为水，称为冷水机组，而冷凝器的冷却为利用常温水的换热降温来实现。
故称为水冷机组，与水冷机组相对的称为风冷机组，风冷机组的冷凝器由与室外空气的强制通风换热达到制冷目的。
2）、VRV系统：是variable Refrigerant Volume系统的简称，即制冷剂流量可变式系统。
其形式为一组室外机，由功能机和恒速机，变频机组成。
通过并联室外机系统，将制冷管道集中进入一个管道系统，可以方便得根据室内机的容量的匹配，对室内机的合适的容量从122.5KW以1.5KW的级差进行选择，即最多一组室外机可连接30台室内机。
室内机有天花板嵌入式、挂壁式、落地式等。
型式不同的室内单机可连接到一个制冷回路上，并可进行单独控制。
室内单机最小容量为0.6KW，最大为3.75KW，室内机的容量可在室外机容量的50%至130%内调节。
3）、模块机在VRV系统的基础上发展热来，在1985年，由澳大利亚捷风集团发明并申请专利。
它将传统的氟利昂管路改变为水路系统，将室内外机合并为制冷机组，室内机改为风机盘管。
利用载冷剂水的换热来实现制冷过程。
模块机由于能够根据冷负荷要求自动调节启动机组数量，实现灵活组合而此得名。
4）、活塞式冷水机组：活塞式冷水机组就是把实现制冷循环所需的活塞式制冷压缩机、辅助设备急附件紧凑地组装在一起的专供空调用冷目的使用的整体式制冷装置。
活塞式冷水机组单机制冷从60至900KW，适用于中、小工程。
5）、螺杆式冷水机组：螺杆式冷水机组是提供冷冻水的大中型制冷设备。
常用于国防科研、能源开发、交通运输、宾馆、饭店、轻工、纺织等部门的空气调节，以及水利电力工程用的冷冻水。
螺杆式冷水机组是由螺杆制冷压缩机组、冷凝器、蒸发器以及自控元件和仪表等组成的一个完整制冷系统。
它具有结构紧凑、体积小、重量轻、占地面积小、操作维护方便、运转平稳等优点，因而获得了广泛的应用，其单机制冷量从150至2200KW，适用于中、大型工程。
空调系统介绍
能否分 期投资
能否分 户计费
适合场所
水冷冷水机组+锅炉
1
风冷热泵冷（热）水
系统
2
3
否
否
统一管理大、中型空调场所
✓ 缺点：
• 初投资高，一般比“水冷冷水机组+锅炉”空调系统高出20%。 • 寿命较短。舒适性相对较差，室内温度有可能波动±2℃以上。 • 冬季供暖量不足。由于结霜除霜，部分时间停止供热。
Part8 水环热泵空调系统
Part8 水环热泵空调系统
✓ 基本原理与家用分体空调相同，区别在于家用分体空调室外 机采用风冷，而水环热泵主机（相当于分体空调室外机）采 用冷却水冷却，用一个集中冷却水水环路将若干个水源热泵 机组并联在一起，形成一个封闭水环路。
Part3 中央空调系统的分类
➢ 按照冷、热输送介质分类
✓ 制冷剂系统（氟系统）——空调机直接安装在空调房间内，通过空调 机内部运行的制冷剂（如氟利昂、R134a、R410a等）直接对房间空 气冷却或加热。最常见的氟系统为VRV系统，一般适用于中小型建筑 。
✓ 冷热水系统（水系统）——空调主机内部运行的制冷剂（如氟利昂、 R134a、R410a等）将管道中的水冷却或加热，再通过水泵输送至室 内空调设备（如风机盘管、新风机）处理空调房间的空气。管道中的 水实质是冷和热的载体。该方式在大、中型中央空调系统中应用最广 泛。
➢ 冷热量输送：水系统
水管 仪表 阀门
水过滤器
水泵
集水器 分水器
➢ 空调水系统由水泵、水管、分水器、集水器、阀门等设备材料组成。
Part5 水冷冷水机组+锅炉
➢ 中央空调控制系统
电气控制柜
控制界面
常见空调系统比较
常见空调形式说明
大金（中国）投资有限公司中西部统括部 大金（中国）
JK-C-1 JK-
常用空调形式
·水冷冷水机组 ·风冷冷水机组 ·多联机组
JK-C-1 JK-
水冷冷水空调机组
冷却塔 膨胀水箱 冷却水泵 水管 冷热水泵 末端: 空调箱 AHU 末端: 风机盘管 FCU
换向阀
水冷型主机
锅炉
JK-C-1 JK-
风冷冷水空调机组
膨胀水箱
风冷型主机
冷热水泵
末端: 风机盘管 FCU
水管
末端: 空调箱 AHU源自KJK-C-1多联机式空调组
冷媒管
系统简单——只需 系统简单——只需 ——
室内机
用冷媒铜管连接室内
室外机
外机即可； 外机即可； 冷媒与空气直接换 热，故换热效率高。 故换热效率高。 可对各个房间单独 控制。 控制。
JK-C-1 JK-
2010年市场占有率 2010年市场占有率 年市场
注： 【以上数据摘自《艾肯网》2010年年度报告】
JK-C-1 JK-
2010年各品牌销售情况 2010年各品牌销售情况
JK-C-1 JK-
大金VRV受市场青睐 大金VRV受市场青睐 VRV
大金直流变频VRV系统，市场占有率大，约接近50% 大金直流变频VRV系统，市场占有率大，约接近50% VRV系统 连续多年位居市场排名第一
JKJK-C-1
JKJK-C-1
3种空调系统的比较
空调系统 初投资 运行费用 品牌统一性好 节能性好 施工便利 设备摆放空间要求低 系统简单 水冷冷水空调 中 高 ● ● ● △ △ 风冷冷水空调 低 高 ● ● ● ☆ ● 多联机组空调 高 低 ☆ ☆ ☆ ☆ ☆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
中央空调系统的分类（续）
2、风冷机组
主要设备：
制冷主机
冷冻水泵
补给水泵
电子水处理仪或全自动软化水处理装置
水过滤器
膨胀水箱
•冷冻
•冷媒
末端设备
•空 调
末 端
水 •蒸 发
器
•主 机
•冷 凝 器
•室 外 空 气
3
中央空调系统优点
1、经济节能：主机由微电脑控制，每个区间末端风机盘管可自行调节温度，区间无人时可关闭，系统根据实际 负荷做自动化运行，开机计费，不开机不计费，有效节约能源和运行费用。
等直接影响了中央空调系统在运行中的经济性、高效性、合理性。
6
中央空调系统的分类
一、按负担室内热湿负荷所用的介质分类 1、全空气系统
空调房间的室内热湿负荷全部由经过处理的空气来承担，利用空调装置送出 风调节室内空气的温度、湿度。
7
全空气系统
8
中央空调系统的分类
2、全水系统 全部由经过处理的水负担室内热湿负荷 ，利用冷冻机处理后的冷冻水(或锅 炉制出热水)送往空调房间的风机盘管中对房间的温度、湿度进行处理的。
4
中央空调系统的分类•活塞（式（续往复）式）
•根据制冷 方法分类
•△蒸气压缩式制冷 •螺杆式
•△吸收式制冷
•离心式
•蒸汽型
•热水型
•根据冷凝器 的冷却方式分
类
•水冷式 •风冷 •风冷热泵式 式
•燃油型 •燃气型
5
中央空调制冷机组和大型空调设备
序 号
形式
动力 性质
主要生产厂家
备注
1
吸收式 制冷机
燃油 和燃
此指标考虑到驱动电机效率对能耗的影响。
压缩过程：压缩过程在压缩机中进行，这是一个升压升温过程。压缩机将从
蒸发器流出的低压制冷剂蒸气压缩，使蒸气的压力提高到与冷凝温度对应的冷 凝压力，从而保证制冷剂蒸气能在常温下被冷凝液化。而制冷剂经压缩机压缩 后，温度也升高了。
1
制冷部件-压缩机
消耗一定的外界功，将蒸发器内的氟利昂蒸汽吸 入，并压缩到冷凝压力后，排入冷凝器中
按空气处理设备的集中程度可分为集中式和半集中式。 按被处理空气的来源可分为封闭式、直流式 、混合式(一次回风 二次回风)。
主要组成设备有空调主机(冷热源) 风柜 、风机盘管等等
5
中央空调系统
制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷； 制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。 制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式
2、环保：主机采用水源热泵型机组，电制冷，没有燃烧过程，避免了排污；整个系统为密闭式管路系统，可避 免霉菌灰尘等杂质对系统的污染，使环境清新优美，特别适于高档别墅、高级公寓与写字楼的使用。
3、节约空间：主机体积小巧，不设机房，无需占用设备层，减少公用设施 和土建投资，室内末端暗藏在吊顶 内，极易配合屋内装修。
气
江苏双良、远大、三洋、开利、 烟台荏原和LG同和
吸收式制冷机是唯一具有自主 知识产权的集中空调产品。中 国已经成为除日本外的第二大 吸收式制冷机的生产国。
2
离心机
电力 约克、开利、特灵和麦克维尔
特点是采用水冷和通常大于800kw的 大型机组
日立、大金、约克、特灵、
开利、顿汉布什、麦克维尔
具有高性能和低噪音
4、个性化：中央空调系统以区间为单元，满足用户不同区间需求，室内末端安装采用暗藏方式，不影响室内的 审美观，不占据室内空间，适应用户的个性化需求。
5、简化管理：于采用不同区间单独控制系统为用户所有，产权关系明确，可简化空调设施管理。 6、提升档次：中央空调主机可以避免破坏楼体的整体外观，使用户充分享受高档综合环境的同时，提升产品质
量及量贩档次。 7、投资方便：可根据量贩发展情况，分期分批投资添置空调系统，同时量贩档次提升，因此资金周转快，有效
地利用资金更进一步开发。
4
中央空调系统工作原理
中央空调系统组成： 制冷压缩机系统、冷媒(冷、热)循环水系统、冷却 循环水系统、盘管风机系统、冷却塔风机系统等组成。
制冷压缩机组通过压缩机将空调制冷剂(冷媒介质如R410a、R134a、R22等)压缩 成液态后送蒸发器中，冷冻循环水系统通过冷冻水泵将常温水泵入蒸发器盘管中与冷媒 进行间接热交换，这样原来的常温水就变成了低温冷冻水，冷冻水被送到各风机风口的 冷却盘管中吸收盘管周围的空气热量，产生的低温空气由盘管风机吹送到各个房间，从 而达到降温的目的。冷媒在蒸发器中被充分压缩并伴随热量吸收过程完成后，再被送到 冷凝器中去恢复常压状态，以便冷媒在冷凝器中释放热量，其释放的热量正是通过循环 冷却水系统的冷却水带走。冷却循环水系统将常温水通过冷却水泵泵入冷凝器热交换盘 管后，再将这已变热的冷却水送到冷却塔上，由冷却塔对其进行自然冷却或通过冷却塔 风机对其进行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却水变回常温，以便 再循环使用。
9
全水系统
0
中央空调系统的分类
3、空气-水系统
由经过处理的空气和水共同负担室内热湿负荷 ，典型装置是风机盘管加新 风系统。
1
中央空调系统的分类
2
3
中央空调系统的分类
4
中央空调系统的分类
5
中央空调系统的分类
4、冷剂系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度，通常称为VRV空 调或多联机
6
VRV空调
7
水环热泵系统
8
9
中央空调系统的分类（续）
二、按处理设备的情况分类
1、集中式空调 空气处理设备和送、回风机等集中设在空调机房内，通过送、回风管道与被 调节的空调场所相连，对空气进行集中处理和分配。
0
集中式一次回风系统
1
中央空调系统的分类（续）
2、半集中式空调 送入空调房间的新风由空调机房集中处理，空调房间内的空气由分散 在房间内的装置处理的系统
常用空调系统介绍
2
中央空调系统
空调的基本概念
1、空调的定义： 空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气
体）的温度、湿度、清洁度及气流速度进行调节，以满足人们对环境的舒适 要求或生产对环境的工艺要求。
满足人类或其它生物对舒适感的要求的空调，一般称之为舒适性空调；而 主要用来满足工艺生产过程和设备的运行要求，及人体的舒适度要求的空调， 一般称之为工艺性空调。
5
中央空调制冷原理图
6
中央空调制冷系统
主要通过冷冻水循环，制冷剂循环，冷却水循环三个 循环把室内的热量传到室外。
压缩机出来的冷媒高温高压的气体，流经冷凝器，降温降压，冷凝器通过 冷却水系统将热量带到冷却塔排出，冷媒继续流经节流装置，成为低温低压液 体，流经蒸发器，吸热，再经压缩。在蒸发器的两端接有冷冻水循环系统，制 冷剂在此处吸收热量使冷冻水降温，然后流到用户端，再经风机盘管进行热交 换，将冷风吹出。
3
中央空调系统
空调的基本概念
2、空调的制冷量与制热量 制冷量：单位时间内，空调器在名义制冷工况下从空间区域或房间内排除的 热量。 制热量：单位时间内，空调器在名义制热工况下向空间区域或房间内释放的 热量。
4
中央空调系统
中央空调系统由冷热源系统和空气调节系统组成，有主机 和末段系统。
按负担室内热湿负荷所用的介质可分为全空气系统 、全水系统 、空气-水系 统 、冷剂系统 。
8
压缩机
•蒸气压缩式制冷压缩机
•容积式制冷压缩机
•离心式制冷压缩机
•往复活塞式制冷压缩机
•回转式制冷压缩机
•旋转式
•涡旋式
•螺杆式
9
压缩机（续）
说明： 1）容积式制冷压缩机是靠改变工作腔的容积，将周期性地吸收到的定量气体压缩。离
心式压缩机是靠离心力的作用，连续地将所吸收到的气体压缩。 2）回转式制冷压缩机是靠回转体的旋转运动替代活塞式压缩机中的活塞的往复运动，
2
冷凝器
冷凝过程：冷凝过程在冷凝器中进行，它是一个恒压放热过程。为了让制 冷剂蒸气能被反复使用，需将蒸发器流出的制冷剂蒸气冷凝还原为液态，向环 境介质放热。 冷凝器按工作过程可分为冷却区段和冷凝区段。冷凝器的入口附近为冷却区段 ，高温的制冷剂过热蒸气通过冷凝器的金属盘管和散热片，将热量传给周围的 空气，并降温冷却，变成饱和蒸气。冷凝器的出口附近为冷凝区段，制冷剂由 饱和蒸气冷凝为饱和液体放出潜热，并传给周围空气。
7
制冷剂循环
主机部分由压缩机、蒸发器、冷凝器、压缩机及 冷媒（制冷剂）等组成，其工作循环过程如下： 首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。在冷凝过 程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外 的冷却塔上，最终释放到大气中去。随后冷凝器中的高压液态冷媒在流经蒸发 器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器 。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。 最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循 环往复。
9
离心机
0
螺杆机、蒸汽吸收式冷水机组
•机 体
•转 子
•滑 阀
•轴 承
1
家用空调压缩机
家用空调一般使用的是旋转式和涡旋式，涡旋压缩机的独特设计，使其成为 当今世界节能压缩机。涡旋压缩机主要运行件涡盘只有龊合没有磨损，因而寿 命更长，被誉为免维修压缩机。涡旋压缩机运行平稳、振动小、工作环境宁 静，又被誉为‘超静压缩机’。 涡旋式压缩机结构新颖、精密，具有体积小 、噪音低、重量轻、振动小、能耗小、寿命长、输气连续平稳、运行可靠、 气源清洁等优点。被誉为‘新革命压缩机’和‘无需维修压缩机’是风动机 械理想动力源，广泛运用于工业、农业、交通运输、医疗器械、食品装潢和纺 织等行业和其它需要压缩空气的场合。
