《建筑制图基础》机考网考题库及答案试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线4. 一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D 不能确定参考答案：B；3、图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；4、图2中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。
《建筑制图基础》机考试题整理
《建筑制图基础》机考网考题库及答案客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。
《建筑制图基础》机考网考题库及答案
《建筑制图基础》机考网考题库及答案试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线4. 一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D 不能确定参考答案：B；3、图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；4、图2中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。
《建筑制图基础》机考试题整理
《建筑制图基础》机考网考题库及答案客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。
(精华版)国家开放大学电大《建筑制图基础》机考三套标准题库及答案2

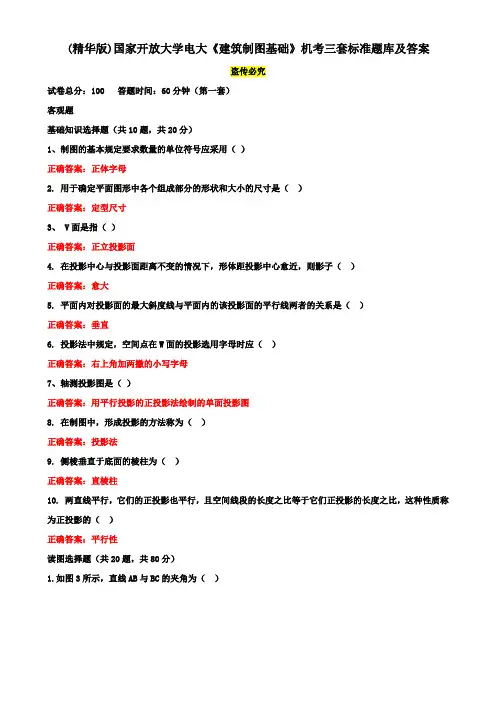

(精华版)国家开放大学电大《建筑制图基础》机考三套标准题库及答案盗传必究试卷总分：100 答题时间：60分钟（第一套）客观题基础知识选择题（共10题，共20分）1、制图的基本规定要求数量的单位符号应采用（）正确答案：正体字母2. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）正确答案：定型尺寸3、 V面是指（）正确答案：正立投影面4. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）正确答案：愈大5. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（）正确答案：垂直6. 投影法中规定，空间点在W面的投影选用字母时应（）正确答案：右上角加两撇的小写字母7、轴测投影图是（）正确答案：用平行投影的正投影法绘制的单面投影图8. 在制图中，形成投影的方法称为（）正确答案：投影法9. 侧棱垂直于底面的棱柱为（）正确答案：直棱柱10. 两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）正确答案：平行性读图选择题（共20题，共80分）1.如图3所示，直线AB与BC的夹角为（）正确答案：不能确定2.图9给出了物体的V面和W面投影，则H面投影应为（）正确答案：3.图2中的铅垂面为（）正确答案：平面ABEF4.图2中，平面ADHE垂直于（）正确答案：W面5.在图8中，有一个投影面缺失投影线，此投影面为（）正确答案：W面6.图2中，C点的正面重影点为（）正确答案：D点7.在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）正确答案：2条8.图1中，直线AB为（）正确答案：正平线9.已知如图5所示，D点到V投影面的距离为（）正确答案：20mm10. 图1中，点A位于点B 的（）正确答案：左下方11. 图7中，已知三棱柱面上的定线AB和BC的V面投影和H面投影，则其侧面投影应为（）正确答案：12. 图11给出了物体的轴侧图，则物体侧面投影图正确的一项是（）正确答案：13.图1中，直线AB的实际长度为（）正确答案：30mm14.图1中，直线与水平面的夹角为（）正确答案：30o15. 如图4所示，直线AB与CD的位置关系为（）正确答案：交叉16.图10给出了物体的V面和H面投影，则V面投影应为（）正确答案：17.图6中，平面ABC为（）正确答案：水平面18.图2中水平面总共有（）个正确答案：219. 图2中，各投影面上的重影点共有（）个。
(精华版)国家开放大学电大《建筑制图基础》机考七套标准题库及答案
(精华版)国家开放大学电大《建筑制图基础》机考七套标准题库及答案盗传必究第一套试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性2.W面是指（）正确答案：侧立投影面3.点在某一投影面上的投影是（）正确答案：点4. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图5. 一般制图的第一个步骤是（）正确答案：绘制图样底稿6. 投影法中规定，空间点在H面的投影选用字母时应（）正确答案：大写字母7. 中心投影中，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（）正确答案：愈小8.在制图中，把光线称为（）正确答案：投影线9. 图纸上限定绘图区域的线框是指（）正确答案：图框10.如果直线经过平面上的两个点，则直线与平面的关系是( )正确答案：直线必定在平面内二、读图计算题11. 图6给出了物体的V面和H面投影，则W面投影应为（）正确答案：12.在图2中，垂直于W投影面的平面共（）个。
正确答案：213.图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：14. 图3中，直线BC为（）正确答案：水平线15.在图5中的水平线为（）正确答案： CD16.在图5中，平面ABC内对H面的最大倾斜线为（）正确答案： BE17、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）图9正确答案：18.图2中直线AB和BC的夹角为（）正确答案：钝角19.如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交20.在图2中，平行于V投影面的直线共（）条。
正确答案： 4条21.在图1中，点A与点B是（）重影点正确答案：V面22. 图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：23.在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面24.在图1中，点A在点B的（）。
《建筑制图基础》题库及答案【全】-国家开放大学形考任务
38•点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直
线的正投影一定在该平面的正投影上，这种性质称为正投影的(c)
A.从属性B.平行性C.同素性D.定比性
39.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，
这种性质称为正投影的(A)
A.图幅B.标题栏C.图框D.会签栏
13.标注球的半径尺寸时，应在尺寸前加注符号(A)
A. SRB. R C. RS D. S
14.标注圆弧的弧长时，表示尺寸线应以(I))
A.平行与圆弧的直线B.箭头C,标注圆弧的弦长D.该圆弧同心的圆弧线
表示
15.下列关于角度、弧长、弦长的标注说法有误的一项是(C)
61.在制图中，形成投影的方法称为(B)
A.投影中心B.投影法C.投影线D.投影面
62.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，
则影子(A)
A.愈大B.不变C.愈小D.无法确定
63.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，
称为(D)
A.水平投影B.垂直投影C.平行投影D.中心投影
29.图形与实物相对应的线性尺寸之比称为(C)
A. 3种B. 4种C. 1种D. 2种
30.图样及说明中的汉字宜采用(B)
A.黑体B.长仿宋体C.楷体D.隶书
31.制图的基本规定要求数量的数值注写应采用(A)
A.正体阿拉伯数字B.正体罗马数字C.斜体阿拉伯数字D.斜体罗马数字
32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的
中常作为设计方案和展览用的直观图样
国家开放大学电大《建筑制图基础》机考第二套标准题库及答案
（精华版）国家开放大学电大《建筑制图基础》机考第二套标准题库及答案盗传必究试卷总分：100答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）正确答案：长仿宋体2.在H而上得到的正投影图叫（）正确答案：水平投影图3.投影而展开之后，V, W两个投影上下对齐，这种关系称为（）正确答案：高平齐4.在制图中，把承受影子的而称为（）正确答案：投影而5.在平面图形中确定尺寸位置的点、直线称为（）正确答案：尺寸基准6.正三棱柱放置位置为上下三角形底而为水平面，则其W面投影形状为（）正确答案：矩形7.投影法中规定，空间点在V而的投影选用字母时应（）正确答案：右上角加一撇的小写字母8.由一点放射的投射线所产生的投影称为（）正确答案：中心投影9.如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）正确答案：直线必定在平面内10.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（）正确答案：定比性读图选择题（共20题，共80分）1.已知ED是平而ABC上的一条直线，则下图完全正确的是（）a正确答案：a2.在图1中，点A在点13的（）b'正确答案：左下方3.图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）正确答案:4.图2中，铅垂而应为（）个8.图9给出了物体的H 而和W 面投影，则V 而投影应为（）f ， eXa') d(b') c' a"(b ・)f(c”)b(d')万 k(g ，)j f (h f ) n' gXh”)m”(n”)f) a(g) b(h)正确答案：65. 图2中，侧锤线应为（）条f g d （b‘）c' a”（b”）g ） g ）E k*(g ，)jW) n, 酉(h”)m3)a(g)b(h)«))正确答案：46. 已知平而GFE 和平面ABC 相交于MN,则下图中完全正确的是（）正确答案：7. 在图6中，有一个投影而缺失投影线，缺失投影线的条数为（）正确答案：3条a(g) b(h)a(g) b(h)图9正确答案:9,在图1中，直线EC% （）b'图1正确答案：正平线10.已知物体的三而投影，则下图完全正确的是（）正确答案:11.图7给出了物体的V面和W而投影，则H面投影应为（）图712.图2中直线AB和BC的夹角为（）f，eM) d(b') c1a”(b-) ?(甘)W(d')正确答案:万k(g，)j，(h，)n f gXh”)m M(n w) k w(j n)正确答案：钝角13.在图1中，平行于H投影面的直线共（）条。
(精华版)国家开放大学电大《建筑制图基础》机考七套标准题库及答案
(精华版)国家开放大学电大《建筑制图基础》机考七套标准题库及答案盗传必究第一套试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性2.W面是指（）正确答案：侧立投影面3.点在某一投影面上的投影是（）正确答案：点4. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图5. 一般制图的第一个步骤是（）正确答案：绘制图样底稿6. 投影法中规定，空间点在H面的投影选用字母时应（）正确答案：大写字母7. 中心投影中，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（）正确答案：愈小8.在制图中，把光线称为（）正确答案：投影线9. 图纸上限定绘图区域的线框是指（）正确答案：图框10.如果直线经过平面上的两个点，则直线与平面的关系是( )正确答案：直线必定在平面内二、读图计算题11. 图6给出了物体的V面和H面投影，则W面投影应为（）正确答案：12.在图2中，垂直于W投影面的平面共（）个。
正确答案：213.图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：14. 图3中，直线BC为（）正确答案：水平线15.在图5中的水平线为（）正确答案： CD16.在图5中，平面ABC内对H面的最大倾斜线为（）正确答案： BE17、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）图9正确答案：18.图2中直线AB和BC的夹角为（）正确答案：钝角19.如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交20.在图2中，平行于V投影面的直线共（）条。
正确答案： 4条21.在图1中，点A与点B是（）重影点正确答案：V面22. 图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：23.在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面24.在图1中，点A在点B的（）。
国家开放大学电大《建筑制图基础》机考网考题库及答案C
国家开放大学电大《建筑制图基础》机考网考题库及答案C最新国家开放大学电大《建筑制图基础》机考网考题库及答案C-0001100%通过考试说明：20XX年秋期电大把《建筑制图基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人给出了一套标准机考题库，内容包含（基础知识选择题10、读图选择题20），并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他机考及教学考一体化答案，敬请查看。
2331建筑制图基础C-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。
(精华版)国家开放大学电大《建筑制图基础》机考二套真题题库及答案1
(精华版)国家开放大学电大《建筑制图基础》机考二套标准题库及答案盗传必究试卷总分：100 答题时间：60分钟（第一套）客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）正确答案：大写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）正确答案：直线必定在平面内3. 点在某一投影面上的投影是（）正确答案：点4. 一般制图的最后一个步骤是（）正确答案：图纸整理5. W面是指（）正确答案：侧立投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）正确答案：愈小7. 在制图中，把光线称为（）正确答案：投影线8. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性10. 图纸上限定绘图区域的线框是指（）正确答案：图框读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）正确答案：2、在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面3、图2中直线AB和BC的夹角为（）正确答案：钝角4、图2中的物体应为（）正确答案：棱台5、在图1中，点A与点B是（）重影点。
正确答案：V面6、在图4中，有一个投影面缺失投影线，缺失投影线的条数为（）正确答案：2条7、在图1中，点A在点B的（）。
正确答案：正前方8、图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：9、在图2中，垂直于W投影面的平面共（）个。
正确答案：210. 平面ABC和平面P交于直线MN，则下列各图完全正确的是（）正确答案：11、图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：12. 在图5中，平面ABC内对H面的最大倾斜线为（）正确答案：BE13. 如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交14. 下列关于三棱锥三面投影图完全正确的一组是（）正确答案：15. 在图2中，平行于V投影面的直线共（）条。
2020年国家开放大学电大《建筑制图基础》考试题精选
建筑制图基础建筑制图基础试题注释：参考答案在后一、根据所给投影图。
完成下面的选择题。
(每题3分，共计12分)图l图21．在图l中，与投影面V平行的直线(即正平线)是( )。
A．AB B．AC C．AD D．BC2．在图l中，与投影面V垂直的直线(即正垂线)是( )。
A．AB B．AC C．AD D．BC3．在图2中，与投影面H平行的平面(即水平面)是( )。
A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。
A. △ABC B．△CDE C. △ACE D. △AEF二、补全投影图中所缺图线。
(每题6分，共计18分)1．2．3．三、根据下面各题的要求，完成作图。
(每题12分，共计48分)1．求点A到直线CD的垂直距离。
2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。
3．求作圆锥被截切后的水平投影与侧面投影。
4．根据所给形体的两面投影，补绘第三投影。
四、根据所给形体的三面投影，绘制形体的正等轴测图。
(共22分)参考答案一、(本题共12分。
每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B二、(本题共18分。
每小题6分)l．每补对一条线给1分。
2．每补对一条线给2分。
3．每补对一条线给1分。
三、(本题共48分)1.求出距离的投影6分，求出距离的实长6分。
aG o即为所求实长。
2．求出对角线交点的投影6分，补全水平投影6分。
3．求出水平投影6分，求出侧面投影6分。
4．本题共三个基本形体，求出每一个形体的投影得4分。
四、(本题22分。
画对每一个形体给6分，画对三个形体的交线给4分)试卷代号：2331-建筑制图基础试题一、根据所给投影图，完成下面的选择题。
(每题3分，共计12分)1．在图l中，与投影面Ⅳ平行的直线(即侧平线)是( )。
A．AB B．AC C．AD D．BC 2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是(A．AB B．AC C．AD D．BC3．在图2中，与投影面w垂直的平面(即侧垂面)是( )。
建筑制图基础知识试题
建筑制图基础知识试题1.若一直线H和W面投影都垂直于Y轴，则该直线一定为A.水平线B.正平线(正确答案)C.正垂线D.铅垂线2.如建筑区地形起伏较大，应在总平图上画出A.定位轴线B.指北针C.等高线(正确答案)D.标高3.建筑总平面图中可以表示建筑物朝向的符号为A.等高线B.指北针(正确答案)C.定位轴线D.对称符号4.A2图纸中，若图框线线宽为b，则标题栏外框线为A.bB.0.7b(正确答案)C.0.5bD.0.25b5.关于断面图例画法描述不正确的是A.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚B.两个相同的图例相接时，图侧线宜错开或使倾斜方向相反C.不同品种的同类材料使用同一图例时附加必要的说明D.两个相邻的涂黑图例间应留有空隙，其净宽度不得小于1mm(正确答案)6.能表达房屋平面形状和房间平面布置的图样是A.建筑总平面图B.底层建筑平面图(正确答案)C.局部平面图D.屋顶平面图7.底面为多边形，所有棱线均相交于一点的立体，称为A.棱柱体B.棱锥体(正确答案)C.圆柱体D.圆锥体8.在建筑总平面图中，标高数字注写到小数点以后的位数为A.一B.二(正确答案)C.三D.四9.已知A点的坐标（20,10,5），则A点到W面的距离为A.20(正确答案)B.15C.10D. 510.在三视图的三等关系中，高平齐是指侧立投影与A.正立投影(正确答案)B.水平投影C.底面投影D.直立投影11.建筑工程施工图一般的编排顺序是A.基本图在前，详图在后；次要部分在前，主要部分在后B.施工总说明、建筑施工图、结构施工图、设备施工图(正确答案)C.建筑施工图、结构施工图、设备施工图、施工总说明D.详图在前，基本图在后；次要部分在前，主要部分在后12.建筑平面图中标注的尺寸的单位（除标高外）是A.mm(正确答案)B.cmC.mD.km13.不属于建筑平面图的是A.基础平面图(正确答案)B.底层平面图C.屋顶平面图D.标准层平面图14.A.AB.B(正确答案)C.CD.D15.A.AB.BC.CD.D(正确答案)16.梁的2-2断面图正确的是.A.AB.BC.C(正确答案)D.D17.已知形体的水平投影及1-1剖面图，正确的2-2剖面图是.A.AB.B(正确答案)C.CD.D18.在工程图中，指北针的圆的直径为A.24mm(正确答案)B.20mmC.18mmD.14mm19.三面投影体系中的三个投影面相互A.倾斜B.平行C.共面D.垂直(正确答案)20.在制图国标GB/T 50001-2010中，图线的粗细分为四种，则在同一线宽组中，若粗线宽b为1mm，则中粗线的线宽应为A.1.4mmB.0.7mm(正确答案)C.0.6mmD.0.5mm。
国家开放大学2020年秋季学期电大考试建筑制图题库及答案
建筑制图基础
建筑制图基础试题
注释：参考答案在后
一、根据所给投影图。
完成下面的选择题。
(每题3分，共计12分)
图l
图2
1．在图l中，与投影面V平行的直线(即正平线)是( )。
A．AB B．AC C．AD D．BC
2．在图l中，与投影面V垂直的直线(即正垂线)是( )。
A．AB B．AC C．AD D．BC
3．在图2中，与投影面H平行的平面(即水平面)是( )。
A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。
A. △ABC B．△CDE C. △ACE D. △AEF
二、补全投影图中所缺图线。
(每题6分，共计18分)
1．
2．
3．
三、根据下面各题的要求，完成作图。
(每题12分，共计48分)
1．求点A到直线CD的垂直距离。
2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。
3．求作圆锥被截切后的水平投影与侧面投影。
4．根据所给形体的两面投影，补绘第三投影。
四、根据所给形体的三面投影，绘制形体的正等轴测图。
(共22分)
参考答案
一、(本题共12分。
每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B
二、(本题共18分。
每小题6分)
l．每补对一条线给1分。
2．每补对一条线给2分。
3．每补对一条线给1分。
三、(本题共48分)
1.求出距离的投影6分，求出距离的实长6分。
