(1-2)冲压设备及选用
材料成型工艺教学大纲
材料成型工艺MaterialFormingTechnology课程编号：07310060学分：6学时：90(其中：讲课学时：78实验学时：12上机学时：0)先修课程：材料成型原理、金属学及热处理、机械设计基础适用专业：材料成型及控制工程教材：《金属材料液态成型工艺》贾志宏编化学工业出版社2008年2月第1版《金属材料焊接工艺》雷玉成主编化学工业出版社，2006年8月第1版《冲压工艺与模具设计》牟林、胡建华主编.北京大学出版社2010年3月第2版开课学院：材料科学与工程学院一、课程的性质与任务：本课程是材料成型与控制工程专业的一门主要专业基础课。
本课程的任务是掌握金属液态成型工艺的方法、金属板料成形技术、焊接电弧及焊接方法等三大部分知识。
通过本课程的学习，了解常见的液态成型、板料成形、焊接工艺方法。
为学习有关专业课程、从事生产技术工作和管理工作打好热加工工艺知识基础；了解热加工的新工艺、新技术、新方法和发展趋势。
二、课程的基本内容及要求第一篇液态成型工艺绪论1基本内容金属液态成型工艺发展历史，液态成型工艺流程。
2教学要求了解铸造产业的发展概况；了解铸造生产的基本流程和工艺种类。
3重难点液态成型工艺的基本类型、流程及发展趋势。
第一章零件结构的铸造工艺性分析1基本内容(1)常用铸造方法的选择；(2)砂型铸造零件结构的工艺性分析；(3)特种铸造零件结构的工艺性分析。
2教学要求(1)了解各种铸造方法的特点；熟悉铸造方法选用的依据(2)掌握砂型铸造零件结构的工艺性分析方法；(3)熟悉特种铸造零件结构的工艺性分析方法。
3重难点铸造工艺性分析的方法和思路。
第二章砂型铸造工艺方案的确定1基本内容(1)工艺设计内容及流程；(2)砂型铸造工艺方案确定的基本原理；2教学要求(1)熟悉铸造工艺设计的依据、内容及流程；(2)掌握砂型铸造工艺方案制定的原理及方法。
3重难点(1)生产纲领、生产条件对工艺方案制定的影响；(2)分型面及浇注位置的确定。
《冲压模具设计与制造》课程教学大纲DOC
《冲压模具基础》课程教学大纲课程编号：课程英文译名：课内总学时:72学时学分：4。
5学分课程类别：必修课开课对象：汽车制造与装配技术专业执笔人：编写日期:一、课程性质、目的和任务《冲压模具设计与制造》是汽车制造及汽车整形专业的一门主干专业技术课，它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，综合性和实践性较强的课程。
其目的是使学生了解冲压变形规律,认识冲压成形工艺方法，冲压模具结构，冲压模具制造方法与手段，掌握冲压模具设计与计算方法，掌握冲压工艺与模具设计方法，冲压模具制造工艺方法，能进行中等冲压零件的冲压工艺编制,冲模设计与冲模制造工艺编制，并培养学生发现问题、分析问题和解决问题的能力，培养学生逻辑思维能力，为毕业设计及毕业以后从事专业工作打下必要的基础。
二、教学基本要求本课程是冲压模具设计与计算，冲压模具结构,模具制造工艺方法为重点。
学外本课程应达到以下基本要求：1、能应用冲压变形理论,分析中等复杂冲压件变形特点，制定合理冲压工艺规程的能力。
2、协调冲压设备与模具的关系，选择冲压设备的能力。
3、熟悉掌握冲模设计计算方法，具备中等复杂冲模结构选择和设计的能力，所设计的冲模应工作可行、操作方便、便于加工和装配,技术经济性好。
4、具备正确选择冲压模具加工方法，制定中等复杂冲模制造工艺和装配工艺的能力.5、初步具备进行多工位级进模设计和制造的能力。
6、初步具备进行分析和处理试模过程中产生的有关技术问题的能力。
三、教学内容及要求：第1章冲压模具设计与制造基础1.1 冲压成形与模具技术概述掌握冲压与冲模概念;冲压工序的分类；冲模的分类；冲模设计与制造的要求；了解冲压现状与发展方向。
1.2 冲压设备及选用了解常见冲压设备；掌握冲压设备的选用；模具的安装。
1.3 冲压变形理论基础掌握塑性变形的概念；理解塑性力学基础；掌握金属塑性变形的一些基本规律；冲压材料及其冲压成形性能.1.4 模具材料选用掌握冲压对模具材料的要求;冲模材料的选用原则;冲模常见材料及热处理要求。
冲压模具流程
冲压模具流程冲压模具的流程是什么，冲压模具有哪些具体的步骤。
小编给大家整理了关于冲压模具流程，希望你们喜欢!冲压模具流程1 工艺设计(1)根据冲压件产品图，分析冲压件的形状特点、尺寸大小、精度要求、原材料尺寸规格和力学性能，并结合可供选用的冲压设备规格以及模具制造条件、生产批量等因素，分析零件的冲压工艺性。
良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简单而寿命高、产品质量稳定、操作简单。
(2)确定工艺方案，主要工艺参数计算。
在冲压工艺性分析的基础上，找出工艺与模具设计的特点与难点，根据实际情况提出各种可能的冲压工艺方案，内容包括工序性质、工序数目、工序顺序及组合方式等。
有时同一种冲压零件也可能存在多个可行的冲压工艺方案，通常每种方案各有优缺点，应从产品质量、生产效率、设备占用情况、模具制造的难易程度和寿命高低、生产成本、操作方便与安全程度等方面进行综合分析、比较，确定出适合于现有生产条件的最佳方案。
此外，了解零件的作用及使用要求对零件冲压工艺与模具设计是有帮助的。
工艺参数指制定工艺方案所依据的数据，如各种成形系数(拉深系数、胀形系数等)、零件展开尺寸以及冲裁力、成形力等。
计算有两种情况，第一种是工艺参数可以计算得比较准确，如零件排样的材料利用率、冲裁压力中心、工件面积等;第二种是工艺参数只能作近似计算，如一般弯曲或拉深成形力、复杂零件坯料展开尺寸等，确定这类工艺参数一般是根据经验公式或图表进行粗略计算，有些需通过试验调整;有时甚至没有经验公式可以应用，或者因计算太繁杂以致于无法进行，如复杂模具零件的刚性或强度校核、复杂冲压零件成形力计算等，这种情况下一般只能凭经验进行估计。
(3)选择冲压设备根据要完成的冲压工序性质和各种冲压设备的力能特点，考虑冲压加工所需的变形力、变形功及模具闭合高度和轮廓尺寸的大小等主要因素，结合工厂现有设备情况来合理选定设备类型和吨位。
常用冲压设备有曲柄压力机、液压机等，其中曲柄压力机应用最广。
冲压设备及选用
(5）闭合高度 • 压力机的闭合高度----是指滑块在下止点时，滑块底面到工作台 上平面（即垫板下平面）之间的距离。 • 压力机的闭合高度可通过调节连杆长度在一定范围内变化。当连 杆调至最短（对偏心压力机的行程应调到最小），滑块底面到工 作台上平面之间的距离，为压力机的最大闭合高度；当连杆调至 最长（对偏心压力机的行程应调到最大），滑块处于下止点，滑 块底面到工作台上平面之间的距离，为压力机的最小闭合高度。 • 压力机的装模高度----指压力机的闭合高度减去垫板厚度的差值。 没有垫板的压力机，其装模高度等于压力机的闭合高度。 • 模具的闭合高度是指冲模在最低工作位置时，上模座上平面至下 模座下平面之间的距离 • (6）电动机功率的选择 • 必须保证压力机的电动机功率大于冲压时所需要的功率。
冲压设备及选用
冲压设备属锻压机械。常见冷冲压设备有机械压力 机（以Jxx表示其型号）和液压机（以Yxx表示其 型号） • 冲压设备分类： • 1.机械压力机按驱动滑块机构的种类可分为曲 柄式和摩擦式; • 2. 2.按滑块个数可分为单动和双动; ; • 3.按床身结构形式可分为开式（C型床身）和 闭式（Ⅱ型床身）; • 4.按自动化程度可分为普通压力机和高速压力 机等。 • 5. 液压机按工作介质可分为油压机和水压机
• 1．压力机类型的选择 • (1）中、小型冲压件 选用开式机械压力机； • (2）大、中型冲压件 选用双柱闭式机械压力机； • (3）导板模或要求导套不离开导柱的模具，选用偏心 压力机；形模等。 • (4）大量生产的冲压件 选用高速压力机或多工位自动 压力机； • (5）校平、整形和温热挤压工序 选用摩擦压力机； • (6）薄板冲裁、精密冲裁 选用刚度高的精密压力机； • (7）大型、形状复杂的拉深件 选用双动或三动压力机； • (8）小批量生产中的大型厚板件的成形工序，多采用 液压压力机。
如何选择冲压设备
如何选择冲压设备如何选择冲压设备来源：作者：发布时间：2019-10-07冲压设备的选择直接关系到设备的安全以及生产效率、产品质量、模具寿命和生产成本等一系列重要问题。
冲压设备的选择主要包括设备的类型和规格参数两个方面。
1.冲压设备类型的选择主要根据所要完成的冲压工序性质、生产批量的大小、冲压件的几何尺寸和精度要求等来选择冲压设备的类型：（1）对于中小型冲裁件、弯曲件或浅拉深件的冲压生产，常采用开式曲柄压力机。
虽然C形床身的开式压力机刚度不够好，冲压力过大会引起床身变形导致冲模间隙分布不均，但是它具有三面敞开的空间，操作方便并且容易安装机械化的附属装置和成本低廉的优点。
目前仍然是中小型冲压件生产的主要设备（2）对于大中型和精度要求高的冲压件，多采用闭式曲柄压力机。
这类压力机两侧封闭，刚度好、精度较高，但是操作不如开式压力机方便。
（3）对于大型或较复杂的拉深件，常采用上传动的闭式双动拉深压力机。
对于中小型的拉深件（尤其是搪瓷制品、铝制品的拉深件），常采用底传动式的双动拉深压力机。
闭式双动拉深压力机有两个滑块，压边用的外滑块和拉深用的内滑块。
压边力可靠、易调，模具结构简单，适合于大批量的生产。
（4）对于大批量生产的或形状复杂、批量很大的中小型冲压件，应优先选用自动高速压力机或者多工位自动压力机。
（5）对于批量小、材料厚冲压件，常采用液压机。
液压机的合模行程可调，尤其是施力行程较大的冲压加工，与机械压力机相比具有明显的优点，而且不会因为板料厚度超差而过载。
但生产速度慢，效率较低。
可以用于弯曲、拉深、成形、校平等工序。
（6）对于精冲零件，最好选择专用的精冲压力机。
否则要利用精度和刚度较高的普通曲柄压力机或液压机，添置压边系统和反压系统后才能进行精冲。
2.冲压设备规格的选择在冲压设备类型选定以后，应进一步根据冲压加工中所需要的冲压力（包括卸料力、压料力等）、变形功以及模具的结构形式和闭合高度、外形轮廓尺寸等选择冲压设备的规格。
模具(冲压)零件配合选用要求
模具（冲压）零件公差配合要求

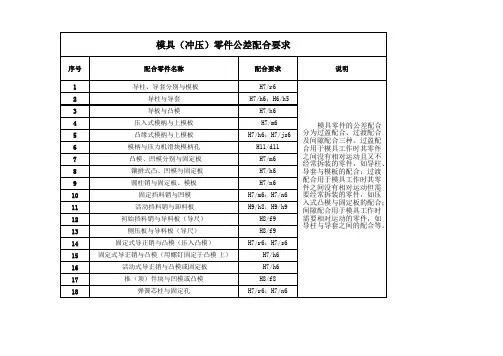

序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 配合零件名称 导柱、导套分别与模板 导柱与导套 导板与凸模 压入式模柄与上模板 凸缘式模柄与上模板 模柄与压力机滑块模柄孔 凸模、凹模分别与固定板 镶拼式凸、凹模与固定板 圆柱销与固定板、模板 固定挡料销与凹模 活动挡料销与卸料板 初始挡料销与导料板（导尺） 侧压板与导料板（导尺） 固定式导正销与凸模（压入凸模） 固定式导正销与凸模（用螺钉固定于凸模 上） 活动式导正销与凸模或固定板 推（顶）件块与凹模或凸模 弹簧芯柱与固定孔 配合要求 H7/r6 H7/h6；H6/h5 H7/h6 H7/m6 H7/h6；H7/js6 H11/d11 H7/m6 H7/h6 H7/n6 H7/m6；H7/n6 H9/h8；H9/h9 H8/f9 H8/f9 H7/r6；H7/s6 H7/h6 H7/h6 H8/f8 H7/r6；H7/n6 说明
