结构设计易犯条文

结构设计容易犯的规范条文

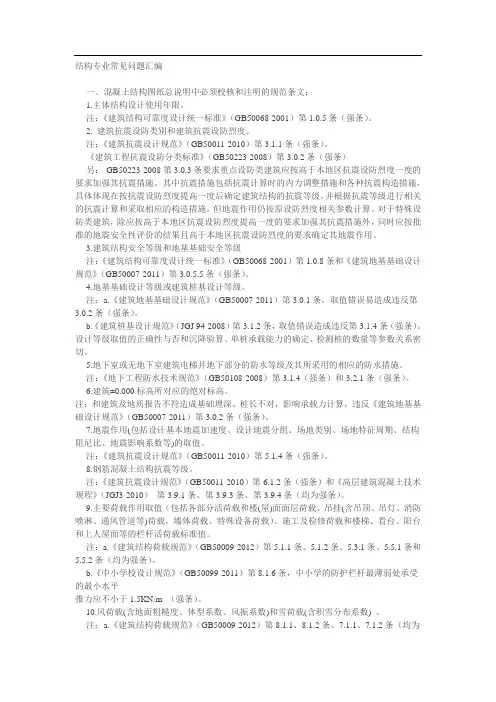

一．总说明中容易漏掉或错写的强条
1、目前规范改版比较集中且频繁，每次出图前应对总说明中使用的规范核对一下版本。

2、《混凝土规范》第3.1.7条，设计应明确结构的用途，在设计使用年限内未经技术鉴定或设计许可，不得改变结构的用途和使用环境。

改变结构用途和使用环境（如超载使用、结构开洞、改变使用功能、使用环境恶化）的情况均会影响结构的安全及使用年限。

结构的改变（无论是在建或既有结构）均须经设计许可或技术鉴定，以保证结构在设计使用年限的安全和使用功能。

既有建筑结构抗震加固前应进行抗震鉴定；当既有建筑直接增层时，应先对既有建筑结构进行鉴定。

《混凝土结构设计规范》GB50010-2010第3.1.7；《建筑抗震加固技术规程》JGJ116-2009第3.0.1条；《既有建筑地基基础加固技术规范》JGJ123-2000第8.1.1条
3、《混凝土规范》第4.2.2条，一级钢筋有原来的HPB235改为了HPB300.
4、未注明钢筋强度标准值的保证率；未注明抗震结构对材料和施工质量的的特别要求。

在混凝土结构设计说明中应提出当抗震等级为一、二、三级的框架和斜撑构件（含楼梯），其纵筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值不应小于 1.25；钢筋的屈服强度屈服强度实测值与屈服强度标准值之比不应大于1.3，且钢筋在最大拉力下总伸长率不应小于9%。

钢筋强度标准值应具有不小于95%的保证率。

【《抗震规范》第3.9.1条，3.9.2条】
5、《荷载规范》第1.0.5条，在列表写活载时，注明中要加上活载取值的设计基准期。

（活荷载取值按设计基准期为50年考虑）
6、《荷载规范》第4.1.1条和第4.3.1条，凡工程中设计到的功能房间的活荷载，都应该在总说明列表中写出来，否则容易被判为违反强条。

7、《荷载规范》第4.5.1条和第4.5.2条，施工或检修集中荷载和栏杆顶部水平荷载应在总说明中注明，否则被判为违反强条。

（楼梯、阳台、上人屋面等的
栏杆顶部水平荷载取1.0kN/m，屋面板、挑檐、雨篷、预制小梁施工或检修集中荷载取1.0kN,对住宅、宿舍等栏杆的顶部荷载写的是0.5kN/m）
8、应写明钢筋替换原则，（当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时，应按照钢筋受拉承载力设计值相等的原则换算，并应满足最小配筋率要求）《抗震规范》第3.9.4条，
9、验槽要求：基槽(坑)开挖后，应进行基槽检验。

基槽检验可用触探或其他方法，当发现与勘察报告和设计文件不一致，或遇到异常情况时，应结合地质条件提出处理意见。

【《地基基础规范》第10.2.1条】
10、桩基工程应在总说明或基础说明中注明：挖土应均衡分层进行，对流塑状软土的基坑开挖，高差不应超过1m，在承台和地下室外墙与基坑侧壁间隙回填土前，应排除积水，清除虚土和建筑垃圾，填土应按设计要求选料，分层夯实，对称进行。

《桩基规范》第8.1.5及8.1.9条【应对原文根据工程特性适当调整】11、连梁的配筋构造：顶层连梁纵向水平钢筋伸入墙肢的长度范围内应配置箍筋，箍筋间距不宜大于150mm，直径应与该连梁的箍筋直径相同。

连梁高度范围内的墙肢水平分布钢筋应在连梁内拉通作为连梁的腰筋。

连梁截面高度大于700mm 时，其两侧面腰筋的直径不应小于8mm，间距不应大于200mm；跨高比不大于2.5的连梁，其两侧腰筋的总面积配筋率不应小于0.3％。

【《高规》中第7.2.27.3和7.2.27.4条】
12、对基坑开挖安全要求；基坑土方开挖应严格按设计要求进行，不得超挖。

基坑周边堆载不得超过设计规定。

土方开挖完成后应立即施工垫层，对基坑进行封闭，防止水浸和暴露，并应及时进行地下结构施工。

《建筑地基基础设计规范》GB50007-2011第9.1.9。

13、复合地基或软弱地基上设计等级为乙级的建筑物未设置沉降观测点，未提出变形观测要求（8、9层建筑物此类问题较多）。

复合地基或软弱地基上设计等级为乙级的建筑物，必须按要求对建筑物在施工期间和使用期间进行变形观测。

《建筑地基基础设计规范》GB50007-2011第10.3.8。

14、未正确确定建筑抗震设防分类。

如：带大底盘的高层建筑，当底部几层为大型超市，且符合大型商场的标准，抗震设防类别未定为重点设防类（乙类）；或将整幢建筑都定为乙类；或虽下部几层为商业建筑但达不到大型商场标准的却
定为重点设防类。

【设防分类标准第3.0.1条，3.0.2条，《抗震规范》第3.1.1条】
15.应注明工程地质及水文地质概况，各主要土层的压缩模量及承载力特征值。

【安徽省审查要点第3.2.4条】
二．画图过程中容易出现的强条
1、楼板、楼梯配筋：
1）、当板边设置为简支时，计算配筋为0，实际配筋时应满足最小配筋率要求，虽然规范对这个没有要求满足最小配筋率，可是有审图人提过强条。

2）、校对意见修改板厚后，由于时间原因，设计人改图时只改了厚度，忘记核对最小配筋率。

3）、有些线条的悬挑板，为满足建筑立面要求，厚度较厚，画图时容易忽略最小配筋率。

4）楼板分布钢筋，单位宽度上的配筋不宜小于单位宽度上的受力钢筋的15％，且配筋率不宜小于0.15％；分布钢筋直径不宜小于6mm，间距不宜大于250mm；当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。

【混凝土规范9.1.7条】
2、梁配筋：【抗震规范6.3.3条】
1）、箍筋的间距，特别是当为满足建筑功能要求而做高度小于400mm的梁时，箍筋加密区间距容易忽略h/4这一点。

再就是较小的框架梁，当采用钢筋直径为12的钢筋时，加密区间距容易忽略8d这一点。

2）、规范中三、四级虽然有加密区间距150这一点，建议只要甲方不那么扣，一般不要用，就用100mm，因为用150mm其实省不了几个箍筋，毕竟加密区长度不大，但是很容易引起被人忽略的强条。

3）、箍筋直径，当梁端纵向受拉钢筋配筋率大于2%时，箍筋直径加大一级。

建议实际画图时，只要接近2%，大于1.8%，就加大一级，因为很多时候，算最小配筋率，取截面时审图和我们的算法有差异。

画图过程中，配筋较大时就随时用计算器复核一下。

4）梁端截面的底面和顶面纵向钢筋配筋量的比值，一级不应小于0.5，二、三级不应小于0.3，这一条在大小跨相邻时很容易犯，画图过程中，当支座负筋较
大时，就要随时核算一下这一条。

5）对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20,生成配筋文件施把大直径钢筋关掉！
6）当梁端按简支计算但实际受到部分约束时，应在支座区上部设置纵向构造钢筋，其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1／4，且不应少于2根。

【混凝土规范9.2.6条】
7）、一级抗震等级时，框架梁、柱纵筋采用直径16或14的钢筋时，箍筋间距若配成@100不满足6d要求；当框架梁高300，箍筋间距取100大于梁高的1/4，应取75。

【抗震规范6.3.7条；6.3.3条，高规6.4.3；6.3.2条】
8）楼梯的平台梁、楼梯梁、楼梯柱、与梯板交接的楼层梁，框架柱均全长全高加密；
3、柱配筋：【抗震规范6.3.7条】
1）、设计时，当实际画图截面与电算程序中截面不一致时，要注意最小配筋率的问题。

2）、异形柱，异形柱结构或者其他结构在设计时，经常在屋顶或者局部位置为了满足建筑功能，设置少量L形、一字形、T形异形柱，异形柱的配筋应满足《异形柱规范》第6.2.5条的规定，特别是柱肢各端纵向钢筋要满足全截面0.2%的配筋。

3）框支柱和剪跨比不大于2的框架柱，箍筋间距不应大于100mm。

4）剪跨比不大于2的柱、因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱、框支柱、一级和二级框架的角柱，柱箍筋取全高加密。

【抗震规范6.3.9条】
5）剪跨比不大于2的柱宜采用复合螺旋箍或井字复合箍，其体积配箍率不应小于1.2％;
6）三、四级框架柱柱根（底层柱下端）处箍筋加密区间距应取100和8d（d为纵向受力钢筋直径）的较小值。

四级框架柱柱根箍筋为Ф8；
【抗震规范第6.3.7条，高规第6.4.3条】
7）转换梁腰筋不足2Ф16@200；转换梁支座负筋按一般框架梁配置，梁面拉通筋不足面筋总面积的50%。

【高规第10.2.7条】
8）、在高层建筑中有错层结构时，错层处框架柱截面高度不应小于600mm，混凝土强度等级不小于C30，抗震等级应提高一级，箍筋在全柱段加密配置。

【高规第10.4.4条】
9）、计算时角柱、框支柱要指定，配筋率要求不一样；【抗震规范第6.3.7条】4、剪力墙：
1）、施工图时，特别是住宅，对于跨高比小于5的梁按连梁编号和配筋。

2）、梁与剪力墙垂直相交节点构造，当墙厚为200时：与剪力墙垂直相交的梁端，框梁上部钢筋可伸入板内锚固，并满足la（非laE）；此处框梁下部钢筋锚固长度为las（带肋钢筋大于等于12d）。

上部钢筋可考虑16或18，下部钢筋可用最大为16。

【13G101-11第54页】
5、基础与地下室：
1）变形缝处混凝土结构的厚度不应小于300mm。

因变形缝处是防水的薄弱环节，特别是采用中埋式止水带时，止水带将此处的混凝土分为两部分，会对变形缝处的混凝土造成不利影响，因此变形缝处混凝土局部加厚的规定。

《地下工程防水技术规范》GB 50108-2008第5.1.3条。

2）当地下水位较高（地下水埋藏较浅）时，建筑地下室或地下构筑物存在上浮问题，未进行抗浮验算。

抗浮稳定性验算按《地基基础规范》第5.4.3条采用阿基米德原理计算。

整体满足抗浮稳定性要求而局部不满足时也可采用增加结构刚度的措施。

图纸文件还应注明施工期间的停止降水时间。

还应注意：抗浮设计水位与抗水设计水位不同，抗水设计水位主要用于建筑外防水设计；《建筑地基基础设计规范》GB50007-2011第3.0.2条。

6、钢结构：
1）、在钢结构设计中，设计总说明未注明钢材牌号、连接材料型号（或钢号）及钢材的力学性能、化学成分等。

此外还应注明所要求的焊缝、焊缝质量等级及对施工的要求。

【钢结构规范第1.0.5条】
2）、抗震设计承重钢结构，未对钢材材质提出材料性能补充要求，仅在设计文件中注明采用Q235钢或Q345钢；焊接承重结构错用Q235-A级钢。

【钢结构规范第3.3.3条，抗震规范第3.9.1，3.9.2条】
3）、钢结构设计中，未注明柱脚在地面以下部分应采用强度等级较低的砼包裹；
【钢结构规范第8.9.3条】
4）、未注明钢结构的抗震等级。

【抗震规范第8.1.3条】
5)、未注明钢结构的耐火等级和耐火极限；当防锈底漆与防火涂料同时使用时，应注意两者必须匹配。

需作防火涂层的钢材表面，可除锈后只作底漆涂层。

，【防火规范第5.1.1；5.1.7条】
6）、在钢结构构件计算中，t=16，t=20钢板设计强度值取值不同，未予以注意，造成错误；【钢结构规范第3.4.1条】
7）、在计算单面连接的轴心受压单角钢和无垫板的单面施焊对接焊缝强度时，其强度设计值未乘以折减系数。

【钢结构规范第3.4.2条】
8）、直接承受动力荷载的普通螺栓受拉连接未采取防止螺帽松动的措施，或采用打乱丝扣等损伤性措施；【钢结构规范第8.3.6条】；
9）、冷弯薄壁型钢结构中，设计屋架时，未考虑屋面风吸力作用导致引起构件内力变化的不利影响。

《冷弯薄壁型钢结构技术规范》第4.1.7条。

10）、屋盖未设完整支撑体系，屋盖水平支撑采用圆钢时，没有张紧装置。

在房屋的温度区段内，未设置能独立构成空间稳定结构的支撑体系【钢结构规范第8.1.4条】
11）、刚架梁、柱高强度螺栓连接的端板，不满足最小厚度16mm的要求。

门式刚架轻型房屋钢结构技术规程》CECS102-2002第7.2.9条。

12）、未复核有柱间支撑的柱脚锚栓在风荷载作用下的上拔力。

《门式刚架轻型房屋钢结构技术规程》CECS102-2002第7.2.19条。

13）、抗震钢结构框架柱的长细比误按普通钢结构规范控制。

《建筑抗震设计规范》GB50011-2010第8.3.1条；
14）、抗震设防的框架，中心支撑长细比、板件宽厚比不符合规范规定。

建筑抗震设计规范》GB50011-2010第8.4.1条；
15）、偏心支撑消能梁段及同一跨的非消能梁段翼缘板件宽厚比超过规范规定限值。

《建筑抗震设计规范》GB50011-2010第8.5.1条。

16）、粱与柱刚性连接时，柱在梁翼缘上下各500mm的范围内，柱翼缘与腹板间或箱形柱壁板间的连接焊缝未按规范采用全融透的坡口焊缝。

《建筑抗震设计规范》GB50011-2010第8.3.6条
17）、高层钢结构框架柱的柱脚未采用刚接柱脚。

《高层民用建筑钢结构技术规程》JGJ99-98第8.6.2条。

18）、楼板的耐火极限确定为1.5h，压型钢板未采取保护措施，压型钢板板肋顶部以上混凝土仍取50mm不满足规程规定的防火要求。

《高层民用建筑钢结构技术规程》JGJ99-98第7.4.6条。

三．结构计算过程中容易出现的强条
1. 质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响。

“质量和刚度分布明显不对称、不均匀的结构”，一般指在刚性楼板假定下，在考虑偶然偏心单向水平地震地震作用下，楼层最大位移与平均位移之比超过位移比下限1.2较多。

计算双向水平地震作用并考虑扭转影响与计算单向水平地震作用并考虑偶然偏心影响应取最不利考虑。

对多层建筑，凡属抗震规范第3.4.2条所指的平面不规则多层建筑，亦应考虑偶然偏心的影响。

【抗震规范 5.1.1条，高规4.3.1条】
2.有斜交抗侧力构件的结构，当相交角度大于15°时，应分别计算各抗侧力构件方向的水平地震作用；电算结果一般会输出最大地震作用方向的角度，其值较大时，未进行该地震作用方向的地震作用计算。

地震作用是多方向性的，总有一个方向的地震作用效应最大。

当大于15°时，应将该方向做一次最大地震效应计算，并以此较大的计算结果设计、绘制施工图。

【抗震规范5.1.1条】
3. 多层建筑层间位移超限或层间位移比大于1.5；
4. 除住宅、宿舍、办公室、旅馆、病房楼、托儿所、幼儿园外，计算柱、墙、基础时楼面活荷载不能采用第
5.1.2.2.1条折减！【荷载规范5.1.2条】
5. 当基础（含承台）混凝土强度等级小于柱或桩的混凝土强度等级时，未验算基础局部受压承载力。

《建筑地基基础设计规范》GB50007-2011第8.2.7条、第8.4.18条、第8.5.22条。

6.楼面均布活荷载取值有误：取值有误的楼面活荷载主要有阳台、走道、门厅、楼梯、电梯公用前室及消防疏散楼梯的活荷载。

（可能出现人流密集的建筑主
要是指学校、公共建筑和高层建筑。

民用建筑未明确的常用楼面活荷载标准值如下:设浴缸、坐厕的卫生间4KN/m2；有分隔蹲厕的公共卫生间8KN/m2（包括填料、隔墙）或按实际考虑；阶梯教室、微机房3KN/m2；银行金库、配电室、水泵房10KN/m2；地下一层顶板施工活荷载5 KN/m2；楼板下挂管道及设备荷载按实际情况考虑且不小于0.5 KN/m2；宾馆、饭店的大型厨房不小于8 KN/m2或有较重炉灶、设备及储料时应按实际取用。

《建筑结构荷载规范》GB50009-2012第5.1.1条）
7. 基本风压、基本雪压取值不对。

对风荷载比较敏感的高层建筑（一般可认为是高度超过60m的高层建筑），承载力设计应按基本风压的1.1倍采用。

计算位移按50年一遇基本风压，计算结构风振舒适度按10年一遇风荷载标准值。

对雪荷载敏感的结构主要是大跨、轻质屋盖结构，此类结构的雪荷载经常是控制荷载，应采用100年重现期雪压。

确定门式刚架轻型房屋钢结构的基本风压Wo 时，应按现行国家标准《建筑结构荷载规范》GB 50009的规定值乘以1.05
采用。

《建筑结构荷载规范》GB50009-2012第7.1.1条，第7.1.2条，第8.1.1条，第8.1.2；《高层建筑混凝土结构技术规程》JGJ3-2010第4.2.2。

8.大、中、小学校的各类建筑，考虑到人流密集，对阳台、楼梯、看台、外廊及屋面栏板或栏杆的顶部未进行水平承载力验算。

应按规范在栏杆顶部施加规定的水平荷载，并对构件进行强度验算。

《建筑结构荷载规范》GB50009-2012第5.5.2条。

9.地下室挡土墙是一种以承受水平土压力为主的受力构件，基本组合未考虑永久荷载控制的基本组合，永久荷载的分项系数应取1.35。

地下室底板抗水计算时，板、覆土的自重的荷载分项系数误取1.2，应取为1.0。

当永久荷载标准值与可变荷载标准值比值较大时，在进行承载能力极限状态基本组合效应组合设计值时，应考虑永久荷载效应控制的最不利组合。

地下室地板抗水计算时，板、覆土的自重对结构有利，自重的荷载分项系数应取1.0。

地下室挡土墙的土压力宜取静止土压力。

有人防要求的地下室外墙的永久荷载分项系数对结构不利时取1.2，有利时取1.0；抗爆等效荷载分项系数取1.0。

计算地下室外墙时，室外地面活荷载一般取不小于5 KN/m2。

《建筑结构荷载规范》GB50009-2012第3.2.4条。

10.对于隔墙布置和装修做法较为灵活的公共建筑，未考虑隔墙荷载，或未注明隔墙材料和装修荷载的限值。

对非固定隔墙荷载应取每延米墙重1/3作为楼面活荷载且附加值不应小于1KN/m2，固定隔墙的线荷载应折算成等效均布永久荷载。

《建筑结构荷载规范》GB50009-2012第5.1.1条注6。

11.当采用压型钢板轻型屋面时屋面活荷载计算檩条时应取0.5 kN/m2。

对受荷水平投影面积大于60m2刚架构件，屋面坚向均布活荷载的标准值可取下小于0.3KN／m2。

《门式刚架轻型房屋钢结构技术规程》CECS 102:2002第3.2.2条。

8、门式刚架厂房计算风荷载时漏掉女儿墙风荷载。

对于门式刚架房屋，垂直于建筑物表面的风荷载应按《门式刚架规程》附录A计算。

《门式刚架轻型房屋钢结构技术规程》CECS102:2002第3.2.3条。

12、屋面活荷载标准值取值有误。

如：上人屋面活荷载标准值按不上人情况取值；兼做其他用途的上人屋面未按相应用途的楼面荷载取值；设有屋顶花园的屋面活荷载标准值未考虑花圃土石等材料自重；屋顶有上反梁时，对有可能形成的积水荷载在设计中未考虑，屋面积水荷载可按2 KN/m2，不与活荷载组合。

高、低屋面处在低屋面应考虑施工堆料荷载不小于4KN／m2的临时荷载，并在施工图中注明。

《建筑结构荷载规范》GB50009-2012第5.3.1条。

13、抗震验算时，任一楼层的剪力系数应符合《抗震规范》第5.2.5条要求，对出现多个楼层不满足时，仅靠调整楼层最小地震剪力系数是不妥的。

若多个楼层剪力系数不满足，说明结构的抗侧刚度不足，应增加结构体系的抗侧力刚度。

还应注意：当底部剪力相差不多时，可按规范采用乘以增大系数处理；当底部剪力相差较多时，结构的选型和总体布置需重新调整，不能用乘以增大系数处理。

对于竖向不规则的结构，突变部位的薄弱层，还应按抗震规范3.4.4条规定再乘以不小于1.15的系数。

《建筑抗震设计规范》GB50011-2010中第5.2.5条。

14、设防烈度（设计基本地震加速度）选错，建筑场地类别错误。

混凝土结构的抗震等级选择错误。

抗震等级的应根据抗震设防分类、烈度、结构类型房屋高度采用不同的抗震等级。

框支剪力墙结构，剪力墙抗震等级应区分底部加强区（关键是框支层加上框支层以上两层的高度）与非加强区的抗震等
级。

当框架-剪力墙在规定水平力作用下，底层（计算嵌固端所在层）框架所承担的地震倾覆力矩大于结构的总地震倾覆力矩的50%时，框架的抗震等级应按框架结构确定，抗震墙的抗震等级可与框架抗震等级相同。

【抗震规范6.1.2,6.1.3条，高规3.9.3条】
15、框架梁、转换梁均未设箍筋加密区；转换梁上部墙体开有门洞形成小墙肢或梁上托柱时，该部位转换梁的箍筋未加密。

多层框架结构在室外地面以下靠近地面处设置拉梁层时，拉梁的抗震构造措施也应符合框架梁的要求，设箍筋加密区。

洞边部位及托柱部位转换梁弯矩和剪力都急剧加大；抗震设计时，沿连梁全长箍筋的构造应按框架梁加密区要求采用，连梁不应按一般框架梁仅在梁端一定范围箍筋加密。

【抗震规范6.3.3条，高规6.3.2；10.2.7条】。

四、其他问题
1、末根据勘察成果文件进行工程设计的（如地基处理方案、基础选型、地耐力等）。

对勘察报告的权威性认识不足，当有疑义时应与勘察单位沟通，双方达成一致后，勘察单位应出具补充勘察报告，以作为设计依据。

2、未注明结构的设计使用年限，《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条。

3、未注明结构的安全等级。

《建筑结构可靠度设计统一标准》GB50068-2001第1.0.8条。

4、《建设工程质量管理条例》第六十三条：设计单位未按照工程建设强制性标准进行设计的，设计单位未根据勘察成果文件进行工程设计的；设计单位指定建筑材料、建筑构配件的生产厂、供应商的；处10万元以上30万元以下的罚款:。
