固态继电器的结构、原理及应用
固态继电器的作用及原理
固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。
2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。
3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。
4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。
二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。
光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。
2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。
当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。
3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。
当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。
4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。
在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。
常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。
总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。
其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。
固态继电器的工作原理及作用
固态继电器的工作原理及作用继电器是一种利用电磁作用来控制大电流的开关装置。
传统的电磁继电器具有机械结构，容易受到机械磨损和振动的影响，导致寿命短、可靠性差等问题。
为了解决这些问题，固态继电器（Solid State Relay，简称SSR）应运而生。
固态继电器是一种半导体器件，它不需要机械结构，具有寿命长、可靠性高、响应速度快、体积小等优点，被广泛应用于工业自动化、电气控制等领域。
一、固态继电器的工作原理固态继电器的主要组成部分是输入电路、控制电路和输出电路。
输入电路用于接收控制信号，控制电路将输入信号转换为驱动输出电路的信号，输出电路则控制负载电流的开关。
固态继电器的输出电路通常由两个反向并联的晶体管组成，它们的控制端相互连接，形成一个共阳或共阴电路。
当控制电路的信号为低电平时，输出电路中的晶体管都处于截止状态，负载电路断开。
当控制电路的信号为高电平时，输出电路中的晶体管都处于导通状态，负载电路闭合。
固态继电器的控制电路通常采用光电耦合器，它是由发光二极管和光敏三极管组成的。
当输入电路的信号为高电平时，发光二极管发出的光线照射到光敏三极管上，使其导通，从而产生一个驱动输出电路的信号。
当输入电路的信号为低电平时，发光二极管不发出光线，光敏三极管不导通，输出电路中的晶体管都处于截止状态，负载电路断开。
二、固态继电器的作用固态继电器的作用是控制负载电流的开关。
负载可以是灯泡、电机、加热器、风扇等电器设备，也可以是电容、电感、电阻等电路元件。
固态继电器可以通过控制电路的信号，实现对负载电流的精确控制。
它具有以下优点：1.寿命长。
固态继电器不需要机械结构，不存在机械磨损和振动的问题，寿命可达数十万次以上。
2.可靠性高。
固态继电器的输出电路采用晶体管，响应速度快，不受电磁干扰和浪涌电流的影响，具有较高的可靠性。
3.响应速度快。
固态继电器的控制电路采用光电耦合器，响应速度可达微秒级，可适用于高速开关控制。
4.体积小。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器是一种用固态电子元件代替机械触点的继电器。
它由固态电子开关、输入电路、输出电路三部分组成。
固态继电器工作原理与普通继电器类似，但由于使用了固态电子元件，因此具有更快的响应速度、更高的可靠性和更长的使用寿命。
固态继电器的输入电路通常是一个光电耦合器，其原理是利用光电转换效应实现输入信号与输出电路之间的隔离。
输入信号经过光电耦合器后，可以将光电转换器上的发光二极管(LED)发射的光信号转换为输出电路上的接收器上的光电三极管(Phototransistor)中的电流信号。
固态继电器的输出电路通常由半导体开关电路构成，可以是晶体管、场效应晶体管、双向三极管等。
当光电三极管中的电流达到一定程度时，输出电路上的半导体开关就会通电，使得输出电路上的负载得到驱动。
可以根据需要选择不同的功率输出电路来适应不同的负载要求。
1.自动化控制系统：固态继电器可以广泛应用于各种自动化控制系统中，如工业自动化控制系统、智能家居控制系统等。
通过控制输入信号的电平，可以实现对输出负载的开关控制。
2.电力控制系统：固态继电器可以在电力控制系统中起到重要作用。
例如，在电力系统的电力开关控制中，可以使用固态继电器来实现对电阻、电容、电感等电力元件的开关控制。
3.电子设备：固态继电器可以广泛应用于电子设备中，如计算机、通信设备、医疗设备等。
通过固态继电器的开关控制，可以实现电子设备的电源开关、电路切换等功能。
4.高频电路：固态继电器由于具有快速响应速度和低损耗特性，适用于高频电路的开关控制。
例如，在射频电路中，可以使用固态继电器来实现对高频信号的开关控制。
总之，固态继电器具有快速响应速度、高可靠性和长使用寿命的优点，广泛应用于各种控制系统和电子设备中。
随着固态电子技术的不断进步和应用领域的扩大，固态继电器在未来的应用前景将会更加广阔。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。
与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。
其原理和应用电路如下。
原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。
光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。
当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。
应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。
其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。
输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。
2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。
例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。
3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。
将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。
4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。
因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。
总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。
它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。
通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。
固态继电器的原理与应用
固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。
它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。
本文将详细介绍固态继电器的工作原理以及常见的应用领域。
一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。
其主要由输入控制电路、功率放大器和输出控制电路组成。
1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。
2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。
3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。
通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。
固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。
当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。
反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。
二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。
此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。
2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。
由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。
3.光电控制：固态继电器可用于光电开关控制。
光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。
固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。
4.油压控制：固态继电器可用于对油压机械的控制。
通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。
5.电力控制：固态继电器可用于电力系统的控制和保护。
它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。

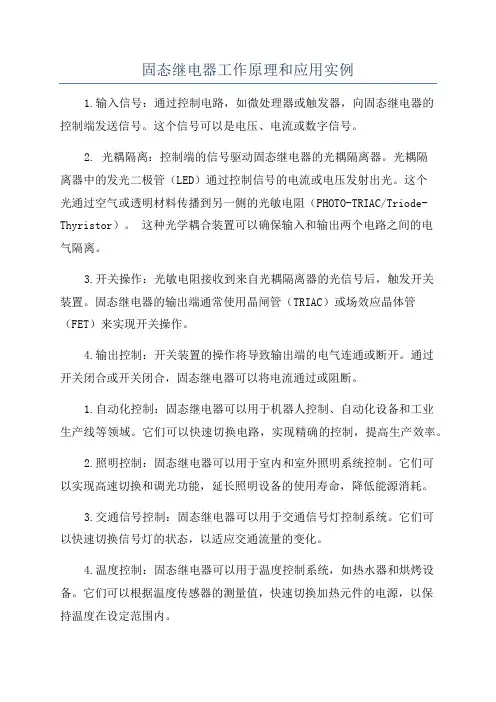

固态继电器工作原理和应用实例
固态继电器工作原理和应用实例1.输入信号：通过控制电路，如微处理器或触发器，向固态继电器的控制端发送信号。
这个信号可以是电压、电流或数字信号。
2. 光耦隔离：控制端的信号驱动固态继电器的光耦隔离器。
光耦隔离器中的发光二极管（LED）通过控制信号的电流或电压发射出光。
这个光通过空气或透明材料传播到另一侧的光敏电阻（PHOTO-TRIAC/Triode-Thyristor）。
这种光学耦合装置可以确保输入和输出两个电路之间的电气隔离。
3.开关操作：光敏电阻接收到来自光耦隔离器的光信号后，触发开关装置。
固态继电器的输出端通常使用晶闸管（TRIAC）或场效应晶体管（FET）来实现开关操作。
4.输出控制：开关装置的操作将导致输出端的电气连通或断开。
通过开关闭合或开关闭合，固态继电器可以将电流通过或阻断。
1.自动化控制：固态继电器可以用于机器人控制、自动化设备和工业生产线等领域。
它们可以快速切换电路，实现精确的控制，提高生产效率。
2.照明控制：固态继电器可以用于室内和室外照明系统控制。
它们可以实现高速切换和调光功能，延长照明设备的使用寿命，降低能源消耗。
3.交通信号控制：固态继电器可以用于交通信号灯控制系统。
它们可以快速切换信号灯的状态，以适应交通流量的变化。
4.温度控制：固态继电器可以用于温度控制系统，如热水器和烘烤设备。
它们可以根据温度传感器的测量值，快速切换加热元件的电源，以保持温度在设定范围内。
5.电能计量：固态继电器可以用于电能计量装置中，用于测量和记录电能使用情况。
它们可以准确控制电能计量装置的输出，实现精确的电能测量。
总结起来，固态继电器通过利用固态材料的特性实现了快速、可靠的电气开关操作，具有应用广泛的优点。
它们在各种领域中用于自动化控制、照明控制、交通信号控制、温度控制和电能计量等方面，为各种设备和系统的操作和控制提供了有效的解决方案。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。
它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。
固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。
固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。
输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。
输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。
固态继电器的输出电压和电流通常通过类型和规格来定义。
1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。
2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。
3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。
4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。
5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。
1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。
2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。
3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。
4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。
固态继电器的工作原理及介绍
固态继电器的工作原理及介绍引言继电器是电气控制系统中常用的一种电器设备，用于控制电路的开关与闭合。
传统的继电器使用电磁线圈和机械触点来实现电路的控制，然而，这种机械式继电器存在着寿命短、易磨损、噪音大等问题。
为了克服这些问题，固态继电器（SSR）应运而生。
本文将介绍固态继电器的工作原理及其应用。
一、固态继电器的原理1. 电气隔离固态继电器采用了半导体器件和光电耦合技术，取代了传统的机械触点。
固态继电器内部包含两个主要部分：输入端和输出端。
输入端与控制电路相连，输出端与被控制电路连接。
输入端使用光电耦合器件将控制信号转化为光信号，通过绝缘隔离技术，使输入和输出端实现了电气隔离，避免了电气干扰和电弧产生。
2. 半导体开关固态继电器的关键部分是半导体开关。
在固态继电器的输出端，通过控制电流的调节，可以使半导体开关从关断状态切换到导通状态，从而实现对被控制电路的开和关。
半导体开关的导通能力较弱，通常用来控制小功率的电路。
如果需要控制大功率的电路，可以通过并联连接多个固态继电器实现。
3. 零电压开关固态继电器采用了零电压开关技术，即在每个周期的交流电压正交点（通过零电压检测电路）切断电流，以降低电流切换时产生的电弧和噪音。
这不仅延长了固态继电器的寿命，还提高了系统的可靠性和稳定性。
二、固态继电器的优势1. 高可靠性固态继电器没有机械活动部件，避免了传统继电器容易磨损和寿命短的问题。
相比之下，固态继电器具有更长的寿命和更高的可靠性。
此外，固态继电器的零电压开关技术还能减轻设备的损耗和维护成本。
2. 低噪音传统的机械继电器在工作时会发出嗒嗒的噪音，而固态继电器无噪音无振动，提供了更加安静的工作环境。
3. 快速响应时间固态继电器由于无机械动作，可以实现快速的开关速度和响应时间，提高了系统的控制精度。
4. 小体积由于固态继电器采用集成化设计，其体积相比传统继电器更小，更容易安装在狭小的空间内。
5. 良好的环境适应性固态继电器采用半导体器件，具有耐振、耐冲击、抗污染等优点，适用于各种恶劣的工作环境。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器(SOLID STATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。
一、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。
工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。
触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。
所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。
这种设计能防止高次谐波的干扰和对电网的污染。
吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。
固态继电器原理
固态继电器原理固态继电器(也称为固态继电器模块)是一种使用半导体器件作为开关元件的继电器。
相比传统的电磁继电器，固态继电器具有更高的速度、更小体积、更长寿命和更低功耗等优点。
固态继电器常用于自动化控制系统、工控设备以及电力电子等领域。
本文将详细介绍固态继电器的原理。
一、固态继电器的构造和工作原理触发电路:触发电路负责将输入信号转换为控制信号。
通常使用的触发电路是基于光电耦合器的，输入信号通过一个光电耦合器的发光二极管(LED)驱动，并通过另一个光电耦合器中的光敏二极管控制输出管脚的状态。
控制器:控制器是固态继电器的核心部分。
当控制信号的输入满足一定条件时，它会通过内部的驱动电路将输出开关电路的触发器切换到导通(ON)或断开(OFF)状态。
开关电路: 开关电路是固态继电器的输出部分。
通常由一对双向触发器和一个双向或单向可控硅(triac或SCR)组成。
当控制信号使触发器切换到导通态时，开关电路导通，电流流过负载。
相反，当控制信号使触发器切换到断开态时，开关电路断开，负载不再接通电流。
二、固态继电器的工作特点1.零电流开关:固态继电器可通过去激活LED来关闭输出开关电路，不需要持续的控制电流。
这意味着固态继电器在保持断开状态时，将几乎没有电流损耗。
这是相比传统电磁继电器的明显优势。
2.高速开关:固态继电器的互感器响应时间非常短，一般在毫秒级别。
这使得固态继电器在需要高速切换的应用中具有非常好的性能。
3.长寿命:固态继电器由于没有机械零件，没有磨损和接触故障的问题。
它们的寿命通常可以达到数百万次的开关操作，大大超过电磁继电器的使用寿命。
4.高电绝缘:固态继电器的输入和输出之间通常具有很高的电绝缘性能。
这是通过使用光电耦合器来实现的，使得固态继电器在高电压和高电流环境下使用时更加安全可靠。
三、固态继电器的应用领域1.自动化控制系统:在自动控制系统中，固态继电器常用于控制各种电机、灯光、加热器等设备。
由于其高速开关和长寿命等特性，可以提高系统的响应速度和可靠性。
固态继电器工作原理及接线使用方法
固态继电器工作原理及接线使用方法一、工作原理固态继电器是一种电子开关设备，采用半导体器件代替传统的机械继电器。
它主要由一个输入控制端和一个输出控制端组成，实现对电路的开关控制。
固态继电器的工作原理是通过控制输入端的电信号来操纵半导体器件中的电阻变化，从而实现开关的控制。
当输入信号为高电平时，固态继电器闭合；当输入信号为低电平时，固态继电器断开。
固态继电器的优点包括速度快、寿命长、抗干扰能力强等。
但是也需要注意其承受电流和工作环境温度范围，以免损坏器件或影响其正常工作。
二、接线使用方法1.接线须知–在接线之前，务必断开电源，以确保安全。
–根据固态继电器的额定工作电压和电流来选择合适的继电器。
–注意接线时的极性，不要接反。
2.接线步骤–将固态继电器的输入端（控制端）与控制信号源相连，输入端一般标有“+”和“-”，“+”为高电平输入，“-”为低电平输入。
–将固态继电器的输出端与需要控制的电路或设备相连，输出端也有极性标记，请注意连接方式。
–接通电源，根据需要的信号输入调整控制信号，固态继电器即可实现开关控制。
3.注意事项–接线时不要使固态继电器承受超过额定电流或电压的信号，以免损坏。
–在高温环境下使用固态继电器时，注意散热问题，避免过热影响继电器的正常工作。
4.示范接线图控制信号源 ------------------- 输入端（+）||——固态继电器|输出端（+）————————需要控制的设备三、总结固态继电器是一种应用广泛的电子开关设备，其工作原理简单清晰，接线使用也相对便捷。
正确理解固态继电器的工作原理和合理接线使用，可以更好地实现对电路的控制。
在真实工程应用中，根据具体场景和需求合理选择固态继电器，并按照规范接线使用，可确保设备的安全可靠性和稳定性。
固态继电器的工作原理及作用
固态继电器的工作原理及作用固态继电器是一种电子器件，它以固态元件（如光电耦合器、场效应晶体管和二极管等）来代替传统的电磁继电器中的机械触点，能够实现电信号的开关控制。
固态继电器被广泛应用于自动化控制系统、电力电路和通信设备等领域，具有工作稳定、可靠性高、寿命长、体积小等优点。
1.输入电路：输入电路一般由一个光电耦合器组成。
当输入电流流过光电耦合器的发光二极管时，会产生光信号。
光信号经过光隔离后，被光电耦合器内的光敏三极管转换为电流信号。
2.驱动电路：电流信号经过光电耦合器后，进入固态继电器的驱动电路。
驱动电路会根据电流大小进行放大和整形，使得输出电流能够满足控制要求。
3.输出控制：输出控制是固态继电器的核心部分，主要由一对相反极性的二极管和场效应晶体管（MOSFET）组成。
当输入信号有效时，MOSFET会被触发，导通输出负载电流；当输入信号无效时，MOSFET会被关闭，切断输出负载电流。
二极管用于防止负载电流的反向流动，保护输出电路。
1.开关控制：固态继电器能够根据输入信号的变化来控制输出电路的开关状态。
这使得固态继电器可以实现对电路的精确控制，比传统的电磁继电器更加灵活和可靠。
2.电隔离：固态继电器内部的光电耦合器可以实现输入和输出之间的电隔离。
这种电隔离可以减少干扰和噪声的传递，提高系统的稳定性和抗干扰能力。
3.电气性能优化：固态继电器由于采用了固态元件，具有响应速度快、寿命长、可靠性高、抗振动和抗冲击能力强等优点。
同时，固态继电器没有机械触点，不存在接点粘连和烧蚀等问题，可以工作在恶劣的环境条件下。
4.节能环保：固态继电器在工作时不需要消耗电磁线圈的能量，较少产生热量，并且可以精确控制输出电流的大小，减少能耗。
这有助于提高系统的能效性能，保护环境，降低能源消耗。
5.规模化应用：固态继电器可以通过串联和并联等方式灵活应用，具有模块化和规模化应用的能力。
这为系统的设计和维护带来了便利，并且可以在保持性能的同时降低成本。
固态继电器的工作原理和应用范围
固态继电器的工作原理和应用范围工作原理固态继电器是一种电子开关装置，其工作原理是通过半导体器件控制电路的开关状态。
相比于传统的机械继电器，固态继电器具有更快的响应速度、更小的尺寸、更长的使用寿命和更高的可靠性。
固态继电器的主要工作原理包括以下几个方面：1.光耦隔离：固态继电器使用光耦隔离技术，将输入端和输出端通过光耦隔离元件隔开，可以防止输入端的电气干扰对输出端的影响，提高电路的稳定性和可靠性。
2.触发控制：固态继电器的输入端通过电流或电压的变化来触发装置的开关行为。
当输入端的信号满足触发条件时，固态继电器会将输出端的电路连接或断开，实现对电路的控制。
3.半导体输出：固态继电器的输出端使用半导体器件（如双向可控硅）来实现对电路的开关控制。
这种半导体输出有较低的导通电阻和较高的绝缘电阻，提高了继电器的工作效率和可靠性。
4.过载保护：固态继电器通常具有过载保护功能，当输出端的电流超过额定值时，继电器会自动断开输出端，以保护电路和继电器本身的安全。
应用范围固态继电器广泛应用于各个领域的电路控制和电力控制中。
以下是固态继电器的常见应用范围：1. 工业自动化•数控设备：固态继电器可用于控制数控机床、数控车床、加工中心等设备的电路，实现自动化控制和精确操作。
•自动化生产线：固态继电器可以控制自动化生产线的各个工作部件，如输送带、机械臂、分拣器等，提高生产效率和生产质量。
•焊接设备：固态继电器可用于控制电阻焊接机、大功率脉冲焊接机等，实现精确的焊接操作和工艺控制。
2. 动力控制•电动汽车充电桩：固态继电器可用于电动汽车充电桩中的电力控制，实现对电流和电压的稳定调节，提高充电效率和安全性。
•电动机控制：固态继电器可用于电动机的启动、停止和转向控制，实现对电动机的精确控制和保护。
•照明控制：固态继电器可用于室内外照明系统的开关控制，实现照明的智能化管理和节能控制。
3. 温度控制•温度控制器：固态继电器可用于温度控制器中的温度调节和温控开关，实现对温度的精确控制和保护。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种集电器和控制器为一体的开关装置。
与传统的电磁继电器相比，固态继电器不使用机械组件，而是使用半导体器件来实现开关功能。
固态继电器的原理和应用电路如下：一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。
输入电路通常由一个光电耦合器组成，光电耦合器将外界信号转化为光信号。
输出电路通常由一对串联的晶闸管或三端可控硅器件组成，用于控制电流或电压的通断。
1.输入电路固态继电器的输入电路通常由光电耦合器构成，其作用是将外界的控制信号转换为光信号。
光电耦合器有两个重要的部分，发光二极管（LED）和光敏电阻（光敏晶体管、光敏三极管或光敏场效应晶体管）。
当输入信号电压加到LED两端时，LED就会发光，而光敏电阻（或光敏晶体管等）将光信号转化为电流信号，以操控输出电路。
2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。
晶闸管和三端可控硅器件都是一种半导体器件，在输入控制信号的作用下，可以实现电流或电压的通断控制。
晶闸管的输出电流由其控制极的控制电流决定，三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。
3.隔离电路为了保证输入电路和输出电路之间的电气隔离，防止输入和输出端引脚之间的电气回路，固态继电器通常会设计隔离电路，用于隔离输入电路和输出电路。
二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中，固态继电器可应用于PLC、DCS等工控系统中。
它可以实现工业设备的自动化控制和信号处理，提高生产效率和安全性。
4.电子仪器总结：固态继电器是一种通过半导体器件实现开关功能的继电器。
它不使用机械组件，具有抗震动和抗振动的特点，适用于各种电力控制和信号处理系统。
其原理主要涉及输入电路和输出电路，通过光电耦合器将外界信号转换为光信号，再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。
固态继电器 原理
固态继电器原理一、什么是固态继电器？固态继电器（Solid State Relay，简称SSR）是一种新型的半导体继电器，与机械式继电器不同，它没有机械触点，通过半导体器件实现开关功能。
固态继电器具有高速、高可靠性、无噪音等优点，并且具有良好的抗干扰能力和长寿命等特点。
二、固态继电器的结构与工作原理1. 固态继电器的结构固态继电器主要由输入控制端、输出控制端和功率控制端三部分组成。
其中输入控制端通常由LED光耦隔离元件组成，负责将外部输入信号转换为内部控制信号；输出控制端则由晶闸管或三极管等半导体元件组成，用于开关功率线路；功率控制端则由负载、热敏电阻和双向可控硅等元件组成。
2. 固态继电器的工作原理当外部输入信号加到LED光耦上时，光耦中的发光二极管被激发发出光线照射到另一个二极管上。
这个二极管是一个光控三极管，它的基极电压随着LED的光强度而变化，从而使得三极管的导通电流发生变化。
这个电流被放大后进入功率控制端中的晶闸管或三极管，从而控制负载的开关状态。
三、固态继电器的特点1. 高速固态继电器没有机械触点，开关速度非常快，可以达到微秒级别。
2. 高可靠性固态继电器采用半导体器件实现开关功能，没有机械部件，因此具有较高的可靠性和稳定性。
3. 无噪音由于没有机械触点，在开关过程中不会产生噪音。
4. 抗干扰能力强固态继电器采用半导体元件实现开关功能，在恶劣环境下仍然可以正常工作，并且不容易受到外界干扰。
5. 寿命长由于没有机械部件，固态继电器寿命较长，一般可以达到数十万次以上的开关寿命。
四、固态继电器的应用领域1. 工业自动化领域固态继电器广泛应用于工业自动化领域，如机床控制、自动化生产线、工业炉等。
2. 家电领域固态继电器也被广泛应用于家电领域，如冰箱、洗衣机、空调等。
3. 光伏发电系统固态继电器在光伏发电系统中也有广泛应用，可以实现对光伏板的控制和保护。
4. 交通运输领域固态继电器也被应用于交通运输领域，如地铁信号灯、高速公路收费站等。
固态继电器工作原理及接线使用方法
固态继电器工作原理及接线使用方法固态继电器（Solid State Relay，简称SSR）是一种在控制信号电路与被控制电路之间进行电气隔离的电子开关装置，它通过半导体器件（如光电转换器、晶闸管、场效应管等）来实现对电流的控制。
相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应快、耐冲击、可靠性高等优点，广泛应用于自动化控制领域。
1.输入控制信号：固态继电器的控制端通常为一个输入电压信号。
当控制电压处于工作电压范围内时，控制电路中的激活电源会为SSR提供足够的电流和电压以使其导通，完成输入信号的传输。
2. 光电耦合器：固态继电器内部通常包含一个光电耦合器（Optocoupler），其由一个发光二极管（LED）和一个光敏三极管（Phototransistor）组成。
当输入电压导通时，LED会发出红外线，并被光敏三极管接收。
3.内部开关：光电耦合器接收到红外信号后，光敏三极管会根据其光敏元件的导通程度改变输出电阻，进而控制内部开关，通常为晶闸管或场效应管，的状态。
当光敏三极管导通时，内部开关导通，实现电流的通断控制。
4.输出负载：固态继电器的输出端通常为一个负载电源，其与内部开关相连。
当内部开关导通时，负载电源与负载电器连接，使电流得以通过；当内部开关断开时，负载电器与负载电源断开，电流停止流过。
1.输入端接线：控制端一般需要外部输入一个控制信号电压，常用的控制信号电压有3～32VDC（直流）和85～250VAC（交流）两种。
-直流输入：如果采用直流输入，可以使用一个稳压电源和一个电阻作为限流器，将控制端的正极与稳压电源正极相连，负极则接入控制信号输入端并与稳压电源的负极相连。
-交流输入：如果采用交流输入，可以直接将控制信号输入端接入交流电压。
2.输出端接线：输出端一般用于控制电流的开断，其接线方法根据实际应用的负载类型而有所不同。
-直流负载：如果负载是直流电压，可以将正极与SSR输出端连接，负极与负载相连。
固态继电器的结构及电参数说明
固态继电器的结构及电参数说明固态继电器（Solid-state Relay，SSR）是一种电子开关设备，通过半导体器件（例如晶闸管、场效应管等）控制电流的开关，不含机械部件，可以实现电气信号的放大、切换和继电等功能。
具有体积小、速度快、寿命长、抗振动、抗干扰等优点，广泛应用于自动化控制系统中。
1.输入控制电路：接收外部信号，控制固态继电器的开关状态。
输入控制电路通常由逻辑电路、光耦（光电隔离）电路和继电器驱动电路等组成。
2.输出控制电路：负责将输入控制电路的信号转换为输出控制电流，从而控制负载的开关状态。
输出控制电路通常由功率电子器件（如晶闸管、双向可控硅等）和负载电阻组成。
3.绝缘隔离层：用于实现输入和输出电路之间的电气隔离，以保证系统的安全性和稳定性。
光耦（光电隔离）器件通常被用作绝缘隔离层。
4.散热结构：由于固态继电器会产生一定的热量，在高负载工作时需通过散热结构将热量散发出去，以确保继电器的正常工作。
1. 输入电流（Iin）：固态继电器需要一定的输入电流来驱动，一般以直流电流表示。
输入电流的大小和稳定性直接影响继电器的输出性能和响应速度。
2. 输入电压（Vin）：固态继电器需要特定的输入电压进行操作，一般以直流电压表示。
输入电压的大小和允许范围决定了继电器的适用性和适用场景。
3. 控制电流（Ictrl）：指输入端的控制电流。
继电器的控制电流与输入电流之间存在着一定的关系，通常为线性关系。
4. 控制电压（Vctrl）：指输入端的控制电压。
固态继电器的控制电压通常由输入电流转换得到，与输入电压之间存在着一定的关系，通常为阻值关系。
5. 输出电流（Iout）：指继电器的输出电流，即驱动负载所需的电流。
输出电流的大小决定了继电器的适用负载范围和性能。
6. 输出电压（Vout）：指继电器的输出电压，即继电器在开关状态下驱动负载时的电压。
输出电压的大小决定了继电器的适用负载范围和性能。
7. 频率响应（fresp）：指继电器在输入信号发生变化时的响应速度，一般以频率表示。
固态继电器相关资料
固态继电器相关资料固态继电器是一种用半导体器件进行开关控制的电器，并逐渐被应用于现代电气设备中。
相对于机械继电器，固态继电器有许多优点，比如更快的开关速度、更低的噪音和更长的寿命等。
本文将详细介绍固态继电器的相关信息，包括其原理、优点、应用和选择等方面。
一、固态继电器的原理固态继电器是由半导体材料制成的电器元件，其状态可以通过施加电压或改变电场来控制。
最常见的固态继电器结构包括有源杀口晶体管、场效应晶体管和双向可控硅等。
这些器件都具有高速控制、低功率输入、长寿命和高可靠性等优点。
有源杀口晶体管（MOSFET）是固态继电器中最常见的器件之一。
它由一个绝缘的金属栅和一个半导体中的二极管组成，其工作原理是通过改变金属栅上的电压，改变半导体二极管的导电性。
当施加电压时，电子会从半导体中的N型区域流到P 型区域，从而产生一个电流，从而实现开关控制的目的。
场效应晶体管（FET）是另一种常见的固态继电器器件，它与MOSFET类似，但有一些不同之处。
相比于MOSFET，FET的控制能力更强，可以实现更高的开关速度和更低的电压损失。
双向可控硅（SCR）是另一种常见的固态继电器器件，与MOSFET或FET不同，它可以不受电压和电流方向限制，在一定程度内控制电流的方向。
SCR结构简单，价格低廉，因此在某些特殊应用场合中得到广泛应用。
总之，固态继电器通过半导体器件的控制实现开关控制功能，具有快速、安静、可靠和长寿命等优点，越来越得到各种电器设备的广泛应用。
二、固态继电器的优点相比于传统机械继电器，固态继电器有许多优点，下面分别介绍。
1. 快速响应：固态继电器可以在微秒级别内响应，并快速转换其状态。
这意味着，固态继电器可以快速响应各种电气信号，并有效地控制设备。
2. 无噪音：由于固态继电器没有机械部件，因此它们的操作非常安静。
传统机械继电器常常发出“咔嗒”声音，而这对某些应用（比如音乐放大器、医疗设备等）来说是很不利的。
固态继电器使用说明
固态继电器使用说明固态继电器，也被称为电子继电器，是一种使用固态电子器件代替传统机械继电器的电器设备。
它在电子控制系统中起到开关信号传输和电路控制的作用。
相比于传统机械继电器，固态继电器具有更快的响应速度、更小的体积、更可靠的性能和更长的使用寿命。
本文将详细介绍固态继电器的使用说明。
一、固态继电器的基本结构和工作原理固态继电器由半导体元件和复合型电气元件器件组成，常用的半导体电器器件包括二极管、可控硅、继电触发器等。
固态继电器的工作原理是通过控制脉冲的输入来控制信号电路的通断。
在正常工作状态下，固态继电器的输入端电阻很高，只有当输入端接收到合适的信号脉冲时，才能激活继电触发器的驱动电路，使输出端的电器器件形成通路，完成电路的闭合或断开操作。
二、固态继电器的特点和优势1.快速响应：固态继电器可以在毫秒级的时间内实现通断操作，具有快速响应的特点，适合于对时间要求较高的系统。
2.体积小巧：固态继电器的尺寸通常较小，可以节省空间，并便于安装和布线。
3.高可靠性：固态继电器由于没有机械结构，因此没有机械寿命限制，使用寿命较长，可靠性更高。
4.无噪音：固态继电器使用半导体元件实现通断操作，无噪音产生，适用于需要静音操作的场合。
5.免维护：固态继电器无需定期维护，不需要重新调整或更换零部件，减少了维护工作和成本。
6.低功耗：固态继电器的驱动电压和驱动电流较低，功耗较小，有助于节能和环保。
三、固态继电器的使用注意事项1.输入信号保护：输入信号的电压范围应符合固态继电器的规格要求，过高或过低的输入信号都可能导致固态继电器不能正常工作，甚至损坏。
2.防静电保护：使用固态继电器时，应注意防止静电的影响。
在安装和使用过程中，避免与静电敏感元件接触，并合理选择接地措施。
3.使用电源：固态继电器需要通过外部电源供电，应选择稳定可靠的电源，并且遵循正确的接线方法和安全操作规范，以保证供电的稳定性和安全性。
4.温度限制：固态继电器的工作温度范围应在允许的范围内，过高的温度会导致固态继电器的性能下降，甚至损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固态继电器（SolidStateRelay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
与传统继电器相比，最大的特点在于无触点开关。
一、什么是固态继电器
固态继电器是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。
固态继电器是一种四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。
它既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构，较之电磁继电器可靠性更高，且无触点、寿命长、响应速度快，对外界的干扰也小，已被得到广泛应用。
二、固态继电器结构及原理
常用固态继电器几乎都是模块化的四端有源器件，其中两端为输入控制端，另外两端为输出受控端，其基本构成如下图所示。
器件中多采用光电耦合器实现输入与输出之间的电气隔离。
输出受控端利用开关三极管、双向晶闸管等半导体器件的开关特性，实现无触点、无火花地接通和断开外接控制电路的目的。
整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。
只是相比传统电磁继电器，可通断的负载一般比较小。
固态继电器按输出端极性的不同，可分为直流式和交流式两大类。
直流固态继电器（DC-SSR）控制电压由输入端IN输入，通过光电耦合器将控制信号耦合至接收电路，经放大处理后驱动开关三极管VT导通。
显然，直流固态继电器的输出端OUT在接入被控电路回路中时，是有正、负极之分的。
交流固态继电器（AC-SSR）的电路原理与直流固态继电器不同的是，其开关元件采用了双向晶闸管VS或其他交流开关，因此它的输出端OUT无正、负极之分，可以控制交流回路的通断。
由于固态继电器的输入端和输出端之间采用了成熟可靠的光电隔离等技术，这使得所接控制弱电和被控强电在电气上完全隔离，因此从各种弱电设备输出的信号可以直接加在固态继电器的输入控制端上，无需另外的保护电路等。
三、固态继电器特点
固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点：
（1）SSR内部无机械部件，结构上采用了灌注全密封方式，因此，SSR具有耐振、耐腐蚀、长寿命及高可靠等优点，其开关寿命高达一千万次。
（2）低噪声：交流型SSR采用了过零触发技术，因此在线路上有效地降低了电压上升速率dv/dt和电流上升速率di/dt值，使SSR长期工作时对市电的干扰极小。
（3）开关时间短，约为10ms，可应用在频率较高的场合。
（4）输入电路与输出电路之间采用光电隔离，绝缘电压2500V以上。
（5）输入功耗很低，与TTL，COMS电路兼容。
（6）输出端有保护电路。
