1-焊缝标注方法解读
常用焊缝符号及其标注方法课件
![常用焊缝符号及其标注方法课件](https://img.taocdn.com/s3/m/6742c97666ec102de2bd960590c69ec3d5bbdb33.png)
统一规定,具有通用性和可识别性。
国家标准
02 中国也制定了相应的国家标准,与国际标准接轨,便
于国内企业采用。
对比分析
03
通过对国际标准和国内标准的对比分析,可以发现两
者在某些细节上存在差异,但总体上保持一致。
焊缝符号及其标注方法的发展趋势与展望
标准化需求
随着制造业的不断发展,焊缝符号及其标注方法的标准化需求越来越 迫切,以便统一规范、提高工作效率。
补充焊缝符号用于表示焊缝的附加信息,如焊缝质量等级、焊接工艺要求等。这些符号在标注时根据需要选择使 用,以补充和完善焊缝标注的完整性。
03
焊缝标注方法
焊缝的基本标注方法
直线标注法
在焊缝的起点和终点各引一条直线,两条直线中间的部分就是焊缝 。这种标注方法适用于所有位置的焊缝。
符号标注法
用带有箭头的指引线将焊缝符号标注出来,适用于标注圆弧形焊缝 。
焊缝符号的标注应与焊接工艺文件中的其他信息,如焊接顺序、焊接角度等,保持一致,以确保焊接 操作的准确性和一致性。
焊缝符号在焊接质量检验中的应用
在焊接质量检验中,焊缝符号用于标 识和区分不同类型的焊缝,如对接焊 缝、角焊缝、塞焊缝等。
VS
通过正确的焊缝符号标注,质量检验 人员能够更好地理解和评估焊缝的质 量,如焊缝的外观、尺寸和内部质量 等。
焊缝尺寸代号
如角焊缝的焊脚高度为“K”,塞焊缝的孔径为“D”,槽 焊缝的槽宽为“W”等。
焊接符号
如直线焊缝的符号为“—”,曲线焊缝的符号为“~”,角焊缝 的符号为“/”,塞焊缝的符号为“—”,槽焊缝的符号为“|”等
。
常见的焊缝标注示例
01
其他标注:如焊接位置、焊接方向、焊接次数等。
常用焊缝符号及其标注方法课件
![常用焊缝符号及其标注方法课件](https://img.taocdn.com/s3/m/9b64954a03020740be1e650e52ea551810a6c9c3.png)
端接焊缝是一种特殊类型的焊接 接头,用于连接两个相互平行的
焊接表面。
端接焊缝符号通常由一个水平横 线和垂直竖线组成,表示焊接表
面的位置和方向。
端接焊缝的焊接质量要求较高, 因为其承载能力取决于焊接接头
的强度和稳定性。
其他常用焊缝符号
01
02
03
04
其他常用的焊缝符号还包括对 接焊缝符号、搭接焊缝符号和
焊缝符号的分类
根据用途不同,焊缝符号可以分为基本符号、辅助符号、补 充符号和指引线等。
基本符号用于表示焊接接头的类型,如角焊缝、对接焊缝等 ;辅助符号用于表示焊缝的某些特征,如单边V形焊缝、带钝 边焊缝等;补充符号用于表示焊接工艺要求,如无损检测、 焊接方法等。
焊缝符号的应用
焊缝符号广泛应用于机械、建筑、化 工等领域,是焊接工艺设计和施工的 重要依据。
解决方案二:加强理解与培训
总结词
加强理解与培训是解决理解有误问题 的有效途径,通过专业知识和培训的 传授,提高人员对焊缝符号标注含义 和用途的理解准确性。
详细描述
定期开展专业知识和培训课程,使相 关人员全面了解焊缝符号标注的含义 、用途以及使用方法。同时,加强实 践操作训练,提高实际操作能力。
解决方案三:明确应用场景
在图纸和工艺文件中,通过标注焊缝 符号,可以清晰地表达焊接要求,方 便施工人员进行操作。
02
焊缝符号的标注方法
焊缝符号的标注规则
01
02
03
04
直线符号
表示焊缝表面平直,适用于对 接焊缝。
圆弧符号
表示焊缝表面为圆弧形,槽,适用于 需要特别标注的焊缝。
斜线符号
常用焊缝符号及其标 注方法课件
• 焊缝符号概述 • 焊缝符号的标注方法 • 常用焊缝符号介绍 • 焊缝符号的解读与使用 • 焊缝符号标注的常见问题与解决
机械制图焊缝标注方法
![机械制图焊缝标注方法](https://img.taocdn.com/s3/m/f9e261c984254b35effd3401.png)
机械制图焊缝标注方法2015-10-26机械加工在线机械编辑:古月来源:机械设计网1、焊缝标注方法图样上焊缝有两种表示方法,即符号法和图示法。
焊缝标注以符号标注法为主,在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。
符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素,其中焊缝基本符号和指引线构成了焊缝的基本要素,属于必须标注的内容。
除焊缝基本要素外,在必要时还应加注其他辅助要素,如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注(1)焊缝基本符号是表示焊缝横断面形状的符号,共有13个(详见GB/324-88),例如:(2)辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
(3)补充符号是为了补充说明焊缝的某些特征而采用的符号,一共有5个。
(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号,共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
(1)箭头线:箭头可指向接头侧和非接头侧;箭头线相对焊缝的位置一般没有特殊要求;允许箭头线弯折一次。
(2)基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方; 焊缝符号标注在实线基准线上说明焊缝在箭头侧,标注在虚线基准线上说明焊缝在非箭头侧; 标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个(详见GB/324-88),例如:(2)焊缝尺寸符号及数据的标注原则(如图):焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
焊缝符号及标注方法课件
![焊缝符号及标注方法课件](https://img.taocdn.com/s3/m/dc17aca8162ded630b1c59eef8c75fbfc67d9442.png)
通过智能化技术,可以实现对 焊接过程的实时监控和调整, 确保焊接结果的稳定性和一致 性。
智能化焊接工艺设计还可以为 新产品的研发和生产提供技术 支持,缩短产品研发周期。
焊缝符号及标注的国际化标准
焊缝符号及标注的国际化标准可 以促进国际间的技术交流和合作
,提高焊接技术的整体水平。
通过统一的标准,可以简化技术 交流的过程,提高工作效率。
三角形焊缝符号
总结词
三角形焊缝符号表示三角形焊缝。
详细描述
三角形焊缝符号用于标注三角形焊缝,符号的三条边分别代表三个方向的焊接, 常用于表示三面围焊的焊缝。该符号可以单独使用,也可以与其他符号组合使用 。
矩形焊缝符号
总结词
矩形焊缝符号表示矩形或方形焊缝。
详细描述
矩形焊缝符号用于标注矩形或方形焊缝,符号中包含一个矩形框,框内可以填充相应的颜色或文字以标识焊缝类 型或规格。该符号通常用于标注板材对接或角接的焊接。
02 03
详细描述
焊缝符号及标注不规范包括符号使用不当、标注模糊不清、尺寸标注不 完整等问题。这些问题会导致焊工对焊接要求理解不清,从而影响焊接 质量。
解决方案
统一规定焊缝符号及标注方法,明确各类符号和标注的用途和含义,确 保准确无误地传达焊接要求。同时,加强焊工培训和技能考核,提高其 对焊缝符号及标注的理解能力。
和维护,防止污染和损坏。
焊缝符号及标注遗漏问题
总结词
焊缝符号及标注遗漏会导致焊接要求无法准确传达,影响 焊接质量和结构安全性。
详细描述
造成焊缝符号及标注遗漏的原因包括设计图纸缺失、标注 时疏忽等。这些问题会导致焊工对焊接要求理解不全,从 而影响焊接质量和结构安全性。
解决方案
焊缝标注方法课件ppt

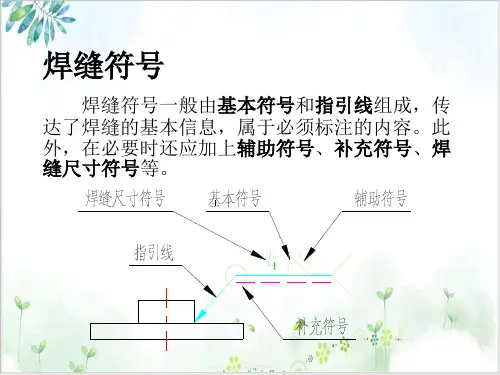

![焊缝标注方法课件ppt](https://img.taocdn.com/s3/m/482141c9e2bd960591c677b4.png)
1、焊缝符号的含义:
①连续角焊缝,焊 角尺寸3mm;
②三面焊接,其中 箭头对侧不焊接;
1、基本符号
焊缝基本符号是表示焊缝横断面形状的符号, 共有13个。
2、辅助符号
辅助符号是表示焊缝表面形状特征的符号。 辅助符号有3个。
不需要确切说明焊缝的表面形状时可以不标 注辅助符号。辅助符号的应用举例如下:
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号,共有5个。
补充符号的应用举例如下:
焊缝符号的含义:
①环绕轴管周围焊接 箭头线指向接头焊缝的位置,可由接头的焊缝侧引出,也可由接头的非焊缝侧引出。
坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
2、此焊缝符号的含义:
相同焊缝数量符号标在尾部。 焊缝尺寸省略的含义
的连续焊缝;
②带钝边单边V型坡口, 基本符号右侧无任何标注且无其它说明时,表示要求焊缝沿整个长度连续焊好。
3、传动轴管与接头叉焊缝符号的含义: ①环绕轴管周围焊接的连续焊缝; 箭头线指向接头焊缝的位置,可由接头的焊缝侧引出,也可由接头的非焊缝侧引出。 需要标注的尺寸数据较多时,可在数据前增加相应的尺寸符号。 相同焊缝数量符号标在尾部。 焊缝符号标注在实线基准线上表示焊缝在箭头侧,焊缝符号标注在虚线基准线上表示焊缝在非箭头侧。 标注对称焊缝或者双面焊缝时,虚线可以省略不画。 箭头线可由基准线的左端引出,也可由基准线的右端引出。 焊缝长度尺寸标在基本符号的右侧。 焊缝符号一般由基本符号和指引线组成,传达了焊缝的基本信息,属于必须标注的内容。 虚线基准线可画在实线基准线的上方或下方。 3、传动轴管与接头叉焊缝符号的含义: ①环绕轴管周围焊接的连续焊缝; 焊缝基本符号是表示焊缝横断面形状的符号,共有13个。 坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。 焊缝符号一般由基本符号和指引线组成,传达了焊缝的基本信息,属于必须标注的内容。 基本符号左侧无任何标注且无其它说明时,表示对接焊缝要完全焊透。 基准线包括实线基准线和虚线基准线。
常用焊缝的基本符号及标注方法
![常用焊缝的基本符号及标注方法](https://img.taocdn.com/s3/m/f702c6fac5da50e2534d7f3c.png)
IMM国际煤机集团郑州四维设计研究院内部培训2009年12月16日焊缝符号的表示方法一、焊缝符号1.基本符号-是用来表示焊缝横截面形状的符号(如角焊缝、坡口焊等)2.辅助符号-是用来表示焊缝表面形状特征的符号(如坡口焊符号上加一水平线表示焊平等)3.补充符号-是用来补充说明焊缝的某些特征的符号(三面焊符号、周围焊符号等)1.常用的基本符号(见表一)1.1角焊缝1.1.1基本符号1.1.2焊缝型式1.1.3标注方法1.2 V形焊缝(双边坡口焊)1.2.1基本符号1.1.2焊缝型式1.1.3标注方法1.3单边V形焊缝(单边坡口焊)1.3.1基本符号1.3.2焊缝型式1.3.3标注方法按照设液压支架设计规范11.1.17,“外露焊缝尽量不留缺口”的原则如:顶梁中的横筋和主筋一样高时筋板就要倒角(能用标准板时用B2或B3)1.4带钝边J形焊缝1.3.1基本符号1.3.2焊缝型式1.3.3标注方法1.5塞焊缝或槽焊缝1.5.1基本符号1.5.2焊缝型式1.5.3标注方法表一:常用的基本符号2.辅助符号-是用来表示焊缝表面形状特征的符号(见表二)平面符号、凹面符号、凸面符号表二:辅助符号3.补充符号――是用来补充说明焊缝的某些特征的符号(见表三)如周围焊,三面焊,现场焊等表三:补充符号二|、符号在图样上的位置1、基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外,还包括指引线,一些尺寸符号及数据。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线,一条为虚线)两部分组成。
(见图1)。
图1:指引线2箭头线和接头的关系(见图2)2.1接头的箭头侧2.2接头的非箭头侧3.箭头线的位置箭头线相对焊缝的位置一般没有特殊要求,但是在标注V、J形焊缝时,箭头线应指向带有坡口一侧的工件。
见图3(a)必要时,允许箭头线弯折一次见图3(b)。
4.基准线的位置(见图4)基准线的虚线可以画在基准线的实线下侧,也可以画在实线的上侧。
常用焊缝符号及其标注方法
![常用焊缝符号及其标注方法](https://img.taocdn.com/s3/m/6d757c4c91c69ec3d5bbfd0a79563c1ec4dad743.png)
常用焊缝符号及其标注方法1. 引言焊接是一种常见的金属连接方法,通过熔化金属材料并使其冷却后形成连接。
在焊接中,焊缝符号的使用非常重要,用于标注不同类型的焊接缝以及其具体特征。
本文将介绍常用的焊缝符号及其标注方法,以帮助读者正确理解和应用焊缝符号。
2. 焊缝符号的基本元素焊缝符号主要由直线、箭头和特定的图形组成。
下面是一些常见的焊缝符号元素的介绍:2.1 直线直线用于表示焊缝的位置和形状。
直线可以是水平的、垂直的或者倾斜的,具体取决于焊缝的方向。
直线的长度和粗细可以根据实际需要进行调整。
2.2 箭头箭头用于表示焊接的方法和技术要求。
箭头的形状可以有多种,用以表示不同的焊接方法,例如直线箭头表示单面焊,双线箭头表示双面焊,焊缝中间有符号表示局部焊等。
2.3 图形图形用于表示焊缝的具体形状和特征。
常见的图形包括圆形、V形、U形等,用以表示不同形状的焊缝。
图形的大小和比例可以根据实际需要进行调整。
3. 常见的焊缝符号及其标注方法下面是几种常见的焊缝符号及其标注方法的介绍:3.1 焊角符号焊角符号用于表示焊缝的角度。
常见的焊角符号包括直角符号和斜角符号。
直角符号用直线和直角符号表示,斜角符号用斜线和直角符号表示。
焊角符号一般位于焊缝的一侧,用于标注焊缝的角度大小。
3.2 焊缝长度符号焊缝长度符号用于表示焊缝的长度。
焊缝长度符号一般位于焊缝两端,用于标注焊缝的长度。
长度可以用具体数值表示,也可以用符号表示。
3.3 焊缝形状符号焊缝形状符号用于表示焊缝的形状。
常见的焊缝形状符号包括V形符号、U形符号等。
焊缝形状符号一般位于焊缝的一侧,用于标注焊缝的形状。
3.4 焊缝类型符号焊缝类型符号用于表示不同类型的焊缝。
常见的焊缝类型符号包括直角焊缝符号、T形焊缝符号等。
焊缝类型符号一般位于焊缝的一侧,用于标注焊缝的类型。
4. 焊缝符号的标注方法在使用焊缝符号进行标注时,应遵循以下一些基本原则:4.1 符号位置焊缝符号应放置在焊缝的一侧,并且与焊缝相连。
常用焊缝符号及其标注方法
![常用焊缝符号及其标注方法](https://img.taocdn.com/s3/m/5b05d64fe97101f69e3143323968011ca300f7d8.png)
常用焊缝符号及其标注方法1.焊缝符号的种类:常用的焊缝符号包括长焊缝、短焊缝、T型焊缝、角焊缝、对接焊缝、对角焊缝、搭接焊缝、角胸焊缝等。
这些焊缝符号通常用于表示不同形状和位置的焊缝。
2.焊缝符号的标注方法:常用的标注方法包括使用箭头、线条和文字来表示焊缝的形状和位置。
具体标注方法如下:(1)长焊缝:使用一根带箭头的直线来表示。
箭头指向焊接的位置,并在箭头上注明焊缝的尺寸。
(2)短焊缝:使用一根带箭头的斜线来表示。
箭头指向焊缝的位置,并在箭头上注明焊缝的尺寸。
(3)T型焊缝:使用一根带箭头的直线和一根竖线组合来表示。
直线表示焊缝的位置和尺寸,竖线表示搭接部分的位置。
(4)角焊缝:使用两根带箭头的直线和一个竖线组合来表示。
两根直线分别表示焊缝的位置和尺寸,竖线表示角焊缝的位置。
(5)对接焊缝:使用两根带箭头的直线和一根横线来表示。
两根直线分别表示焊缝的位置和尺寸,横线表示对接面的位置。
除了上述的基本标注方法外,还可以根据需要进行补充标注,如标明焊缝的深度、符号的大小和比例等。
3.焊缝符号的标尺:为了使焊缝符号能够清晰可见并符合设计要求,通常需要根据工程图纸的比例绘制符号标尺。
标尺可以使用标准尺寸或特定比例来表示焊缝的大小和尺寸。
4.焊缝符号的位置:焊缝符号应该清晰可见,并在工程图纸上与相关标注和尺寸配合使用。
通常,焊缝符号应该位于焊缝的起始端,并在焊缝附近的合适位置进行标注。
总结:在工程设计和制图中,焊缝符号的正确标注是确保焊接质量和工艺正确的重要保证。
通过使用合适的焊缝符号和标注方法,可以准确传达设计要求,指导焊接工作,并提高焊接质量。
因此,对于工程设计人员和焊接工人来说,熟悉常用的焊缝符号及其标注方法是非常重要的。
焊接标注方法
![焊接标注方法](https://img.taocdn.com/s3/m/8289d10aaf45b307e9719708.png)
第二节 焊接接头的表示方法
设计人员为使自己设计的结构或产品由制造人 员准确无误地加工制造出来,就必须把结构和产品 的施工技术条件在设计图样和设计说明书等设计文 件上详尽地表述出来。 对于焊接接头,设计人员一般采用有关标准规 定的焊缝符号和焊接方法代号来表示。 也可以采用技术制图方法来表示,但用图形或 文字详细地说明焊接接头的焊接加工要求和注意事 项是非常繁琐和复杂的。 采用标准规定的各种符号和代号简单明了地指 出焊接接头的类型、形状、尺寸、位置、表面状况、 焊接方法以及与焊接有关的各项条件是非常必要的。
三、坡口的基本形式 1.坡口类型 坡口:根据设计或工艺需要,在焊件的待焊部位加工成 一定几何形状并经装配后构成的沟槽。 开坡口:用机械、火焰或电弧等加工坡口的过程。 开坡口的目的: (1)是为保证电弧能深入到焊缝根部使其焊透,并获 得良好的焊缝成形以及便于清渣。 (2)对于合金钢来说,坡口还能起到调节母材金属和 填充金属比例(即熔合比)的作用。
表1 焊接方法及代号
焊接方法
焊条电弧焊 钨极气体保护焊 熔化极气体保护焊
代号
SMAW GTAW GMAW(含药芯焊丝电弧 焊FCAW)
埋弧焊
SAW
(一)、“2002年考规”对八种焊接方 法的焊工考试作出规定,除此以外的 焊接方法都按四十三条规定进行考试。 药芯焊丝电弧焊考试规定与熔化极 气体保护焊相同,常用半自动与自动 焊方式( 实质上是手工焊与机械焊)。 堆焊不能称为焊接方法,只是焊接 方法的运用,各种焊接方法焊接操作 技能考试规定也适用于堆焊的运用。 对于焊接方法按“2002年考规”分 为手 工焊接和机械化焊接两种 方法;
对接接头的几种形式
2、T形接头 将相互垂直的被连接件用角焊缝连接起来的接 头称为 T 形(十字) 接头。 T形(十字) 接头能承受各种方 向的力和力矩。T形接头是各种箱型结构中最常见的 接头形式,在压力容器制造中,插入式管子与筒体的 连接、人孔加强圈与筒体的连接等也都属于这一类。 由于T形(十字)接头焊缝向母材过渡较急剧,接 头在外力作用下力线扭曲很大,造成应力分布极不均 匀、且比较复杂,在角焊缝根部和趾部都有很大的应 力集中。保证焊透是降低T形接头应力集中的重要措 施之一。
角焊缝标注方法及含义
![角焊缝标注方法及含义](https://img.taocdn.com/s3/m/0729bf5ea517866fb84ae45c3b3567ec102ddc61.png)
角焊缝标注方法及含义
尖角焊缝是一种重要的焊接技术,它具有良好的韧性和强度、高刚度和良好的抗拉性
能的优势,使用范围极广。
其中的测量和标注方法也非常重要。
一、尖角焊缝标注
1、角度标注:对尖角焊缝的角度应该采用角度测量器来标注,常用的角度标注
方法有两种,一种是直角尺,通过测量直角尺上的刻度来确定截面角度,另一种是投影仪,经过投影仪测量、校正后来确定截面角度。
2、量角半径:在实际加工过程中,尖角焊缝的半径也是非常重要的,不同的尖角焊
缝半径可以得到不同的机械性能,需要量角半径来标记尖角焊缝的外廓线和刀口深度,以
实现精确的焊接效果。
3、焊缝宽度:尖角焊缝的焊缝宽度也是非常重要的,一般情况下比较宽的焊缝宽度
可以让焊接工艺有更好的稳定性,所以对尖角焊缝的标注中也要量出焊缝宽度,以便能够
更好地进行焊接。
二、尖角焊缝标注含义
1、角度标注:尖角焊缝的角度标注含义是说明焊缝截面的角度,比如45°表示
焊缝截面是45度,通常来说45°到60°都是一种比较常用的尖角焊缝角度。
2、量角半径:尖角焊缝的量角半径标注实际上就是说明焊缝外观尺寸,以及刀口的
深浅,可以使用一定的符号来标注,比如“R3mm”表示半径为3毫米,“R=2mm”表示刀
口深度为2毫米。
3、焊缝宽度:焊缝宽度的标注实际上就是说明焊缝外观尺寸,一般情况下,焊缝宽
度可以用“W = 4mm”等来表示,表示焊缝宽度为4毫米。
焊缝符号讲义及标注方法
![焊缝符号讲义及标注方法](https://img.taocdn.com/s3/m/f920e542daef5ef7bb0d3ca1.png)
4、指引线及标注基准
指引线由箭头线和两条基准线(一条实线、 一条虚线)组成。
焊接基础知识培训
箭头线指向接头焊缝的位置,可由接头的焊缝侧 引出,也可由接头的非焊缝侧引出。箭头线可由基准 线的左端引出,也可由基准线的右端引出。
箭头线相对焊缝坡口的位置一般没有特殊的要求, 但对一侧接头是直坡口而另一侧接头是斜坡口的单边 焊缝,箭头线应指向带有坡口一侧的工件。
当标注位置受到限制时,箭头线允许弯折一次。
焊接基础知识培训
ቤተ መጻሕፍቲ ባይዱ
基准线包括实线基准线和虚线基准线。虚线基 准线可画在实线基准线的上方或下方。
焊缝符号标注在实线基准线上表示焊缝在箭头 侧,焊缝符号标注在虚线基准线上表示焊缝在非箭 头侧。
焊接基础知识培训
标注对称焊缝或者双面焊缝时,虚线可以省 略不画。
焊接基础知识培训
2、辅助符号
辅助符号是表示焊缝表面形状特征的符号。 辅助符号有3个。
焊接基础知识培训
不需要确切说明焊缝的表面形状时可以不标 注辅助符号。辅助符号的应用举例如下:
焊接基础知识培训
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号,共有5个。
焊接基础知识培训
补充符号的应用举例如下:
焊接基础知识培训
5、焊缝尺寸符号
焊缝尺寸符号共有16个。
焊接基础知识培训
焊接基础知识培训
焊缝尺寸符号及数据的标注位置见下图:
焊缝横截面上的尺寸标在基本符号的左侧。 焊缝长度尺寸标在基本符号的右侧。 坡口角度、坡口面角度、根部间隙等尺寸标 在基本符号的上侧或下侧。 相同焊缝数量符号标在尾部。 需要标注的尺寸数据较多时,可在数据前增 加相应的尺寸符号。
THANKS
01-02焊缝符号标注
![01-02焊缝符号标注](https://img.taocdn.com/s3/m/bd0083e4d15abe23482f4db9.png)
(2)辅助符号
辅助符号是表示焊缝表面形状特征的符号, 辅助符号有3个。 不需要确切地说明焊缝的表面形状时可以不加注辅助符号。 辅助符号配置在基本符号固定位置。
山东建筑大学 机电工程学院
(2)辅助符号
山东建筑大学 机电工程学院
(3)补充符号
补充符号是为了补充说明焊缝某些特 征的符号,共5个。
2、焊缝尺寸符号
• 其中坡口角度α是两坡口面之间夹角,坡口 面角度β是待加工坡口的端面与坡口面之间 的夹角。
• 在有些情况下α与β相同。
山东建筑大学 机电工程学院
3、指引线
指引线一般由带箭头的指引线(简称箭头线) 和两条 基准线 (一条为实线,另一条为虚线)和尾部组成。
山东建筑大学 机电工程学院
贯彻这两项标准不仅表现在图样标注内容应满足 设计要求,而且更应兼顾与相关焊接标准的配套 使用。
山东建筑大学 机电工程学院
GB/T 324和GB/T 12212的贯标特点
焊缝符号标注内容丰富,它不仅有设计要求,而 且也包含了工艺要求。如焊件下料、坡口制备、 焊接件端面间隙、焊接方法、焊缝外形、检验及 试验等工艺信息。
(4)局部放大图
• 必要时可绘制焊缝的局部放大图并 标注有关尺寸。
山东建筑大学 机电工程学院山东建Fra bibliotek大学 机电工程学院
(5)补充说明
• 当仅用图示法尚不能完全传递焊缝 参数时,必须辅以焊缝符号标注法, 补充注出图示法未能传递的信息。
山东建筑大学 机电工程学院
二、焊缝符号标注法
焊缝符号:在图纸上标注出焊缝形式、焊缝 尺寸和焊接方法的技术内容的符号。
1)箭头线
箭头线可由接头的焊缝侧引出,也可由接头的非焊 缝侧引出。
焊缝符号标注方法简介课件
![焊缝符号标注方法简介课件](https://img.taocdn.com/s3/m/a5c330ecdc3383c4bb4cf7ec4afe04a1b071b0b5.png)
对接焊缝的标注示例
对接焊缝的基本符 号为【】。
【5g6g 表示5mm 的对接焊缝,根部 间隙为5mm,焊缝 高度为6mm。
对接焊缝的基本符 号
对接焊缝的标注示 例
【8g 表示8mm的 对接焊缝,根部无 间隙,焊缝高度为 8mm。
塞焊缝的标注示例
塞焊缝的基本符号
S妯8g 表示8mm的塞焊缝,根部无间隙 ,焊缝高度为8mm。
角焊缝的标注示例
锐角角焊缝的基本符号为┚(F3)。
角焊缝的标注示例
F1┒5g6g 表示5mm的直角角焊缝,根部间隙为5mm,焊缝高度为 6mm。
角焊缝的标注示例
01
F2┖6g 表示6mm的钝角角焊缝, 根部间隙为6mm,焊缝高度为 6mm。
02
F3┚5g6g 表示5mm的锐角角焊 缝,根部间隙为5mm,焊缝高度 为6mm。
焊接方法、焊接质量要求等。
焊接质量保证
通过焊缝符号标注,可以有效地 控制焊接质量,保证焊接接头的
强度、稳定性和可靠性。
提高生产效率
焊缝符号标注能够简化生产流程 ,提高生产效率,降低生产成本
。
焊缝符号标注标准的国际化发展
国际标准组织
国际标准组织(ISO)和美国焊接协会(AWS)等机构都在制定 和推广焊缝符号标注标准。
计算机辅助工程(CAE)等在焊缝符号标注中逐渐得到广泛应用。
02
提高标注精度和效率
数字化技术可以提高焊缝符号标注的精度和效率,减少人为错误和误差
。
03
促进智能化发展
数字化技术的不断发展将推动焊缝符号标注的智能化发展,实现自动识
别、自动标注、自动校验等功能。
THANK YOU
焊缝基本符号的标注方法
常用焊缝的基本符号与标注方法
![常用焊缝的基本符号与标注方法](https://img.taocdn.com/s3/m/30d1300f998fcc22bdd10ddd.png)
IMM国际煤机集团四维设计研究院部培训2009年12月16日焊缝符号的表示方法一、焊缝符号1.根本符号-是用来表示焊缝横截面形状的符号〔如角焊缝、坡口焊等〕2.辅助符号-是用来表示焊缝外表形状特征的符号〔如坡口焊符号上加一水平线表示焊平等〕3.补充符号-是用来补充说明焊缝的某些特征的符号〔三面焊符号、周围焊符号等〕1.常用的根本符号〔见表一〕1.1角焊缝根本符号焊缝型式标注方法1.2V形焊缝〔双边坡口焊〕根本符号焊缝型式标注方法1.3单边V形焊缝〔单边坡口焊〕根本符号焊缝型式标注方法按照设液压支架设计规,“外露焊缝尽量不留缺口〞的原那么如:顶梁中的横筋和主筋一样高时筋板就要倒角〔能用标准板时用B2或B3〕1.4带钝边J形焊缝根本符号焊缝型式标注方法1.5塞焊缝或槽焊缝根本符号焊缝型式标注方法表一:常用的根本符号2.辅助符号-是用来表示焊缝外表形状特征的符号〔见表二〕平面符号、凹面符号、凸面符号表二:辅助符号3.补充符号――是用来补充说明焊缝的某些特征的符号〔见表三〕如周围焊,三面焊,现场焊等表三:补充符号二|、符号在图样上的位置1、根本要求完整的焊缝表示方法除了上述根本符号、辅助符号、补充符号外,还包括指引线,一些尺寸符号与数据。
指引线一般由带有箭头的指引线〔简称箭头线〕和两条基准线〔一条为实线,一条为虚线〕两局部组成。
〔见图1〕。
图1:指引线2箭头线和接头的关系〔见图2〕2.1接头的箭头侧2.2接头的非箭头侧3.箭头线的位置箭头线相对焊缝的位置一般没有特殊要求,但是在标注V、J形焊缝时,箭头线应指向带有坡口一侧的工件。
见图3〔a〕必要时,允许箭头线弯折一次见图3〔b〕。
4.基准线的位置〔见图4〕基准线的虚线可以画在基准线的实线下侧,也可以画在实线的上侧。
基准线一般应与图样的底边相平等,但在特殊条件下亦可与底边相垂直。
5.根本符号相对基准线的位置a.如果焊在接头的箭头侧,那么将根本符号标在基准线的实线侧〔见图4 a〕;b.如果焊颖在接头的非箭头侧,那么将核苷酸符号标在基准线的虚线侧〔见图4b〕。
焊缝标注的标准
![焊缝标注的标准](https://img.taocdn.com/s3/m/2d6fbf5211a6f524ccbff121dd36a32d7375c781.png)
焊缝标注的标准全文共四篇示例,供读者参考第一篇示例:焊缝标注是焊接工程中非常重要的一环,它旨在规范焊接过程中的质量控制,确保焊接接头的质量和可靠性。
焊缝标注需要符合一定的标准和规范,以便工程师和操作人员能够准确地理解和执行。
本文将介绍焊缝标注的标准及其重要性。
一、焊缝标注的意义焊缝是焊接工艺中最核心的部分,它直接影响到焊接接头的质量和性能。
正确的焊缝标注能够为焊接工程提供清晰的指引,帮助工程师和操作人员准确地了解焊接要求和规范,从而确保焊接接头符合设计要求,具有良好的机械性能和耐久性。
焊缝标注通常包括以下内容:1. 焊接方法:标明使用的焊接方法,如手工焊、埋弧焊、气保焊等;2. 焊接位置:标明焊接的具体位置,如水平焊、垂直焊、仰角焊、横角焊等;3. 焊接材料:标明使用的焊材种类和规格,如焊丝、焊条、焊粉等;4. 焊接工艺:标明焊接过程中的各项参数,如焊接电流、电压、焊接速度等;5. 检验要求:标明对焊接接头进行的检验方法和要求,如X射线检测、超声波检测、磁粉检测等。
焊缝标注需要符合相应的标准,以确保焊接工程具有一致性和可靠性。
常见的焊缝标注标准包括:1. GB/T 985.1-1988《焊接术语》:这是中国国家标准,规定了焊接术语和符号的使用方法,包括焊缝的标记和表达;2. AWS A2.4-2012《符号化表示的焊接和切割标准》:这是美国焊接学会(AWS)发布的标准,规定了焊接符号和标记的使用方法,适用于各类焊接和切割过程;3. EN 22553-2008《焊接和相关过程的符号化表示》:这是欧洲标准化委员会(CEN)发布的标准,规定了焊接符号和标志的表达方法,适用于欧洲范围内的焊接工程。
正确的焊缝标注对焊接工程至关重要,它可以起到以下作用:1. 指导焊接操作:焊缝标注可以让操作人员清晰地了解焊接要求和规范,避免出现操作失误和质量问题;2. 保证焊接质量:焊缝标注可以确保焊接接头符合设计要求,避免隐藏质量缺陷和安全隐患;3. 提高焊接效率:焊缝标注可以让工程师和操作人员更加高效地进行焊接工作,减少无谓的沟通和误解。
焊缝标注方法
![焊缝标注方法](https://img.taocdn.com/s3/m/c20c68c9941ea76e59fa0423.png)
焊接基础知识培训
焊接基础知识培训
焊缝尺寸符号及数据的标注位左侧。 焊缝长度尺寸标在基本符号的右侧。 坡口角度、坡口面角度、根部间隙等尺寸标 在基本符号的上侧或下侧。 相同焊缝数量符号标在尾部。 需要标注的尺寸数据较多时,可在数据前增 加相应的尺寸符号。
焊接基础知识培训
焊接基础知识培训
4、指引线及标注基准
指引线由箭头线和两条基准线(一条实线、 一条虚线)组成。
焊接基础知识培训
箭头线指向接头焊缝的位置,可由接头的焊缝侧 引出,也可由接头的非焊缝侧引出。箭头线可由基准 线的左端引出,也可由基准线的右端引出。 箭头线相对焊缝坡口的位置一般没有特殊的要求, 但对一侧接头是直坡口而另一侧接头是斜坡口的单边 焊缝,箭头线应指向带有坡口一侧的工件。 当标注位置受到限制时,箭头线允许弯折一次。
3、传动轴管与接头叉 焊缝符号的含义: ①环绕轴管周围焊接 的连续焊缝; ②带钝边单边V型坡口, 钝边尺寸1mm; ③坡口面角度45度; ④要求焊缝焊透,并 且表面凸起。
焊接基础知识培训
焊接基础知识培训
2、辅助符号
辅助符号是表示焊缝表面形状特征的符号。 辅助符号有3个。
焊接基础知识培训
不需要确切说明焊缝的表面形状时可以不标 注辅助符号。辅助符号的应用举例如下:
焊接基础知识培训
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号,共有5个。
焊接基础知识培训
补充符号的应用举例如下:
焊接基础知识培训
1、焊缝符号的含义: ①连续角焊缝,焊 角尺寸3mm; ②三面焊接,其中 箭头对侧不焊接; ③相同焊缝共有六 处。
焊接基础知识培训
2、此焊缝符号的含义: ①Ⅰ型对接焊缝; ②要求焊缝焊透; ③焊后表面打磨平整; ④ 4段10mm长焊缝,焊 缝间距50mm; ⑤相同焊缝有两处。
