折板絮凝池计算例题1

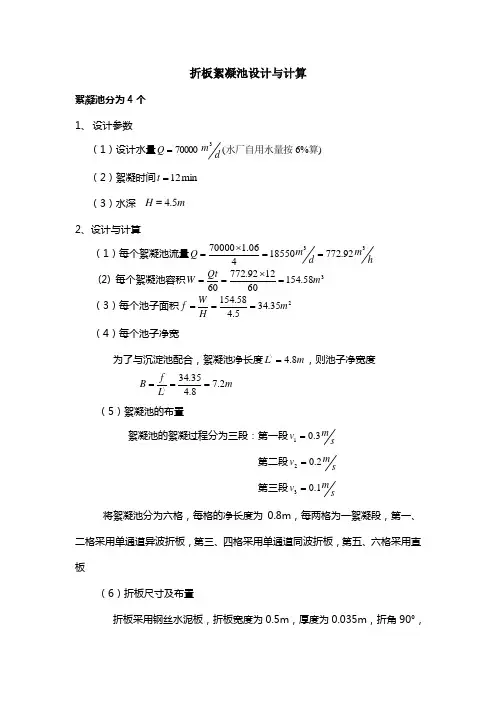

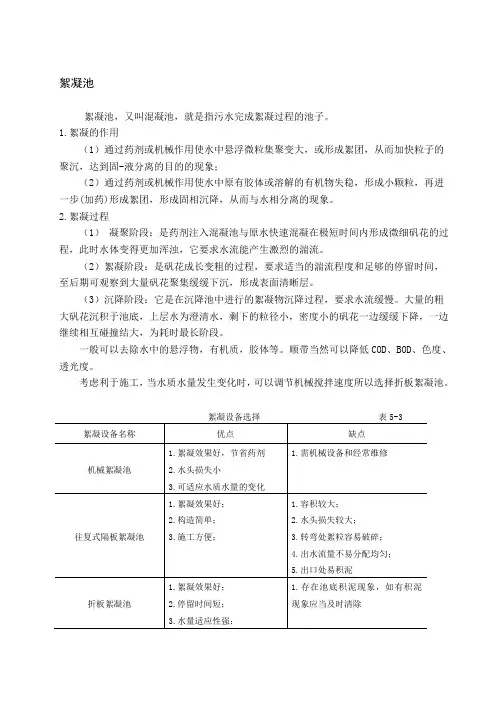

3.2 折板絮凝池
3.2.1 设计流量
Q= 4.5×104×1.08/86400=0.562m 3/s
3.2.2 絮凝反应时间
T=15min ，分三部分，反应时间各占5min 。
3.2.3 池子体积
V=QT=0.562×15×60=505.8 m 3
3.2.4 池子面积
池深取4.2m （有效水深H=3.9m ），则
A=V/H=505.8/3.9=129.7 m 2
考虑折板厚度、隔墙在池内占面积系数1.05，则
池子面积A=1.05×129.7=136.2 m 2
3.2.5 池长
池宽B=11.4m （与后述平流沉淀池等宽）
L=A/B=136.2/11.4=12m
3.2.6 采用平流式布置折板，分三段，即为相对折板、平行折板和平行直板。第一、二段采用120度折板，规格为l ×b=4130×800mm ，厚为50mm ，钢筋混凝土制，第三段采用直板，厚为50mm ，钢筋混凝土制。

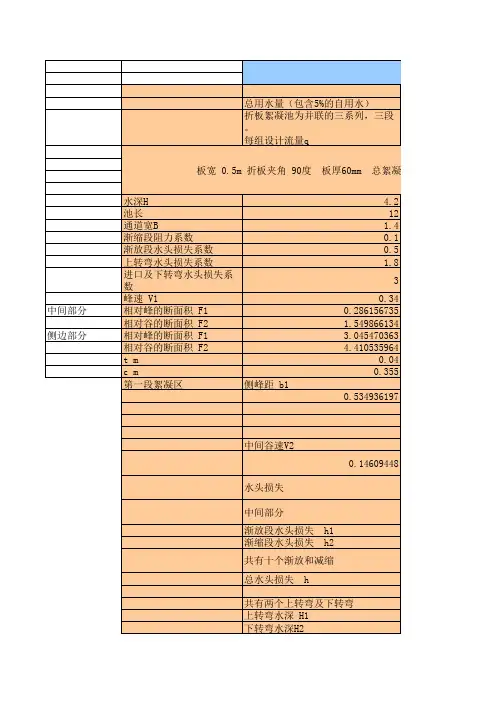

3.2.6.1 相对折板
取波峰流速v 1=0.35m/s ，波谷流速v 2=0.15m/s
峰宽A=m v v v b 6.02
cos 2212=-α
谷宽B=2bcos 2
α+A=1.4m 折板的通道拐弯处的过水断面面积为通道过水断面的1.2—1.5倍，按此原则对折板进行凑整计算，核算后，确定折板数量为7.5×2×4=60块。 折板的通道拐弯处宽S 1=1.2×0.562/3.9×0.35=0.49m
则1800拐弯处流速v 0=0.562/3.9×0.49=0.29m/s
渐放段水损h 1=0.5 m g v v 0026.08
.9215.035.05.022
22221=?-?=- 渐缩段水损h 2=[1+0.1- ()][()]m g v F F 0057.06
.1935.04.16
.01.0122221221
=-+= 每个1800拐弯处水损h i =3m g v 0129.06.1929.0322
20=?=
∑h=n(h 1 +h 2)+ ∑h i =3×7×(0.0026+0.0057)+2×0.0129=0.20m
3.2.6.2 平行折板
取板间流速v=0.185m/s ，折板间距B=1.4m
折板数量为6.5×2×2=26块
折板的通道拐弯处宽S 2=1.5×0.562/3.9×0.185=1.2m
则1800拐弯处流速v 0=0.562/3.9×1.2=0.12m/s
每一个900平行弯处的水损h=0.6
m g v 001.06.19185.06.0222=?= 每个1800拐弯处水损h i =3m g v 0022.06.1912.0322
2
0=?=
∑h=nh+∑h i =（12+13）×0.001+2×0.0022=0.029m
3.2.6.3 平行直板
取板间流速v=0.1m/s ，间距B=1.87m
通道拐弯处宽L=0.562/3.9×0.1=1.44m
∑h=nh=3×3×m 006.06.191.02
=
3.2.6.4 计算结果
综上所述，G =50 s -1，G T=50×15×60=4.5×104（合格）
3.2.7 排泥系统
排泥采用穿孔管排泥，管径DN200mm ，每两块板间设一根，共八根。每根长11m ，采用孔眼并排排列，孔眼向下和中垂线成450角，每边开孔数20个，间距500mm 。
3.2.8 配水间的设计计算
进水管与管式静态混合器的管径相吻合，取DN1200
则配水花墙中：v 孔=0.5m/s
孔眼总面积A=1.125/0.5=2.25 m 2
每个孔眼面积为：0.10×0.13 m 2
n=A/ω=2.25/0.10×0.13=173个
则取26排，每排7个。
另外，堰高2.7m ，过堰流速v=0.47m/s
两侧出水孔：2.3×0.6m ，v=0.41m/s
综上所述，配水间的净宽2.0m ，净高4.4m ，净长3.0m 。
远期时，进水管取DN900，配水花墙中孔眼总面积A=1.124m 2 每个孔眼面积为：0.10×0.13 m 2，取13排，每排7个
另外，堰高2.7m ，出水孔：1.5×0.94m ，v=0.40m/s
