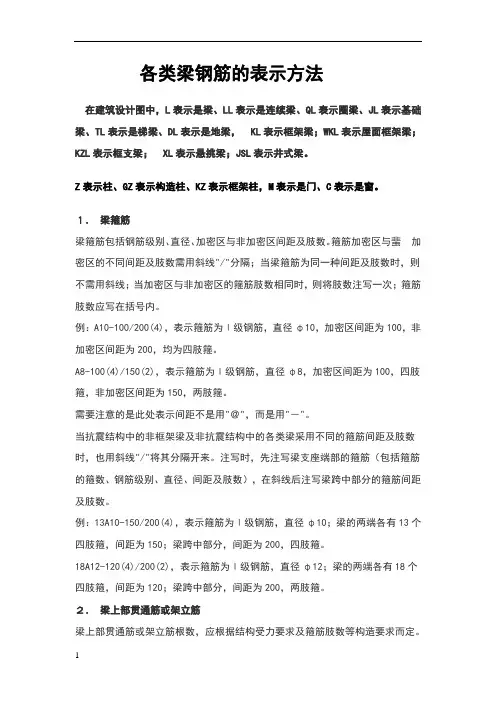

梁钢筋的表示方法
梁钢筋的表示方法
1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
3．梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
钢筋混凝土梁平面表示法
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
1、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
钢筋混凝土梁平面表示法
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
梁平法施工图钢筋表示法.
梁平法施工图钢筋表示法一、箍筋表示方法:⑴φ10@100/200（2）表示箍筋为φ10 ,加密区间距100,非加密区间距200，全为双肢箍.⑵φ10＠100/200(4）表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200（2）表示箍筋为φ8,间距为200，双肢箍。
⑷φ8＠100（4）/150(2）表示箍筋为φ8，加密区间距100，四肢箍,非加密区间距150,双肢箍.一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍.⑵2Φ22+(4Φ12) 表示2Φ22 为通长,4φ12架立筋，用于六肢箍.⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置. 三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内.⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （—2 )/4 表示有两排钢筋,上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（—3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座,3Φ22，不伸入支座。
各类梁钢筋的表示方法
各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁；XL表示悬挑梁；JSL表示井式梁。
Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。
１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
各类梁钢筋的表示方法
各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁；XL表示悬挑梁；JSL表示井式梁。
Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。
１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
梁、柱钢筋表示方法
箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
各类梁钢筋的表示方法
.各类梁钢筋的表示方法表示基表示圈梁、LL表示是连续梁、QLJL表示是梁、在建筑设计图中，L表示屋面框架KL表示框架梁；WKL础梁、TL表示是梯梁、DL表示是地梁，JSL 表示井式梁。
表示悬挑梁；梁；KZL表示框支梁；XL表示是门、C表示框架柱，表示柱、GZ表示构造柱、KZ表示是窗。
MZ １．梁箍筋加箍筋加密区与蜚加密区与非加密区间距及肢数。
梁箍筋包括钢筋级别、直径、分隔；当梁箍筋为同一种间距及肢数时，则密区的不同间距及肢数需用斜线屜尯箍筋则将肢数注写一次；不需用斜线；当加密区与非加密区的箍筋肢数相同时，肢数应写在括号内。
，例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100200，均为四肢箍。
非加密区间距为，四肢，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为A8-100(4)/150(2)100，两肢箍。
箍，非加密区间距为150，而是用。
－需要注意的是此处表示间距不是用＠当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线屜尯将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个.，两肢箍。
200四肢箍，间距为120；梁跨中部分，间距为梁上部贯通筋或架立筋２．梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
4A12为贯通筋，2B222B22+(4A12)用于六肢箍，其中用于双肢箍；例：2B22为架立筋。
此项可加注下部纵筋的当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，配筋值，用分号将上部与下部纵筋的配筋值分隔开来。
梁上部钢筋表示方式
梁上部钢筋表示方式：（标在梁上支座处）2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
梁下部钢筋表示方式：（标在梁的下部）6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全数伸入支座。
2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注例如：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10Y500×250 表示梁下加腋，宽500，高250。
φ10@100/200(2) 2Φ25表示箍筋和架立筋。
表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.例子钢筋的配法：上部3根14的通长加1根14的长度是这跨或边跨（选大值）的三分之一，下部配2根14的两边直锚固的柱子中就好了，建议你吧全数图纸标出来钢筋误区架立筋和通长钢筋的区别要弄清架立筋和通长钢筋的真正含义是什么?先要了解箍筋的具体含义，因为钢筋混凝土梁总要设箍筋的。
有箍筋时，若是没有其它任何东西把它撑起来，它就无依无靠。
一样说来，梁的上部均设有负筋，不管它是受力的或是构造的。
依照受力或构造，梁设双肢箍或四肢箍。
若是是四肢箍，上、下必将有四个角点。
若是不让四个点空着，那么梁上、下也须相应设有四根钢筋。
梁钢筋表示方法
梁钢筋表示方法Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT建筑结构标注问题KL2(2A)300×650Φ8@100/200(2)225 G4Φ10这所有数字是什么意思KL表示框架梁2是此梁的编号（2表示跨数A表示此梁一边悬挑）300梁宽650梁高Φ表示一级钢8直径8@100/200密区间隔100非加密区间隔200(2)双肢箍225上部通长筋G腰筋。
梁腹板高度大小于450，配置的纵向构造钢筋4Φ104根一级直径10结构层楼面与此梁顶的标高差这个是框架结构中框架梁的集中标注表示方法：1.框梁2（两跨一端悬挑）；宽650高；3.箍筋直筋为8一级钢加密区间距100，非加密区间距200（两肢箍）；4.梁上部有2根直筋为25的钢筋一级钢；5.中间有4根构造腰筋直筋为10一级钢（该梁比该层结构标高低100毫米）箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。
梁、柱、板、剪力墙钢筋表示方法
梁、柱、板、剪力墙钢筋表示方法在建筑工程中，梁、柱、板和剪力墙是常见的结构构件，而钢筋则是增强这些构件承载能力和稳定性的关键材料。
为了准确地设计、施工和计算这些构件的钢筋用量和布置，需要有一套规范和清晰的钢筋表示方法。
接下来，让我们详细了解一下梁、柱、板、剪力墙钢筋的表示方法。
一、梁钢筋表示方法1、集中标注梁的集中标注通常包括梁的编号、截面尺寸、箍筋、上部通长筋和梁侧面纵筋等信息。
例如，“KL1（2）300×600”表示框架梁 1，2 跨，截面宽 300mm，高 600mm。
“Φ8@100/200（2）”表示箍筋为直径 8mm 的HPB300级钢筋，加密区间距 100mm，非加密区间距 200mm，双肢箍。
“2Φ22”表示上部通长筋为 2 根直径 22mm 的 HRB400 级钢筋。
2、原位标注原位标注是在梁的各跨分别标注的钢筋信息，包括支座负筋、下部纵筋、吊筋等。
支座负筋标注在支座上方，如“4Φ22”表示该支座处有 4 根直径22mm 的钢筋。
下部纵筋标注在梁下部，如“6Φ25 2/4”表示下部纵筋有 6 根，分两排布置，上排 2 根，下排 4 根。
二、柱钢筋表示方法1、列表注写方式列表注写方式是在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号，并在柱表中注写柱号、柱段起止标高、几何尺寸、纵筋、箍筋等信息。
例如，“KZ1 500×500”表示框架柱 1，截面尺寸为 500mm×500mm。
“b1 250，b2 250，h1 250，h2 250”表示柱截面四个边的尺寸。
“全部纵筋12Φ20”表示柱的纵筋为 12 根直径 20mm 的钢筋。
2、截面注写方式截面注写方式是在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋具体数值。
比如，在柱截面图上标注“角筋4Φ22，b 边一侧中部筋2Φ20，h 边一侧中部筋2Φ18”等。
梁钢筋表示方法
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。
========================
B（bottom）表示梁底部钢筋或下部通长钢筋。
T（top）表示梁顶部钢筋或上部通长钢筋
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
各类梁钢筋的表示方法
各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁；XL表示悬挑梁；JSL表示井式梁。
Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。
１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋混凝土梁平面表示法
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
各类梁钢筋的表示方法
各类梁钢筋的暗示方法之南宫帮珍创作在建筑设计图中, L暗示是梁、LL暗示是连续梁、QL暗示圈梁、JL暗示基础梁、TL暗示是梯梁、DL暗示是地梁, KL暗示框架梁；WKL暗示屋面框架梁；KZL暗示框支梁；XL暗示悬挑梁；JSL暗示井式梁.Z暗示柱、GZ暗示构造柱、KZ暗示框架柱, M暗示是门、C暗示是窗.１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数.箍筋加密区与蜚加密区的分歧间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时, 则不需用斜线；当加密区与非加密区的箍筋肢数相同时, 则将肢数注写一次；箍筋肢数应写在括号内.例：A10-100/200(4), 暗示箍筋为Ⅰ级钢筋, 直径φ10, 加密区间距为100, 非加密区间距为200, 均为四肢箍.A8-100(4)/150(2), 暗示箍筋为Ⅰ级钢筋, 直径φ8, 加密区间距为100, 四肢箍, 非加密区间距为150, 两肢箍.需要注意的是此处暗示间距不是用"＠", 而是用"－".当抗震结构中的非框架梁及非抗震结构中的各类梁采纳分歧的箍筋间距及肢数时, 也用斜线"/"将其分隔开来.注写时, 先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数）, 在斜线后注写梁跨中部份的箍筋间距及肢数.例：13A10-150/200(4), 暗示箍筋为Ⅰ级钢筋,直径φ10；梁的两端各有13个四肢箍, 间距为150；梁跨中部份, 间距为200, 四肢箍.18A12-120(4)/200(2), 暗示箍筋为Ⅰ级钢筋, 直径φ12；梁的两端各有18个四肢箍, 间距为120；梁跨中部份, 间距为200, 两肢箍.２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数, 应根据结构受力要求及箍筋肢数等构造要求而定.注写时, 须将架立筋写入括号内.例：2B22用于双肢箍；2B22+(4A12)用于六肢箍, 其中2B22为贯通筋, 4A12为架立筋.当梁的上部和下部纵筋均为贯通筋, 且各跨配筋相同时, 此项可加注下部纵筋的配筋值, 用分号"；"将上部与下部纵筋的配筋值分隔开来.例：3B22;3B20暗示梁的上部配置3B22的贯通筋, 梁的下部配置3B20的贯通筋.３．梁支座上部纵筋当上部纵筋多于一排时, 用斜线"/"将各排纵筋自上而下分开.例：梁支座上部纵筋注写为6B25 4/2, 暗示上一排纵筋为4B25, 下一排纵筋为2B25.注意：上述暗示中"25"与"4/2"之间有一个空格, 这个空格不成忽略, 否则将呈现毛病.当同排纵筋有两种直径时, 用加号"＋"将两种直径的纵筋相联, 注写时角筋写在前面.例：梁支座上部有四根纵筋, 2B25放在角部, 2B22放在中部, 在梁支座上部应注写为2B25+2B22.当梁中间支座两边的上部纵筋相同时, 可仅在支座的一边标注配筋值, 另一边省去不注.４．梁下部纵筋当下部纵筋多于一排时, 用斜线"/"将各排纵筋自上而下分开.例：梁下部纵筋注写为6B25 2/4, 则暗示上一排纵筋为2B25, 下一排纵筋为4B25, 全部伸入支座.注意：上述暗示中"25"与"2/4"之间有一个空格, 这个空格不成忽略, 否则将呈现毛病.当同排纵筋有两种直径时, 用加号"＋"将两种直径的纵筋相联, 注写时角筋写在前面.当梁下部纵筋不全部伸入支座时, 将梁下部纵筋减少的数量写在括号内.例：梁下部纵筋注写为6B25 2(-2)/4, 则暗示上排纵筋为2B25, 且不伸入；.一排纵筋为4B25, 全部伸入支座.梁下部纵筋注写为2B25+3B22(-2)/5B25, 则暗示上排纵筋为2B25和3B22, 其中2B22不伸入支座；下一排纵筋为5B25, 全部伸入支座.５．正面纵向构造钢筋或正面抗扭纵筋当梁某跨正面布有抗扭纵筋时, 须在该跨的适当位置标注抗扭纵筋的总配筋值, 并在其前面加"＊"号.例：在梁下部纵筋处另注写有*6B18时, 则暗示该跨梁两侧各有3B18的抗扭纵筋.梁编号由梁类型代号、序号、跨数及有无悬挑代号组成, 应符合下表的规定.梁类型代号：梁类型注：(XXA)为一端有悬挑, (XXB)为两端有悬挑, 悬挑不计入跨数.例：KL7(5A)暗示第7号框架梁, 5跨, 一端有悬挑；L9(7B)暗示第9号非框架梁, 7跨, 两端有悬挑.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土构件图示方法中梁钢筋的标注：
1．梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋
梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
3．梁支座上部纵筋
当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。
注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
4．梁下部纵筋
当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。
注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入；。
一排纵筋为4B25，全部伸入支座。
梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座；下一排纵筋为5B25，全部伸入支座。
5．侧面纵向构造钢筋或侧面抗扭纵筋
当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"＊"号。
例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。
梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下列的规定。
梁类型代号：
梁类型
注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。
例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑；
L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
AKL5-4(1)400x150
第5-4号暗框梁，跨数为1，梁宽400，高150 括号内如果是（2A)即2跨，一端悬挑
如果是（2B）即2跨，两端悬挑。
