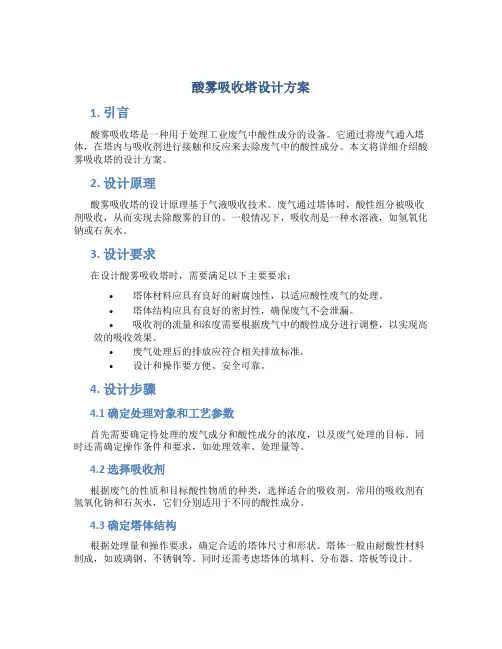

酸雾吸收塔设计方案1. 引言酸雾吸收塔是一种用于处理工业废气中酸性成分的设备。
它通过将废气通入塔体，在塔内与吸收剂进行接触和反应来去除废气中的酸性成分。
本文将详细介绍酸雾吸收塔的设计方案。
2. 设计原理酸雾吸收塔的设计原理基于气液吸收技术。
废气通过塔体时，酸性组分被吸收剂吸收，从而实现去除酸雾的目的。
一般情况下，吸收剂是一种水溶液，如氢氧化钠或石灰水。
3. 设计要求在设计酸雾吸收塔时，需要满足以下主要要求：•塔体材料应具有良好的耐腐蚀性，以适应酸性废气的处理。
•塔体结构应具有良好的密封性，确保废气不会泄漏。
•吸收剂的流量和浓度需要根据废气中的酸性成分进行调整，以实现高效的吸收效果。
•废气处理后的排放应符合相关排放标准。
•设计和操作要方便、安全可靠。
4. 设计步骤4.1 确定处理对象和工艺参数首先需要确定待处理的废气成分和酸性成分的浓度，以及废气处理的目标。
同时还需确定操作条件和要求，如处理效率、处理量等。
4.2 选择吸收剂根据废气的性质和目标酸性物质的种类，选择适合的吸收剂。
常用的吸收剂有氢氧化钠和石灰水，它们分别适用于不同的酸性成分。
4.3 确定塔体结构根据处理量和操作要求，确定合适的塔体尺寸和形状。
塔体一般由耐酸性材料制成，如玻璃钢、不锈钢等。
同时还需考虑塔体的填料、分布器、塔板等设计。
4.4 设计吸收剂循环系统吸收剂循环系统用于将废气中吸收的酸性成分吸收剂送回到塔内。
该系统通常包括泵、管道、循环箱等组成，并需要考虑泵的流量和性能。
4.5 设计废气进出口和废气处理设备根据废气的流量和操作要求，合理设计废气进出口以及废气处理设备。
废气处理设备通常包括风机、排气口等，需要考虑其运行稳定性和排放能力。
4.6 完善安全措施酸雾吸收塔的设计和操作过程中需要重视安全问题。
例如，可以设置液位控制器、压力传感器等安全设备，以确保设备运行安全。
5. 设计结果与评价经过以上的设计步骤，可以得到酸雾吸收塔的设计结果。
蓄电池化尘车间酸雾净化塔设计方案secret
浙江某电源制造有限公司蓄电池极板化尘硫酸酸雾净化塔改造工程技术设计2023-3-20目录一、概述二、技术参数三、废气治理原理四、设计方案五、工艺流程六、供货范围七、维护运营八、制作质量规定九、施工安全、环保工作规范十、设备附图（施工图另行提供）蓄电池极板化尘净化塔改造工程一、概述本工程为电池极板化尘槽反映时所产生的硫酸尾气进行净化解决，处理后规定达成大气污染综合排放标准。
符合GD16297-1996标准。
具体规定：即净化效果达成95-98%，按照达成国家允许排放标准。
二、具体参数（技术规定）四条化尘线甲方给定的风量为8250m3/h·条，合计33000m3/h。
管线长度约50m。
三、废气治理原量采用碱液中和法净化。
化尘槽工作是废气由风机负压经风管进入捕集器，通过捕集器中的网格或填实经物理捕获法将70-80%的硫酸尾气捕集掉，其余尾气经风管进入填料净化塔下部进风口，尾气逆流而上与净化塔底部的NaOH溶液喷雾至二层吸取填料，充足气膜吸取，完全中和反映，净化气化经净化塔由烟囱排出。
碱液经耐腐蚀泵在塔内循环使用，当摩尔含量不够时及时补充新的碱液，使用一段时间后，循环液呈中性时可直接排放。
碱液吸取硫酸酸雾是当前解决酸性废气的重要方法，该设备工艺简朴，操作成本低，解决效率高，一般可达95-98%。
四、设计方案根据甲方提供的实际规定：1、四条化尘系统安装一台净化塔1）净化塔设计规格：Φ3200×6500mm2）SO2+2NaOH=NaHSO3NaHSO3+SO2+H2O=2NaHSO33）主风管Φ850mm长度按实际规定定。
4）风机：（1台）P=1352PaQ=33000m3/hN=18.5KWY=1000转/分5）防腐循环泵：80m3/h 2台*气流负荷最大时设备的运转数据：1）空塔速度：1.14m/s2）塔内停留时间：＞3.5s3）塔内阻力损失：600Pa4）主管道流速：16m/s,主管道阻力(10m):25Pa5）吸取温度＜100℃6）解决效果：＞95%五、工艺流程4只化尘槽吸罩——支气管——主气管——捕集气——净化塔——风机——风囱排出喷淋系统：采用二级喷淋，以增长吸取中和时间，填料为Φ50mmPP多面空心球+波纹填料，喷嘴为无堵塞喷头。
酸雾净化方案

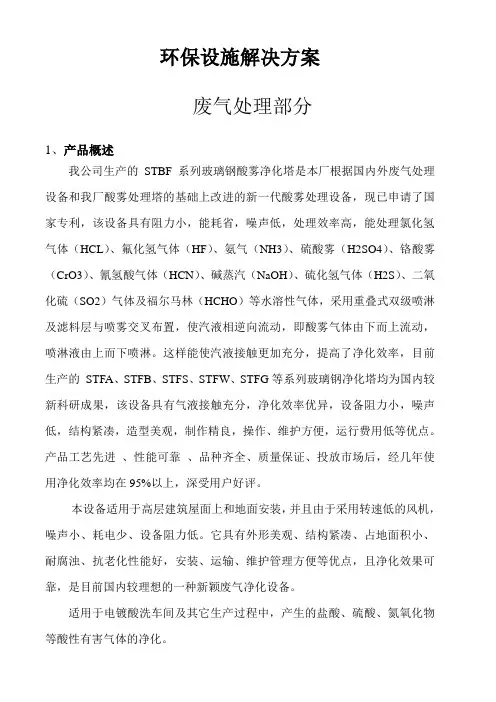

环保设施解决方案废气处理部分1、产品概述我公司生产的STBF系列玻璃钢酸雾净化塔是本厂根据国内外废气处理设备和我厂酸雾处理塔的基础上改进的新一代酸雾处理设备，现已申请了国家专利，该设备具有阻力小，能耗省，噪声低，处理效率高，能处理氯化氢气体（HCL）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸气体（HCN）、碱蒸汽（NaOH）、硫化氢气体（H2S）、二氧化硫（SO2）气体及福尔马林（HCHO）等水溶性气体，采用重叠式双级喷淋及滤料层与喷雾交叉布置，使汽液相逆向流动，即酸雾气体由下而上流动，喷淋液由上而下喷淋。

这样能使汽液接触更加充分，提高了净化效率，目前生产的STFA、STFB、STFS、STFW、STFG等系列玻璃钢净化塔均为国内较新科研成果，该设备具有气液接触充分，净化效率优异，设备阻力小，噪声低，结构紧凑，造型美观，制作精良，操作、维护方便，运行费用低等优点。
产品工艺先进、性能可靠、品种齐全、质量保证、投放市场后，经几年使用净化效率均在95%以上，深受用户好评。
本设备适用于高层建筑屋面上和地面安装，并且由于采用转速低的风机，噪声小、耗电少、设备阻力低。
它具有外形美观、结构紧凑、占地面积小、耐腐浊、抗老化性能好，安装、运输、维护管理方便等优点，且净化效果可靠，是目前国内较理想的一种新颖废气净化设备。
适用于电镀酸洗车间及其它生产过程中，产生的盐酸、硫酸、氮氧化物等酸性有害气体的净化。
2、设备运行原理和技术特点STBF系列净化塔的净化过程：塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，酸雾废气由风机压入净化塔内外筒夹套组成的匀压室，经过不等速迂回式的二道喷雾处理，进入净化塔内筒处理器，废气穿过有花片球式填料组成的填料层，再经过二道喷雾处理，使气液两相充分接触发生吸收中和反应，达到高效净化之目的。
经处理后的废气再经过脱水器脱液处理，然后排入大气。
