分频器设计——50MHZ(含verilog程序)学习资料

中文版VerilogHDL简明教程

Verilog HDL是一种硬件描述语言，用于从算法级、门级到开关级的多种抽象设计层次的数字系统建模。

被建模的数字系统对象的复杂性可以介于简单的门和完整的电子数字系统之间。

数字系统能够按层次描述，并可在相同描述中显式地进行时序建模。

Verilog HDL 语言具有下述描述能力：设计的行为特性、设计的数据流特性、设计的结构组成以及包含响应监控和设计验证方面的时延和波形产生机制。

所有这些都使用同一种建模语言。

此外，Verilog HDL 语言提供了编程语言接口，通过该接口可以在模拟、验证期间从设计外部访问设计，包括模拟的具体控制和运行。

Verilog HDL语言不仅定义了语法，而且对每个语法结构都定义了清晰的模拟、仿真语义。

因此，用这种语言编写的模型能够使用Verilog仿真器进行验证。

语言从C编程语言中继承了多种操作符和结构。

Verilog HDL提供了扩展的建模能力，其中许多扩展最初很难理解。

但是，Verilog HDL语言的核心子集非常易于学习和使用，这对大多数建模应用来说已经足够。

当然,完整的硬件描述语言足以对从最复杂的芯片到完整的电子系统进行描述。

历史Verilog HDL语言最初是于1983年由Gateway Design Automation公司为其模拟器产品开发的硬件建模语言。

那时它只是一种专用语言。

由于他们的模拟、仿真器产品的广泛使用，Verilog HDL 作为一种便于使用且实用的语言逐渐为众多设计者所接受。

在一次努力增加语言普及性的活动中，Verilog HDL语言于1990年被推向公众领域。

Open Verilog International （OVI）是促进Verilog发展的国际性组织。

1992年，OVI决定致力于推广Verilog OVI标准成为IEEE标准。

这一努力最后获得成功，Verilog 语言于1995年成为IEEE标准，称为IEEE Std 1364－1995。

verilog教程

verilog教程Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。

它是一种流行的HDL，广泛用于硬件设计和验证领域。

本教程将介绍Verilog的基本概念和语法，以帮助初学者入门。

一、Verilog的基本概念1.1 什么是VerilogVerilog是一种描述数字系统的语言，它可以用来描述硬件电路、验证设计的正确性以及进行电路仿真。

1.2 Verilog的应用领域Verilog广泛应用于硬件设计和验证领域，包括用于开发ASIC（应用特定集成电路）、FPGA（现场可编程门阵列）以及其他数字系统的设计。

1.3 Verilog的版本Verilog有多个版本，包括Verilog-1995、Verilog-2001以及最新的Verilog-2005、这些版本之间有一些语法和功能上的差异。

二、Verilog的语法结构2.1模块和端口在Verilog中，所有的电路描述都是由模块（module）组成的。

模块是电路的基本组成单元，可以看作是一个黑盒子，它接受一些输入，产生一些输出。

2.2信号声明在Verilog中，我们需要声明所有的输入和输出信号。

可以使用`input`和`output`关键字来声明这些信号。

2.3电路实现Verilog允许使用多种语句和结构来描述电路的行为和结构。

这些语句包括顺序语句、条件语句、循环语句以及层次结构。

2.4实例化模块在一个模块中，我们可以实例化其他的模块。

这样可以将一个大的电路拆分成多个小的模块，方便编写和测试。

三、Verilog的仿真和验证3.1静态验证Verilog语言本身提供了很多语法和语义层面的验证功能，对于语法和类型错误会有相应的提示。

3.2激励设计在进行电路验证时，我们需要为输入信号提供激励。

Verilog提供了一种称为`testbench`的特殊模块，用于生成输入信号并将其应用到待验证的电路中。

3.3波形仿真在Verilog中，我们可以使用仿真器来模拟电路的行为，并生成波形图来验证电路是否按预期工作。

实验六 Verilog设计分频器计数器电路答案

实验六Ｖerilog设计分频器/计数器电路一、实验目的1、进一步掌握最基本时序电路的实现方法;2、学习分频器/计数器时序电路程序的编写方法；３、进一步学习同步和异步时序电路程序的编写方法。

二、实验内容1、用Verｉlog设计一个10分频的分频器,要求输入为cｌocｋ（上升沿有效)，reseｔ（低电平复位）,输出clocｋout为4个clock周期的低电平，4个ｃlｏcｋ周期的高电平）,文件命名为fｅnｐinｑｉ10。

v.2、用Verilｏg设计一异步清零的十进制加法计数器,要求输入为时钟端ＣLＫ（上升沿）和异步清除端CLＲ（高电平复位），输出为进位端C和4位计数输出端Q,文件命名为ｃouｔe ｒ1０．v。

3、用Verilog设计８位同步二进制加减法计数器,输入为时钟端ＣLK(上升沿有效)和异步清除端CLR(低电平有效)，加减控制端ＵＰDOWN,当UPDOＷＮ为1时执行加法计数，为0时执行减法计数;输出为进位端Ｃ和8位计数输出端Ｑ,文件命名为coutｅr8.v。

4、用VEＲILＯG设计一可变模数计数器，设计要求：令输入信号M１和Ｍ0控制计数模,当M1M0=00时为模1８加法计数器；M1M０=0１时为模4加法计数器；当M1M0=１0时为模12加法计数器；M1M0=1１时为模6加法计数器，输入cｌk上升沿有效，文件命名为mcouｔ5。

ｖ。

5、ＶｅriｌogHＤL设计有时钟时能的两位十进制计数器，有时钟使能的两位十进制计数器的元件符号如图所示，ＣLＫ是时钟输入端，上升沿有效;ENA是时钟使能控制输入端，高电平有效,当ENA=1时，时钟CＬK才能输入;ＣＬR是复位输入端，高电平有效,异步清零；Ｑ［３．。

0］是计数器低4位状态输出端，Q[7.．0]是高4位状态输出端；ＣＯUT是进位输出端.三、实验步骤实验一：分频器1、建立工程2、创建Veｒilog HDＬ文件3、输入10分频器程序代码并保存4、进行综合编译5、新建波形文件6、导入引脚7、设置信号源并保存8、生成网表9、功能仿真10、仿真结果分析由仿真结果可以看出ｃlockoｕｔ输出５个ｃloｃｋ周期的低电平和5个clock的高电平达到10分频的效果，设计正确。

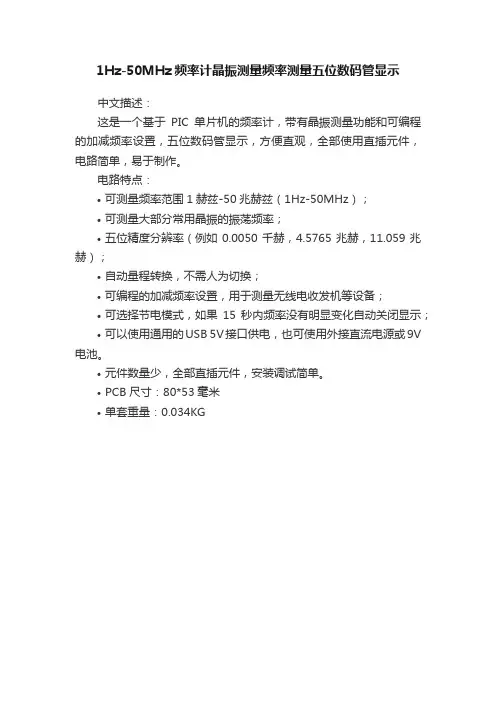

1Hz-50MHz频率计晶振测量频率测量五位数码管显示

1Hz-50MHz频率计晶振测量频率测量五位数码管显示中文描述：这是一个基于PIC单片机的频率计，带有晶振测量功能和可编程的加减频率设置，五位数码管显示，方便直观，全部使用直插元件，电路简单，易于制作。

电路特点：•可测量频率范围1赫兹-50兆赫兹（1Hz-50MHz）；•可测量大部分常用晶振的振荡频率；•五位精度分辨率（例如0.0050千赫，4.5765兆赫，11.059兆赫）；•自动量程转换，不需人为切换；•可编程的加减频率设置，用于测量无线电收发机等设备；•可选择节电模式，如果15秒内频率没有明显变化自动关闭显示；•可以使用通用的USB 5V接口供电，也可使用外接直流电源或9V 电池。

•元件数量少，全部直插元件，安装调试简单。

•PCB尺寸：80*53毫米•单套重量：0.034KG以小数点是否闪烁指示测量单位，当测试频率数值为KHZ时小数点闪烁，当测试频率为MHZ时小数点不闪烁。

可以通过编程模式设定加减某一频率，程序内置四种频率455kHz, 4.1943MHz, 4.4336MHz, 10.700MHz可直接用来设定。

全部直插元件，按PCB丝印正确焊接即可，焊接完毕后用标准信号源输入信号，调节黄色可调电容使显示数值与信号频率相等即可。

可使用本店的信号发生器进行调整，如无标准信号，也可以使用精度较好的晶振直接校准。

电源可以使用USB转3.5毫米电源线，也可以在-和+焊盘处直接输入5-9V直流电源。

英文描述：100% Brand new and high quality!Designed to measure the oscillation frequency of the most crystal oscillators.Based on for PIC microcontroller can measure frequency of 1 Hz to 50 MHz.Five digits accuracy.Optional power-saving mode: automatically turns the display.General USB interface for power supply, power supply or 9V battery can also be used be used.SpecificationsColor: RedMaterial: PBSFrequency range: 1 Hz-50 MHzCrystal Test Range: 4 MHz-48 MHzBuilt Item Size: 8 * 5.5 * 0.7 cm / 3.2 * 2.2 * 0.3 inches。

Verilog语言基础知识

2．常量
在Verilog HDL中，用parameter来定义常量，即用parameter来定义一个标志符，代表一个常量，称为符号常量。其定义格式如下:
parameter 参数名1=表达式，参数名2=表达式，参数名3=表达式……;
例如:
parameter sel=8，code=8'ha3;
//分别定义参数sel为常数8(十进制)，参数code为常数a3(十六进制)
Verilog HDL中共有19种数据类型。数据类型是用来表示数字电路中的数据存储和传送单元的。在此介绍4个最基本的数据类型:integer型、parameter型、reg型和wire型。
Verilog HDL中也有常量和变量之分，他们分属以上这些类型。
6.2.1 常量
在程序运行过程中，其值不能被改变的量称为常量。
assign {cout,sum}=ina+inb+cin;//全加
endmodule
【例6.2】一个8位计数器的Verilog HDL源代码
module counter8(out,cout,data,load,cin,clk);
output[7:0]out;
output cout;
input[7:0] data;
6.1.2 Verilog HDL模块的结构
Verilog HDL的基本设计单元是"模块(block)"。一个模块是由两部分组成的，一部分描述接口;另一部分描述逻辑功能，即定义输入是如何影响输出的。下面举例说明，图6.1示出了一个"与-或-非"门电路。
图6.1"与-或-非"电路
该电路表示的逻辑函数可以写为:
6.2.2 变量

Verilog常用分频器的实现

Verilog常用分频器的实现分频器是指使输出信号频率为输入信号频率整数分之一的电子电路。

在许多电子设备中如电子钟、频率合成器等，需要各种不同频率的信号协同工作，常用的方法是以稳定度高的晶体振荡器为主振源，通过变换得到所需要的各种频率成分，分频器是一种主要变换手段。

早期的分频器多为正弦分频器，随着数字集成电路的发展，脉冲分频器（又称数字分频器）逐渐取代了正弦分频器。

下面以Verilog HDL语言为基础介绍占空比为50%的分频器。

1.偶分频偶分频比较简单，假设为N分频，只需要计数到N/2‐1，然后时钟翻转、计数清零，如此循环就可以得到N（偶）分频。

代码如下。

module fp_even(clk_out,clk_in,rst);input clk_in,rst;output clk_out;reg [7:0] cnt;reg clk_out;`define N 6always@(posedge clk_in or negedge rst)beginif(!rst)begincnt<=0;clk_out<=0;endelse beginif(cnt==`N/2‐1)beginclk_out<=~clk_out;cnt<=0;endelse cnt<=cnt+1;endendendmodule2.奇分频实现奇数分频（N）分频，分别用上升沿到（N－1）/2，再计数到N－1；用下降沿计数到（N－1）/2，再计数到N－1。

得到两个波形，然后把它们相或即可得到N分频。

代码如下。

module fp_odd(clk_in,clk_out,rst,clk_neg,clk_pos);input clk_in,rst;output clk_out,clk_pos,clk_neg;reg [7:0] cnt_pos,cnt_neg;reg clk_pos,clk_neg;`define N 5always@(posedge clk_in or negedge rst) //从零到N‐1不停地循环计数（上升沿）beginif(!rst) cnt_pos<=0;else if(cnt_pos==`N‐1) cnt_pos<=0;else cnt_pos<=cnt_pos+1;endalways@(posedge clk_in or negedge rst)beginif(!rst) clk_pos<=0;else if( cnt_pos==(`N‐1)/2 ) clk_pos<=~clk_pos;else if(cnt_pos==`N‐1) clk_pos<=~clk_pos;endalways@(negedge clk_in or negedge rst) //从零到N‐1不停地循环计数（下降沿）beginif(!rst) cnt_neg<=0;else if(cnt_neg==`N‐1) cnt_neg<=0;else cnt_neg<=cnt_neg+1;endalways@(negedge clk_in or negedge rst)beginif(!rst) clk_neg<=0;else if( cnt_neg==(`N‐1)/2 ) clk_neg<=~clk_neg;else if(cnt_neg==`N‐1) clk_neg<=~clk_neg;endassign clk_out=clk_neg|clk_pos;endmodule3.任意占空比的任意分频在 verilog程序设计中，我们往往要对一个频率进行任意分频，而且占空比也有一定的要求。
