钢护筒计算

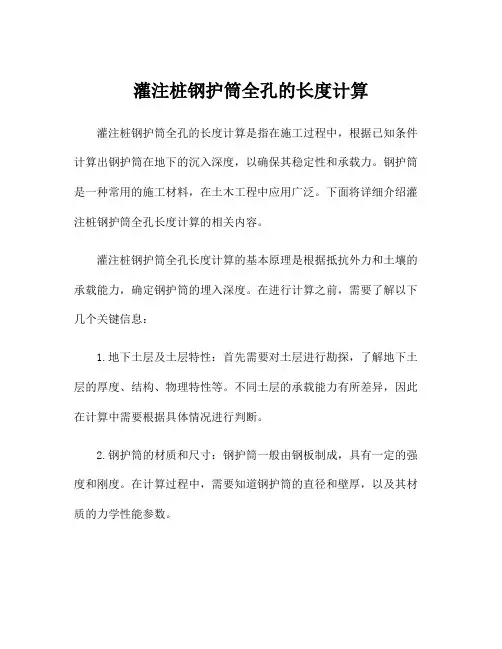

灌注桩钢护筒全孔的长度计算
灌注桩钢护筒全孔的长度计算灌注桩钢护筒全孔的长度计算是指在施工过程中，根据已知条件计算出钢护筒在地下的沉入深度，以确保其稳定性和承载力。
钢护筒是一种常用的施工材料，在土木工程中应用广泛。
下面将详细介绍灌注桩钢护筒全孔长度计算的相关内容。
灌注桩钢护筒全孔长度计算的基本原理是根据抵抗外力和土壤的承载能力，确定钢护筒的埋入深度。
在进行计算之前，需要了解以下几个关键信息：1.地下土层及土层特性：首先需要对土层进行勘探，了解地下土层的厚度、结构、物理特性等。
不同土层的承载能力有所差异，因此在计算中需要根据具体情况进行判断。
2.钢护筒的材质和尺寸：钢护筒一般由钢板制成，具有一定的强度和刚度。
在计算过程中，需要知道钢护筒的直径和壁厚，以及其材质的力学性能参数。
3.施工荷载：灌注桩在实际使用过程中会受到各种荷载的作用，如建筑物的荷载、地震力等。
根据具体情况，需要计算施工荷载对灌注桩和钢护筒的影响。
在进行灌注桩钢护筒全孔长度计算时，一般遵循以下步骤：1.了解地下土层和土层特性：通过土质勘探报告等方式获取地下土层信息，包括地下土层厚度、土层结构、土壤类型、土壤的承载能力等。
根据不同的土质特征，选择相应的土壤参数进行计算。
2.确定设计施工荷载：根据项目的具体情况确定施工荷载，包括建筑物荷载、风荷载、地震荷载等。
根据所选用的设计规范，计算出相应的荷载值。
3.计算自重荷载：根据钢护筒的尺寸和材料密度，计算出其自重荷载。
自重荷载是指钢护筒本身所受的重力作用。
4.计算土压力：根据地下土层的特性和施工过程中的工况，计算出土壤对钢护筒的侧向和顶部施加的压力。
5.计算桩身受力：根据钢护筒的几何尺寸和所受荷载，计算出钢护筒的受力情况，包括抗弯、抗剪和抗压等。
6.确定钢护筒全孔长度：根据上述步骤计算得到的各项数据，综合考虑桩身的稳定性和承载能力，确定钢护筒的全孔长度。
全孔长度即表示桩身完全埋入土中的深度。
需要注意的是，灌注桩钢护筒全孔长度的计算只是一种理论推算，实际施工中还需要结合工程实践和现场情况进行调整。
钢护筒工程量
对于钢护筒应注意以下5点：
①由于定额中钢护筒在干处考虑了周转摊销，水中则按全部设计质量计算，并根据设计规定的回收量计算回收金额。
所以必须根据实地调查的水位计算出钢护筒在干处和水中的数量及质量。
②如果在水中采用围堰，则按陆地情况考虑，不再全长使用钢护筒。
③一般情况下，每节护筒长按2m制作（使用长度根据需要拼表），当在干处埋护筒时，设计上一般要求入土深为1.8m，四周夯填0.2m粘土，总长为1.8m+0.2m=2m。
所以，干处埋护筒时，其长度按2m计算。
④水中埋护筒时，当水深为5m 以内时，一般设计要求入土深度为3m，护筒实际长度为5m+3m=8m。
因此，水中埋护筒且当水深为5m以内时，其护筒实际长度应按8m计算。
来源：考试大
⑤护筒直径的确定。
护筒直径可参照桥梁施工规范的有关规定确定。
护筒直径与钻机类型、地质情况有关，一般情况下，按桩径加0.2m左右即可。
如溪尾大桥17根水中梳子地的施工，原设计按水深3.51m布置4m高的竹笼围堰筑岛作为施工作业平台，但实测水位达到6.51m。
因此，设计变更改为采用“水中平台”施工方案，搭设水中钻孔作业平台，埋设整体式钢护筒（采用DZJ60型振动式沉拔桩锤沉埋，进入风化层50cm以上），十字型钻头冲击钻机或牙轮钻循环机成孔。
在设计变更金额计算中，水中钢护筒按全部设计质量计算，仅此护筒一项就增加金额53万元。
问题：钢筒使用在哪些类型的桩基？钢筒工程量如何计算？干处与水中工程量如何确定？设计没有给出回收量时，如何考虑回收金额？。
钢护筒的计算书
钢护筒长度计算书0＃台：0＃台的12根桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚1mm。
每延米自重为：W=0.02466×(D-t)×t=0.02466×10×(1520-10)=297.89Kg/m；采用下面的公式（人民交通出版社的《桥涵》）计算：钢护筒的入土深度L=[（H+h）r w-Hr0]/（r d-r w）=（2.73×11-1.13×10）/(16.83-11)=3.21m.安全系数取2.0钢护筒的实际长度为：L=3.21×2.0=6.43m注：h=1.0+0.6=1.6m;（水头+潮差）H=0.8+0.33=1.13m; （水均高潮差+海底高差）淤泥的饱和容重：r d=（△+e）×r0/（1+ e）=（2.58+1.501）×10/(1+1.501)=16.32KN/m3;砂土的饱和容重：r d=（△+e）×r0/（1+ e）=（2.65+1.0）×10/(1+1.0)=18.25KN/m3;平均容重：r d=（∑r id L i/∑L i）=(16.32*13.47+18.25*4.8)/(13.47+4.8)=16.83 KN/m3;其中：淤泥的厚度为：13.47m；砂土厚度为：4.8m；护壁泥浆比重取1.1钢护筒的总长：L=1.6+0.33+6.43=8.36m1＃墩：1＃墩的6根桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚1mm。
每延米自重为：W=0.02466×(D-t)×t=0.02466×10×(1520-10)=297.89Kg/m；采用下面的公式（人民交通出版社的《桥涵》）计算：钢护筒的入土深度L=[（H+h）r w-Hr0]/（r d-r w）=（3.84×11-2.24×10）/(17.07-11)=3.27m.安全系数取2.0钢护筒的实际长度为：L=3.27×2.0=6.53m注：h=1.0+0.6=1.6m;（水头+潮差）H=0.8+1.44=2.24m; （水均高潮差+海底高差）淤泥的饱和容重：r d=（△+e）×r0/（1+ e）=（2.58+1.501）×10/(1+1.501)=16.32KN/m3;砂土的饱和容重：r d=（△+e）×r0/（1+ e）=（2.65+1.0）×10/(1+1.0)=18.25KN/m3;平均容重：r d=（∑r id L i/∑L i）=(16.32*8.76+18.25*5.6)/14.36=17.07 KN/m3;其中：淤泥的厚度为：8.76m；砂土厚度为：5.6m；护壁泥浆比重取1.1钢护筒的总长：L=1.6+1.44+6.53=9.57m2-10＃墩：桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚10mm，每延米自重为297.89Kg/m。
钢护筒设计与计算(槽钢加强圈)_建筑土木_工程科技_专业资料
桑植双门岛大桥澧水一桥1-3#墩钢护筒设计与验算建设单位：张家界市交通投资集团公司监理单位：湖南金路工程咨询监理公司施工单位：湖南环达公路桥梁建设总公司桑植双门岛大桥项目部二0一六年一月桑植双门岛大桥澧水一桥1-3#墩钢护筒设计与验算（钢护筒布置与受力计算）编制：复核：审核：日期：2016 年 1 月18 日湖南环达公路桥梁建设总公司桑植双门岛大桥项目部目录一编制说明 (4)二编制依据 (5)三工程概况 (6)3.1工程简介 (6)3.2工程设计概述 (6)3.3地形地貌 (7)3.4地质岩性 (7)3.5区域地质构造 (8)3.6不良地质现象 (8)3.7水文地质条件 (8)3.8防洪标准 (8)3.9气象情况 (9)3.10施工特点 (9)四澧水一桥钢护筒设计............................................................ 错误！未定义书签。
4.1设计说明................................................................................. 错误！未定义书签。
4.2钢护筒受力最不利因素假设................................................. 错误！未定义书签。
五各主要参数. (11)六钢护筒最不利荷载计算 (12)七钢护筒设计 (13)7.1钢护筒基本布置 (14)7.2外侧压力钢护筒厚度选择 (15)7.3钢护筒内压壁厚选择 (15)7.4钢护筒壁厚的确定 (15)7.5钢护筒加强圈计算 (15)八钢护筒稳定性屈曲验算 (17)九总结 (19)III桑植双门岛大桥由澧水一桥、澧水二桥和道路部分组成，合同价约4100万元，工期24个月。
该项目具有复杂的地质条件、比较深的水位和造价低的特点，针对澧水一桥1#、2#、3#墩桩基水位深、基底覆盖层薄、基岩为斜面且坡率较大，钢护筒稳定难度大的特点，且在1号墩施工过程中发现桩底有大型溶洞，出现泥浆突然下降，钢护筒在外水压力的作用下出现严重变形、破裂等现象，致使卡钻的现象发生，故经业主、监理、项目部共同决定在原施工组织设计的基础上特编制此钢护筒出现类似1号墩溶洞现象的钢护筒设计与受力验算方案，以确保工程安全、有序进行施工。
钢护筒稳定计算
钢护筒稳定计算一、引言钢护筒是一种常用的工程材料，用于加固和保护建筑物或地下结构。
在工程设计中，钢护筒的稳定性是一个重要的考虑因素。
本文将从理论和实践两个方面对钢护筒的稳定性进行探讨。
二、理论分析1. 钢护筒的稳定性问题钢护筒在承受外部荷载时，可能会发生屈曲或失稳，导致结构的破坏。
因此，对钢护筒的稳定性进行准确的计算是非常重要的。
2. 稳定性计算方法常用的稳定性计算方法有弹性计算方法和弹塑性计算方法。
弹性计算方法适用于较小的荷载情况，假设钢护筒在荷载作用下处于弹性变形状态。
而弹塑性计算方法则考虑了钢护筒在超过一定荷载时发生的塑性变形。
3. 基本的稳定性计算参数进行钢护筒稳定性计算时，需要考虑的基本参数包括钢护筒的几何形状、材料性质、外部荷载大小和作用方式等。
三、实践应用1. 工程案例以某地地铁隧道工程为例，该工程采用了钢护筒作为地下结构的加固材料。
在设计过程中，工程师通过对钢护筒的稳定性进行计算，确保了工程的安全可靠。
2. 稳定性计算步骤钢护筒稳定性计算的基本步骤包括：确定荷载情况、计算截面的抗弯承载力、计算截面的抗剪承载力、计算截面的抗压承载力、计算截面的抗扭承载力等。
3. 稳定性计算软件随着计算机技术的发展，出现了许多钢护筒稳定性计算软件，如ADINA、ABAQUS等。
这些软件可以帮助工程师快速、准确地进行稳定性计算，提高工作效率。
四、结论钢护筒的稳定性计算是工程设计过程中必不可少的一部分。
通过合理的计算方法和准确的参数，可以保证钢护筒在外部荷载作用下的安全可靠性。
在实践应用中，可以借助计算软件来提高计算的准确性和效率。
然而，在进行钢护筒稳定性计算时，仍需工程师有一定的理论基础和实践经验，以确保结果的准确性和可靠性。
五、参考文献1. 张三, 王五. 钢护筒稳定性计算方法研究. 土木工程学报, 2010, 36(1): 45-52.2. 李四, 赵六. 钢护筒稳定性计算软件开发与应用. 工程力学, 2015, 32(4): 78-85.3. Johnson, R.P. Steel Casing Design Manual. American Society of Civil Engineers, 2012.六、致谢在撰写本文过程中，笔者受益于相关文献和材料，特此致谢。
深水桩钢护筒稳定性及强度验算
紧水滩大桥钢护筒稳定性及强度验算验算：复核：审核：钢护筒稳定性及强度验算1、钢护筒刚度验算1)基本数据钢护筒内径d=φ208.4cm钢护筒外径D=φ210cm钢护筒壁厚δ=0.8cm单个钢护筒荷载：钻机10t砼15t自重20t其余重30/4=7.5t 合计N=52.5t自由长度：.平台标高186.5地面标高144钢护筒全长42.5m常水位183.5低水位163钢护筒自由长度40m2)刚度验算査《钢结构》公式i=0.35×（D＋d）/2=0.35×（210+208.4）/2 =73.22cm（回转半径）L=4000cmλ=L/i=4000/73.22=54.6（长细比）查得受压钢构件容许长细比【λ】=100＞54.6（满足施工要求）3)、单个钢护筒稳定性：査《钢结构》得拆减系数ψ=0.746σ=N×1000/0.746×D×3.14×δ=52.5×1000/（0.746×210×3.14×0.8）=133.4kg/m2查得Q235钢板容许应力【σ】=1350kg/m21350kg/m2＞133.4kg/m2（满足稳定性要求）根据计算钢护筒上搭设工作平台满足施工安全要求。
2、钢护筒强度验算（如图）钢护筒砼压力水压力1)、基本数据钢护筒在地面以上长度h=25m砼比重取值γ=2.4T/m3水比重取值γ=1T/m32)、钢护筒受力验算在砼浇筑时砼对钢护筒壁产生压力q R，在水中水对钢护筒壁产生压力q w，因一正一反两抵后对钢护筒壁产生压力q ma x，（如上图）q max=γR×h－γw×h=（2.4－1）×25=35T/m3)、钢护筒强度验算取钢护筒最底位置一截1m长计算（如图1）砼压力水压力钢护筒图1图2由于砼对钢护筒壁的压力q ma x使钢护筒壁内产生最大拉力N（如图2）设最大压力q ma x为均匀受压F= q ma x×1m =35T/mN=F×D/2=36.75Tσ=F/A（面积）=36750Kg/（0.8×100）=459.3Kg/cm2查得Q235钢板容许应力【σ】=1350 Kg/cm2σ＜【σ】满足施工要求3、工作平台抗倾复验算1）、基本数据工作平台受力抗8级风力：20.7s/mim工作平台挡风面积如上图：船舶撞击力：钻机工作时产生水平力：2N1N1N1N。
定额钢护筒厚度
定额钢护筒厚度摘要：一、引言二、定额钢护筒厚度的定义和作用三、定额钢护筒厚度的计算方法四、影响定额钢护筒厚度的因素五、定额钢护筒厚度在工程中的应用六、结论正文：一、引言在我国的建筑工程中，钢护筒是一种常见的防护设施，用于保护桩基、隧道等工程结构。
定额钢护筒厚度是钢护筒设计和施工的重要参数，直接影响到工程的安全性和耐久性。
本文将对定额钢护筒厚度进行详细解析，以期为工程技术人员提供参考。
二、定额钢护筒厚度的定义和作用定额钢护筒厚度是指钢护筒壁的厚度，通常用毫米（mm）表示。
它是钢护筒设计中的一项重要技术指标，作用是确保钢护筒在工程过程中具有足够的强度和稳定性。
三、定额钢护筒厚度的计算方法定额钢护筒厚度的计算方法主要依据以下几个方面：1.钢护筒所承受的荷载：包括外部土压力、水压力、施工荷载等；2.钢护筒的材料性能：主要包括屈服强度、抗拉强度等；3.工程环境：如地质条件、地下水位等；4.设计寿命：根据工程要求，确定钢护筒的使用年限。
四、影响定额钢护筒厚度的因素1.钢护筒直径：直径越大，所需的厚度也越大；2.工程环境：恶劣的工程环境（如高地下水位、土体不稳定等）会增加钢护筒的厚度；3.设计寿命：设计寿命越长，钢护筒所需的厚度越大；4.施工工艺：不同的施工工艺对钢护筒厚度的要求也不同。
五、定额钢护筒厚度在工程中的应用在实际工程中，定额钢护筒厚度的选取应综合考虑以上因素，以确保工程的安全、稳定和耐久。
工程技术人员应根据具体情况，合理选择钢护筒厚度，避免因厚度不足导致的工程事故。
六、结论定额钢护筒厚度是钢护筒设计和施工的关键参数，对工程的安全性和耐久性具有重要意义。
选择合适的定额钢护筒厚度，既能保证工程质量，又能降低成本。
钢护筒如何计算及套定额完整版
钢护筒如何计算及套定
额
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
钢护筒如何计算及套定额
1、钻孔灌注桩长度根据施工位置不同要求的长度也不一样，陆地上粘土层1.5到2米,沙层或者松散土层以及地下水位高含水量大的土层需要3到4米,水中根据不同地质需要15-30米不等或者是用震动桩锤将钢护筒打到相对稳定的地层。
在粘性土中不宜小于lm，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位1m以上
2、内径应大于钻头100mm
3、根据护筒的直径，厚度，长度就可以把重量求长
重量=周长X厚度X7.85
周长=3.14X直径
得出的单位是kg
4、如果是施工图预算标底之类，没有具体的施工组织设计，我们可以参考《公路工程预算定额》（JTG/T B06-02-2007）中第P340的表格中的经验值考虑
其中质量包括加劲肋及连接用法兰盘等全部钢材的重
桩径100 120 150 200 250 300 350
护筒单位质量（kg/m） 170.2 238.2 289.3 499.1 612.6 907.5 1259.2
5、干处埋设的定额已经考虑材料的周转摊销量，使用定额时不得另行计算
水中埋设的按全部质量计入，回收量按规定计算回收金。
钢护筒如何计算及套定额
钢护筒如何计算及套定
额
This model paper was revised by LINDA on December 15, 2012.
钢护筒如何计算及套定额
1、钻孔灌注桩长度根据施工位置不同要求的长度也不一样，陆地上粘土层到2米,沙层或者松散土层以及地下水位高含水量大的土层需要3到4米,水中根据不同地质需要
15-30米不等或者是用震动桩锤将钢护筒打到相对稳定的地层。
在粘性土中不宜小于lm，在砂土中不宜小于，并应保持孔内泥浆面高出地下水位1m以上
2、内径应大于钻头100mm
3、根据护筒的直径，厚度，长度就可以把重量求长
重量=周长X厚度
周长=直径
得出的单位是kg
4、如果是施工图预算标底之类，没有具体的施工组织设计，我们可以参考《公路工程预算定额》（JTG/T B06-02-2007）中第P340的表格中的经验值考虑
其中质量包括加劲肋及连接用法兰盘等全部钢材的重
桩径100 120 150 200 250 300 350
护筒单位质量（kg/m）
5、干处埋设的定额已经考虑材料的周转摊销量，使用定额时不得另行计算
水中埋设的按全部质量计入，回收量按规定计算回收金。
钢护筒如何计算及套定额
钢护筒如何计算及套定额
1、钻孔灌注桩长度根据施工位置不同要求的长度也不一样，陆地上粘土层到2米,沙层或者松散土层以及地下水位高含水量大的土层需要3到4米,水中根据不同地质需要15-30米不等或者是用震动桩锤将钢护筒打到相对稳定的地层。
在粘性土中不宜小于lm，在砂土中不宜小于，并应保持孔内泥浆面高出地下水位1m以上
2、内径应大于钻头100mm
3、根据护筒的直径，厚度，长度就可以把重量求长
重量=周长X厚度
周长=直径
得出的单位是kg
4、如果是施工图预算标底之类，没有具体的施工组织设计，我们可以参考《公路工程预算定额》（JTG/T B06-02-2007）中第P340的表格中的经验值考虑
其中质量包括加劲肋及连接用法兰盘等全部钢材的重桩径100 120 150 200 250 300 350
护筒单位质量（kg/m）
5、干处埋设的定额已经考虑材料的周转摊销量，使用定额时不得另行计算
水中埋设的按全部质量计入，回收量按规定计算回收金。
钢护筒重量计算公式
钢护筒重量计算公式钢护筒重量计算公式：（D-t）×t×π×ρ×C/1000 = kgD：钢护筒的外径（单位：mm 毫⽶）（注意：如果给的是参数是内径，则下⾯计算时候加⼀个钢板厚度⽽不是减⼀个）t：钢材的厚度（单位：mm 毫⽶）π:3.14ρ:钢材的密度（普通钢材和锰板密度⼀般为7.85，不锈钢的另算注意区分！）C：钢护筒的⾼（单位：M ⽶）案例：现在做⼀个外径为1.5⽶、⾼2⽶、⽤12个厘的Q345钢板做钢护筒求这个钢护筒的重量。
（1500-12）×12×3.14×7.85×2/1000 ≈ 880kg通过以上钢护筒重量计算公式得出这个护筒有880kg下⾯奉上不锈钢的密度表做参考400系列--（ 7.75 ）304、321、304L、202、201 --（7.93）310s、309s、316L、316 --（7.98）钢护筒直径⼀般⼤于桩基直径多少，钢护筒的厚度⼀般为多少？1、钢护筒直径应⼤于桩基直径，当使⽤旋挖钻时应⼤于桩径20cm，当使⽤冲击钻时应⼤于桩径40cm。
2、钢护筒可在旱地或⽔中均可使⽤，筒壁厚度可根据钻孔桩径、埋深和埋设⽅法选定，⼀般钻孔桩可为4-12mm，必要时可根据钻孔桩孔径、埋设⽅法和深度通过计算确定。
护筒直径⼀般⼤于桩基直径20-40cm，钢护筒厚度不⼩于1.5mm看你是在什么地⽅，破桩在⽔⾯下的话，也要看直径，保证⼈在下⾯破桩⽅便，不过桥桩⼀般不会⼩。
护筒⼤20-40厘⽶，要是破桩后在⽔上⾯的话，就⼤10-20厘⽶以内就可以了灌注桩⽤钢护筒规格是:长2.4m,直径1.2m,厚5mm,它的重量是多少?1：算钢护筒钢材体积（内半径r=1.2/2=0.6m，外半径R=（1.2+0.005*2）/2=0.605mV=3.14*（0.605*0.605-0.6*0.6）*2.4=0.0454⽴⽅⽶2、计算重量：G=V*密度=0.0454*7.85*1000=356.39kg其中钢材密度=7.85*1000 kg/⽴⽅⽶钢护筒计算表格https:///view/edca22528f9951e79b89680203d8ce2f0066658c.html概预算定额中钢护筒对应桩径的单位⼯程量⽀座数量计算表围堰与筑岛计算https:///view/1e2e5542be1e650e52ea992b.html/c/hutong/93.html。
钢护筒计算表格3
桩径1.8m 钢护筒长15m 一个钢护筒材料数量表 钢材种类 钢板 钢筋 编号 N1 编号 1 2 编号 N1 编号 钢筋 1 2 规格 (mm) □6026×18×8300 规格 单根长 (mm) (cm) Φ 32 145 Φ 25 655.6 规格 (mm) □6026×18×16300 规格 单根长 (mm) (cm) Φ 32 145 Φ 25 655.6 全桥合计(全桥共649个) 钢筋总重(kg) Φ 32 Φ 25 190016.8 98286.9 钢护筒总 长(m) 6090.7 钢板总重 (kg) 5186071.5 ########## 单件重 (kg) 7067.2 根数 32 6 单件重 (kg) 13879.0 根数 32 6 件数 1 共长 (m) 46.4 39.3 件数 1 共长 (m) 46.4 39.3 共重 (kg) 7067.2 共重 (kg) 292.8 151.4 共重 (kg) ####### 共重 (kg) 292.8 151.4 561
钢材种类 钢板
本图适用于99号墩~132号墩桩基。
护筒埋深计算
护筒埋深计算
1、计算依据
交通部第一公路工程公司，公路施工手册《桥涵》。
对于深水河床护筒底端埋置深度的计算公式如下：
L=[(h+H）rw -H ro]/( rd - rw) （1）
式中：L——护筒埋置深度，m；
H——施工水位至河床表面深度，m；
h——护筒内水头，即护筒内水位与施工水位之差，m；
w——护筒内泥浆容重，KN/m3；
ro——水的容重，10KN/m3；
rd——护筒外河床土的饱和容重，KN/m3；
rd=(△+e)ro/(1+e) （2）
式中：△——土粒的相对密度；取2.76.
e——饱和土的孔隙比；
取0.3-0.9平均值，取0.6
2、取值说明
钻孔桩施工中，为了控制护筒内外泥浆面差值，现场采取了辅助泥浆泵等来调节泥浆面高度，防止护筒内外压力差过大。
本计算，护筒内泥浆面比护筒外差值相对维持在3m左右。
3、计算
由公式（2）：
rd =(2.76+0.6)/(1+0.6)×10=21 (KN/m3）
工况：护筒内泥浆面与施工水位差值3m。
即：主墩H=Hi+12.18，h=3m，rd =21 KN/m3，rw=13KN/m3，ro=10KN/m3；
由公式（1）:
L=[(h+H）rw -H ro]/( rd - rw)。
大直径钢护筒入土深度计算
大直径钢护筒入土深度计算摘要：诸永高速温州段延伸工程第二合同段主桥桩基础采用φ2.8m的钻孔桩。
钢护筒直径为3.1m，长度为36m。
结合工程实例，重点介绍钢护筒入土深度的计算理念。
关健词：大直径桩钢护筒;入土深度Abstract: the high speed wenzhou period for the second extension project contract period of the bridge, the pile foundation φ 2.8 m drilling pil e. The steel tube diameter of 3.1 m, length of 36 m. Combined with the engineering practice, the paper focuses on the grandest of the depth of steel tube calculation concept.Key words: large diameter cylinder pile steel armor; Depth of soil into1、工程概况及地质特征瓯江大桥主桥90#和91#墩采用2.8m大直径嵌岩桩，桩基长度分别为88m 和94m，共计24根，桩端持力层为中风化凝灰岩，采用KP3500气举反循环钻机施工。
根据地质勘察报告，主桥桥位处地质层分布情况参见表（一）。
2、确定钢护筒参数根据地质勘察报告揭示，细砂层特性为：浅黄色，饱和、松散，主要成分为石英，含粘粒20%~30%，局部夹薄层淤泥。
属液化土，物理性质较差，在桩基施工过程中稍有不甚极易发生塌孔。
钢护筒设计时直接穿越细砂层，确保施工过程中的桩基成孔质量。
2.1护筒入黏土层深度确定护筒入土深度不仅要保证护筒自身的稳定，还要保证渗透稳定和不出现管涌现象。
当护筒入土深度不足时，由于护筒内外泥浆柱水头差的存大，导致护筒内的地下水绕过护筒下端向海里渗透，这种渗透力大于土的水下重度时，土颗粒就会随水流向上喷涌而导致护筒失稳。
关于钢护筒最小入土深度计算的探讨
关于钢护筒最小入土深度计算的探讨摘要：印尼Tayan桥主桥主墩钢护筒最小入土深度计算，对比防渗透计算法和“m”法，以确定合理的理论计算方法。
关键词：钢护筒、最小入土深度、防渗透计算法、“m”法钢护筒广泛用于水中及不良地质条件下的钻孔灌注桩基础施工，根据不同地质、水文条件、施工方法、措施等确定钢护筒的入土深度,目前入土深度理论计算一般采用防渗透计算法和“m”法两种方法。
本文以印度尼西亚Tayan大桥主墩桩基钢护筒入土深度计算为例，对钢护筒入土深度计算的两种理论方法分别进行探讨。
1.工程概况Tayan大桥横跨印度尼西亚西加里曼丹省Tayan镇Kapuas河，设计最高水位+30.37m，最低水位27.25m（即承台底标高），主墩处河床标高19.25m，水流速度最大约2.5m/s，河床地勘报告显示为中细砂。
Tayan大桥主桥为75m+200m+75m三跨连续钢桁架拱桥，P17号主墩基础设计为20根直径Φ1.5m，长37m钻孔灌注桩，钢护筒设计为直径Φ1.7m，壁厚10mm，入土深度9m。
基于印尼本土的设计及施工理念，承包商需重绘施工图，并用于指导施工，因此对钢护筒设计入土深度进行重新验算。
2.入土深度计算2.1以防渗透为基础的验算?当护筒入土深度不足时，由于护筒内外泥浆柱水头差的存大，导致护筒内的地下水绕过护筒下端向护筒外渗透，这种渗透力大于土的水下重度时，土颗粒就会随水流向上喷涌而导致护筒失稳。
验算抗渗稳定和管涌的基本原则是，使护筒底端土体的有效压力大于地下水向上的渗透力。
依据交通部第一公路工程公司，公路施工手册《桥涵》,对于深水河床护筒底端埋置深度的计算公式如下：综合上述计算结果，钢护筒内力和顶部位移均满足要求，故其埋置深度满足要求。
3.结论防渗透理论方法计算出的钢护筒最小入土深度能够保证在钻孔施工过程中不发生渗透或管涌，但无法计算出护筒在外力作用下的内力和位移；“m”法可以计算出护筒自身在外力作用下的内力和位移，但不能显示是否会产生渗透或管涌现象，因此建议在实际施工过程应采用上述两种方法进行相互验算，以保证钢护筒施工安全。
