4逆变器主要性能指标
逆变器的类型和性能指标
总谐波系数 THD
THD （Total Harmonic Distortion）的定义：
所有非基波分量的有效值与基波分量有效值之比。
定义公式： THD 1
V1
Vn2
n2
理想正弦为零
有效成份
总无效成份
公式变形： THD
Vn2 V12
n 1
V1
V V1
2
1
意义：THD从总体上表征了实际波形与理想基波正弦分量的差异程度。
T1 A
T4
D1 T3
iA B
D2 T6
D3 T5
iB C D6
T2
D5
iC D2
三相桥式
逆变器的类型 —其它分类方式
按输出电 压的特征 不同分为：
按换流 方式不 同分类：
1. 恒压恒频型（CVCF，Constant Voltage Constant Frequency ） 2. 变压变频型（VVVF，Variable Voltage Variable Frequency ） 3. 脉冲电压（电流）型
电流型逆变器CSI
Ld
CSI 的特点： 1. 直流输入具有电流源特性，故
逆变输出也呈现电流源特性;
2. 桥臂可直通，输出可短路，但
不可开路。
3. 目前应用少，通常在大功率领
域有部分应用。
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
CSI应用受限的原因
电感储能密度小，导致同等功率装置比电压型电路体 积大且笨重。此外，电感自身的损耗也比储能电容大。
电力电子学
—直流/交流变换器
直流/交流变换器 01 逆变器的类型和性能指标
目 录 02 电压型单相方波逆变电路工作原理
4逆变器主要性能指标
4.1.4逆变器主要性能指标逆变器的主要性能指标主要有:(1)额定输出电压逆变器输入的直流电压允许在允许的波动范围内,逆变器应能稳定的输出额定电压值,其精度要求如下:①在系统稳定运行时,允许输出电压在一定的范围内波动,比如波动范围不超过额定值的±3 %或者±5 %。
②在系统的负载发生突变或存在严重干扰时,输出的电压偏差应小于额定值的±8%或者±10%。
(2)额定输出容量光伏并网逆变器的额定输出容量代表着逆变器向负载提供电力的能力,该值越高,表明逆变器带载能力越强;当逆变器的负载是非阻性时,这时功率因数小于1,逆变器的负荷能力将小于系统的输出额定容量,因此完善的逆变器需要有足够的额定输出容量以及承受过载能力。
(3)逆变输出交流电压的稳定度它反映了逆变器输出交流电fE的稳定性,许多逆变装置会提供直流输入电ffi发生波动与该逆变装置输出电JE的比值,即电应的调整率。
同时逆变器还应具有负荷从0%增大到100%时的输出电压偏差百分比,即负载调整率。
一个性能良好的逆变器,其电压调整率应不大于±3%,负载调整率应不大于±6%。
(4)输出电压失真度由于系统逆变输出的电压波形是正弦波,一般的会要求小于波形的最大失真度(或称谐波含量),一般釆用波形总失真度表示。
其中,单相并网逆变器的输出电压失真度应小于10%。
(5)输出的额定频率通常光伏并网逆变系统输出的交流电额定频率为50Hz的工频,在系统正常运行时,频率偏差应小于±1%。
(6)负载功率因数它反映了并网逆变器带非阻性负载的能力,当系统输出电压波形为正弦波时,该值为0.7-0.9 (滞后),其中0.9为额定值。
(7)额定输出电流它表示逆变器在规定的负载功率因数变化范围内输出的额定电流。
(8)额定输出效率额定输出效率反映了逆变器对光伏电池输出功率的利用率,是光伏发电系统的一项重要技术经济指标。
实际中,光伏发电系统采用专门设计的逆变器来减少自身的功率耗损,从而达到提高整机效率的目的。

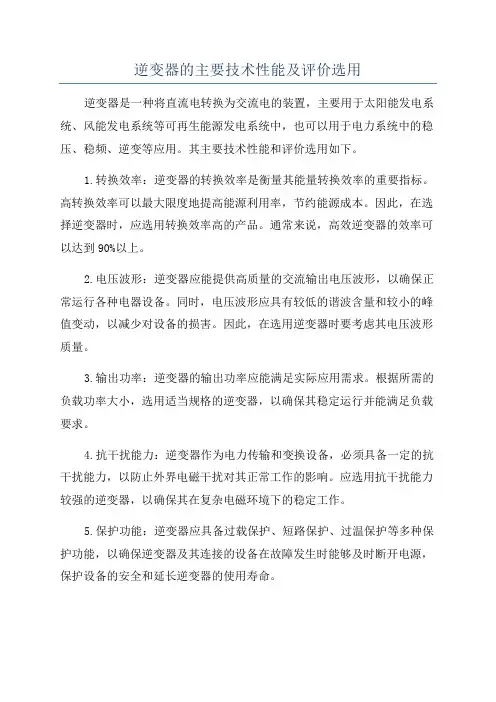

逆变器的主要技术性能及评价选用
逆变器的主要技术性能及评价选用逆变器是一种将直流电转换为交流电的装置，主要用于太阳能发电系统、风能发电系统等可再生能源发电系统中，也可以用于电力系统中的稳压、稳频、逆变等应用。
其主要技术性能和评价选用如下。
1.转换效率：逆变器的转换效率是衡量其能量转换效率的重要指标。
高转换效率可以最大限度地提高能源利用率，节约能源成本。
因此，在选择逆变器时，应选用转换效率高的产品。
通常来说，高效逆变器的效率可以达到90%以上。
2.电压波形：逆变器应能提供高质量的交流输出电压波形，以确保正常运行各种电器设备。
同时，电压波形应具有较低的谐波含量和较小的峰值变动，以减少对设备的损害。
因此，在选用逆变器时要考虑其电压波形质量。
3.输出功率：逆变器的输出功率应能满足实际应用需求。
根据所需的负载功率大小，选用适当规格的逆变器，以确保其稳定运行并能满足负载要求。
4.抗干扰能力：逆变器作为电力传输和变换设备，必须具备一定的抗干扰能力，以防止外界电磁干扰对其正常工作的影响。
应选用抗干扰能力较强的逆变器，以确保其在复杂电磁环境下的稳定工作。
5.保护功能：逆变器应具备过载保护、短路保护、过温保护等多种保护功能，以确保逆变器及其连接的设备在故障发生时能够及时断开电源，保护设备的安全和延长逆变器的使用寿命。
6.可靠性：逆变器作为重要的能源转换设备，其可靠性是评价其性能的重要指标。
应选择具有稳定性高、寿命长、可靠性好的逆变器产品，降低故障发生率和维修成本。
7.控制方式：逆变器应具备智能化控制功能，以实现对逆变器的运行状态、输出功率、参数设置等的监测和调节。
现代逆变器通常采用数字化控制方式，具备远程监测、智能化运行等功能。
总之，逆变器的主要技术性能包括转换效率、电压波形、输出功率、抗干扰能力、保护功能、可靠性和控制方式等。
在选用逆变器时，需要综合考虑以上各项指标，并根据实际需求进行选择，以确保逆变器的正常运行和性能优良。
逆变器技术要求
逆变器技术要求1、可靠性指标逆变器设计正常持续使用寿命应≥12年；2、外观逆变器的前后面板、外壳及其他外露部分应具备防护涂层，具备绝缘及三防特性，涂镀层应表面平整光滑、色泽一致和牢固；3、端口及标志输入端口正、负极、通信端口、输出端、保护性接地端和告警指示等应有明显的标志；4、产品型号和编码逆变器产品型号命名和编制方法应遵循YD/T 638.3的规定执行；5、结构及规格逆变器应采用立式机柜安装方式，应采用先进工艺制成，体积小、重量轻。
逆变器规格尺寸应不大于：长x宽x高=700(mm)*700(mm)*1200（mm）。
逆变器应能够设置可靠的安装固定装置及减振紧固装置，满足车载要求。
6、环境条件a）环境温度：-10℃～50℃；相对湿度：≤90%（40℃±2℃）；b）贮存温度：-40℃～70℃；贮存相对湿度：≤90%（40℃±2℃）；c）大气压力：70～106kPad）工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体与蒸汽，应通风良好并远离热源；7、输入电压额定值逆变器输入直流电压额定值：51.2V；允许变化范围：43.2V～57.6V；8、输出电压额定值及稳定精度交流输出电压额定值：～380VAC；稳定精度<±1%；9、输入电流额定值逆变器输入直流电流额定值：195.3A/10KVA；允许变化范围：173.6A～231.5A/10KVA；10、输出频率逆变器的输出频率变化范围应不超过额定值50Hz的±1%；11、输出功率额定值单机输出功率额定值为10KVA；12、额定输出效率当输入额定电压，负载率40%～90%时，单机转换效率应≥90%；13、产品输出要求同规格单机逆变器应具备高效滤波同步电路，能够并联冗余输出和管理，负载不均衡度<5%；14、功率模块要求宜选用IGBT功率模块的PWM逆变器，正弦波输出；15、负载等级在允许工作电流下，逆变器连续可靠工作时间应≥12h，在125%额定电流下，逆变器连续可靠工作时间应大于或等于5min；在150%额定电流下，逆变器连续可靠工作时间应大于或等于60s；16、空载损耗在输入电压为额定值，负载为零时，逆变器空载损耗应不超过额定容量的3%,并具备休眠功能；17、保护功能逆变器应具备完善的保护功能，发生反接、过流、过压、短路、电池欠压、过温、防雷、反接，逆变系统都应应停止输出并自动保护；a）电路应设有过流保护，输出电流超出时，应发出告警信号；b）当发生短路时，逆变器应能自动保护；c）输出电压超出范围值时，逆变器应停止输出并发出告警信号；d）输出电压低于范围值时，逆变器应停止输出并发出告警信号；e）逆变器直流输入端口的电快速瞬变脉冲群抗扰性，应符合YD/T 983-1998表9中的要求；f）逆变器内部温度达到过温保护值时，应关机并发出告警信号；18、温升逆变器在额定负载及正常使用条件下，其主要零部件温升为：a）电力半导体功率元器件（晶闸管、整流管、场效应管等）用温度计测量时，温升应符合有关标准规定；b）变压器及电抗器用电阻法测量时，E级绝缘温升应不超过75℃，A级绝缘材料温升应不超过60℃；c）导体期间连接的塑料绝缘导线、橡胶导线，温升应不超过45℃。
逆变器基础知识培训
如有需要，可以更换逆变器中的轴承、齿轮等机械部件，保证其正常运 转。
06
安全注意事项
操作安全
确保逆变器周围环境安全
在操作逆变器之前，应检查周围环境是否安全，包括是否 存在易燃、易爆物品，以及是否有可能导致触电的设备或 线路。
遵循操作规程
操作逆变器时应遵循制造商提供的安全操作规程，不要尝 试自行拆卸、修理或改造逆变器。
输出电路是逆变器的能源输出部 分，负责将逆变器内部的直流电 转换为交流电，供给负载使用。
它通常包括输出滤波器、电压传 感器、电流传感器等元件，用于 监测和控制输出电压和电流的波
形、相位和幅值。
输出电路的设计需确保逆变器能 够提供高质量的交流电，满足各
种不同类型负载的需求。
控制电路
控制电路是逆变器的核心部分 ，负责控制逆变器的开关状态 ，调节输出电压和电流的波形 、相位和幅值。
02
逆变器的主要部件
输入电路
输入电路是逆变器的能源输入部分，负责接收来自电网或电池等能源源的电能。
它通常包括输入滤波器、保险丝、EMI滤波器等元件，用于滤除电网中的谐波和噪 声，保护逆变器免受过电流等异常情况的影响。
输入电路的设计需确保逆变器能够安全、稳定地从各种不同的能源源中获取电能。
输出电路
效率
总结词
效率是评估逆变器性能的重要参数。
详细描述
逆变器的效率决定了其在转换电能过程中的损失程度。高效率的逆变器能够减少能源损失，提高能源 利用效率。
功率因数
总结词
功率因数是评估逆变器性能的重要参数之一。
详细描述
功率因数反映了逆变器对输入功率的利用程度。高功率因数 的逆变器能够更有效地利用输入电源的功率，减少能源浪费 。
逆变器技术规格书
逆变器技术规格书一、引言逆变器是一种将直流电转换为交流电的电力装置，广泛应用于太阳能发电、风能发电、电动车充电等领域。
逆变器技术规格书是对逆变器的性能和功能进行详细描述和规范的文件，旨在确保逆变器在设计、制造、安装和使用过程中能够满足相关标准和要求。
二、产品概述逆变器技术规格书首先需要对产品进行概述，包括逆变器的型号、功率范围、输入电压范围、输出电压和频率等基本参数。
同时还需要描述逆变器的外观尺寸、重量、安装方式等信息，以便用户在选择和安装过程中有清晰的了解和指导。
三、性能指标逆变器的性能指标是评价其质量和性能优劣的重要依据。
在逆变器技术规格书中，需要详细列出逆变器的效率、波形失真率、响应时间、过载能力、温度范围、湿度范围等重要性能参数，并且要注明测试方法和标准，以便用户能够准确评估逆变器的性能。
四、输入电路逆变器的输入电路是将直流电能转换为交流电能的关键部分。
逆变器技术规格书中，需要详细描述逆变器的输入电路拓扑结构、电压范围、电流范围、输入过滤器等信息。
同时还需要描述逆变器的输入电压保护功能和输入电流限制功能，以确保逆变器在输入电路异常情况下能够安全可靠地工作。
五、输出电路逆变器的输出电路是将直流电能转换为交流电能并输出给负载的关键部分。
逆变器技术规格书中，需要详细描述逆变器的输出电路拓扑结构、输出电压范围、输出电流范围、输出波形质量等信息。
同时还需要描述逆变器的输出电压保护功能和输出电流限制功能，以确保逆变器在输出电路异常情况下能够安全可靠地工作。
六、控制策略逆变器的控制策略决定了其输出波形质量和响应速度。
逆变器技术规格书中，需要详细描述逆变器的控制策略，包括PWM调制方式、闭环控制方式、电流控制方式等。
同时还需要描述逆变器的启动和停止控制、故障保护和自诊断等功能，以确保逆变器能够在各种工况下稳定运行。
七、通信接口逆变器通常需要与其他设备进行通信，以实现远程监控和控制。
逆变器技术规格书中，需要详细描述逆变器的通信接口类型、通信协议、通信速率等信息。
chapter4习题
DC-AC变换器（无源逆变电路）一、学习目的：通过本章的学习，学者可以了解逆变器的电路结构、分类、特点及主要性能指标；对三种基本变换方式——方波变换、阶梯波变换、正弦波变换，有一定的认识；可以理解采用各种变换方式的逆变器的工作原理；了解空间矢量PWM控制的基本原理。
二、主要内容：1、基本概念DC-AC变换器是指能将一定幅值的直流输入电压（或电流）变换成一定幅值、一定频率的交流输出电压（或电流），并向无源负载（如电机、电炉、或其它用电器等）供电的电力电子装置，又称为无源逆变电路，常简称作逆变器（Inverter）。
完成直流电压变换的逆变器称为电压型逆变器，而完成直流电流变换的逆变器则称为电流型逆变器。
2、变换方式的分类（1）方波变换方式逆变器的交流输出有两种基本调制方式：脉冲幅值调制（PAM－Pluse Amplitude Modulation）和单脉冲调制（SPM－Single Pluse Modulation）。
所谓脉冲幅值调制（PAM）是指：逆变器的输出频率可由180°方波或120°方波（如图4-3b 所示）的周期来控制，而逆变器输出基波的幅值则由输出方波的幅值即逆变器直流侧电压（或电流）的幅值来控制。
显然，采用PAM控制方式时，其方波的导通角恒定（180°方波或120°方波）。
所谓的单脉冲调制（SPM）是指：逆变器的输出频率仍由方波的周期来控制，而逆变器输出基波的幅值则由逆变器输出方波的导通角进行控制，即可使导通角在0°～180°范围调节。
显然，采用SPM控制方式时，逆变器输出方波的幅值即逆变器直流侧电压（或电流）的幅值恒定。
（2）阶梯波变换方式（3）斩控调制方式：是指逆变器输出的调制脉冲幅值固定不变，而逆变器中的功率管以一定的控制规律进行调制。
斩控调制方式主要有以下二类即：①脉冲宽度调制（PWM）；②脉冲频率调制（PFM）3、逆变器的分类（1）按直流侧储能元件的性质，逆变器可分为电压型逆变器（VSI－Voltage Source Inverter）和电流型逆变器（CSI－Current Source Inverter）。
逆变器技术标准
逆变器技术标准一、前言逆变器是一种将直流电能转换为交流电能的装置，广泛应用于太阳能发电、风能发电、电动汽车等领域。
逆变器技术标准的制定对于推动清洁能源发展、提升能源转换效率具有重要意义。
本文将围绕逆变器技术的基本要求、性能指标、安全标准等方面展开阐述，旨在为逆变器技术标准的制定提供参考。
二、逆变器技术标准的基本要求1. 逆变器的效率：逆变器的转换效率对于能源利用效率至关重要，因此需要规定逆变器的最低效率要求，促进逆变器技术的提升。
2. 逆变器的输出波形：为了保证逆变器输出的交流电能质量，需要规定逆变器输出波形的谐波失真、波形畸变等指标，确保逆变器输出的交流电能稳定、纯净。
3. 逆变器的可靠性：逆变器作为能源转换设备，需要具备稳定可靠的运行保障，因此需要规定逆变器的可靠性指标、寿命要求等，以提高逆变器的使用寿命和可靠性。
三、逆变器技术标准的性能指标1. 逆变器的转换效率：规定逆变器在额定工况下的最低转换效率要求，以提高逆变器的能源利用效率。
2. 逆变器的输出波形：规定逆变器输出波形的谐波失真率、总谐波畸变率等指标，确保逆变器输出的交流电能质量。
3. 逆变器的最大功率输出：规定逆变器在额定工况下的最大功率输出，以满足各种应用场景的需求。
4. 逆变器的响应时间：规定逆变器从直流输入到交流输出的响应时间，确保逆变器对输入信号的快速响应能力。
四、逆变器技术标准的安全标准1. 逆变器的绝缘电阻：规定逆变器绝缘电阻的测试方法和要求，以确保逆变器在运行过程中不会发生绝缘故障。
2. 逆变器的过流保护：规定逆变器在过载或短路情况下的保护措施和响应速度，以确保逆变器工作时不会对设备产生损害。
3. 逆变器的过压保护：规定逆变器在过电压情况下的保护措施和响应速度，以确保逆变器在异常情况下能够及时切断输出。
五、结语逆变器技术标准的制定对于推动逆变器技术的发展、提升清洁能源利用效率具有积极意义。
本文所提出的逆变器技术标准的基本要求、性能指标、安全标准等方面，可为逆变器技术标准的制定提供参考，推动逆变器技术的进一步提升和规范化发展。
华为光伏逆变器的主要技术指标
华为光伏逆变器的主要技术指标——深圳恒通源1、输出电压的稳定度在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。
但是蓄电池受自身充放电的影响，其输出电压的变化范围较大，如标称12V的蓄电池，其电压值可在10．8～14．4V之间变动(超出这个范围可能对蓄电池造成损坏)。
对于一个合格的逆变器，输入端电压在这个范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。
2、输出电压的波形失真度对正弦波逆变器，应规定允许的最大波形失真度(或谐波含量)。
通常以输出电压的总波形失真度表示，其值应不超过5％(单相输出允许l0％)。
由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗，如果逆变器波形失真度过大，会导致负载部件严重发热，不利于电气设备的安全，并且严重影响系统的运行效率。
3、额定输出频率对于包含电机之类的负载，如洗衣机、电冰箱等，由于其电机最佳频率工作点为50Hz，频率过高或者过低都会造成设备发热，降低系统运行效率和使用寿命，所以逆变器的输出频率应是一个相对稳定的值，通常为工频50Hz，正常工作条件下其偏差应在±l％以内。
4、负载功率因数表征逆变器带感性负载或容性负载的能力。
正弦波逆变器的负载功率因数为0．7～0．9，额定值为0．9。
在负载功率一定的情况下，如果逆变器的功率因数较低，则所需逆变器的容量就要增大，一方面造成成本增加，同时光伏系统交流回路的视在功率增大，回路电流增大，损耗必然增加，系统效率也会降低。
5、逆变器效率逆变器的效率是指在规定的工作条件下，其输出功率与输入功率之比，以百分数表示，一般情况下，光伏逆变器的标称效率是指纯阻负载，80％负载情况下的效率。
由于光伏系统总体成本较高，在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。
详细逆变电路原理分析
电容C和电感L、电阻R构成并联谐振
电路，所以称这种电路为并联谐振式逆
变电路。
本电路采用负载换流，即要求负载 电流超前电压，因此，补偿电容应使负 载过补偿，使负载电路工作在容性小失 图4.6.1 并联谐振式逆变电路的原理图
谐情况下。
详细逆变电路原理分析
２、工作原理：
并联谐振式逆变电路属电流型，故 其交流输出电流波形接近矩形波，其中 包含基波和各次谐波。
2、工作原理
3 、电路参数计算
4.5.2 串联谐振式逆变电路
1、电路结构
2、工作原理
返
回
详细逆变电路原理分析
4.5.1 并联谐振式逆变电路 大滤波电感
１、电路结构:
小电感，限制晶闸 管电流上升率
• 负载为中频电炉，实际上是一个感
应线圈，图中L和R串联为其等效电路。 因为负载功率因数很低，故并联补偿电 容器C。
图4.3.1 电压型半桥逆变电路及其电压电流波形 详细逆变电路原理分析
优点： 简单，使用器件少； 缺点：
1）交流电压幅值仅为Ud/2； 2）直流侧需分压电容器； 3）为了使负载电压接近正弦波通常在输出端要 接LC滤波器，输出滤波器LC滤除逆变器输 出电压中的高次谐波。
应用：用于几kW以下的小功率逆变电源；
详细逆变电路原理分析
4.1.1逆变器的性能指标
（1）谐波系数HF：谐波分量有效值同基波分量有致值 之比。
（2）总谐波系数：总谐波系数表征了一个实际波形 同其基波的接近程度。 （3）逆变效率 （4）单位重量的输出功率:衡量逆变器输出率密度的 指标。 （5）电磁干扰（EMI）和电磁兼容性（EMC）
详细逆变电路原理分析
π+θ≤ωt≤2π 期 间 ， T2 和 T3 才 导 通 。
太阳能逆变器技术参数表
太阳能逆变器技术参数表技术参数是评估太阳能逆变器性能和质量的重要指标。
在太阳能发电系统中，逆变器起着将太阳能电池板产生的直流电转换为交流电的关键作用。
因此，了解逆变器的技术参数对于选择合适的逆变器以及确保系统正常运行至关重要。
1. 输入参数：1.1 输入电压范围：逆变器可接受的直流电压范围。
一般来说，太阳能电池板会产生不稳定的直流电，而逆变器需要在一定的电压范围内工作。
输入电压范围的宽度越大，逆变器适应不同工况的能力越强。
1.2 最大输入电压：逆变器可接受的最大直流电压。
超过这个电压会导致逆变器无法正常工作，甚至损坏。
1.3 启动电压：逆变器开始工作所需的最低直流电压。
低于这个电压，逆变器将无法启动。
1.4 MPP追踪电压范围：逆变器能够进行最大功率点（Maximum Power Point，MPP）追踪的电压范围。
太阳能电池板的输出功率与其电压和电流相关，逆变器需要根据当前太阳能电池板的工作状态调整工作点，以实现最大的能量转换效率。
2. 输出参数：2.1 额定输出功率：逆变器能够持续输出的交流功率。
这是选择逆变器时需要考虑的重要参数，应该与系统设计功率匹配。
2.2 峰值输出功率：逆变器能够瞬时输出的最大交流功率。
在某些情况下，太阳能电池板可能会产生超过额定功率的能量，逆变器需要能够承受这种瞬时功率。
2.3 输出电压范围：逆变器输出的交流电压范围。
交流电压需要符合当地电网的要求，以便太阳能发电系统能够正常并安全地并网。
2.4 输出频率范围：逆变器输出的交流频率范围。
交流频率也需要符合当地电网的标准，以确保太阳能发电系统与电网同步运行。
3. 效率参数：3.1 最大转换效率：逆变器将太阳能电池板输出的直流电转换为交流电的最大效率。
这是评估逆变器性能的重要指标，效率越高，系统的发电效率越高。
3.2 欧洲效率：逆变器在不同负载条件下的平均效率。
欧洲效率可以反映逆变器在实际工作中的效率表现。
3.3 开路电压电压降：逆变器将直流电转换为交流电时，电压会有一定的损耗。
光伏电站逆变器效率标准
光伏电站逆变器效率标准光伏电站的逆变器是将光伏电池板产生的直流电转换为交流电的设备。
逆变器的性能和效率对整个光伏电站的发电能力和经济性至关重要。
逆变器的效率标准是评估其转换效率和能量损耗程度的依据。
在国际上，逆变器的效率标准一般参考以下几个指标：1. 峰值效率（Peak efficiency）：峰值效率是指逆变器在特定工作条件下的最高转换效率。
这个指标通常在理想情况下取得，例如低温、高辐照度等。
峰值效率相对较高的逆变器可以实现更高的能量转换效率，并提供更高的发电能力。
2. 欧洲效率（European efficiency）：欧洲效率是指逆变器在实际工作条件下的转换效率。
它通常在标准测试条件（STC）下进行测量，包括特定温度、光照度和电压范围等。
欧洲效率考虑了逆变器在实际使用环境中的性能表现，更准确地反映了逆变器的工作效率。
3. 加权效率（Weighted efficiency）：加权效率是根据逆变器在不同工作条件下的功率输出进行加权计算得到的平均效率。
不同时间段和天候条件下的光照度和温度都会对逆变器的工作产生影响，加权效率可以更全面地评估逆变器的实际转换效率。
除了上述指标，一些国家和地区还会制定更为严格的逆变器效率标准，例如：1. 美国太阳能电力协会（SEPA）的效率标准：SEPA制定了逆变器的最低效率标准，要求逆变器有较高的转换效率和系统可靠性。
例如，SEPA评估的逆变器类型中，交流旁路型逆变器的标准要求其峰值效率达到94.5%，而直流旁路型逆变器的标准要求其峰值效率达到95%。
2. 德国太阳能电池协会（BSW-Solar）的效率标准：BSW-Solar为太阳能发电设备制定了一系列标准，包括逆变器的效率要求。
例如，逆变器的欧洲效率在全负载工作状态下应达到至少94%，而在低负载工作状态下应达到至少90%。
3. 日本电力技术协会（JET）的效率标准：JET为太阳能设备制定了有效利用太阳能的标准。
逆变器的转换效率要求在日本不同地区略有差异，例如在箱根地区，逆变器的转换效率要求在100W至20kW的输出功率范围内为95%以上。
逆变器基础知识
PART 04
逆变器的性能指标
REPORTING
WENKU DESIGN
输出电压范围
输出电压范围
逆变器的输出电压范围决定了其能够适应的负载范围。一般来说， 输出电压范围越宽，逆变器的应用场景就越丰富。
逆变器基础知识
https://
REPORTING
• 逆变器概述 • 逆变器的主要部件 • 逆变器的应用场景 • 逆变器的性能指标 • 逆变器的常见问题与维护 • 逆变器的发展趋势与未来展望
目录
PART 01
逆变器概述
REPORTING
WENKU DESIGN
定义与作用
按输出波形
可分为正弦波逆变器和方 波逆变器。
按应用领域
可分为并网逆变器、离网 逆变器、储能逆变器等。
逆变器的工作原理
01
02
03
04
整流
将输入的直流电通过整流电路 转换为脉动直流电。
滤波
通过滤波电路平滑输出脉动直 流电，得到更加稳定的直流电
。
逆变
将稳定的直流电输入到逆变电 路中，转换为交流电。
调制与控制
噪音与振动
噪音
逆变器运行时的噪音水平是衡量其性能的重要指标之一。低噪音的逆变器能够减少对环境的干扰，提高运行舒适 度。
振动
逆变器运行时的振动水平也是衡量其性能的重要指标之一。高振动的逆变器不仅会影响其自身寿命，还会对周围 设备和人员造成安全隐患。
PART 05
逆变器的常见问题与维护
REPORTING
在UPS中，逆变器起到将直流电转换为交流电的作用，以确保输出电源的质量和 稳定性。UPS对于保障关键设施的可靠性和安全性具有重要作用，而逆变器技术 的发展则有助于提高UPS的性能和能效。
电力电子技术41逆变
4.1.1 逆变器的基本原理
3. 斩控调制方式
②脉冲频率调制（PFM）：
u
这种控制方式是指调制脉
冲宽度和幅值固定不变，而
o
t
脉冲调制频率可调。基于PFM 控制的逆变器输出波形如图
b)
4-5b所示。PFM控制方式由于
需要很宽的开关频率变化范
围，考虑到输出滤波器设计
的困难，因此在逆变器中一
般较少采用。
显然，采用SPM控制方式时，逆变 器输出方波的幅值即逆变器直流侧 电压（或电流）的幅值恒定。
4.1.1 逆变器的基本原理
1. 方波变换方式
采用SPM变换方式时，由于逆变器输出方波的幅值一定，因此逆 变器直流侧可采用较为简单的不变幅值的直流电源整流输入方 式（如二极管整流电路）。
但是SPM方式由于需要调节方波的导通角，因而需要采用快速功 率元件（如IGBT等）
方波逆变器常采用脉冲幅值调制（PAM）控制 阶梯波逆变器常采用移相叠加或多电平控制 正弦波逆变器则常采用脉冲宽度调制（PWM）控制
3. 按逆变器功率电路结构形式的不同，逆变器可分为半桥逆变器、 全桥逆变器、推挽式逆变器等。
4. 按逆变器功率电路的功率器件的不同，逆变器可分为半控型逆 变器和全控型逆变器。
4.1 概述
许多场合下，电网提供的50Hz工频电源不能满足负载的特殊需 要，要用交直交变频电路进行电能变换。如感应加热，根据加 热工艺和对象的不同，所需感应加热电源的频率范围从几百Hz 到几千Hz。
交流电机为了获得良好的调速特性需要频率可变的电源，这些 电源的核心就是逆变电路。
有些负载虽然也用工频电源供电，但对电源的频率稳定性、波 形畸变等有严格要求，且绝不允许瞬时停电。比如对于计算机 一类的负载，特别是银行、证券公司、医院以及大型计算机中 心的计算机，瞬时的停电会带来严重后果。因此，需要不间断 电源（Uninterruptable Power Supply——UPS），其核心就 是逆变电路。
逆变器测试内容 -回复
逆变器测试内容-回复逆变器测试内容包括输入电压测试、输出电压测试、输出波形测试、效率测试、过载测试、温度测试和各种保护功能的测试等。
1. 输入电压测试：逆变器的输入电压通常是直流电压，测试时需要检查输入电压是否符合逆变器的额定输入电压范围。
测试人员应使用电压表或万用表等设备测量输入电压，确保其稳定在额定电压范围内。
2. 输出电压测试：输出电压是逆变器将直流电转换为交流电的关键输出参数之一。
在测试过程中，需要检查逆变器的输出电压是否稳定在额定输出电压范围内。
测试人员可以使用示波器来监测逆变器的输出波形，并使用专业电压表或万用表来准确测量输出电压。
3. 输出波形测试：逆变器的输出波形应尽可能接近正弦波，以确保逆变器可以有效地供电给各种负载设备。
测试人员可以使用示波器捕捉逆变器输出的波形，并与标准正弦波进行比较，以评估逆变器的波形质量。
4. 效率测试：逆变器的效率是一个重要的性能指标，它衡量了逆变器将输入电能转换为输出电能的能力。
在效率测试中，测试人员需要测量逆变器在不同负载条件下的输入功率和输出功率，并计算出逆变器的效率。
常用的方法是使用功率计或电能表来测量电能的转换效率。
5. 过载测试：逆变器需要能够应对瞬态过载或持续过载的负载情况，以确保其正常工作并保护其自身。
在过载测试中，测试人员可以逐渐增加逆变器的输出负载，直到逆变器无法正常工作或引发保护机制。
这有助于确定逆变器的额定负载能力和过载保护功能的可靠性。
6. 温度测试：逆变器在长时间运行时可能会产生一定的热量，因此需要进行温度测试以评估其散热性能和工作温度范围。
测试人员可以使用温度计或红外线测温仪来测量逆变器的各个部件的温度，以确保其在正常工作条件下不会过热，从而影响逆变器的性能和寿命。
7. 保护功能测试：逆变器通常具有多种保护功能，例如过压保护、欠压保护、过载保护、短路保护等。
在保护功能测试中，测试人员需要模拟各种异常情况，并观察逆变器是否能正确地触发保护机制。
逆变器参数解读
逆变器参数解读逆变器是一种电气设备，用于将直流电转换为交流电。
在现代电力系统中，逆变器扮演着至关重要的角色。
而了解逆变器的参数对于正确选择、安装和使用逆变器至关重要。
本文将从逆变器的工作原理、常见参数和其解读三个方面来详细解读逆变器的参数。
一、逆变器的工作原理逆变器是利用电子器件，将直流电源转换为交流电源的一种电气设备。
典型的逆变器由整流器、滤波器和逆变器三部分组成。
整流器将交流电源转换为直流电源，滤波器则对直流电源进行滤波处理，去除电源中的噪声和干扰。
逆变器将经过处理的直流电源转换为纯正弦交流电源，以供各种电气设备使用。
二、逆变器的常见参数1. 额定功率：逆变器的额定功率是指逆变器能够稳定输出的交流电功率。
通常以千瓦（kW）为单位表示。
在选购逆变器时，需根据实际需求选择适当的额定功率，以确保逆变器能够满足电气设备的需求。
2. 输入电压范围：逆变器的输入电压范围是指逆变器能够接受的直流电输入电压范围。
通常以伏特（V）为单位表示。
输入电压范围决定了逆变器能够适用的电源类型和应用场景。
3. 输出电压和频率：逆变器的输出电压和频率是指逆变器输出的交流电的电压和频率。
通常输出电压为220V或110V，输出频率为50Hz或60Hz。
这两个参数与实际用电设备的要求密切相关。
4. 效率：逆变器的效率是指逆变器将输入直流电转换为输出交流电的能量转换效率。
通常以百分比表示。
高效率的逆变器能够减少能源损耗，降低能源成本。
5. 保护功能：逆变器通常具有多种保护功能，如过载保护、短路保护、过压保护和低压保护等。
这些保护功能可以有效保护逆变器和电气设备，延长设备寿命。
三、逆变器参数的解读1. 额定功率是逆变器最重要的参数之一，它直接关系到逆变器的输出能力。
在选择逆变器时，需要根据实际用电负荷来确定适当的额定功率，不能盲目追求高功率，以免因功率不匹配而导致设备损坏或能源浪费。
2. 输入电压范围是逆变器适用性的重要指标之一，它决定了逆变器适用的电源类型和应用场景。
逆变器scr短路电流比
逆变器SCR短路电流比1. 什么是逆变器？逆变器是一种电子设备，用于将直流电转换为交流电。
在太阳能发电、风能发电等可再生能源系统中，逆变器起着关键的作用。
它将太阳能电池板或风力发电机产生的直流电转换为交流电，以供给家庭、工业和商业用电。
逆变器的核心部件是可控硅（Silicon Controlled Rectifier，SCR）。
可控硅是一种半导体器件，具有控制开关的能力，可以使电流在正半周和负半周的某个角度开始导通。
逆变器通过控制可控硅的导通和截止，实现将直流电转换为交流电的功能。
2. SCR短路电流比的概念SCR短路电流比是逆变器性能的一个重要指标。
它是指在逆变器输出短路状态下，逆变器输出电流与额定输出电流之间的比值。
短路电流比越小，说明逆变器在短路状态下的输出电流越小，其性能越好。
短路电流比的计算公式如下：短路电流比 = 短路电流 / 额定输出电流一般来说，逆变器的短路电流比应尽可能小于1，以确保逆变器在短路状态下能够正常工作，并且不会对系统产生过大的负荷。
3. 影响逆变器SCR短路电流比的因素逆变器SCR短路电流比受到多种因素的影响。
以下是几个主要的因素：3.1 逆变器设计逆变器的设计对SCR短路电流比有着重要影响。
设计合理的逆变器能够降低短路电流比，提高逆变器的性能。
在设计逆变器时，需要考虑逆变器的电路拓扑、控制策略、电流传感器等因素，以确保逆变器在短路状态下能够正常工作。
3.2 可控硅参数可控硅的参数也会对SCR短路电流比产生影响。
可控硅的导通角度和关断角度的选择，以及可控硅的电流承载能力等参数，都会直接影响逆变器的短路电流比。
合理选择可控硅的参数，可以降低短路电流比，提高逆变器的性能。
3.3 负载特性逆变器的负载特性也会对SCR短路电流比产生影响。
不同的负载对逆变器的响应不同，可能会导致短路电流比的变化。
因此，在设计逆变器时需要充分考虑负载特性，以确保逆变器在不同负载下都能够正常工作。
逆变器效率计算
逆变器效率计算逆变器效率是衡量逆变器性能的重要指标之一。
逆变器是将直流电能转换为交流电能的设备，广泛应用于太阳能电池板、风力发电等可再生能源系统中。
逆变器效率的高低直接关系到系统的能量转换效率和经济效益。
逆变器效率的计算是通过比较输出交流功率和输入直流功率的比值来确定的。
输出交流功率是指逆变器输出的交流电能，而输入直流功率则是指逆变器输入的直流电能。
逆变器效率的计算公式为：逆变器效率 = 输出交流功率 / 输入直流功率× 100%逆变器效率通常以百分比表示，数值越高表示逆变器的能量转换效率越高。
要提高逆变器的效率，可以从以下几个方面入手：1. 选用高效的逆变器：市场上有各种不同效率等级的逆变器可供选择。
一般而言，效率较高的逆变器价格也相对较高，但其能够更有效地将直流电能转换为交流电能，从而提高系统的总体效率。
2. 适当选择逆变器的额定功率：逆变器的额定功率应根据实际应用需求来选择，避免过大或过小的额定功率。
过大的额定功率会导致逆变器负载率较低，影响其效率；过小的额定功率则可能导致逆变器长时间工作在满负荷状态下，降低其效率和寿命。
3. 提高逆变器的工作温度：逆变器的工作温度对其效率有较大影响。
一般而言，逆变器的效率随温度的升高而降低。
因此，在安装逆变器时应尽量选择通风良好、散热条件较好的位置，避免逆变器长时间暴露在高温环境中工作。
4. 优化逆变器的运行策略：逆变器的运行策略也会影响其效率。
合理地设置逆变器的启停时间、负载分配等参数，可以最大程度地提高逆变器的效率。
此外，还可以考虑使用最大功率点跟踪（MPPT）技术，使逆变器在不同光照条件下都能够实现最佳的能量转换。
5. 定期检查和维护逆变器：逆变器在长时间运行后可能会出现故障或损坏，导致效率下降。
因此，定期对逆变器进行检查和维护是必要的。
检查逆变器的电气连接是否松动、散热器是否堵塞等问题，并及时进行修复或清理，以保持逆变器的正常运行状态。
光伏电站逆变器效率标准
光伏电站逆变器效率标准一、转换效率转换效率是衡量逆变器将太阳能转换为电能的重要指标。
逆变器的转换效率越高，意味着它能够更好地利用太阳能，减少能源损失。
一般来说，逆变器的转换效率应在85%以上。
二、负载效率负载效率是指逆变器在特定负载条件下的输出功率与输入功率的比值。
逆变器的负载效率应大于90%，以确保在各种负载条件下都能提供稳定的电力输出。
三、峰值效率峰值效率是指逆变器在最大负载时的效率。
这个指标对于评估逆变器的性能非常重要，因为在实际运行中，逆变器可能需要承受较高的负载。
峰值效率越高，意味着逆变器在重载情况下也能保持较高的效率。
四、启动效率启动效率是指逆变器在启动过程中的效率。
逆变器的启动效率是衡量其响应速度和启动性能的重要指标。
高效的逆变器应在短时间内完成启动，并迅速达到最大功率输出。
五、温度影响温度对逆变器的性能和稳定性有一定影响。
高温会导致逆变器的效率和可靠性降低，因此需要对其进行温度控制。
高效的逆变器应在各种温度条件下都能保持稳定的性能。
六、谐波失真谐波失真是指逆变器输出电流或电压波形中的谐波分量。
谐波失真会导致电力系统的波形失真，对电力设备产生负面影响。
为了确保电力系统的稳定运行，逆变器的谐波失真应符合相关标准。
七、可靠性可靠性是衡量逆变器在长期使用过程中稳定性的重要指标。
高效的逆变器应具有较高的可靠性，能够在恶劣环境下稳定运行。
此外，逆变器的维护和维修成本也应较低，以降低运营成本。
八、耐候性耐候性是指逆变器在自然环境下的适应能力。
由于光伏电站通常位于室外环境，因此逆变器需要能够承受各种气候条件（如高温、低温、潮湿、风沙等）的考验。
高效的逆变器应具有较好的耐候性，以确保在各种环境下都能稳定运行。
逆变器峰值系数
逆变器峰值系数引言：在电力系统中，逆变器是将直流电转换为交流电的设备。
逆变器的性能指标之一是峰值系数，它是衡量逆变器输出电压波形的峰值与有效值之比。
峰值系数的大小直接影响到逆变器的输出质量和稳定性。
本文将介绍逆变器峰值系数的概念、计算方法以及其在不同领域的应用。
一、逆变器峰值系数的概念逆变器峰值系数是指逆变器输出电压波形的峰值与有效值之比。
它是衡量逆变器输出波形的峰值过高程度的一个重要指标。
峰值系数越小，说明逆变器输出的电压波形越接近正弦波形，输出质量越高。
二、逆变器峰值系数的计算方法逆变器峰值系数的计算方法是通过测量逆变器输出电压的峰值和有效值来得出。
具体的计算公式如下：峰值系数 = 逆变器输出电压的峰值 / 逆变器输出电压的有效值通过测量逆变器输出电压的峰值和有效值，并代入上述公式，即可得到逆变器的峰值系数。
三、逆变器峰值系数的影响因素逆变器峰值系数的大小受多种因素影响，包括逆变器的设计、负载类型以及运行状态等。
以下是几个影响逆变器峰值系数的主要因素：1. 逆变器设计：逆变器的设计参数会直接影响其输出波形的质量。
合理的设计可以降低峰值系数，提高逆变器的输出质量。
2. 负载类型：不同类型的负载对逆变器输出波形的要求不同。
对于灯具等纯阻性负载，要求输出波形接近正弦波，因此需要较小的峰值系数。
而对于电动机等感性负载，对输出波形的要求较低，峰值系数可以适当增大。
3. 运行状态：逆变器在不同负载和工况下的运行状态也会对峰值系数产生影响。
例如，在逆变器负载较大时，由于逆变器需要提供更大的输出功率，可能导致峰值系数增大。
四、逆变器峰值系数的应用逆变器峰值系数在电力系统中有着广泛的应用。
以下是几个主要的应用领域：1. 太阳能逆变器：太阳能逆变器将太阳能电池板产生的直流电转换为交流电，供给家庭和工业用电。
太阳能逆变器的峰值系数对于保证系统的输出质量和稳定性非常重要。
2. 风力发电逆变器：风力发电逆变器将风力发电机产生的直流电转换为交流电。
