《工程岩块试验》

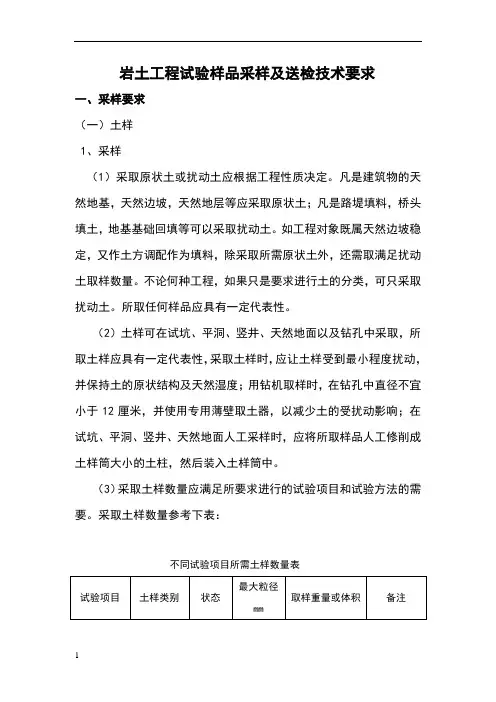

岩土工程试验样品采样及送检技术要求
岩土工程试验样品采样及送检技术要求一、采样要求（一）土样1、采样（1）采取原状土或扰动土应根据工程性质决定。
凡是建筑物的天然地基，天然边坡，天然地层等应采取原状土；凡是路堤填料，桥头填土，地基基础回填等可以采取扰动土。
如工程对象既属天然边坡稳定，又作土方调配作为填料，除采取所需原状土外，还需取满足扰动土取样数量。
不论何种工程，如果只是要求进行土的分类，可只采取扰动土。
所取任何样品应具有一定代表性。
（2）土样可在试坑、平洞、竖井、天然地面以及钻孔中采取，所取土样应具有一定代表性，采取土样时，应让土样受到最小程度扰动，并保持土的原状结构及天然湿度；用钻机取样时，在钻孔中直径不宜小于12厘米，并使用专用薄壁取土器，以减少土的受扰动影响；在试坑、平洞、竖井、天然地面人工采样时，应将所取样品人工修削成土样筒大小的土柱，然后装入土样筒中。
（3）采取土样数量应满足所要求进行的试验项目和试验方法的需要。
采取土样数量参考下表：不同试验项目所需土样数量表注：1 土样体积φ10×20cm指标准取样筒一筒数量。
2 表中所列“取样重量或体积”均指对应项目一组土样所需数量，如工程需要做多种状态、方法试验时，应视具体情况多取样品。
3 特殊试验项目的取样数量，可酌量采取。
4 做原状土的力学试验后的多余扰动土，可供做重塑土或其他物理试验项目，可少取扰动土，但击实试验例外。
2、土样的封装（1）原状土还是要保持天然含水量的扰动土，在采取后应立即密封取土筒，不满取土筒的原状土样，土与筒壁之间的缝隙，应以近似天然湿度的扰动土充填后再行密封。
土样筒两端应加盖，取土筒上所有的缝隙均应以胶布封严并涂上融蜡。
如无取土筒，也可将取出的原状土块用纱布包裹后，全部以融蜡浇注，以防土中水分散失。
（2）土样标签，土样筒外应贴有标签，标签上应清楚记录勘察（送样）单位、工程名称、取样（钻孔或探坑）编号、取样地点、取样层位（深度）、土的分类定名、取样人、项目负责人、取样时天气和取样日期、土样原状或扰动等信息。

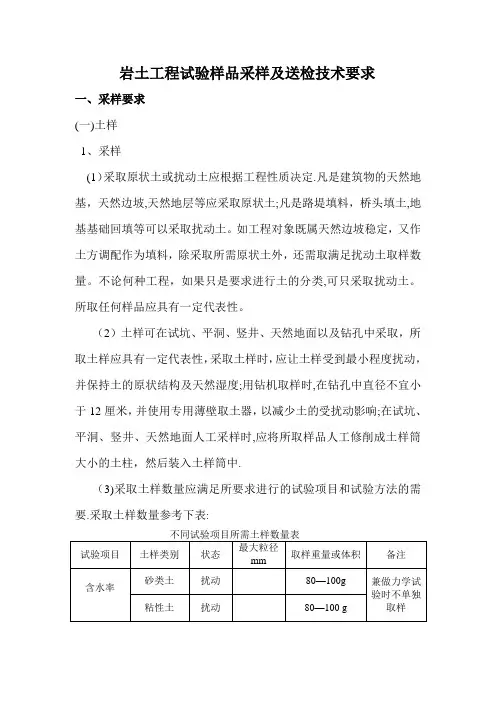

岩土工程试验样品采样及送检技术要求
岩土工程试验样品采样及送检技术要求一、采样要求(一)土样1、采样(1）采取原状土或扰动土应根据工程性质决定.凡是建筑物的天然地基，天然边坡,天然地层等应采取原状土;凡是路堤填料，桥头填土,地基基础回填等可以采取扰动土。
如工程对象既属天然边坡稳定，又作土方调配作为填料，除采取所需原状土外，还需取满足扰动土取样数量。
不论何种工程，如果只是要求进行土的分类,可只采取扰动土。
所取任何样品应具有一定代表性。
（2）土样可在试坑、平洞、竖井、天然地面以及钻孔中采取，所取土样应具有一定代表性，采取土样时，应让土样受到最小程度扰动，并保持土的原状结构及天然湿度;用钻机取样时,在钻孔中直径不宜小于12厘米，并使用专用薄壁取土器，以减少土的受扰动影响;在试坑、平洞、竖井、天然地面人工采样时,应将所取样品人工修削成土样筒大小的土柱，然后装入土样筒中.（3)采取土样数量应满足所要求进行的试验项目和试验方法的需要.采取土样数量参考下表:2 表中所列“取样重量或体积”均指对应项目一组土样所需数量,如工程需要做多种状态、方法试验时，应视具体情况多取样品。
3 特殊试验项目的取样数量,可酌量采取。
4 做原状土的力学试验后的多余扰动土,可供做重塑土或其他物理试验项目，可少取扰动土,但击实试验例外。
2、土样的封装（1）原状土还是要保持天然含水量的扰动土，在采取后应立即密封取土筒，不满取土筒的原状土样,土与筒壁之间的缝隙,应以近似天然湿度的扰动土充填后再行密封。
土样筒两端应加盖，取土筒上所有的缝隙均应以胶布封严并涂上融蜡。
如无取土筒，也可将取出的原状土块用纱布包裹后，全部以融蜡浇注，以防土中水分散失。
（2）土样标签，土样筒外应贴有标签,标签上应清楚记录勘察(送样）单位、工程名称、取样(钻孔或探坑）编号、取样地点、取样层位(深度）、土的分类定名、取样人、项目负责人、取样时天气和取样日期、土样原状或扰动等信息。
每一试样应贴上样品标签,标签用墨水笔书写清楚，贴于土样筒外，标签上用“↑”表示土样上层面方向.如袋装扰动土,标签置于袋内.（3)密封后的土样筒在装箱前应存放于室内阴凉、潮湿和防冻的地方.不需保持天然湿度的扰动土，最好经过风干并稍加粉碎后装入布袋或小木箱内，以免湿土将袋腐蚀以及土中有机物的生成.并应防止盛土布袋或小木箱漏土.3、土样送样单填写土工试验送样单上应填明以下内容：送样单位、工程名称、取样（钻孔或探坑）编号、取样深度（标高)、原状或扰动、取样数量、现场土的鉴定名称、试验项目、试验要求（方法、状态）、取样人、取样日期及送样日期，并经项目负责人审核签字.为便于分析土的物理力学性质与地质时代、成因、地层的相互关系以及资料整理时的土性划分，建议在送样单上填写有关地质资料的符号及说明.送样单一式二份，送样时试验单位签收后，返回送样单位一份。
核电厂工程岩土试验规程
《核电厂工程岩土试验规程》编制说明（征求意见稿）长江水利委员会长江科学院广东省电力设计研究院2019年06月1 项目来源及主要制订单位本标准是根据《国家能源局关于核电标准制（修）订计划的通知》（国能科技(2011)48号）的要求制定的，本项目编号：能源2011H040。
本规程的主编单位为长江水利委员会长江科学院、广东省电力设计研究院。
参编单位为郑州中核岩土工程有限公司、中国科学院武汉岩土力学研究所。
编写组主要成员包括长江科学院邬爱清、朱杰兵、龚璧卫、汪斌、张宜虎、饶锡保、何晓民；广东省电力设计研究院马海毅、徐正元、丁金伟、王玉玲、莫树光；郑州中核岩土工程有限公司张明、吴和平、朱建勇；中国科学院武汉岩土力学研究所李海波、李俊如、罗超文等。
2 编制目的与意义为了满足核电站初可研、可研、初设及施工图设计等各阶段的勘察工作需要，为核电站设计、建造及核安全提供依据，做到技术先进、经济合理、确保工程质量、提高投资效益，在总结国内外核电建设的先进经验及其它行业的先进成果的基础上，遵循核电厂安全法规和导则的有关规定，制订《核电厂工程岩土试验规程》，以指导勘察设计人员合理选择和制定试验方案，准确的开展试验并获取岩土参数，减少工作的盲目性与随意性，增加工作效率，对保证中国核电安全运行及中国核电技术标准体系形成均有重要意义。
3 编制原则1、正确贯彻执行国家的有关法律、法规和方针、政策，并与现行的国家、行业相关工程建设技术标准相协调。
2、认真总结近几十年来国内核电厂岩土试验的研究成果和工程实践经验，借鉴国内外成熟、先进的技术和方法，力争达到安全适用、确保质量、技术先进、经济合理，具有较强的可操作性和实用性。
3、积极、慎重地采用新技术、新方法；经相应级别的测试与鉴定且经实践检验的成熟技术成果，方可列入规程。
4、编制的《核电厂工程岩土试验规程》以下简称“《规程》”，由正文、附录两部分组成，格式与内容以及它们之间的相互关系遵守《标准化工作导则第1部分：标准的结构与编写（GB/T1.1-2009）》规定。

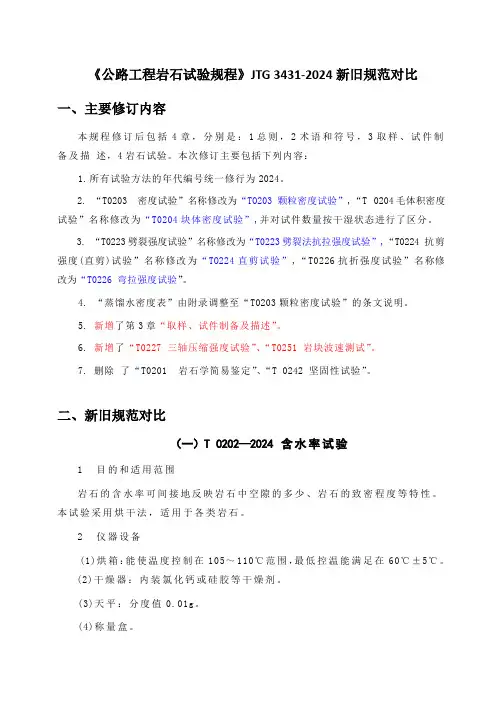

《公路工程岩石试验规程》JTG 3431-2024新旧规范对比
《公路工程岩石试验规程》JTG 3431-2024新旧规范对比一、主要修订内容本规程修订后包括4章，分别是：1 总则，2术语和符号，3取样、试件制备及描述，4岩石试验。
本次修订主要包括下列内容：1. 所有试验方法的年代编号统一修行为2024。
2. “T0203 密度试验”名称修改为“TO203 颗粒密度试验”,“T 0204 毛体积密度试验”名称修改为“T0204块体密度试验”,并对试件数量按干湿状态进行了区分。
3. “T0223劈裂强度试验”名称修改为“T0223劈裂法抗拉强度试验”,“T0224 抗剪强度(直剪)试验”名称修改为“TO224直剪试验”,“T0226抗折强度试验”名称修改为“T0226 弯拉强度试验”。
4. “蒸馏水密度表”由附录调整至“T0203颗粒密度试验”的条文说明。
5. 新增了第3章“取样、试件制备及描述”。
6. 新增了“T0227 三轴压缩强度试验”、“T0251 岩块波速测试”。
7. 删除了“T0201 岩石学简易鉴定”、“T 0242 坚固性试验”。
二、新旧规范对比（一）T0202—2024含水率试验1 目的和适用范围岩石的含水率可间接地反映岩石中空隙的多少、岩石的致密程度等特性。
本试验采用烘干法，适用于各类岩石。
2 仪器设备(1)烘箱：能使温度控制在105～110℃范围，最低控温能满足在60℃±5℃。
(2)干燥器：内装氯化钙或硅胶等干燥剂。
(3)天平：分度值0.01g。
(4)称量盒。
(5)真空抽气设备。
（新增）3 试件制备与描述3.1 试件的制备与描述应符合本规程第3章的有关规定。
（新增）3.2 试件最小尺寸应大于组成岩石最大矿物颗粒直径的10倍，每个试件的质量为40～200g,（2005：每个试件质量一般不小于40g,不大于200g）每组试验试件的数量应为5个。
4 试验步骤4.1 将称量盒放入烘箱内烘干至恒量，称烘干后称量盒的质量m0。
（修改）4.2 将制备好的试件放入已烘干的称量盒内，称烘干前的试件和称量盒的合质量m1。

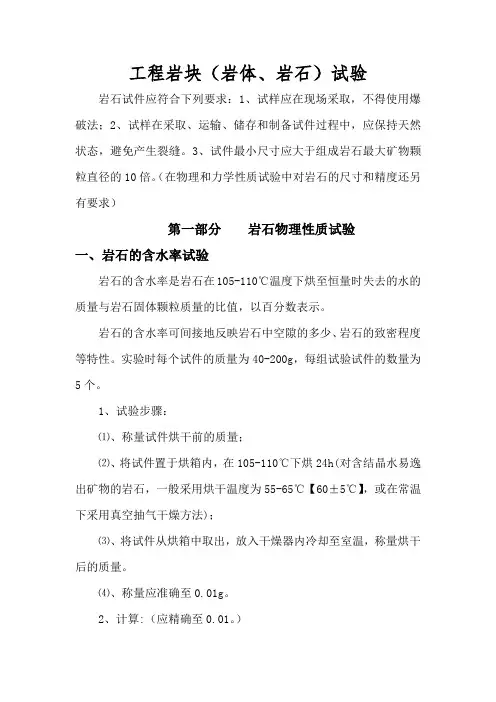

《工程岩块试验》
工程岩块（岩体、岩石）试验岩石试件应符合下列要求：1、试样应在现场采取，不得使用爆破法；2、试样在采取、运输、储存和制备试件过程中，应保持天然状态，避免产生裂缝。
3、试件最小尺寸应大于组成岩石最大矿物颗粒直径的10倍。
（在物理和力学性质试验中对岩石的尺寸和精度还另有要求）第一部分岩石物理性质试验一、岩石的含水率试验岩石的含水率是岩石在105-110℃温度下烘至恒量时失去的水的质量与岩石固体颗粒质量的比值，以百分数表示。
岩石的含水率可间接地反映岩石中空隙的多少、岩石的致密程度等特性。
实验时每个试件的质量为40-200g，每组试验试件的数量为5个。
1、试验步骤：⑴、称量试件烘干前的质量；⑵、将试件置于烘箱内，在105-110℃下烘24h(对含结晶水易逸出矿物的岩石，一般采用烘干温度为55-65℃【60±5℃】，或在常温下采用真空抽气干燥方法)；⑶、将试件从烘箱中取出，放入干燥器内冷却至室温，称量烘干后的质量。
⑷、称量应准确至0.01g。
2、计算:（应精确至0.01。
）岩石的含水率W=(M1-M2)100/msM1—烘干前试件的质量g;M2—烘干后试件的质量g;二、岩石的密度（颗粒密度）试验岩石颗粒密度是岩石在105-110℃温度下烘至恒量时岩石固相颗粒质量与其体积的比值。
岩石的颗粒密度是选择建筑材料、研究岩石风化、评价地基基础工程岩体稳定性及确定围岩压力等必须的计算指标。
试验一般采用容积为100ml的短颈密度瓶进行。
颗粒密度试验的试件往往采用块体密度试验后的试件粉粹成岩粉来完成。
1、试验步骤：⑴、制样。
将岩石用粉粹机粉粹成岩粉，使之全部通过0.25mm 的筛孔，并用磁铁吸去铁屑；⑵、将岩粉放在瓷皿内，放入烘箱用105-110℃烘至恒重，烘干时间一般为6h-12h;⑶、用四分法称取烘干的岩粉两份，每份15g（m1）,用漏斗灌入洗净烘干的密度瓶中，注入试液（蒸馏水、对含水溶性矿物的岩石用煤油）至比重瓶容积的1/2处；⑷、用蒸馏水为试液时，可用煮沸法或真空抽气法排除气体。

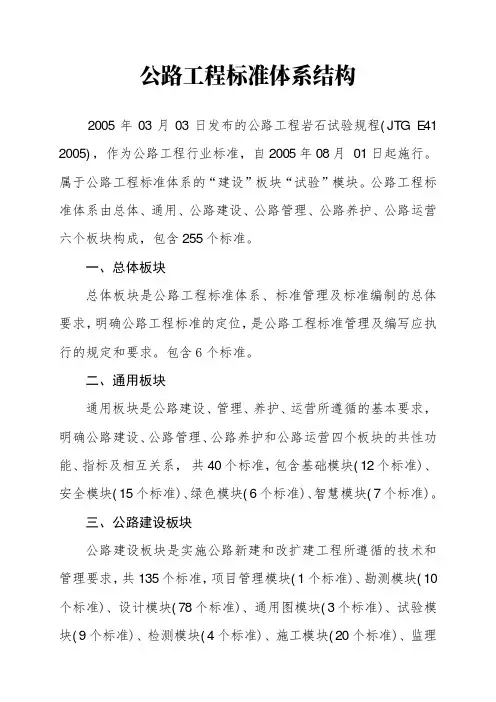

公路工程岩石试验规程(JTG E41 2005)原文+标准体系结构
公路⼯程标准体系结构2005年03月03日发布的公路工程岩石试验规程(JTG E41 2005)，作为公路工程行业标准，自2005年08月 01日起施行。
属于公路工程标准体系的“建设”板块“试验”模块。
公路工程标准体系由总体、通用、公路建设、公路管理、公路养护、公路运营六个板块构成，包含255个标准。
一、总体板块总体板块是公路工程标准体系、标准管理及标准编制的总体要求，明确公路工程标准的定位，是公路工程标准管理及编写应执行的规定和要求。
包含6个标准。
二、通用板块通用板块是公路建设、管理、养护、运营所遵循的基本要求，明确公路建设、公路管理、公路养护和公路运营四个板块的共性功能、指标及相互关系， 共40个标准，包含基础模块(12个标准)、安全模块(15个标准)、绿色模块(6个标准)、智慧模块(7个标准)。
三、公路建设板块公路建设板块是实施公路新建和改扩建工程所遵循的技术和管理要求，共135个标准，项目管理模块(1个标准)、勘测模块(10个标准)、设计模块(78个标准)、通用图模块(3个标准)、试验模块(9个标准)、检测模块(4个标准)、施工模块(20个标准)、监理模块(1个标准)、造价模块(9个标准)。
四、公路管理公路管理板块是公路管理和运政执法所遵循的技术和管理要求，共4个标准，站所模块(1个标准)、信息系统模块(2个标准)、执法模块(2个标准)。
五、公路养护公路养护板块是公路既有基础设施维护所遵循的技术和管理要求，共47个标准，综合模块(16个标准)、检测评价模块(12个标准)、养护决策模块(1个标准)、养护设计模块(4个标准)、养护施工模块(8个标准)、养护施工模块(6个标准)。
六、公路运营板块公路运营板块是公路运营、出行服务和智能化所遵循的技术、管理和服务要求，共17个标准，运营监测模块(6个标准)、出行服务模块(3个标准)、收费服务模块(4个标准)、应急处置模块(2个标准)、车路协同模块(1个标准)、造价模块(1个标准)。
水利水电工程岩石试验规程[SL264-2001]条文说明
![水利水电工程岩石试验规程[SL264-2001]条文说明](https://img.taocdn.com/s3/m/4f47fa75f46527d3240ce0a9.png)
点荷载强度试验
岩石点荷载强度试验是指将岩石试件置于点荷载试验仪
上下两个球端圆锥之间 施加集中载荷直至试件破坏 以测定岩石
点荷载强度指数和各向异性指数的一种试验方法 该试验方法成
式中
煤油密度 纯水密度 瓶和煤油总质量 瓶和纯水总质量 比重瓶质量
块体密度试验
岩石块体密度是试件质量与试件体积的比值 根据岩石 含水状态 岩石块体密度可分为天然密度 干密度和饱和密度
选择试验方法时应主要考虑试件制备的难度和水对岩石的影 响
密封法试验当以石蜡为密封材料时 由于石蜡的融点较高 在 蜡封过程中会引起试件含水量的变化 同时试件也会产生干缩 这
岩体变形试验
承压板法试验 狭缝法试验 单 双 轴压缩法试验 钻孔径向加压法试验 隧洞液压枕径向加压法试验 隧洞水压法试验
岩体强度试验
混凝土与岩体接触面直剪试验 结构面直剪试验 结构面直剪蠕变试验 岩体直剪试验 岩体三轴压缩试验 岩体载荷试验
岩体应力测试
孔壁应变法测试 孔底应变法测试 孔径变形法测试 水压致裂法测试 表面应变法测试
中存在层面时 加载方向应分别平行层面和垂直层面 以获取各向 异性岩石的最小和最大点荷载强度指数
图 各向异性岩石试验的加载方向
垂直层面 平行层面
本条规定了有效试验的判定方法 当破坏面未通过两加 载点时 认为试验是无效的 图
对非标准试件 在计算点荷载强度指数 时 引入了等价 岩心直径 的概念 并对径向试验 轴向试验 方块体和不规则块
单轴抗压强度试验
岩石单轴抗压强度是试件在无侧限条件下受轴向力作用 破坏时单位面积所承受的载荷 本试验采用直接压坏试件的方法 确定岩石单轴抗压强度 也可以在一个试件上先进行岩石单轴压 缩变形试验后再将试件压坏 测定岩石单轴抗压强度
DLJ204—81SLJ2—81水利水电工程岩石试验规程(试行)
前言第一章总则(G100-81)第二章岩石试验工作基本要求(G200-81)第三章岩块试验(G300-81)第四章岩体变形试验(G400-81)第五章岩体强度试验(G500-81)第六章岩体应力测试(G600-81)第七章试验成果整理要求和方法(G700-81)附录一试料采取与管理附录二试洞开挖与地质描述附录三液压千斤顶和液压枕及滚轴排的率定附录四测试工作注意事项附录五岩石试验常用名词、术语、符号、单位表附录六常用SI制、公制、英制换算打印刷新水利水电工程岩石试验规程（试行）DLJ204—81SLJ2—81关于颁发试行《水利水电工程钻孔抽水试验规程》、《水利水电工程岩石试验规程》和《水利水电钻探规程》的通知(81)电水字第9号(81)水规字第15号为加强技术管理，提高地勘工作质量，于一九七五年组织长江流域规划办公室进行了抽水试验规程的修订，一九七六年组织水利电力部第四工程局勘测设计研究院、长江流域规划办公室长江水利水电科学研究院、黄河水利委员会水利科学研究所、云南省电力局设计院科研所进行了岩石试验规程的修订，一九七八年组织东北、成都、西北勘测设计院进行了钻探规程的修订。
在修订过程中进行了深入调查研究，比较试验和征求意见。
现批准《水利水电工程钻孔抽水试验规程》DLJ203—81、SLJ1—81，《水利水电工程岩石试验规程》DLJ204—81、SLJ2—81，《水利水电钻探规程》DLJ205—81、SLJ3—81颁发试行。
它们与一九七八年颁发试行的地质测绘规程、钻孔压水试验规程；天然建筑材料勘察规程、施工地质规程、地质勘察资料内业整理规程和即将颁发的电法勘探规程、地震勘探规程、测井规程均属于水利水电工程地质勘察规范的一套规程范围之内。
请你们加强经验总结和科学研究工作，在试行过程中，如发现有不妥和需要补充之处，请函告电力工业部水力发电建设总局和水利部规划设计管理局。
1981年2月19日前言《水利水电工程岩石试验规程》是根据原水利电力部规划设计院(76)规勘04号文的要求进行修订的。
新版GBT 50266-2013《工程岩体试验方法标准》培训
青岛市勘察测绘研究院检测中心 青岛海泊尔建设工程检测有限公司
二零一四年二月
李鹏
综述
新版《工程岩体试验方法标准》编号为GB/T 50266-2013， 自2013年9月1日起实施。-99同时废止。
其中我们应用最多的单轴抗压强度试验、点荷载强度试验、 岩体/岩块声波速度测试等章节无太大变化。
1单轴抗压强度试验
GB/T 50266-99
GB/T 50266-2013
GB/T 50266-99 GB/T 50266-2013
2点荷载强度试验
2点荷载强度试验
2点荷载强度 试验
3承压板法岩体 变形试验
承压板法变形试验根据 试验成果可计算岩体弹 性（变形）模量，勘察 规范里的载荷试验一节 有浅层平板载荷试验及 深层平板载荷试验试验 成果计算土层变形模量 的公式，这个公式与其 基本一致。
3承压板法岩体 变形试验
岩石声波测试
4、地质描述包括的内容
①测区岩石名称、结构及主要矿物成分； ②结构面产状、宽度、充填物性状、延伸方向及其与测线的相互关系； ③测区地质展示图及剖面图； ④钻孔柱状图；
5、岩体表面声波测试准备的规定
①测点应进行编号，测点表面应修凿平整； ②测量震源与换能器中心的距离应准确至0.01m； ③纵波换能器与岩体应采用清水、黄油、凡士林或石膏材料进行耦合。 ④横波换能器与岩体应采用铝箔或铜箔进行耦合
⑤采用折射波法（即平透法）时，将换能器布置在试件同一侧，并用游标卡尺测量发 射换能器与试件接触面的中心点到接收换能器与试件接触面的中心点之间的距离； ⑥非受力状态下，测试时应将试件置于测试架上，对发射和接收换能器施加约50kPa 的压力，测试纵波或横波在试件中的传播时间；
⑦根据需要，进行受力状态下的声波测试，宜与单轴压缩变形试验同时进行。测试时 应采用承压式声波换能器，测定试件受力方向纵波或横波在试件中的传播时间； ⑧更换换能器时，按①规定测定仪器系统的零延时； ⑨距离测量应准确至0.1mm,时间测量应准确至0.1μs；
1、分类以及适用
①纵波速度测试； ②横波速度测试； 适用于能制成规则试件的各类岩石。
2、主要仪器和设备
<1>钻石机、锯石机、磨石机； <2>岩石声波参数测试仪： 1.主要技术要求： ①发射脉冲电压不应小于250V； ②接收放大器的频带宽宜为50kHz~1MHz,总增益应大于80dB，并分档连续可调； ③计时器的最小读数为0.1μs，量程不应小于10000μs；
⑥利用横波换能器测定横波的传播时间；
8、测试成果以及计算公式
5、测试成果以及计算公式
①岩块纵波速度和横波速度计算公式：
②岩块动弹性参数计算公式：
岩体力学实习报告
试验一 岩石点荷载强度试验一．试验目的岩体的点荷载试验是将岩石块体置于一对点接触的加荷装置上，岩石破坏主要是呈劈裂破坏的性质，破坏的机理是张破坏。
用来测定岩石的抗拉强度，又根据岩石的抗拉强度与抗压强度之间的内在联系，由点荷载试验结果换算出岩石的抗压强度。
二．试验原理试件在一对点荷载作用下发生破坏iao ，主要是由于加荷轴线上的拉应力引起的，其破坏机制为张破裂。
试验表明，不同形状的试件在点荷载作用下，其加荷轴附近的应力状态基本相同，这为采用不同形状的试件在点荷载作用下，其加荷轴附近的应力状态基本相同，这为采用不同形状及不规则试件进行点荷载试验提供了理论依据。
点荷载试验得出的基本力学指标是点荷载强度指数，其计算公式为：2es D p I = 式中：P ——作用于试件破坏时的荷载值（KN ）；D e ——等效岩芯直径（mm ），对于采取的钻孔岩芯径向试验，D e 2==D 2(D ——岩芯直径)，对于岩芯的轴向试验，方块体以及不规则岩块试验πAD e 42=(A=DW,D——试件上、下两加荷点间距离，W ——试件破裂面垂直于加荷轴的平均宽度)。
试验表明，同一种岩石当试件尺寸不同时，对点荷载强度会产生影响，因此试验方法标准中规定以D=50mm 时的点荷载强度为基准，当D 值不等于500mm 时，需对点荷载强度进行修正，其修正公式为：s s FI I =)50( Me D F ⎪⎭⎫ ⎝⎛=50 式中：F ——尺寸修正系数；M ——修正指数，由同类岩石的经验值确定，1985年国际岩石力学协会（ISRM ）建议m=0.45，近似取m=0.5。
由点载荷强度指数可进一步计算出岩石的单轴抗压强度（c σ）及抗拉强度（t σ）计算公式如下：75.0)50(821.22s c =σ )50(1s t I K =σ三．试验步骤(一)试件制备1.试样应取自于工程岩体，具有代表性。
可利用钻孔岩芯，或在基岩露头、勘探抗槽探硐、巷道中采取岩块。
公路工程岩石试验检测方案
公路工程岩石试验检测方案一、含水率试验1.目的岩石含水率试验用于测定岩石在天然状态下的含水率。
岩石的含水率可间接地反映岩石中空隙的多少、岩石的致密程度等特性。
2.适用范围本试验采用烘干法。
3.检验人员检验人员均为持证上岗人员。
4.试验设备(1)电热鼓风干燥箱。
(2)干燥器,称量盒。
(3)电子天平。
5.试件制备5.1天然含水率的试样应在现场采取。
在采样到制样过程中，含水率变化不应超过1%。
试件质量不小于40g，不大于200g.每组试样5个。
6.试验步骤将试样放入称量盒内，称试样和称量盒的质量(m1)，称完后置于烘箱内。
不含结晶水的岩石，在105℃～110℃下烘12h～24h。
含结晶水的岩石，在60℃±5℃下烘干24h～48h。
将称量盒从烘箱中取出，放入干燥器内冷却至室温，称烘干后的试样和称量盒的质量（m2）。
本试验所有称量精确至0.01g 。
7.结果整理7.1按下式计算岩石含水率:221m m m m w --= 式中:W —岩石含水率(%);m 0—称量盒的干燥质量(g);m 1—试样烘干前的质量与干燥称量盒的质量之和(g);m 2—试样烘干后的质量与干燥称量盒的质量之和(g)。
7.2以5个试样的算术平均值作为试验结果，计算精确至0.1%。
二、毛体积密度试验1.目的岩石的毛体积密度是一个间接反映岩石致密程度、孔隙发育程度的参数，也是评价工程岩体稳定性及确定围岩压力等必需的计算指标。
2.适用范围量积法适用于能制备成规则试件的各类岩石;水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其它各类岩石;蜡封法适用于不能用量积法或直接在水中称量进行试验的岩石。
3.检验人员检验人员均为持证上岗人员。
4.试验设备(1)双端面磨石机。
(2)电子天平。
(3)电热鼓风干燥箱。
(4)石蜡及熔蜡设备。
(5)水中称量装置。
(6)游标卡尺。
5.试件制备5.1量积法试件:建筑地基采用直径为50mm±2mm、高径比为2:1圆柱体试件。
水利部发布《水利水电工程岩石试验规程》等4项水利行业标准
水利部发布《水利水电工程岩石试验规程》等4项水利行业标准水利部发布2020年第3号公告，批准发布《水利水电工程岩石试验规程》等4项水利行业标准，4项标准将于2020年7月15日起实施。
《水利水电工程岩石试验规程》（SL/T 264—2020）共12章和7个附录，主要包括基本规定、岩块物理力学性质试验、岩体变形试验、岩体强度试验、岩石蠕变试验、岩体应力测试、岩石声波测试、工程岩体观测及试验成果综合整理等。
标准适用于水利水电工程的岩石试验、测试及成果整理等。
本标准替代《水利水电工程岩石试验规程》（SL/T 264—2001）。
《水利水电工程过电压保护及绝缘配合设计规范》（SL/T 781—2020）共10章和3个附录，主要包括系统电压、中性点接地方式和过电压、暂时过电压、操作过电压及其保护，雷电过电压和保护装置，架空线路段和配电线路雷电过电压保护，变配电装置及建筑物雷电过电压保护，旋转电机雷电过电压保护，中性点过电压保护，绝缘配合，中性点接地装置参数计算，外绝缘放电电压海拔校正，电气设备承受一定幅值和时间暂时过电压要求等。
标准适用于水利水电工程3kV～750kV电气及建筑物的过电压保护和电气装置的绝缘配合设计。
《水工钢闸门和启闭机安全运行规程》（SL/T 722—2020）共8章和1个附录，主要包括安全运行管理涉及的管理制度，设备操作规程的编写以及操作人员和操作过程的要求，设备维修养护的基本规定及设备检查、维护、检修要求，设备维修养护记录和报告的要求，应急管理中对应急预案、培训、演练的要求，安全检测与安全评价的要求，设备管理等级评定的要求等。
标准适用于大、中型水利水电工程的钢闸门（含拦污栅）和启闭机等设备的安全运行管理。
本标准替代《水利水电工程闸门及启闭机、升船机设备管理等级评定标准》（SL 240—1999）和《水工钢闸门和启闭机安全运行规程》（SL 722—2015）。
《堤防工程安全监测技术规程》（SL/T 794—2020）共8章，主要包括监测方式、巡视检查、专项探测、常规监测、监测自动化系统、监测资料整编等。
新版GBT 50266-2013《工程岩体试验方法标准》培训
承压板法变形试验根据 试验成果可计算岩体弹 性（变形）模量，勘察 规范里的载荷试验一节 有浅层平板载荷试验及 深层平板载荷试验试验 成果计算土层变形模量 的公式，这个公式与其 基本一致。
3承压板法岩体 变形试验
其中我们应用最多的单轴抗压强度试验、点荷载强度试验、 岩体/岩块声波速度测ห้องสมุดไป่ตู้等章节无太大变化。
1单轴抗压强度试验
GB/T 50266-99
GB/T 50266-2013
GB/T 50266-99 GB/T 50266-2013
2点荷载强度试验
2点荷载强度试验
2点荷载强度 试验
3承压板法岩体 变形试验
新版GB/T 50266-2013 《工程岩体试验方法标准》变化探讨
青岛市勘察测绘研究院检测中心 青岛海泊尔建设工程检测有限公司
二零一四年二月
李鹏
综述
新版《工程岩体试验方法标准》编号为GB/T 50266-2013， 自2013年9月1日起实施。原行业标准《工程岩体试验方法标 准》 GB/T 50266-99同时废止。
水利水电工程岩石试验规程2020
水利水电工程岩石试验规程2020一、试验基本原则1. 岩石试验应符合国家行业标准及相关规范要求，按照标准强制执行。
2. 岩石试验应根据岩性、大小、形状和结构特点，选择合适的试验样品及试验方法。
3. 岩石试验应严格按照试验方法进行，遵循试验规程，对试验数据进行科学分析和处理。
二、试样采取与标识1. 试样应从具有代表性的位置采取，在采样前要对采样点进行记录和标识。
2. 为保持试样的完整性，采用钻孔取样时，应避免试样在钻孔过程中发生破碎、变形和分裂等破坏现象。
3.采取好试样后，必须对试样进行标识，标识应包括采样点编号、试样编号以及采样日期等内容。
4. 标识应使用不褪色、不变形的材料，标识内容清晰易读。
三、常规岩石试验1. 示向试验：示向试验是测定岩石物理力学性质的主要方法之一，通过试验测定岩石抗压强度、抗拉强度等指标。
2. 挠度试验：挠度试验是测定岩石静力弹性模量的方法，通过试验测定岩石在外加荷载时产生的挠度，进而计算出弹性模量。
3. 伸缩试验：伸缩试验是测定岩石抗弯强度和抗裂性能的方法之一，通过试验测定岩石的伸缩变形及抗弯强度。
4. 径向应力试验：径向应力试验一般适用于大块岩石试验，主要是用来测定岩石的压缩强度和弹性模量。
四、特殊岩石试验1. 裂隙压缩试验：裂隙是岩石中常见的存在形式，裂隙压缩试验是测定裂隙岩石抗压强度的方法之一，通过试验可以测定出裂隙岩石的变形和破坏性能。
2. 岩石剪切试验：岩石剪切试验主要是测定岩石的力学性质及岩石内部断裂特征，通过试验可以确定岩石的剪切强度和变形特征。
3. 岩石冲击试验：岩石冲击试验是测定岩石抗冲击性能的方法之一，通过试验可以测定出岩石的抗冲击强度和破坏特征。
4. 岩石蠕变试验：岩石蠕变试验是测定岩石在长期荷载下的变形性能的方法之一，通过试验可以测定出岩石蠕变变形及岩石材料的稳定性。
五、试验数据处理和分析1. 在试验过程中，应对试验数据进行严格记录和保管，保证数据真实有效可靠。
工程岩体试验方法标准
工程岩体试验方法标准(总37页) -本页仅作为预览文档封面，使用时请删除本页-中华人民共和国国家标准工程岩体试验方法标准发布实施国家质量技术监督局中华人民共和国建设部联合发布中华人民共和国国家标准工程岩体试验方法标准主编部门原中华人民共和国电力工业部批准部门中华人民共和国建设部施行日期年月日北京关于发布国家标准工程岩体试验方法标准的通知建标号根据国家计委计综号文的要求由电力工业部会同有关部门共同制订的工程岩体试验方法标准已经有关部门会审现批准工程岩体试验方法标准为推荐性国家标准自年月日起施行本标准由电力工业部负责管理具体解释等工作由电力工业部水电水利规划设计总院负责出版发行由建设部标准定额研究所负责组织中华人民共和国建设部一九九九年一月二十二日目次总则岩块试验含水率试验颗粒密度试验块体密度试验吸水性试验膨胀性试验耐崩解性试验单轴抗压强度试验单轴压缩变形试验三轴压缩强度试验抗拉强度试验直剪试验点荷载强度试验岩体变形试验承压板法试验钻孔变形试验岩体强度试验岩体结构面直剪试验岩体直剪试验岩体应力测试孔壁应变法测试孔径变形法测试孔底应变法测试岩体原位观测地下洞室围岩收敛观测钻孔轴向岩体位移观测钻孔横向岩体位移观测岩石声波测试岩块声波速度测试岩体声波速度测试附录岩体应力计算附录本标准用词说明附加说明总则为统一工程岩体试验方法提高试验成果的质量和增强试验成果的可比性制订本标准本标准适用于水利水电矿山铁路交通石油国防工业与民用建筑等工程的岩石试验岩石试验对象应具有地质代表性岩石试验内容试验方法技术条件等应符合工程建设勘测设计施工的基本要求和特性岩石试验除应符合本标准外尚应符合国家现行有关标准的规定岩块试验含水率试验岩石含水率试验应采用烘干法并适用于不含结晶水矿物的岩石试件应符合下列要求保持天然含水率的试件应在现场采取不得采用爆破或湿钻法试件在采取运输储存和制备过程中含水率的变化不应超过每个试件的尺寸应大于组成岩石最大颗粒的倍每个试件的质量不得小于每组试验试件的数量不宜少于个试件描述应包括下列内容岩石名称颜色矿物成分结构风化程度胶结物性质等为保持试件含水状态所采取的措施主要仪器和设备应包括下列各项烘箱和干燥器天平试验应按下列步骤进行称制备好的试件质量将试件置于烘箱内在的恒温下烘干试件将试件从烘箱中取出放入干燥器内冷却至室温称试件质量重复本条程序直到将试件烘干至恒量为止即相邻两次称量之差不超过后一次称量的称量精确至试验成果整理应符合下列要求按下列公式计算岩石含水率式中岩石含水率试件烘干前的质量干试件的质量计算值精确至含水率试验记录应包括工程名称试件编号试件描述试件烘干前后的质量颗粒密度试验岩石颗粒密度试验应采用比重瓶法并适用于各类岩石试件应符合下列要求将岩石用粉碎机粉碎成岩粉使之全部通过筛孔用磁铁吸去铁屑对含有磁性矿物的岩石应采用瓷研钵或玛瑙研钵粉碎岩石使全部通过筛孔试件描述应包括下列内容粉碎前应描述岩石名称颜色矿物成分结构风化程度胶结物性质等岩石的粉碎方法主要仪器和设备应包括下列各项粉碎机瓷研钵或玛瑙研钵磁铁块和孔径为的筛天平烘箱和干燥器真空抽气设备和煮沸设备恒温水槽容积的短颈比重瓶温度计试验应按下列步骤进行将制备好的岩粉置于的恒温下烘干烘干时间不得少于然后放入干燥器内冷却至室温用四分法取两份岩粉每份岩粉质量为将经称量的岩粉装入烘干的比重瓶内注入试液纯水或煤油至比重瓶容积的一半处对含水溶性矿物的岩石应使用煤油作试液当使用纯水作试液时应采用煮沸法或真空抽气法排除气体当使用煤油作试液时应采用真空抽气法排除气体当采用煮沸法排除气体时煮沸时间在加热沸腾以后不应少于当采用真空抽气法排除气体时真空压力表读数宜为抽至无气泡逸出抽气时间不宜少于将经过排除气体的试液注入比重瓶至近满然后置于恒温水槽内使瓶内温度保持稳定并使上部悬液澄清塞好瓶塞使多余试液自瓶塞毛细孔中溢出将瓶外擦干称瓶试液和岩粉的总质量并测定瓶内试液的温度洗净比重瓶注入经排除气体并与试验同温度的试液至比重瓶内按本条程序称瓶和试液的质量称量精确至试验成果整理应符合下列要求按下列公式计算岩石颗粒密度式中岩石颗粒密度干岩粉质量瓶试液总质量瓶试液岩粉总质量与试验温度同温的试液密度颗粒密度试验应进行两次平行测定两次测定的差值不得大于取两次测值的平均值计算值精确至颗粒密度试验记录应包括工程名称试件编号试件描述比重瓶编号试液温度试液密度干岩粉质量瓶和试液总质量以及瓶试液和岩粉总质量块体密度试验岩石块体密度试验可采用量积法水中称量法或蜡封法并应符合下列要求凡能制备成规则试件和各类岩石宜采用量积法除遇水崩解溶解和干缩湿胀性岩石外均可采用水中称量法不能用量积法或水中称量法进行测定的岩石宜采用蜡封法量积法试件应符合下列要求试件尺寸应大于岩石最大颗粒的倍试件可用圆柱体方柱体或立方体沿试件高度直径或边长的误差不得大于试件两端面不平整度误差不得大于端面应垂直于试件轴线最大偏差不得大于方柱体或立方体试件相邻两面应互相垂直最大偏差不得大于蜡封法试件宜为边长的浑圆状岩块测干密度时每组试验试件数量不得少于个测湿密度时试件数量不宜少于个试件描述应包括下列内容岩石名称颜色矿物成分结构风化程度胶结物性质等节理裂隙的发育程度及其分布试件的形态主要仪器和设备应包括下列各项钻石机切石机磨石机砂轮机等烘箱和干燥器天平测量平台熔蜡设备水中称量装置量积法试验应按下列步骤进行量测试件两端和中间三个断面上相互垂直的两个直径或边长按平均值计算截面积量测端面周边对称四点和中心点的五个高度计算高度平均值将试件置于烘箱中在的恒温下烘然后放入干燥器内冷却至室温称试件质量长度量测精确至称量精确至水中称量法试验步骤应符合本标准第条的规定蜡封法试验应按下列步骤进行测湿密度时应取有代表性的岩石制备试件并称量测干密度时试件应在恒温下烘然后放入干燥器内冷却至室温称干试件质量将试件系上细线置于温度左右的熔蜡中约使试件表面均匀涂上一层蜡膜其厚度约左右当试件上蜡膜有气泡时应用热针刺穿并用蜡液涂平待冷却后称蜡封试件质量将蜡封试件置于水中称量取出试件擦干表面水分后再次称量当浸水后的蜡封试件质量增加时应重做试验湿密度试件在剥除蜡膜后按本标准第条的步骤测定岩石含水率称量精确至试验成果整理应符合下列要求量积法按下列公式计算岩石块体干密度式中岩石块体干密度干试件质量试件截面积试件高度蜡封法按下列公式计算岩石块体干密度和块体湿密度式中岩石块体湿密度湿试件质量蜡封试件质量蜡封试件在水中的称量水的密度石蜡的密度岩石含水率计算值精确至块体密度试验记录应包括工程名称试件编号试件描述试验方法试件质量试件水中称量试件尺寸水的密度和蜡的密度吸水性试验岩石吸水性试验应包括岩石吸水率试验和岩石饱和吸水率试验并应符合下列要求岩石吸水率采用自由浸水法测定岩石饱和吸水率采用煮沸法或真空抽气法测定在测定岩石吸水率和饱和吸水率的同时应采用水中称量法测定岩石块体密度本试验适用于遇水不崩解的岩石试件应符合下列要求规则试件应符合本标准第条的要求不规则试件宜为边长的浑圆状岩块每组试验试件的数量不得少于个试件描述应符合本标准第条的规定主要仪器和设备应包括下列各项钻石机切石机磨石机砂轮机等烘箱和干燥器天平水槽真空抽气设备和煮沸设备水中称量装置试验应按下列步骤进行将试件置于烘箱内在温度下烘取出放入干燥器内冷却至室温后称量当采用自由浸水法饱和试件时将试件放入水槽先注水至试件高度的处以后每隔分别注水至试件高度的和处后全部浸没试件试件在水中自由吸水后取出试件并沾去表面水分称量当采用煮沸法饱和试件时煮沸容器内的水面应始终高于试件煮沸时间不得少于经煮沸的试件应放置在原容器中冷却至室温取出并沾去表面水分称量当采用真空抽气法饱和试件时饱和容器内的水面应高于试件真空压力表读数宜为直至无气泡逸出为止但总抽气时间不得少于经真空抽气的试件应放置在原容器中在大气压力下静置取出并沾去表面水分称量将经煮沸或真空抽气饱和的试件置于水中称量装置上称试件在水中的质量称量精确至试验成果整理应符合下列要求按下列公式计算岩石吸水率饱和吸水率干密度式中岩石吸水率岩石饱和吸水率岩石块体干密度试件浸水的质量干试件质量试件经煮沸或真空抽气饱和后的质量饱和试件在水中的称量水的密度计算值精确至吸水性试验记录应包括工程名称试件编号试件描述试验方法干试件质量浸水后质量强制饱和后的质量试件水中称量及水的密度膨胀性试验岩石膨胀性试验应包括岩石自由膨胀率试验岩石侧向约束膨胀率试验和岩石膨胀压力试验并应符合下列要求岩石自由膨胀率试验适用于遇水不易崩解的岩石岩石侧向约束膨胀率试验和岩石膨胀压力试验适用于各类岩石试件应在现场采取并保持天然含水状态不得采用爆破或湿钻法取样试件应符合下列要求自由膨胀率试验的试件圆柱形试件的直径宜为试件高度宜等于直径两端面应平行正方形试件的边长宜为各相对面应平行试件数量不得少于个侧向约束膨胀率试验的试件高度应大于或大于岩石最大颗粒的倍两端面应平行试件直径不得小于高度的倍试件数量不得少于个膨胀压力试验的试件高度应大于或大于岩石最大颗粒的倍两端面应平行试件直径不得小于高度的倍试件数量不得少于个试件应采用干法加工天然含水率的变化不应超过试件描述应包括下列内容岩石名称颜色矿物成分结构风化程度胶结物性质等膨胀变形和加载方向分别与层理片理节理裂隙之间的关系试件加工方法主要仪器和设备应包括下列各项钻石机切石机磨石机等测量平台自由膨胀率试验仪侧向约束膨胀率试验仪膨胀压力试验仪干湿温度计自由膨胀率试验应按下列步骤进行将试件放入自由膨胀率试验仪内在试件上下分别放置透水板顶部放置一块金属板在试件上部和四侧对称的中心部位分别安装千分表四侧千分表与试件接触处宜放置一块薄铜片读记千分表读数每隔读记次直至次读数不变缓慢地向盛水容器内注入纯水直至淹没上部透水板在第小时内每隔测读变形次以后每隔测读变形次直至次读数差不大于为止浸水后试验时间不得小于试验过程中应保持水位不变水温变化不得大于试验过程中及试验结束后应详细描述试件的崩解掉块表面泥化或软化等现象侧向约束膨胀率试验应按下列步骤进行将试件放入内壁涂有凡士林的金属套环内在试件上下分别放置薄型滤纸和透水板顶部放上固定金属荷载块并安装垂直千分表金属荷载块的质量应能对试件产生的持续压力试验及稳定标准应符合本标准第条的试验结束后应描述试件表面的泥化和软化现象膨胀压力试验应按下列步骤进行将试件放入内壁涂有凡士林的金属套环内在试件上下分别放置薄型滤纸和金属透水板安装加压系统及量测试件变形的测表应使仪器各部位和试件在同一轴线上不得出现偏心荷载对试件施加产生压力的荷载测读试件变形测表读数每隔读数次直至次读数不变缓慢地向盛水容器内注入纯水直至淹没上部透水板观测变形测表的变化当变形量大于时调节所施加的荷载应保持试件厚度在整个试验过程中始终不变开始时每隔读数次连续次读数差小于时改为每读数次当每读数连续次读数差小于时可认为稳定并记录试验荷载浸水后总试验时间不得少于试验过程中应保持水位不变水温变化不得大于试验结束后应描述试件表面的泥化和软化现象试验成果整理应符合下列要求按下列公式计算岩石自由膨胀率侧向约束膨胀率膨胀压力式中岩石轴向自由膨胀率岩石径向自由膨胀率岩石侧向约束膨胀率岩石膨胀压力试件轴向变形值试件高度试件径向平均变形值试件直径或边长有侧向约束试件的轴向变形值轴向荷载试件截面积计算值取位有效数字膨胀性试验记录应包括工程名称试件编号试件描述试件尺寸温度试验时间轴向变形径向变形和轴向荷载耐崩解性试验耐崩解性试验适用于粘土岩类岩石和风化岩石试件应符合下列要求在现场采取保持天然含水量的试样并密封试样制成每块质量为的浑圆状岩块试件每组试验试件的数量不应少于个试件描述应包括岩石名称颜色矿物成分结构风化程度胶结物性质等主要仪器和设备应包括下列各项烘箱及干燥器天平耐崩解性试验仪由动力装置圆柱形筛筒和水槽组成其中圆柱形筛筒长直径筛孔直径图温度计1 2 3 4 5 6 7图耐崩解性试验仪水槽蜗杆轴套蜗轮大轴马达筛筒试验应按下列步骤进行将试件装入耐崩解试验仪的圆柱形筛筒内在的温度下烘干至恒量后在干燥器内冷却至室温称量将装有试件的圆柱形筛筒放在水槽内向水槽内注入纯水使水位在转动轴下约圆柱形筛筒以的转速转动后将圆柱形筛筒和残留试件在的温度下烘干至恒量后在干燥器内冷却至室温称量重复本条项的程序求得第二次循环后的圆柱形筛筒和残留试件质量根据需要可进行个循环试验过程中水温应保持在范围内试验结束后应对残留试件水的颜色和水中沉积物进行描述根据需要对水中沉积物进行颗粒分析界限含水量测定和粘土矿物分析称量精确至试验成果整理应符合下列要求按下列公式计算岩石耐崩解性指数式中岩石二次循环耐崩解性指数原试件烘干质量残留试件烘干质量计算值精确至耐崩解性试验记录应包括工程名称取样位置试件编号试件描述水的温度及试件在试验前后的烘干质量单轴抗压强度试验单轴抗压强度试验适用于能制成规则试件的各类岩石试件可用岩心或岩块加工制成试件在采取运输和制备过程中应避免产生裂缝试件尺寸应符合下列要求圆柱体直径宜为含水颗粒的岩石试件的直径应大于岩石最大颗粒尺寸的倍试件高度与直径之比宜为试件精度应符合下列要求试件两端面不平整度误差不得大于沿试件高度直径的误差不得大于端面应垂直于试件轴线最大偏差不得大于试件含水状态可根据需要选择天然含水状态烘干状态饱和状态或其它含水状态试件烘干和饱和方法应符合本标准第条的规定同一含水状态下每组试验试件的数量不应少于个试件描述应包括下列内容岩石名称颜色矿物成分结构风化程度胶结物性质等加荷方向与岩石试件内层理节理裂隙的关系及试件加工中出现的问题含水状态及所使用的方法主要仪器和设备应包括下列各项钻石机锯石机磨石机车床等测量平台材料试验机试验应按下列步骤进行将试件置于试验机承压板中心调整球形座使试件两端面接触均匀以每秒的速度加荷直至破坏记录破坏荷载及加载过程中出现的现象试验结束后应描述试件的破坏形态试验成果整理应符合下列要求按下列公式计算岩石单轴抗压强度式中岩石单轴抗压强度试件破坏荷载试件截面积计算值取位有效数字单轴抗压强度试验记录应包括工程名称取样位置试件编号试件描述试件尺寸和破坏荷载单轴压缩变形试验单轴压缩变形试验适用于能制成规则试件的各类岩石试件应符合本标准第条的要求试件描述应符合本标准第条的要求主要仪器和设备应包括下列各项钻石机锯石机磨石机车床等测量平台材料试验机惠斯顿电桥万用表兆欧表电阻应变仪试验应按下列步骤进行选择电阻应变片时电阻片阻栅长度应大于岩石颗粒的倍并应小于试件的半径同一试件所选定的工作片与补偿片的规格灵敏系数等应相同电阻值相差应不大于电阻应变片应牢固地粘贴在试件中部的表面并应避开裂隙或斑晶纵向或横向电阻应变片的数量不得少于片其绝缘电阻值应大于将试件置于试验机承压板中心调整球形座使试件受力均匀以每秒的速度加荷逐级测读荷载与应变值直至破坏测值不应少于组记录加荷过程及破坏时出现的现象并对破坏后的试件进行描述试验成果整理应符合下列要求岩石单轴抗压强度按式计算按下列公式计算各级应力式中各级应力与所测各组应变值相应的荷载试件截面积绘制应力与纵向应变及横向应变关系曲线按下列公式计算岩石平均弹性模量和岩石平均泊松比式中岩石平均弹性模量岩石平均泊松比应力与纵向应变关系曲线上直线段始点的应力值应力与纵向应变关系曲线上直线段终点的应力值应力为时的纵向应变值应力为时的纵向应变值应力为时的横向应变值应力为时的横向应变值按下列公式计算岩石割线弹性模量及相应的岩石泊松比式中岩石割线弹性模量岩石泊松比相当于岩石单轴抗压强度时的应力值应力为时的纵向应变值应力为时的横向应变值岩石弹性模量值取位有效数字泊松比计算值精确至单轴压缩变形试验记录应包括工程名称取样位置试件编号试件描述试件尺寸各级荷载下的应力及纵向和横向应变值破坏荷载三轴压缩强度试验三轴压缩强度试验采用的侧压力应相等并适用于能制成圆柱形试件的各类岩石试件应符合下列要求圆柱形试件直径应为承压板直径的同一含水状态下每组试验试件的数量不宜少于个其它应符合本标准第条第条的要求试件描述应符合本标准第条的要求主要仪器和设备应包括下列各项钻石机锯石机磨石机车床等测量平台三轴试验机包括测试系统和记录系统试验应按下列步骤进行侧压力可按等差级数或等比级数进行选择根据三轴试验机要求安装试件试件应采用防油措施以每秒的加荷速度同时施加侧压力和轴向压力至预定侧压力值并使侧压力在试验过程中始终保持为常数以每秒的加荷速度施加轴向荷载直至试件完全破坏记录破坏荷载对破坏后的试件进行描述当有完整的破坏面时应量测破坏面与最大主应力作用面之间的夹角试验成果整理应符合下列要求按下列公式计算不同侧压条件下的轴向应力式中不同侧压条件下的轴向应力试件轴向破坏荷载试件截面积根据计算的轴向应力及相应施加的侧压力值在坐标图上绘制莫尔应力圆根据库伦莫尔强度理论确定岩石三轴应力状态下的强度参数三轴压缩强度试验记录应包括工程名称取样位置试件编号试件描述试件尺寸各侧向压应力下各轴向破坏荷载抗拉强度试验抗拉强度试验采用劈裂法适用于能制成规则试件的各类岩石试件应符合下列要求圆柱体试件的直径宜为试件的厚度宜为直径的倍并应大于岩石最大颗粒的倍其它应符合本标准第条第条的要求试件描述应符合本标准第条的要求仪器和设备应符合本标准第条的要求试验应按下列步骤进行通过试件直径的两端沿轴线方向划两条相互平行的加载基线将根垫条沿加载基线固定在试件两端将试件置于试验机承压板中心调整球形座使试件均匀受荷并使垫条与试件在同一加荷轴线上以每秒的速度加荷直至破坏记录破坏荷载及加荷过程中出现的现象并对破坏后的试件进行描述试验成果整理应符合下列要求按下列公式计算岩石抗拉强度式中岩石抗拉强度试件破坏荷载试件直径试件厚度计算值取位有效数字抗拉强度试验的记录应包括工程名称取样位置试件编号试件描述试件尺寸破坏荷载直剪试验直剪试验适用于岩块岩石结构面以及混凝土与岩石胶结面应在现场采取试件在采取运输和制备过程中应防止产生裂缝和扰动。
GB／T50266-99 工程岩体试验方法标准条文
因为岩石的吸水性能和单轴抗压强度对岩石的风化程度及岩石中
微裂隙的发育程度较为敏感 采用抗压试件使资料成果更趋完整
本条说明同第
条的说明
膨胀性试验
岩石膨胀性试验是测定天然状态下含易吸水膨胀矿物岩 石的膨胀性质 如粘土岩类岩石 其它岩石也可采用本标准 主要 包括下列内容
岩石自由膨胀率是岩石试件在浸水后产生的径向和轴向 变形分别与试件直径和高度之比 以百分数表示
条件下的三向压缩强度 据此计算岩石在三轴压缩条件下的强度
参数 本试验采用等侧压条件下的三轴压缩试验 是指适用于三
向应力状态中的特殊情况 即
在进行三轴压缩试验
的同时 应进行岩石单轴抗压强度 抗拉强度试验
侧压力值的选定 主要依据三轴试验机的性能和岩石性
质 试件采取防油措施的原因 是为了避免因油液渗入试件而影
下的含水率 其它试验要求的烘干试件 仍按试验规定的烘干标
准执行
对于含有结晶水矿物的岩石 含水率试验应降低烘干温
度 在未取得充分论证之前 对这类岩石的含水率试验 可用烘干
温度
或者用抽气干燥缸在真空压力表读数为
及
的温度范围内使之干燥
本试验采用称量控制 将试件反复烘干至称量达到恒量为
止 如果在对某些岩石作了烘干研究 取得论证后 也可改用时间
注意的主要问题作如下说明
回弹 当加压方向与地面不相垂直时 考虑安全的原因 允许保持
一小压力 这时岩体回弹是不充分的 所计算的岩体弹性模量值可
能偏大 应在记录中预以说明
柔性承压板中心孔法变形试验中 当承压板直径大于
时 由于岩体中应力传递至深部 需要一定时间过程 稳定读数时
间应适当延长 各测表应同时读取变形稳定值 应注意保护钻孔
抗剪断强度与抗剪强度的区别
抗剪断强度与抗剪强度的区别
《工程岩体试验方法标准》（GB/T0266－99）第条，内容见附图。
从这里可以看出剪强度还是由内摩擦角和粘聚力两个参数组成的。
岩块剪切强度与岩体剪切强度定义
岩块剪切强度：在剪切荷载作用下，岩块抵抗剪切破坏的最大剪应力通常分三种强度：
（1）抗剪断强度试件在一定法向应力作用下，沿预定剪切面剪断时的最大剪应力，反应了岩块的内聚力和内摩擦阻力。
主要试验：直剪、変角剪和三轴等。
（2)抗切强度指试件上的法向应力为0时，沿预定剪切面剪断时的最大剪应力。
由于法向应力为0，其强度取决于内聚力方法：单（双）面剪切及冲孔试验。
（3)摩擦强度指试件在一定法向应力作用下，沿已有破裂面（层面、节理等）再次剪切破坏时的最大剪应力。
对应试验为摩擦试验二岩体的剪切强度
由于结构面、非均质、非连续等影响其强度一般低于岩块强度。
介于结构面与岩体强度之间岩体内任一方向剪切面，在法向应力作用下能抵抗的最大剪应力，可细分为抗剪断强度、抗剪强度、抗切强度。
抗剪断强度是指在任一法向应力作用下横切结构面剪切破坏时岩体能抵抗的最大剪应力；在任一法向应力作用下，岩体沿已有破裂面剪切破坏时的最大剪应力称抗剪强度，实际为某结构面抗剪强度；
抗切强度为剪切面上法向应力为零时的抗剪断强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程岩块（岩体、岩石）试验岩石试件应符合下列要求：1、试样应在现场采取，不得使用爆破法；2、试样在采取、运输、储存和制备试件过程中，应保持天然状态，避免产生裂缝。
3、试件最小尺寸应大于组成岩石最大矿物颗粒直径的10倍。
（在物理和力学性质试验中对岩石的尺寸和精度还另有要求）第一部分岩石物理性质试验一、岩石的含水率试验岩石的含水率是岩石在105-110℃温度下烘至恒量时失去的水的质量与岩石固体颗粒质量的比值，以百分数表示。
岩石的含水率可间接地反映岩石中空隙的多少、岩石的致密程度等特性。
实验时每个试件的质量为40-200g，每组试验试件的数量为5个。
1、试验步骤：⑴、称量试件烘干前的质量；⑵、将试件置于烘箱内，在105-110℃下烘24h(对含结晶水易逸出矿物的岩石，一般采用烘干温度为55-65℃【60±5℃】，或在常温下采用真空抽气干燥方法)；⑶、将试件从烘箱中取出，放入干燥器内冷却至室温，称量烘干后的质量。
⑷、称量应准确至0.01g。
2、计算:（应精确至0.01。
）岩石的含水率W=(M1-M2)100/msM1—烘干前试件的质量g;M2—烘干后试件的质量g;二、岩石的密度（颗粒密度）试验岩石颗粒密度是岩石在105-110℃温度下烘至恒量时岩石固相颗粒质量与其体积的比值。
岩石的颗粒密度是选择建筑材料、研究岩石风化、评价地基基础工程岩体稳定性及确定围岩压力等必须的计算指标。
试验一般采用容积为100ml的短颈密度瓶进行。
颗粒密度试验的试件往往采用块体密度试验后的试件粉粹成岩粉来完成。
1、试验步骤：⑴、制样。
将岩石用粉粹机粉粹成岩粉，使之全部通过0.25mm 的筛孔，并用磁铁吸去铁屑；⑵、将岩粉放在瓷皿内，放入烘箱用105-110℃烘至恒重，烘干时间一般为6h-12h;⑶、用四分法称取烘干的岩粉两份，每份15g（m1）,用漏斗灌入洗净烘干的密度瓶中，注入试液（蒸馏水、对含水溶性矿物的岩石用煤油）至比重瓶容积的1/2处；⑷、用蒸馏水为试液时，可用煮沸法或真空抽气法排除气体。
当使用煤油作试液时，应采取真空抽气法排除气体；⑸、将经过排除气体的密度瓶取出擦干，冷至室温，再向密度瓶中注入排除气体且同温条件的试液至近满，然后置于恒温水槽（20±2℃）内，待瓶内温度稳定和上部悬液澄清后，塞好瓶塞，使多余试液溢出，从恒温水槽内取出比重瓶，擦干瓶外水分，立即称量其质量（m3）;⑹、倾出悬液洗净密度瓶，注入经排除气体并于试验同温度的试液至比重瓶，再置于恒温水槽（20±2℃）内，待瓶内温度稳定后，塞好瓶塞，使多余试液溢出，从恒温水槽内取出密度瓶，擦干瓶外水分，立即称量其质量（m2）。
2、计算及结果整理（精确至0.01g/cm3）岩石的颗粒密度ρs(或ρt)=m1×ρwt/(m1+m2-m3)ρt—岩石的颗粒密度(g/cm3)m1—烘干岩粉的质量gm2—密度瓶和试液的总质量gm3—密度瓶、试液和岩粉的总质量gρwt—与试验同温度试液的密度（g/cm3）。
蒸馏水的密度由洁净水与温度的附表查的，煤油的密度按其它公式推算。
本试验应进行两次平行测定，测量差值不应大于0.02，并取两次测量的平均值。
三、岩石的块体密度（毛体积密度）试验岩石的块体密度时岩石的质量与岩石的体积之比。
根据岩石的含水状态，岩石的块体密度分为天然密度、烘干密度和饱和密度。
岩石的块体密度（毛体积密度）是一个间接反映岩石致密程度、空隙发育程度的参数，也是评价工程岩体稳定性及确定围压等必须计算的指标。
（一）、凡能制备成规则试件的各类岩石，宜采用量积法测定岩石的块体密度。
岩石试件应符合下列要求：A、试件可采用圆柱体、方柱体或立方体；B、沿试件高度、直径、或边长的误差不应大于0.3mm；C、试件两端面不平行误差不应大于0.05mm；D、试件端面应垂直试件轴线，最大误差不得大于0.25°；E、方柱体或立方体试件相邻两面应互相垂直，最大偏差不得大于0.25°。
F、试件尺寸应大于岩石最大矿物颗粒直径的10倍，最小尺寸不得小于50mm。
（测湿密度每组试件应为5个，干密度每组试件数量应为3个）（二）、量积法测定岩石的块体密度的步骤：⑴、测量试件的直径或边长，按平均值计算截面积；⑵、测量试件的高度，计算高度的平均值；⑶、测定天然密度。
岩样开封后，保持天然湿度立即加工试件并称量其湿质量M0；（然后做单轴抗压强度）⑷、测定饱和密度。
将加工的试件饱水使试件饱和，称量其饱水后的质量Ms；⑸、测定干密度。
将试件放入烘箱内，控制在105-110℃温度下，烘24h,取出放入干燥器内冷却至室温，称量烘干试件的质量Md。
⑹、长度量测应准确至0.02mm，称量应准确至0.01g。
（三）、计算整理：(密度应精确至0.01g/cm3)岩石块体湿密度ρ=Mo/V （Mo试件烘干前的质量）岩石块体饱和密度ρs=Ms/V （ms试件饱和后的质量）岩石块体干密度ρd=Md/V （md试件烘干后的质量）岩石块体湿密度与干密度之间的关系：ρd=ρ/(1+0.01W)W—岩石的天然含水率V—试件的体积=A试件的截面积cm2×Hcm试件的高度（四）、岩石的孔隙率的计算方法：精确至0.1%孔隙率n=（1-ρd/ρt）×100ρd—岩石的块体干密度ρt—岩石的密度（颗粒密度）一般新鲜的结晶岩类n小于3%；沉积岩的n较大为1-10%；有些胶结不良的砂砾岩n可达10-20%，甚至更大。
5、蜡封法测定块体密度见《工程岩体试验方法标准》（GB/T50266-2013）四、岩石的吸水性试验岩石的吸水率是岩石在大气压力和室温条件下吸入水的质量与岩石固体颗粒质量的比值，以百分数表示。
采用自然浸水法测定。
岩石的饱和吸水率是岩石在强制条件下的最大吸水量与岩石固体颗粒质量的比值，以百分数表示。
采用煮沸法或抽真空法强制饱和后测定。
岩石的吸水率和饱和吸水率能有效地反映岩石微裂隙的发育程度，可用来判断岩石的抗冻和抗风化等性能。
（一）、试样制备⑴、规则试样应符合岩石块体密度试样（A-F）的要求；⑵、不规则试样应采用40-60mm的浑圆状岩块；⑶、每组试验试样的数量应为3个。
（二）、试验步骤：⑴、将试件放在温度为105-110℃的烘箱内，12h-24h烘至恒量，取出置于干燥器内冷却至室温，称其质量Md,精确至0.01g。
⑵、测定吸水率时，将称量后的试件放入水槽，先注水至试件1/4处，以后每隔2h分别注水至试件高度1/2、3/4处，6h后全部浸没试件后再吸水48h，取出沾去表面水分后称量，其质量为Mog;⑶、测定饱和吸水率时，将称量后的试件放入水槽，注水至试件高度的一半，2h后，再加水浸没试件，煮沸6h。
煮沸的试件在原水槽中冷却至室温，取出沾去试件表面的水分后称量，其质量为Mp。
⑷、经煮沸（或抽真空饱和）的试件应在水中称量装置上称量试件的质量Mw。
（三）、结果整理：(结果应精确至0.01%)岩石的吸水率Wa=(M1-Md)×100/Md岩石的饱和吸水率Wsa=(Mp-Md)×100/Md岩石的块体干密度ρd=Md×ρw/(Mp-Mw)岩石的密度（颗粒密度）ρs=Md×ρw/(Md-Ww)M1—试件浸水48h后的质量gMd—烘干试件的质量gMp—试件经强制饱和后的质量gMw—强制饱和试件在水中称量的质量gρw—洁净水的密度（1.00g/cm3）(四)、岩石的饱水系数。
（精确至0.01。
）岩石的饱水系数Kw=Wa/Wsa岩石的饱水系数是评价岩石抗冻性的一种指标，一般在0.5-0.8之间。
岩石的饱水系数愈大，说明常压下吸水后留余的空间有限，岩石更容易被冻胀破坏，因而，岩石的抗冻性就差。
第二部分岩石力学性质试验一、单轴抗压强度试验岩石单轴抗压强度试验是测定岩石在无侧限条件下，受轴向压力作用破坏时，单位面积时所承受的荷载。
岩石的单轴抗压强度是反映岩石力学性质的主要指标之一，它在岩体工程分类、建筑材料选择及工程岩体稳定性评价计算中时必不可少的指标。
（一）、试件的制备及尺寸用钻孔岩芯或岩块能制成圆柱体的岩石，试件的尺寸和精度应符合：⑴、圆柱体试件的直径宜为48-54mm;（50mm±2mm）⑵、试件的直径应大于岩石中最大颗粒直径的10倍；⑶、试件的高度与直径之比宜为2-2.5；(高径比2:1)⑷、沿试件高度、直径、或边长的误差不应大于0.3mm；⑸、试件两端面不平行误差不应大于0.05mm；⑹、试件端面应垂直试件轴线，最大误差不得大于0.25°；同一含水状态和同一加载方向下，每组试验试件的数量为3个。
试验的含水状态，可根据需要选择天然含水状态、饱和状态或其它含水状态，试件的烘干和饱和应符合以上规定。
没有条件加工圆柱体时，允许采用方柱体试件，试件的高度与边长之比为2.0-2.5，并在成果报告中说明。
（二）、试验步骤⑴、将试件置于试验机承压板中心，调整球形座，使试件两端面与试验机上下压板接触均匀；⑵、以每秒0.5-1.0MPa的速度加载直至试件破坏，记录破坏荷载及加载过程中试件的破坏等现象。
（三）、试验成果整理1、岩石单轴抗压强度R=P÷AR—岩石单轴抗压强度（MPa应取3位有效数值；或精确至0.1）P—破坏荷载(N)A—试件截面积（精确至0.01mm2）2、岩石的软化系数η=Rw÷Rdη—软化系数(精确至0.01)Rw—岩石饱和单轴抗压强度平均值（MPa）Rd—岩石烘干单轴抗压强度平均值（MPa）含水状态对岩石强度的影响称软化性，用软化系数表示。
（四）、影响岩石单轴抗压强度大小的因素有两方面：一方面是岩石的矿物组成、结构构造及含水状态等；另一方面是试验条件，试样形状、大小、高径比及加工精度、加荷速度等。
1、石英岩、花岗岩、闪长岩等岩石强度较高（100-300MPa），页岩、粘土岩、千枚岩等岩石强度较低(≤100MPa)；2、具有结晶连结的岩石比非结晶连结的岩石强度高，有细粒结构的岩石比粗粒结构的岩石强度高；孔隙度越大，岩石的密实度越低强度也越低。
3、一般随含水率增大岩石的强度降低。
4、试验条件、试件尺寸（应按工程不同确定试件尺寸）A、《公路桥涵地基与基础设计规范》（JTG D63-2007）中，试件直径为7CM-10CM,高度与直径相同，在确定单桩轴向受压容许承载力和桩嵌入基岩中的时，岩石单轴抗压强度常采用天然湿度的岩石为含水状态进行试验，主要原因在填入混凝土后，岩石不在与水接触。
B、《公路工程水文勘测设计规范》（JTG C30-2002）中，岩石样品的尺寸应根据试验需要而定，一般最小直径＞5CM,高径比为1～3:1。
C、桥梁工程中，所用石料的标号由原来（20CM×20CM×20VM）的立方体试件改为（7CM×7CM×7CM）,采用饱和极限抗压强度。
