三相异步电机的建模与仿真
三相异步电动机矢量控制调速系统的建模与仿真
文章编号:1008-3499(2001)02-0023-04三相异步电动机矢量控制调速系统的建模与仿真李家荣,邓智泉(南京航空航天大学自动化学院,江苏南京210016)摘要:简述了Matlab/Simulink软件的核心内容及已获实际应用的异步电机矢量变换控制系统的数学模型,介绍了用Matlab/Simulink为该系统建立完整仿真模型的过程,最后给出仿真结果O 关键词:异步电动机;矢量控制;调速系统;仿真;模型中图分类号:TM343.22文献标识码:A0引言异步电动机矢量变换控制系统和直接转距控制系统都是目前已获得应用的高性能异步电机调速系统,对比直接转矩控制系统,矢量变换控制系统有可连续控制~调速范围宽等优点,因此矢量变换控制系统仍为现代交流调速的重要方向之一O本文一则介绍一种实用化的异步电机矢量变换控制系统,二则通过用Matlab语言为该系统建立仿真模型的过程,使读者能熟悉Matlab软件的应用并掌握之OI Matlab/Simulink环境及特点Matlab是集命令翻译~科学计算于一身的一套交互式软件系统O它除了传统的交互式编程之外,还提供了丰富可靠的矩阵运算~图形绘制~数据处理~图像处理~方便的WindOWs编程等便利工具O Simulink是MAT~W0RKS软件公司为Matlab开发的系统模型图形输入和仿真工具O Simulink提供了丰富的模型库供构造完整的系统使用O其模型库包括:源环节~汇环节~离散时间环节~线性环节~非线性环节~连接环节~其他环节OMatlab/Simulink是开放的编程环境,它允许用户开发自己所需的模型,通过成组封装扩充现有的模型库O要建立自己的模型,方法主要如下:(1)利用现有模型组合成新模型O(2)使用Matlab/Simulink模型调用MAT-LAB函数,适于构造成y=f(I)型的函数O(3)通过S-functiOn模型构造,适于解决I/=AI-Bu型微~差分方程O总的来说,方法(1)和(2)具有局限性,适合构造较为简单的模型O方法(3)是M/S最具特色的编程方式,它在构造多输入,多输出,非线性,强耦合的复杂多变量系统时具有表述方式接近数学表述,编程简洁,计算速度快的优点O下面本文针对矢量变换控制系统各环节的不同特点综合运用上述三种编程方式建立完整的系统模型进行仿真O2异步电机矢量变换控制系统的建模与仿真2.1感应电机的状态空间模型本节将描述异步电机的数学模型,并用M/S的S-functiOn构造出其模型O在静止O,B坐标系统中,将异步电机方程写为状态方程组I/=AI-Bu形式,其中I为状态变量,u为输入变量,A~B为系数矩阵O在异步电机状态方程中,转子磁链和定子电流为状态变量,定子电压为输入变量Oddtarbrz aszTL1bs=-R rL r-c rR r L mL rc r-R rL rR r L mL rL m R rhL rL m c rh-R s L r2-R r L m2hL r-L m c rhL m R rhL r0-R s L2r-R r L2mhLTL1r-第10卷第2期2001年6月淮海工学院学报JOurnal Of~uaihai institute Of TechnOlOgyVOl.10NO.2!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!June2001收稿日期:2001-03-09a b asbsL /IL /I ~as~[]bs,(1)其中,R s 7定子绕组电阻; 7微分算子;R 7转子绕组电阻;I =L s X L -L m X L m ;L s 7a 轴上定转子等效绕组自感;c 7转子角速度;L 7b 轴上定转子等效绕组自感;L m 7坐标系中定子与转子间同轴等效绕组间的互感,电机的电磁转矩方程为,T e =N L mL( a bs - b as ),(2)机械转速方程为,dcdt=(T e -T 1-Dc )/J ,(3)2.2仿真模型图1为用Marlab /Simulink 对矢量变换控制系统建立的仿真模型,限于篇幅,仅讨论几个主要环节模块的建立,图1矢量变换控制系统仿真模型Fig .1The simulation model of vector alternate control system2.2.1电流控制变频器为保证变频器输出正弦波形的电流,选择了电流控制的变频器,变频器是电压源型,电流控制变频的模型如图2所示,其中U %a ,U %b ,U %c 与U a ,U b ,U c 的关系为,U ab =V a -V b ,U bc =V b -V c ,U ca =V c -V a ,U a =(U ab -U ca )/3,U b =(U bc -U ab )/3,U c =(U ca -U bc )/3,图2电流控制变频的模型Fig .2The model of f reguency conversion by current control2.2.2电机模型所建立的电机模型如图3所示,42淮海工学院学报 2 1年6月图3电机模型Fig .3The mOtOr mOdel图中U a ,U b ,U c 为三相电源,T L 为负载转矩,z a ,z b ,z c 为电机三相定子电流,c r 为转子角速度O 在电机模块中,三相电压U a ,U b ,U c 经坐标变换,转换成O ,B 坐标下的两相电压U a1,U b1,与检测出的角速度c r 一起构成一个矢量,作为式(1)的已知量,通过S -function 计算出定子电流和转子磁链;根据(2)求出电磁转矩T e ,再通过转距模型,计算出转子角速度c r O2.2.3转子磁链观测模型众所周知,矢量变换就是通过坐标变换,将异步电机等效成直流电机,从而可获得与直流电机一样优良的异步电机调速特征O 通常,我们将定子电流z a ,z b ,z c 经过三相/二相和旋转坐标变换后,可等效成同步旋转坐标下的直流电流z m ~z t ,z m 相当于励磁电流,z t 相当于与转矩成正比的电枢电流,其中:z m =T 2p-1L m2,z t =c f T 2L m2,(4)T 2为转子电路时间常数; 2为转子磁链;c f 为转子滑差角速度O 转子磁链观测模型如图4所示O 利用式(4),可获得转子磁链 2和转子滑差角速度c f O c f 与实测的转子角速度c r 相加,可获得转子旋转磁场角速度c S ,再经积分,即可得转子磁链相位角O图4转子磁链观测模型Fig .4The mOdel Of view by rOtOr magnetic f ield2.3仿真结果建立了仿真模型后,准备了仿真所必需的数据后,就可以进行仿真了O所选用的异步电机的性能参数如下所示:定子电阻:R S =2.460;转子电阻:R r =2.310;定子电阻:L S =O.14~;转子电感:L r =O.14~;转动惯量:J =O.OO2276kg m 2;电机相对数:n p =2;负载转矩:T L =5N m O52第2期李家荣等:三相异步电动机矢量控制调速系统的建模与仿真选择的转速指定值为1440r /min 获得了转速 定子电流 电磁转矩等曲线0图5~图6~图7分别为他们在起动过程中的仿真曲线0通过仿真结果表明 本文所阐述的异步电动机矢量控制调速系统具有优良的静~动态特性图5转速仿真曲线Fig .5The simulated curVe by rotationalspeed图6定子电流仿真曲线Fig .6The simulated curVe by statorcurrent图7电磁转矩仿真曲线Fig .7The simulated curVe by electromagnetic turning sguare3结束语本文系统而简略地介绍了Matlab /Simulink 介绍了基于Matlab /Simulink 的异步电机矢量控制系统的建模与仿真 希望本文能帮助读者尽快掌握Matlab 软件在动态仿真中的应用0参考文献:[1]陈伯时 陈敏逊.交流调速系统[M ].北京:机械工业出版社 1998.[2]陈坚.交流电机数学模型及调速系统[M ].北京:国防工业出版社 1989.[B ]王成元.矢量控制交流伺服驱动电动机[M ].北京:机械工业出版社 1995.[4]张志涌.精通MATLAB [M ].北京:北京航空航天大学出版社 2000.作者简介:李家荣(1972-) 女 江苏盐城人 盐城工学院讲师 南京航空航天大学硕士在读 从事于电机控制研究0Modelling and Simulation of vector Control adj ustable -speedSystem of asynchronous MotorLI ]ia -rong DENG Zhi -guan(Dept .of Automatic Control Nanjing university of Aeronautics g Astronautics Nanjing 210016 China )abstract :Intro d uction is ma d e to the core contents of Matlab /Simulink soft W are an d the applie d maths mo d el of vector control a d justable -spee d system of asynchronous motor .Mean W hile a brief account is giv-en to the process in W hich simulation mo d el is establishe d for this system by Matlab /Simulink as W ell as the simulation results .K ey W ords :asynchronous motor ；vector control ；a d justable -spee d system ；simulation ；mo d el(本文责任编校:褚金红)62淮海工学院学报2001年6＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝月。
三相异步电机新模型及其仿真与实验
三相异步电机新模型及其仿真与实验1 引言近年来，由于电机控制技术和控制装置的发展，异步电动机的应用范围越来越广泛。
变频调速技术的不断完善，使得异步电动机也能应用于过去只能使用直流电动机的领域，并有逐渐取代直流电动机的趋势。
异步电动机的变频调速控制技术要求对异步电动机实施反馈控制，异步电动机的模型对能否获得正确的控制策略有很大的影响。
至今为止，在三相异步电动机的控制和故障诊断研究[1-3]中，绝大多数采用的是著名的PARK模型。
然而，PARK模型要在电机三相参数是对称状态时才是正确的。
当电机内部发生故障时，这个条件一般不满足。
实践证明：变频调速控制系统在电机內部故障时会产生无效甚至有害的控制后果。
电机模型不合适是重要原因之一。
很多学者为建立模拟三相异步电机內部故障的模型做了大量工作[4-5]，经典的是基于有限元计算得到的模型，这类模型可以对电机参数不对称的状态进行详细地模拟[4]。
但这类模型一般都很复杂,不适用于在线应用。
三相异步电动机还有另一种模型，即原始的相轴线模型（ABC坐标模型，方程式(1)，(2)）。
这种模型在电机三相参数不对称时仍然可以使用。
但是，这种模型的缺点是其部分参数随着电机定、转子间相对位置的变化而变化，是由一组线性变系数微分方程构成的模型。
从应用的角度来看，由于异步电机的转差，定、转子间的相对位置不断变化。
要在线检测定、转子间的相对位置并用到实时控制中去是困难的。
所以，在三相异步电动机的变频调速控制中没有采用这套模型。
针对这个问题，人们提出了很多方案[6-9]：如把不对称相等值成同其它绕组对称的绕组与一附加绕组之和的方法[6]；采用参数辨识的方法[7]等等。
但由于这些方法的基础仍是采用PARK模型，只是对其修修补补，因而效果不好。
笔者在从事三相异步电动机的故障诊断研究中，也遇到了没有合适的电机模型的问题。
通过对三相电机运行的物理机理的分析和研究，构造了一个变换函数[10]。
使用该变换函数，得到了三相异步电机的新模型。
三相异步电机在SIMULINK下的建模与仿真
62
甘
肃
科
技
第 26 卷
T e、 TL 分别为电磁转矩和负载转矩; P 为微分算子 ; J 为转动惯量 ; np 为极对数。从上述方程中可以得出 同步旋转坐标系下的数学模型与直流电机的数学模 型是一致的 , 也就是说 , 若以定子电流为输入量 , 按 同步旋转坐标系建立三相异步电机的数学模型可以 等效于直流电机的数学模 型。同时使转子磁链 r 仅由定子电流励磁分量 ism 产生 , 实现了定子电流两 个分量的解耦。充分体现了在同步旋转坐标系下建 立三相异步电机模型的优势。
1
2 三相笼式异步电机模型的坐标变换
由三相静止坐标系变换到 M - T 坐标系要先将 三相静止电压先变换到两相静止电压再将其变换到 M - T 坐标系下 , 其中三相静止变换到两相静止坐 N2 标系的变换系数为 = N3 Ud Uq Um Ut 2 3 1 0 1 2 3 2 2 , 电压变换矩阵如下 : 3 1 2 UA UB UC ( 9) ( 8)
图 2 中增益 A 为 A =
2 m
L Rr L
2 r
2 m
, 增益 B 为 B = R s +
如图 4 所示: 其中转速 n 与转子角速度 换关系为 n /
1
1
之间的变
= 60 /2∀ 。
L Rr M UL INK 仿真模型 2 。根据上述公式可以得到 S I Lr
图 4 电机仿真结构
将上述模型封装后就可得到三相异步电机的仿 真模型 , 至此三相异步电机的仿真模型已完成。从
参考文献 : [ 1] [ 2] [ 3] [ 4] 薛定宇 . 基于 M ATLAB /SI M UL INK 的系 统仿真 技术与 应用 [M ] . 北京 : 清华大学出版社 , 2001. 闫哲 . 基于 MAT LAB 的异步电机在不同坐标 系下的仿 真分析 [ J]. 哈尔滨理工大学学报 . 2001, 5( 3) : 33 35. 洪乃刚 . 电力电子 和电力拖动控制系统 的 M ATLA B 仿 真 [M ] . 北京 : 机械工业出版社 , 2006. 魏伟 . 基于 SI M UL INK 异步 电机矢 量控制 仿真 实验研 究 [ J]. 实验技术与管理 . 2009, 1( 26): 73 77.

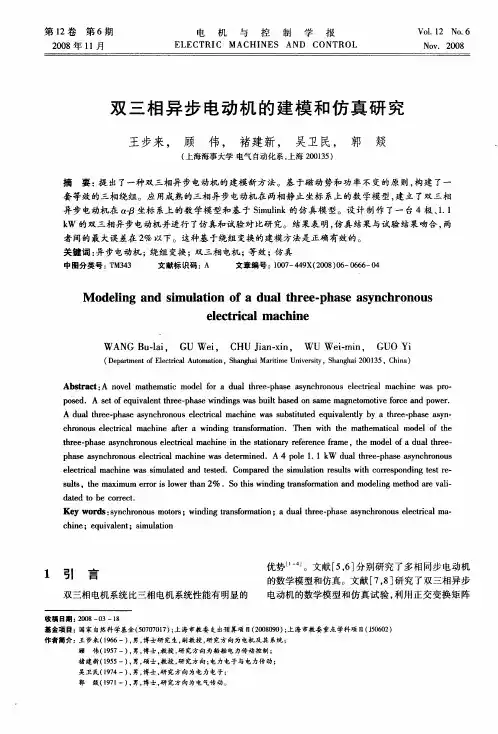

双三相异步电动机的建模和仿真研究
摘
要 ： 出了一种 双三相 异 步电动机 的建 模新 方 法 。基 于磁 动 势 和功 率 不 变 的原 则 ， 建 了一 提 构
套等效 的三 相绕组 。应 用成 熟的 三相异 步 电动机在 两相静 止 坐标 系上 的数 学模 型 ， 立 了双三 相 建 异步 电动机在 坐标 系上 的数 学模 型 和基 于 Ｓｍ ｌ ｋ的仿 真 模 型 。设 计 制 作 了一 台 ４极 、． ｉｕｉ ｎ １１ ｋ 的双 三相异 步 电动机 并进 行 了仿 真和试验 对 比研 究。结 果表 明 ， 真 结 果与 试验 结 果吻 合 ， Ｗ 仿 两 者 间的最 大误 差在 ２ 以下 。这 种基 于绕 组 变换 的建模 方 法是正确 有 效的 。 ％
Ａｂ ｔ ａ ｔ Ａ ｏ ｅ ｔ ｅ ｔ ｄ ｌｆ ｒ ａ ｄ ａ ｈ ｅ — ｈ ｓ ｓ ｎ ｈ ｏ ｏ ｓ ｅ ｅ ｔ ｃ ｌ ｍａ ｈ ｎ ｓ ｐ ｏ ｓｒ ｃ ： ｎ ｖ ｌ ｍａｈ ｍａ ｉ ｍｏ ｅ ｏ ｕ ｌ ｔ ｒ ｅ ｐ ａ ｅ ａ ｙ ｃ ｒ ｎ ｕ ｌｃｒ ａ ｃ ｉ ｅ ｗａ ｒ — ｃ ｉ ｐ ｓｄ ｏ ｅ ．Ａ ｅ ｆ ｑ ｉａｅ ｔ ｈ ｅ — ｈ ｓ ｎ ｉ ｇ ｓ ｕ ｌ ｂ ｅ ｎ ｓ ｍｅ ｍａ ｎ ｔｍｏ ｉｅｆ ｒ ｅ ａ ｄ ｐ ｗｅ ． ｓ ｔ ｕ ｖ ｎ ｒ ｅ ｐ ａ ｅｗｉ ｄ ｎ ｓＷａ ｂ ｉ ａ ｄ ｏ ａ ｇ ｅｏ ｔ ｏ ｃ ｎ ｏ ｒ ｏ ｅ ｌ ｔ ｔ ｓ ｖ Ａ ｕ ｈ ｅ ・ ｈ ｓ ｙ ｃ ｒ ｎ ｕ ｌｃｒｃ ｃ ｉｅ Ｗ ｕ ｓｉ ｔ ｄ ｅ ｕ ｖ ｌｎ ｌ ｙ ａ ｔ ｒｅ・ｈ ｓ ｓ ｎ・ ｄ ａ ｔ ｒ ｅ ｐ ａ ｅ ａ ｎ ｈ ｏ ｓ ｅｅ ｔ ａ ｍａ ｈ ｎ ａ ｓ ｂ ｔ ｕ ｅ ｑ ｉａ ｅ ｔ ｂ ｈ ｅ ・ ａ ｅ ａ ｙ ・ ｌ － ｓ ｏ ｉｌ ｓ ｔ ｙ ｐ ｃ ｒ ｎ ｕ ｌｃ ｒ ａ ｃ ｉ ｅ ａｔ ｒ ａ ｗｉ ｄ ｎ ｒ ｎ ｆｒ ｔ ｎ Ｔ ｅ ｔ ｈ ｔ ｅ ｔ ａ ｄ ｌ ｏ ｈ ｈ ｏ ｏ ｓｅ ｅ ｔ ｃ ｌ ｍａ ｈ ｎ ｆ ｎ ｉ ｇ ｔａ ｓｏ ｍａｉ ． ｈ ｎ ｗｉ ｔ ｅ ｍａｈ ｍａ ｉｌ ｍｏ ｅ ｆ ｔ ｅ ｉ ｅ ｏ ｈ ｃ ｔ ｒ ｅ ｐ ａ ｅ ａ ｙ ｃ ｒ ｎ ｕ ｌｃｒｃ ｃ ｉ ｅ ｉ ｈ ｔｔ ｎ ｒ ｅｅ ｅ ｃ ａ ｈ ｅ － ｈ ｓ ｓ ｎ ｈ ｏ ｏ ｓｅ ｅ ｔ ａ ｍａ ｈ ｎ ｔ ｅ ｓａｉ ａ ｙ ｒｆ ｒ ｎ ｅ ｆ ｍｅ，ｔ ｅ ｍｏ ｅ ｆａ ｄ ａ ｈ ｅ — ｉｌ ｎ ｏ ｒ ｈ ｄ ｌｏ ｕ ｌ ｒ ｅ ｔ ｐ ａ ｅ ａ ｙ ｃ ｒ ｎ ｕ ｌｃｒｃ ｃ ｉ ｅｗａ ｅｅ ｉｅ ．Ａ ４ ｐ ｌ ． Ｗ ｕ ｒ ｅ ｐ ａ ｅ ａ ｙ ｃ ｒ ｎ ｕ ｈ ｓ ｎ ｈ ｏ ｏ ｓｅ ｅ ｔ ａ ｍａ ｈ ｎ ｓｄ ｔｒ ｎ ｄ ｓ ｉｌ ｍ ｅ １ １ｋ ｄ ａ ｔ ｅ — ｈ ｓ ｎ ｈ ｏ ｏ ｓ ｏ ｌ ｈ ｓ ｅｅ ｔ ｃ ｃ ｉ ｅ ｗ ｓｓｍｕ ａ ｅ ｎ ｅ ｔｄ ｌｃｒ ａ ｍａ ｈ ｎ ａ ｉ ｌｔｄ ａ ｄ ｔｓｅ ．Ｃ ｍｐ ｒ ｄ ｔ ｅ ｓｍｕ ａｉ ｎ ｒ ｓ ｌ ｔ ｏ ｒ ｓ ｏ ｄ ｎ ｓ ｒ — ｉｌ ｏ ａ ｅ ｈ ｉ ｌｔ ｅ ｕ ｔ ｗｉ ｃ ｒｅ ｐ ｎ ｉ ｇ ｔ ｔ ｅ ｏ ｓ ｈ ｅ ｓ ｈ ．ｔ ｅｍ￣ ｉ ｍ ｒｏ ｗｅ ａ ％ ．Ｓ ｈ ｓ ｎ ｉ ｇ ｔ ｎ ｆｒ ａ ｉｎ ａ ｄ ｍｏ ｅ ｉｇ ｍｅｈ ｒ ａｉ ｕ ｓ ｈ ｍｕ ｅ ｒ ｓｌ ｒｔ ｎ ２ ｉ ｏ ｈ ｏ ｔ ｉ ｗｉ ｄ ｎ ａ ｓｏ ｒ ｍ ｔ ｎ ｄ ｌ ｔ ｏ ａ ｅｖ — ｏ ｎ ｄ ｌ
三相异步电动机proteus仿真
三相异步电动机proteus仿真
（实用版）
目录
1.三相异步电动机的基本概念和结构
2.Proteus 仿真软件的介绍和应用
3.三相异步电动机在 Proteus 中的仿真步骤
4.仿真结果的分析和应用
正文
三相异步电动机是一种常见的电动机类型，其结构主要包括定子部分和转子部分。
定子部分由机座、定子铁心和定子绕组组成，转子部分则由转子铁芯和转子绕组构成。
三相异步电动机的工作原理是利用定子绕组中的交流电流产生旋转磁场，这个磁场会作用于转子铁芯上，使得转子铁芯产生转矩，从而驱动电动机的转子旋转。
Proteus 仿真软件是一款专门用于电子电路仿真的软件，它可以模拟各种电子电路的工作过程，并提供各种分析工具，帮助用户进行电路设计和优化。
在 Proteus 中进行三相异步电动机的仿真，首先需要创建一个三相异步电动机的模型，这个模型可以包括定子绕组、转子绕组、定子铁心、转子铁芯等部分。
然后，用户可以设置电动机的参数，例如电压、频率、电流等，并设置仿真时间。
在仿真过程中，Proteus 软件可以提供实时的波形图和数据分析，帮助用户了解电动机的工作状态和性能。
例如，用户可以通过波形图查看电动机的电压、电流、功率等参数的变化情况，并通过数据分析工具进行进一步的分析和优化。
仿真结果可以帮助用户验证电动机的设计和优化方案，并预测其在实际工作中的表现。
例如，用户可以通过仿真结果分析电动机的起动性能、负载能力、效率等指标，并根据分析结果进行进一步的设计和优化。
第1页共1页。
基于MATLAB三相异步电机的建模与仿真
; D =ω 1 Ls r 2
电机的电磁转矩为 :
Te = np Lm ir1Ψ2 Lr
( 7)
电机的运动方程为 : ω J d Te - TL = ・
np dt
( 8)
式中 , Te 为电机的电磁转矩 ; TL 为电 机负载转矩 ; np 为电机的极对数 ; J 为电机
图 1 三相异步电机仿真系统
1 异步电机的仿真数学模型
利用 MATLAB 进行电机运行状态仿 真 ,最为关键的是建立起一个便于仿真的 电机模型 。在本文的实例中 , 将在同步旋 转两相坐标系下对一个直接接入三相电网 的异 步 鼠 笼 电 机 建 立 一 个 可 方 便 用 于 MATLAB 仿真的电机模型 。 为了区分于一般的同步旋转 d、 q 坐标 系统 ,这里采用 M、 T坐标轴代替 d、 q轴 , 且令 M 轴与电机中转子总磁链 Ψ 2 方向一 致 (转子总磁链 Ψ 2 等于气隙磁链 Ψ g 与转 子漏磁链 Ψ 21 之和 ) 。也就是说 , 把 M 轴 定向到 Ψ 2 的方向 。由于 Ψ 2 固定在 M 轴 方向上 ,所以转子磁链在 T轴方向上就没 有分量 ,即 ΨM2 =Ψ 2 。而转换到两相同步 旋转坐标系统的一个突出优点是 : 当 A、 B、 C 三相系统中的变量是正弦波时 , M、 T坐 标变量是直流量 。根据相关文献 , 我们可 知异步电机在两相同步旋转坐标系上按转
该电机数学模型是由电源 ( Electrical Sources ) 、 测 量 ( M easurements ) 、 电机 ( machines ) 、 电 力 电 子 ( Power Electron2 ics) 、 线路 ( Elements) 、 连接器 ( connectors) 等元 件 构 成 。调 用 MATLAB / SI MUL I NK 中的 Simpower System s环节中各相关环节 模块 ,并将其连接起来 ,就可得到该电机数 学模型的仿真模型 。图 1 所示的是一个三 相异步电动机仿真系统图 , 在使用该仿真 模型时 , 只需要输入电机定子 、 转子的电 阻、 感抗和负载转矩等参数 ,就可以进行仿 真。
三相异步电机maxwell仿真实例
一、概述三相异步电机是工业上常见的一种电动机类型，它具有结构简单、可靠性高、维护成本低等优点，在各种领域得到了广泛的应用。
对三相异步电机进行仿真分析可以帮助工程师更好地理解其工作原理和性能特点，从而为电机的设计和优化提供重要参考。
本文将以maxwell 软件为工具，以一个实例来介绍如何进行三相异步电机的仿真分析。
二、仿真模型建立1、确定仿真目标为了准确地分析三相异步电机的性能，我们需要建立一个包含电机本体、叶片、绕组等关键部件的仿真模型，通过对电机内部电磁场的分布、电磁感应等进行仿真分析，最终得到电机的转矩特性曲线、功率因数等关键性能参数。
2、建立电机几何模型在maxwell软件中，我们可以利用建模工具来绘制三相异步电机的几何结构，包括电机的定子、转子、绕组等关键部件。
在建立几何模型时，需要考虑电机的实际结构和尺寸参数，以确保仿真结果的准确性和可靠性。
3、设置电磁材料属性较为准确的电磁仿真分析需要考虑电机内部的导体、磁性材料等特性，因此在建立模型时，需要设置相应的材料属性，包括导体的电导率、磁性材料的饱和磁导率等参数。
maxwell软件提供了丰富的电磁材料库，用户可以根据实际情况选择合适的材料进行设置。
三、仿真分析1、电机的空载特性分析通过maxwell软件进行仿真分析，可以得到三相异步电机在空载情况下的电磁场分布、磁通线密度等关键参数。
通过对电机空载时的电磁特性进行分析，可以了解电机内部的磁场分布规律，对电机的设计和改进提供重要参考。
2、电机的负载特性分析对于三相异步电机而言，其负载特性是评价其性能的重要指标之一。
通过maxwell软件进行仿真分析，可以得到电机在不同负载下的转矩-转速特性曲线，从而了解电机的负载特性，并对电机的应用场景和工作性能进行评估。
3、电机的启动特性分析三相异步电机的启动特性对其在实际工程应用中具有至关重要的意义。
基于maxwell软件进行仿真分析，可以得到电机在启动过程中的电磁特性分析结果，从而了解电机的启动工况下的电流、转矩等重要参数，为电机的启动控制和优化提供重要依据。
异步电机Maxwell建模
三相异步电机建模1. 电机基本参数
2. 定子基本参数
第三个为堆叠因素
3. 定子槽型
取消自动设置与平行边之后就可以设置形状
4. 定子绕组
并联支路数最多取2p个，但不是任意取 2p需要为并联支路数的整数倍，相互并联的级相组的个数要匹配，在并联时，最小的单位是级相组数级相组数的大小为每级每相槽数（对于双层绕组来说）对于单层绕组来说级相组的大小为每级每相槽数的一半
5. 匝间连接方式与导线规格问题
6. 端部与绝缘槽设置问题
7. 转子设置
8. 转子槽型
9. 转子绕组
10. 转轴设置
11. 电机仿真设置
maxwell仿真部分
一、建立maxwell模型
在analyze后使用create maxwell design创建二维/三维模型
二、maxwell仿真分析基本思路：
稳态，用电流源仿真；在给定转速之后看产生的转矩是不是与标准转矩相等从零开始转动，用电压源仿真；在给定负载之后看转速是不是与转差相等。
1. 绕组激励设置
2. 转矩负载设置
1. 绕组激励设置
2. 转矩负载设置。
三相异步电动机proteus仿真
三相异步电动机Proteus仿真引言三相异步电动机是电力系统中常见的一种电动机，具有广泛的应用。
在实际应用中，为了验证电动机的性能并进行故障诊断，可以使用电路仿真软件进行虚拟仿真。
Proteus是一款非常常用的电路仿真软件，可以进行电路的建模、仿真和调试。
本文将介绍如何使用Proteus进行三相异步电动机的仿真以及仿真结果的分析。
三相异步电动机的原理三相异步电动机是利用交流电的特性，在三相对称均匀磁场的作用下产生转矩的电动机。
它由定子和转子两部分组成。
定子是由三个对称分布的线圈组成，在电流通过时产生旋转磁场。
转子是一个可以自由旋转的铜棒，通过与旋转磁场的作用，产生转矩使转子旋转。
三相异步电动机的工作原理可以简单描述为以下几个步骤：1.三相交流电通过定子线圈，产生旋转磁场；2.旋转磁场切割转子导体，产生感应电动势；3.感应电动势在转子上产生电流，产生的电流与磁场相互作用，产生转矩；4.转矩将转子旋转，实现能量转换。
Proteus仿真环境搭建在进行三相异步电动机的Proteus仿真之前，我们需要先搭建仿真环境。
首先，确保你已经安装了最新版本的Proteus软件。
然后，按照以下步骤进行操作：1.打开Proteus软件，创建一个新的工程；2.在工程中添加一个电源模块，表示三相交流电源；3.在电源模块的输出端添加一个三相异步电动机模块；4.连接电源和电动机模块的输入输出端口。
完成以上步骤后，我们已经成功搭建了三相异步电动机的Proteus仿真环境。
三相异步电动机Proteus仿真参数设置在进行三相异步电动机的Proteus仿真之前，我们需要对仿真参数进行设置。
参数设置的准确性将直接影响到仿真结果的准确性。
下面是一些常用的参数设置方法：1. 电源参数设置在电源模块中，我们需要设置交流电源的参数，包括电压、频率等。
根据实际情况设置合适的参数值。
2. 电动机参数设置在电动机模块中，我们需要设置电动机的参数，包括定子的线圈数、转子的电阻、自感等。
三相的异步电动机变频调速系统设计的及仿真
三相的异步电动机变频调速系统设计的及仿真引言：在现代工业生产中，电动机作为一种重要的动力设备，广泛应用于各种机器和设备中。
为了满足不同工艺和运行要求，需要调节电动机的运行速度。
传统的方法是通过改变电源的频率来达到调速的目的。
然而，这种方法存在一定的局限性，无法实现精确的调速效果。
因此，引入变频调速系统成为了提高电机调速性能的有效手段。
本文将对三相异步电动机变频调速系统的设计及仿真进行详细介绍。
一、系统设计：1.变频器设计：变频器是变频调速系统的核心部分，用于将输入电源的频率和电压变换成适合电动机工作的频率和电压。
变频器由整流器、滤波器和逆变器组成。
整流器将输入的交流电变换成直流电，滤波器用于平滑输出电压，逆变器将直流电转换成可控的交流电输出。
变频器还包括控制模块，用于实现调速功能。
2.控制系统设计：控制系统包括速度传感器、PID控制器和功率放大器。
速度传感器用于实时测量电机转速，PID控制器根据设定转速和实际转速之间的差异，调节变频器的输出频率和电压，以实现电机的准确调速。
二、系统仿真：为了验证设计的可行性和调速性能，可以使用MATLAB/Simulink进行系统仿真。
具体的仿真流程如下：1. 搭建电机模型：根据电机的参数和等效电路，搭建电机的MATLAB/Simulink模型，包括电机的输入端口、输出端口和机械负载。
2. 设计控制系统：在Simulink中添加速度传感器、PID控制器和功率放大器，并与电机模型连接起来。
3.设定仿真参数：设置电机的参数、控制系统的参数和仿真时间等参数。
4.进行仿真实验：根据实际需求，设置不同的转速设定值，观察电机的响应情况，如稳态误差和调速时间等。
5.优化系统性能：根据仿真结果，调整参数和控制策略，优化系统的调速性能，如减小稳态误差和调速时间。
三、结论：三相异步电动机变频调速系统是一种能够实现精确调速的调速方案。
通过合理设计和仿真验证，可以得到一个性能稳定、调速精度高的变频调速系统。
三相异步电机maxwell仿真实例
下面是一个使用Maxwell进行三相异步电机仿真的简单示例：
步骤1：创建电机模型
在Maxwell中，首先需要创建一个电机模型。
可以使用3D 建模工具创建电机的几何形状，并设置电机的材料属性和线圈结构。
步骤2：设置边界条件
在仿真之前，需要设置适当的边界条件。
这通常包括定义电机周围的空气区域、设置导体的电气连接和绝缘等。
步骤3：定义电机的运行参数
定义电机的运行参数，如额定电压、额定频率、额定功率等。
这些参数将用于仿真电机在不同负载和电源条件下的性能。
步骤4：设置仿真参数
设置Maxwell仿真程序的参数，如仿真时间、时间步长等。
这些参数将影响仿真结果的准确性和计算时间。
步骤5：运行仿真
运行仿真程序，Maxwell将根据设置的边界条件、电机几何和运行参数，计算电机的电磁场分布、磁通、转矩等。
步骤6：分析仿真结果
分析仿真结果，可以查看电机的电磁场分布、磁通密度、转矩特性等。
这些结果可以帮助评估电机的性能和效率。
需要注意的是，Maxwell是一款商业软件，需要购买并学习如何使用。
此外，三相异步电机的仿真还涉及到许多细节和参数的设置，需要一定的专业知识和经验。
建议在进行仿真前，先学习Maxwell的使用方法，并深入了解电机的工作原理和相关仿真技术。
异步电动机的matlab建模与仿真
异步电动机的matlab / Simulink建模与仿真摘要本文通过结合Matlab / Simulink中的模块和s函数，建立了鼠笼式异步电动机的模型，并进行了分析。
通过改进定子电流和定子磁链的方程式增加了模型的准确性。
文中给出了增加负载时定子电流，磁链以及转子速度转矩的仿真结果。
仿真结果表明在αβ两相同步静止坐标系下的模型可以更准确的反映运行中电机的实际情况。
关键词：Matlab / Simulink 异步电动机状态方程1 前言随着电力电子技术与交流电动机的调速和控制理论的迅速发展,使得异步电动机越来越广泛地应用于各个领域的工业生产。
异步电动机的仿真运行状况和用计算机来解决异步电动机控制直接转矩和电机故障分析具有重要意义。
它能显示理论上的变化,当异步电动机正在运行时,提供了直接理论基础的电机直接转矩控制(DTC),并且准确的分析了电气故障。
在过去,通过研究的异步电动机的电机模型建立了三相静止不动的框架。
研究了电压、转矩方程在该模型的功能,同相轴之间的定子、转子的线圈的角度。
θ是时间函数、电压、转矩方程是时变方程这些变量都在这个运动模型中。
这使得很难建立在αβ两相异步电动机的固定框架相关的数学模型。
但是通过坐标变换,建立在αβ两相感应电动机模型框架可以使得固定电压、转矩方程,使数学模型变得简单。
在本篇论文中,我们建立的异步电机仿真模型在固定框架αβ两相同步旋转坐标系下,并给出了仿真结果,表明该模型更加准确地反映了运行中的电动机的实际情况。
2 异步电动机的数学模型2.1 三相-两相变换矩阵2.2电压方程矩阵作为转子感应电动机是短路鼠笼式, Urα , Urβ =0。
电压方程可以得到:78（2）根据方程(2)我们可以得出状态方程为：（3）这个方程和电流的定子磁链定向的关系是一样的。
（4）（5）根据公式(4)(5),我们有了异步电动机与定子磁链定向的状态方程和电流作为状态变量:（6）转矩方程是：（7）速度方程是：（8）3基于simulink的异步电动机模型它提供了一个异步电动机在电力系统仿真模块(SimPowerSystems 7.0版本)的MATLAB的仿真,使电力系统变得更方便。
三相异步电动机proteus仿真
三相异步电动机proteus仿真摘要：一、三相异步电动机概述- 定义与特点- 应用场景二、Proteus 软件介绍- 概述- 功能与用途三、三相异步电动机Proteus 仿真步骤- 准备工作- 仿真操作流程- 结果与分析正文：一、三相异步电动机概述三相异步电动机是一种常见的电动机类型，其工作原理基于电磁感应。
相较于单相电动机，三相异步电动机具有更好的性能和更高的效率，因此在各种电气设备中得到了广泛的应用。
三相异步电动机通常用于驱动负载，例如风机、水泵和压缩机等。
二、Proteus 软件介绍Proteus 是一款电子设计自动化（EDA）软件，主要用于电子电路仿真、单片机系统开发以及PCB 设计等。
该软件具有强大的功能，可以模拟各种电子电路，并能够进行虚拟实验，以提高电路设计效率和减少开发成本。
三、三相异步电动机Proteus 仿真步骤在进行三相异步电动机Proteus 仿真之前，首先需要准备相关的模型和元件。
可以从网上下载三相异步电动机模型，或者使用Proteus 自带的元件库创建电动机模型。
接下来，按照以下步骤进行仿真：1.打开Proteus 软件，创建一个新的项目。
2.在元件库中，选择三相异步电动机模型，将其放入工作区。
3.连接电动机的电源，设置电压、频率等参数。
4.添加负载，例如一个电阻器或灯泡，以模拟实际应用场景。
5.设置仿真参数，例如仿真时间、步长等。
6.开始仿真，观察电动机的转速、电流等参数的变化。
7.分析仿真结果，检查电动机是否能够正常工作，如果发现问题，可以调整元件参数或电路连接，然后重新进行仿真。
通过以上步骤，可以完成三相异步电动机在Proteus 软件中的仿真。
仿真结果可以帮助我们更好地理解电动机的工作原理，以及在不同工况下的性能表现。
三相交流异步电动机快速目标建模法
三相交流异步电动机快速目标建模法
三相交流异步电动机，那可是工业领域的大明星啊！你想想看，它就像是一个不知疲倦的大力士，默默地为我们的生产生活提供着强大的动力。
说到三相交流异步电动机的快速目标建模法，这可真是个神奇的东西。
它就好像是一把钥匙，能够迅速打开电动机这个神秘盒子的大门，让我们能够深入了解它的内部世界。
我们平时看到的电动机，可能只是觉得它在那里转啊转，但你知道吗，它的内部其实有着非常复杂的结构和运行原理。
而快速目标建模法，就像是给我们配备了一副超级眼镜，让我们能一下子看清那些复杂的细节。
你说这有多重要？这就好比是在黑暗中找到了一盏明灯，让我们不再摸黑前行。
有了这个方法，我们就能更加准确地预测电动机的性能，提前发现可能出现的问题，这难道不是一件超级棒的事情吗？
它能让我们在设计和使用电动机的时候更加得心应手，就像是一个经验丰富的老司机，开起车来那叫一个稳。
而且，这种方法还能不断进化和完善呢，随着技术的发展，它会变得越来越厉害。
我们难道不应该好好利用它吗？它能为我们节省时间，提高效率，带来更多的价值。
这就好像是拥有了一个魔法棒，轻轻一挥，就能解决很多难题。
三相交流异步电动机的快速目标建模法，真的是一个了不起的发明，它为我们的工业发展注入了强大的动力。
让我们一起好好利用它，让它为我们创造更美好的未来吧！。
基于MATLAB的三相异步电动机的建模与仿真研究
《基于MATLAB的三相异步电动机的建模与仿真研究》工作特性，然后对基于基于MATLAB的三相异步电动机的建模与仿真进行了重点分析，以供广大读者参考。
【关键词】MATLAB 三相异步电动机建模仿真1 MATLAB简介MATLAB是矩阵实验室（Matrix Laboratory）的简称，可以为三相异步电动机提供数值计算能力、专业水平的符号计算功能、可视化建模和仿真等功能。
矩阵是MATLAB的基本数据单位，其指令表达形式类似于数学和工程中用到的，所以相比较C语言而言，MATLAB的结算问题能力更便捷。
目前的MATLAB包含了数百种以上的内部函数主包和三十多种工具包，后者又可以分为学科工具包和功能性工具包，从而实现处理可视化建模仿真、实时控制、文字处理等各项功能。
MATLAB还有着很强的开放性，其内部的主包和工具包都属于可读可修改文件，从而方便用户将源程序的修改加入到自己编写的程序中。
2 异步电动机基本原理和工作特性三相异步电动机主要由定子和转子构成，二者之间有一个比较小的空气隙。
当对称三相绕组接到对称三相电源以后，空气隙就可以建立同步转速和旋转磁场。
旋转磁场会切割转子导体，而后者就会产生感应电势，再加上转子绕组属于闭合状态，所以电流会从转子导体中通过。
电流和旋转磁场之间会产生电磁力，并作用于转子导体，其方向与旋转磁场方向保持一致。
异步电动机工作特性是指在额定电压和额定频率的情况下，电动机转速、定子电流、功率因数、电磁转矩等方面的关系。
首先从转速特性方面来看，在空载状态下，转子电流接近零，所以处于同步转速状态下，而随着负载的增加，转速会逐渐下降，因此转速特征是一条稍向下倾斜的曲线。
其次从定子电流特性方面来分析，如果处于空载状态下，定子电流就全部是励磁电流；并且随着负载的增加，定子电流也会增加。
最后从功率因数特性的方面来看，异步电动机的功率因数处于滞后状态，如果处于空载情况下，电动机的功能因素就比较低；随着负载的增加，电动机的功率因数也会提高，直到额定负载状态下会达到最大值。
三相异步电机的建模与仿真
电气与电子信息工程学院《计算机仿真及应用B》题目学号：姓名:班级:任课老师:三相异步电动机的建模与仿真一．实验题目三相异步电动机的建模与仿真二．实验原理三相异步电动机也被称作感应电机，当其定子侧通入电流后，部分磁通将穿过短路环，并在短路环内产生感应电流。
短路环内的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有相位差，从而形成旋转磁场。
转子绕组因与磁场间存在着相对运动而产生感应电动势和感应电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，从而实现能量转换。
三相异步电动机具有结构简单，成本较低，制造，使用和维护方便,运行可靠以及质量较小等优点，从而被广泛应用于家用电器，电动缝纫机，食品加工机以及各种电动工具，小型电机设备中，因此，研究三相异步电动机的建模与仿真。
三.实验步骤1.选择模块首先建立一个新的simulink 模型窗口，然后根据系统的描述选择合适的模块添加至模型窗口中。
建立模型所需模块如下：1) 选择simPowerSystems 模块库的Machines 子模块库下的Asynchronous Machine SI Units模块作为交流异步电机。
2) 选择simPowerSystems 模块库的Electrical Sources 子模块库下的Three-PhaseProgrammable Voltage Source 模块作为三相交流电源。
3) 选择simPowerSystems 模块库的Three-Phase Library 子模块库下的Three-Phase SeriesRLC Load 模块作为串联RLC 负载。
4) 选择simPowerSystems 模块库的Elements 子模块库下的Three-Phase Breaker 模块作为三相断路器，Ground 模块作为接地。
5) 选择SimPowerSystems 模块库的Measurements 子模块库下的Voltage Measurement 模块作为电压测量。
第6章 三相异步电机的建模与
（4）画出绕组展开图
图6.14 三相双层短距分布绕组的展开图
结论： 双层绕组为短距绕组，线圈组数等于极数，它是单层绕 组的两倍。
（5）确定绕组的并联支路数
图6.15 交流绕组的并联支路数
对于实际的电机，在交流绕组的制造过程中，常采用图6.16所示线圈组之间的接线图 指导接线。
C、三相异步电机的运行状态与转差率
定义： 异步电机的同步速 n1 与转子转速 n 之间存在差异，这一差异即 代表旋转磁场与转子的相对速度，又称为转差速度。通常将转差速 度与同步速的比值定义为转差率，即：
n1 n s n1
转差率是反映异步电机运行状态的一个重要物理量。
（6-3）
结论： 随着机械负载的增加，转子转速下降，异步电动机的转 差率增大。
6.1 三相异步电机的基本运行原理
A、旋转磁场的概念
图6.1 最简单的三相异步电动机与三相对称电流的波形
规定： 电流从尾端（X、Y、Z）流入、首端（A、B、C）流出为正；由 此画出三相绕组的轴线如图6.1a所示。很显然，A轴、B轴和C轴在 空间互成 120 。
在上述三相对称绕组中通以下列三相对称电流：
2. 转子
图6.7 定子铁心表面的槽形
转子是由圆柱形转子铁心、转子绕组和转轴等组成。其中，转子绕组根据结 构形式的不同，有鼠笼式和绕线式之分。
鼠笼式转子：
图6.8 鼠笼式转子绕组
绕线式转子：
图6.9 三相绕线式异步电动机 1-转子绕组 2-端盖 3-轴承 4-定子绕组 5-转子铁心 6-定子铁心 7-集电环 8-出线盒
D、三相双层分布绕组
双层绕组是指定子上每个槽内放置两个线圈边，每个线圈边表示 一层。
异步电动机动态数学模型的建模与仿真
目录摘要 (2)1设计意义及要求 (3)1.1设计意义 (3)1.2设计要求 (3)2异步电动机动态数学模型 (4)2.1异步电动机动态数学模型的性质 (4)4仿真结果及分析 (20)5结论 ............................................................................................................................... 错误!未定义书签。
参考文献 (11)摘要对一个物理对象的数学模型，在不改变控制对象物理特性的前提下采用一定的变换手段，可以获得相对简单的数学描述，以简化对控制对象的控制。
对异步电机的数学分析也不例外，在分析异步电机的数学模型时主要用到的是坐标变换。
当异步电动机用于机车牵引传动、轧钢机、数控机床、机器人、载客电梯等高性能调速系统和伺服系统时，系统需要较高甚至很高的动态性能，仅用基于稳态模型的各种控制不能满足要求。
要实现高动态性能，必须首先研究异步电动机的动态数学模型，高性能的传动控制，如矢量控制（磁场定向控制）是以动态d-q模型为基础的。
关键字：异步电动机数学模型坐标变化 d-q坐标系异步电动机动态数学模型的建模与仿真1 设计意义及要求1PNRs212 异步电动机动态数学模型2.1异步电动机动态数学模型的性质他励式直流电动机的励磁绕组和电枢绕组相互独立，励磁电流和电枢电流单独可控，若忽略队励磁的电枢反应或通过补偿绕组抵消之，则励磁和电枢绕组各自产生的磁动势在空间相差π/2，无交叉耦合。
气隙磁通由励磁绕组单独产生，而电磁转矩正比于磁通与电枢电流的乘积。
不考虑弱磁调速时，可以在电枢合上电源以前建立磁通，并保持励磁电流恒定，这样就可以认为磁通不参与系统的动态过程。
因此，可以只通过电枢电流来控制电磁转矩。
在上述假定条件下，直流电动机的动态数学模型只有一个输入变量——电枢电压，和一个输出变量——转速，可以用单变量的线性系统来描述，完全可以应用线性控制理论和工程设计方法进行分析与设计。
