555定时器电路数电实验报告
555定时器 实验报告
555定时器实验报告555定时器实验报告引言:555定时器是一种常用的集成电路,具有广泛的应用领域。
本实验旨在通过对555定时器的实验研究,探索其工作原理和特性,并进一步了解其在电子电路中的应用。
一、实验目的本实验的主要目的是:1. 了解555定时器的基本结构和工作原理;2. 掌握555定时器的基本参数和特性;3. 学习使用555定时器设计和实现简单的定时器电路。
二、实验原理555定时器是一种集成电路,由比较器、RS触发器和输出驱动器组成。
它可以工作在单稳态、多稳态和振荡器模式下,具有广泛的应用。
555定时器的主要参数有供电电压、触发电平、输出电流等。
三、实验步骤1. 实验前准备:准备好实验所需的555定时器芯片、电源、电阻、电容等器件。
2. 搭建电路:按照实验指导书上的电路图搭建555定时器电路。
3. 调试电路:根据实验指导书上的调试步骤,逐步调整电路参数,确保电路正常工作。
4. 测量参数:使用万用表等仪器,测量电路中的电压、电流等参数,并记录下来。
5. 分析结果:根据实验数据,分析555定时器的工作特性和参数变化规律。
6. 总结实验:总结实验过程中遇到的问题和解决方法,总结实验结果和心得体会。
四、实验结果与分析在实验过程中,我们观察到555定时器在不同电路条件下的稳定工作。
通过调整电路参数,我们成功实现了定时器电路的设计和实现。
根据测量数据和分析结果,我们得出以下结论:1. 555定时器的稳定工作与供电电压、触发电平等参数密切相关;2. 555定时器的输出电流能力有一定限制,需要根据具体应用场景选择合适的驱动电路;3. 555定时器可以通过改变电阻和电容值来调整输出波形的频率和占空比。
五、实验应用555定时器具有广泛的应用领域,常见的应用包括:1. 交通信号灯控制:通过555定时器实现交通信号灯的定时控制,实现交通流畅和安全;2. 脉冲发生器:利用555定时器的振荡特性,设计和实现各种脉冲发生器电路;3. 声音发生器:通过555定时器产生不同频率的方波,实现声音发生器电路;4. 脉宽调制:利用555定时器的占空比可调特性,实现脉宽调制电路。
数字电路实验报告555定时器及应用
姓名:xxxxxxxxxxxxxxx学号:xxxxxxxxxx .学院:计算机与电子信息学院专业:计算机类.班级:xxxxxxxxxxxxxxxxxx时间:2019年10月18 日.指导教师:xxxxxxxx . 实验名称:555定时器及应用.一、实验目的1、熟悉掌握555定时器的基本工作原理及功能;2、掌握555定时器构成多谐震荡器的工作原理和使用方法;3、熟悉数字系统的分析和应用。
二、实验原理1、555定时器原理简介555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路,也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路,应用范围十分广泛。
(1)555定时器的特点①外部连接几个阻容元件,可以方便的构成施密特触发器、多谐振荡器和单稳态触发器等脉冲产生与整形回路。
②具有一定的输出功率,因此可直接驱动微电机、指示灯和扬声器等。
该器件有双极型和COMS型两类产品,双极型产品型号最后三位为555,COMS型产品型号最后四位为7555,它们的功能及外部引线排列完全相同。
③电源电压范围宽(3~18V),双极型的电源电压为5~15V,COMS型的电源电压为3~18V,能够提供与TTL及COMS型的数字电路兼容的逻辑电平。
(2)555定时器的电路结构及功能图6-1是555定时器的电路结构图和管脚排列图,它的八个引脚的名称及作用如下:1脚:芯片的地端2脚:芯片的触发输入端TR’(也叫低触发端)3脚:芯片的输出端4脚:芯片的复位端RD’5脚:芯片的控制电压输入Vco 6脚:芯片的阈值输入端TH(也叫高触发端)7脚:芯片的放电端DISC 8脚:芯片的电源Vcc图6-1(a)电路结构图(b)管脚排列图555定时器的电路结构图中,它由比较器C1和C2、基本RS触发器和集电极开路的放电三极管T D三部分组成。
V11(TH)是比较器C1的输入端,V12(TR’)是比较器C2的输入端,C1和C2的参考电压(电压比较的基准)V R1和V R2由V CC经三个5kΩ电阻分压给出。
555定时器的实验报告
555定时器的实验报告555定时器的实验报告引言:555定时器是一种广泛应用于电子电路中的集成电路,它具有稳定可靠、功能强大的特点。
本次实验旨在通过对555定时器的实际操作,进一步了解其原理和应用。
一、实验目的:通过555定时器的实验,掌握其基本工作原理和使用方法,进一步了解其在电子电路中的应用。
二、实验器材:1. 555定时器集成电路芯片2. 电源3. 电阻、电容等元件4. 示波器5. 多用途实验板三、实验步骤:1. 搭建基本的555定时器电路首先,将555定时器芯片插入多用途实验板中,并根据电路图连接所需的电阻、电容等元件。
接下来,将电源连接到实验板上,并确保电路连接正确无误。
2. 测量输出信号频率使用示波器测量555定时器输出信号的频率。
调节电阻和电容的数值,观察输出信号频率的变化。
记录不同参数下的频率值,并进行比较分析。
3. 观察输出信号波形通过示波器观察555定时器输出信号的波形。
调节电阻和电容的数值,观察波形的变化。
分析不同参数对波形的影响,并记录观察结果。
4. 实现定时功能利用555定时器的稳定性和精确性,设计并实现一个简单的定时器电路。
通过调节电阻和电容的数值,设置所需的定时时间。
观察定时器的准确性和稳定性,并记录实验结果。
四、实验结果和分析:通过实验,我们得到了不同参数下555定时器输出信号的频率和波形。
实验结果表明,电阻和电容的数值对555定时器的工作频率和波形有较大的影响。
较大的电阻和电容数值将导致较低的频率和较长的周期,而较小的数值则会得到相反的结果。
此外,我们还实现了一个简单的定时器电路。
通过调节电阻和电容的数值,我们成功设置了所需的定时时间,并观察到定时器的准确性和稳定性。
这进一步证明了555定时器在电子电路中的实用性和可靠性。
五、实验总结:通过本次实验,我们深入了解了555定时器的工作原理和应用。
通过调节电阻和电容的数值,我们可以灵活地控制555定时器的输出频率和波形。
555定时器实验报告
555定时器实验报告555定时器实验报告引言:在电子学中,定时器是一种常见的集成电路,用于产生各种精确的时间延迟和脉冲信号。
其中,555定时器是最常用的一种,因其简单可靠而被广泛应用于各种电子设备中。
本文将介绍555定时器的基本原理、实验过程以及实验结果,并对其应用进行探讨。
一、555定时器的基本原理555定时器是一种集成电路,由比较器、RS触发器和放大器构成。
其工作原理是通过比较器的输出控制RS触发器的状态,从而产生稳定的方波信号。
555定时器有三个工作模式:单稳态、自由运行和双稳态。
单稳态模式下,输出信号为一次性的脉冲;自由运行模式下,输出信号为连续的方波;双稳态模式下,输出信号为两个稳定的状态。
根据外部电路的连接方式,可以实现不同的定时功能。
二、实验过程1. 准备实验材料:555定时器芯片、电阻、电容、开关、电源等。
2. 搭建实验电路:按照实验要求,将555定时器与其他元件连接在一起,形成一个完整的电路。
3. 设置实验参数:根据实验要求,选择合适的电阻和电容数值,并将它们连接到555定时器的相应引脚上。
4. 进行实验观测:将电源接通,观察555定时器的输出信号,并记录实验数据。
5. 分析实验结果:根据实验数据,分析555定时器的工作状态和输出特性。
6. 进一步实验:根据实验结果,可以尝试调整电阻和电容数值,观察输出信号的变化。
三、实验结果通过实验观测和数据记录,我们得到了如下实验结果:1. 当电阻和电容数值较大时,输出信号的频率较低,周期较长。
2. 当电阻和电容数值较小时,输出信号的频率较高,周期较短。
3. 当电阻和电容数值相等时,输出信号的占空比为50%。
4. 当电阻和电容数值不相等时,输出信号的占空比会发生变化。
四、555定时器的应用探讨555定时器作为一种常见的定时器,被广泛应用于各种电子设备中。
它的应用领域包括但不限于以下几个方面:1. 脉冲发生器:通过调整电阻和电容数值,可以产生不同频率和占空比的脉冲信号,用于驱动其他电路或设备。
555定时器应用实验报告
555定时器应用实验报告555定时器应用实验报告引言:555定时器是一种经典的集成电路,具有广泛的应用。
本实验旨在通过实际操作,探索555定时器的基本原理和应用。
一、实验目的本实验的目的是通过555定时器的应用实验,了解555定时器的基本工作原理、特性和应用场景。
二、实验器材1. 555定时器芯片2. 电源3. 电阻、电容、电感等元件4. 示波器5. 连线电缆等三、实验步骤1. 搭建基本的555定时器电路,包括电源、555芯片、电阻、电容等元件。
2. 连接示波器,观察输入和输出信号的波形。
3. 调节电阻和电容的数值,观察波形的变化。
4. 尝试不同的输入信号,如方波、正弦波等,观察输出信号的响应。
5. 探索不同的应用场景,如脉冲发生器、频率分频器等,观察555定时器的工作情况。
四、实验结果与分析在实验过程中,我们观察到了以下现象和结果:1. 通过调节电阻和电容的数值,可以改变555定时器的输出频率和占空比。
2. 输入信号的不同波形对输出信号的响应也有影响,方波信号能够得到更稳定的输出。
3. 在不同的应用场景中,555定时器表现出了良好的性能,如在脉冲发生器中能够产生稳定的脉冲信号,在频率分频器中能够实现精确的频率分频。
通过对实验结果的分析,我们可以得出以下结论:1. 555定时器是一种非常实用的集成电路,具有广泛的应用前景。
2. 通过调节电阻和电容的数值,可以实现对555定时器的频率和占空比的精确控制。
3. 在不同的应用场景中,555定时器表现出了良好的稳定性和可靠性。
五、实验总结通过本次实验,我们深入了解了555定时器的基本原理和应用。
通过实际操作,我们掌握了555定时器的调节方法和应用技巧。
同时,我们也发现了555定时器在不同应用场景中的优势和局限性。
通过对实验结果的分析和总结,我们对555定时器有了更深入的理解。
总之,555定时器作为一种经典的集成电路,在电子领域有着广泛的应用。
通过实验,我们对555定时器的工作原理和应用场景有了更深入的了解。

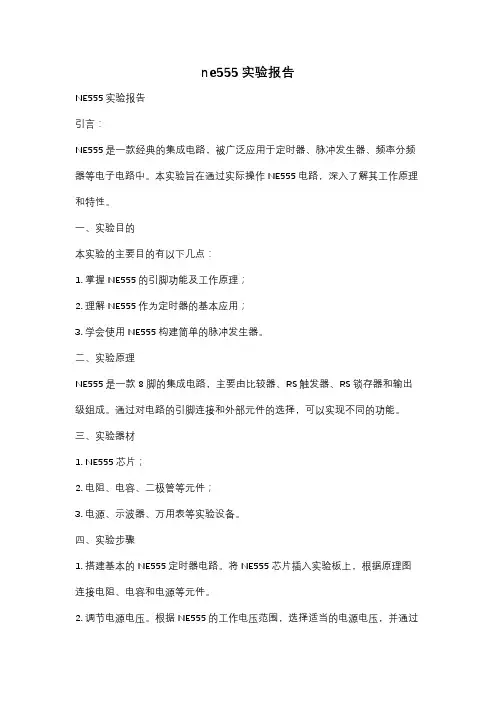

ne555实验报告
ne555实验报告NE555实验报告引言:NE555是一款经典的集成电路,被广泛应用于定时器、脉冲发生器、频率分频器等电子电路中。
本实验旨在通过实际操作NE555电路,深入了解其工作原理和特性。
一、实验目的本实验的主要目的有以下几点:1. 掌握NE555的引脚功能及工作原理;2. 理解NE555作为定时器的基本应用;3. 学会使用NE555构建简单的脉冲发生器。
二、实验原理NE555是一款8脚的集成电路,主要由比较器、RS触发器、RS锁存器和输出级组成。
通过对电路的引脚连接和外部元件的选择,可以实现不同的功能。
三、实验器材1. NE555芯片;2. 电阻、电容、二极管等元件;3. 电源、示波器、万用表等实验设备。
四、实验步骤1. 搭建基本的NE555定时器电路。
将NE555芯片插入实验板上,根据原理图连接电阻、电容和电源等元件。
2. 调节电源电压。
根据NE555的工作电压范围,选择适当的电源电压,并通过万用表测量电压值。
3. 测试NE555的工作频率。
将示波器连接到NE555的输出引脚上,调节电阻和电容的值,观察示波器上的波形变化,并记录下不同参数下的频率值。
4. 构建脉冲发生器。
在基本的NE555定时器电路的基础上,添加电阻、电容和二极管等元件,实现脉冲发生器的功能。
通过示波器观察输出的脉冲波形,并记录下不同参数下的频率、占空比等数值。
五、实验结果与分析通过实验,我们得到了NE555在不同参数下的工作频率和脉冲波形。
根据实验数据,我们可以分析NE555的特性和性能。
首先,NE555的工作频率与电阻和电容的值有关。
当电阻值较大或电容值较小时,工作频率较低;反之,工作频率较高。
这是因为NE555的内部电路通过电阻和电容的充放电过程来实现定时功能。
其次,NE555作为脉冲发生器时,其输出波形的频率和占空比也与电阻和电容的值密切相关。
通过调节电阻和电容的数值,可以实现不同频率和占空比的脉冲波形。
六、实验总结本实验通过实际操作NE555电路,深入了解了其工作原理和特性。
数电实验报告:实验5-555定时器
广东海洋大学学生实验报告书(学生用表)
实验名称 课程名称 课程号 学院(系) 专业 班级 学生姓名 学号 实验地点 实验日期
实验5 555定时器
一、实验目的
掌握555集成定时器的基本应用。
二、实验仪器及芯片
1.实验仪器:直流稳压电源、万用表、双踪示波器、数字实验箱。
2.芯片:555定时器两片、电阻与电容若干。
555定时器的管脚排列如下:
D
三、预习要求
1.复习555集成定时器的电路结构、工作原理及其特点。
2.查阅555的有关应用实例。
四、实验内容及步骤:
1.555多谐振荡器
按图(1)连接检查无误后,方可接上电源。
然后观察输出端(3脚)观察高低电平,记录周期(频率)。
注意图中的电容正负极,6引脚接电容正极 +5V 10K
V 0 0
V 10K 0.01µF
100µF
图(1)555多谐振荡器 图(2)555单稳态触发器
2.555单稳态触发器 按图(2)连接,图中6接电容+,1接电容另外一端,电容值先用100uF (,再改用用470 uF )。
GDOU-B-11-112
图(2)中的V i来源于实验台靠近下方的数字逻辑输出的某一个,正常情况下接高电平,实验中将它拨到低电平,马上再拨回到高电平。
V o接实验台偏上方的逻辑电平输入。
检查无误后,方可接上电源。
五、实验报告
1.整理各实验电路、实验数据记录或者自行画出波形图;
2.将理论值与实际测试值进行比较分析和讨论;
3.思考题:
在555单稳态触发器中,对输入信号的脉冲宽度有无要求?。
555定时器的应用实验报告
555定时器的应用实验报告引言555定时器是一种广泛应用于电子电路中的集成电路,它具有稳定性高、成本低、可靠性强等特点。
在本次实验中,我们将通过实际操作,探索555定时器的应用。
实验材料•555定时器芯片•电阻•电容•LED灯•面包板•杜邦线•电源实验步骤第一步:搭建电路1.将555定时器芯片插入面包板中。
2.连接电阻和电容,以及其他所需元件。
具体连接方式如下所示:–将一个电阻的一端连接到芯片的引脚1(GND),另一端连接到引脚8(VCC)。
–将一个电阻的一端连接到引脚7(DIS),另一端连接到引脚8(VCC)。
–将一个电容的负极连接到引脚2(TRIG),正极连接到引脚6(THRES)。
–将一个电容的负极连接到引脚6(THRES),正极连接到引脚2(TRIG)。
–将一个电阻的一端连接到引脚6(THRES),另一端连接到引脚7(DIS)。
–连接LED灯,将正极连接到引脚3(OUT),负极连接到引脚1(GND)。
第二步:设置参数1.将电源连接到面包板上的合适位置,并打开电源。
2.调节电源电压为合适的数值,一般为5V。
3.根据实际需求,选择合适的电阻和电容值,并将其连接到电路中。
第三步:测试实验结果1.完成电路搭建后,按下555定时器芯片上的复位按钮,开始实验。
2.观察LED灯的亮灭情况,并记录下来。
3.根据实验结果,可以对555定时器的工作原理进行分析和解释。
结果分析根据实验结果,我们可以得出以下结论:1.当电容充电至阈值电压时,引脚3(OUT)输出高电平,LED灯亮起。
2.当电容放电至触发电压时,引脚3(OUT)输出低电平,LED灯熄灭。
3.通过调节电阻和电容的数值,可以改变LED灯亮灭的时间间隔。
结论通过本次实验,我们深入了解了555定时器的工作原理和应用。
通过调节电阻和电容的数值,我们可以实现不同的定时功能。
在实际应用中,555定时器被广泛用于计时器、脉冲发生器、频率分频器等电子电路中,具有重要的实际意义。
西工大数电实验报告——555定时器及其应用
555定时器及其应用班级:03051001班学号:姓名:同组成员:一、实验目的1.熟悉555集成定时器的组成及工作原理;2.掌握555集成定时器的逻辑功能和典型应用。
二、试验设备数字电路试验箱、数字双踪示波器、函数信号发生器、NE555、电阻和电容三、试验原理555定时器是一种数字与模拟混合型的中规模集成电路,外加电阻、电容等元件可以构成多谐振荡器,单稳电路,施密特触发器等,应用十分广泛。
由于内部电压标准使用了三个5K电阻,故取名555电路。
器电路类型有双极型和CMOS型两大类,二者的结构与工作原理类似。
几乎所有的双极型产品型号最后的三位数码都是555或556;所有的CMOS产品型号最后四位数码都是7555或7556,二者的逻辑功能和引脚排列完全相同,易于互换。
555和7555是单定时器。
556和7556是双定时器。
双极型的电源电压为VCC=+5V~+15V,输出的最大电流可达200mA,CMOS型的电源电压为+3V~+18V。
555定时器的原理图如图(1)所示,引线排列如图(2)所示,其功能表如表(1)所示。
555定时器的内部含有两个电压比较器,一个基本RS触发器,一个放电开关管T,比较器的参考电压由三只5K 的电阻器构成的分压器提供。
它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为2/3VCC和1/3VCC。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚,即高电平触发输入并超过参考电平2/3VCC时,触发器复位,555的输出端3脚输出低电平,同时放电开关管导通;当输入信号自2脚输入并低于1/3VCC时,触发器复位,555的3脚输出高电平,同时放电开关管截止。
图(1)图(2)表(1)D R 是复位端(4脚),当D R =0,555输出低电平。
正常工作时D R 接为高电平。
VCO 是控制电压端(5脚),平时输出2/3VCC 作为比较器A1的参考电平,当5脚外接一个输入电压,即改变了比较器的参考电压,从而实现对输出的另一种控制,在不接外加电压时,通常接一个0.01uf 的电容器到地,起滤波作用,以消除外来的干扰,以确保参考电平稳定。
555定时器试验报告
电工电子实验报告555 集成定时器的应用一、实验目的1. 熟悉 555 定时器电路的工作原理。
2. 熟悉 555 时基电路逻辑功能的测试方法。
掌握用 555 定时器电路构成单稳态触发器,多谐振荡器,施密特触发器的方法和原理。
3. 了解定时器 555 的实际应用。
(做一个闪烁指示灯门铃)二、实验仪器与器材1 、数字逻辑实验箱 1 台2 、万用表 1 只`3 、双踪示波器 1 台4 、元器件: NE555、放光二极管、电阻、电容、扬声器、导线若干三、预习要求1 .对照功能表熟悉 555 定时器各管脚及其功能。
2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的内容。
3 .根据原理图和给出的电路参数,画好单稳态触发器、多谐振荡器、施密特振荡器的电路图,估算实验结果。
4 .了解 555 定时器的一般应用电路。
四、实验原理555 定时器是模拟—数字混合式集成电路,利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。
具有功能强,使用灵活、方便等优点,在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。
集成定时器的产品主要有双极型和 CMOS 型两类,按集成电路内部定时器的个数又可分为单定时器和双定时器;双极型单定时器电路的型号为 555 ,双定时器电路的型号为 556 ,其电源电压的范围为 5~18V ; CMOS 单定时器电路的型号为 7555 ,双定时器电路的型号为 7556 ,其电源电压的范围为 2~18V 。
CMOS 型定时器的最大负载电流要比双极型的小,它们的功能和外引脚排列完全相同。
(一)、555 定时器的电路结构及其功能!图 4- 1为 555 定时器的内部逻辑电路和外引脚图,从结构上看, 555 电路由 2 个比较器、 1 个基本 RS 触发器、 1 个反相缓冲器、 1 个集电极开路的放电晶体管和 3 个5kΩ电阻组成分压器组成。
图1-1 555 逻辑电路图和引脚图图1-2 555的功能表典型应用1. 用 555 定时器构成单稳态触发器图1-2 为由 555 定时器和外接定时元件 R 、C 构成的单稳态触发器。
555定时器实验报告
555定时器实验报告一实验内容1 555定时器的动态和静态逻辑功能测试,动态测试要求输入为三角波,输出用数字示波器显示。
2 用555定时器设计一个数字定时器,每启动一次,电路产生一个5s左右的正脉冲。
、二实验条件555定时器,数字万用表,数字示波器,计算机电路基础实验箱,导线若干。
三实验原理1 静态测试555定时器的逻辑功能。
用动态的电压作为输入0~5V,产生这个变化电压电路如下图所示:电源为5V,A端接到555定时器的2号管脚。
测试电路连接方法:从图中1开始逆时针分别为1~8,其连接方法为:管脚 1 2 Vi 3 Vo 4连接GND 变化电压输入输出,万用表表笔测试悬空管脚 5 6 7 8连接悬空与2相连不接VCC0~5V输入变化、Vi(V)0.00 1.67 1.82 2.20 2.50 2.70 3.00 3.23 5.00 Vo(V)3.71 3.71 3.71 3.71 3.71 3.71 3.71 0.01 0.01二极管截止截止截止截止截止截止截止导通导通5~0V输入变化Vi(V)5.00 3.67 2.82 2.20 2.00 1.70 1.65 1.60 0.00Vo(V)0.01 0.01 0.01 0.01 0.01 3.71 3.71 3.71 3.71二极管导通导通导通导通导通截止截止截止截止从测试结果可以得到:输入电压由0~5V变化时,其跳变区域在输入电压,3.23V附近,输入电压由5~0V变化时,其跳变电压在1.7V附近。
电压变化趋势不一样,跳变电压也是不一样的。
2动态测试555定时器的逻辑功能。
其中电路连接方法与前面静态测试无异。
但是输入变为积分电路输出的三角波。
积分电路选用的电阻为100KΩ,电容选择为0.1uF连接,在电容器两端输出的波形为所需要的三角波。
其中测得555定时器的输入输出为:CH1为输入,CH2为输出。
其中波形参数为:项目CH1 CH2Min/Max(V) 0.20V/3.80V 0.00V/3.80V峰峰值 3.60V 3.80V周期/频率560us/1790Hz 560us/1790Hz占空比/脉宽0.196/110us合成后得到:用三角波动态测试得到:输入电压由小到大变化时,跳变电压为3.44V,由大到小变化时,跳变电压为1.64V。
555电路实验报告
555电路实验报告本次实验的主要目的是了解和掌握555电路的基本原理和工作过程,通过搭建不同的555电路,在实验的过程中观察和测量电路的输出波形和参数,并分析影响电路稳定性和输出频率的因素。
一、实验原理555电路又称作集成定时器电路,由于它具有着非常灵活的脉冲宽度调制和定时功能,因此在实际应用中被广泛应用。
555电路的主要组成部分包括比较器、RS触发器、锁存器、放大器以及输出级等部分。
555电路的实际应用中往往需要根据不同的需求来改变输入脉冲信号的频率和占空比等参数,因此在实验过程中我们需要掌握和理解这些参数的含义和对电路的影响。
二、实验器材本次实验所需器材如下:1. 电源2. 三用示波器3. 电阻4. 电容5. 555芯片6. 开关7. 二极管8. 电位器三、实验过程1. 实验一:555单稳态电路首先我们搭建了一个单稳态电路,通过向电路中输入触发信号,观察LED灯的亮灭状态。
根据理论知识,当输入触发信号的宽度较小或者输入复位信号时,LED灯会亮起并且保持亮灯状态一段时间,然后才会灭掉。
实验中我们可以通过改变电路中的电容、电阻和电源电压等参数来改变电路的输出时间。
2. 实验二:555多谐振荡电路接下来我们搭建了一个多谐振荡电路,该电路的输出信号可以用来控制音响、发光器等设备的工作。
在电路的设计中,我们需要注意将电容与电阻组合在一起,以产生稳定的输出波形,同时在电路的输入端需要制定一个基准电压,以确保输出波形符合实验的要求。
在实验中我们可以通过调整电容或者电阻的数值来改变电路的输出频率和占空比等参数。
3. 实验三:555脉冲波形变换电路最后我们搭建了一个脉冲波形变换电路,通过该电路可以实现信号的脉冲宽度调制和幅度调制等功能。
在电路的设计中,我们需要使用电容、电阻和二极管等元件来限制输出信号的幅度和频率。
在实验中我们可以通过改变电容或者电阻的数值来改变电路的输出波形和幅度等参数。
四、实验结果分析在实验中我们通过三个不同的555电路来分别观察和测量电路的输出波形和参数,并针对不同的条件进行了深入的分析。
《数字电路》555时基电路实验报告
《数字电路》555时基电路实验报告一、实验目的1、掌握555时基电路的结构和工作原理,学会对此芯片的正确使用。
2、学会分析和测试用555时基电路构成的多谐振荡器、单稳态触发器、R-S 触发器等三种典型电路。
二、实验设备1.示波器2.器件NE556双时基电路,二极管1N4148,电位器,电阻,扬声器三、实验内容及步骤1、555时基电路功能测试(1)按图12-3接线,可调电压取自电位器分压器。
(2)按表12-1逐项测试其功能并记录。
2、555时基电路构成的多谐振荡器电路如图12-4所示。
(1)按图接线。
图中元件参数如下:R 1=15KΩ R2=5KΩC1=0.033μF C2=0.1μF3、555构成的单稳态触发器(实验如图12-6所示)图12-5 占空比可调的多谐振荡器电路图图12-6 单稳态触发器电路(1)按如图12-6接线,图中R=10KΩ,C1=0.01μF、V1是频率约为10KHz左右的方波时,用双踪示波器观察OUT端相对于V1的波形,并测出输出脉冲的宽度TW。
(2)调节V1的频率,分析并记录观察到的OUT端波形的变化。
(3)若想使TW=10μS,怎样调整电路?测出此时各有关的参数值。
4、555时基电路构成的R-S触发器实验如图12-7所示图12-7 R-S触发器电路(1)先令VC端悬空,调节R-S端的输入电平值,观察V的状态在什么时刻由0变1,或由1变0?测出V0的状态切换时,R,S端的电平值。
(2)若要保持V端的状态不变,用实验法测定R、S端应在什么电平范围内?整理实验数据,列成真值表的形式。
和R-S FF比较,逻辑电平,功能等有何异同。
(3)若在VC端加直流电压VC-V ,并令VC-V分别为2V、4V时,测出此时V状态保持和切换时R、S端应加的电压值是多少?试用实验法测定。
5、应用电路图12-8所示用556的两个时基电路构成低频对高频调制的救护车警铃电路。
(1)参考实验内容2确定图12-8中未定元件参数。
555定时器实验报告表格
555定时器数字电路实验报告书图4-7-4 多谐振荡器实验电路(1)在实验获得输出信号U O及Uc的波形图。
(2)电路的工作原理。
多谐振荡器接通VCC后, VCC经R1和R2对C充电。
当Uc上升到2VCC/3时, Uo=0,T导通, C通过R2和T放电, Uc下降。
当Uc下降到VCC/3时, Uo又由0变为1, T截止, VCC又经R1和R2对C充电。
如此重复上述过程, 在输出端Uo产生了连续的矩形脉冲。
(3)按表4-7-2给出的数据修改电路参数, 分别测量输出信号UO的周期, 并填写表4-7-2。
表4-7-2 多谐振荡器实验测量数据序号 R1 R2 C 输出信号周期1 2 kΩ 82 kΩ 0.1 uf 11.62ms2 2 kΩ 82 kΩ 0.2 uf 23.24ms3 2 kΩ 82 kΩ 0.4 uf 46.48ms(3)结果分析: 理论振荡周期为: , 实验测量数据与计算数据相同(二).单稳态触发器按图4-7-5给出的单稳态触发器的实验电路图连接电路, 用脉冲信号源为电路提供1KHz的脉冲信号Ui, Ui经微分电路(Ri,Ci)与555的2 号引脚相连, 作为555的触发信号。
用示波器同时显示脉冲信号Ui和555的输出信号UO。
图4-7-5 单稳态触发器实验电路(1)实验获得的U i和U O的波形图。
(2)简述电路的工作原理。
当电路无触发信号时, VI保持高电平, 电路工作在稳定状态, 即输出端VO保持低电平, 555内放电三极管T饱和导通, 管脚7“接地”, 电容电压VC为0V。
当VI下降沿到达时, 555触发输入端(2脚)由高电平跳变为低电平, 电路被触发, VO由低电平跳变为高电平, 电路由稳态转入暂稳态。
在暂稳态期间, 555内放电三极管T截止, VCC经R向C充电。
电容电压VC由0V 开始增大。
当VC上升至阈值电压时, 输出电压VO由高电平跳变为低电备注1.此表表头必须按此格式制作。
555定时器实验报告总结
555定时器实验报告总结一、引言555定时器是一种常用的集成电路,具有多种功能和应用。
本实验旨在通过实验操作,掌握555定时器的基本原理和使用方法,以及了解其在电子电路中的应用。
二、实验原理555定时器是一种可编程集成电路,可以产生脉冲信号、方波信号和三角波信号等多种输出波形。
其内部结构包括比较器、RS触发器和输出级等组成。
当输入信号达到设定阈值时,比较器将输出高电平信号使RS触发器翻转,并将输出信号送至输出级进行放大。
当输入信号下降到另一个阈值时,比较器将输出低电平信号使RS触发器再次翻转,并将输出信号送至输出级进行放大。
这样就可以产生周期性的正弦波、方波和三角波等各种波形。
三、实验步骤1.准备工作:检查实验仪器是否正常,准备好所需元件。
2.搭建电路:按照实验图纸搭建555定时器电路。
3.调试参数:根据需要调整R1、R2、C1等元件参数,以得到所需的输出波形。
4.测试结果:用示波器测试输出波形,并记录实验数据。
5.分析结果:根据实验数据分析电路性能,确定是否符合预期要求。
四、实验结果通过本次实验,我们成功搭建了555定时器电路,并得到了正弦波、方波和三角波等多种输出波形。
在调试参数过程中,我们发现改变R1、R2和C1等元件参数可以对输出波形的频率和幅度产生显著影响。
在测试输出波形时,我们发现所得到的实验数据与理论值基本一致,证明了电路性能符合预期要求。
五、实验应用555定时器广泛应用于各种电子电路中,如计时器、闪烁灯、报警器等。
其中最常见的应用是脉冲宽度调制(PWM)技术,在直流电机控制、LED驱动等领域有着重要作用。
六、结论通过本次实验,我们深入了解了555定时器的基本原理和使用方法,并成功搭建了相应的电路进行调试和测试。
同时还了解到了其在各种电子电路中的应用,并对其未来发展前景进行了展望。
这些都为我们今后在相关领域的学习和实践提供了重要的参考和指导。
555定时器及其应用实验报告
555定时器及其应用实验报告引言:555定时器是一种集成电路,广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。
本文将介绍555定时器的基本原理和实验过程,并探讨其在电子领域中的应用。
一、555定时器的基本原理555定时器是一种多功能集成电路,由比较器、RS触发器、RS锁存器和电压比较器等组成。
它的工作基于门电路的触发与复位过程,实现了不同的定时功能。
二、555定时器的工作模式555定时器有三种基本工作模式:单稳态、自由运行和串接。
在单稳态模式下,555定时器输出一个脉冲宽度可调的方波信号;在自由运行模式下,它输出一个连续变化的方波信号;在串接模式下,多个555定时器可以通过级联实现更复杂的定时功能。
三、实验过程为了验证555定时器的工作原理,我们进行了以下实验:1. 准备实验所需材料:555定时器芯片、电容、电阻等。
2. 连接电路:按照电路图将555定时器与其他元件连接起来。
3. 设置参数:根据实验要求调整电容和电阻的数值。
4. 运行实验:给电路通电,观察555定时器输出的信号波形。
5. 记录实验结果:记录实验过程中观察到的波形变化和参数调整情况。
四、实验结果与分析通过实验,我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。
通过调整电容和电阻的数值,我们可以控制输出信号的频率和占空比。
这证明了555定时器的可靠性和灵活性。
五、555定时器的应用555定时器在电子领域中有广泛的应用,以下是一些典型的应用场景:1. 脉冲生成:通过调整电容和电阻的数值,可以产生不同频率的脉冲信号,用于驱动其他电路或触发器件。
2. 方波发生器:通过在555定时器中添加元件,如电容和电阻,可以实现方波信号的产生和调节。
3. 时钟电路:555定时器可以用作时钟电路的基础元件,用于控制其他电子设备的定时功能。
4. 脉宽调制:通过调整电容和电阻的数值,可以实现脉宽调制功能,用于控制电子设备的输出功率。
实验8 555定时器 - 实验报告要求
实验八 555定时器--实验报告要求一、实验目的(0.5分)掌握555定时器的结构和工作原理,学会对此芯片的正确使用;学会分析和测试用555定时器构成的多谐振荡器,单稳态触发器,施密特触发器等三种典型电路。
二、实验设备与器件(0.5分)三、实验原理和电路(1分)1.器件特性555定时器是一种中规模集成电路,外形为双列直插8脚结构,体积很小,使用起来方便。
只要在外部配上几个适当的阻容元件,就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。
它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。
引脚功能:V i1(TH ):高电平触发端,简称高触发端,又称阈值端,标志为TH 。
.(a) 555的逻辑符号(b) 555的引脚排列图2 555定时器逻辑符号和引脚图1 555定时器内部结构 Vi1(TH)Vi2Vco..V i2(TR ):低电平触发端,简称低触发端,标志为TR 。
V CO :控制电压端。
V O :输出端。
Dis :放电端。
Rd :复位端。
555定时器内含一个由三个阻值相同的电阻R 组成的分压网络,产生31V CC 和32V CC 两个基准电压;两个电压比较器C 1、C 2;一个由与非门G 1、G 2组成的基本RS 触发器(低电平触发);放电三极管T 和输出反相缓冲器G 3。
555定时器的控制功能说明见表1。
2.施密特触发器由555定时器组成的施密特触发器见图3;在数字电路中用于脉冲信号的整形。
当输入V i 是不规则信号时,经史密特触发器处理后,输出为规则的方波;将史密特触发器用于数据通讯电路中,具有一定的抗干扰能力。
图 3施密特发器电路的电路图和波形图 3.单稳态触发器图4所示为单稳态触发器的电路和波形图。
单稳态触发器在数字电路中常用于规整信号的脉冲宽度(T W ):将脉宽不一致的信号输入单稳态触发器后,可输出脉宽一致的脉冲信号。
555定时器的应用实验报告
555定时器的应用实验报告一、实验目的本实验旨在掌握555定时器的基本原理,学习555定时器的应用,掌握555定时器在电路中的工作原理及应用方法。
二、实验仪器和材料1. 555计时器模块2. 电源3. 电阻4. 电容5. 多用万用表三、实验原理555定时器是一种集成电路芯片,由于其具有精度高、可靠性好、应用范围广等特点,被广泛应用于各种电子设备中。
其主要特点是可以通过改变外部元件的参数来改变其输出频率与占空比。
同时,它还具有单稳态触发、多谐振荡等功能。
555定时器主要由比较器、RS触发器和输出级组成。
其中比较器是将输入信号与参考信号进行比较,并输出相应的脉冲信号;RS触发器则是根据输入脉冲信号进行状态转换;输出级则是将RS触发器的输出转换为可供外部使用的高低电平信号。
四、实验步骤1.连接电路:将555计时器模块连接到电源上,并连接所需的外部元件(如电阻、电容等)。
2.调整参数:通过改变外部元件的参数来调整555定时器的输出频率与占空比。
3.测量结果:使用多用万用表测量电路中各元件的电压、电流等参数,并记录下来。
五、实验结果经过实验,我们成功地掌握了555定时器的基本原理和应用方法。
通过改变外部元件的参数,我们成功地调整了555定时器的输出频率与占空比,并得到了相应的测量结果。
六、实验结论本实验证明了555定时器在电子设备中具有广泛的应用价值,可以通过改变外部元件的参数来实现不同的功能。
同时,我们还发现,在进行电路设计时,需要考虑到各个元件之间的相互作用,以确保电路能够正常工作。
七、实验心得通过本次实验,我深刻认识到了学习理论知识和进行实践操作之间的重要性。
只有将理论知识与实践操作相结合,才能真正掌握所学知识。
同时,在进行实验过程中,我还学会了如何正确使用多用万用表进行测量,并且对于电路设计和组装也有了更深入的认识。
数电实验报告10555定时器的原理及三种应用电路word精品
实验报告实验十555定时器的原理及三种应用电路2.10.1实验目的(1) 掌握555定时器的电路结构、工作原理 (2) 熟悉555定时器的功能及应用。
2.10.2实验仪器与器件实验箱一个;双踪示波器一台;稳压电源一台;函数发生器一台。
CB555定时器;100?--100k? ; 0.01--100uF 电容;1k?和5k?电位器;发光二极管。
2.10.3 555定时器的工作原理及应用1.555定时器的工作原理55定时器可分为双极性 TTL 型和CMOS 型,它们的引脚排列,内部结构和逻辑功能 均相同。
通常电源电压取 5--12V 。
CB555电路结构如图所示,包含一个由三个阻值相同的电阻R 形成的分压网络;两个电压比较器C1和C2 ; 一个由G1和G2构成的基本RS 触发器;放点三极管 T D 和输出反相 缓冲器G3。
V i1是比较器C1的输入信号,高电平触发。
V i2是比较器C2的输入信号,低电平触发。
V C O 是电压控制端。
V 。
是电压输出端。
D IS 是放电端。
R D 是复位端。
V R1、V R2是 比较器C1和C2的参考电压。
555器件功能分析如下:(1)复位: R D 为低电平时,V O =0 ;正常工作时, R D 置高电平。
鮒目1辅T1 1 1 1k 1 1 1图4】 厂Io狂制烁&5ET 时好电路细村和引脚图(2)高触发:V i1> 3 V CC , V i2>4 V CC时,V ci =0 , V C2 =1,基本RS 触发器R=0, S =1 , 则触发器输出Q被置0, T D导通,同时V O=0。
(3)保持:V ii<| V CC , V > 3 Wc 时,必1=1 , V C2=1,触发器的R=S=1,基本RS 触发器保持不变,T D和V O也保持不变。
低触发:V i1<3 V cc,V i2<1 V cc时,V C1=1,V C2=0,基本RS 触发器R=1,S=0,则触发器输出Q被置1,T D截止,同时V O=1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验报告
课程名称:数字电子技术实验姓名:
学号:
专业:
开课学期:
指导教师:
实验课安全知识须知
1.须知1:规范着装。
为保证实验操作过程安全、避免实验过程中意外发生,学生禁止穿拖
鞋进入实验室,女生尽量避免穿裙子参加实验。
2.须知2:实验前必须熟悉实验设备参数、掌握设备的技术性能以及操作规程。
3.须知3:实验时人体不可接触带电线路,接线或拆线都必须在切断电源的情况下进行。
4.须知4:学生独立完成接线或改接线路后必须经指导教师检查和允许,并使组内其他同学
引起注意后方可接通电源。
实验中如设备发生故障,应立即切断电源,经查清问题和妥善处理故障后,才能继续进行实验。
5.须知5:接通电源前应先检查功率表及电流表的电流量程是否符合要求,有否短路回路存
在,以免损坏仪表或电源。
特别提醒:实验过程中违反以上任一须知,需再次进行预习后方可再来参加实验;课程中违反三次及以上,直接重修。
实验报告撰写要求
1.要求1:预习报告部分列出该次实验使用组件名称或者设备额定参数;绘制实验线路图,
并注明仪表量程、电阻器阻值、电源端编号等。
绘制数据记录表格,并注明相关的实验环境参数与要求。
2.要求2:分析报告部分一方面参考思考题要求,对实验数据进行分析和整理,说明实验结
果与理论是否符合;另一方面根据实测数据和在实验中观察和发现的问题,经过自己研究或分析讨论后写出的心得体会。
3.要求3:在数据处理中,曲线的绘制必须用坐标纸画出曲线,曲线要用曲线尺或曲线板连
成光滑曲线,不在曲线上的点仍按实际数据标出其具体坐标。
4.要求4:本课程实验结束后,将各次的实验报告按要求装订,并在首页写上序号(实验课
上签到表对应的序号)。
请班长按照序号排序,并在课程结束后按要求上交实验报告。
温馨提示:实验报告撰写过程中如遇预留空白不足,请在该页背面空白接续。
实验报告
课程名称:数字电子技术实验实验 8 : 555定时器电路
实验日期:年月日地点:实验台号:专业班级:学号:姓名:
评分:
教师评语:
教师签字:
日期:
一、实验目的
(1)熟悉 555 定时器电路结构、工作原理及特点。
(2)学习使用 555 定时器设计实际应用电路的方法。
二、实验设备及元器件
三、实验原理
(简述实验原理,画出原理图)
主要原理图都在下面进行截图了
四、实验内容
(简述每一项实验的实验方法,画出电路接线图,记录实验的数据、画出相关图表,对数据进行简单分析。
如需绘制曲线或波形请在坐标纸中进行。
)
实验电路图和实验数据在线上都已经进行了演示,上面的预习原理图就是实验中实际的电路图。
1、555定时器的波形转化电路
2、定时电路
第三小问保持时间
第四小问
定时电路第三问的数据汇总:
Ui接高电平的时候
Uo =0 VCO=3.33v UC=17.928mv 测量LED指示灯亮的时间,定时时间为6.143s
R最小18%的时候 TW=202.9311s
R最大90%的时候 TW= 991.32us
3、观察指示灯亮暗
第二问10-10
10-2
10-1
多谐振荡器周期变化数据
测量值 T=0.7(R1+2R2)C
4、占空比
四比一调节到百分之十八的位置
20K 欧 80K 欧
占空比百分之五十
分别为50千欧和50千欧
占空比可以调节的电路
1、在占空比为百分之二十的时候调节电位器的值大约为百分之92 两个电阻分别为92和28KΩ
2、在占空比为百分之五十的时候调节电位器的值大约为百分之五十两个电阻分别为60和60KΩ
3、在占空比为百分之三十的时候调节电位器的值大约为百分之26 两个电阻分别为36和84KΩ
5、警笛电路
五、实验数据分析
(按指导书中实验报告的要求用图表或曲线对实验数据进行分析和处理,并对实验结果做出判断,如需绘制曲线请在坐标纸中进行)
1、
2、
定时电路第三问的数据汇总:
Ui接高电平的时候
Uo =0 VCO=3.33v UC=17.928mv
测量LED指示灯亮的时间,定时时间为6.143s
R最小18%的时候 TW=202.9311s
R最大90%的时候 TW= 991.32us
1、在占空比为百分之二十的时候调节电位器的值大约为百分之92
两个电阻分别为92和28KΩ
2、在占空比为百分之五十的时候调节电位器的值大约为百分之五十
两个电阻分别为60和60KΩ
3、在占空比为百分之三十的时候调节电位器的值大约为百分之26
两个电阻分别为36和84KΩ
六、问题思考
(回答指导书中的思考题)
(1)555 定时器构成的单稳态触发器的脉冲宽度和周期由什么决定?R 与C 的取值应怎样分配?为什么?
单稳态触发器的脉冲宽度和周期分别由R1 R2C来决定。
必须呀保正脉冲的宽度小于触发脉冲的宽度,不然就要用RC充放电电路来改造输入脉冲的情况。
(2)555 定时器构成的多谐振荡器,其振荡周期和占空比的改变与哪些因素有关?
振荡周期与TL和地之间的电容C还有TH与TL之间的电阻阻值有关;
占空比则与(TH-Ct)之间的阻值(放电时间),(Ct-Rd)之间的阻值(充电时间)有关。
(3)若用555 芯片组成1s 脉冲的发生器,如何选择外接的电阻和电容参数?
1s脉冲发生器:
利用555定时器形成多谐振荡器,从而利用C1 47Uf, C2 0.01Uf ,两个外界电阻都用10KΩ
七、实验体会与建议
本次实验主要利用得就是555定时器构成各种功能的电路,从仿真上没有什么难度,更多的是对理论知识的应用可能有一些困难,在数电这一部分上,对于理论知识的掌握还不够透彻深入,还需要进一步的加强。
