开关电源的数字控制实现方案
基于数字化控制的开关电源的研究
路用作 电压 、电流 、温度等数据 的采集，芯片可采用
Ｔ Ｃ ５ ０芯 片 ， 也可 采 用 Ｔ Ｃ ５ ３芯 片 ，通 过 此 Ａ Ｄ Ｌ ５４ Ｌ２４ Ｉ
开关，而不是使用传统模拟 Ｐ ＷＭ 比较器。它会将所有 模 拟系统参数转换成数字信号，并在数字域利用这些数
据计算控制响应 ，然后将新产生 的控 制信息加 传至系
统。
数字控制电源系统有以下特点 ： （ ）以数字信号处理器 Ｄ Ｐ或单片机为核心，将数 １ Ｓ 字 电源驱动器及 Ｐ ＷＭ控制器作为控 制对象而构成的智
电源原理结构如图 ３ 。
（ Ｐ ＤＳ ）
Ｉ 发ｌ Ｈ形器 蠢 生ｌ 电 ｌ 波
压 电流温 度等信 号
且对单片机的要求不高，成本 比较低。该方案采用单片 机通过外接Ａ Ｄ转换芯片进行采样，采样后对得到的数 ／ 据进行运算和调节， 再把结果通过 ＤＡ转换后传到Ｐ ／ ＷＭ 芯片中，实现单片机对开关电源的间接控 制。其原理结
开 关电源数字化控制 ； 戚 栋 （ ９ ３ ） 男 ，博 士 ， 副 教 授 ， 主 要 从 事 开 关 电 源 与 １６ 一 功 率 变换 技 术 的 研 究 。
２基于数字控制技术开关 电源的方案
结 合当前的数字控制技术和流行的 电源管理模式，
我们提 出了以下两种方案 。
２４ Ｗ ｃ ｉ ｅ ．ｅ ｌ 工技 ｌ Ｗ．ｈｎ ｔ ｔ 电 木 Ｗ ａ ｎ
量的分立元器件整合到一个芯片或一组芯片中。
（ ４）能充分发挥数 字信号处理 器及 微控制器的优 势，使所设计的数字 电源达到高技术指标。 这种技术 可用于负载时间恒定的应用中，使电源运 行在高频状态，如功率 因数校正、非中断电源、多个化 学 电池译 电和 电机控制 ；还 可用于采用若干可配置的 Ｐ ＷＭ 内核及控 制、诊断和接口电路的手机 以及 Ｐ Ａ的 Ｄ
开关电源控制模式分析
开关电源控制模式分析摘要:开关电源高频化、模块化、数字化的实现,标志着开关电源控制技术的成熟,本文分析了开关电源控制模式,在总结了开关电源发展历程的基础上分析了数字化控制及电流型控制模式的优点。
关键词:开关电源控制模式数字化控制模块化开关电源作为一种能够稳定持续输出电压的电源,其主要是由控制开关晶体管控制开通和关断时间的,因此,在开关电源中最重要、最核心的部分就是控制电路,本文进行了开关电源控制模式分析。
1 开关电源概述开关电源是伴随着电力电子技术的进步而发展起来的,由于具有高效节能、轻巧便捷等特点,开关电源得到了越来越广泛的应用。
开关电源的效率可达到85%以上,与普通的线性电源相比其效率提高了近一倍,且其可靠性也较高,采用了体积较小的散热器和滤波元件,具有良好的发展前途。
可将开关电源分为AC/AC和DC/DC电源等类型,其中DC/DC电源变换器已实现了模块化的设计和发展,得到了广大用户的普遍认可。
2 开关电源发展历程开关电源的发展已经经历了40多年,早期开发的开关频率非常低,且价格较高,只能应用于卫星等少数要求电源质量较高的领域。
但自20世纪60年代晶闸管相位控制模式出现后开关电源经历了较快的发展,70年代时制约开关电源发展的瓶颈主要是效率问题,同时由于调试工作困难而难以大规模的推广应用。
70年代后期,随着大规模集成电路技术的出现,各种专用的开关电源芯片进入市场,将控制电路、驱动电路、保护电路和检测电路封装在一起的模式非常有利于开关电源的发展,由于焊点减小提高了开关电源的可靠性,同时也由于集成化的发展是开关电源的体积减小,为应用带来了极大的便利。
如今,集成化的电源已被广泛应用于计算机、航天、彩色电视等各个领域,且随着微电子技术、半导体技术的进一步发展,功能更强大,集成度更高的超大规模集成电路的出现,电子设备的体积和重量仍在不断减小,但与之相匹配的电源体积却大的多,在现代化的电子产品中,电源的体积要比微处理器大10倍以上,因此,如何缩小电源的体积就是一项非常具有意义的研究课题。
高功率因素开关电源的数字化控制方案
…
…
…
…
…
…
…
…
…
一
皇王研霾一 －
高功率 因素开 关 电源 的数 字化控制 方案
杭 州电子科技 大学 电子信 息学院 黄 博
【 摘要】该文介绍 了基于ＤＳ Ｉ功率 因素校正开关 电源的一种数字化实现方案 ，提 出了一种数字电源的系统结构，分 析 了系统的总体 性能，设计 了各模块 的实现方 Ｐ ￣ 案。对功率 因素校正的工作原理、实现方案及部分程序做 了具体分 析。通过Ｍａ ａ 的仿 真与样 机的测试 ，实验结果 与仿 真结果 显示该方 案实现 了较 高的功率 因素和 ｌ ｆｂ
的 不 断发 展 ， 高 速 度 廉 价 的 数 字 信 号 处 择 了美 国Ｔ 公 司 的Ｔ Ｓ ２ Ｆ ８ ２ 为 电路 Ｉ Ｍ ３０ ２ １作 理 器 Ｄ Ｐ 出现 ，控 制 策 略更 多 的需 要 通 的主 控 芯片 。 Ｓ的 过 数 字 信 号 处 理 器 加 以 实 现 ，在 功 率 因 对 于Ｐ Ｃ Ｆ 电路 的结 构 选 择 的是 平 均 ｏ ｓ拓 数 校 正 中 使 用 数 字 控 制 己成 为 发 展 的 趋 电流 控 制 法 的Ｂ ｏ ｔ 扑 结 构 。 从原 理 上
均 电流控 制 等 。因为 平 均 电流 控制 法 具有
一
母
的丰 富程 度 可用 总谐 波 畸变 来 表示 ：
Ｔ ＨＤ＝Ｉ／ｉ ｈｌ （） １
内环 所 必 需 的 参 考 电流 值 ｌ， 入 电感 。输 电流Ｉ经数 字 化采 样 后与 参考 电流Ｉｔ 行 进 比较 ，差值 送 入 电流 内环 Ｐ调 节器 。该Ｐ Ｉ Ｉ 调 节 器 的输 出送 入 ＰＭ ｋ 器 ，与 三 角波 Ｗ Ｌ较
信 号 比较产 生 开关 信 号 的 占空 比，最 后通 过驱 动 电路 产 生驱 动信 号控 制 开关 管 的通
数字式开关电源的PID控制
/开关电源的数字化控制 //所用拓扑为Buck,单片机msp430//PID算法实现开关电源的恒流、恒压、恒功率功能//糖coffeeuestc//Part 1/include <>include ""include ""include ""include ""include ""include ""void main void{WDTCTL = WDTPW + WDTHOLD;init_clk;init_lcd;GUI_CU;init_ADC12;init_TA;init_TB;initKey;_EINT;while1{KeyScan;ifMode==0 ;PutDigiU%10;PutDigfU/10;;PutDigiI%10;PutDigfI/10;;PutD igfP/10;PutDigfP%10;}/处理电压PWM/void deal_U{ifUout>Us100+25||Uout+25<100Us ;PutDigfUs;}/显示设置电流/void DisplaySetI{unsigned char iIs,fIs;iIs = Is/10; fIs = Is%10;Set_cursor0,3;PutcLCD'0';PutDigiIs;PutcLCD'.';PutDigfIs;}/显示设置功率/void DisplaySetP{unsigned char iPs,fPs;iPs = Ps/10; fPs = Ps%10;Set_cursor0,3;PutDigiPs/10;PutDigiPs%10;PutcLCD'.';PutDigfPs; }/键盘初始化/void initKey{KeyDIR &= ~Inc + Dec + MOD + ADD + PLU;}/键盘检测/void KeyScan{ifKeyIN = 0x1f{Delay100;ifKeyIN = 0x1f{unsigned char KeyTemp = KeyIN;whileKeyIN = 0x1f; //等待按键松开 switchKeyTemp{case 0x1e:{ifMode==0 {Us+=1;}else ifMode==1 {Is+=1;} else {Ps+=5;}}break; //+case 0x1d:{ifMode==0 {Us-=1;}else ifMode==1 {Is-=1;} else {Ps-=5;}}break; //-case 0x1b:{Mode++;ifMode>2Mode=0;ifMode==0 {Us = 10;GUI_CU;}else ifMode==1 {Is = 10;GUI_CC;} else {Ps = 10; GUI_CP;}}break; //modcase 0x17:{ifMode==0 {Us+=5;}else ifMode==1 {Is+=2;}else {Ps+=10;}}break; //++case 0x0f:{ifMode==0 {Us-=5;}else ifMode==1 {Is-=2;}else {Ps-=10;}}break; //--}}}}endif/Part init Headfile/ifndef __initdefine __init/初始化时钟/void init_clk{FLL_CTL0 |= XCAP18PF; // Set load capacitanceFLL_CTL1 &= ~XT2OFF; // Turn on XT2do{IFG1 &= ~OFIFG; // Clear oscillator fault flagfor unsigned int i = 1000; i; i--;}while IFG1 & OFIFG; // Test osc fault flagFLL_CTL1 = SELS; // Select SMCLK source as XT2CLK}/初始化AD,计算输出/void init_ADC12{P6SEL = 0x03; // Enable A/D channel inputsADC12CTL0 = ADC12ON + MSC + SHT0_8 + REFON + REF2_5V; //Turn on ADC12,set sampling timeADC12CTL1 = SHP + ADC12SSEL_1 + CONSEQ_1; // Use sampling timer 序列单次ADC12MCTL0 = INCH_0 + SREF_1;ADC12MCTL1 = INCH_1 + SREF_1 + EOS;ADC12CTL0 |= ENC;}/初始化TA,采样周期/void init_TA{TACTL = TASSEL_2 + TACLR; // sMCLK, clear TARCCTL0 = CCIE; // CCR0 interrupt enabledCCR0 = 800;TACTL |= MC_1; // Start Timer_A in UP mode}/初始化TB,驱动信号/void init_TB{TBCTL |= TBSSEL_2 + TBCLR + MC_1 + ID_0; // SCLK, Clear Tar TBCCR0 = 400; // PWM = 20KTBCCTL2 = OUTMOD_7;TBCCR2 = 200; // CCR2 PWM duty cycleP2DIR |= BIT3; // outputP2SEL |= BIT3; // TA1 otion }pragma vector=TIMERA0_VECTOR__interrupt void Timer_A void{ADC12CTL0 |= ADC12SC;}endif。

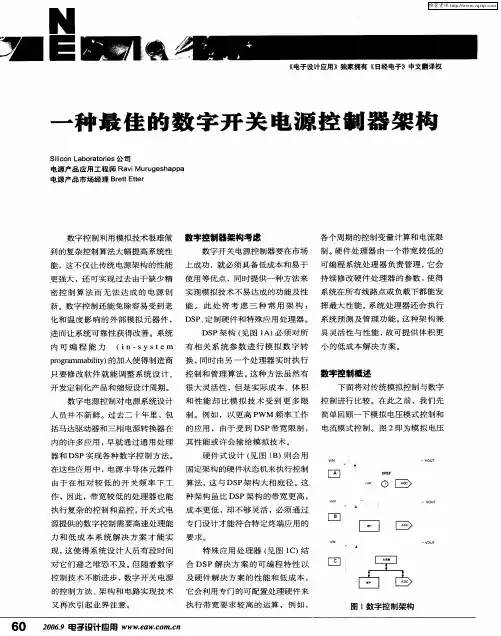

一种最佳的数字开关电源控制器架构
数字 控 制利 用模 拟 技术 很 难做 数字控制器架构考虑 到 的复 杂控 制 算法 大 幅 提高 系 统性
各 个周 期 的控 制 变 量计 算 和 电流 限
数 字 开 关 电源控 制器 要 在市 场 制 。 件 处 理器 由一个 带 宽 较 低 的 硬
它 能 ，这 不 仅让 传 统 电源 架构 的 性 能 上 成 功 ，就 必 须 具备 低 成 本 和易 于 可 编 程 系 统 处理 器 负 责管 理 ， 会 使 更 强大 ，还 可 实现 过 去 由于 缺 少精 使 用 等 优 点 ，同时提 供 一 种 方法 来 持 续 修 改 硬件 处理 器 的参 数 ， 得 密 控 制 算 法 而 无 法 达 成 的 电源 创 实现 模 拟技 术 不 易达 成 的功 能及 性 系统 在所 有 线路 点 或 负 载下都 能 发 系 新 。数字 控 制还 能 免 除 容易 受 到 老 能 。 此 处 将 考 虑 三 种 常 用 架 构 ： 挥 最 大 性 能 。 统 处 理器 还 会 执 行 这 化 和 温 度 影 响 的外 部 模拟 元 器 件 ， ＤＳ 、 制硬 件 和 特殊 应 用 处 理器 。 系统 预 测 及 管 理 功 能 。 种架 构 兼 Ｐ定
Ｐ带 宽 限制 ， 括 马达驱 动 器 和三 相 电源 转 换器 在 的应 用 ，由于 受 到 ＤＳ 电流模 式 控 制 。 图 ２即为模 拟 电压
内的 许多 应 用 ， 就 通过 通 用 处 理 其 性 能 或许 会 输 给模 拟技 术 。 早 器 和 ＤＳ Ｐ实 现 各 种 数 字控 制 方 法 。 硬 件 式 设 计 （ 图 ｌ 则 会 用 见 Ｂ）
又再 次 引 起 业 界注 意 。
圈
执行 带宽 要 求 较 高 的 运 算 ，例 如 ，
功率因数校正(PFC)的数字控制方法
功率因数校正(PFC)的数字控制方法引言电力电子产品的广泛使用，对电网造成了严重的谐波污染。
这使得功率因数校正（PFC）技术成为电力电子研究的一个热点。
功率因数校正的目的，就是采用一定的控制方法，使电源的输入电流跟踪输入电压，功率因数接近为1。
传统上，模拟控制在开关电源应用中占据了主导地位[1]。
随着高速度，廉价的数字信号处理器（DSP）的出现，在开关电源中使用数字控制已成为发展的趋势[2][3][4][5][6]。
本文对实现PFC的模拟控制方法和数字控制方法进行了比较，介绍了采用数字控制的独特优点。
详细讨论了采用数字信号处理器作为控制核心时的设计事项和方法。
1 PFC模拟控制和数字控制的比较功率因数校正的模拟控制方法已经使用了多年，也有现成的商业化集成电路芯片（比如TI/Unitrode的UC3854，Fairchild的ML4812，STmicroelectronics的L6561等）。
图1(a)是基于UC3854的模拟控制电路结构方框图。
电路采用平均电流控制方式，通过调节电流信号的平均幅度来控制输出电压。
整流线电压和电压误差放大器的输出相乘，建立了电流参考信号，这样，这个电流参考信号就具有输入电压的波形，同时，也具有输出电压的平均幅值。
PFC的模拟控制方法简单直接。
但是，控制电路的元器件比较多，电路适应性差，容易受到噪声的干扰，而且调试麻烦。
因此，模拟控制有被数字控制取代的趋势。
图1(b)是PFC的数字控制原理框图。
类似于模拟方法，使用了两个控制环路：电压环和电流环。
电压环通过调节平均输入电流来控制直流总线电压，电流环控制交流输入电流使之跟踪输入电压。
控制过程由DSP完成，通过DSP的软件来实现电流和电压的调节。
数字控制方法具有以下几个优点：1）通过软件调整控制参数，比如，增益和带宽，从而使系统调试很方便；2）大量控制设计通过DSP来实现，而用模拟控制器是难以实现的；3）在实际电路中，使用数字控制可以减少元器件的数量，从而减少材料和装配的成本；4）DSP内部的数字处理不会受到电路噪声的影响，避免了模拟信号传递过程中的畸变、失真，从而控制可靠；5）如果将网络通信和电源软件调试技术相结合，可实现遥感、遥测、遥调。
基于DSP的数字开关电源设计与实现
Science &Technology Vision科技视界0引言开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,包括脉冲宽度调制(PWM)控制IC 和MOSFET 两部分。
与其它类型电源相比它不仅具有体积小和重量轻的优点,开关电源的效率也更高,因而开关电源被广泛应用于各个电子领域,如家电行业、交通设施、工业设备等等。
随着数字技术的发展,DSP 芯片技术日益成熟,DSP 芯片的功能也日益强大和完善,性价比不断上升。
DSP 芯片技术的完善也为开关电源应用数字控制提供了可行性方案。
本文就基于DSP 的数字开关电源的设计与实现进行探讨。
1DSP 概述DSP(数字信号处理器)是一种依靠数字运算处理信息的独特微处理器,工作原理如下:模数转换器接受模拟信号后再将其转换成0和1的数字序列,再对其进行数字滤波、IFFT 等数学运算处理[1]。
并结合相应的控制算法将数字信号生成相应的控制量,最后经过数模转换器或者PWM 信号将其转换成所需的形式,例如通过数模转换器将控制量转换成模拟信号。
DSP 的可编程性灵活、计算能力强,DSP 最高可执行数十亿条各种类型的计算指令,其执行能力远远强于其它处理器。
2基于DSP 的数字开关电源硬件整体设计基于DSP 的数字开关电源系统是一个综合性很强的系统,它由硬件系统和软件系统组成,基于DSP 的数字开关电源开发过程设计电子工程、软件工程等多个方面的知识。
本文结合飞思卡尔公司生产的MC56F8323开关电源,介绍基于DSP 的数字开关电源系统硬件设计。
基于DSP 的数字开关电源的硬件系统由EMC 模块、PFC 模块、DC-DC 模块、控制器模块、驱动电路五个部分组成,EMC 模块消除可消除200V 市电的共模和差模的干扰,同时减少开关管产生的高频干扰进入市电,从而减少市电受高频干扰的程度[2]。
PFC 模块的功能为提高电源的功率因子,减少无功功率;DC-DC 模块负责对不同的电压进行转换处理,将不同的电压转换成适宜的电压,再输出电压。
程控电源方案
程控电源方案概述程控电源（Programmable Power Supply）是一种能够通过编程方式控制输出电压和电流的电源设备。
它以数字方式控制输出参数，具有高精度、高稳定性和高可靠性的特点，被广泛应用于实验室、工业自动化、电子设备测试等领域。
本文将介绍程控电源的原理、工作方式以及应用场景，并重点介绍一种常见的程控电源方案。
程控电源原理程控电源的原理是通过采集、处理和控制模拟信号，实现对输出电压和电流的精确控制。
其基本原理如下：1.采集模拟信号：程控电源通过内置的模数转换器（ADC）采集输入电压和电流的模拟信号，并将其转换为数字信号供后续处理。
2.数字信号处理：采集到的模拟信号经过内部的数字信号处理器（DSP）进行处理，包括滤波、放大、补偿等操作。
3.控制回路：数字信号处理后通过控制回路产生对应的控制信号，控制开关电源的开关频率和占空比，从而实现对输出电压和电流的控制。
4.反馈控制：程控电源还包括反馈控制回路，通过采集输出端的电压和电流进行反馈，将其与期望值进行比较，并根据比较结果对控制信号进行调整，以实现闭环控制。
程控电源工作方式程控电源的工作方式通常分为手动控制和编程控制两种。
1.手动控制：程控电源通常配备前面板，通过设置旋钮或按钮来手动调整输出电压和电流。
2.编程控制：程控电源提供了通信接口（如RS-232、GPIB、USB等），可以通过电脑或其他控制设备与之通信并发送控制指令。
用户可以使用编程语言（如LabVIEW、Python等）编写控制程序，实现对程控电源的远程控制。
程控电源方案应用场景程控电源广泛应用于以下场景：1.实验室研究：在科研实验过程中，常常需要对电子元器件进行电压和电流的精确控制，程控电源能够满足实验的需求，并且具备高精度和可编程的特点。
2.电子设备测试：在电子设备的生产和测试过程中，需要对设备进行各种电压和电流的测试，程控电源可以提供稳定和可控的电源输出，方便测试人员进行测试和调试。
开关电源多路输出技术控制方法综述
开关电源多路输出技术控制方法综述
多路输出技术中一个重要性能指标就是负载交叉调整率的问题，我们通常采用变压器副边多个绕组的方法来实现多路输出。
但是这种方法一般只采样一路主输出进行反馈调节控制，因此交叉调整性能较差。
改善多路输出开关电源交叉调整率的方法可分为无源和有源两类。
本文首先介绍了几种传统的多路输出技术，并对其进行了简单的分析和总结。
重点介绍了两种新的多路输出技术：恒流源实现多路输出和PWM—PD多路输出技术。
结合典型拓扑探讨了PWM—PD技术的应用前景。
l 传统的多路输出方法
1)无源调节
无源调节通过在次级增加一些简单的无源器件可以使负载交叉调整率得到一定的改善。
无源调节包括耦合电感调节控制和加权电压反馈调节控制两种，如图1所示。
前者通过将输出电感L1、L2绕在同一磁芯上，相当于增大了
滤波电感，使辅输出稳压，从而使负载交错性能得到一定改善。
加权电压反馈调节同时检测反馈几路输出电压加权和到控制电路中，通过合理设计各路输出反馈电压的加权因子，调整各路输出电压。
这两种方法都存在调节误差。
但它们实现起来比较简单，不增加电路的复杂性，适用于对输出电压精度要求较低的场合。
2)有源调节
有源调节也可称为次级后置装置调节，即通过在变压器副边加入一级有源调节装置对次级整流电路进行调整来实现对辅输出电压的调整。
以正激电路。
开关电源的基本控制原理
开关电源的基本控制原理开关电源是一种将直流电转换为交流电的电源装置。
其基本控制原理是通过开关管（晶体管或功率MOS管等）的开关动作，控制输入电源电压的连续开闭，以达到输出电压的变化。
1.输入电压整流与滤波：开关电源通常使用交流输入电源，首先需要使用整流电路将交流电转换为直流电。
整流电路可以采用二极管桥式整流电路，将交流信号变为全波整流的直流电。
然后采用滤波电路对整流电压进行平滑，以消除残余的交流成分。
2.输入电压调整电路：开关电源还需要一种输入电压调节电路，用来改变输入电压的大小，以实现对输出电压的调节。
调节电路一般采用电位器、电阻、可调电压稳压器等元件组成，通过改变电路的电阻或给定的精确电压来调整输入电压的大小。
3.输入电流控制：开关电源中的输入电流通常由输入电源提供。
通过对电源输入电流进行控制，可以实现对输出电流的控制。
电流控制主要依靠反馈电路实现，通过对反馈信号进行放大、调节，以达到期望的输出电流。
4.正弦波PWM控制：开关电源的核心控制方式是采用脉宽调制（PWM）技术，通过调节开关元件的导通时间和关断时间来控制输出电压。
通常使用比较器比较输入信号和三角波信号，产生PWM信号。
PWM信号通过控制开关管的导通和关断，实现对输出电压的调节。
5.输出电压滤波：开关电源输出的是脉冲信号，需要通过滤波电路将其转变为平滑的直流电压。
滤波电路一般采用电感、电容等元件组成的低通滤波电路，将高频脉冲信号滤除，得到平稳的输出电压。
开关电源通过以上控制原理实现对输入电压、电流的调节和对输出电压的稳定控制。
其核心是PWM技术的应用，通过高频开关控制实现对输出电压的精确调节。
开关电源具有高效率、便携性和稳定性好的特点，广泛应用于计算机、通信设备、工业设备等领域。
数字式开关电源的PID控制
/******** 开关电源的数字化控制 ******/ /******** 所用拓扑为 Buck,单片机 msp430**********//*****PID 算法实现开关电源的恒流、恒压、恒功率功能 ******/ /********* 糖 coffee@uestc************/ /**********************************************Part 1**********************************************/#include <>#include ""#include ""#include ""#include ""#include ""#include "" void main( void ){WDTCTL = WDTPW + WDTHOLD;init_clk();init_lcd();GUI_CU();init_ADC12();init_TA();init_TB();initKey();_EINT();while(1){KeyScan();if(Mode==0) ;PutDig(iU%10);PutDig(fU/10);;PutDig(iI%10);PutDig(fI/10);;PutDig(fP/10) ;PutDig(fP %10);}void deal_U(){if((Uout>Us*100+25)||(Uout+25<100*Us)) ;PutDig(fUs);void DisplaySetI(){ unsigned char iIs,fIs;*************处理电压 PWM****************/******** 显示设置电流 ************/ }iIs = Is/10; fIs = Is%10; Set_cursor(0,3); PutcLCD('0');PutDig(iIs);PutcLCD('.');PutDig(fIs); }********显示设置功率**********void DisplaySetP(){unsigned char iPs,fPs; iPs = Ps/10; fPs = Ps%10;Set_cursor(0,3);PutDig(iPs/10);PutDig(iPs%10);PutcLCD('.');PutDig(fPs);}/*********** 键盘初始化*************/void initKey(){KeyDIR &= ~(Inc + Dec + MOD + ADD + PLU);}/************ 键盘检测**************/void KeyScan(){if(KeyIN != 0x1f){Delay(100);if(KeyIN != 0x1f){unsigned char KeyTemp = KeyIN;while(KeyIN != 0x1f); // 等待按键松开switch(KeyTemp){case 0x1e:{if(Mode==0) {Us+=1;} elseif(Mode==1) {Is+=1;} else {Ps+=5;}}break; //+case 0x1d:{if(Mode==0) {Us-=1;} elseif(Mode==1) {Is -=1;} else {Ps-=5;}}break; // -case 0x1b:{Mode++;if(Mode>2)Mode=0;if(Mode==0) {Us = 10;GUI_CU();}else if(Mode==1) {Is = 10;GUI_CC();}else {Ps = 10; GUI_CP();}}break; //modcase 0x17:{if(Mode==0) {Us+=5;} elseif(Mode==1) {Is+=2;} else {Ps+=10;}}break; //++case 0x0f:{if(Mode==0) {Us-=5;} elseif(Mode==1) {Is -=2;} else {Ps-=10;}}break; // --}}}}#endifPart init Headfile#ifndef __init#define __init/********** 初始化时钟**********/ voidinit_clk(){FLL_CTL0 |= XCAP18PF;FLL_CTL1 &= ~XT2OFF;// Set load capacitance// Turn on XT2do{IFG1 &= ~OFIFG;for (unsigned int i = 1000; i; i --); }while (IFG1 & OFIFG); FLL_CTL1 =SELS;// Clear oscillator fault flag// Test osc fault flag// Select SMCLK source as XT2CLK}/**********void init_ADC12(){ P6SEL = 0x03;// Enable A/D channel inputs ADC12CTL0 = ADC12ON + MSC + SHT0_8 + REFON + REF2_5V;//Turonn ADC12,set sampling timeADC12CTL1 = SHP + ADC12SSEL_1 + CONSEQ_1; // Use sampling timer 序列单次 ADC12MCTL0 = INCH_0 + SREF_1;ADC12MCTL1 = INCH_1 + SREF_1 + EOS;ADC12CTL0 |= ENC; }void init_TA(){ TACTL = TASSEL_2 + TACLR;CCTL0 = CCIE;CCR0 = 800;TACTL |= MC_1;}// sMCLK, clear TAR // CCR0 interrupt enabled// Start Timer_A in UP mode void init_TB(){TBCTL |= TBSSEL_2 + TBCLR + MC_1 + ID_0;TBCCR0 = 400; TBCCTL2 = OUTMOD_7;TBCCR2 = 200; P2DIR |= BIT3; P2SEL |= BIT3;// PWM = 20K // CCR2 PWM duty cycle // output // TA1 otion#pragma vector=TIMERA0_VECTOR__interrupt void Timer_A (void){ADC12CTL0 |= ADC12SC;}#endif******** 初始化TA,采样周期**********/******** 初始化TB,驱动信号**********/初始化AD,计算输出**********/ // SCLK, Clear Tar。
开关电源数字化控制技术研究
开关电源数字化控制技术研究摘要：随着我国经济的飞速发展和社会的发展，在科学技术发展的同时，各种自动化技术也得到了迅速的发展。
因此，数字控制电路被广泛地用于高频开关电源的设计。
本文从理论上探讨了基于 BUCK变换器的软切换技术，建立了基于BUCK变换器的高稳定性的移相全桥变换器的小信号模型。
关键词：数字化；控制电路；高频开关电源引言在电力系统中，开关电源是电力系统中重要的辅助电源。
当前，这种电源是以高频开关电源模块并联方式工作的，但是由于开关电源的开关频率高，电流大，开关损耗大， EMI干扰大，因此软切换技术应运而生，并随着控制技术的发展，以及微机的快速发展，直流系统开关电源的发展趋势是将软切换技术与数字智能控制技术有机地结合起来。
1.开关电源的了解内容1.1开关电源的概念开关电源是一种高频功率转换器，也称开关电源。
切换电源的作用就是把一种电压转化为不同的体系结构，转化为使用者所需的电压和电流，在日常的使用中起到了很大的作用，它可以改变不合适的电压和电流，还可以在一定程度上节省电能，保证居民的生活和使用。
开功率技术是目前最流行的一种技术，它的发展速度非常快，但也正因为如此，它才能在技术上更上一层楼。
开关电源是指开关电源，同时具备开关、高频、直流三种功能的电源。
目前有多种控制方式，数字控制技术是目前比较成熟的一种。
数字控制技术主要采用软切换技术和软切换技术。
由于电力电子技术的迅速发展，使其与人类的生产、生活紧密地联系在一起。
它具有对电力系统的内部状况进行实时监测、内外通讯，并将其内部的状况反馈到整个电力系统，从而达到对电力系统的全方位监测与控制。
开关电源的优点是功率转换效率高，电压稳定范围宽，重量轻。
开关电源的发展，改变了过去体积大、携带不便的弊端，而传统的开关电源技术存在着许多弊端，如功率转换技术不方便、切换损失大，但随着技术的发展，这种弊端也逐渐被解决。
1.2开关电源的发展和应用目前，开关控制技术在许多领域都比较成熟，其发展前景十分广阔，其发展趋势是：高频、高可靠性、高性能、低功耗、低噪声、等方向发展。
DSP用于开关电源控制
DSP用于开关电源控制摘要随着高速低成本数字信号处理器IC的出现，在开关电源中采用数字信号控制方式变得越来越有兴趣。
在本论文中，采用TI公司的一颗DSP IC去解决通信用整流模块（PFC+PWM）的控制是一个成本性能的最佳方案。
进一步，我们论述其硬件及软件的详细的设计方法。
仿真并展示出实验结果，论证开关电源数字化可以完全满足通讯用整流模块电源的需要。
关键词：DSP控制的开关电源及数字化电源随着带有模数（A/D）转换器及脉宽调制器（PWM）的高性能数字信号处理器的出现，人们对数控式开关电源的兴趣在增加。
数字控制提供了数个超过模拟控制的优点。
它很容易执行计算功能，相对其它方式有更大的柔性。
较低的噪声，应付各种环境干扰及环境变化。
当然它也有缺点，包括信号分辨的局限由于处理器有限长度的语句长度及A/D变换器的取样时间延迟。
以及因计算功率造成的控制环频带宽度的限制。
无论如何，作为性能价格比，数字式控制器已变得可行，并有足够的竞争力。
特别在大功率高端的开关电源中应用。
在本论文中，一个成本最佳化的方案用于一个500W的通讯整流模块电源中（PFC+DC/DC），它采用TI公司的一个DSP IC。
系统的细节设计方法，硬件，软件都给出，此外，用仿真及试验结果展示出来，以便论证开关电源的数字化，可以满足通讯整流模块电源的需要。
数字电源系统的实现方案在一个典型的通讯用数字电源的可行性验证法中，其关键参数要满足：输入电压：90~264V AC频率：47~65 Hz功率因数：>0.95 235AC。
超过50%负载时。
输出电压：48V输出功率：500W功率电路主要是EMI滤波器。
基于BOOST的PFC电路及基于半桥的DC/DC 电路。
全部控制功能（诸如冲击电流控制，PFC控制，DC/DC的PWM控制，负载的均流控制，故障保护等）都由DSP IC来处理。
为使成本有竞争力，可选一颗新型DSP IC。
DSP不仅能放在初级侧，如果需要也能放在二次侧，有太多的高速数字信号如同模拟信号一样地处理。
数字式开关电源的PID控制
