直线位移传感器的接线方法与注意事项

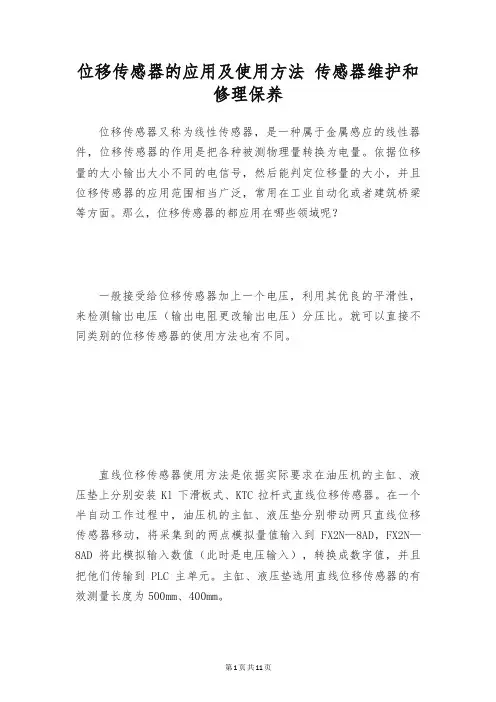

位移传感器的应用及使用方法 传感器维护和修理保养
位移传感器的应用及使用方法传感器维护和修理保养位移传感器又称为线性传感器，是一种属于金属感应的线性器件，位移传感器的作用是把各种被测物理量转换为电量。
依据位移量的大小输出大小不同的电信号，然后能判定位移量的大小，并且位移传感器的应用范围相当广泛，常用在工业自动化或者建筑桥梁等方面。
那么，位移传感器的都应用在哪些领域呢？一般接受给位移传感器加上一个电压，利用其优良的平滑性，来检测输出电压（输出电阻更改输出电压）分压比。
就可以直接不同类别的位移传感器的使用方法也有不同。
直线位移传感器使用方法是依据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。
在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N—8AD，FX2N—8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。
主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。
1、激光位移传感器的应用激光传感器常用于长度、距离、振动、速度、方位等物理量的测量，还可用于探伤和大气污染物的监测等。
2、角度位移传感器的应用地理：山体滑坡，雪崩。
钻井：钻井倾斜掌控。
民用：大坝，建筑，桥梁，玩具，报警，运输。
火车：高速列车转向架和客车车厢的倾斜测量。
海事：纵倾和横滚掌控，油轮掌控，天线位置掌控。
机械：倾斜掌控，大型机械对准掌控，弯曲掌控，起重机。
军用：火炮和雷达调整，初始位置掌控，导航系统，军用着陆平台掌控。
工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机，铺路机等。
3、磁致伸缩位移传感器的应用注塑机、压铸机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、钢厂轧辊调整、盾构机、液压伺服系统、液位检测和掌控。
4、直线位移传感器（电子尺）的应用领域注塑机、压铸机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、皮革机械、比例阀、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械（刷辊运动、裁纸等）、钢厂轧辊调整、机械手、自动门（列车及大厅）、裁床（裁钢管、木板、线材等）、桥梁监测、煤炭设备（掘进机、坑道支架、塌方监测等）、地质监测（如：塌方、溃堤）。

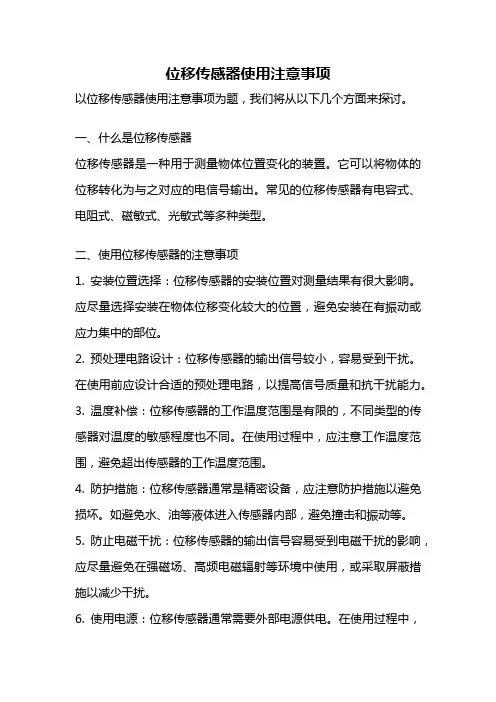

位移传感器使用注意事项
位移传感器使用注意事项以位移传感器使用注意事项为题，我们将从以下几个方面来探讨。
一、什么是位移传感器位移传感器是一种用于测量物体位置变化的装置。
它可以将物体的位移转化为与之对应的电信号输出。
常见的位移传感器有电容式、电阻式、磁敏式、光敏式等多种类型。
二、使用位移传感器的注意事项1. 安装位置选择：位移传感器的安装位置对测量结果有很大影响。
应尽量选择安装在物体位移变化较大的位置，避免安装在有振动或应力集中的部位。
2. 预处理电路设计：位移传感器的输出信号较小，容易受到干扰。
在使用前应设计合适的预处理电路，以提高信号质量和抗干扰能力。
3. 温度补偿：位移传感器的工作温度范围是有限的，不同类型的传感器对温度的敏感程度也不同。
在使用过程中，应注意工作温度范围，避免超出传感器的工作温度范围。
4. 防护措施：位移传感器通常是精密设备，应注意防护措施以避免损坏。
如避免水、油等液体进入传感器内部，避免撞击和振动等。
5. 防止电磁干扰：位移传感器的输出信号容易受到电磁干扰的影响，应尽量避免在强磁场、高频电磁辐射等环境中使用，或采取屏蔽措施以减少干扰。
6. 使用电源：位移传感器通常需要外部电源供电。
在使用过程中，应注意电源的稳定性和电源线的连接情况，确保传感器正常工作。
7. 校准和维护：位移传感器在使用前需要进行校准，以确保测量结果的准确性。
在使用过程中，应定期进行维护和校准，避免传感器因长时间使用而产生的漂移或失灵。
8. 使用环境：位移传感器的使用环境应符合其规定的工作条件，如温度、湿度、气压等。
在使用前应了解传感器的工作环境要求，避免因环境不合适导致传感器无法正常工作。
9. 数据处理：在使用位移传感器时，应注意对传感器输出信号的处理。
根据应用需求选择合适的信号处理方法，如滤波、放大、数字化等，以获得所需的位移数据。
10. 避免超量程：位移传感器通常有一个量程范围，超出量程范围会导致测量结果不准确甚至损坏传感器。
线性位移传感器工作原理及故障处理
线性位移传感器一，线性位移传感器的工作原理线性位移传感器又叫做磁致伸缩传感器，其结构式采用不锈钢管（测杆）、磁致伸缩线（敏感元件—波导丝）、可移动磁环（内有永久磁铁）和电子部件等部分组成。
线性位移传感器结构如果所示，在测量时传感器电子仓内的电子部件产生一电流脉冲，此电流同时产生一磁场沿波导丝向下运动。
在传感器测杆外配有一磁环，此磁环沿着测杆碎磁环支架（或固定低缓的可动物体）的变动而移动，由于磁环内有一组永久磁铁，故磁环同时产生一个磁场。
当电流产生的磁场与磁环相加形成螺旋磁场，产生瞬间扭力，使波导丝扭动并产生张力脉冲，这个脉冲以固定的速度沿着波导丝传回，在线圈两端产生感应电流脉冲及返回脉冲，通过测量其实脉冲与返回支架的时间差来精确地确定被测位移量。
二，正常现象及图线性位移传感器的反馈数值与磁环在测杆的位置呈现线性关系。
以三位缸为例，从曲线中可以看到如下图，曲线传感器的反馈数值为连续、平滑、没有突变。
在判断传感器曲线是否正常的时候，要结合现场设备动作进行判断。
三，常见故障现象及处理线性位移传感器的故障种类较多，下面结合各故障状态及现象进行一一分类1，通过曲线检查如下图，反馈数值在一个位置不规则的抖动。
如发现此种情况，基本可以判断为传感器本体故障，应及时对线性位移传感器进行更换。
2，当检查硬件通道为以下图中现象时，是通道反馈数值的下限报警，目前所有通道的设置为4~20，所以出现下限报警时，可以理解为此通道反馈电流值低于4，就目前所知道的故障现象可以判断有以下几种情况：接地故障：接地故障一般会伴随着烧保险同时出现，如果在同一个里面同时出现多个通道报下限，可优先考虑，保险故障，应及时更换，如果发现接地。
到现场端子箱进行检查。
插头及电缆故障：现场检查电缆接线、插头及电缆状况。
现场检查传感器，如果传感器电源灯亮，说明电源电缆没有问题。
3当检查硬件通道为以下图中现象时，是通道反馈数值的上限报警，目前所有通道的设置为4~20，所以出现上限报警时，可以理解为此通道反馈电流值高于20，就目前所知道的故障现象可以判断有以下几种情况：电缆故障：在信号电缆出现阻值低或者对地绝缘不好时，会发出此类报警。

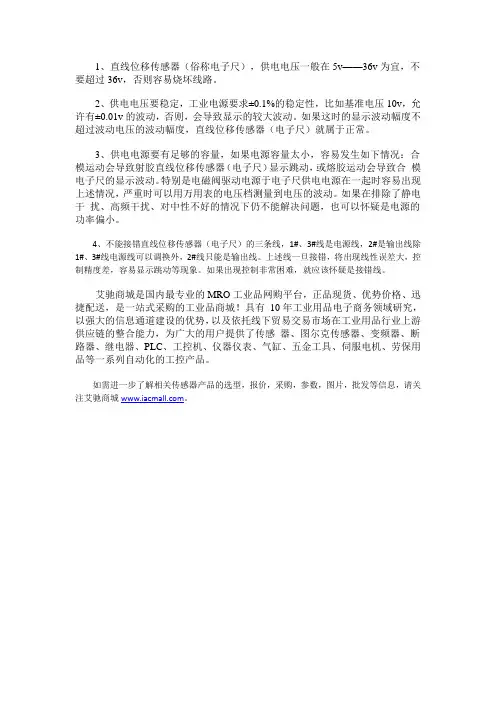

直线位移传感器在接线中的注意事项
1、直线位移传感器（俗称电子尺），供电电压一般在5v——36v为宜，不要超过36v，否则容易烧坏线路。
2、供电电压要稳定，工业电源要求±0.1%的稳定性，比如基准电压10v，允许有±0.01v的波动，否则，会导致显示的较大波动。
如果这时的显示波动幅度不超过波动电压的波动幅度，直线位移传感器（电子尺）就属于正常。
3、供电电源要有足够的容量，如果电源容量太小，容易发生如下情况：合模运动会导致射胶直线位移传感器（电子尺）显示跳动，或熔胶运动会导致合模电子尺的显示波动。
特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。
如果在排除了静电干扰、高频干扰、对中性不好的情况下仍不能解决问题，也可以怀疑是电源的功率偏小。
4、不能接错直线位移传感器（电子尺）的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。
上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。
如果出现控制非常困难，就应该怀疑是接错线。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

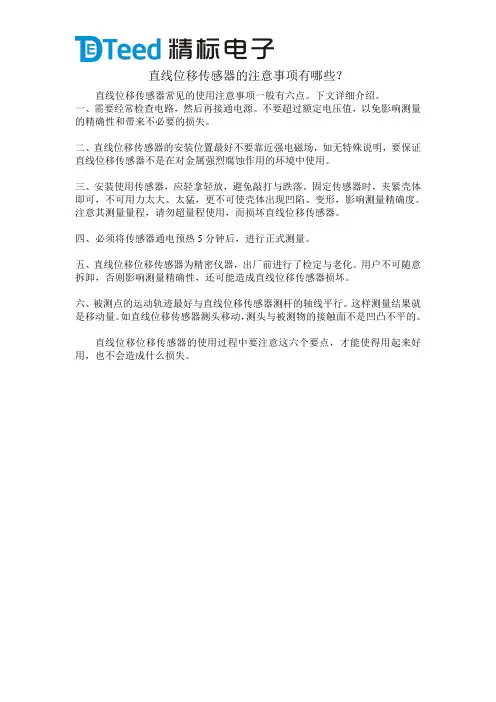

直线位移传感器的注意事项有哪些？
直线位移传感器的注意事项有哪些？
直线位移传感器常见的使用注意事项一般有六点。
下文详细介绍。
一、需要经常检查电路，然后再接通电源。
不要超过额定电压值，以免影响测量的精确性和带来不必要的损失。
二、直线位移传感器的安装位置最好不要靠近强电磁场，如无特殊说明，要保证直线位移传感器不是在对金属强烈腐蚀作用的环境中使用。
三、安装使用传感器，应轻拿轻放，避免敲打与跌落。
固定传感器时，夹紧壳体即可，不可用力太大、太猛，更不可使壳体出现凹陷、变形，影响测量精确度。
注意其测量量程，请勿超量程使用，而损坏直线位移传感器。
四、必须将传感器通电预热5分钟后，进行正式测量。
五、直线位移位移传感器为精密仪器，出厂前进行了检定与老化。
用户不可随意拆卸，否则影响测量精确性，还可能造成直线位移传感器损坏。
六、被测点的运动轨迹最好与直线位移传感器测杆的轴线平行。
这样测量结果就是移动量。
如直线位移传感器测头移动，测头与被测物的接触面不是凹凸不平的。
直线位移位移传感器的使用过程中要注意这六个要点，才能使得用起来好用，也不会造成什么损失。
位移传感器安装使用说明及注意事项
位移传感器安装使用说明及注意事项位移传感器是一种用于测量物体位置变化的装置，广泛应用于机械设备、自动化系统和工程测量等领域。
在安装和使用位移传感器时，有一些重要的注意事项需要遵守，以确保精确的测量和设备的正常运行。
下面是位移传感器的安装使用说明及注意事项：1.安装位置的选择：-与要测量的物体位置一致，以确保测得准确的位移值；-避免外部干扰，如振动、冲击等；-不受高温、低温、湿度等环境因素的影响；-方便安装和维护。
2.安装步骤：-清洁安装位置：安装位置应清洁无尘，避免灰尘和杂物进入传感器。
-固定传感器：使用合适的固定方式将传感器牢固地固定在安装位置上，避免松动或移位。
-连接电缆：将传感器的接线端子与测量系统的接口连接，确保接触良好。
-调整传感器：根据实际需要，调整传感器的工作范围和增益，使其适应要测量的位移范围。
3.注意事项：-避免过量应力：在安装传感器时，避免施加过大的力量，以免损坏传感器或测量物体。
-防止振动和冲击：位移传感器对振动和冲击非常敏感，因此应注意避免安装在振动和冲击较大的位置上。
-避免过温和低温：传感器通常有工作温度范围限制，应尽量避免超出该范围的温度环境。
-防护措施：按照传感器的防护等级要求，采取相应的防护措施，如防尘、防水等。
-定期校准：位移传感器在使用一段时间后可能出现漂移或误差，建议定期对传感器进行校准，以保证测量精度。
4.维护保养：-定期清洁：定期清洁传感器的表面和接线端子，避免灰尘、油污等物质积聚。
-固定检查：定期检查传感器的固定方式，确保其稳固可靠，并根据需要进行调整。
-良好保护：避免传感器受到机械撞击、弯曲、拉伸等损坏，减少意外事故的发生。
总之，位移传感器的安装和使用需要仔细操作，并注意以上的注意事项，以确保传感器正常运行和精确测量物体的位移变化。
在实际应用过程中，还应根据具体设备和使用要求，遵循制造商提供的安装和使用说明。
