EIGRP负载均衡

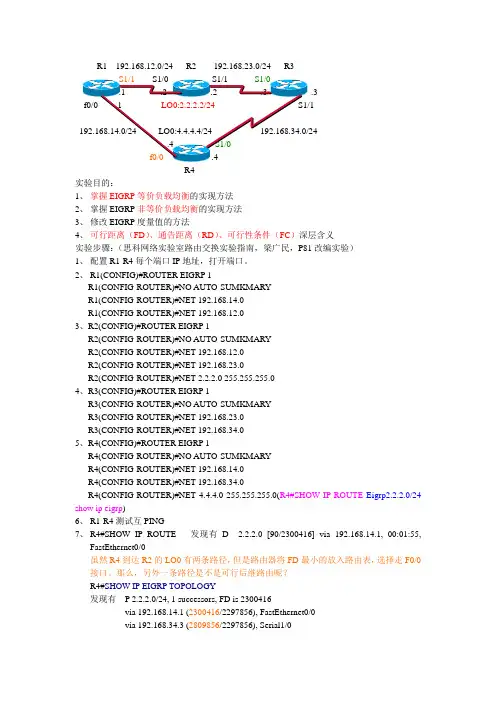

R1 192.168.12.0/24 R2 192.168.23.0/24 R3.3R4实验目的：1、掌握EIGRP等价负载均衡的实现方法2、掌握EIGRP非等价负载均衡的实现方法3、修改EIGRP度量值的方法4、可行距离（FD）、通告距离（RD）、可行性条件（FC）深层含义实验步骤：（思科网络实验室路由交换实验指南，梁广民，P81改编实验）1、配置R1-R4每个端口IP地址，打开端口。

2、R1(CONFIG)#ROUTER EIGRP 1R1(CONFIG-ROUTER)#NO AUTO-SUMKMARYR1(CONFIG-ROUTER)#NET 192.168.14.0R1(CONFIG-ROUTER)#NET 192.168.12.03、R2(CONFIG)#ROUTER EIGRP 1R2(CONFIG-ROUTER)#NO AUTO-SUMKMARYR2(CONFIG-ROUTER)#NET 192.168.12.0R2(CONFIG-ROUTER)#NET 192.168.23.0R2(CONFIG-ROUTER)#NET 2.2.2.0 255.255.255.04、R3(CONFIG)#ROUTER EIGRP 1R3(CONFIG-ROUTER)#NO AUTO-SUMKMARYR3(CONFIG-ROUTER)#NET 192.168.23.0R3(CONFIG-ROUTER)#NET 192.168.34.05、R4(CONFIG)#ROUTER EIGRP 1R4(CONFIG-ROUTER)#NO AUTO-SUMKMARYR4(CONFIG-ROUTER)#NET 192.168.14.0R4(CONFIG-ROUTER)#NET 192.168.34.0R4(CONFIG-ROUTER)#NET 4.4.4.0 255.255.255.0(R4#SHOW IP ROUTE Eigrp2.2.2.0/24 show ip eigrp)6、R1-R4测试互PING7、R4#SHOW IP ROUTE 发现有 D 2.2.2.0 [90/2300416] via 192.168.14.1, 00:01:55,FastEthernet0/0虽然R4到达R2的LO0有两条路径，但是路由器将FD最小的放入路由表，选择走F0/0接口。

eigrp非等价负载均衡

在做实验之前我想先解释一下实现EIGRP负载的一些知识(图)!一：思考如果R1想去去往R5的话，那么它面临着有3条路可以走，但是我们可以请注意到，3条路的度量值是不一样的，所以度量值不一样即不能实现负载均衡，于是R1就会选择R3做为它的下一跳，把它放入路由表当中,那我们怎样实现非等价负载呢（即带宽不一致的情况）？二：术语AD（Advertise Distance）:宣告距离（邻居到某网络的距离）FD (Feasible Distance)：可行距离（自己到某网络的距离）如图所示: 如果R1从R3到R5，那么它的AD=10，FD=20.注：这个一定得搞清，不然接下来都不知道我讲什么.三：条件1.如果我在R1配置R1（config-router）#variance 2的话，那么R2会做为R1的另一条去住R5的路径，因为2*（FD）>（20+10=30），即从R2到R5的FD小于R3到R5的FD，所以才能实现负载.2.如果我variance设置为3的话，那么按我刚刚所说的从R4到R5的FD也小于2*（FD），那它会被加入的负载路径里面去吗？答案肯定不会，因为还有一个条件就是AD必需小于FD，从R4到R5的AD为25，而从R3到R5的FD为20，所以不满足，不能实现负载.实验：拓扑如下注：首先说明一下，由于51CTO只允许写8万字，所以步骤一只写了R1的配置，其它一样步骤一：首先先把所以接口信息以及EIGRP全部启用，并且查看信息.R1:Router>Router>enRouter#conf tRouter(config)#hostname R1R1(config)#interface f0/0R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#no shR1(config-if)#ip address 192.168.13.1 255.255.255.0R1(config-if)#no shR1(config-if)#exitR1(config)#router eigrp 1R1(config-router)#no auto-summaryR1(config-router)#network 192.168.12.0 0.0.0.255R1(config-router)#network 192.168.13.0 0.0.0.255R1(config-if)#endR1#R1上查看路由表：R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set4.0.0.0/24 is subnetted, 1 subnetsD 4.4.4.0 [90/158720] via 192.168.13.2, 00:00:06, FastEthernet0/1[90/158720] via 192.168.12.2, 00:00:06, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1D 192.168.24.0/24 [90/30720] via 192.168.12.2, 00:04:00, FastEthernet0/0 D 192.168.34.0/24 [90/30720] via 192.168.13.2, 00:03:50, FastEthernet0/1 R1#注：很清楚的看到，去往4.4.4.4有两条路可以走，因为其度量值一样，EIGRP自动实现负载均衡，步骤二：R1设置F0/1接口带宽为512KB，其两边度量值不一样，使得所以数据只向F0/ 0转发,产查看路由表与拓扑表.R1(config)#interface f0/1R1(config-if)#bandwidth 512R1(config-if)#endR1#查看路由表：R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set4.0.0.0/24 is subnetted, 1 subnetsD 4.4.4.0 [90/158720] via 192.168.12.2, 00:08:43, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1D 192.168.24.0/24 [90/30720] via 192.168.12.2, 00:12:37, FastEthernet0/0 D 192.168.34.0/24 [90/33280] via 192.168.12.2, 00:01:04, FastEthernet0/0 R1#//这里因为改变F0/1了带宽，所以去住4.4.4.4全部往F0/0转发.只有一条.步骤三：实现非等价负载均衡R1(config)#router eigrp 1R1(config-router)#variance 32 // 32=5133056除以158720，满足条件.查看路由表：R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set4.0.0.0/24 is subnetted, 1 subnetsD 4.4.4.0 [90/5133056] via 192.168.13.2, 00:00:02, FastEthernet0/1[90/158720] via 192.168.12.2, 00:00:01, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1D 192.168.24.0/24 [90/30720] via 192.168.12.2, 00:00:01, FastEthernet0/0 D 192.168.34.0/24 [90/30720] via 192.168.13.2, 00:00:02, FastEthernet0/1 R1#// 去往4.4.4.4的路由，又变成了两条. 实验完毕.。

EIGRP负载均衡实验

EIGRP 负载均衡实验R1:iinterface Serial2/0ip address 12.1.1.1 255.255.255.0serial restart-delay 0clock rate 64000!interface Serial2/1ip address 13.1.1.1 255.255.255.0serial restart-delay 0clock rate 64000router eigrp 100network 0.0.0.0no auto-summaryR2:interface FastEthernet0/0ip address 23.1.1.1 255.255.255.0 duplex autospeed autointerface Serial2/0ip address 12.1.1.2 255.255.255.0 serial restart-delay 0router eigrp 100network 0.0.0.0no auto-summaryR3:interface FastEthernet0/0ip address 23.1.1.2 255.255.255.0 duplex autospeed autointerface Serial2/1ip address 13.1.1.2 255.255.255.0 serial restart-delay 0router eigrp 100network 0.0.0.0no auto-summaryR3路由表：R3#show ip rouGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2172416] via 23.1.1.1, 00:01:06, FastEthernet0/0 //去12.1.1.0网段via f0/013.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1R3#show ip eigrp toIP-EIGRP Topology Table for AS(100)/ID(23.1.1.2)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,r - reply Status, s - sia StatusP 12.1.1.0/24, 1 successors, FD is 2172416via 23.1.1.1 (2172416/2169856), FastEthernet0/0via 13.1.1.1 (2681856/2169856), Serial2/1P 13.1.1.0/24, 1 successors, FD is 2169856via Connected, Serial2/1P 23.1.1.0/24, 1 successors, FD is 28160via Connected, FastEthernet0/0//拓扑表中有两条可以到12.1.1.0网段的路径,F0/0和S1/1,经过s1/1那条路径的AD小于正在使用路由条目的FD2172416,所以被选为FS放在拓扑表中.要想实验负载均衡,可以用的办法:等价负载均衡(1):使得metric值相同1.改带宽(不推荐,因为改带宽要用107 去除,会得到小数,)2.改延迟,在R3上改f0/0 或s1/1其中的一个R3#show inter f0/0FastEthernet0/0 is up, line protocol is upHardware is AmdFE, address is cc02.07fc.0000 (bia cc02.07fc.0000) Internet address is 23.1.1.2/24MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,-----------------------------------------------------------------------R3#show int s2/1Serial2/1 is up, line protocol is upHardware is M4TInternet address is 13.1.1.2/24MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,先改s2/1R3(config-if)#delay ?<1-16777215> Throughput delay (tens of microseconds)延迟路由器会自动乘以10所以这里要改成和f0/0 的DLY一样只需R3(config-if)#delay 10R3#clear ip eigrp neighbors邻居关系重新建立R3#show ip eigrp toIP-EIGRP Topology Table for AS(100)/ID(23.1.1.2)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia StatusP 12.1.1.0/24, 2 successors, FD is 2172416via 13.1.1.1 (2172416/2169856), Serial2/1via 23.1.1.1 (2172416/2169856), FastEthernet0/0P 13.1.1.0/24, 1 successors, FD is 1660416via Connected, Serial2/1P 23.1.1.0/24, 1 successors, FD is 28160via Connected, FastEthernet0/0R3#show ip routeGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2172416] via 23.1.1.1, 00:01:08, FastEthernet0/0 [90/2172416] via 13.1.1.1, 00:01:08, Serial2/113.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1metric值已经相同,路由表中有两条路由,负载均衡成功!当然也可以修改f0/0R3(config)#int f0/0R3(config-if)#delay 2000 一样可能达到负载均衡的效果等价负载均衡(2): offset-listP 12.1.1.0/24, 1 successors, FD is 2172416via 23.1.1.1 (2172416/2169856), FastEthernet0/0via 13.1.1.1 (2681856/2169856), Serial2/1R3(config)#access-list 1 permit 12.1.1.0R3(config)#router eigrp 100R3(config-router)#offset-list 1 in 509440 f0/0在这里只能改小的,大的减小的即为偏移的值,其中有个参数”in”,如果对自己产生影响用”in”如果对外面产生影响用”out”,509440是偏移值,后面还有个接口,是说,在这个接口上加上偏移值,如果不定义接口,默认在所有接口加偏移值.R3#show ip routGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2681856] via 23.1.1.1, 00:00:04, FastEthernet0/0 [90/2681856] via 13.1.1.1, 00:00:04, Serial2/113.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1不等价负载均衡:varianceP 12.1.1.0/24, 1 successors, FD is 2172416via 23.1.1.1 (2172416/2169856), FastEthernet0/0via 13.1.1.1 (2681856/2169856), Serial2/1R3(config)#router eigrp 100R3(config-router)#varR3(config-router)#variance ?<1-128> Metric variance multiplierR3(config-router)#variance 2R3#show ip rouGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/012.0.0.0/24 is subnetted, 1 subnetsD 12.1.1.0 [90/2172416] via 23.1.1.1, 00:00:45, FastEthernet0/0[90/2681856] via 13.1.1.1, 00:00:45, Serial2/113.0.0.0/24 is subnetted, 1 subnetsC 13.1.1.0 is directly connected, Serial2/1Variance 默认为1,以最小的取一个倍数大于或者等于最大的.就可以实现不等价负载均衡负载均衡默认时最大支持4条,修改后最大支持6条路径当两条路负载均衡的时候,是不是各走一个包呢?不是,以前是按6:1算,即一条走6个另外一条走1个,现在新版本的IOS按实际的带宽得出一个比例R3#show ip route 12.1.1.0Routing entry for 12.1.1.0/24Known via "eigrp 100", distance 90, metric 2172416, type internal Redistributing via eigrp 100Last update from 13.1.1.1 on Serial2/1, 00:02:12 agoRouting Descriptor Blocks:* 23.1.1.1, from 23.1.1.1, 00:02:12 ago, via FastEthernet0/0Route metric is 2172416, traffic share count is 120Total delay is 20100 microseconds, minimum bandwidth is 1544 Kbit Reliability 255/255, minimum MTU 1500 bytesLoading 1/255, Hops 113.1.1.1, from 13.1.1.1, 00:02:12 ago, via Serial2/1Route metric is 2681856, traffic share count is 97Total delay is 40000 microseconds, minimum bandwidth is 1544 Kbit Reliability 255/255, minimum MTU 1500 bytesLoading 1/255, Hops 1带”*”说明下一个包走这个路,关掉快速转发R3(config)#no ip cef用扩展PING当PING到第N个包时就会走下面的13.1.1.1为了只要我们PING的目的网段的包,可以加一条扩展的ACLR3(config)#access-list 100 permit icmp any anyR3#debug ip packet 100*Mar 1 01:04:54.543: IP: s=23.1.1.1 (FastEthernet0/0), d=23.1.1.2 (FastEthernet0/0), len 100, rcvd 3*Mar 1 01:04:55.367: IP: s=13.1.1.2 (local), d=12.1.1.0 (Serial2/1), len 100, sending*Mar 1 01:04:55.427: IP: tableid=0, s=13.1.1.1 (Serial2/1), d=13.1.1.2 (Serial2/1), routed via RIB*Mar 1 01:04:55.431: IP: s=13.1.1.1 (Serial2/1), d=13.1.1.2 (Serial2/1), len 100, rcvd 3*Mar 1 01:04:55.475: IP: tableid=0, s=13.1.1.2 (local), d=12.1.1.0 (Serial2/1), routed via RIB。

eigrp实现非等价负载均衡

非等价负载均衡之详解拓扑都一样就不啰嗦了重点华南目的：实现R8 到10.64.0.0/12 10.80.0.0/14 10.128.0.0/14的非等价负载均衡先看我的基本配置在R3上把ospf路由重发布到eigrp时我给的meitric是100000 1 255 1 1500根据重发布给的带宽和延时可以预料发布到R9,R10,R11将会学到D EX类型的路由的AD将会是（10^7/100000+1）*256=25856由于我们连接的是百兆线(默认延时是100微秒)所以可以计算R9,R10,R11学到的D EX的外部路由的FD将会是(10^7/100000+1+10)*256=28416 （注意这里的是延时为10而不是100 因为公式计算时是以10微秒为单位的）验证：大家应该发现R11到达10.80.0.0 10.128.0.0 10.64.0.0 /12 的网段都只有一条可行路径，（有的人会不注意这一点，上来就去修改varice值，要知道在eigrp中路由表是完全依赖拓扑表的，拓扑表中都没有可行后继站怎么可能直接修改varice实现负载均衡！）那么为什么R11没有把R9，R10作为可行后继站呢？看上面的R9的截图就知道了，R9到达我们的目的网段的度量值是28416，也就是说R11如果把R9作为可行后继站那么这时这条路径的AD将会是28416,而此时的可行距离FD也是28416，违背了可行后继站的条件（AD<FD），R10同理，所以重点来了，怎么让R9，R10成为可行后继站呢？有两种方案可以采用，把R9，R10到达目的网段的度量值改小，或者把R11的f3/1接口到达目的网段的度量值改大，这里我们采用第二种，但是也有原则的，因为最终我们想实现的是非等价负载均衡，即让f3/1接口流量大一些，其余两个接口可以相对小。

所以我们要把f3/1接口的度量值调整到28416<?>30976(30976是R11通过R9，10到达目的网络的度量值，需要提前计算)对比计算公式可以轻易的发现窍门：R11 f3/1: (10^7/100000+1+10)*256=28416F0/0和f0/1：(10^7/100000+1+10+10)*256=30976对比可以看出只需把f1/0接口的延时由10改为15就可以了这会再看eigrp的拓扑表：可行后继路由已经写入拓扑表了修改可变因子之前的路由表：修改可变因子再查看路由：验证：Traceroute验证：可以看到三条路径流量比例是24：23：23（注意如果用debug，traceroute验证可能失败，因为负载均衡只针对经过路由器的数据流，而不针对当前路由器生成的数据流。

EIGRP等价非等价负载均衡

EIGRP等价和非等价负载均衡
2015.9.21 实验
等价负载均衡
1.所有的路由器都运行EIGRP，并且所有的网段都被宣告进路由中。

在R1的路由器上查看路由表关于4.0.0.0有两条负载均衡的路径。

show ip protocols
2.关闭EIGRP的等价负载均衡，使R1的路由表中只显示1条关于4.0.0.0路由。

配置命令
再次查看R1路由表去往4.0.0.0只有一条路径，在拓扑表中存在去往4.0.0.0的所有路径。

非等价负载均衡
在R1的路由表中去往4.0.0.0路由只有一条路径。

配置非等价负载均衡：
variance 后面的参数指的是FD值的倍数，默认是1 。

再查看R1的路由表，关于4.0.0.0有两条度量值不同的路径。
