电路复习资料
电路复习
任何一个元件与理想电流源串联，对外表现为电流源。
§2-6 实际电源的两种模型及其等效变换
1.
2.
下标oc是开路（open circuit）的缩写。
下标sc是开路（short circuit）的缩写。
实际电源的两种电路模型：
1电压源和电阻的串联
2电流源和电阻的并联
表示元件发出的功率
发出正功率（实际发出）
发出负功率（实际吸收）
§1-5 电阻元件
1.欧姆定律
2.电导： 电阻的倒数（并联中有用）
G称为电阻元件的电导，单位是S（西门子，简称西）
3.开路：当一个线性电阻元件的端电压不论为何值时，流过它的电流恒为零值，就把它称为“开路”。
4.短路：当一个线性电阻元件的端电流不论为何值时，流过它的电压恒为零值，就把它称为“短路”。

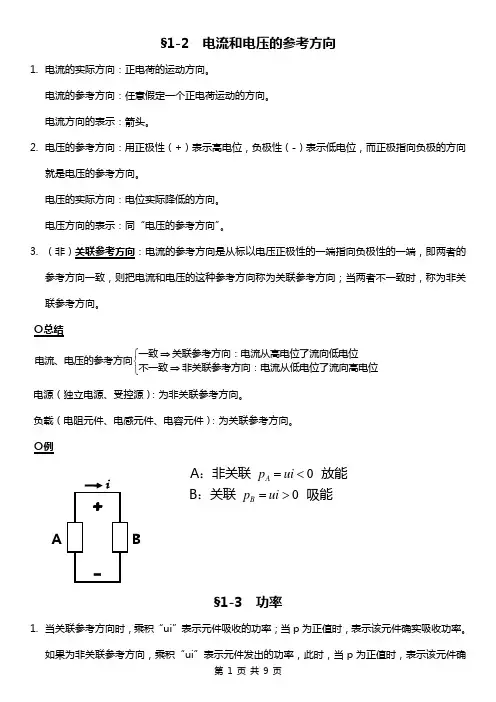

3.（非）关联参考方向：电流的参考方向是从标以电压正极性的一端指向负极性的一端，即两者的参考方向一致，则把电流和电压的这种参考方向称为关联参考方向；当两者不一致时，称为非关联参考方向。
〇总结
电源（独立电源、受控源）：为非关联参考方向。
负载（电阻元件、电感元件、电容元件）：为关联参考方向。
〇例
§1-3 功率
指定回路的绕行方向时一般为顺时针。
4.KCL是电荷守恒的体现；KVL是电压与路径无关的反映，即能量守恒和转换定律的反映。
5.KCL在支路电流之间施加线性约束；KVL则对支路电压施加线性约束。这两个定律仅与元件的相互连接有关，而与元件的性质无关。
§2-2 电路的等效变换
1.等效：只对外“等效”，对内不等效。
7.一个电路的连支数l=b-n+1，这也就是一个图的独立回路（基本回路）的数目。
《电路》复习资料
单选一、单选1、通常所说负载增加，是指负载（）增加。
A.电流B.电压C.功率D.电阻标准答案是：A。
2、图示电路中I=0时，电位=（）vA.70B.60C.-10D.90标准答案是：B。
电路如图所示，A、B端的等效电阻R=（）欧姆A.5B.6C.3D.7标准答案是：B。
4、如图所示电路，若在独立电流源支路串联接入10电阻，则独立电压源所发出的功率（）A.改变B.不变C.不确定D.0标准答案是：B。
5、如图所示电路的端口开路电压为（）vB.0C.23D.7标准答案是：C。
6、如图所示电路中，24V电压源单独作用时所产生的电流的分量为（）AA.-6B.0C.-2D.-1标准答案是：D。
7、若流过L=2H电感元件中的电流为i=1.5tA，则在T=2s时的储能（D）A.3B.6D.9标准答案是：D。
8、如图所示电路，t<0时，开关S闭合。
今于t=0时刻打开S，则t>0时电路的时间常数（）A.R1CB.R2CC.（R1+R2）CD.0标准答案是：A。
9、如图所示电路，其导纳Y等于（）A.(1/10-j/10)sB.(1/10+j/10)sC.(1/10+j/5)sD.(1/10-j/5)s标准答案是：B。
10、如图所示电路，若端口上的外电路不变，仅电阻R变化，将会引起（）A.端口电压U变化B.端口电流I变化C.电流源Is两端的电压Us变化D.上述三者同时变化标准答案是：C。
11、如图所示电路，a点对电源公共接点的电压为（）VA.-1B.-5C.15D.10标准答案是：A。
12、如图所示电路，4A电流源发出的功率为（）W。
B.2C.-4D.4标准答案是：D。
13、．如图所示电路，t<0时，S打开，电路已工作于稳定状态。
今于t=0时刻闭合S，则时刻电感与电容的储能相应为（）J。
A.16,4B.4,16C.8,8D.16,16标准答案是：B。
14、如图所示各电路中，对端口a，b而言，互为等效的电路为（）。
电工复习资料-
电工学复习资料第一章电路的基本概念和基本定律1、电路的概念、作用及组成2、电源的三种工作状态（包括负载大小、电源的外特性、电源与负载的判断、额定值与实际值）3、电位的概念4、欧姆定律及基尔霍夫定律（包括电流定律和电压定律的推广应用）5、会计算电位第二章电路的分析方法1、理解实际电源的两种模型电压源与电流源的外特性，理解二者之间等效关系2、理解理想电压源和理想电流源的特点3、掌握支路电流法、结点电压法、叠加原理、戴维南定理和诺顿定理的解题方法和过程。
能够回答下述问题：1、有些同学常常把理想电流源两端的电压认作零，其理由是：理想电流源内部不含电阻，则根据欧姆定律，U=RI=0×I=0。
这种看法错在哪里?2、凡是与理想电压源并联的理想电流源其电压是一定的，因而后者在电路中不起作用；凡是与理想电流源串联的理想电压源其电流是一定的，因而后者在电路中也不起作用。
这种观点是否正确？为什么？计算：1、电路如图所示，已知 E =10V，I S=1A ，R1=10Ω，R2= R3= 5Ω，试求流过R2的电流I2和理想电流源两端Us。
2、求解图中所示电路中各支路电流。
已知V U S 301=，V U S 242=， A I S 1=，Ω=61R ，Ω==1232R R 。
3、电路如图所示。
试求流过Ω6的电流。
4、用戴维南定理计算电路中电流I 。
5、用戴维南定理计算电路中Ω1电阻中电流I 。
6、电路如图所示。
试求电流I ，并计算理想电压源和理想电流源的功率（说明是取用的还是发出的功率）。
7、用戴维南定理求电流I 。
8、图示电路中，已知5=S U V ，1=S I A ，Ω===5321R R R 。
求各支路电流。
第三章一阶电路暂态分析1、理解电阻、电容和电感元件的特点2、电路产生暂态过程的原因是什么？换路定则。
3、理解换路中产生的过电压和过电流4、会用三要素法分析一阶电路能够回答下述问题：1、如果换路前电容 C 处于零状态，则 t = 0时，u c (0) = 0；而 t →∞ 时， i c (∞)=0，是否可以认为 t = 0时，电容相当于短路，电容相当于开路？如果换路前电容C 不是处于零状态，上述结论是否成立？2、如果换路前 L 处于零状态，则 t = 0 时， i L (0) = 0 ，而t →∞时， u L (∞) =0 ，因此是否可以认为 t = 0时，电感相当于开路， t →∞ 时，电感相当于短路？如果换路前 L 不是处于零状态，上述结论是否成立？为什么？3、在 RC 电路中，如果串联了电流表，换路前最好将电流表短路，这是为什么？4、如果在线圈两端并联了电压表，开关断开前最好将其去掉，这是为什么？ 计算：1、电路如图所示，试用三要素法求0≥t 时的1i 、2i 及L i 。
第十四章 了解电路复习
第十四章 了解电路复习【知识点一】电荷及摩擦起电（1）电荷定义：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电 （2）三种起电方式：①摩擦起电：由于物体对电子的束缚能力不同，则原来电中性的物体由于得到电子而带负电荷，失去电子而带正电荷。
注：摩擦起电时，电荷并没有凭空产生，其本质是发生了电子的转移，机械能转化为电能。
②接触起电③感应起电【经典例题】例1．台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了_________，可以_______轻小物体，所以灰尘会附着在扇叶上。
例2．玻璃跟绸子摩擦，玻璃的一些______转移到绸子上，玻璃因__________而带正电；绸子因__________而带等量负电。
例3．下列关于摩擦起电的原因，正确的说法是（ ）A ．摩擦后产生了新的电荷B ．电子和正电荷同时按相反方向转移C ．电子从一个物体转移到另一个物体D ．正电荷从一个物体转移到另一个物体例4．绝缘细线上端固定，下端悬挂一个轻质小球a ，a 的表面镀有铝膜，在a 的附近，有一个绝缘金属球b ，开始a 、b 都不带电，如图1所示，现在使a 带电，则（ ） A ．a 、b 之间不发生相互作用 B ．b 将吸引a ，吸住后不放C ．b 立即把a 排斥开D ．b 先吸引a ，接触后又把a 排斥开例5．将经丝绸摩擦过的玻璃棒靠近不带电的验电器，验电器的箔片张开。
下列图2中哪个是正确的（ ）图1AB图2CD【知识点二】正负电荷及验电器（1）正电荷：规定用丝绸摩擦过的玻璃棒所带的电荷。
实质：物质中的原子失去了电子 （2）负电荷：规定毛皮摩擦过的橡胶棒所带的电荷。
实质：物质中的原子得到了多余的电子（3）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
中和现象：等量异种电荷在一起相互抵消（4）验电器 作用：检验物体是否带电。
原理：同种电荷相互排斥的原理【经典例题】例1．与丝绸摩擦的玻璃棒A 分别靠近悬挂的轻质带电小球B 和C ，发现B 被排斥，C 被吸引，则_____带正电。
电路理论 电路理论复习
２. 掌握用去耦等效电路分析含耦合电感的电路。
整理课件
8
五、三相电路 1. 理解对称三相电压（电流）的概念，对称三相电
源的相序、三相电路的联接方式。
2. 熟练掌握对称三相电路在不同联接方式下，相电 压与线电压、相电流与线电流的关系。
3. 熟练掌握各种对称三相电路（Y-Y,Y-)的分析计 算(一相计算方法)。
UA
I A A' Zl
Z
C
–
Zl
N
N'
设
•
UA
2200 V
•
•
IA
Zl
UA Z
/3
0.1
220 j整0理.1课件 3
j4
42.8 52.91 A
23
例13.图 示 对 称三 相 电 路， 已 知 电源 线 电 压为 380V, 线 路 阻 抗 Zl =(0.1+j0.1), 负载阻抗Z =(9+j12) ，求:(1) A相负载的线电
4. 掌握对称三相电路有功功率、无功功率、视在功率、 复数功率的计算。掌握三相电路功率的测量（三 瓦特表法、二瓦特表法）。
整理课件
9
六、非正弦周期电流电路 1. 理解非正弦周期电压（电流）的有效值。
2. 掌握用叠加原理计算线性非正弦周期电流电路的稳 态解、非正弦周期电流电路的平均功率。
整理课件
10
熟练掌握求解直流激励下的一阶电路过渡过程的三 要素法。
整理课件
5
三、正弦稳态电路 掌握正弦量有效值的物理含义及计算。 熟练掌握正弦量的相量表示,正弦量的加、减、微分、 积分运算与相量运算的对应关系，掌握相量图的画法 与应用。
电路原理复习资料(本科)
Zi
ZL
图 2-22
) 的方法。 D. 并联电容。 )。 D．160 Ω
V1
A. 串联电感； B. 串联电容； C. 并联电感； 2-24 若某电感的基波感抗为 40 Ω ，则其 4 次谐波感抗为( D Ａ．10 Ω B．20 Ω C．40 Ω
2-25 已知图 2-25 所示的正弦稳态电路中，电压表读数 （电压表的读数为正弦电压的有效值）为：V1 为 30V； V2 为 40V，则图中电源电压有效值 US 为（ B ） 。 A. 40V ； B. 50V； C. 70V； D. 30V。
－10t －t/τ
10kΩ ＋ 20V － 10kΩ
5kΩ iC
10µF
＋ uC －
图3
(时间单位 ms)
4.如图 4 所示电路在 t = 0 时 S 闭合，求 uC(t )。
＋ 126V －
3kΩ
3kΩ ＋ uC －
100µF
图4
解：在开关 S 闭合后属于零输入响应，利用三要素公式，响应的一般形式为：
2-14 如图 2-14 所示电路，电压 u1 和电压 u0 之间 满足以下哪个关系式（ C ） 。 R1 R A． u 0 = − B． u 0 = 1 u1 u1 R2 R2 C． u 0 = −
R1 ＋ u1 －
R2 － ＋ ∞ ＋ ＋ u0 － 图 2-14
R2 u1 R1
D． u 0 =
R2 u1 R1
电路原理复习资料
一、填空题
1-1 根据换路定律，在一阶电路中，换路前后 RL 电路中电感的 电路中电容的 电压 不可能突变。 电流 不可能突变，RC
1-2 为提高感性负载电路的功率因数，通常采用 并联电容 的方法。 1-3 某有源二端网络开路电压为 12V，短路电流 0.5A，则其等效内阻为 24 欧。
电路基础复习题及答案
电路基础复习题及答案1. 电路中电压、电流和电阻之间的关系是什么？根据欧姆定律，电路中的电压（V）、电流（I）和电阻（R）之间的关系是 V = IR。
这意味着通过电阻的电压与通过电阻的电流成正比，与电阻的阻值成反比。
2. 什么是基尔霍夫电压定律？基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和等于零。
这意味着在电路的任何闭合回路中，电源提供的总电压等于电阻上的电压降的总和。
3. 电路中的功率是如何计算的？电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
此外，功率也可以通过电压（V）和电流（I）的平方以及电阻（R）的乘积来计算，即 P = I^2R 或 P = V^2/R。
4. 什么是串联和并联电路？在串联电路中，所有元件依次连接，电流在所有元件中相同，而电压则在各个元件上分配。
在并联电路中，所有元件并行连接，电压在所有元件上相同，而电流则在各个分支中分配。
5. 什么是交流电路中的电抗？电抗（X）是交流电路中阻碍电流流动的一种性质。
它与电路中的电感（L）和电容（C）有关，并且与交流电的频率（f）有关。
电感的电抗为XL = 2πfL，电容的电抗为XC = 1/(2πfC)。
6. 如何计算RLC串联电路的谐振频率？RLC串联电路的谐振频率（fr）可以通过公式fr = 1/(2π√(LC))来计算，其中L是电感，C是电容。
在谐振频率时，电路的阻抗达到最大，电流达到最小。
7. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差120度。
这种电路通常用于工业和商业电力供应，因为它能提供更稳定的电力和更高的效率。
8. 什么是戴维宁定理？戴维宁定理指出，任何线性双端网络都可以用一个单一的电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效。
这个等效电路可以用来简化复杂电路的分析。
9. 如何计算电路的星形（Y）和三角形（Δ）配置的等效电阻？对于星形配置的电路，等效电阻（Req_Y）可以通过公式 Req_Y = (R1R2 + R2R3 + R3R1) / (R1 + R2 + R3) 来计算。
大学电路复习提纲 (适用于工科学生的复习)
Y的变换条件
R12R1R2RR 2R 33R3R1
R1
R1
R12R31 2R23R31
R
Y形Y电形阻不两相两邻乘电积阻之和RY
相邻电阻的乘积 R
3.电压源、电流源的串联和并联
①理想电压源的串联
uS1 +
_
uS2 +
_
+u
_
等效电路
②理想电压源的并联
i
+
++
uS1 _
uS2 _
u _
+_ u
③理想电压源与支路的并联 i
视在功率: S=UI
单位：W 单位：var 单位：VA
S P2 Q2
S
Q
|Z|
X
P
R
φ为 u和 i的相φ 位 u差 i
5 .复功率
为 了 用 U 和 相 I来量 计 算 功 率功 ，率 引” 入
I
+
U_
定义： SU I* 单 V 位A
负 载
SU I(ui)U Iφ
U cφ o I jU s sφ i IP n jQ
4.3 戴维宁定理和诺顿定理
戴维宁定理和诺顿定理适合于求解电路中某一支路电压、电流 和功率问题。 应用戴维南定理和诺顿定理求解电路，一般按以下步骤进行：
1、计算开路电压Uoc
外电路断开后二端纽之间的电压为开路电压Uoc， 此时端口电流为0。计算Uoc的方法视电路形式选 择前面学过的任意方法〔网孔、节点电压法、基尔 霍夫定律等〕。
① 先将受控源看作独立源列方程；
② 将控制量用网孔电流表示，称为约束方程。
2. 结点电压法
流入取正， 流出为负
电路理论基础总复习
四 主要内容的学习要点－－ 回路电流方程
设法将电流源的 按“自阻”、“互阻”、“回路源电压”等规 源电流、待求电 则，列KVL方程。 互阻有正负 流、电流控制的 受控源按独立源处理，但最后需要补充方程。 受控源的控制电 对电流源支路，其端电压是未知的，适当选取 流选为回路电流 回路，使电流源只包含在一个回路中，若无需
ruriigulllulixirusrisisgususzsi直流电路交流电路动态电路第2章线性直流电路第3章电路定理第4章非线性直流电路第6章正弦交流电路第7章三相电路第8章非正弦周期电流电路第9章频率特性和谐振现象第10章线性动态电路暂态过程的时域分析第11章线性动态电路暂态过程的复频域分析第13章网络的图网络矩阵与网络方程第14章二端口网络介绍电路的简化分析方法各种电路定理图论稳态分析暂态分析现代电路理论电源
电流确定，电压和功率由外电路决定 受控源：VCVS，VCCS，CCVS，CCCS
VCR 变 化 多 样
一 电路的基本规律－－
KCL : I 0 KVL : U 0
VCR R : U RI I GU
在直流电路中的表述
在上述方程 基础之上， 建立了电路 的各种分析 法方程，基 本定理，等 效变换
L : U L (s) sLI L (s) LiL (0 )
uC (0 ) 1 C : U C ( s) I C ( s) sC s
电源：U S ( s )
IS ( s)
二 电路课程的主要内容
直流电路
介绍电路 的简化、 分析方法、 各种电路 定理
稳态 分析
交流电路
第2章 线性直流电路 第3章 电路定理 第4章 非线性直流电路 第6章 正弦交流电路 第7章 三相电路 第8章 非正弦周期电流电路 第9章 频率特性和谐振现象 第14章 二端口网络
电路考试复习资料
一、单选题1.关于正弦交流电相量的叙述中()的说法是正确的。
A、模是正弦量的有效值B、幅角是相位差C、幅角是相位D、模是平均值答案： A2.叠加原理是分析（ )的一个重要原理。
A、简单电路B、复杂电路C、线性电路D、非线性电路答案： C3.电路的频率特性是指（）。
A、电路响应与频率的关系B、输入电压与频率的关系C、输入电流与频率的关系D、电源功率与频率的关系答案： A4.将额定值为220伏、100瓦的灯泡接在110伏的电路中，其实际功率为：（）A、100瓦B、50瓦C、25瓦D、12.5瓦答案： C5.正确的自感系数单位换算是（）。
A、1H＝103mHB、1μH=103mHC、1H=106mHD、1μH=106mH答案： A6.在闭合电路中，电源端电压随负载的增大而（）。
A、减小B、增大C、不变D、不确定答案： A7.在磁路中与媒介质磁导率无关的物理量是（）。
A、磁感应强度B、磁通C、磁场强度D、磁阻答案： C8.以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是（）。
A、铁B、镍C、黄铜D、钴答案： C9.在电路模型中，其组成元件是（）。
A、实际电路元件B、理想电路元件C、实际元件和理想元件D、不能确定答案： B10.叠加原理适用于( )电路。
A、直流B、交流C、线性D、非线性答案： C11.互感器线圈的极性一般根据（）来判定。
A、右手定则B、左手定则C、楞次定律D、同名端答案： D12.互感器是根据（）原理制造的。
A、能量守恒B、能量变换C、电磁感应D、阻抗变换答案： C13.电路如图1-8所示A、曲线1B、曲线2C、曲线3D、曲线4答案： A14.绝缘栅双极晶体管内部为（）层结构。
A、1B、2C、3D、4答案： D15.在图1-4所示电路中，各电阻值和US值均已知。
欲用支路电流法求解流过电阻RG的电流IG，需列出独立的电流方程数和电压方程数分别为()。
A、4和3B、3和3C、3和4D、4和4答案： B16.当RLC串联电路呈感性时，总电压与电流间的相位差φ应是（）。
电路分析复习
直流电路、动态电路、交流电路(含耦合电感、变压器)三个部分。
第一部分直流电路一、复习内容1．电压、电位、电流及参考方向、电功率：UI P =P.5(1)U 、I 参考方向关联：⎩⎨⎧<>=)(00提供实发实吸吸UIP (2)U 、I 参考方向非关联：⎩⎨⎧<>-=)(00提供实发实吸吸UIP 2．欧姆定律：(1)U 、I 参考方向关联：RI U =；(2)U 、I 参考方向非关联：RI U -=3．电压源、电流源及各自特性4．无源和有源二端网络的等效变换(最简等效电路)5．基尔霍夫定律：⎪⎩⎪⎨⎧==∑∑0ii U KVLI KCL6．两种实际电源的等效变换：P.49(1)有伴电压源等效变换成有伴电流源；(2)有伴电流源等效变换成有伴电压源。
注意：任何支路或元件与电压源并联，对外电路而言，总可等效为电压源；任何支路或元件与电流源串联，对外电路而言，总可等效为电流源；理想电压源与理想电流源之间无等效关系。
P.487．支路电流法：1-n 个节点电流(KCL )方程，1+-n b 个回路电压(KVL )方程。
8．网孔电流法：P.98(1)当支路有电流源时的处理，P.99例3－6；(2)当支路有受控源时的处理，P.99例3－7，要列补充方程。
9．节点电压法：P.105(1)只含一个独立节点的节点电压方程：弥尔曼定理。
P.107图3－21；(2)含独立无伴电压源的处理：P.107例3－13；(3)含受控源的处理：P.108例3－14；(4)利用节点电压法求解运算放大电路：P.111例3－17。
10．叠加定理：P.115。
(1)电压源s U 不作用，短路之；(2)电流源s I 不作用，开路之；(3)线性电路中的电压、电流响应可以表为激励的线性组合。
11．戴维南定理：oc U ，开路电压；i R，除源后等效电阻。
I12．最大功率传递定理：当L i R R =时，max 4ociP R =13．运算放大器：利用虚短路、虚断路(虚开路)，KCL ；利用节点电压法，注意不得对输出点列写方程。
电力电子复习资料
第1章 思考题与习题2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
2.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
2.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
2.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
2.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
2.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
2.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题2.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题2.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
电路原理期中复习
_ _
10V
2Ω
b
a
+ UOC _ _ RO
步骤： 1. 断开所求支路
2. 求其余电路的戴 维宁等效电路 3. 连接电路求电流值
iL
RL
b
例：负载RL可以改变，求当RL为1 Ω和6 Ω时的电流 i。 i 1.断开所求支路 a 步骤： 3 Ω 6Ω
1Ω RL
4Ω
＋ － 24V
4Ω
－
ab两端的电压即为开路电压UOC 2.令二端网络中的电源为零 （电压源短路）
+ u –
U 0
两点之间的电压：等于从一点到另一点路径 上所有元件电压的代数和。
i
a
R
us _ +
(a)
b
i c
R
us _ +
(b)
d
i
e
R
_
us
+
f
g
i
R
_ (d)
us
+
h
(c)
Uab=Ri+uS Uef=Ri－uS
Ucd=－Ri+uS Ugh=－Ri－uS
7、两个电阻分压公式 º + + u1 u u2 _ + º i u R1
+
u
u –Ri
或
i –Gu
5. 元件的开路与短路
i R
当 R = 0 (G = )，视其为短路。 i为有限值时，u = 0。 当 R = (G = 0 )，视其为开路。 u为有限值时，i = 0。
6. 基尔霍夫电压电流定律 KCL：标明电流方向， 对某一节点： i入 i出 KVL： 选定绕行方向:
电路分析基础复习提纲
d ()d ()()()()d d q t u t q t C u t i t C t t=⋅⇒==第一章1. 参考电压和参考电流的表示方法。
(1)电流参考方向的两种表示：A ）用箭头表示：箭头的指向为电流的参考方向。
(图中标出箭头）B ）用双下标表示：如 i AB , 电流的参考方向由A 指向B 。
(图中标出A 、B ）(2) 参考电压方向: 即电压假定的正方向，通常用一个箭头、“+”、”-”极性或“双下标”表示。
（3）电路中两点间的电压降就等于这两点的电位差，即U ab = V a - V b 2. 关联参考方向和非关联参考方向的定义若二端元件上的电压的参考方向与电流的参考方向一致（即参考电流从参考电压的正极流向负极），则称之为关联参考方向。
否则为非关联参考方向。
3. 关联参考方向和非关联参考方向下功率的计算公式：（1）u, i 取关联参考方向：p = u i （2）u, i 取非关联参考方向：p =- ui按此方法，如果计算结果p>0，表示元件吸收功率或消耗功率；p<0，表示发出功率或产生功率。
关联参考方向和非关联参考方向下欧姆定律的表达式：（1）电压与电流取关联参考方向: u = Ri （2）电压与电流取非关联参考方向: u =–Ri 。
4．电容元件 （1）伏安特性（2）两端的电压与与电路对电容的充电过去状况有关（3）关联参考方向下电容元件吸收的功率 （4）电容元件的功率与储能d ()()()()()d C u t p t u t i t C u t t=⋅=⋅21()d d ()2C C W p t t C u u C u t ==⋅=⋅⎰⎰5．电感元件（1）电感元件的电压-电流关系——伏安特性（2）电感两端的电压与流过的电流无关,而与电流的变化率成正比（3）电感元件的功率与储能6．实际电压源随着输出电流的增大，端电压将下降，可以用理想电压源U S 和一个内阻R 0串联来等效。
电路分析基础期末考试复习资料
《电路分析基础》课程综合复习资料一、单选题1.一电阻R上u，i参考方向不一致，令u=-10V，消耗功率为0.5W，则电阻R为（）。
A．200ΩB．-200ΩC．100ΩD．-100Ω答案:A2.两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）。
A．10VB．20VC．30VD．40V答案：B3.已知接成Y形的三个电阻都是30Ω，则等效三角形的三个电阻阻值为（）。
A．全是10ΩB．两个30Ω一个90ΩC．全是90ΩD．全是30Ω答案：C4.电流i的值是（）。
A．1AB．1.5AC．0.5AD．2A答案：C5.有功功率的单位是（）。
A．WB．VARC．AD．V·A答案：A6.当电阻R上的u，i参考方向为非关联时，欧姆定律的表达式应为（）。
A．U=RiB．U=-RiC．U=R丨i丨D．以上都不正确答案：B7.一阶RC电路的时间常数是（），一阶RL电路的时间常数是（）。
A．R/C，RLB．RC，L/RC．C/R，RLD．RC，R/L答案：B8.某一电路中，为含源一端口网络的等效电阻，为开路电压，为短路电流，在（）条件下不存在诺顿等效电路。
A．为无限大而为有限制B．和都为有限值C．为有限值，为有限值D．为0，为有限值答案：D9.要求某一含源网络的等效电阻时，需要将所有的独立电源（）处理。
A．都化为电流源B．都化为电压源C．不做改变D．置零答案：D10.某一电路的独立电压源为Us，串联电阻为，可以转换为电流源=（）和电阻（）联电路。
，并联，串联C．，并联D．，串联答案：A11.RC一阶电路的零状态响应，u C按指数规律（），i C按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：A12.RL一阶电路的零状态响应，u L按指数规律（），i L按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：D13.在将复数F=α+jβ转化为极坐标形式F=|F|∠θ时，其中θ取决于（）。
电路原理复习资料
《电路原理》复习资料一、填空题1、 图1-1所示电路中，I 1 = 4 A ，I 2 = 1 A 。
2、 图1-2所示电路， U 1 = 4 V ，U 2 =10 V 。
3、 图1-3所示电路，开关闭合前电路处于稳态，()+0u =4 V ，+0d d tu C = 20000V/s 。
4、 图1-4（a ）所示电路，其端口的戴维南等效电路图1-4（b ）所示，其中u OC = 8 V ，R eq = 2。
5、图1所示电路中理想电流源的功率为 -60W图1-13A6Ω3ΩI 1I 2图1-3＋ u － ＋ u C －2A2Ω2Ω 100FS (t =0)1eq＋ u OC － 12+ 10V图1-4+ 4ii(a)(b)1＋ U 1 －图1-2＋U －2Ω 2A ∞ + +6、图2所示电路中电流I为－1.5A 。
7、图3所示电路中电流U为115V 。
二、单选题（每小题2分，共24分）1、设电路元件的电压和电流分别为u和i，则( B ).（A）i的参考方向应与u的参考方向一致（B）u和i的参考方向可独立地任意指定（C）乘积“u i”一定是指元件吸收的功率（D）乘积“u i”一定是指元件发出的功率2、如图所示，在指定的电压u和电流i的正方向下，电感电压u和电流i的约束方程为(A).（A）0.002didt-（B）0.002didt（C）0.02didt-（D）0.02didt图题2图3、电路分析中所讨论的电路一般均指( A ).（A）由理想电路元件构成的抽象电路（B）由实际电路元件构成的抽象电路（C）由理想电路元件构成的实际电路（D）由实际电路元件构成的实际电路4、图所示电路中100V电压源提供的功率为100W，则电压U为( C ).（A）40V （B）60V （C）20V （D）-60V图题4图图题5图5、图所示电路中I的表达式正确的是（ A ）.（A）SUI IR=-（B）SUI IR=+（C）UIR=-（D）SUI IR=--6、下面说法正确的是（ A ）.（A）叠加原理只适用于线性电路（B）叠加原理只适用于非线性电路（C）叠加原理适用于线性和非线性电路（D）欧姆定律适用于非线性电路7、图所示电路中电流比ABII为（B ）.（A）ABRR（B）BARR（C）ABRR-（D）BARR-图 题7图8、与理想电流源串联的支路中电阻R （ C ）.（A ）对该支路电流有影响 （B ）对该支路电压没有影响 （C ）对该支路电流没有影响 （D ）对该支路电流及电压均有影响9、图所示电路中N 为有源线性电阻网络，其ab 端口开路电压为30V ，当把安培表接在ab 端口时，测得电流为3A ，则若把10Ω的电阻接在ab 端口时，ab 端电压为：（ D ）. （A ）–15V （B ）30V （C ）–30V （D ）15VNIab图 题9图10、一阶电路的全响应等于( B ).（A ）稳态分量加零输入响应 （B ）稳态分量加瞬态分量 （C ）稳态分量加零状态响应 （D ）瞬态分量加零输入响应11、动态电路换路时，如果在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间有：（ D ）. （A ）()()+-=00C C i i （B ）()()+-=00L L u u（C ）()()+-=00R R u u （D ）()()+-=00C C u u12、已知()015cos 31460i t A =-+，()0210sin 31460i t A =+，则1i 与2i 的相位差为( A ).（A ）090- （B ）090 （C ）00 （D ）0180 三、计算题（每小题10分，共80分）（作业共8题）1、求图中各二端网络的等效电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
元件，可按(
)进行等效。
A. 电容与电感都相当于开路状态
B. 电容短路，电感开路
C. 电容开路，电感短路
D. 电容与电感都相当于短路状态
9. 已知某网络的极点 p 3 ，则对应的时域冲激响应波形为(
)。
A. 等幅振荡
B. 衰减振荡
C. 增长振荡
D. 指数衰减
10. 已知某电感 L 的电流初始值 IL (0 ) 4 A ，在运算电路图中由此初始电流引起
)。
A. 无功功率和视在功率都满足守恒定律
B. 电阻只消耗平均功率，电容不消耗有功功率
C. 电感和电阻都只吸收有功功率，电容能够产生无功功率
D. 复功率等于有功功率与无功功率之和
4．已知电路如下图所示，iS 2 cos(5t) A ，电容 C 可调。若电容 C 增大，则交流
电压表的读数（
）。
A. 增大 B. 减小 C. 不变
《电路》复习资料
一、考试说明 1、考试范围：第 8 章~第 14 章； 2、考试方式：期末统一考试，闭卷； 3、考试题型 填空题（每空 2 分，共 20 分）； 选择题（每题 2 分，共 20 分）； 计算题（每题 12 分，共 60 分）；
二、综合练习及模拟试题
（一）选择题
1. 正弦交流电路中，电压有效值不变，增大电源频率时，电路中电流将不变的
）。
A. 1H
B. 2H
C. 2H
D. 4H
13. 在正弦交流电路中，视在功率是衡量电气设备在额定的电压、电流条件下最
大的负荷能力，视在功率的单位用（
）表示。
A. 乏
B. 瓦特
C. 焦耳
D. 伏安
14. 下列说法中正确的是(
)。
A. 若某负载的电压相量与其电流相量正交，则该负载可以等效为纯电感或纯电
容
B. 若电压与电流取关联参考方向，则感性负载的电压滞后其电流相量 90o
C. 同频率正弦量之间的相位差与频率密切相关 D. 容性负载的电抗值为正值
15. RLC 串联正弦交流电路发生谐振时电阻、电感、电容两端的电压都为 100V，
那么电路的端电压是（
）。
A. 100V
B. 150V
C. 200V
D.
30. 已知某一系统的网络函数为 H (s) s 3 , 其单位冲激响应 h(t) 为 s2 2s 5
（
）。
A.
B.
C.
D.
（二）填空题
1. 在纯电容正弦交流电路中，电压与电流的相位关系是电压（
）电
流 90o。
2. 已知题 12 图所示 RLC 串联电路的电阻电压 UR=3V，电感电压 UL=8V，电容
电路是(
)。
A. 纯电阻电路
B. 纯电容电路
C. 纯电感电路
D. RLC 串联电路
2. 周期为 T 的电流信号 i(t) 的有效值为(
)。
A.
I1
T
i(t)dt
T0
B. I 1 T i2 (t)dt T0
1T
C. I T 0 | i(t) | dt
D. I 1 T i2 (t)dt
T0
3. 关于正弦交流电路的功率，下列说法中正确的是(
电路谐振时的角频率o ，谐振时， RL 为何值时获得最大功率，并求最大功率。
题 22 图
•
•
3. 对称三相电路如题 23 图所示，已知 Z=(4+j3)Ω，U A 3800oV ，求电流 I A 、
•
•
IB 、IC 。
X
A
•
IA
Z
• UC
• UA
•
B
IB
Z
•
UA
•
C
IC
Z
题 23 图
•N'
4. 已知一个二端网络，电压 uS t 100 80 2 cos(t) 12 2 cos 3t 45o V ，电
电压 UC=4V，电源电压 US 为（
）V。
题 12 图
题 13 图
•
•
3. 已知电路如题 13 图所示，Z 可能是电阻、电感或电容。若U 滞后 I ，则 Z 是
(
)。
4. 题 14 图所示电路中三个线圈的自感分别为 L1、L2、L3，它们之间的互感分别
为 M12、M23、M31。线圈 2 的端电压 u2=
26. RLC 串联正弦交流电路在频率为 50 赫兹时发生谐振，现将电源的频率增加
为 60 赫兹，电源电压有效值不变，则电流 I 将（
）。
A. 变大
B. 变小
C. 不变
D. 不能确定
•
27. 三相对称电源，A 相电压为U A 2200oV ，电源绕组为Y 连接，则线电压
•
U BC （
）。
A. 220 120o
（
）。
题 14 图
题 15 图
5. 理想变压器电路题 15 图所示， i1 =（
） i2
6. RLC 串联谐振电路的品质因数为 Q，中心频率为 f o ，通带 BW 为（
）。
7. 一组三相负载，如果它每相复阻抗相等，就叫做（
）负载。
8. 一台三相电动机绕组 Y 连接，接到U l 380V 的三相电源上，测得线电流
使电路中的电流最大，Imax 200mA ，测得电容电压为 600V，求 R、L、C 及 Q。
R
•
U
L
V
CLeabharlann 题 22 图8. 对称三相电路如题 23 图所示。已知线电压 Ul 为 380V，对称三相阻抗 Z=10+j20Ω。试求：（1）线电流有效值 Il ；（2）三相负载的有功功率 P。计算 结果是小数时请保留 2 位小数。
300V
16. 在 RLC 串联电路中，发生谐振时(
)。
A. 总电压超前于电流
B. 总电压滞后于电流
C. 总电压与电流同相
D. 总电压与电流反相
17. 对称三相三线制电路，负载 Y 连接，对称三相电源的线电压为 380V，测得
每相电流为 0.5A。若在此负载下，装中线一根，中线阻抗为 Z N 2 j3 ，则此
看作（
）。
30.
象函数 F (s)
20s 10 的原函数为（ s(s 2 7s 10)
（三）计算题
1. 电路如题 21 图所示。已知U AB 50V ，U AC 78V ，求U BC 。
•
I 30Ω
j40Ω
A
B
jXL
C 题 21 图 x
）。
2. 题 22 图所示电路中， I s 20mA ， L 100H ， C 400 pF , R 10K。求：
流 it 4 2 cos t 53.13o 2 cos 3t 45o A ，电压电流为关联参考方向。试
求：电压的有效值 U 和这个二端网络的功率 P。计算结果是小数时请保留 1 位小 数。
i
u
电路
题 24 图
5. 电路如题 25 图所示，us=100V。试求：(1) 电压转移函数 H (s) U2 (s) ；(2) 该 U s (s)
•
流 I C 关系的向量形式为(
)。
13. 若某 RL 串联电路在角频率为 ω 时的等效复阻抗为(2+j2)Ω，那么该电路在角
频率为 ω 时的等效复导纳为(
) S。
14. 对于一个感性负载，可以通过在其两端并联(
)的方式提高电路的
功率因数。
15. 自感为 L1 和 L2 ，互感为 M 的两线圈同向串联时，其等效电感为
）。
题 11 图
题 14 图
22. 对于一个感性负载，可以通过在其两端（ 高电路的功率因数。
23. 纯电阻负载的功率因数为（
）。
）的方式以提
24. 题 14 图所示电路中三个线圈的自感分别为 L1、L2、L3，它们之间的互感分
别为 M12、M23、M31。求线圈 1 的端电压 u1=
（
）。
25. 理想变压器电路题 15 图所示， u1=（
）u2 。
题 15 图
题 16 图
26. 电路题 16 图所示，已知开关闭合 S 时谐振频率为 f，则在 S 打开后电路的谐
振频率为(
)。
27. Y 连接负载中点 N ' 与 Y 连接独立源中点 N 间的电压叫（
）。
•
•
28. 对称正弦量U C 220150oV ，则 U B （
）V。
29. 在非正弦周期电流电路的计算中，对于直流分量（ω=0），求解时应把电容
(
)。
16. RLC 串联谐振电路的品质因数为 Q，中心频率为 f o 赫兹，通带 BW 为
(
)赫兹。
17. 对称的三角形联结的负载 Z ，等效为星形联结的负载 ZY ，则
Z =(
) ZY 。
•
18. 星形联结的对称三相电路中，若线电压U BC 38060oV ，则相电压
•
U A (
)V。
19. 通过电阻 R=10Ω 的电流 i(t) [ 2 cos(t 20o ) 2 2 cos(2t 50o)]A ，则该
•
I =（
）A。
A. 5 (60 o ) 2
B. 5 260 o
C. 560o
D. 50o
23. 题 3 图电路中，已知：u(t) 10 cos(314t 70 o )V ，i(t) 1 cos(314t 400 )A ， 2
该负载是（
）负载。
A. 容性
B. 感性
C. 电阻性
D. 无法确定
D.
20. 已知某一系统的单位冲激响应为 h(t) 4 (t) 1 e1.25t ，系统的网络函数为
