本章学习目标：了解并行通信与串行通信的含义理解波特率的概念,.
微机第6章并行通信和串行通信
(3)异步传送：5~8位/字符，时钟速率为通信波 特率的1、16或64倍
(4)可自动产生、检测和处理终止字符， 可产生1、1.5或2位的停止位
(5)波特率在同步方式时为0～64Kbps， 异步方式时为0～19.2Kbps
(6)全双工、双缓冲器发送器和接收器
3. 信号传输方式（续）
常用的调制方式有三种： 调幅、调频和调相，分别如下图所示。
4. 调制解调器
• 调制（Modulating）
– 把数字信号转换为电话线路传送的模拟信号
• 解调（Demodulating）
– 将电话线路的模拟信号转换为数字信号
• 调制解调器MODEM
– 具有调制和解调功能的器件合制在一个装置
与并行相比串行通信的特点
将数据分解成二进制位用一条信号线， 既传送数据信息，又传送控制信息
要求数据格式固定，分为异步和同步数 据格式
串行通信中对信号的逻辑定义与TTL不 兼容，需进行逻辑关系和逻辑电平转换
串行传送信息的速率需要控制，要求双 方约定通信传输的波特率
6.4 可编程并行通信接口芯片8255A
3．端口C的使用较特殊，除工作在方式0作为数据端 口之外，当工作在方式1和方式2时，它的大部分 引脚被用作联络信号，端口C还可以进行按位置位 /复位操作
二．8255A的编程结构
8255A由以下几部分组成：见图 1．三个数据端口A，B，C 这三个端口均可看作是I/O 口，但它们的结构和功能也 稍有不同。 A口：是一个独立的8位I/O 口，它的内部有对数据
字符速率与波特率两者关系
字符速率：每秒钟传输的字符数。 波特率：指单位时间内传送二进制数据的 位数。单位为：b/s
微机原理及接口技术课程标准
《微机原理及接口技术》课程标准课程编号：课程名称：微机原理及接口技术（Microcomputer Principle and Interface Technology）课程类型：专业基础课学时学分：64学时（4学分）一、课程概述（一）课程性质。
《微机原理及接口技术》是计算机各本科专业教学中的一门重要专业基础课，在教学计划中占有重要地位和作用。
本课程的教学目的是使学生掌握计算机的基本组成部件、逻辑功能、工作原理、设计方法和实现技术等的有关基础知识和技术，建立完整、清晰的计算机整机概念。
并使学生具备对计算机系统整机和部件进行分析和设计的能力。
《计算机组成原理》、《汇编语言》等课程是《微机原理及接口技术》的先修课程。
（二）课程理念。
为适应当今科学与技术发展和培养高素质应用型人材的要求，《微机原理及接口技术》作为一门学科基础课，将加强专业基础理论，拓宽专业口径，注重实践性环节，提高素质教育作为教学理念。
在教学设计方面，使学生对微机原理的基本1二、课程目标（一）总体目标初步掌握先进的微处理器芯片结构,熟悉当前主流计算机硬件系统的构成；掌握微机接口应用技术开发、设计方法,了解微型计算机实现技术及微机技术新的发展趋势。
（二）具体目标1. 了解《微机原理及接口技术》这门学科的性质、地位和独立价值。
知道这门学科的研究范围、分析框架、研究方法、学科进展和未来方向。
2．理解微型计算机系统的运算器、控制器、存储器、输入设备和输出设备五大组成部件的有关基本概念和基本原理。
了解相应的有关新技术和方法。
3．理解微处理器、存储器,以及有关的输入设备和输出接口等各个部件的组成结构和基本功能。
4．通过完成可编程芯片硬件连线与芯片的初始化编程和应用程序的设计,掌握使用可编程接口芯片进行I/O接口设计的能力。
5．掌握内存储器芯片的选用和扩充能力。
三、内容标准第一单元微型计算机概述学习目标：使学生建立微型计算机结构模型初步了解微处理器的特点和应用场合。

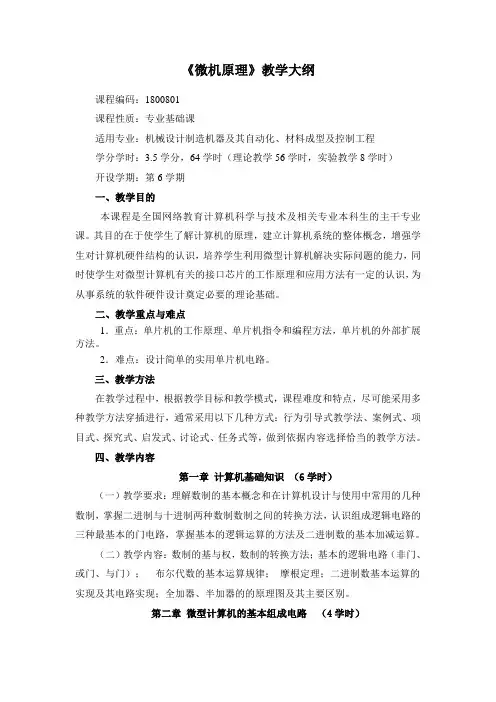

《微机原理》教学大纲
《微机原理》教学大纲课程编码：1800801课程性质：专业基础课适用专业：机械设计制造机器及其自动化、材料成型及控制工程学分学时：3.5学分，64学时（理论教学56学时，实验教学8学时）开设学期：第6学期一、教学目的本课程是全国网络教育计算机科学与技术及相关专业本科生的主干专业课。
其目的在于使学生了解计算机的原理，建立计算机系统的整体概念，增强学生对计算机硬件结构的认识，培养学生利用微型计算机解决实际问题的能力，同时使学生对微型计算机有关的接口芯片的工作原理和应用方法有一定的认识，为从事系统的软件硬件设计奠定必要的理论基础。
二、教学重点与难点1．重点：单片机的工作原理、单片机指令和编程方法，单片机的外部扩展方法。
2．难点：设计简单的实用单片机电路。
三、教学方法在教学过程中，根据教学目标和教学模式，课程难度和特点，尽可能采用多种教学方法穿插进行，通常采用以下几种方式：行为引导式教学法、案例式、项目式、探究式、启发式、讨论式、任务式等，做到依据内容选择恰当的教学方法。
四、教学内容第一章计算机基础知识（6学时）（一）教学要求：理解数制的基本概念和在计算机设计与使用中常用的几种数制，掌握二进制与十进制两种数制数制之间的转换方法，认识组成逻辑电路的三种最基本的门电路，掌握基本的逻辑运算的方法及二进制数的基本加减运算。
（二）教学内容：数制的基与权，数制的转换方法；基本的逻辑电路（非门、或门、与门）；布尔代数的基本运算规律；摩根定理；二进制数基本运算的实现及其电路实现；全加器、半加器的的原理图及其主要区别。
第二章微型计算机的基本组成电路（4学时）（一）教学要求：能对微型计算机中最常见的基本电路部件算术逻辑单元、触发器、寄存器、存储器以及总线结构等的名称、作用及电路原理有一个简单的认识，掌握常见触发器的不同动作，了解触发器、寄存器及存储器之间的关系，掌握常见寄存器的工作原理及电路结构，掌握可控计数器、环型计数器以及程序计数器的基本功能，了解只读存储器和随机存取存储器的区别，理解“地址”在微型计算机中的作用，掌握控制字的意义。
简述并行、串行、异步、同步通信原理
标题：并行、串行、异步、同步通信原理解析一、介绍并行、串行、异步、同步通信的概念1. 并行通信：指多个数据信号在同一时刻通过不同的传输路径传输，在数据传输过程中，多个信号可以同时进行传输，从而提高数据传输效率。
2. 串行通信：指数据信号按照顺序一个接一个地通过同一传输路径传输，在数据传输过程中，数据信号只能依次进行传输，适用于长距离传输和节约传输线路资源。
3. 异步通信：指数据传输时没有固定的时钟信号，数据在发送方和接收方之间按照不规则的时间间隔传输，需要通过起始位和停止位来标识数据的起始和结束。
4. 同步通信：指数据传输时需要有固定的时钟信号，数据在发送方和接收方之间按照固定的时间间隔传输，需要通过时钟信号进行同步。
二、并行通信的原理及特点1. 原理：多个数据信号同时通过不同的传输路径传输。
2. 特点：1) 传输速度快：由于多个数据信号同时进行传输，因此传输速度相对较快。
2) 传输距离有限：由于多条传输路径之间的信号相互干扰，因此传输距离相对较短。
3) 成本较高：需要多条传输路径和大量的接口，成本相对较高。
三、串行通信的原理及特点1. 原理：数据信号按照顺序一个接一个地通过同一传输路径传输。
2. 特点：1) 传输速度慢：由于数据信号只能依次进行传输，因此传输速度相对较慢。
2) 传输距离远：适用于长距离传输，可以节约传输线路资源。
3) 成本较低：只需要一条传输路径和少量的接口，成本相对较低。
四、异步通信的原理及特点1. 原理：数据传输时没有固定的时钟信号，数据在发送方和接收方之间按照不规则的时间间隔传输。
2. 特点：1) 灵活性高：数据传输时间不固定，可以根据实际需要进行调整。
2) 精度较低：由于没有固定的时钟信号，数据传输的精度相对较低。
3) 适用于短距离传输：由于数据传输精度较低，适用于短距离传输和数据量较小的情况。
五、同步通信的原理及特点1. 原理：数据传输时需要有固定的时钟信号，数据在发送方和接收方之间按照固定的时间间隔传输。
太厉害了!终于有人能把“并行通信和串行通信”讲的明明白白了
太厉害了！终于有人能把“并行通信和串行通信”讲的明明白白了通信接口广泛用于现场数据采集和数据传输。
监控系统主要涉及串行通信接口和网络接口。
计算机和外围设备或计算机之间通常有两种通信方式:并行通信和串行通信。
并行通信并行通信指的是数据位的同时传输。
数据并行传输速度快，但占用大量通信线路，数据传输的可靠性随着距离的增加而降低，仅适用于短距离数据传输。
串行通信串行通信是指在一条数据线上逐位顺序传输数据。
在传输过程中，在传输每个数据之后，再传输第二个数据，依此类推。
当接收数据时，一次一条数据线被逐个接收，然后它们被组合成一个完整的数据。
在远程数据通信中，一般采用串行通信，具有通信线路少、成本低的优点。
一、同步和异步通信方式串行通信有两种基本通信模式：同步串行通信方式和异步串行通信方式。
同步串行通信方式是指在相同的数据传输速率下，发送端和接收端的通信频率保持严格同步。
因为不需要起始位和停止位，所以可以提高数据传输速率，但是发射器和接收器的成本更高。
异步串行通信方式是指发送端和接收端不需要在相同的波特率下严格同步，并且允许相对延时，即接收端和发送端之间的频率偏差在10%以内，这样可以保证通信的正确性。
二、数据传送方式1、单工方式。
单工方式使用数据传输线，只允许数据在固定的方向上传输。
例如，甲只能用作发射器，乙只能用作接收器，数据只能从甲传送到乙，而不能从乙2、半双工方式。
半双工方式使用数据传输线，允许数据以分时方式在两个方向传输，但不能同时在两个方向传输。
例如，在某个时刻，甲是发射器，乙是接收器，数据从甲传送到乙；另一方面，甲可以作为接收器，乙可以作为发送器，数据从甲传输到乙。
3、全双工方式。
全双工方式使用两条数据传输线，允许数据同时双向传输。
例如，甲和乙有独立的发射器和接收器。
同时，允许向甲和乙发送数据波特率指每秒传输二进制数据的位数，单位为b/s和bps(位/秒)。
它是衡量串行数据传输速度的重要指标和参数。
串行通信与并行通信的区别
串⾏通信与并⾏通信的区别
⼀、基本概念
串⾏通信:⼀条信息的各位数据被按逐位按顺序传送。
并⾏通信：⼀条信息的数据可以按照多位传送，有更多的信号地线。
⼆、特点
串⾏通讯：两个设备之间通过⼀对信号线进⾏通讯，其中⼀根为信号线，另外⼀根为信号地线，信号电流通过信号线到达⽬标设备，再经过信号地线返回，构成⼀个信号回路。
并⾏通讯通常可以⼀次传送8bit、16bit、32bit甚⾄更⾼的位数，相应地就需要8根、16根、32根信号线，同时需要加⼊更多的信号地线。
通过串⾏通讯与并⾏通讯的对⽐，可以看出：串⾏通讯很简单，但是相对速度低；并⾏通讯⽐较复杂，但是相对速度⾼。
更重要的是，串⾏线路仅使⽤⼀对信号线，线路成本低并且抗⼲扰能⼒强，因此可以⽤在长距离通讯上；⽽并⾏线路使⽤多对信号线（还不包括额外的控制线路），线路成本⾼并且抗⼲扰能⼒差，因此对通讯距离有⾮常严格的限制。
串行传输和并行传输的概念
串行传输和并行传输的概念
串行传输和并行传输是数据传输领域中两个重要的概念。
这两种
传输方式在计算机网络、通讯设备和储存器等领域都有广泛应用，因
此了解它们的不同之处和应用场景非常重要。
首先，我们来看看什么是串行传输。
串行传输指的是将数据通过
一个线路逐位传输。
在串行传输中，数据位按照一定的顺序一个接一
个地传输，即将每一位数据从发送方发送到接收方。
串行传输的优点
是可以节省数据传输设备的成本，因为它们只需要一个传输线路即可。
此外，通过串行传输，数据传输也可以更加稳定和可靠，因为这种传
输方式避免了在并行传输中可能出现的跨线路问题。
接下来，我们来看看什么是并行传输。
在并行传输中，数据以多
个线路的形式同时传输。
并行传输可以一次传输多个数据位，因此它
可以比串行传输更快地传输大量的数据。
并行传输的优点是能够更快
地传输数据量大的数据，这对于需要快速传输大量数据的应用来说非
常重要，例如高清视频、高速网络和储存器等。
在实际应用中，我们可以根据需要来选择串行传输还是并行传输。
串行传输适用于需要节省成本，同时对数据传输速度要求较低的场合。
而并行传输适用于对数据传输速度要求较高的场合，也适用于需要传
输大量数据的情况。
总的来说，串行传输和并行传输都是数据传输领域中的基础技术
之一。
了解这两种传输方式的应用场景和使用方法，可以帮助我们更
好地理解计算机网络中数据传输的原理和优化方法。
串行通信和并行通信的详解
16/367
外同步
外同步通信的数据格式中没有同步字符，而是 用一条专用控制线来传送同步字符，使字节的循环控制码CRC为结束。
17:18:24
17/367
②面向比特型的数据格式 根据同步数据链路控制规程（ SDLC），面向 比特型的数据每帧由六个部分组成。
17:18:24
29/367
串行接口基本工作原理
串行发送时， CPU 通过数据总线把 8 位并行数 据送到数据输出寄存器，然后送给并行输入/串 行输出移位寄存器，并在发送时钟和发送控制 电路控制下通过串行数据输出端一位一位串行 发送出去。起始位和停止位是由串行接口在发 送时自动添加上去的。串行接口发送完一帧后 产生中断请求，CPU响应后可以把下一个字符 送到发送数据缓冲器。
17:18:24
3/367
串行通信
通信双方使用一根或两根数据信号线相连，同 一时刻，数据在一根数据信号线上一位一位地 顺序传送，每一位数据都占据一个固定的时间 长度。 与并行通信相比，串行通信的优点是传输线少、 成本低、适合远距离传送及易于扩展。缺点是 速度慢、传输时间长等。 如计算机上常用的COM设备、USB设备和网络 通信等设备都采用串行通信。
奇偶 停止 起始 校验 位 位
7位数据
7位数据
0/1
0/1
1
0
0/1
0/1
0/1
0/1
0/1
0/1
0/1
0/1
1
0
0/1
0/1
0/1
0/1
„„
低位
高位
下降沿指出下一个字符的开始
a)数据字为7位ASCII码时的通信格式
第 n 个字符 第 n＋1 个字符
单片机原理及其接口技术--第9章 串行接口及串行通信技术
主目录
上一页
下一页
结
束
单片机原理及其接口技术
位地址 9FH SCON SM0 9EH SM1 9DH 9CH 9BH SM2 REN TB8 9AH RB8 99H TI 98H RI
见表9-1
接收中断标志
发送中断标志
接收数据第9位 发送数据第9位 接收控制 0：禁止
1：允许 1：多机
多机通信 0：双机
教学目标
通过本章教学，要求达到以下目标：
1. 串行通信的基本概念：了解并行/串行通信的
概念；理解串行通信中的异步/同步通信的基 本概念；理解波特率的概念，学会计算波特率 的方法；4了解串行通信的三种制式及校验方 法。
主目录
上一页
下一页
结
束
单片机原理及其接口技术
2. AT89C51串行口：串行接口结构及其功能；
单片机原理及其接口技术
4. 多机通信原理：理解多机通信的原理、过程
和编制多机通信应用程序的方法。
主目录
上一页
下一页
结
束
单片机原理及其接口技术
9.1 串行通信基础知识
计算机与外界的信息交换称为通信。通信的基
本方式可分为并行通信和串行通信两种。
所谓并行通信是指数据的各位同时在多根数据
线上发送或接收。
单片机原理及其接口技术
异步通信信息帧格式如图9.4所示。
第n-1字符 帧 奇 偶停 起 校止 始 8位数据 验位 位 第n字符帧 奇 偶 停 校 止 验 位 第n+1字符帧 起 始 位 8位数据
8位数据
空闲位
D7 0/1 1
0 D0 D1 D2 D3 D4 D5 D6 D7 0/1 1
什么是电路中的串行通信和并行通信
什么是电路中的串行通信和并行通信电路中的串行通信和并行通信是两种常见的数据传输方式，用于将信息从一个地方传递到另一个地方。
本文将详细介绍串行通信和并行通信的定义、原理和应用。
一、串行通信的概念及原理串行通信是指通过一个信道，按照固定的顺序逐位传输数据的通信方式。
在串行通信中，数据是一个位接一个地依次传输的，通过时钟信号来同步传输速度。
串行通信的主要特点是传输速率相对较慢，但需要的传输线较少。
在串行通信中，数据是以二进制的形式传输的，常用的传输形式包括异步串行通信和同步串行通信。
异步串行通信是一种基于起始位和停止位的方式，每个字节的数据之间以字节间隔进行传输。
同步串行通信是基于时钟信号进行数据传输，数据以比特为单位进行同步传输。
二、串行通信的应用串行通信广泛应用于各种领域，例如计算机、通信、工业控制等。
以下是几个常见的串行通信应用：1. 计算机串口通信：在计算机领域中，串口通信是一种常见的串行通信方式，用于连接计算机和外部设备，如打印机、调制解调器等。
2. 串行网络通信：在计算机网络中，串行通信用于在不同网络设备之间传输数据。
典型的例子是以太网中的串行数据传输。
3. 工业自动化控制：在工业控制系统中，串行通信常用于传输控制信号和传感器数据。
它可以在不同的设备和传感器之间进行高效的数据传输。
三、并行通信的概念及原理并行通信是指通过多个信道，同时传输多个比特数据的通信方式。
在并行通信中，数据的每个比特都通过独立的线路传输，同时进行。
并行通信的主要特点是传输速率相对较快，但需要更多的传输线。
在并行通信中，数据的位数通常是固定的，常用的包括8位、16位和32位等。
并行通信通常使用并行接口连接多个设备，其中每个设备都有自己的数据线。
四、并行通信的应用并行通信也广泛应用于各种领域。
以下是几个常见的并行通信应用：1. 高速数据传输：由于并行通信具有更快的传输速率，它常用于高速数据传输，如视频传输、图像处理等。
2. 并行计算：在并行计算中，多个处理器同时进行计算任务，通过并行通信来传递计算结果，以提高计算效率。
基本概念：串行通信和并行通信
➢ 波特率：每秒钟传送二进制数码的位数，也叫比特 数，单位为b/s，即位/秒。
基本概念：串行通信和并行通信
MCS-51串行接口寄存器
➢ SBUF——串行口数据缓冲器
➢共两个：一个发送寄存器SBUF，一个接收SBUF，二者共 用一个地址99H。
基本概念：串行通信和并行通信
MCS-51串行口的波特率
1.方式0和方式2的波特率是固定的
• 在方式0中，波特率为时钟频率的1/12，即fosc/12，固定不变
• 在方式2中，波特率取决于PCON中的SMOD值：
当SMOD=0时，波特率为fosc/64；
当SMOD=1时，波特率为fosc/32.即波特率
➢ djnz r6,$
➢ djnz r7,tt
➢ ret
➢ delay1: 序
➢ mov r7,#02
➢ djnz r7,$
➢ ret
➢ end
基本概念：串行通信和并行通信
;短延时子程
方式0时序
➢ 1.方式0：移位寄存器方式
写SBUF 内部移出脉冲
方式0发送时序
RXD(数据输出) D0
D1 D2 D3 D4 D5 D6 D7
DISP: MOV SCON,#00H
;初始化串行口方式0
MOV R1,#06H ;显示6位数
MOV R0,#65H ;60H-65H为显示缓冲区
MOV DPTR, #SEGTAB ;字形表的入口地址
LOOP:
MOV A, @R0
;取最高位的待显示数据
MOVC A, @A+DPTR
;查表获取字形码
串行和并行的概念
串行和并行的概念
串行和并行是计算机和通信领域中使用的两个不同数据传送方式。
串行传输是指数据按照比特位一个一个地进行传输，类似于排队等待传输的顺序。
而并行传输则是将多个比特位同时传输，类似于同时传输多个文件的并行处理。
在计算机中，串行传输通常用于短期存储和处理数据，而并行传输则用于处理大量数据或计算密集型任务。
在通信领域中，串行传输通常用于长距离通信和计算机网络中，因为串行传输可以减少信号传输时延和传输误差，从而提高通信效率。
而并行传输则通常用于短距离通信和高性能计算机系统中，因为并行传输可以提高计算机系统的处理速度和效率。
在数字电路设计中，并行逻辑和串行逻辑是两种常见的逻辑结构。
并行逻辑需要大量的逻辑块输入，可以通过减少逻辑级数来提高设计的性能。
而串行逻辑则需要多级组合逻辑，执行速度比并行逻辑慢，但可以提高器件内部的资源利用率。
串口波特率单位_解释说明以及概述
串口波特率单位解释说明以及概述1. 引言1.1 概述串口通信是计算机与外部设备之间进行数据传输的一种常用方式。
在串口通信中，波特率单位是一个重要概念。
本文旨在解释和说明串口波特率单位的含义，介绍其基础知识，并探讨不同波特率对实际应用的影响。
1.2 文章结构本文分为五个主要部分。
首先，在引言部分我们将介绍本文的背景和目的。
然后，在第二部分中我们将解释什么是波特率以及它的作用。
接下来，第三部分将探讨不同波特率选择所适用的场景以及其在实际应用中所引发的影响。
第四部分将详细介绍调整和配置串口波特率的方法和步骤，并比较手动调整和自动配置的优缺点。
最后，在第五部分中我们将总结主要观点和发现，并对未来串口通信发展趋势进行展望。
1.3 目的本文旨在帮助读者全面了解串口波特率单位，包括其含义、解释以及比较，进而加深对不同波特率选择与应用场景之间关系的理解。
通过阅读本文，读者将了解如何调整和配置串口波特率以及如何避免波特率问题引发通信错误。
此外，本文还将对未来串口通信的发展趋势进行展望，为读者提供一些思考和参考。
2. 串口波特率单位的含义与解释2.1 串口通信基础知识在计算机领域，串口是一种常见的数据传输接口，用于设备之间进行通信。
串行端口(串口)允许数据比特按顺序依次传输，相对于并行端口而言，串口只使用一根线进行数据传输。
常见的串行接口有RS-232、RS-485等。
2.2 什么是波特率波特率是一个表示在单位时间内传输的比特数的度量单位。
它衡量了数据信号变化速率。
波特率越高，每秒钟传输的比特数就越多，通信速度也就越快。
2.3 波特率单位的解释与比较常见的波特率单位有以下几种：- bps (bits per second)：bps是指每秒钟传输的比特数。
例如，一个波特率为9600 bps意味着每秒钟可以传输9600个比特。
- baud (Bd)：baud是指每秒钟发送/接收信号变化（波形）的数量。
在早期使用调制解调器进行数据通信时，baud被用作描述模拟调制解调器中载波频率上升和下降（变换）的速度。
MCS-51单片机应用教程 第4章
3. 方式1或方式3的波特率 在这两种方式下，串行口波特率是由定时器的溢出率 决定的，因而波特率是可变的。波特率的公式为：
2SMOD 波特率＝ 定时器T1溢出率 32
定时器T1的溢出率计算公式为： f osc 1 定时器T 1 溢出率＝ K （ ) 12 2 －初值
式中： K为定时器T1的位数；若定时器T1方式0，则 K＝13；若定时器T1方式1，则K＝l6；若定时器T1方 式2或方式3，则K＝8。
2. 串行口控制寄存器SCON SCON是可以进行位寻址ห้องสมุดไป่ตู้8位控制寄存器，地址 为98H。SCON的各位的定义和功能如下：
SCON.7 SM0
.6 SM1
.5
.4
.3
.2 RB8
.1 TI
SCON.0 RI
SM2 REN TB8
SM0、SM1： 串行口工作方式选择位（内容见 4.2.2节）。 SM2： 多机通信控制位。具体用法见4.3.3节。 REN： 串行接收允许位。由软件置位或清除。软 件置1时，串行口允许接收，清零后禁止接收。 TB8： 在方式2和方式3中是发送的第9位数据。 RB8： 在方式2和方式3中是接收的第9位数据。 TI： 发送中断标志位。发送结束时由硬件置位。 该位必须用软件清零。 RI： 接收中断标志位。结束接收时由硬件置位。 该位必须用软件清零。
2. 同步方式 将一大批数据分成几个数据块，数据块之间用同步 字符予以隔开，而传输的各位二进制码之间都没有 间隔，所以同步方式是按数据块传送数据的，一次 可以传送完一大批数据。 同步方式中，每一位数据占用的传输时间都是相等 的，接收机的接收时钟应该和发送机的发送时钟以 及传送的码元同步。图4-2(b)中给出了典型的数据 格式。与图4-2(a)相比，同步通信方式的数据格式 中没有两帧之间的空闲时间，也没有一帧之内的识 别标志位。显然这种方式可以大大提高通信速度， 常用于高速计算机的大容量数据通信。
并行传输和串行传输的概念
并行传输和串行传输的概念嘿，朋友们！今天咱来聊聊并行传输和串行传输这俩概念。
并行传输呢，就好像是一群小伙伴一块儿跑，大家同时发力，一下子就能把好多信息快速地传过去。
比如说，你可以想象成一群快递小哥同时送好多包裹到不同的地方，速度那叫一个快呀！它的优点就是传输速度快，能在短时间内处理大量的数据。
这就好比你着急要好多东西，并行传输能很快就给你送到面前。
串行传输呢，则像是一个人一步一步地往前走，虽然速度慢点，但是也能稳稳地把信息送到目的地。
就好像是一个邮递员，一个包裹一个包裹地送，虽然慢一些，但也不会出错呀。
它的优点就是比较简单，成本也低。
那并行传输在啥时候好用呢？比如说你在看高清电影的时候，那大量的数据就得快速传过来，不然画面就不流畅啦，这时候并行传输就大显身手啦。
或者你在玩大型游戏，各种数据得快速更新，并行传输就能让你玩得更爽。
串行传输呢，虽然速度慢点，但在一些对速度要求不高的场合就很合适呀。
比如一些简单的设备之间传递数据，不需要那么快的速度，用串行传输就刚刚好，还省钱呢。
再给大家说个例子吧，就像去市场买菜。
并行传输就像是你一下子找了好多摊主，同时跟他们买不同的菜，很快就能买齐。
串行传输呢，就是你一个一个摊位慢慢逛，慢慢买，虽然时间长点，但也能买到需要的菜。
总的来说呢，并行传输和串行传输都有它们自己的用处。
就像我们的生活中，有时候需要快马加鞭，有时候也需要稳稳当当。
它们俩就像是两个好帮手，根据不同的情况来帮我们传递信息。
所以呀，我们要根据实际需求来选择用哪种方式，让它们更好地为我们服务。
没有哪种方式是绝对好或者绝对坏的，关键是要放在合适的地方。
就像一把钥匙开一把锁，找到对的那个，才能发挥出最大的作用。
不管是并行传输还是串行传输，它们都是信息世界里很重要的一部分呢，都在为我们的科技发展贡献着自己的力量。
一文读懂UART-RS232协议学习_串行和并行通信介绍
一文读懂UART/RS232协议学习_串行和并行通信介绍UART, RS232协议学习1. 串行和并行通信在微型计算机中，通信（数据交换）有两种方式：并行通信和串行通信。
并行通信是指计算机与I/O设备之间通过多条传输线交换数据，数据的各位同时进行传送。
串行通信是指计算机与I/O设备之间仅通过一条传输线交换数据，数据的各位是按顺序依次一位接一位进行传送。
应该理解所谓的并行和串行，仅是指I/O接口与I/O设备之间数据交换（通信）是并行或串行。
无论怎样CPU与I/O接口之间数据交换总是并行。
2.串行通信的方式串行通信可以分为：同步通信(Synchronous CommunicaTIon)和异步通信(Asynchronous CommunicaTIon)两类。
在单片机中，主要使用异步通信方式。
异步通信特点：数据是以字符为信息单位传送的。
每个字符由起始位、数据位、奇偶校验位和停止位四部分组成，称为一帧。
每帧数据只包括一个字符。
字符与字符之间的传送是异步的，而每个字符内部的位传送是同步的。
起始位为0信号占1位；其后接着的就是数据位，可以是5位、6位、7位或8位，传送时低位在先、高位在后；再后面的1位为奇偶校验位，可以要也可以不要；最后是停止位，用信号1表示字符的结束，可以是1位、1位半或2位。
在异步传送中，字符间隔不固定，在停止位后可以加空闲位，空闲位用高电平表示，用于等待传送。
这样，接收和发送可以随时或间断进行，而不受时间限制。
异步串行通信的过程大体如下：当线路上不传送字符时，发送端应保持为1，接收端不断检测线路状态，若连续为1以后又检测到1个0，就知道是发送来1个新的字符，应立即准备接收。
字符的起始位还被用作同步接收端的时钟，以保证以后的接收能正确进行。
当事先规定的数据位和奇偶校验位传送完毕，最后传送的是停止位（1），说明1个字符已经传送完了。
若字符的传送是连续进行的，则在停止位以后便接着传送下1个字符（仍从起始位0开始重复以上过程）。
通信教程概述并行与串行通信的区别
通信教程概述并行与串行通信的区别嵌入式电子设备之间互相通信已经非常普遍，通信的方式主要分为两类：并行和串行。
1并行通信并行是指多比特数据同时通过并行线进行传送，这样一次性可以传输更多的数据。
但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。
并行接口同时传输多个位。
它们通常需要数据总线（八、十六或更多线路），以1和0的编码传输数据。
如下图：使用9线的并行通信，由时钟控制的8位数据总线，每个时钟脉冲发送一个字节。
并行通信主要特点：1.各数据位同时传输，传输速度快、效率高，多用在实时、快速的场合。
2.并行通信不能长距离通信，抗干扰能力差。
2串行通信串行通信作为计算机通信方式之一，主要起到主机与外设以及主机之间的数据传输作用。
串行通信分为：同步和异步通信。
1.同步通信同步通信一般有一个同步时钟，如下图，一根数据线，一根时钟线。
一个时钟传输一个Bit位。
我们常见的SPI、I2C等就是串行同步通信。
2.异步通信异步通信中，在异步通信中有两个比较重要的指标：字符帧格式和波特率。
数据通常以字符或者字节为单位组成字符帧传送，是通过双方约定好的波特率进行数据传输。
假如双方波特率不一致，则接收到数据就是乱码。
我们常见的UART、CAN等就是串行异步通信。
3.串行异步通信UART这里在进一步讲述常见的串行异步通信：UART。
内置规则：•波特率•数据位•同步位•奇偶校验位波特率常规波特是1200、2400、4800、19200、38400、57600和115200 bps数据位每个数据包中的数据量可以设置为5到9位，通常为8位。
同步位同步位是与每个数据块一起传送的两个或三个特殊位。
它们是起始位和停止位。
奇偶校验位奇偶校验是一种非常简单的错误检查方式。
它有两种：奇数或偶数。
4.UART两设备连线这种发送和接收数据的串行接口是全双工（双向都可以发送，也可以接收）。
5.举例9600波特，8个数据位，无奇偶校验和1个停止位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1.4调制解调器（MODEM 又称猫） 在进行远程异步串行数据通信时，二进 制的数据位在传输时会出现畸变，可以利用 调制解调器解决这个问题。 利用调制解调器进行数据远距离串行通 信的过程如下图所示。
5.2串行口的基本结构和工作方式
5.2.1串行口的基本组成
发送缓冲器SBUF只能 全双工的串行通信 接收和发送缓冲器 写入不能读出。 口，可同时接收和 SBUF 在物理上共用一 发送。 个地址 99H。 接收缓冲器SBUF只能 读出不能写入。
2．方式1
（1）特点
8位异步串行通信UART接口。 帧结构为10位，包括起始位0，8位数据位，1位停止位。 波特率由软件设置，由T1 的溢出率决定。 （2）发送操作 由指令MOV SBUF，A 启动A中的数据从TXD端异步发送。发 送完一帧数据后，TI自动置1，请求中断。要继续发送时，TI必须由
指令清0（CLR TI）。
5.1串行通信的基础知识
在实际应用中，80C51单片机经常要与外设进行信息交换； 单片机与单片机之间或单片机与计算机之间往往也要交换信息， 这些信息交换都可以称为通信。 数据通信的传输方式:并行通信和串行通信 并行通信：数据的各位同时送出。占用I/O多，速度快。 串行通信：数据的各位逐位送出。线路简单，速度慢。
3．方式2和方式3
方式2和方式3具有多机通信功能，两种方式 除了波特率设置不同外，其余功能完全相同。 （1）特点 8位异步串行通信UART接口。帧结构为11位 ，包括起始位0，8位数据位，1位可编程位 TB8/RB8，1位停止位。 方式2的波特率固定，由PCON中的SMOD位选 择，当SMOD=0时，波特率为fOSC/64；当SMOD=1 时，波特率为fOSC/32；SMOD位状态用软件设置 。见表5-1。
第5章 串行口与通信
本章学习目标 ： 了解并行通信与串行通信的含义 理解波特率的概念，学会波特率的计算方法 能按要求正确设置特殊功能寄存器SCON和PCON的 SMOD位 能区分串行口的4种工作方式， 熟悉方式1、方式2、方 式3 程序的编制方法 知道RS-232C、RS-422A和RS485 基本性能 理解双机通信和多机通信的基本过程 能读懂教材中的控制实例，学会编写同等难度的控制程 序
（3）接收操作 在RI=0的前提下，用指令置REN=1，启动一帧数据的接收。串
行口采样RXD，当采样到1至0的跳变时，表明接到串行数据的起始位，
开始接收一帧数据，直到停止位到来时，把停止位送到RB8中，此时 RI自动置1，请求中断并通知CPU从SBUF中取走已接收到的数据 。 想继续接收时要用指令清除RI。
5.2.2串行口的特殊功能控制寄存器
与串行口有关的特殊功能寄存器有SBUF、SCON 、PCON，与串行口中断有关的特殊功能寄存器有 IE、IP. 1．串行口发送/接收缓冲器SBUF（99H） 2．串行口控制寄存器SCON SCON的各位的定义和功能如下：
SM0、SM1： 串行口工作方式选择位（内容见5.2.3节）。
传送数据1101 0010B时并行通信和串行通信的示意图。
5.1.1串行通信的制式
按照信息传送的方向，串行通信可分为3种制式。
1．单工制式
2．半双工制式
3．全双工制式
5.1.2串行通信的方式
串行通信有两种基本的通信方式：同步通信与异步通信。 1.异步通信(Asynchronous Communication) 在异步通信中，数据通常是以字符(或字节)为单位组成 字符帧传送的。字符帧由发送端逐帧发送，接收端逐帧接收。 发送端和接收端由各自的时钟来控制。这两个时钟源可以彼 此独立、互不同步。 在帧格式中，一个字符由4个部分组成：起始位、二进 制数据位、奇偶校验位和停止位。下图给出了典型的异步帧 格式。
5.1.2串行通信的方式
2．同步通信（Synchronous Communication） 同步通信在发送一组数据时，只在开始用1～2 个同步字符作为双方取得同步的号令，然后连续发 送整组数据。不像异步通信那样将字符一个一个地 分开来传送。格式下图所示。
5.1.3串行通信的传输速率
所谓传输速率就是指每秒传输多少位， 传输速率也称波特率（bps）。 如果数据传送的速率是120帧/秒，每个 帧包含10位，则波特率为 10×120=1200 bps，于是每位传送的时间 T=1/1200=0.833ms 标准波特率系列为110、300、600、 1200、1800、2400、4800、9600和 19200bps。
SMOD＝l时，方式1、2、3的波特率加倍，否则不加倍。
PCON的格式如下：
5.2.3串行口的四种工作方式
80C51单片机串行口有4种工作方式，用特殊功能寄 存器SCON中的SM0、 SM1两位进行设定，见表5-1。
1．方式0
（1）特点
用于串行I/O口扩展，有固定的波特率，为fOSC/12。 同步发送/接收功能，由TXD提供移位脉冲，RXD用作数据输入/
RI： 接收中断标志位。结束接收时由硬件置位。该位必须用软
件清零。
3．电源控制寄存器PCON
串行口借用了电源节地址为87H，不可进行位寻址。它的
低4位全部用于80C51/80C31子系列单片机的电源控制。
只有最高位SMOD位用于串行口波特率系数的控制。当
输出通道。
发送接收8位数据，低位在前，高位在后。 （2）发送操作
由指令MOV SBUF，A 启动发送操作，发送时由TXD输出移位
脉冲，RXD发送SBUF中的数据。发送完8位数据后，TI自动置1，请 求中断。要继续发送时，TI必须由指令清0（CLR TI）。 （3）接收操作 在RI=0的前提下，用指令置REN=1，可以启动一帧数据的接收。 同样由TXD输出移位脉冲，由RXD接收串行数据。接收完一帧RI自动 置1，请求中断。想继续接收时要用指令清除RI。
SM2： 多机通信控制位。具体用法见5.3.3节。
REN： 串行接收允许位。由软件置1或清0。软件置1时，串行 口允许接收，清0后禁止接收。 TB8： 在方式2和方式3中是发送的第9位数据。 RB8： 在方式2和方式3中是接收的第9位数据。 TI： 发送中断标志位。发送结束时由硬件置位。该位必须用软 件清零。
