教你如何看懂电气图纸
电工图纸怎么看懂的最快
电工图纸怎么看懂的最快
1．仔细阅读设备说明书、操作手册，了解设备动作方式、顺序，有关设备元件在电路中的作用。
2．对照图纸和图纸说明大体了解电气系统的结构，并结合主标题的内容对整个图纸所表述的电路类型、性质、作用有较明确认识。
3．识读系统原理图要先看图纸说明。
结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。
4．识读集中式、展开式电路图要本着先看一次电路，再看二次电路，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。
5．识读安装接线图要对照电气原理图，先一次回路，再二次回路顺序识读。
识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。
对一次电路要从电源端顺次识读，了解线路连接和走向．直至用电设备端。
对二次回路要从电源一端识读直至电源另一端。
接线图中所有相同线号的导线．原则上都可以连接在一起。
电气原理图怎么看
电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。
2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。
3. 遵循电气原理图中的箭头方向，确定电流的流动方向。
箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。
4. 识别原理图中的电气连接方式，如并联和串联。
并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。
5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。
确保注解或标签是独特的，不会与其他部分重复。
6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。
根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。
7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。
例如，电源的电压和电流如何控制电灯的亮度。
8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。
请注意，以上步骤可能需要一定的电气知识和经验。
如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。

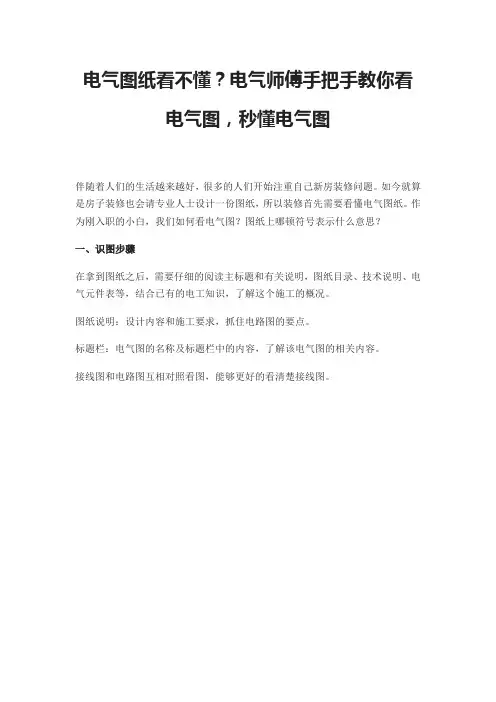

电气图纸看不懂？电气师傅手把手教你看电气图,秒懂电气图
电气图纸看不懂？电气师傅手把手教你看
电气图，秒懂电气图
伴随着人们的生活越来越好，很多的人们开始注重自己新房装修问题。
如今就算是房子装修也会请专业人士设计一份图纸，所以装修首先需要看懂电气图纸。
作为刚入职的小白，我们如何看电气图？图纸上哪顿符号表示什么意思？
一、识图步骤
在拿到图纸之后，需要仔细的阅读主标题和有关说明，图纸目录、技术说明、电气元件表等，结合已有的电工知识，了解这个施工的概况。
图纸说明：设计内容和施工要求，抓住电路图的要点。
标题栏：电气图的名称及标题栏中的内容，了解该电气图的相关内容。
接线图和电路图互相对照看图，能够更好的看清楚接线图。
二、辅助电路步骤
1、看电源。
看清电源的种类，是交流还是直流。
2、了解控制电路中所采用的各种继电器、接触器的用途。
3、根据辅助电路来研究主电路的动作情况。
4、了解电气元件之间的关系。
三、识图原则
我们在观看电气图的时候一般会按照这六个原则：先强电后弱电、先系统后平面、
先动力后照明、先下层后上层、
先室内后室外、先简单后复杂。
我们都应该知道电气图上会出现大堆的符号，其中包含了线路敷设方法、敷设部位以及器具安装方式等。
各类水电符号代表什么？
四、常用的电气符号。

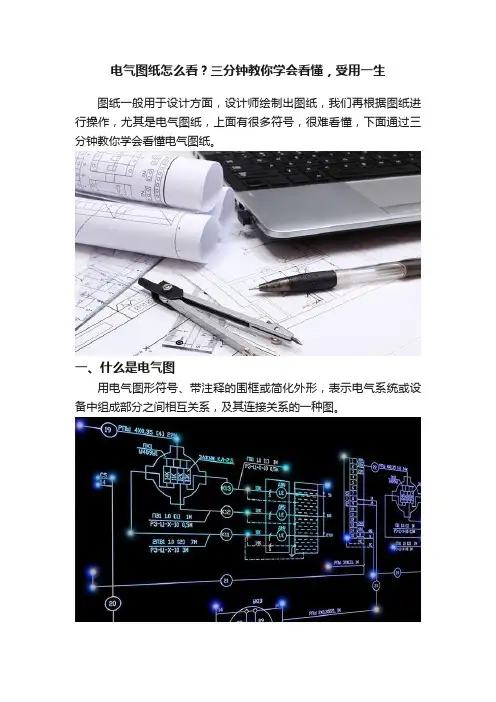

电气图纸怎么看？三分钟教你学会看懂，受用一生
电气图纸怎么看？三分钟教你学会看懂，受用一生
图纸一般用于设计方面，设计师绘制出图纸，我们再根据图纸进行操作，尤其是电气图纸，上面有很多符号，很难看懂，下面通过三分钟教你学会看懂电气图纸。
一、什么是电气图
用电气图形符号、带注释的围框或简化外形，表示电气系统或设备中组成部分之间相互关系，及其连接关系的一种图。
二、详细看说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
三、电气图例大全
四、电气符号大全
三、学会看图纸
1、看图的方法
先看主电路，后看辅助电路，并用辅助电路的回路研究主电路的控制程序。
2、看图的步骤
首先是看主电路中有哪几种电气设备，每个电气设备的用途、接线方式和有关要求与联系。
3、例：电动机
从种类上看：是直流还是交流；是异步还是同步；
从绕组上看：是星形接线还是三角形接线；
从起动上看：是全压起动还是降压起动；
从方式上看：是正转还是反转。
再全面了解其它电器组件的相互联系和作用，如电源开关、熔断器、继电器、接触器等。
以及各种电器组件的电压等级，然后再看图中辅助电路的构成，并根据辅助电路的回路研究电路的动作情况，以及电路中各组件的相互关系和动作联系等。
全面了解上述问题后，便可综合在一起看电路图了，你学会了吗？。

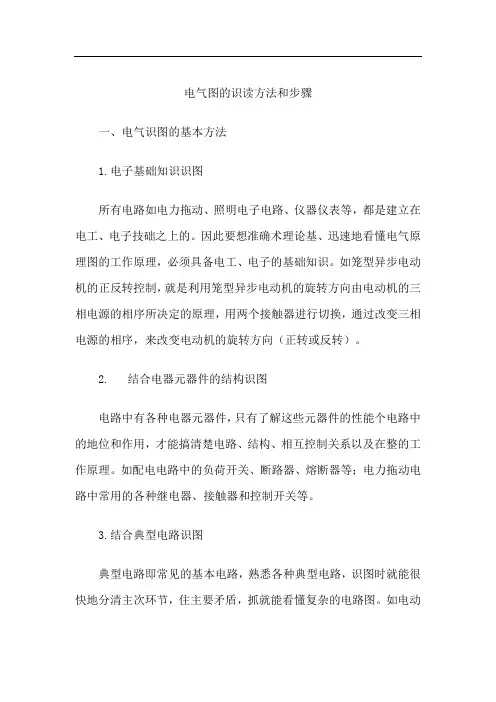

电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

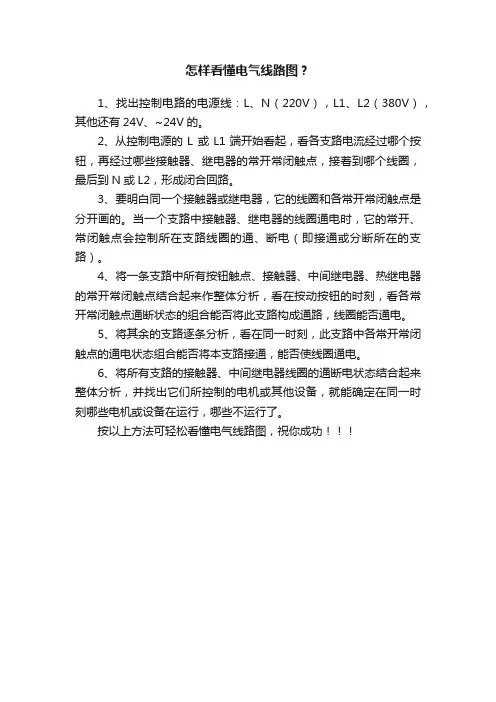

怎样看懂电气线路图？
怎样看懂电气线路图？
1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V的。
2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。
3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。
当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。
4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。
5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。
6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。
按以上方法可轻松看懂电气线路图，祝你成功。
教你如何识读照明电气图
教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线，可分别画出，也可只画一根图线，但必须加以标志。
若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。
要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。
导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“ ”将其分开，如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“ ”形连接点。
对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。
对于“ ”形连接点，必须加实心圆点，如图1.2(b)所示。
而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。
若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。
教你如何看懂电气图纸
教你如何看懂电气图纸226人阅读| 0条评论发布于：2010-7-20 19:08:00一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
十分钟教你看懂电气接线图！
⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。
3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。
同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。
4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。
（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。
2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。
凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。
在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。
教你如何看懂电气图纸
电气原理图识读方法和步骤
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
如何看懂电气图纸
如何看懂电气图纸1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。
电气接线图怎么看-电气接线图识读方法和步骤
电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
教你如何看懂电气图纸
教你如何看懂电气图纸------------------------------------------------------------------------------------------------教你如何看懂电气图纸电气接线图一、日光灯类:二、断路器、接触器控制回路:三、电动机延时四:热电偶五、电能表六、其他二、电气图分类:1、系统图或框图:用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、——————————————————————————————————————------------------------------------------------------------------------------------------------设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
?单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
第五章 电气识图
三、电气编号图（安装图）
1、近端标号法：来何处？ 2、远端标号法：去何方！ 接线端子号标注的是同一根导线另一端接到电 器的位置，书写方式如：2：1其含义 是接到2号 器件的1号端子位置。我们学习远端标号的接线， 一般按以下步骤进行：
首先，画出器件位置排列图，并在位置涂上标 注器件号和端子号。
1 QS
4 SB
2 SB1
1
4 1
2 3
SB2
3：3
6 X
5：1
123 456
SB2：4 SB1：2
二、电气原理图
1、主电路：（一般在左边，线粗）
首先了解电路中用到那些低压电器 其次了解低压电器所起到的作用 最后根据主电路了解控制电路的控 制原理
2、控制电路。（一般在右边，线细）
a、分清回路（以继电器的输出线 圈为一个回路） 。
b、了解每个回路（线圈通电）所 需条件。最后分析其联动作用。
c、自锁：用线圈自身的常开触点并 联到自身电路的启动按钮两端，实 现自身线圈的长期得电。
(3) 识读主电路: 通常从下往上看, 即从电气 设备(如电动机)开始, 经控制元件, 依次到电源, 搞清电源是经过哪些元件到达用电设备的。
(4) 识读控制电路: 通常从左向右看, 即先看 电源, 再依次到各条回路, 分析各回路元件的工作 情况及对主电路的控制关系。搞清回路构成、各元 件间的联系、控制关系以及在什么条件下回路通路 或断路，等等。
d、互锁：用线圈自身的常闭触点 串联到其它回路中，防止其它回路 （线圈）得电。
３、端子排，其作用： a、实现电路中按钮、限位开关、指示灯 （信号灯）接线（软线）和配电盘接触器 及其它继电器接线（硬 线）实现连接的端 子。 b、实现配线盘与配线盘之间的连接。 c、实现配线盘与电动机之间的连接。
我们如何读懂电气图纸？
我们如何读懂电气图纸？
读懂电气图纸，需要认清楚，各个符号元件代表的是什么。
比如断路器，变压器，隔离开关的代表符号。
然后，最关键的，能看懂电气连接方式。
比如单母线or双母线，每种接线方式需要熟记。
最后，就是自己学会画主接线图。
自首先，应该熟悉常用的电气符号。
电气符号又分文字符号和图形符号。
如我们常见的电路主回路断路器用QF表示，负荷开关用QL表示。
二次回路控制开关用SA表示，按钮开关用SB表示。
图形符号如下，按照图集00DX001给出。
第二，我们要熟悉常用的开关，继电器，接触器，按钮等等电气元件的电气工作原理，配合电气设备的说明书及原理图做到心中有数。
第三，当我们拿到一份图纸时，通常有电气系统图和原理图（施工图）两种，读懂图之后就可以按图施工了。
由于用手机不能上传CAD，所以只能图片方式上传了。
下图是一份某配电室改造工程的部分图纸。
电气图。
教你如何看懂电气图纸
电气接线图
一、日光灯类：
二、断路器、接触器控制回路：
三、电动机
延时
四：热电偶
五、电能表
六、其号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
四、电气图用图形符号：1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。2、图形符号由一般符号、符号要素、限定符号等组成。⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。限定符号的类型：①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。②、可变性：可变性分为内在的和非内在的。内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。③、力和运动的方向：用实心箭头符号表示力和运动的方向。④、流动方向：用开口箭头符号表示能量、信号的流动方向。⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。⑥、材料的类型：可用化学元素符号或图形作为限定符号。⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。限定符号的应用使得图形符号更具有多样性。⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。3、图形符号的分类⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。⑵、无源元件：包括电阻器、电容器、电感器等。⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。适用于电力、照明和电信系统和平面图。⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。⑾模拟单元：包括函数器、坐标转换器、电子开关等。4、常用图形符号应用的说明⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
电气识图基础知识_识读电气图的基本方法和步骤
电气识图基础知识_识读电气图的基本方法和步骤电气识图基础知识_识读电气图的基本方法和步骤1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1)结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。
因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。
例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。
2)结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种控制开关等;电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。
3)结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。
不管多么复杂的电路，几乎都是由若干典型电路组成的。
因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。
4)结合有关图纸说明看图图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你如何看懂电气图纸226人阅读| 0条评论发布于：2010-7-20 19:08:00一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单：对特定项目给出详细信息的资料。
12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。
指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点：1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。
一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。
一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号：1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。
它一般不能单独使用，但一般符号有时也可用作限定符号。
限定符号的类型：①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。
②、可变性：可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向：用实心箭头符号表示力和运动的方向。
④、流动方向：用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。
⑥、材料的类型：可用化学元素符号或图形作为限定符号。
⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。
分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。
限定符号的应用使得图形符号更具有多样性。
⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
3、图形符号的分类⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件：包括电阻器、电容器、电感器等。
⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。
适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元：包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。
选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。
如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。
若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
五、电气设备用图形符号：1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。
主要适用于各种类型的电气设备或电气设备部件上，使得操作人员其用途和操作方法，也可用于安装或移动电气设备的场合，诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。
含义明确，图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号：1、电气技术中的文字符号分基本文字符号和辅助文字符号。
基本文字符号分单字母符号和双字母符号。
2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如R为电阻器，Q为电力电路的开关器件类等。
3、双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的，通常也是由英文单词的前一两个字母构成。
它一般放在基本文字符号后边，构成组合文字符号。
5、补充文字符号的原则：⑴、在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时，应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
七、电气技术中的项目代号：1、项目代号：用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目（软件）与实际设备中的该项目（硬件）一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。
一个完整的项目代号含有四个代号段：高层代号段，其前缀符号为“=”；种类代号段，前缀符号为“-”；位置代号段，其前缀符号为“+”；端子代号段，其前缀符号为“：”。
