手动钢筋标距仪操作规程
钢筋扫描仪操作规程
钢筋扫描仪操作规程钢筋扫描仪操作规程一、概述钢筋扫描仪是一种用于检测和定位混凝土中钢筋位置和数量的设备。
本操作规程旨在规范钢筋扫描仪的使用，确保操作人员的安全和设备的有效运行。
二、设备准备1. 确保钢筋扫描仪处于良好的工作状态，检查设备的外观和连接线是否完好。
2. 连接电源，确保电源稳定。
3. 与扫描仪连接的移动设备（如手机或平板电脑）也需要保证其电量充足。
三、操作流程1. 将钢筋扫描仪放置在需要测量的区域，并保持水平放置。
2. 打开钢筋扫描仪的电源开关。
3. 打开移动设备上的扫描仪应用程序，并与扫描仪建立连接。
4. 确保移动设备上的扫描仪应用程序已经选中了正确的扫描模式（如钢筋定位、数量测量等）。
5. 按下扫描按钮开始扫描，保持扫描仪平稳移动，确保扫描范围覆盖到所有需要检测的区域。
6. 扫描完成后，确认扫描结果是否准确，如有需要可以进行二次扫描确认。
7. 将移动设备上的扫描结果保存并进行分析。
四、使用注意事项1. 使用钢筋扫描仪前，确保操作人员已经接受相关培训，熟悉设备的操作和安全要求。
2. 在操作过程中，应避免将钢筋扫描仪撞击到硬物表面，以免损坏设备。
3. 操作人员应站在安全的位置上进行操作，避免站在高处或移动时造成摔倒等意外。
4. 在扫描过程中，应防止水或其它液体溅入钢筋扫描仪内部，以免影响设备的正常工作。
5. 使用钢筋扫描仪时，应注意安全距离，避免将设备靠近高压电源或其它危险区域。
6. 操作人员应注意设备的温度，防止过热或过冷对设备产生损坏。
五、维护保养1. 每次使用完钢筋扫描仪后，应将设备清洁干净，尤其是清理掉工作区域上的尘土和杂物。
2. 钢筋扫描仪在存放和运输时应注意保护，避免碰撞和摔落。
3. 定期检查设备的电源线和连接线是否有磨损或损坏，如有需要及时更换。
4. 如果发现设备出现故障或异常，应立即停止使用，并联系维修人员进行检修。
六、安全事故处理1. 在使用钢筋扫描仪过程中，如果发生漏电、短路或其它安全事故，请立即切断电源，并迅速采取应急措施，如用灭火器扑灭火灾等。
钢筋扫描仪的具体操作步骤(标准版)
钢筋扫描仪的具体操作步骤一、钢筋扫描仪使用前的准备工作首先将仪器从机箱内取出，在厚度测试和直径测试时，连接好探头和主机，在钢筋扫描时要将主机连上探头和扫描小车，然后按下键盘上的键，之后出现开机画面。
二、钢筋扫描仪的扫描方法以下步骤根据实际使用总结，操作过程中需严格按照如下步骤。
1. 获取资料2. 确定检测区根据需要在被测构件上选择一块区域作为检测区，尽量选择表面光滑的区域，以便提高检测精度。
3. 确定主筋(或上层筋)位置选择一个起始点，沿主筋垂向(对于梁、柱等构件)或上层筋垂向(对于网状布筋的板、墙等)进行扫描，以确定主筋或上层筋的位置，然后平移一定距离，进行另一次扫描，将两次扫描到的点用直线连起来。
注意：如果扫描线恰好在箍筋或下层筋上方，则有可能出现找不到钢筋或钢筋位置判定不准确的情况，表现为重复扫描时钢筋位置判定偏差较大。
此时应将该扫描线平移两个钢筋直径的距离，再次扫描。
4. 确定箍筋(或下层筋)位置在已经确定的两根钢筋的中间位置沿箍筋(或下层筋)垂向进行扫描，以确定箍筋(或下层筋)的位置，然后选择另两根的中间位置进行扫描，将两次扫描到的点用直线连接起来。
5. 检测保护层厚度和钢筋直径已知钢筋直径检测保护层厚度：选择仪器的厚度测试功能，设置好编号和钢筋直径参数，在两根箍筋(下层筋)的中间位置沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的保护层厚度;在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的保护层厚度。
注意设置相应的网格钢筋状态。
未知钢筋直径检测保护层厚度和钢筋直径：选择仪器的直径测试功能，设置好编号，在两根箍筋(下层筋)的中间位置探头平行于钢筋沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的精确位置，然后将探头平行放置在被测钢筋的正上方，检测钢筋的直径和该点保护层厚度，在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的精确位置，然后将探头平行放置在被测钢筋的正上方，设置相应的网格筋状态，检测钢筋的直径和该点保护层厚度。
钢筋检测仪操作规程
ZBL-R630混凝土钢筋检测仪操作规程
1、本仪器是一种便携式无损钢筋测量仪器，能够在混凝土表面测量钢筋位置、钢筋直径、和混凝土保护层厚度，测量钢筋分布和钢筋走向。
2、保护层厚度的测量范围（钢筋直径Φ6mm~Φ50mm）：
3、直径的测量范围：Φ6mm~Φ32mm
4、工作环境要求：无强交变电磁场干扰，不得长时间阳光直射，避免进水。
环境温度:-10ºC~40ºC;空气湿度：<90%。
5、在测量钢筋时，应保持传感器轴线与钢筋走向平行，在垂直于钢筋走向的方向移动传感器进行扫描测量。
6、使用前请将仪器接好传感器，开机测试，如果电量显示小于5 小时，请准备一套新电池放入仪器箱，以备随时更换。
7、仪器的基本操作流程是：
安装电池—连接主机传感器—开机—复位—确定钢筋位置及钢筋走向—输入设计钢筋直径—测量保护层厚度—存储数据—退出—关机。
8、在测量过程中应每10分钟左右进行一次复位操作。
9、一般先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍筋）中间测量来定位下层钢筋（或主筋）。
10、当信号最大当前距离值最小时，传感器走向即为混凝土内部被测钢筋的走向。
11、使用后用干净柔软的干布清洁仪器及其部件,请勿用湿布或有机溶剂擦洗仪器及配件。
钢筋位置测定仪操作规程
钢筋位置测定仪操作规程
一、前言
二、操作准备
1、调整精度：首先，根据测量精度要求，调整钢筋位置测定仪的精度，一般采用千分尺调整，使精度校正在±0.02mm范围内。
2、测量数据准备：根据测量要求，设定测量内容、点数、测量方法，并设定测量参数，记录测量数据。
三、钢筋位置测定仪操作流程
1、启动钢筋位置测定仪：检查电源电压，按功能键开启钢筋位置测
定仪。
2、选择测量模式：根据测量参数，选择正确的测量模式，选择好所
需的测量参数，输入正确的测量参数，例如点数、抗拉力值等。
3、测量开始：千分尺置于钢筋上，按测量模式和测量参数，转动钢
筋位置测定仪的指针，记录测量钢筋位置的数据，例如抗拉力值、曲率。
4、测量结束：根据测量数据，判断钢筋位置满足要求，若不满足要求，则需要调节结构件并重新测量。
四、操作注意事项
1、在测量前。
钢筋标距仪操作规程
钢筋标距仪操作规程
《钢筋标距仪操作规程》
一、前期准备
1. 确认钢筋标距仪是否处于正常工作状态，包括电源是否接通、传感器是否完好等。
2. 准备所需的测量工具和材料，如尺子、标尺等。
3. 确定需要测量的钢筋标距区域，并清理好周围环境，保证测量的准确性。
二、操作步骤
1. 将钢筋标距仪放置在需要测量的钢筋标距区域中心位置，确保传感器与钢筋平行。
2. 开启钢筋标距仪电源，根据仪器提示进行校零和校准。
3. 用尺子或标尺确认测量起点和终点，并将起点位置输入到钢筋标距仪中。
4. 按照仪器提示，移动钢筋标距仪至测量终点位置，确认终点位置，将其输入到仪器中。
5. 仪器显示测量结果，确认无误后记录下来。
三、注意事项
1. 在操作钢筋标距仪时，需注意仪器的稳固性，避免移动过程中出现晃动或摇晃现象。
2. 在使用过程中，要保持仪器的干净和整洁，避免灰尘或异物
进入影响测量准确性。
3. 操作人员要具备一定的钢筋标距仪操作知识和技能，避免出现误操作，影响测量结果。
四、操作结束
1. 测量结束后，关闭钢筋标距仪电源，并对仪器进行清洁和维护。
2. 将测量结果进行整理和记录，确保测量数据的准确性和完整性。
3. 把测量的钢筋标距数据及时传输到相关人员，以便后续的施工和管理工作。
通过遵循以上的《钢筋标距仪操作规程》，可以保证钢筋标距的测量工作顺利进行，并得到准确的数据，为后续的施工和管理提供参考。

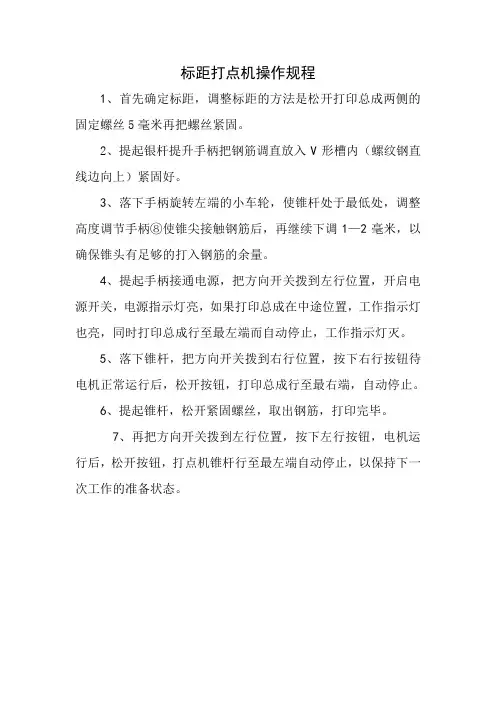

标距打点机操作规程
标距打点机操作规程
1、首先确定标距，调整标距的方法是松开打印总成两侧的固定螺丝5毫米再把螺丝紧固。
2、提起银杆提升手柄把钢筋调直放入V形槽内（螺纹钢直线边向上）紧固好。
3、落下手柄旋转左端的小车轮，使锥杆处于最低处，调整高度调节手柄⑧使锥尖接触钢筋后，再继续下调1—2毫米，以确保锥头有足够的打入钢筋的余量。
4、提起手柄接通电源，把方向开关拨到左行位置，开启电源开关，电源指示灯亮，如果打印总成在中途位置，工作指示灯也亮，同时打印总成行至最左端而自动停止，工作指示灯灭。
5、落下锥杆，把方向开关拨到右行位置，按下右行按钮待电机正常运行后，松开按钮，打印总成行至最右端，自动停止。
6、提起锥杆，松开紧固螺丝，取出钢筋，打印完毕。
7、再把方向开关拨到左行位置，按下左行按钮，电机运行后，松开按钮，打点机锥杆行至最左端自动停止，以保持下一次工作的准备状态。
混凝土钢筋检测仪操作规程
3、选择测区：尽量选择表面比较平整的区域，以便提高检测精度，如果表面过于粗糙，要在检测前清理平整。
4、钢筋定位：探头位于钢筋正上方时信号值最强，在扫描过程中听到仪器报警声后往回移动探头，当R值和H值近似相等的时候，探头的正下方即为钢筋；探明钢筋分布：分别在相互平行的两组测线上（A和B；C和D）进行扫描确定钢筋的位置，将对应的两点连线；即可确定该测区的钢筋分布；测量保护层厚度：将探头置于两根钢筋中间，与被测钢筋的测线平行并移动探头，即可测出相应测线下钢筋的保护层厚度；测钢筋直径：测钢筋直径时测点要选在两根钢筋之间且在被测钢筋正上方的位置，按下“钢筋直径”键即可。
混凝土钢筋检测仪操作规程仪器名称ZL-R620型混凝土钢筋检测仪
主要
用途
测量混凝土内部的钢筋位置、直径、走向、分布及保护层厚度
性能
指标
钢筋直径范围：6~32mm保护层厚度范围：6~180mm
环境
要求
环境温度：-10~40℃相对湿度不大于90%
避免强电磁场干扰避免长时间阳光直射
操
作
规
程
1、按照极性要求装入干电池，并将传感器和主机用信号线进行连接。按下“开机”键，仪器进行自检，约5s后进入菜单界面。
5、长时间不用时要取出电池，不可以用湿布擦拭。
钢筋位置测定仪操作步骤
钢筋位置测定仪操作步骤
一、操作前准备
1.检查测定仪的运行条件
检查测定仪电源是否开启，检查测定仪的调整是否正确，检查测定仪
的连接线是否完好，检查测定仪的电池电量是否充足，检查测定仪的设备
外观是否有损坏。
2.连接测定仪
将钢筋探头连接到测定仪上，将钢筋探头的电缆连接到测定仪的电缆
端口上，将电池盒连接到测定仪上，确保连接线的连接牢固，电池安装正确，避免电池漏出来影响正常使用。
3.检查钢筋位置测定仪的设置
检查测定仪的显示屏，将探头放入空气中，确保探头没有接触到任何
金属物体，确保测量精度，操作前再次检查测定仪的设置，校准仪表。
二、操作步骤
1.探头测量准备
将探头放入测量仪器，放入钢筋位置中，探头使用清洁的干燥抹布擦拭，探头与钢筋紧贴，钢筋位置保持水平，注意探头的放置方向。
2.探头测量
点击测定仪上的测量按钮，探头开始在钢筋位置上测量，测量完毕后，将探头取下，移动到钢筋下一个位置，重复以上测量步骤，直到钢筋的位
置全部测量完毕。
3.保存测量数据
将测量数据保存在测定仪上，以便日后查询。
4.清理测量仪器
取下探头，手动启动测定仪示值清零。
ZBLR620混凝土钢筋检测仪操作规程
ZBL-R620混凝土钢筋检测仪操作规程
一、钢筋定位和保护层厚度测量
1、一般操作：
（1）参数设置：
1）设置预设直径
2）设置最小厚度为0
3）设置数据编号（可选）
4）将传感器拿在空中不动并远离铁磁体
5）按“返回”键进入测量界面
6）约3秒钟后当前值显示为0，复位完成，进入测量状态（2）系统复位
1）将传感器远离铁磁体置于在空中，按下“确定”键
注意：在当前距离值显示0之前不能令传感器接近钢筋
2）当前距离值消失，复位过程开始
3）约3秒钟后，当前距离值显示0，复位操作完成
在测量过程中应每10分钟左右进行一次复位操作。
2、定位钢筋
一般应首先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍筋）中间测量来定位下层钢筋（或主筋）。
在混凝土表面沿一个方向匀速移动传感器，注意观察滚动条、当前距离值、保护层值和蜂鸣器声音。
通过下列几种方法中的任何一种都可以判定钢筋位置。
1）蜂鸣器发出鸣叫声。
此时仪器提示传感器越过一条钢筋，然后向相反方向移动传感器，找到当前距离值最小的位置，即是钢筋的准确位置
2）信号值由小逐渐变大，然后又变小
传感器逐渐接近钢筋时，信号值逐渐变大，反之，信号值变小，找到该值最大的位置，即是钢筋的准确位置。
该值是测量保护层厚度的基本依据。
因为在保护层。
钢筋检测仪操作规程
钢筋检测仪操作规程
《钢筋检测仪操作规程》
一、设备准备
1. 将钢筋检测仪放置在水平坚固的台面上。
2. 插入合适的电源插头，检查电源是否正常。
3. 打开仪器开关，等待仪器自检完毕。
二、测量前准备
1. 选择合适的测量模式和参数，根据需要设置仪器参数。
2. 检查要测量的钢筋表面，确保表面清洁、平整无明显损伤。
三、测量操作
1. 将钢筋检测仪探头放置在要测量的钢筋表面上，确保探头与钢筋表面紧密接触。
2. 按下测量按钮，保持仪器稳定直至测量完成。
根据仪器指示查看测量结果。
四、数据处理
1. 根据测量结果判断钢筋的质量和强度，如有异常情况应及时处理。
2. 将测量数据进行记录和归档，确保数据完整和准确性。
五、维护与保养
1. 使用完毕后，关闭仪器开关，拔掉电源插头。
2. 清洁仪器表面和探头，避免灰尘和污垢影响测量准确性。
3. 定期对仪器进行维护和检测，确保仪器正常使用。
六、注意事项
1. 操作人员需经过专业培训，熟悉操作规程和安全注意事项。
2. 在使用过程中注意仪器的稳定和安全，避免碰撞和摔落。
3. 如发现仪器异常情况，应及时停止使用并进行检修。
七、附件
附：单位负责人签字确认
以上即为钢筋检测仪操作规程，希望操作人员严格按照规程要求进行操作，确保测量结果的准确性和工作安全。
标距仪的操作方法
标距仪的操作方法标距仪是一种测量工具，常用于建筑、制造、安装等领域。
标距仪的精度高，使用方便，是现代工业中不可缺少的工具之一。
本文将介绍标距仪的操作方法。
1. 准备工作在使用标距仪之前需要进行准备工作，主要包括以下几个步骤：1.清洁标距仪：首先需要将标距仪的表面清洁干净，以确保测量精确度。
可以使用软布或专用棉布轻轻擦拭表面；2.检查电池：标距仪一般是电池供电，使用之前需要检查电池是否充足，以免影响使用效果；3.调整标准参考面：标距仪有时需要与其他设备联合使用，此时需要根据需要调整标准参考面，以确保测量精确。
2. 开始测量准备工作完成之后，我们就可以开始使用标距仪进行测量了，具体操作步骤如下：1.打开开关：将标距仪的开关打开，此时显示屏应该会显示当前的读数；2.选择模式：按照需求选择合适的测量模式，一般有距离、面积、体积等多种模式可选；3.对准目标：将标距仪对准需要测量的目标，确保目标在标距仪的测量范围内；4.确认读数：当标距仪对准目标后，读数会显示在屏幕上，需要仔细确认读数是否正确；5.记录读数：当确定读数无误之后，我们可以将读数记录下来，以备后续使用或分析。
3. 注意事项在使用标距仪的过程中需要注意以下几点：1.避免过度运动：使用标距仪的过程中需要避免过度运动，以免影响测量的准确性；2.避免受干扰：标距仪的使用也容易受到干扰，如光线、电子设备的信号等，需要尽量避免这些干扰；3.调整器官：标距仪的视角、焦距等也需要根据实际需要进行调整，以确保测量的准确性。
4. 总结标距仪是一种非常精确、方便的测量工具，在建筑、制造、安装等领域得到了广泛应用。
操作标距仪需要进行准备工作，注意事项，才能得到准确可靠的测量结果。
新标准连续式标点机操作规程
钢筋标距仪操作规程
一、该仪器构造精密，每摇动一次，即可打成405mm个标点。
标点距离为10mm±1mm,5mm±0.5mm,全长分400mm标点尖端。
二、打印10mm间距。
使用时将试样材料放入试样座槽内，根据试样材料的长短调节丝母座，按试样调节长短及圆形材料的直径大小调节试样座，拧开试样座上的固定螺钉，可把试样前后移动。
根据材料的要求，对准直径的中心而后用左手拉动拉手向下，直至标点尖接触材料，并拧紧，用右手摇动手柄转一周而成。
三、打印5mm间距。
按步骤2，先打印好10mm间距，再用左手轻推丝杆摇手，使试样移位5mm，继续打印一次，打印完后，拿下试样即成。
混凝土钢筋检测仪操作规程
混凝土钢筋检测仪操作规程一、操作准备1.职责划分：确定操作人员和观察人员的职责，并保证其具备相关知识和技能。
2.设备检查：检查混凝土钢筋检测仪是否完好，包括电源、设备周围的线缆、传感器、控制面板等，确保设备能够正常运行。
3.数据准备：准备好进行测试所需的钢筋规格表、计算机软件等。
4.实地勘察：针对待测的混凝土钢筋结构，进行实地勘察，了解钢筋的布置情况和结构特点。
二、仪器操作1.设备启动：按照操作手册的指引，进行设备的启动，并通过检测仪器的显示屏进行初始化设置。
2.钢筋测量：按照设计图纸和测量要求，将混凝土钢筋检测仪的传感器放置在要测量的钢筋上，采集相应的数据。
3.数据记录：将检测到的数据记录下来，包括钢筋的直径、间距等信息。
4.数据处理：使用设备的计算机软件，将采集到的数据进行处理和分析，并生成相应的报告。
5.仪器存储：将使用完毕的混凝土钢筋检测仪进行清理和整理，妥善存放，确保下次使用时能够正常运行。
三、安全注意事项1.操作人员必须穿戴好安全装备，包括安全帽、防护眼镜、防护手套等。
2.在操作过程中，要注意避免钢筋和设备之间的碰撞，以免损坏设备或导致意外事故发生。
3.确保操作人员具备相关的专业知识和技能，不得擅自操作，遵循操作手册的指引进行操作。
4.在操作完成后，及时清理设备和场地，确保周围环境整洁。
5.对于有特殊要求或有风险的任务，必须进行专门的培训和技能考核后方可操作。
四、故障处理1.如果设备出现故障，操作人员应立即停止操作，查找故障原因，并尝试解决。
2.如果操作人员无法解决故障，应及时向上级报告，并等待维修人员前来处理。
3.在故障处理期间，应确保设备周围的安全，并防止他人误操作，引发更大的事故。
五、日常维护1.混凝土钢筋检测仪的日常维护由专门的维修人员负责，包括设备的清洁、保养和定期检查等。
2.定期检查设备的电源、传感器、控制面板等部分，确保其功能正常。
3.在设备存放过程中，要注意防潮、防尘，保证设备的工作环境干燥、清洁。
钢筋标距仪
TZ-30手动钢筋标距仪钢筋标距仪校验方法钢筋标距仪是钢筋拉伸试验前标定钢筋长度尺寸的仪器。
1、技术要求：1.1钢筋标距仪由底座、滑动平台、夹紧装置，齿及齿条（或螺杆及螺母）传动机构和凸轮传动机构组成。
1.2钢筋标距仪通过手转支齿轮（或螺杆），使滑动平台水平移动，而滑动平台每移动10mm，则凸轮转动一周，完成一次标距工作。
1.3其滑动平台的有效行程为350mm。
1.4其夹紧装置应满足拉伸试验用钢筋直径大小的要求。
2、检验方法：2.1尺寸测量：钢筋标距误差来源于制造装配系统误差。
尺寸测量取在标距后的钢筋上300mm范围内随机取三处测量结果的平均值，其值就为10土0.1mm，连续三次。
2.2调校方法：如尺寸测量的结果出现误差，应及时调整齿轮（或螺杆及螺母）之间的间隙，必要时更换相应零件，以满足标距要求。
3、校验用计量器具：经有权机构检验，并在使用有效期内的游标卡尺。
4、校验合格后的钢筋标距仪方可投入使用。
5、校验周期为一年，如在使用中出现异常时也应立即校验。
附表：钢筋标距仪自校记录校验日期：序号平均值（mm）要求值（mm）TZ-30手动钢筋标距仪钢筋标距仪校验方法；钢筋标距仪是钢筋拉伸试验前标定钢筋长度尺寸的仪器。
1、技术要求：1.1钢筋标距仪由底座、滑动平台、夹紧装置，齿及齿条（或螺杆及螺母）传动机构和凸轮传动机构组成。
1.2钢筋标距仪通过手转支齿轮（或螺杆），使滑动平台水平移动，而滑动平台每移动10mm，则凸轮转动一周，完成一次标距工作。
1.3其滑动平台的有效行程为350mm。
BJ5-10-型电动钢筋打印机电动钢筋标距仪（河北路仪）本电动标距仪是专为测试钢筋延伸率而设计的划印仪器，由于它旋转速度均匀平稳，且比手动标距仪精确度更高，操作更方便。
主要技术参数：1、电源输入电压：220V ±10；2、输入电流：0.2A；3、打印标距：5mm 10mm；4、外形尺寸：630×290×300mm；5、重量：约34公斤同时供应试验仪器、无损检测、力学设备、各种试模、各种筛具，混凝土试验仪器水泥试验仪器无损检测仪器公路土工试验仪器沥青试验仪器压力机、拉力机水泥、混凝土试模类天平类其它检测仪器DB-40多点钢筋标距仪DB-40多点钢筋标距仪是专为测试钢筋延伸率而设计的划印仪器，多点钢筋标距仪旋转速度均匀平稳，且比手动标距仪精确度更高，操作更方便。
钢筋位置检测仪安全操作及保养规程
钢筋位置检测仪安全操作及保养规程一、前言为确保钢筋位置检测仪长期稳定运行，保障使用者的安全，本文档为钢筋位置检测仪的安全操作及保养规程，使用者在使用钢筋位置检测仪前请认真阅读本文档，按照本文档的要求进行操作和保养。
二、操作规程1. 使用前检查1.1 检查钢筋位置检测仪是否处于正常工作状态，并检查电源是否开启。
1.2 检查钢筋位置检测仪是否有损坏，如有损坏请咨询专业维修人员进行维修。
1.3 检查钢筋位置检测仪的接线是否正确，电缆是否有磨损或切割损坏。
2. 操作时注意事项2.1 钢筋位置检测仪台面应保持干燥，防止水或者其他液体滴入钢筋位置检测仪内部，导致设备故障或者损坏。
2.2 钢筋位置检测仪应放置在平整、稳定的台面上，以免因不稳定而导致设备摇晃或者倾倒而导致意外事故发生。
2.3 钢筋位置检测仪的接线不得弯曲或者过度拉扯。
2.4 在使用过程中，要注意防止手指、衣物等进入钢筋位置检测仪的操作部位，以免设备损坏或者使用者受伤。
2.5 在使用前，应该认真查阅用户手册，并根据用户手册的要求操作。
3. 使用后注意事项3.1 在操作完毕后，应将设备电源关闭，拔掉电源插头。
3.2 钢筋位置检测仪应保存在干燥、无尘、避光的环境中，防止阳光直射及潮湿。
3.3 禁止在钢筋位置检测仪表面刻画、涂抹或者不慎溅上腐蚀性液体等污渍等等。
3.4 避免在钢筋位置检测仪周围堆放杂物，以免设备损坏。
三、保养维护1. 定期清洁1.1 对于经常使用的钢筋位置检测仪，应每年至少清洗一次。
使用高压气流吹去灰尘和污垢，严禁将钢筋位置检测仪浸泡在水中。
1.2 清洁时，应使用清洁喷气罐轻柔喷洒，不能使用含酸、铅或重金属的溶液，以免腐蚀钢筋位置检测仪表面。
2. 操作台面2.1 钢筋位置检测仪操作台面经常需要清理，以保持干燥和清洁。
定期检查台面上的螺丝、紧固件和电源插头是否松动，如若松动，应及时拧紧。
2.2 在操作钢筋位置检测仪时，必须保证操作台面的水平。
手动钢筋标距仪操作规程
手动钢筋标距仪操作规程
1、首先确定打印标距，调整距离的方法是松开打印总成两测固定螺丝，距杆套移向左端为10mm，移向右端为5mm，再把固定螺丝拧紧。
2、提起锥杆提升手柄，把钢筋调直放入V形槽内（螺纹钢直线边向上）紧固好。
3、落下手柄，转动手轮，使锥杆落到最低处，调整高度调节手柄，当钢锥接触钢筋后，再继续下调1-2 mm，不要下调得太多，否则打印时断锥头，以确保锥头有足够的打入钢筋的力量就行。
4、提起手柄逆时针转动手轮，使打印总成行至最右端。
5、落下锥杆，顺时针均匀旋转手轮，直至打印总成行至最右端。
6、提起锥杆，松开钢筋紧固螺丝，取出钢筋，打印完毕。
钢筋位置及保护层测定仪操作规程
钢筋位置及保护层测定仪操作规程
1、在测试前应将构件表面处较多的灰尘和杂物清除掉，使测试表面尽可能平整；
2、将测量仪与探头用导线连接好，打开电源；
3、选择与构件中钢筋规格相同的钢筋直径，并将仪器返回到测试界面；
4、将探头平贴在构件表面上，沿垂直于钢筋的方向轻轻来回移动，找到读数最小值，该值即为所测构件部位的钢筋保护层厚度；
5、测试完毕后，将仪器电源关掉，并将仪器放于仓库保管；
6、注意事项
(1)在测试前，应尽量使构件表面平整，并无灰尘或杂物覆盖，以保证测试结果的准确性；
(2)仪器在使用后要注意及时关闭仪器电源，并经常检查电源是否充足。
STI钢筋定位仪操作规程
STI钢筋定位仪操作规程一、开机按下电源键，主机上电开始工作。
二、参数设置及复位(一)参数设置设置预设直径；2．设置最小厚度为0；设置数据编号（可选）；(二)复位1．将传感器拿在空中，远离磁铁。
2．按下“确定”键；3．按下“返回”键，约3秒钟后测试界面屏幕提示当前距离为“0”，复位工作完成，进入测量等待状态。
4．在检测过程中应每10分钟左右进行一次复位操作。
对测量数据有怀疑时，也可复位后再测量。
三、确定钢筋位置及钢筋走向(一)探明钢筋分布1．复位操作。
将探头置于被测混凝土表面，沿一个方向匀速移动传感器，滚动条逐渐加长，当前距离值减小。
2．探头越过钢筋时自动锁定钢筋保护层厚度值。
3．探头越过钢筋时蜂鸣器报警，提示已经找到钢筋，且传感器已越过一条钢筋。
(二)精确判定钢筋位置及走向1．反方向移动探头，找到当前距离值最小的位置，使当前值与保护层厚度值一致，此时探头位置即为钢筋所在准确位置。
2．旋转探头，使得信号值最大，此时探头走向即为被测钢筋走向。
四、测量保护层厚度(一)已知钢筋直径1．输入钢筋直径；2．按上述步骤判定钢筋位置（操作前应先复位）；3．屏幕显示锁定的保护层厚度即为当前钢筋的混凝土保护层厚度；4．手动存储状态下按存储键将当前值混凝土保护层厚度值保存；5．自动存储状态已经自动将当前混凝土保护层厚度值保存。
(二)不知钢筋直径1．复位；2．精确判定钢筋位置；3．按向上箭头即可测量钢筋直径及保护层厚度，此时屏幕显示实测的钢筋直径值及锁定的保护层厚度值，保护层前面有箭头提示。
五、测量钢筋直径1．复位；2．精确判定钢筋位置：将传感器放置在被测钢筋的正上方，并与被测钢筋平行，按下向上箭头键，屏幕显示“钢筋直径”字样，约2秒钟后直径测量结果直接显示在屏幕上；仪器同时测量保护层厚度值，显示在“保护层”显示值位置上。
3．移动传感器，通道报警声提示附近有钢筋存在。
4．反向移动传感器，使得当前距离值与保护层值一致。
