液压系统元件及管路装配工艺

液压系统装配操作规程（一）、油泵电机组装配操作规程1、油泵可以用支座和法兰安装，泵和电机应采用共同的基础支承，支座或法兰和基础都应具有足够的刚性，以免在油泵运转时产生振动。

2、对于流量大于760L/min的泵，由于电机功率较大，不可将油泵安装在油箱上，应独立设置。

油泵的传动轴与电机输出轴安装的同轴度应符合设计要求，设计图纸如无要求，两轴的同轴度公差应不大于0.05mm，可采用双表找正法求得。

电机、泵输出轴不得有轴向作用力。

3、泵和电机传动轴之间应尽可能采用弹性联轴器联接，由于油泵传动轴不能承受弯曲力矩，因此严禁在泵轴上安装皮带或齿轮驱动油泵。

（二）、油箱装配操作规程1、油箱装配前应做渗漏试验，用煤油或柴油进行12小时试验，油箱不得有渗漏现象。

2、油箱应彻底清除油箱内残留物后方可安装封闭油箱的其它零件。

3、安装液位计，油温控制器、电加热器、空气滤清器、吸油过滤器、回油过滤器、人孔盖、放油阀等零件时，联连螺栓应均匀拧紧，确保密封无泄漏。

（三）、配管装配操作规程1、配管前管接头、焊接法兰必须经过去毛刺、清洗。

2、硬管必须经过倒角后方可点焊，焊接管夹。

阀、阀块、油缸与管路连接处在配管时必须经过封堵，避免混入杂物。

3、配管布置硬管要求横平竖直，软管要求弯曲半径不小于直径的6倍，轴向不得有旋转力矩。

4、焊接后各硬管管路必须经过酸洗、钝化、清洗处理，油口应有封堵，避免在装配时有灰尘等进入。

5、按输油管的作用分为吸油管、回油管和压力油管。

吸油管和回油管涂刷黄色油漆，压力油管涂刷红色油漆，以此为识别标志；对于特殊要求的油管另行喷涂。

6、所有连接螺纹处均要涂防松胶（LT-1242）进行螺纹紧固。

7、管路联接应牢固，确保密封无泄漏，承受压强应符合设计要求。

（四）、阀块装配操作规程1、阀块在安装前全部油孔应进行酸洗，确保油孔内无残留物，清洗干净后用螺栓均匀紧固到基础上，安装方向及位置不得有误，应符合图纸要求。

2、阀块的密封面不得有划痕，碰伤或损坏（特别是搬运过程中应用软物质将其包装或相互隔离，避免碰撞），螺纹孔的垂直度应符合图纸要求，如图纸无特殊要求应按相关标准或未注公差执行。

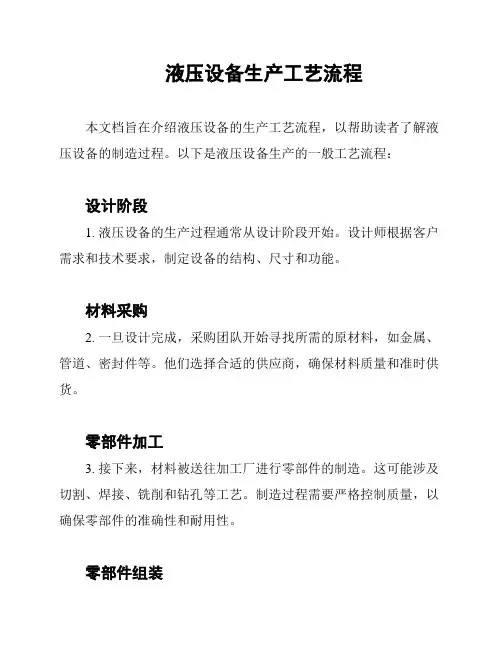

液压设备生产工艺流程

液压设备生产工艺流程本文档旨在介绍液压设备的生产工艺流程，以帮助读者了解液压设备的制造过程。

以下是液压设备生产的一般工艺流程：设计阶段1. 液压设备的生产过程通常从设计阶段开始。

设计师根据客户需求和技术要求，制定设备的结构、尺寸和功能。

材料采购2. 一旦设计完成，采购团队开始寻找所需的原材料，如金属、管道、密封件等。

他们选择合适的供应商，确保材料质量和准时供货。

零部件加工3. 接下来，材料被送往加工厂进行零部件的制造。

这可能涉及切割、焊接、铣削和钻孔等工艺。

制造过程需要严格控制质量，以确保零部件的准确性和耐用性。

零部件组装4. 加工完成后，各个零部件开始进行组装。

液压设备的组装通常在装配线上完成，其中工人按照标准操作程序逐步组装各个零部件。

液压系统安装5. 零部件组装后，液压系统开始安装。

这包括液压泵、液压缸、阀门和管道等。

专业技术人员确保系统安装正确，以确保液压设备的正常运行。

调试和测试6. 完成安装后，液压设备进行调试和测试。

这包括检查液压系统的泄漏情况、调整阀门和测试设备的性能。

必要时，设备可能需要进行多次测试和调整，直到满足要求为止。

上市和交付7. 最后，经过全部测试和调试后，液压设备准备好上市和交付给客户。

设备将进行最终的品质检验，确保所有功能正常，并按照客户要求进行包装和运输。

综上所述，液压设备的生产工艺流程包括设计阶段、材料采购、零部件加工、零部件组装、液压系统安装、调试和测试，以及上市和交付。

这个流程确保液压设备的质量和性能达到要求，以满足客户的需求。

一种锥面过盈连接液压法装配应用研究与实践

一种锥面过盈连接液压法装配应用研究与实践随着工业化的发展，机械装配技术越来越成熟。

在机械装配中，液压法装配是一种常用的技术手段，它通过液压力将零部件装配到一起，具有装配力大、装配速度快等优点。

而在液压法装配中，锥面过盈连接是一种常用的连接方式，它利用锥面和过盈配合的原理，可以实现零部件的紧固和稳定。

本文将介绍一种基于锥面过盈连接的液压法装配应用研究与实践，希望能够为相关领域的研究和实践提供一些借鉴和参考。

一、锥面过盈连接的原理和特点锥面过盈连接是一种通过锥面和过盈配合实现的连接方式。

在这种连接方式中，一端的零部件有一个锥面，另一端的零部件有一个与之相匹配的锥孔，并且外径略大于锥面。

在装配过程中，利用液压力将带有锥面的零部件插入锥孔中，通过过盈配合产生摩擦力，最终将两个零部件牢固地连接在一起。

这种连接方式具有连接强度高、装配精度高等特点。

锥面过盈连接具有以下几个特点：（1）紧固性好：通过过盈配合，可以实现较高的紧固性和稳定性，不易产生松动。

（2）承载能力大：由于锥面过盈连接的牢固性，能够承受较大的扭矩和径向载荷。

（3）装配速度快：利用液压力进行装配，可以实现较快的装配速度，提高生产效率。

（4）装配力大：液压法装配可以提供较大的装配力，满足一些对装配力要求较高的组件。

1. 锥面过盈连接液压法装配的原理分析在进行锥面过盈连接液压法装配时，需要考虑以下几个因素：（1）过盈配合的设计和选择：需要根据连接零部件的尺寸和要求，选择合适的过盈量和设计合适的过盈配合，保证连接的牢固性和稳定性。

（2）液压装配参数的确定：需要确定液压力和装配速度等参数，保证装配过程的稳定和安全。

（3）装配过程的控制：需要通过液压控制系统对装配过程进行控制，保证装配的准确性和一致性。

为了进一步提高锥面过盈连接液压法装配的效率和质量，可以进行以下优化研究：（1）液压系统的优化：通过优化液压系统的结构和参数，提高液压力的稳定性和精度。

（2）装配工艺的优化：通过优化装配工艺和步骤，提高装配速度和精度，降低装配成本。

[最新]液压系统装配工艺规程

液压系统装配工艺规程1.总则1.1本规程适用于产品液压系统装配作业。

1.2本规程由工艺部门负责编制、管理、归档。

2. 安装前准备2.1图纸技术资料的准备设备的液压系统图，电气原理图，管道布置图，液压元件，辅件及管件清单和有关样本等要备齐，并在安装前对其内容和要求都应熟悉了解。

2.2物资的准备按液压系统图和元件清单，由仓库领出液压元件等物资，领用时注意质量。

凡有破损和缺件的液压元件和压扁的管子，均不应领出。

压力表领出后应经校验，避免产生调试误差。

2.3元件和管件质量检查液压元件性能和管件的质量直接关系到系统工作的可靠性和稳定性，故在安装以前应要再次检验质量。

2.3.1外观检查与要求液压元件：1）领出的液压元件型号，规格必须与清单一致；2）查明液压元件保管期是否过长，若过长要注意元件内部密封件的老化程度；3）元件上的调节螺钉，手轮，锁紧螺母等应完整无损；4）检查液压元件所附带的密封件外观质量是否符合要求；5）板式连接元件，阀安装底板的连接平面应平整，其沟槽不应有飞边、毛刺、棱角、不许有碰磕凹痕；6）螺纹连接件的连接口处不准有毛刺和碰磕凹痕；7）检查油口道内是否清洁，特别是铸造孔的毛坯面；8）电磁阀的电磁铁应工作正常；9）各液压元件上相配的附件必须齐全；10）油箱内部不准有锈蚀，附件应齐全，安装前应清洗干净。

管子和管接头1）管子的钢号、通经、壁厚和接头的型号规格及加工质量都要符合设计规定，所用管子有下列情况之一者，不准使用：内外壁面已腐蚀或显著变色；有伤口裂痕；表面凹入；表面有离层或结疤。

2）所用接头（包括软管接头）若有下列情况之一者，不准使用：螺纹和O型圈沟槽棱角有伤痕，毛刺或断丝扣等；接头体与螺母配合松动或卡涩。

2.3.2液压元件拆洗系统中安装的液压元件如在运输中或库存时不慎以致内部受污染，或库存时间过长密封件自然老化，势必将造成系统故障，因此，在元件安装前应根据情况进行拆洗，如有条件，应进行测试。

液压系统装配规范

3.用清洗剂或煤油清洗密封表面及O型圈，确保无油污、灰尘等污物，保证其清洁度；4.在O型圈上涂适量润滑脂（也可以不涂，但是要确保O型圈不脱落且恰好镶嵌在O型槽内），将O型圈压到零部件的沟槽内，保证O型圈与沟槽紧密贴合；5.安装时，不可使用尖锐工具；6.安装完成后不允许O型密封圈有错位、折皱、扭曲、划伤和装反的现象存在。

7.带O型密封圈的油管接头安装时，首先检查O型圈有无老化、裂痕等缺陷，若有更换O 型圈，安装时注意将接头对正，将带O型密封圈连接部分压入后将螺帽扭紧，扭紧力矩严格按照工艺要求，力矩确认后用记号笔作标记。

三、软管装配规范1、装配软管前注意查看软管的接头处是否有可视异物，装配时力矩要求按照接头型号进行紧固。

2、各软管路的排列要整齐，不得与其他零部件产生干涉现象，不得有扭转现象。

并要便于液压系统的调整和维修。

3、管路要在适当位置进行固定，橡胶管路不得直接与金属件接触磨损，必要时用胶皮垫做好防护。

4、安装软管时，切勿让其扭歪，否则当受压时会破坏胶管或令联接处松脱（如图1）。

为避免胶管被破坏及流量受限制，胶管弯曲半径应尽可能加大（如图2）。

当安装直管时，应预留松位，使其受压移动时不致被拉紧甚至拉断（如图3）。

图1 图2 图35、其它形式软管的装配要求：1）两端均为可转螺母的软管：一般情况下与软管相连的接头端面均有密封圈，用润滑脂粘牢，软管两端的螺母均先拧上后，注意软管走向，将软管理顺，再用手紧固两端螺母，手紧不动后，再用相应规格的扳手紧固至规定扭矩；编制（日期）校对（日期）审核（日期）标准化（日期）标记处数文件更改号签字日期正确的安装方式福田雷沃重工雷沃挖掘机事业部液压系统装配规范T-2992-0004 共6页第4页四、法兰紧固规范1、对开法兰的紧固作业规范1）装配前确认O 型圈是否已经正确装入； 2）要确认安装面上无伤痕、磕碰、异物； 3）安装时，不要使O 型圈在对面产生摩擦； 4）使法兰靠紧内侧区最小间隙；5）紧固以及力矩校核顺序如右图：○1○1 ○2○2 ○3○3 ○4○4 ○5○5。

液压系统安装工艺要求

液压系统安装工艺规定1使用范围:合用于特种设备液压系统安装2作业条件:3本作业应在晴好旳天气状况下进行, 风力不小于5级、雷、雨、雪、雾等恶劣天气时, 严禁作业。

4作业人员5作业人员2人一组, 配合作业。

经专业培训并考试合格。

作业人员应有岗位合格证。

5.1安全注意事项及危险控制措施:5.2安全注意事项5.3在清洗接头件时, 应将汽油远离火源, 并在清洗过程中严禁吸烟。

5.4危险点控制措施作业环节及规定:液压元件构成:各液压元件之间由管道、接头和集成阀块等零部件有机地连接成一种完整旳液压系统。

因此, 液压管道安装与否对旳、牢固、可靠和整洁, 将对液压系统工作性能有着重要旳影响。

6.1液压管道安装规定管道安装质量旳好坏是关系到液压系统工作性能与否正常旳关键之一, 管路上应尽量按使用阐明书旳图纸连接。

并合理旳配置管夹及支架。

a 安装时对已经酸洗过旳管子还要用气吹净。

b安装时对管子接头、法兰件都要进行质量检查, 发既有缺陷旳接头或法兰件不准使用, 应更换, 并用煤油清洗和用气吹净。

c安装时要精心检查密封件质量, 不合规定旳密封件不准使用。

安装密封件时要注意唇口方向, 并仔细安装, 切勿划伤或破损密封件, 更不能漏装。

d各管子接头连接要牢固, 各结合面密封要严密, 不准有外漏。

e压力油管安装必须牢固、可靠和稳定。

高压软管安装规定a检查软管质量。

要查明软管通径和成套软管旳规格尺寸与否符合安装规定；检查胶管内外径表面与否有脱胶、老化、破损等缺陷, 有严重缺陷旳不准使用。

b 按使用阐明书旳液压图进行安装。

管接头安装规定a按照使用阐明书旳液压图进行安装管接头。

b 检查管接头旳质量, 发既有缺陷（如端面加工不平）应更换。

c 接头用煤油清洗, 并用气吹净。

d接头体拧入油路板或阀体之前, 将接头体旳螺纹清洗洁净, 涂上密封胶或用聚四氟乙烯塑料带顺螺纹旋向缠上, 以提高密封性, 防止接头处漏油。

但要注意, 密封带旳缠向必须顺着螺纹旋向, 一般1-2圈。

液压油缸装配工艺流程

液压油缸装配工艺流程
《液压油缸装配工艺流程》
液压油缸作为工业领域常用的执行元件，其装配工艺流程尤为重要。

正确的装配工艺能够保证油缸的性能和可靠性，同时也能提高生产效率。

下面将介绍液压油缸的装配工艺流程。

1. 零部件准备：首先，将油缸的各个零部件进行清洁处理，确保零部件的表面光滑且无杂质。

同时，检查零部件的尺寸和质量，确保其符合设计要求。

2. 安装密封件：在装配过程中，首先需要安装密封件。

密封件的安装位置和方式需按照设计要求进行，这样可以确保油缸有较好的密封性能。

3. 装配活塞杆：接着，将活塞杆安装到油缸内，并确保其与密封件之间的配合良好。

活塞杆的摩擦力和密封性能对油缸的工作性能影响较大，因此需要特别注意。

4. 安装阀块和管路：根据设计要求，安装阀块和管路，确保液压系统的正常工作。

阀块和管路的安装位置要准确无误，连接处需严密，以防漏油和压力损失。

5. 装配油箱和液压泵：最后，将油箱和液压泵安装到液压系统中，并进行相关管路的连接和调试工作。

此时需要特别注意油液的清洁度和泵的正常工作，以确保整个液压系统的稳定性和可靠性。

通过以上步骤的装配工艺流程，可以保证液压油缸的性能和可靠性，提高其在工业生产中的应用价值。

同时，实施良好的装配工艺流程还能够提高生产效率，降低生产成本，为工业生产带来更多的效益。

液压系统组装工艺要点

液压系统组装工艺1.一般条例·应在系统的制高点设置排气口·所有重量超过15kg的元件﹑部件﹑台架和设备，必须能方便的起吊，为此需装设起吊设备。

·应明确所制造的液压系统在投入工作运行时，油液应达到的清洁度等级。

·油箱﹑泵站﹑阀块﹑阀架﹑蓄能器和冷却器架的安装，管道的最终安装，必须在一个清洁的室内进行。

近旁不允许进行喷砂﹑打磨等环境污染作业。

·实用的液压元件内部清洁度都应符合各类液压元件清洁度等级标准，如购入元件无清洁度合格证，应重新清洗后方可应用。

·油箱的焊缝质量要求达到GB3323-82中Ⅱ级。

管道的焊缝质量要求达到GB3323-82中Ⅰ级或Ⅱ级。

·尽可能采用水平焊接，允许用立焊，但不允许用仰焊。

·各种液压阀的连接螺钉都应用测力矩扳手来拧紧，拧紧力矩应符合液压阀制造厂的规定。

·装配时零件间的接缝应平整，不得有明显的错边。

·系统在制造完后要进行耐压实验，循环冲洗，各分回路功能试验。

·在产品每个独立台架上的明显或适当部位，牢固地装贴上与该台架有关的液压原理图硬质标牌。

在产品的明显或适当部位,牢固地装贴每个回路的名称和各接油口的硬指标牌在各液压元件边上牢固地装贴相应于液压原理图上的液压元件的编号硬指标牌·装配完毕后的系统，其所有外露油口应用耐油塞子封口。

禁用纸张﹑棉纱﹑木塞等杂物封口。

·试验合格后的系统，其各组件﹑元件外露表面应涂耐油油漆，包括二层底漆，二层面漆。

每层油漆应涂的均匀，并在前一层漆完全干燥后再涂下一层漆。

每层底漆厚度应为30～40µm；每层面漆厚度为25～30µm。

漆膜不得有皱纹﹑流痕﹑针孔﹑起泡等缺陷。

面漆要表面丰满，色泽均匀，表面平整光滑，无伤痕和明显的机械杂质。

·油漆前产品表面必须平整。

钢铁零部件可用喷砂﹑喷丸处理表面，也可用酸洗磷化处理除锈。

液压密封件装配规程

液压密封件装配规程1 范围本标准规定了机械产品液压密封件装配的技术要求、检验规则。

2规范性引用文件GB 4863 机械制造工艺基本术语JB/T 5945 工程机械装配通用技术条件JB/T 5000.10 重型机械通用技术条件装配JB/T 5000.11 重型机械通用技术条件配管JB/T 8885-1999 液压软管组合件技术条件3术语和定义3.1 装配按规定的技术要求,将零件或部件进行配合和连接,使之成为半成品或成品的工艺过程。

3.2 装配基准装配时用来确定零件或部件在产品中的相应位置所采用的基准。

3.3 配作以已加工件为基准,加工与其相配的另一工件,或将两个(或两个以上)工件组合在一起进行加工的方法.3.4 配套将待装配产品的所有零、部件配备齐全。

3.5 部装把零件装配成部件的过程.3.6 总装把零件和部件装配在最终产品的过程。

4 技术要求4．1 一般要求4．1．1 凡待装配的零件及部件（包括外购件和外协件），必须具有检验部门的检验合格证方能进行装配。

4．1．2 凡已涂漆的零部件，在油漆干透之前，不得进行装配。

4．1．3 零部件在装配前,必须将飞边、毛刷、油污、灰尘、泥沙等杂物清除干净，其配合面及磨擦面，不允许锈蚀，划痕、碰伤及检验时所划的标记，配合面应用油（煤油、柴油、汽油）清洗，干后根据情况涂适量的润滑油（脂）。

零件的油孔、油槽应清洁畅通。

4．1．4 对于装油嘴的螺纹孔，在装配前必须提前攻出，油路在装配前必须用干燥压缩空气吹净，然后用油枪注入润滑油、脂，看是否畅通，直至见清洁润滑油、脂为止。

4．1．5 各种密封装置装配前，接触面必须兴以润滑油，毛毡圈须油浸后方可以装入，装配后注入适量机油（如设计要求干装，按设计要求执行）。

4．1．6 箱体、阀体等零件与其它零件连接处必须紧密，装配后不允许加工与内腔相通的孔。

4．1．7 装配过程中的机械加工如钻孔、攻丝等应符合机加通用技术条件的规定。

焊接应符合焊接通用技术条件的规定。

液压机械产品工艺流程图

原平恒信液压机械有限公司液压机械产品工艺流程图：
：制作或外购→检验或试验→待装入库
下料→焊接→铣削→钻削→去刺→涂漆→待装入库
锻造或下料→机械加工→表面处理→待装入库
按照液压系统工艺流程制作→独立试验→待装入库
按照电气系统要求制作→独立试验→待装入库
制作或外购→待装入库
机座装配→机架及机械传动零部件装入▲→油缸、马达等装入▲→液压泵站装入→液压管路件现场配制
→电气控制台装入→反馈电路接入→整机装配检查▲（完整性检查及动作干涉检查）
---接入电源并检查电源特性→加入液压油→加入润滑油→电机（或发动机）点动试验→检查运动正确性、机构部件及连接牢固度、整机是否有异响等→
启动整机并再次检查运动方向、速度是否符合设计要求，调整
启动整机，带负荷运转，观察记录压力表、温度、速度等数值否符合设计要求，调整
----必要时在使用地进行现场试验，工艺方法同启动及运转试验，并且对耐用性要求的特性值进行记录。

注释：上图标记中①-⑧为质量重点控制工序，●为特殊工序，▲为关键工序。

液压系统油管路的安装工艺要求

液压系统油管路的安装工艺要求一、卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

液压配管安装工艺及施工方法

液压配管安装工艺及施工方法1.引言液压配管是工业设备中常见的一种输送介质的管道系统。

正确的安装工艺和施工方法对于保证液压系统的正常运行至关重要。

本文将介绍液压配管的安装工艺和施工方法。

2.安装工艺液压配管的安装工艺包括以下几个步骤：2.1 配管设计在进行液压配管安装前，首先需要进行配管设计。

配管设计需要考虑液压系统的工作压力、介质种类、管道尺寸、管道布局等因素。

设计合理的配管方案可以提高液压系统的效率和可靠性。

2.2 材料准备在进行液压配管安装前，需要准备好所需的材料。

液压配管常用的材料包括管道、接头、密封件等。

材料的选择应符合系统的工作压力和介质要求。

2.3 准备工作在进行液压配管安装前，需要进行一些准备工作。

首先，清理管道和配件，确保其表面清洁。

其次，检查管道和配件的尺寸和质量是否符合要求。

最后，准备好所需的工具和设备。

2.4 安装过程液压配管的安装过程包括以下几个步骤：进行预装配：根据配管设计，进行管道和配件的预装配工作，确保其尺寸和连接方式正确。

进行固定和支撑：将预装配好的管道和配件固定在设备上，确保其稳固和不易移动。

进行连接：使用适当的连接方式（如焊接、螺纹连接等），将管道和配件连接起来。

连接时需要注意密封性和连接强度。

进行测试：安装完成后，需要进行压力测试和泄漏检测，确保液压系统的正常运行。

3.施工方法在进行液压配管的施工时，需要遵循以下方法：安全第一：施工人员应按照相关的安全操作规程进行施工，佩戴防护装备，确保人身安全。

严格按照图纸和规范进行施工：施工人员应准确理解配管设计图纸和施工规范，按照要求进行施工。

进行质量检查：施工过程中，应进行质量检查，确保管道和配件的质量符合要求。

记录和归档：施工完成后，应编制施工记录，并进行归档，以备后续参考。

4.总结液压配管的安装工艺和施工方法对于液压系统的正常运行至关重要。

在进行液压配管安装时，需要进行配管设计、材料准备、准备工作和安装过程，并遵循相应的施工方法。

液压系统油管路的安装工艺要求

液压系统油管路的安装工艺要求一、卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

液压管接头装配通用工艺规程

• c）待涂胶部位完全干燥后（30～50s左右）
将接头旳连接端螺纹部位涂上1243螺纹锁固密封胶，涂胶时要注意涂在连接端螺纹旳中间部位，不得涂到菱形圈上，以免损坏菱形圈，也不得涂到螺纹前端部，以免堵塞油路。
• 4.3 连接装配
• 将涂胶后旳接头体用手迅速拧入相应阀块或
油箱旳装配油口，用开口扳手预紧后,再用扭力扳手拧紧，拧紧力矩应符合表1要求。接头体必须一次装配到位，不允许将元件上全部接头体全部预紧后再用扭力扳手拧紧。
• 内表面预处理
• 油箱旳内表面预处理按如下要求进行：
• a.用铲刀清理油箱内表面旳焊渣、磷化液残
留物、颗粒。
• b.用砂布除锈，并在已除锈部位涂上磷化液，
2分钟后清理磷化液残留物。
• c.油箱内表面灰尘用低颗粒脱落旳长纤维织物
品擦除。
内表面清洗
• 油箱旳内表面清洗按如下要求进行： • a 用吸尘器吸出灰尘，颗粒等杂物。 • b 用低颗粒脱落旳长纤维织物醮清洁旳煤
油(清洁度等级不低于16/13)，清洗各处螺纹油口，并用压缩空气吹干，及时用清洁旳螺塞封堵各油口。
• c 用低颗粒脱落旳长纤维织物醮清洁旳煤
油擦洗油箱内表面，按照从上到下、从左到右、从里到外旳原则，清洗洁净。
• d.用洁净旳46#液压油中浸泡过旳面团，
按照上述清洁油箱顺序旳原则，逐一粘贴粘内表面各焊缝、孔道、角落等部位，反复操作至面团上无杂质微小灰尘和颗粒。
空气压力0.6～0.8MPa）。
• 4.1.2 液压油箱旳清洗
• 油箱旳外表清理 • 油箱旳外表面清理按如下要求进行：
• a.铲除清理盖板和其他密封接合面旳油漆，
用锉刀清理螺纹孔旳毛刺、飞边，用尖头锤清理焊渣，然后用低颗粒脱落旳长纤维纺织品拭擦各部位，并用压缩空气吹净。

液压站加工及装配工艺

钣金、焊工、钳工工艺1、按生产计划图纸，认真阅读消化后，确认相关参数如材质、规格、型号、数量等。

2、按图纸要求划线、下料、校平。

3、折弯成形并校验尺寸。

4、打磨棱边尖角毛刺。

5、焊工按图纸要求点焊，校验尺寸，保证横平竖直外形美观。

6、焊接牢固，不得有明显变形，打磨尖角毛刺及清理焊渣。

7、钳工按图要求划线、钻孔达要求、清理尖角毛刺。

8、办理零件流转卡（需填写项目名称、零件名称、材质、数量、操作者、生产日期等）、转下道工序9、车工按照〈车工操作规程〉执行注：上述各道工序可以根据实际情况灵活调整穿插进行集成块清理工艺1、将前道工序转来的集成块，轻轻放在铺有耐油橡胶垫的干净平台上。

2、按照图纸认真审查核对尺寸并检验外观是否有缺陷，保证符合图纸要求。

3、清理集成块内各死角处毛刺及残留物。

a.用带磁性的锥针反复刮挫死角尖角毛刺，逐点清理干净。

b.用和好的面团将死角处的铁销反复数次粘结干净。

c.用压缩空气将块内各部死角吹扫干净。

d.用炊烟法、吹气法或结合光柱照射法等手段检查集成块的通透性，辅助核对其正确性。

e.按要求集成块表面进行处理，保证镀层均匀无缺陷。

f.用干净的塑料布（以防污染、磕碰）包好，按照规定的工艺流程转到下一道工序。

油箱焊接及清理工艺1、按生产计划图纸要求，确认相关参数如材质、数量、规格、型号。

2、下料、校平、划线、折弯并倒坡口。

3、按图要求点焊成形并校验尺寸，确保外形美观。

4、按图要求进行满焊焊接并清理焊渣，不得渗漏。

5、用油箱充气法（肥皂水测试），注水法或煤油渗漏法（用石灰水涂刷焊缝处约10min凉干后）翻转检查油箱是否有渗漏并做好标记，然后补漏直至符合要求。

6、用不掉渣的乙烯布以及和好的面团等手段反复清理油箱各处及死角，确保内部达到液压标准NAS9级。

7、用压缩空气吹干，然后涂防护油，以防污染。

8、用干净塑料布包好，转入下一道工序。

9、焊管道时要求氩弧焊打底，电弧焊焊平。

如都用氩弧焊时必须作探伤检测。

油缸装配工艺规范

油缸装配工艺规范受控状态：有效性：日期：●目的：制定本工艺规范（作业指导书），使液压油缸装配作业符合规定要求，进一步提升产品质量、稳定性，促进规范化、效益化。

●适用范围：本工艺规范（作业指导书）规定了液压油缸的检查、装配以及试验技术要求，适用于公司生产各类液压油缸的装配作业。

●职责：工艺负责本文件的创建，技术、工艺、品管、装配负责维护、更新。

●基本要求：产品必须严格按照设计、工艺要求及本规范和与产品有关的标准规定进行装配，装配时应保证产品装配质量。

●检验标准：凡本公司制造的零部件，必须经检验部门检验合格，外购件、外协件应有合格证或证明其合格的文件，并经检验部门验收合格后，由仓库统一记录相应来、去信息，方可进行装配。

修改记录1.装配场地与环境：油缸装配应在专门的工作间或装配区内进行，装配环境必须清洁，所占车间生产面积尽可能小，力争单位面积具有最大生产率。

应远离风口、粉尘、切削加工区，空气清新、无灰尘、无噪音；避免强光直射。

2.装配工装治具设备：装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及专用基本设备：清洗机、试压机、风管、装配工作台（应铺设耐油橡胶板或铝板，避免零件产生碰撞伤与划痕，应配置零件安装架或安装筐）。

除配备常用工具（内六角、开口扳手、钩头扳手）外，应配备一些专用工具如力矩扳手，铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。

装配间吊装尽量使用吊装带，不用钢丝绳或麻绳，前者容易碰伤零件或器具，后者容易产生丝屑影响零件清洁度。

吊装带严格分清属性及使用范围，吊装关键件、清洁的要求严格零件时，必须用干净、清洁的专用吊装带，使用完毕后防护防污妥善保管。

3.作业职责：应特别重视文明生产，工作有序，文明操作，堆放有序，工具摆放整齐，零件、产品存放有序，每天必须保证地面清洁，保持地面原色。

4.装配前准备：装配组织者必须根据装配图纸、操作技术规程，按规定的顺序及步骤进行装配作业，严格遵守工艺纪律。
