测电笔的工作原理

验电笔的工作原理

验电笔的工作原理是：当测试带电体时，测试者用手触及验电笔后端的金属挂钩或金属片，此时验电笔端、氖泡、电阻、人体和大地形成回路。

当被测物体带电时，电流便通过回路，使氖泡起辉；如果氖泡不亮，则表明该物体不带电。

测试者即使穿上绝缘鞋或站在绝缘物上，也可认为形成了回路，因为绝缘物的漏电和人体与大地之间的电容电流足以使氖泡起辉。

只要带电体与大地之间存在一定的电位差（通常在60伏以上），验电笔就会发出辉光。

若是交流电，氖泡两极发光；若是直流电，则只有一极发光。

使用低压验电笔（试电笔）应注意以下事项：（1）测试前应在带电体上进行校核，确认验电笔良好，以防作出错误判断。

（2）使用验电笔时，最好穿上绝缘鞋。

（3）避免在光线明亮的方向观察氖泡是否起辉，以免因看不清而误判。

（4）有些设备，特别是测试仪表，往往因感应而带电。

此外，某些金属外皮也有感应电。

在这些情况下，用验电笔测试有电，不能作为存在触电危险的依据。

因此，还必须采用其他方法（例如用万用表测量）确认其是否真正带电。

在使用测电笔时，用手接触笔尾的金属体，笔尖接触火线，测电笔氖管立即发出桔红色的光。

氖管是装有两个电极的小玻璃管，管内充有低压的氖气。

当两极间电压增大到一定值时(称作起辉电压)管内气体导电，发生了美丽的辉光放电现象。

辉光放电的特点是电流小，温度不高，在正常辉光放电时，其电压不随电流变化，一般起辉电压在60-90伏。

当人正在使用测电笔时，电源的火线同笔尖接触。

实际上即使我们穿皮鞋、塑料底鞋，甚至脚底下踩一块塑料布也能看到氖管发光。

这是因为人体和大地之间，等效于存在一个电容。

电容器不能使直流电通过，但对交流电是产生一定阻碍作用。

人体和大地之间的电容对每秒50Hz的交流电虽然产生很大阻碍作用，但仍然能使回路中产生30μA左右的电流，而使氖管发光，当然如果人在远离地面和墙壁的空中去测试，测电笔中的氖管就不会发光了。

1、用测电笔判断导体是否接在火线上，分为两种情况：人站在绝缘物上测；人直接接地测。

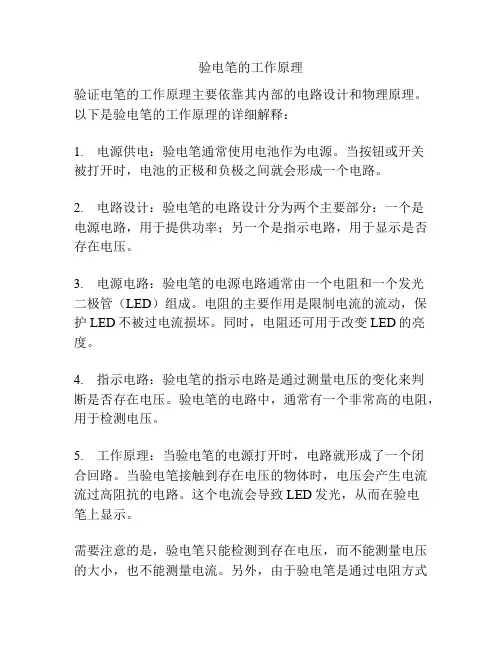

验电笔的工作原理

验电笔的工作原理
验证电笔的工作原理主要依靠其内部的电路设计和物理原理。

以下是验电笔的工作原理的详细解释：
1.电源供电：验电笔通常使用电池作为电源。

当按钮或开关
被打开时，电池的正极和负极之间就会形成一个电路。

2.电路设计：验电笔的电路设计分为两个主要部分：一个是
电源电路，用于提供功率；另一个是指示电路，用于显示是否存在电压。

3.电源电路：验电笔的电源电路通常由一个电阻和一个发光
二极管（LED）组成。

电阻的主要作用是限制电流的流动，保护LED不被过电流损坏。

同时，电阻还可用于改变LED的亮度。

4.指示电路：验电笔的指示电路是通过测量电压的变化来判
断是否存在电压。

验电笔的电路中，通常有一个非常高的电阻，用于检测电压。

5.工作原理：当验电笔的电源打开时，电路就形成了一个闭
合回路。

当验电笔接触到存在电压的物体时，电压会产生电流流过高阻抗的电路。

这个电流会导致LED发光，从而在验电
笔上显示。

需要注意的是，验电笔只能检测到存在电压，而不能测量电压的大小，也不能测量电流。

另外，由于验电笔是通过电阻方式
工作的，所以在高阻抗的电路上可能无法正常显示。

因此，在使用验电笔时，需要根据具体情况选择合适的工具。

十大试电笔的工作原理

十大试电笔的工作原理
试电笔是一种常用的电工工具，用于测试电路是否有电或者确定导线是否接通。

以下是十大试电笔的工作原理：
1. 静电斥力原理：试电笔中的探头接触到带电物体时，其产生的电荷与带电物体的电荷发生静电斥力作用，从而使试电笔发出声音或者闪烁灯光。

2. 电流感应原理：试电笔中的探头接触到电流通过的导线时，导线周围产生的磁场感应到试电笔中的线圈，这种感应作用使得试电笔发出声音或闪烁灯光。

3. 电阻检测原理：试电笔中的电路根据电阻值的不同会发出不同的声音或灯光信号，可以通过这种方式检测电路中的电阻大小。

4. 电压检测原理：试电笔能够检测到电路中的电压，当探头接触到带电部分时，试电笔会产生相应的声音或者灯光。

5. 电阻容抗原理：通过测量电路中的电阻、电容或者电感等元件的数值，试电笔可以判断电路的工作状态。

6. 电场感应原理：当试电笔的电极接近电场时，电极会感应到电场的变化从而发出相应的声音或灯光信号。

7. 电磁感应原理：试电笔中的线圈会感应到电磁场的存在，并根据电磁场的强度发出声音或者灯光信号。

8. 电势差检测原理：试电笔根据电路中不同部位的电势差的变化来判断电路是否正常。

9. 开关检测原理：试电笔能够检测到电路中的开关状态，当开关闭合时，试电笔会产生相应的声音或灯光。

10. 电源检测原理：试电笔可以检测到电源中的电压是否正常，如果电源电压低于或高于正常范围，试电笔会发出警告信号。

感应测电笔原理

感应测电笔原理感应测电笔是一种常用的电工工具，它可以用来检测电路中的电压，帮助电工们快速准确地定位故障。

那么，感应测电笔是如何工作的呢？接下来，我们将介绍感应测电笔的原理及其工作过程。

感应测电笔的原理是基于感应电磁场的现象。

当感应测电笔靠近带电体时，它会受到电场的影响，从而产生电流。

这个电流会使感应测电笔发出声音或发光，以提示用户电路中是否存在电压。

感应测电笔内部通常包含一个天线和一个检测电路。

天线用来接收电场的影响，而检测电路则用来放大和处理接收到的信号。

当感应测电笔靠近带电体时，电场的影响会导致天线中产生感应电流，这个电流经过检测电路放大后，就可以驱动声音或发光装置。

感应测电笔的工作过程可以分为以下几个步骤，首先，当感应测电笔靠近带电体时，天线接收到电场的影响，产生感应电流；其次，感应电流经过检测电路放大处理后，驱动声音或发光装置发出信号；最后，用户根据声音或发光信号来判断电路中是否存在电压，从而定位故障或进行其他操作。

总的来说，感应测电笔利用电磁感应的原理，通过检测电路放大处理感应电流，来提示用户电路中是否存在电压。

它在电工维修、电路检测等方面起着非常重要的作用，为电工工作提供了便利和高效性。

在使用感应测电笔时，需要注意安全问题。

首先，要确保感应测电笔的使用环境安全，避免触电或其他意外事故的发生；其次，要正确使用感应测电笔，遵循操作规程，避免误操作导致不必要的损失；最后，要定期检查感应测电笔的工作状态，确保其正常使用。

总之，感应测电笔是一种基于电磁感应原理的电工工具，它通过检测电路放大处理感应电流，来提示用户电路中是否存在电压。

在使用时，需要注意安全问题，并严格遵循操作规程。

感应测电笔的出现，为电工工作提供了便利和高效性，成为电工们不可或缺的好帮手。

测电笔的使用

测电笔的使用
(4)在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔的氖泡能否正常发光，能正常发光，才能使用。 (5)在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光（或不发光），必要时可用另一只手遮挡光线仔细判别。千万不要造成误判，将氖泡发光判断为不发光，而将有电判断为无电。
测电笔的使用
此外，电笔是用来检查测量低压导体和电气设备外壳是否带电的一种常用工具。试电笔常做成钢笔式结构或小型螺丝刀结构。它的前端是金属探头，后部塑料外壳内装有氖泡、安全电阻和弹簧，笔尾端有金属端盖或钢笔型金属挂鼻，作为使用时手必须触及的金属部分。
测电笔的使用
2、测电笔的分类和使用：测电笔分钢笔式和螺丝刀式两种使用时注意手指必须接触金属笔掛（钢笔式）或测电笔顶部的金属螺钉（螺丝刀式），使电流由被测带电体经测电笔和人体与大地构成回路。只要被测带电体与大地之间电压超过60V 时，氖管就会起辉发光。
测电笔的使用ຫໍສະໝຸດ 测电笔的使用1、电笔的作用检验电路通电是否良好的工具，电笔的原理是电流流过电笔中的稀有气体，就会发出有颜色的光。测电时要用手摸电笔尾部，因为这样才能形成电路，电流从电笔一端流入，经过稀有气体，到达尾部，然后电流经过人体流到地下。如果不碰，那么电流就没法从电笔直接流到下了。当然，这个电流是很小的，不会造成伤害，稀有气体电阻是很大的。
测电笔的使用
螺丝刀式测电笔
钢笔式测电笔
测电笔的使用
3、使用试电笔时，应注意以下事项： (1)使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无受潮或进水，检查合格后才能使用。 (2)使用试电笔时，不能用手触及试电笔前端的金属探头，这样做会造成人身触电事故。 (3)使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电，这是十分危险的。

低压验电笔的使用方法

低压验电笔的使用方法低压验电笔的使用方法一、介绍低压验电笔是一种常用的电工工具，用于检测低压电路中的电压是否存在。

本文将详细介绍低压验电笔的使用方法，包括验电笔的基本原理、注意事项以及实际操作步骤等内容。

二、验电笔的基本原理低压验电笔的原理是利用感应原理检测电压的存在。

验电笔的主要部件包括感应弯曲管、指示灯和手柄等。

1、感应弯曲管：感应弯曲管是验电笔的核心部件，它是由导电材料制成的细管状结构。

当感应弯曲管接触到带电体时，由于电场的作用，感应弯曲管会产生弯曲，从而触碰到感应弯曲管两端的电极，使电压流过导电材料，进而使指示灯亮起。

2、指示灯：验电笔配备有指示灯，用于显示电压的存在。

当感应弯曲管弯曲触碰到电极时，电流会通过指示灯，使其亮起，表示电压存在。

3、手柄：验电笔的手柄部分通常由绝缘材料制成，用于提供安全的操作环境，防止电触点对用户造成伤害。

三、注意事项在使用低压验电笔之前，需要注意以下事项：1、确保验电笔的完好无损，无断线、破损等情况。

2、验电笔的工作电压必须符合待测电路的电压范围。

低压验电笔通常适用于电压在0-500V范围内的电路。

3、在使用验电笔之前，需要对电路进行必要的断电操作，并使用万用表等其他工具进行二次确认。

4、在验电过程中，应该避免接触高压部分，以免发生触电事故。

5、验电笔应存放在干燥、通风的地方，远离水源和易燃物。

四、操作步骤以下是低压验电笔的操作步骤：1、确保待测电路已断电，并使用万用表等工具进行确认。

2、握住验电笔的手柄，将验电笔的感应弯曲管靠近待测电路。

3、缓慢移动验电笔，观察指示灯是否亮起。

如指示灯亮起，则表示当前位置存在电压。

4、如需要检测多个位置，可依次移动验电笔进行测量，直到全部位置检测完毕。

5、测量完成后，确认所有操作已经完毕后，断开待测电路，并将验电笔放置在安全的位置。

附件：本文档未涉及附件。

法律名词及注释：本文档未涉及法律名词及注释。

测电笔原理及其使用说明

测电笔原理及其使用说明测电笔是一种用于检测电路是否通电以及判断导体是否带电的工具。

它广泛应用于电工、电气工程师和家庭维修等领域。

测电笔的原理是基于电接触检测，简单来说，当测电笔的电极接触带电体时会发出声音或发出光亮的信号。

测电笔的主要组成部分包括手柄、电极和电源。

使用测电笔的步骤如下：1.先检查测电笔的电源是否正常。

通常测电笔使用的是干电池，确保电池充足。

检查电极是否完好无损。

2.手握测电笔手柄，将电极部分接触待测导体。

在接触时，如果导体带电，测电笔会发出声音或发出亮光，表示电路通电或导体带电。

3.如果待测对象是导线或插头，可以将电极插入插座的触点或导线端口。

如果测电笔发出声音或发光，表示插头或导线带电或电路通电。

4.测量插座时，将电极插入插座的孔中，如果测电笔发出声音或发光，表示插座带电或电路通电。

5.在使用过程中，要保持手柄和电极干燥，避免触电和影响仪器的精度。

除了通电或带电情况，测电笔还可以用来检测导线断路或短路。

在进行这些检测时，需要将电极与两个导线的触点进行接触，然后观察测电笔的声音或亮光情况。

如果测电笔没有声音或亮光，表示导线之间存在断路；如果测电笔发出连续的声音或亮光，表示导线之间存在短路。

测电笔的使用注意事项如下：1.在使用测电笔之前，需要确保手柄和电极干燥，以防触电或影响测量精度。

2.测电笔只能用于低电压（如家用电路、电池），不能用于高电压或高功率电路的测量，以免造成安全事故。

3.在进行测量时，应先关闭电源，确保安全。

在接触待测导体时，要小心避免触碰其他导体，以免发生电击。

4.在进行测量时，应保持手柄和电极与身体或其他导体保持距离，以免误操作导致伤害。

5.在使用测电笔时，应仔细阅读产品说明书，按照说明进行正确的操作，以免误报或误判。

总之，测电笔是一种便于快速检测电路通电和导体带电的工具。

通过正确的使用和注意事项，可以确保测量结果的准确性和人身安全。

测电笔的工作原理
电笔是一种用于测试电路是否通电的工具，其工作原理基于电流的导电性原理。

它由一个金属探针、一个灯泡和一个开关组成。

当电源通电时，电流会通过金属探针流过电路。

这时，电流会从金属探针流向灯泡，灯泡就会亮起来。

这是因为电流通过灯泡时，灯丝内会产生热量并发光。

当电源断开时，电流无法通过金属探针流过电路，灯泡就不会亮起来。

这是因为没有电流通过灯泡内的灯丝，灯丝不会产生热量和光线。

通过开关，我们可以控制电流是否能够通过金属探针流过电路。

当开关处于闭合状态时，电流可以通过金属探针，灯泡会亮起来。

当开关处于断开状态时，电流无法通过金属探针，灯泡不会亮起来。

电笔利用了这个原理，通过检测灯泡的亮灭来判断电路是否通电。

当电笔的探针接触到有电流的部分时，灯泡会亮起来，表示电路通电。

当探针接触到没有电流的部分时，灯泡不会亮起来，表示电路不通电。

总结起来，电笔的工作原理是通过探针接触电路，然后灯泡的状态来判断电路是否通电。

这种简单而有效的设计使得测电笔成为了电工、维修人员以及普通人们日常使用的重要工具之一。

试电笔的工作原理

试电笔的工作原理试电笔是一种常见的电工工具，用于检测电路中是否有电压。

它通常由一个手柄和一个金属探针组成，通过触碰电路来检测电压的存在。

试电笔的工作原理涉及到电路的基本原理和电压检测技术，下面我们来详细介绍一下试电笔的工作原理。

首先，试电笔的手柄部分通常包含一个电池和一个指示灯。

当试电笔接通电路并检测到电压时，指示灯会亮起，从而告诉使用者电路中存在电压。

这个指示灯的亮起是通过手柄内部的电路来实现的，接下来我们将详细介绍试电笔内部的电路结构。

试电笔的手柄内部含有一个电路板，上面包含了一些电子元件，比如电阻、电容和半导体器件等。

其中最重要的部分是一个称为“电压检测芯片”的器件，它是试电笔能够检测电压的关键。

电压检测芯片是一种集成电路，内部包含了一些传感器和放大器，能够感知电路中的电压并将其放大，从而驱动指示灯亮起。

当试电笔的金属探针接触到电路中的导电部分时，电压检测芯片会感知到电压的存在，并将其放大。

放大后的信号会驱动指示灯亮起，从而告诉使用者电路中存在电压。

这个过程是非常快速的，通常只需要几毫秒的时间就能完成电压的检测和指示。

除了指示灯，一些试电笔还会配备蜂鸣器，当电压检测到时会发出蜂鸣声，这样即使在光线不足的环境下，使用者也能够清楚地知道电路中存在电压。

蜂鸣器的工作原理和指示灯类似，都是通过电压检测芯片来实现的。

总的来说，试电笔的工作原理是基于电压检测芯片的电路结构，通过感知电路中的电压并将其放大，驱动指示灯或蜂鸣器来告诉使用者电路中是否存在电压。

这种工作原理使得试电笔成为了电工工作中不可或缺的工具，能够快速、准确地检测电路中的电压，保障电工的安全工作。

除了基本的电压检测功能，一些高级的试电笔还具有其他功能，比如能够检测电路中的极性、频率和电阻等。

这些功能是通过在电路中增加额外的传感器和电子元件来实现的，使得试电笔的功能更加丰富，能够满足不同电工工作的需求。

总之，试电笔是一种基于电路原理和电压检测技术的电工工具，通过感知电路中的电压并将其放大，驱动指示灯或蜂鸣器来告诉使用者电路中是否存在电压。

物理测电笔的原理

物理测电笔的原理物理测电笔是一种用来检测电路中电流的工具。

它通常由一个绝缘外壳、电池和一个指示灯组成。

当物理测电笔靠近电路中的导线时，指示灯会亮起，表示电路中存在电流。

物理测电笔的工作原理是基于电磁感应的原理。

根据法拉第电磁感应定律，当导线中有电流通过时，会产生一个磁场。

这个磁场会与物理测电笔中的感应线圈相互作用。

当感应线圈处于磁场中时，会感应出一个电流，这个电流会通过指示灯，使其亮起。

具体来说，物理测电笔是由一个金属探针和一个感应线圈组成的。

当探针靠近电路中的导线时，导线中的电流会通过感应线圈，从而产生一个磁场。

这个磁场会引起感应线圈中的电流，进而使指示灯亮起。

而当探针离开导线时，电流会停止通过感应线圈，指示灯也会熄灭。

物理测电笔的工作原理可以进一步解释为静电感应的原理。

当物理测电笔靠近有电荷的体系时，例如在带正电的导线附近，会产生电场。

这个电场会使感应线圈中的自由电子运动，从而产生一个电流，使指示灯亮起。

当物理测电笔远离电荷体系时，电场的作用将减弱，指示灯也会熄灭。

需要注意的是，物理测电笔只能用来检测交流电路中的电流。

这是因为交流电在导线中的电流方向是变化的，因此产生的磁场也是变化的，从而引起感应线圈中的电流。

而直流电路中的电流方向不变，因此不会产生磁场，物理测电笔也无法工作。

此外，物理测电笔的工作原理和结构设计也有一定的差异，因此在实际使用时可能会存在一定的误差。

例如，由于感应线圈的灵敏度不同，当电路中的电流较小或探针与导线距离较远时，指示灯可能无法亮起。

此外，物理测电笔的指示灯亮度可能随着电流的变化而变化，需要注意观察。

综上所述，物理测电笔利用电磁感应的原理工作，通过感应线圈感应电路中的电流，从而使指示灯亮起。

它是一种简单实用的工具，可用于检测交流电路中的电流。

但在使用时需要注意其工作原理和特点，以便正确理解和解释测量结果。

电笔测电压原理

电笔测电压原理
电笔是一种能够检测电流和电压的工具，它的工作原理基于电磁感应现象和电流流经电阻时产生的电压。

电笔的主要组成部分包括一个电源、探测电极、显示装置和一个触发开关。

当电源被接通时，电流从电源流向探测电极。

当探测电极接触到具有电压的导体时，导体中的电流会通过探测电极进入电笔。

这个电流会引起电磁感应，在电笔内部的线圈中产生一个磁场。

这个磁场会影响电笔内部的电路，使得显示装置发出声音或者亮起LED灯。

这样就可以通过声音或者灯光来指示
导体中是否有电流流过。

另外，电笔还能够检测电压。

当探测电极接触到导体时，导体中的电压会在电笔内部的电路中产生一个电压。

电笔可以通过检测这个电压的大小来判断导体中的电压大小。

总的来说，电笔的工作原理基于电磁感应和电阻中产生的电压，通过检测电流和电压的变化来指示导体中是否有电流流过或者电压的大小。

验电笔工作原理

验电笔工作原理验电笔是一种常见的电工工具，用于检测电路中是否有电流流动，以及电路中的导线是否带电。

其工作原理主要基于电磁感应和电流检测技术。

首先，我们来了解一下电磁感应的原理。

根据法拉第电磁感应定律，当导体在磁场中运动或磁场的强度发生变化时，就会在导体中产生感应电动势。

验电笔的探测头部分通常含有线圈或者电容，当这部分靠近带电体时，会受到带电体产生的电场或者磁场的影响，从而产生感应电动势。

其次，验电笔还采用了电流检测技术。

当验电笔的探测头部分接触到带电导线或者电路时，如果电路中有电流流动，就会通过探测头部分传导到验电笔内部的电路中。

验电笔内部的电路会对这个电流进行检测，并通过发光二极管或者蜂鸣器等装置发出相应的信号，以提示用户电路中是否带电。

综合上述两点，验电笔的工作原理可以总结为：当探测头部分接触到带电体或者带电导线时，通过电磁感应产生感应电动势，同时通过电流检测技术检测电路中的电流流动情况，最终通过发出光或者声音信号提示用户电路中是否带电。

在实际使用中，验电笔通常用于检测电路中的导线是否带电，以及检测电路开关、插座等设备是否正常工作。

用户只需将验电笔的探测头部分靠近待测物体，根据验电笔发出的光或者声音信号来判断电路的工作状态。

需要注意的是，验电笔只能检测交流电路，不能用于直流电路的检测。

在使用验电笔时，也需要注意一些安全事项。

首先，验电笔只能作为辅助工具来使用，不能代替正规的电路测试仪器。

其次，验电笔在使用前需要进行自检，确保其正常工作。

另外，在测试电路时，需要保持手部干燥，避免触及带电部分。

最后，在测试完毕后，需要将验电笔的探测头部分与待测物体分离，避免触电事故的发生。

总的来说，验电笔是一种便捷实用的电工工具，其工作原理基于电磁感应和电流检测技术。

通过感应电动势和电流检测，验电笔可以帮助用户快速准确地判断电路中是否带电，是电工维修和安全检测中不可或缺的工具之一。

测电笔的原理

测电笔的原理
测电笔是一种常用的电工工具，它可以用来检测电路中是否有电流流动，以及电压的大小。

测电笔的原理是基于电磁感应的原理，当测电笔的探测头接触到电路中的电流时，就会产生电磁感应，从而使测电笔发出声光信号。

测电笔的主要原理是利用电磁感应的原理。

当测电笔的探测头接触到电路中的电流时，就会产生电磁感应。

根据法拉第电磁感应定律，当导体在磁场中运动或磁场的大小发生变化时，就会在导体中产生感应电动势。

测电笔的探测头就是利用这个原理，当它接触到有电流的导线时，就会产生感应电动势，从而使测电笔发出声光信号，提示用户电路中有电流流动。

测电笔的原理还涉及到电容式和电感式两种不同的测量方式。

电容式测电笔是利用电容器的原理，当测电笔的探测头接触到有电压的导线时，就会产生电容器的充放电过程，从而使测电笔发出声光信号。

而电感式测电笔则是利用电感的原理，当测电笔的探测头接触到有电压的导线时，就会产生电感的感应电动势，从而使测电笔发出声光信号。

总的来说，测电笔的原理是基于电磁感应的原理，通过探测头接触到电路中的电流或电压，产生相应的电磁感应或电容、电感效应，从而发出声光信号来提示用户电路中的情况。

测电笔在电工作业中具有重要的作用，可以帮助用户检测电路中是否有电流流动，以及电压的大小，是一种简单实用的电工工具。

试电笔的工作原理

试电笔的工作原理
试电笔的笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。

它的工作原理具体如下：
试电笔的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极接到笔尖，另一极串联一只高电阻后接到笔的另一端。

当氖泡的两极间电压达到一定值时，两极间便产生辉光，辉光强弱与两极间电压成正比。

当带电体对地电压大于氖泡起始的辉光电压，而将测电笔的笔尖端接触它时，另一端则通过人体接地，所以测电笔会发光。

试电笔中笔尖、笔尾、为金属材料制成，笔杆为绝缘材料制成。

使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电。

试电笔使用注意事项如下：
（1）使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无受潮或进水，检查合格后才能使用。

（2）使用试电笔时，不能用手触及试电笔前端的金属探头，这样做会造成人身触电事故。

（3）使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体和大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电，这是十分危险的。

（4）在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔的氖泡能否正常发光，能正常发光，才能使用。

（5）在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光(或不发光)，必要时可用另一只手遮挡光线仔细判别。

千万不要造成误判，将氖泡发光判断为不发光，而将有电判断为无电。

测量家用电路中的电笔原理

测量家用电路中的电笔原理
家用电路中的电笔原理是利用电路中的电流来检测电压或寻找电路断路点的一种工具。

其工作原理是利用一个带有电灯泡或发光二极管的笔形探头，其中一个极连接到被测电路的一点，另一个极通过人体形成接地，形成一个闭合的回路。

当电笔探头接触到电路的导电部分时，电流从电源通过电笔流向探头，并使得电灯泡或发光二极管发光。

通过观察发光情况或听到的声音，可以判断电路是否通电或断路。

试电笔原理

试电笔原理
被测带电体通过电笔、人体与大地之间形成的电位差超过60V以上时（不论其电位交流或直流），电笔中的氖管在电场的作用下会发出红色的光。

如下图：
R1表示人体的电阻，它的下端接了地线，表示人站在地上。

先把试电笔接向触点1，这时相当于试电笔笔尖接到零线上，试电笔两端电压为零，氖管不发光。

再把试电笔接向触点2，相当于试电笔笔尖接到相线上，加于氖管的电压超过它的起辉电压（约60V）就会发出辉光。

在使用试电笔检测导体时，电流经试电笔笔尖金属体->氖管->电阻->弹簧->尾部金属体->人体->大地，构成回路，其电流很微弱，人体与大地有60V电位差，试电笔则有辉光发出。

感应测电笔原理

感应测电笔原理
感应测电笔原理是利用电磁感应现象来检测电场的强弱。

它通常由两部分组成：感应元件和指示元件。

感应元件一般由金属棒或线圈组成，其一端与触头相连，另一端与指示元件相连。

当触头接触到电场时，电场的强弱会导致感应元件内部产生电流。

此时，感应元件就起到了探测电场的作用。

指示元件一般是一个指示灯或嗡鸣器，其电路与感应元件相连。

当感应元件产生电流时，电流会流经指示元件，使其发光或发出声音，从而告诉使用者检测到了电场。

这种感应测电笔常用于检测带有电压的电路或电器设备中的电场。

它可以帮助使用者确定电路是否存在电压，以及电压的大小。

另外，由于感应测电笔结构简单，使用方便，因此也被广泛应用在家庭维修、电工施工等领域。

电工测电笔的原理与用途

电工测电笔的原理与用途
测电笔是广大经常使用的工具之一，用来判别物体是否带电。

它的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极接到笔尖，另一极串联一只高电阻后接到笔的另一端。

当氖泡的两极间电压达到一定值时，两极间便产生辉光，辉光强弱与两极间电压成正比。

当带电体对地电压大于氖泡起始的辉光电压，而将测电笔的笔接触它时，另一端则通过人体接地，所以测电笔会发光。

测电笔中电阻的作用是用来限制流过人体的电流，以免发生危险。

测电笔除了可以判断物体是否带电外，还有以下几个用途：
1、可以用来进行低压核相，测量线路中任何导线之间是否同相或异相。

具体方法是：站在一个与大地绝缘的物体上，双手各执一支测电笔，然后在待测的两根导线上进行测试，如果两根测电笔发光很亮，则这两根导线为异相；反之，则为同相，它是利用测电笔中氖泡两极间电压差值与其发光强弱成正比的原理来进行判别的。

2、可以用来判别交流电和直流电。

在用测电笔进行测试时，如果测电笔氖泡中的两个极都发光，就是交流电；如果两个极中只有一个极发光，则是直流电。

3、可以判断直流电的正、负极。

将测电笔接在直流电路中测试，氖泡发亮的那一极就是负极，不发亮的一极是正极。

4、可用来判断直流是否接地。

在对地绝缘的直流系统中，可站在地上用测电笔接触直流系统中的正极或负极，如果测电笔氖泡不亮，则没有接地现象。

如果氖泡发亮，则说明有接地现象，其发亮如在笔，则说明为正极接地。

如发亮在手指端，则为负极接地。

但是必须指出的是在带有接地监察的直流系统中，不可采用此方法判断直流系统是否发生接地。

1。
