shell气化工艺
Shell煤气化技术
Shell煤气化技术吴迎(中国五环化学工程公司，武汉 430079) 2006-08-041 概述谢尔粉煤加压气化工艺(简称Shell煤气化工艺)，是荷兰壳牌公司开发的一种先进的煤气化技术，与先进的德士古(Texaco)水煤浆加压气化技术相比，Shell煤气化具有对煤质要求低，合成气中有效组分 (CO+H2>90％)含量高，原煤和氧气消耗低，环境污染小和运行费用低等特点，已成为近年来国内外设计单位和生产厂家首选的气化工艺。
我国正在设计和建设中的洞庭氮肥厂、柳州化学工业公司等厂家，已将该技术应用于合成氨生产。
湖北化肥厂和安庆化肥厂也准备将该技术用于本厂的“油改煤”制氨流程。
湖北双环科技股份有限公司引进Shell公司基础设计，由我院做工程设计，正在建设规模为800t／d(相当于20万t／a)的工业示范装置，即将投运。
Shell煤气化技术是我国建设大型煤化工项目或中氮肥改造的主要方向。
Shell工艺虽属先进，但投资偏高，一般企业不易接受，建议尽快实现关键技术和设备的国产化。
2 Shell煤气化工艺原理、技术特点及主要设备2.1 Shell煤气化工艺原理Shell煤气化过程是在高温高压下进行的，Shell煤气化属气流床气化。
粉煤、氧气及水蒸汽在加压条件下并流进入气化炉，在极为短暂的时间(3～10s)内，完成升温、挥发分脱除、裂解、燃烧及转化等一系列物理和化学过程，其工艺流程如图1所示，气化工艺指标如表1所示。
2.2 技术特点a.煤种适应性广。
从无烟煤、烟煤、褐煤到石油焦化均可气化，对煤的灰熔融性适应范围宽，即使高灰分、高水分、高含硫量的煤种也同样适应。
b.气化温度约1 600℃，碳转化率高达99％以上，产品气体洁净，不含重烃，甲烷含量低，煤气中有效气体(CO+H2)高达90％以上。
c.氧耗低，单炉生产能力大。
氧气消耗低，比水煤浆气化工艺低15％～25％，因而配套的空分装置投资相对降低；目前已投入运转的单炉气化压力3.0MPa，日处理煤量已达2000t，因此，单炉生产能力大，目前更大规模的装置正在工业化。
SHELL气化培训课件介绍
全员培训手册
第五讲
大唐国际锡林郭勒盟煤化工项目筹备处
生产准备工作办公室组织编制
目 录
第一章 SHELL 气化介绍 .............................................................................................................. 1 1.1 SHELL（壳牌）工艺介绍 ............................................................................................. 1 1.1.1 概述 ................................................................................................................... 1 1.1.2 主要反应方程式 ............................................................................................... 2 1.1.3 环境方面 ........................................................................................................... 3 1.2 壳牌煤气化工艺(SCGP) ............................................................................................... 3 1.2.1 概述 .........
壳牌煤气化技术
激冷气压缩机 火炬 蒸汽喷射器 热风炉 补充水 J1601
洗涤塔
合成气出界区
1700单元
P-1601A/B 水
1700单元 初步水处理系统工艺流程简图
1600/1700 3000/3100 3100
V-1702
8
N2 1600
酸
V-1704
煤粉
煤粉储仓 V1201A/B
煤粉仓装 料袋滤器
S1201A/B
煤粉锁斗 V1204A/B
煤粉给料仓 V1205A/B
气化炉煤烧嘴
1300单元 气化、急冷及冷却系统流程简图
汽包V-1304 锅炉给水
激
合 中压过热蒸汽
冷成
中压
强制
循环
水泵
蒸汽
P-1301A/B/C 氧气
煤粉
管气
激冷
气 冷却 化 气器
激冷气
水
灰 酸 U1700
滤饼
1100单元 磨煤及干燥系统流程简图
碎煤仓 V1101A/B
煤粉袋式过滤器 S1103A/B
石灰石仓 V1103
称重给煤机 X1101A/B
磨煤机 A1101A/B
粉煤到 V1201A/B
循环风机 K1102A/B
放空
热风炉 F1101A/B
1200单元 煤粉加压及输送系统流程简图
SHELL煤气化技术在国内应用情况简介
2001年湖北双环科技股份有限公司为国内第 一家与壳牌签订SCGP技术许可合同，至今已签订 19个合同、23套SCGP气化工艺。主要用于大型化 肥企业进行氮肥原料及动力结构调整改造，即采 用大型气流床粉煤气化工艺，替代油气化和小型 固定床无烟块煤气化工艺，生产合成氨和甲醇， 并用于国内首套煤制油项目的制氢装置。气化炉 生产合成氨和甲醇都是在中国第一家实现，即， 中国是全世界首家把壳牌炉用于氮肥生产的国家。
SHELL气化炉的工艺特点及现存问题
SHELL气化炉的工艺特点及现存问题本文主要介绍了shell粉煤加压气化工艺的特点以及在运行过程中出现的问题。
经过分析得出:shell工艺在煤种稳定的前提下,煤种适用范围才能广泛。
但大部分shell气化炉用户无法满足此要求。
壳牌气化炉在运行过程中,存在堵塞、堵渣、积灰、磨损和磨蚀、烧嘴罩泄露等问题需待解决。
标签：shell气化炉工艺特点存在问题0 引言随着我国经济持续快速稳定的发展,对能源的需求量逐年增加。
而我国能源结构缺油、少气、多煤。
据统计,我国一次能源消费中煤炭约占75%,在今后相当长的一段时间内煤炭仍是我国的主要能源,本世纪初,国家已经把煤炭的高效,洁净利用技术作为煤炭资源的利用的主要手段。
因此,各种先进的煤气化技术在我国均有应用业绩。
为了保护环境,拓宽原料煤种的范围,提高煤炭的综合利用效率,增加气化炉的单炉生产能力,降低煤耗和氧耗,保证气化炉安全稳定运行,国内外研究人员先后成功的开发了一些列先进的煤气化工艺技术,具有代表性的主要有,鲁奇加压固定床气化(Lurgi)工艺,干法粉煤进料的加压气流床SCGP(Shell)气化工艺和Texaco、GSP工艺,常压流化床气化(灰熔聚)工艺。
上述几种煤气化工艺中,Shell 粉煤加压气化工艺其技术经济性具有明显的优势和较强的竞争力,我公司采用了Shell煤气化工艺。
1 Shell气化原理及技术特点原料煤经破碎机破碎后在热风干燥的磨机内磨制成100%<100m的煤粉,由粉煤贮罐,经粉煤喷吹罐,进入给煤罐,再由高压载气N2或者CO2送至气化炉喷嘴。
来自空分的高压氧气经预热后与过热蒸汽混合送入喷嘴。
煤粉、氧气和蒸汽在气化炉高温高压的条件下(气化温度约1400～1600℃)发生碳的部分氧化反应(碳转化率高达99%以上),生成CO+H2大于85%的高温煤气及一定量的飞灰,经废锅回收热量、干法除尘和湿法洗涤后的粗合成气送后序工段。
干法气化工艺具有如下技术特点:1.1 采用干煤粉进料,加压N2/CO2输送,连续性好,气化炉操作稳定。
Shell煤气化技术综述_宋超
Shell 煤气化技术综述宋超（江苏中能硅业科技发展有限公司江苏徐州２２１０００）一、概述Ｓｈｅｌｌ煤气化技术是在原Ｋ－Ｔ气流床煤气化技术的基础上改进而来。
将粒度为１００目、水分＜１０％的煤粉，纯度为＞９９％的氧气和水蒸气在喷嘴处混合进入煤气化炉进行气化反应，炉内的气化压力为２．０～４．０ＭＰａ，温度为１４００～１６００℃，气化生成的有效煤气成分含量为９０％～９４％，碳的转化率约为９９％（飞灰再循环的条件下）。
二、Shell 煤气化反应原理Ｓｈｅｌｌ煤气化反应原理与Ｋ－Ｔ常压粉煤气化相同，是以干煤粉作为原料，氧气和水蒸气作为气化剂在气流床内进行的气－固两相流态化反应。
干煤粉由氮气或二氧化碳吹入气化炉，气化炉内的气化反应温度很高，在有氧存在的条件下，以燃烧反应为主，在氧气反应完成后进入气化反应阶段，物料在炉内的停留时间一般为３～１０ｓ，气化反应很快就达到平衡。
气化产生的粗煤气经粗煤气冷却器冷却后，最终形成以ＣＯ、Ｈ２为主的煤气。
反应中产生的煤灰熔化后以液态的形式排出气化反应炉。
带粗煤气冷却器（废热锅炉）流程的特点如下：１．结构复杂，昂贵。
１台废锅，如２０００ｔ／ｄ要多１个亿的投资。
２．若用于化工，则后续的调比过程需要大量蒸汽，废锅产生的蒸汽约６０－７０％用于调比，真正能量回收的好处不大，用高投资的废锅而取得的效益不大。
三、原料要求Ｓｈｅｌｌ煤气化工艺对煤种有广泛的适应性，由于采用粉煤进料和高温、加压气化，故对煤的粘结性、机械强度、水分、灰分、挥发分等要求不是十分严格，但从技术角度考虑仍有一定要求。
水分（收到基水分）：褐煤６％～１０％，其它１％～６％，灰分干基＜２４％，灰熔点ＦＴ＜１３５０℃，粒度＜０．１５ｍｍ的＞９０％。
１．煤的灰熔点是加压干粉气化选择原料的主要条件，一般选择灰熔融流动温度ＦＴ在１４００℃以下的烟煤，ＦＴ超过１５００℃的煤不宜采用。
２．煤的活性要好，一般以烟煤和褐煤为主。
３．灰渣的粘温特性碱性组分含量高，一般碱／酸应大于０．３。
利用Shell粉煤气化技术实现合成氨原料

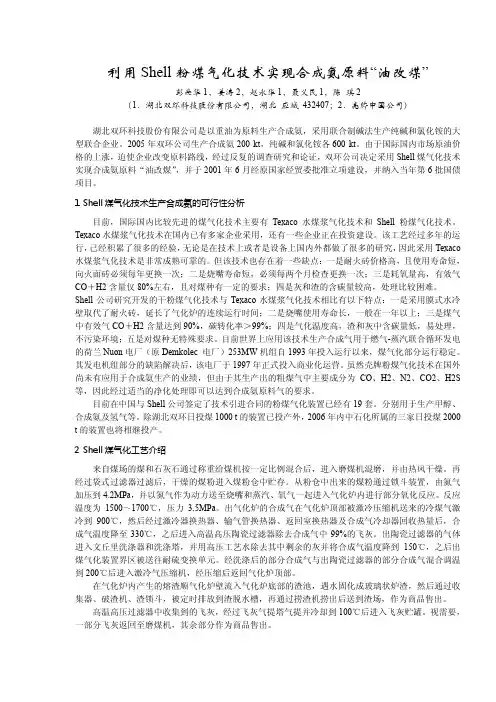

利用Shell粉煤气化技术实现合成氨原料“油改煤”彭爱华1，姜涛2，赵永华1，聂义民1，陈琪2（1．湖北双环科技股份有限公司，湖北应城 432407；2．壳牌中国公司）湖北双环科技股份有限公司是以重油为原料生产合成氨，采用联合制碱法生产纯碱和氯化铵的大型联合企业。
2005年双环公司生产合成氨200 kt，纯碱和氯化铵各600 kt。
由于国际国内市场原油价格的上涨，迫使企业改变原料路线，经过反复的调查研究和论证，双环公司决定采用Shell煤气化技术实现合成氨原料“油改煤”，并于2001年6月经原国家经贸委批准立项建设，并纳入当年第6批国债项目。
1 Shell煤气化技术生产合成氨的可行性分析目前，国际国内比较先进的煤气化技术主要有Texaco水煤浆气化技术和Shell粉煤气化技术。
Texaco水煤浆气化技术在国内已有多家企业采用，还有一些企业正在投资建设。
该工艺经过多年的运行，已经积累了很多的经验，无论是在技术上或者是设备上国内外都做了很多的研究，因此采用Texaco 水煤浆气化技术是非常成熟可靠的。
但该技术也存在着一些缺点：一是耐火砖价格高，且使用寿命短，向火面砖必须每年更换一次；二是烧嘴寿命短，必须每两个月检查更换一次；三是耗氧量高，有效气CO＋H2含量仅80%左右，且对煤种有一定的要求；四是灰和渣的含碳量较高，处理比较困难。
Shell公司研究开发的干粉煤气化技术与Texaco水煤浆气化技术相比有以下特点：一是采用膜式水冷壁取代了耐火砖，延长了气化炉的连续运行时间；二是烧嘴使用寿命长，一般在一年以上；三是煤气中有效气CO＋H2含量达到90%，碳转化率＞99%；四是气化温度高，渣和灰中含碳量低，易处理，不污染环境；五是对煤种无特殊要求。
目前世界上应用该技术生产合成气用于燃气-蒸汽联合循环发电的荷兰Nuon电厂（原Demkolec 电厂）253MW机组自1993年投入运行以来，煤气化部分运行稳定。
其发电机组部分的缺陷解决后，该电厂于1997年正式投入商业化运营。
Texaco、Shell、GSP三种气化技术对比
Texaco、Shell、GSP三种气化技术对比
ቤተ መጻሕፍቲ ባይዱ 壹
贰 叁 肆
反应原理
工艺流程
工艺技术对比
主要工艺指标对比
一、反应原理 1、德士古水煤浆气化反应原理
德士古水煤浆加压气化炉是两相并流型气化炉，氧 气和煤浆通过特制的工艺喷嘴混合后喷入气化炉，在炉 内水煤浆和氧气发生不完全氧化原反应产生水煤气，其 反应释放的能量可维持气化炉在煤灰熔点温度以上反应 以满足液态排渣的需要。
3、GSP气化炉工艺流程 将预处理好的原料煤在磨煤机内磨碎到适于气化的粒度（对不同煤种有不同 的要求）并进行干燥用输气（N2 或CO2）从加料斗中将干煤粉送到气化炉 的组合喷嘴中。 加压干煤粉，氧气及少量蒸汽通过组合喷嘴进入到气化炉中。气化炉的操作 压力为2.5~4.0MP，根据煤粉的灰熔特性，气化操作温度控制在1350~1750 ℃。高温气体与液态渣一起离开气化室向下流动直接进入激冷室，被喷射的 高压激冷水冷却，液态渣在激冷室底部水浴中成为颗粒状，定期的从排渣锁 斗中排入渣池，并通过捞渣机装车运出。从激冷室出来的达到饱和的粗合成 气经两级文氏管洗涤后，使含尘量达到要求后送出界区。 激冷室和文氏管排出的黑水经减压后送入两级闪蒸罐去除黑水中的气体成分 ，闪蒸罐内的黑水则送入沉降槽，加入少量絮凝剂以加速灰水中细渣的絮凝 沉降。沉降槽下部沉降物经过滤机滤出并压制成渣饼装车外送。沉降槽上部 的灰水与滤液一起送回激冷室作激冷水使用，为控制回水中的总盐含量，需 将少量污水送界区外的全厂污水处理系统。
二、工艺流程
1、德士古水煤浆气化炉工艺流程 将原料煤水及添加剂等送入磨机磨成水煤浆（出磨机水煤浆浓度为 65%），由高压煤浆泵送入气化炉喷嘴来自空分的氧气经氧气缓冲罐稳压后 进入烧嘴送入炉内的水煤浆和氧气在高温加压后发生部分氧化反应，气化炉 膛内温度1350~1450℃离开气化炉的粗合成气和熔渣进入激冷室，粗合成气 经第一次洗涤并被水淬冷后，温度降低被水蒸汽饱和后出气化炉。 气化炉反应中生成的熔渣进入激冷室水浴后被分离出来，在渣收集阶段 排入渣斗，定时排入渣池，由捞渣机捞出后装车外运。 渣收集阶段渣斗上部的黑水一部分用锁斗循环泵抽出循环回气化炉，用于 冲气化炉激冷室的渣。 来自黑水处理工段的黑水进入碳洗塔， 碳洗塔中部排出的较清洁的黑水 用黑水循环泵加压后分别送文丘里洗涤器及气化炉激冷环，用于洗 涤粗合成气气化炉碳洗塔等排出的黑水经四级闪蒸后送往澄清槽进行处理。
Shell炉煤气化工艺介绍
Shell炉煤气化工艺介绍目录1.概述1.1.发展历史1.2. Shell炉煤气化工艺主要特点2.工艺流程2.1. Shell炉气化工艺流程简图2.2.Shell炉气化工艺流程简述3.气化原理3.1粉煤的干燥及裂解与挥发物的燃烧气化3.2.固体颗粒与气化剂(氧气、水蒸气)间的反应3.3.生成的气体与固体颗粒间的反应3.4.反应生成气体彼此间进行的反应4.操作条件下对粉煤气化性能的影响4.1气化压力对粉煤气化性能的影响4.2氧煤比对粉煤气化性能的影响4.3蒸汽煤比对粉煤气化性能的影响4.4.影响加压粉煤气化操作的主要因素4.5煤组分变化的影响4.6 除煤以外进料“质量”变化的影响5.工艺指标6.Shell炉气化工艺消耗定额及投资估算7. 环境评价1.概述1.1.发展历史Shell煤气化工艺(Shell Coal Gasfication Process)简称SCGP，是由荷兰Shell国际石油公司(Shell International Oil Products B. V.)开发的一种加压气流床粉煤气化技术。
Shell煤气化工艺的发展主要经历了如下几个阶段。
(l)概念阶段20世纪70年代初期的石油危机引发了Shell公司对煤气化的兴趣，1972年Shell公司决定开发煤气化工艺时，对所开发的工艺制定了如下标准:①对煤种有广泛的适应性，基本可气化世界上任何煤种;②环保问题少，有利于环境保护;③高温气化，防止焦油和酚等有机副产品的生成，并促进碳的转化;④气化装置工艺及设备具有高度的安全性和可靠性;⑤气化效率高，单炉生产能力大。
根据上述原则，通过固定床、流化床和气流床三种不同连续气化工艺的对比，对今后煤气化工艺的开发形成了如下基本概念:①采用加压气化，设备结构紧凑，气化强度大;②选用气流床气化工艺，生产能力大，气化炉结构简单;③采用纯氧气化，气化温度高，气化效率高，合成气中有效气CO十H2含量高;④熔渣气化、冷壁式气化炉，熔渣可以保护炉壁，并确保产生的废渣无害，⑤对原料煤的粒度无特殊要求，干煤粉进料，有利于碳的转化。
浅析 SHELL 煤气化技术
·270·2016年7月 第8卷技术论坛工程技术浅析SHELL煤气化技术赵 野神华鄂尔多斯煤制油分公司，内蒙古 鄂尔多斯 017209摘 要：随着国内近年掀起的煤化工热潮，Shell煤气化工艺以其高效、安全和环保的特点，成为很多企业的首选工艺之一。
本文介绍了Shell煤气化的工艺原理、特点，煤种的选择，气化炉炉温偏高和偏低的参数变化和影响，气化炉温度监测，煤烧嘴与烧嘴罩损坏泄漏的一般原因及影响，以及对Shell煤气化未来的展望。
关键词：壳牌煤气化；气化炉的特点；煤种；炉温；烧嘴罩中图分类号：TQ546 文献标识码：A 文章编号：1671-5586（2016）64-0270-021 引言能源和环境是人类赖以生存与发展的基础，然而当今世界正面临着能源短缺、环境污染和温室效应等诸多问题，如何实现人类社会、经济与环境的协调可持续发展，已经引起国际社会的普遍关注。
人类必须在化石能源濒临枯竭和生存环境濒临崩溃之前，完成替代能源和相关技术的开发。
我国是能源消耗大国，而且煤多油少气贫，那么煤转气转油将是未来发展的趋势，它将带动经济的发展，也是国家能源战略储备的一部分。
壳牌煤气化技术的出现为洁净能源的开发指明方向，产品具有节能降耗，应用广泛的特点。
以下是结合自己在工作中的实践和对壳牌煤气化的所知进行分析探讨。
2 SHELL煤气化的原理和特点2.1 SHELL煤气化的工艺原理Shell煤气化技术是目前世界上较为先进的第二代粉煤气化技术之一，气化过程也是在高温加压下进行的。
其进料方式是将碎煤磨成0.1mm以下、水分2%以下的细粉，高压氮气通过特殊的喷嘴将粉煤送进炉膛，与被蒸汽稀释的氧气在气化炉内高温高压下气化形成合成气（CO+H2＞90%）、飞灰和熔渣[1]。
该技术工艺流程较简单，原煤经碎煤后送至磨煤机，磨成的细粉被热惰性气体干燥，由高压氮气将干煤粉送入气化炉，另外高压氧气和中压过热蒸汽混合后也由喷嘴喷入炉内。
SHELL煤气化工艺与TEXACO水煤浆气化工艺的比较
SHELL煤气化工艺与TEXACO水煤浆气化工艺的比较SHELL煤气化工艺与TEXACO水煤浆气化工艺，是当前先迚而又成熟的两种煤气化技术，已成功地在工业规模上应用多年。
现将两种气化工艺对比分析如下：（1）原料的适应性SHELL煤气化是洁净的煤气化工艺，可以使用褐煤、次烟煤、烟煤、无烟煤等煤种以及石油焦为原料，也可使用两种煤掺合的混煤。
幵成功地将高灰分（5.7～24.5%，最高35%）、高水分（4.5～30.7%）和高硫分的劣质煤种迚行气化。
对于原料煤和燃料煤价差较大地区有可能使其两者合一，既简化贮运系统可又降低生产成本。
对SHELL 煤粉气化工艺，煤种选择已经不是气化技术的制约因素，而是经济因素。
可见该工艺在煤种选择上极具灵活性。
在TEXACO水煤浆气化工艺中也能使用很多煤种：如烟煤、次烟煤、石油焦和煤液化残渣，因而对原料适应性同样是很广的。
但是在煤种选择上需考虑以下两点：1应选用含水低，尤其是内水含量低的煤种，以满足制取高浓度水煤浆的需要；2选用灰融点低和灰粘度适宜的煤种。
灰融点FT（T3）最好低于1300℃，以利于控制合适的气化温度，延长炉内耐火砖的使用寿命，达到降低消耗减轻成本的目的。
（2）入炉煤的准备原料用煤通常是粉、粒混杂不均，需筛选和研磨破碎使其达到一定粒度，以满足输送和气化操作要求。
在SHELL煤气化工艺中，将煤研磨至气化合适粒度的同时，用惰性气体的热风迚行干燥。
出磨机时煤粉的粒度90%wt<100μ，对本项目煤种，煤粉含水量控制在5%（wt）左右，以满足气相输送干粉迚料的要求。
在TEXACO水煤浆气化工艺中，通常采用一段湿磨工艺，小于10毫米粉煤与水、添加剂同时加至磨煤机，过筛后制得高浓度水煤浆。
制浆要求煤粉的“粗”“细”颗粒要有合理比例：一般通过420μ煤粉占90～95%，通过44μ占25～35%较为适宜。
研磨操作中加入稳定剂后，可使煤浆浓度提高1～2%，使煤浆浓度达到60～67%工业应用的水平。
Shell炉煤气化工艺介绍
Shell炉煤气化工艺介绍目录1.概述1.1.发展历史1.2. Shell炉煤气化工艺主要特点2.工艺流程2.1. Shell炉气化工艺流程简图2.2.Shell炉气化工艺流程简述3.气化原理3.1粉煤的干燥及裂解与挥发物的燃烧气化3.2.固体颗粒与气化剂(氧气、水蒸气)间的反应3.3.生成的气体与固体颗粒间的反应3.4.反应生成气体彼此间进行的反应4.操作条件下对粉煤气化性能的影响4.1气化压力对粉煤气化性能的影响4.2氧煤比对粉煤气化性能的影响4.3蒸汽煤比对粉煤气化性能的影响4.4.影响加压粉煤气化操作的主要因素4.5煤组分变化的影响4.6 除煤以外进料“质量”变化的影响5.工艺指标6.Shell炉气化工艺消耗定额及投资估算7. 环境评价1.概述1.1.发展历史Shell煤气化工艺(Shell Coal Gasfication Process)简称SCGP，是由荷兰Shell国际石油公司(Shell International Oil Products B. V.)开发的一种加压气流床粉煤气化技术。
Shell煤气化工艺的发展主要经历了如下几个阶段。
(l)概念阶段20世纪70年代初期的石油危机引发了Shell公司对煤气化的兴趣，1972年Shell公司决定开发煤气化工艺时，对所开发的工艺制定了如下标准:①对煤种有广泛的适应性，基本可气化世界上任何煤种;②环保问题少，有利于环境保护;③高温气化，防止焦油和酚等有机副产品的生成，并促进碳的转化;④气化装置工艺及设备具有高度的安全性和可靠性;⑤气化效率高，单炉生产能力大。
根据上述原则，通过固定床、流化床和气流床三种不同连续气化工艺的对比，对今后煤气化工艺的开发形成了如下基本概念:①采用加压气化，设备结构紧凑，气化强度大;②选用气流床气化工艺，生产能力大，气化炉结构简单;③采用纯氧气化，气化温度高，气化效率高，合成气中有效气CO十H2含量高;④熔渣气化、冷壁式气化炉，熔渣可以保护炉壁，并确保产生的废渣无害，⑤对原料煤的粒度无特殊要求，干煤粉进料，有利于碳的转化。
Shell煤气化技术评述
Shell煤气化技术评述2004-2-191．Shell煤气化技术的发展过程Shell公司气化技术的开发源自20世纪50年代，成功开发了以渣油为原料的Shell气化技术（SGP），至今全球已有150多套装置投入商业运行。
在此基础上，于1972年开始，在该公司的阿姆斯特丹研究院（KSLA）进行了煤气化技术开发与研究。
1976年，在该研究院内建立了一套日处理6吨煤的气化装置，试验了30多种煤，取得了宝贵的试验数据。
1978年在德国汉堡的Shell炼油厂建成日处理150吨煤的中试装置，用于验证煤气化的工艺模型和进行设备测试。
1987年在美国休斯顿建成日处理250吨高硫烟煤的气化装置和日处理400吨高灰份高水份的褐煤气化装置，利用该装置，进行了从褐煤到石油焦共18种原料试验，证明Shell粉煤气化技术具有工艺可靠，原料适应性强，负荷可调，环境友好等特性。
上述示范装置建成后，荷兰国家发电局决定采用Shell粉煤气化技术，在位于荷兰Buggenum的Demkolec电厂建设250MW整体煤气化联合循环发电装置，日处理煤量2000吨（2001年起，该电站由Nuon公司拥有）。
该装置1990年开始建设，投资4.5～5.0亿美元，其中气化部分占总投资的27%。
1993年开车，自1994年进入3年验证期，发电效率达到43.2%，截至2001年底，该装置成功运行了24000小时，气化了14种原料煤。
Shell公司在中国正积极推广其粉煤气化技术用于生产合成氨等化学品，目前已列入计划的项目如表1所示。
表1 中国计划的SCGP项目Gasification Technologies 2003, San Francisco, California, USA, October 12–15, 20032．Shell粉煤气化（SCGP）工艺流程图1 SCGP气化工艺流程示意图激冷气Shell煤气化工艺(SCGP)以干煤粉为原料、纯氧作为气化剂，液态排渣，属加压气流床气化(见图1)。
Shell煤气化工艺讲义
Shell煤气化工艺讲义第一部分煤气化工程的构成 z了解煤气化装置所处的位置及和周边装置的关系z煤气化装置所用的技术和设计基础z选择壳牌煤气化技术的理由1.1 煤气化工程概况： 1.1.1煤气化项目的构成：洞庭煤气化项目是巴陵石化合成氨部原料路线改造工程，同时向双氧水部和己内酰胺部提供氢气源。
项目分为两部分, 一是合资部分，是由中石化（SINOPEC ）和壳牌(SHELL CHINA)各出资50%组建的岳阳中石化壳牌煤气化公司，完成煤气化部分；另外是配套部分，由中石化全额出资，完成气体处理和硫回收部分。
图1图1 煤气化项目结构框图合资企业煤气化装置的构成为：卸煤、煤储存及输煤系统由合资企业建设，化装置的设计基础煤气化工艺Shell Coal Gasification Process(SCGP)，design coal ）2000T ，这是考虑到和荷兰Dem （U-1100），在使用设计煤种产气142000Nm 3/h(H 2+CO)有效由于原料煤由巴陵石化提供，建成后移交巴陵石化管理；磨煤与干燥系统（U-1100），设三条线，按两开一备远行；粉煤加压与给料系统（U-1200）设两条线对应气化炉两对（四个）烧嘴；煤气化及合成气冷却系统（U-1300）；除渣系统（U-1400）；除灰系统（U-1500）；洗涤系统（U-1600）；初步水处理系统（U-1700）；公用工程系统(U-3***)；空分系统（U-4000）。
图 2.煤气化装置方块图。
1.1.2 煤气 煤气化技术采用壳牌粉由壳牌提供基础工艺包 Basic Design and Engineering Package(BDEP)，由宁波工程公司做详细设计并进行工程总承包。
装置设计能力为日处理设计煤种（kolec 电厂的煤气化装置设计能力相同，减少技术风险。
向巴陵石化提供142000Nm 3/h(H 2+CO)有效合成气，其中140640 Nm 3/h(H 2+CO)用于合成氨和第三方供氢，剩余部分经过气体处理后返用于煤气化装置；设备设计能力，在使用备用煤（“worst case” coal ）时保证产气量142000Nm 3/h(H 2+CO)有效合成气；60%负荷下，产气量为85200 Nm 3/h(H 2+CO)。
shell气化的工艺特点和工艺流程
shell气化的工艺特点和工艺流程The Shell gasification process is a type of advanced technology that converts coal or biomass into syngas, which can be used to produce chemicals, fuels, and electricity. 这种工艺是一种先进技术，可以将煤或生物质转化为合成气，用于生产化学品、燃料和电力。
This process is known for its high efficiency and flexibility, making it a popular choice for industries looking to reduce their carbon footprint and lower their operating costs. 这个过程以高效率和灵活性而闻名，因此受到那些希望减少碳排放和降低运营成本的行业的青睐。
The key feature of Shell gasification technology is the use of a high-temperature, oxygen-starved environment to break down feedstock into syngas. Shell gasification technology has been developed over the years to optimize the production of syngas and minimize the production of waste byproducts. Shell工艺技术的关键特点是利用高温、缺氧环境将原料分解成合成气。
经过多年的发展，Shell气化技术已经得到优化，以最大程度地生产合成气，同时最小化废物副产品的产生。
Shell气化炉各岗位工艺流程
Shell气化炉各岗位工艺流程U-1100磨煤及干燥工艺流程煤流程：原煤和石灰石用皮带从电厂送至本工段的V1101碎煤仓和石灰石仓V1102，再通过称重给料机X1101和X1106计量后送至微负压的磨煤机A1101进行碾磨，并被热风炉F1101送过来的189℃的热风所干燥。
在磨机上部的旋转分离器S1102的作用下，温度为105℃、粒度为10—90微米的煤粉和热气一起从磨机顶部出来，被送至粉煤袋式过滤器S1103（大布袋），在此，煤粉被收集下来，分别经旋转给料机X1105和螺旋输送机X1102、X1104送至粉煤贮仓V1201。
热风流程：热气从大布袋S1103上部出来，经循环风机K1102输送至热风炉F1101，用合成气（原始开车时用柴油）将其从105℃加热至189℃，送往磨煤机A1101，然后和煤粉一起进入大布袋，如此循环。
为避免整个热气循环回路中水分的聚集，根据水分分析数据自动从11FV0110处加入污氮降低其露点，如果回路压力上升，部分热气自动从11PV0109A处放空。
如果系统O2含量超标，污氮就会从11FV0105或11FV0106处加入。
U-1200煤加压进料系统工艺流程粉煤从粉煤贮仓V1201通过重力作用进入煤粉锁斗V1204，煤粉锁斗V1204充满后，将其与所有的低压设备隔离，用高压氮气将其压力升至与煤进料罐V1205平衡，再打开煤锁斗与煤进料罐之间平衡管线的连通阀，一旦煤进料罐V1205达到低料位，打开锁斗排料阀12XV0131/0231/0132/0232卸料。
卸料完毕后将锁斗与煤进料罐隔离，将压力分三次卸至接近常压，然后打开锁斗上部的进料阀12XV0133/0233/0123/0223，接受粉仓的煤粉，锁斗充装完毕后，再次充压，等待下一次的卸料信号。
Shell煤气化工艺的评述和改进意见
Shell煤气化工艺的评述和改进意见作者：唐宏青Shell煤气化过程是目前世界上较为先进的第二代煤气化工艺之一。
按化学工程特征分类，Shell煤气化属气流床气化。
煤粉、氧气及少量水蒸气在加压条件下并流进入气化炉内，在极为短暂的时间内完成升温、挥发分脱除、裂解、燃烧及转化等一系列物理和化学过程，气化产物为以H2和CO 为主的合成气，CO2的含量很少。
1 Shell煤气化技术的发展自20世纪50年代起，壳牌公司就参与了气化技术的开发。
当时，该公司开发了以油为原料的壳牌气化技术(SGP)，至今已有150多套装置采用该技术。
在积累了油气化经验后，壳牌公司1972年开始在该公司的阿姆斯特丹研究院(KSLA)进行煤气化技术研究。
1976年，煤气化工艺(SCGP)达到了一定的水平并建立了一座处理煤量为6t/d的试验厂，利用该装置一共试验了30多个不同的煤种。
1978年，在汉堡附近的哈尔堡炼油厂建设了一座处理煤量为150t/d的工厂，公司利用这座装置进行了一系列成功的试验，至1983年该装置停止运转为止，累计运行了6100h，其中包括超过1000h的连续运转，顺利完成了工艺开发和过程优化的任务。
在汉堡中试装置成功运行的基础上，1987年，壳牌公司在美国休斯顿附近的DeerPark石化中心建设了一座规模较大的工厂，这座命名为SCGP 1的示范厂进煤量为每天250t高硫煤或每天400t高湿度、高灰褐煤，共进行了15000h的操作试验。
SCGP 1试验了约18种原料，包括褐煤乃至石油焦。
这些试验结果充分证实壳牌煤气化技术在可靠性、原料灵活性、负荷可调性和环保方面都达到了极高水准，该示范装置的运行是成功的。
1988年，荷兰国家电力局决定由其下属的Demkolec公司在荷兰南部的BuGGenun兴建一座净输出为253MW的煤气化联合循环发电厂(ＩGCC)。
Shell公司为装置提供专利技术及基础工程设计，其煤气化装置设计能力为单炉日处理煤2000t、气化压力为2.8MPa。
简单描述 壳牌加压气流床气化工艺流程
简单描述壳牌加压气流床气化工艺流程Shell's pressurized fluidized bed gasification process is an innovative technology that converts various feedstocks, such as coal, biomass, and petroleum coke, into synthesis gas (syngas). This process involves four main steps: fuel preparation, gasification, syngas cleaning, and syngas utilization.壳牌加压气流床气化工艺是一种创新技术，可以将各种原料，如煤炭、生物质和石油焦等转化为合成气（合成气）。
该过程包括四个主要步骤：燃料准备、气化、合成气清洁和合成气利用。
Fuel preparation is the first step in the process. The feedstock is crushed and dried to ensure uniform particle size and moisture content. This helps to optimize the gasification efficiency and prevent issues such as clogging in the gasifier.燃料准备是该过程的第一步。
原料被粉碎和干燥，以确保颗粒大小和水分含量的均匀性。
这有助于优化气化效率，并防止气化器中发生堵塞等问题。
The second step is gasification, where the prepared fuel is fed into a pressurized fluidized bed reactor. In this reactor, steam and oxygen are injected to create a highly reactive environment. The heat from the combustionreactions in the bed causes the fuel to undergo thermal decomposition or gasification. As a result, carbon-based materials in the feedstock are converted into syngas.第二个步骤是气化，即将准备好的燃料送入加压流化床反应器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷煤气效率η:气化 生成煤气的化学能 与气化用煤的化学 能之比。
氧煤比在保证冷煤 气效率最高范围选 择最为有利。
随着氧煤比的提 高，煤气中CO含 量增高，H2含量 降低。
适当氧煤比为 0.6~0.7m3/kg
壳牌气化炉采用侧壁烧嘴，放在气化炉下部， 对列式布置并且可根据气化炉能力由4～8个烧嘴中心 对称分布。 Shell烧嘴保证寿命为8000h，已有15000h运行记录。
⑶气化炉
向火侧附着一层耐火材料（以渣抗渣）
内筒和外筒
膜式水冷壁 内壁衬里设有水冷管副产部分蒸汽 环形空间： 容纳水、蒸汽输入和出的管路、利于检修
高压容器外壳
筒上部为燃烧室（气化区）， 下部为熔渣激冷室
安装偏心角度为4.5度，这 样烧嘴在燃烧的过程中所 产生的气体与渣灰就会成 涡流状向上流动，形成向 心力，这样方便渣保护层 的形成，又能使烧嘴燃烧 的更加均匀，且高温合成 气在上升的过程中，利于 与激冷气进行充分的换热 冷却。
水冷壁结构
水冷壁外表面附着一层耐火材料，内置金属销钉。
水冷壁是由:
水冷壁结构示意图
液体熔渣、
固体熔渣、
膜式壁、
膜式壁是由碳 化硅耐火填充 料、加压冷却 水管、抓钉组 成的。
以渣抗渣
Shell气化炉由于其生产中温度高达1600℃以上，生产中，高温熔 融下的流态熔渣，顺水冷壁重力方向下流，当渣层较薄时，由于耐火衬 里和金属销钉具有很好的热传导作用，渣外表层冷却至灰熔点固化附着， 这样当渣层增厚到一定程度时，热阻增大，传热减慢，外表渣层温度升 高到灰熔点以上时，熔渣流淌减薄；当渣层减薄到一定厚度时，热阻减 小，传热量增大，渣层温度降低到灰熔点以下时熔渣聚积增厚，这样不 断的进行动态平衡，煤的灰熔点不出现大的变化，氧/碳比不出现大的波 动，水冷壁内锅炉水能够正常供给，炉内温度就不会出现大幅度波动， 渣层厚度在动态中相对稳定的。
工艺条件：粉煤的粒度，水分含量
煤锁斗
煤 锁 斗
磨煤机
②气化
粉煤、蒸汽、氧气按一定的比例混合，由对称布置的 4个燃烧器（烧嘴）喷入的煤粉、氧气和蒸汽的混合 物，在气化炉内迅速发生气化反应. 气化压力2~4MP,气化炉温度维持在1400～1700 ℃， 这个温度使煤中的碳所含的灰分熔化并滴到气化炉底 部，经淬冷激冷（激冷室）后，变成一种玻璃态的渣 排出。 粗煤气随气流上升，在气化炉顶部被循环压缩机送来 的冷煤气进行混合激冷到900℃,从气化炉采出。
Shell粉煤气化工艺
气流床气化
第五节 粉煤气化生产工艺
定义：以粉煤为原料，粒度很细（＜0.1mm） 由气化剂（氧气和水蒸气）夹带入炉， 煤和气化剂进行部分气化反应。
反应温度1400-1700℃（火焰中心温度2000以上）， 气化压力3.0~5.0MPa 液态排渣
2001年湖北双环科技股份有限公司为国内第一家与壳牌签订SCGP技术许可合同
这样在正常生产情况下，就实现了“以渣抗渣”，有效保护了水冷 壁不受反应腐蚀、不受高温烧蚀、不受熔渣磨蚀，使得使用寿命延长。
熔渣在气化炉下部激冷 室中被水，激冷固化， 经锁斗收集，定期排放 制渣池。
③煤气冷却
被激冷到900℃的煤气经过输气管换热器、合成气换 热器回收热量后,温度降至300 ℃,再进入高温高压过 滤器除去合成气中99%的飞灰。
渣锁斗
破渣机
Shell气化炉
由内筒和外筒组成。 内筒上部为燃烧室， 下部为熔渣冷激室。
为了避免高温、熔渣腐蚀及开停车产生应力 对耐火材料的破坏而导致气化炉无法长周期 运行，壳脾气化炉内筒采用水冷壁结构。
竖管管排式
仅在面向 火面有一 层薄的耐 火材料涂 层，正常 操作时依 靠挂在水 冷壁上的 熔渣层保 护金属水 冷壁。
然后煤气分为两股,其中一股进入激冷器压缩机作为 激冷气； 另一股进入文丘里洗涤器和洗涤塔用高压工艺水除去 合成气中的灰并将合成气温度降到150 ℃左右进入净 化系统的变换工序。
在气化炉内产生的熔渣顺气化炉内壁流进气化炉 底部的渣池,遇水固化成玻璃状炉渣,然后通过收集器、 渣锁斗,定期排放到渣脱水槽（渣池）。
工艺条件：
1.气化压力
较高的气化温度下，压力对气化过程的影响较小。 但随压力的增加，生产能力提高，设备体积减小。 3.0~5Mpa
2.气化温度 气化温度通过氧煤比和汽氧比（m3水蒸气/m3氧气） 来控制。
1400~1700℃
3.氧煤比（m3氧气/kg煤） 是煤气化工艺过程中重要的操作参数。
随着氧煤比的提高， 气化温度升高。
一、Shell气化工艺特点
• 1煤种适应性强 • 2设备生产能力高（3000t/d） • 3煤气质量好（CO+H2>90%,且无焦油） • 4利用率高（碳转化率>98%） • 5氧耗低 缺点： • 1气化压力低 • 2制煤粉系统投资高 • 3安全操作性有待于提高（粉煤加压进料系
统不稳定）
二、Shell气化工艺流程
①煤粉制备和 送料系统②气化③来自气冷却①煤粉制备和送料系统
煤粉和石灰石按一定比例混合后,进入磨煤机进行混磨, 并由热风（干燥作用）带走煤中的水分（<2%）,再经 过袋式过滤器过滤,干燥的煤粉进入煤粉仓中贮存。
从粉仓中出来的煤粉通过锁斗装置,由氮气加压到 4.2 MPa,并以氮气作为动力送至气化炉前和蒸汽、 氧气(95%纯度)按一定的比例混合后进入气化炉。
