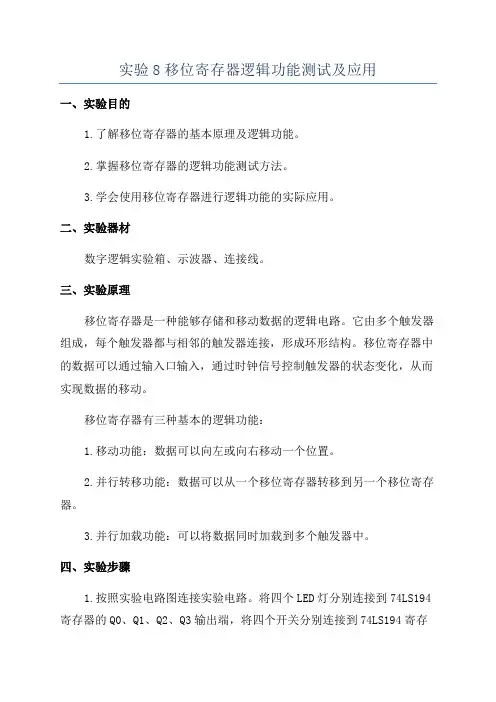

实验8移位寄存器逻辑功能测试及应用一、实验目的1.了解移位寄存器的基本原理及逻辑功能。

2.掌握移位寄存器的逻辑功能测试方法。

3.学会使用移位寄存器进行逻辑功能的实际应用。

二、实验器材数字逻辑实验箱、示波器、连接线。

三、实验原理移位寄存器是一种能够存储和移动数据的逻辑电路。

它由多个触发器组成，每个触发器都与相邻的触发器连接，形成环形结构。

移位寄存器中的数据可以通过输入口输入，通过时钟信号控制触发器的状态变化，从而实现数据的移动。

移位寄存器有三种基本的逻辑功能：1.移动功能：数据可以向左或向右移动一个位置。

2.并行转移功能：数据可以从一个移位寄存器转移到另一个移位寄存器。

3.并行加载功能：可以将数据同时加载到多个触发器中。

四、实验步骤1.按照实验电路图连接实验电路。

将四个LED灯分别连接到74LS194寄存器的Q0、Q1、Q2、Q3输出端，将四个开关分别连接到74LS194寄存器的A、B、C、D输入端。

将实验箱提供的方波电压输入到74LS194寄存器的CP时钟输入端。

2.打开示波器，并将示波器的探头连接到74LS194寄存器的CP时钟输入端。

3.调整示波器的时间基准，使波形在示波器的显示屏上能够清晰可见。

调整示波器的垂直放大倍数，使波形的幅度适中。

4.分别将开关1、2、3、4打开或关闭，观察LED灯的亮灭情况，并观察示波器上的波形变化。

五、实验结果分析根据实验步骤中的操作，可以得到如下运行结果：1.当开关1打开时，移位寄存器内的数据向右移动一个位置，即Q3→Q2→Q1→Q0→Q3、LED灯的亮灭情况和示波器上的波形变化均符合预期，实验成功。

2.当开关2打开时，移位寄存器内的数据向左移动一个位置，即Q0→Q3→Q2→Q1→Q0。

LED灯的亮灭情况和示波器上的波形变化均符合预期，实验成功。

3.当开关3打开时，移位寄存器内的数据从最右端向左移动一个位置，即Q3→Q3→Q2→Q1→Q0。

LED灯的亮灭情况和示波器上的波形变化均符合预期，实验成功。

移位寄存器实验报告结果

一、实验目的本次实验的主要目的是通过搭建移位寄存器实验电路，验证移位寄存器的逻辑功能，并了解其在数字系统中的应用。

实验内容包括：移位寄存器的基本原理、实验电路搭建、实验现象观察和结果分析。

二、实验原理移位寄存器是一种具有移位功能的寄存器，它可以实现数据的串行输入和串行输出。

在时钟脉冲的作用下，移位寄存器中的数据可以依次左移或右移。

根据移位寄存器存取信息的方式不同，可分为串入串出、串入并出、并入串出、并入并出四种形式。

本实验选用的是4位双向通用移位寄存器，型号为74LS194或CC40194。

74LS194具有5种不同操作模式：即并行送数寄存、右移、左移、保持及清零。

其逻辑符号及引脚排列如图1所示。

图1 74LS194的逻辑符号及其引脚排列三、实验电路搭建1. 电路元件准备：74LS194芯片、电阻、电容、二极管、连接线等。

2. 电路搭建：按照图1所示，将74LS194芯片的引脚与电阻、电容、二极管等元件连接，形成移位寄存器实验电路。

3. 电源连接：将电源正负极分别连接到电路板上的VCC和GND端。

四、实验现象观察1. 实验现象一：串行输入，并行输出。

（1）将74LS194的SR端接地，SL端接高电平，S1、S0端接高电平，CR端接地。

（2）使用串行输入端输入数据，观察并行输出端的数据变化。

（3）实验现象：当输入串行数据时，并行输出端依次输出对应的数据。

2. 实验现象二：并行输入，串行输出。

（1）将74LS194的SR端接地，SL端接高电平，S1、S0端接低电平，CR端接地。

（2）使用并行输入端输入数据，观察串行输出端的数据变化。

（3）实验现象：当输入并行数据时，串行输出端依次输出对应的数据。

3. 实验现象三：左移、右移操作。

（1）将74LS194的SR端接地，SL端接高电平，S1、S0端分别接高电平和低电平，CR端接地。

（2）观察移位寄存器中的数据在时钟脉冲的作用下左移或右移。

（3）实验现象：在时钟脉冲的作用下，移位寄存器中的数据依次左移或右移。

8位移位寄存器原理

8位移位寄存器原理8位移位寄存器（8-bit shift register）是一种经典的数字电路元件，在计算机和电子系统中被广泛应用。

它能够将输入数据按位进行移动和暂时存储，并且可以通过控制信号来控制移位方向和操作模式。

本文将详细介绍8位移位寄存器的工作原理及其应用。

1.基本原理8位移位寄存器由8个触发器组成，每个触发器负责存储并传输一个位数据。

这些触发器可以是D触发器、JK触发器或T触发器，具体根据设计的需要来确定。

移位寄存器将相邻触发器的输出与输入连接起来，形成一个环形结构。

2.移位操作(1)串行移位：在串行移位模式下，数据从最低位（LSB）依次向最高位（MSB）移动。

数据可以从一个输入端（如D输入）输入，也可以从上一个触发器输出传输过来。

通过控制时钟输入信号，每个时钟周期，数据向左或向右移动一个位，新的数据进入移位寄存器的最低位，最高位的数据被移出。

移入的数据可以是新的输入数据，也可以是上一个触发器的输出数据。

这样，移位寄存器就可以暂时存储输入数据，并实现数据的移动，同时保持之前的数据不变。

(2)并行移位：在并行移位模式下，整个数据可以一次性输入或输出。

可以通过并行输入信号一次性输入8位数据，或者通过并行输出信号一次性输出8位数据。

3.移位方向4.控制信号控制信号是控制8位移位寄存器工作的重要因素，主要有以下几个：(1)时钟信号：用于控制数据的移动速度和时序，每个时钟周期移动一个位。

(2) 重置信号（Reset）：用于清除移位寄存器中存储的数据，将所有触发器的输出设为0。

(3) 并行输入信号（Shift/Load）：用于选择是进行串行移位还是并行移位。

当选择串行移位时，输入信号会逐位移入，否则，输入信号通过并行输入端一次性加载到移位寄存器。

(4) 移位方向信号（Shift Left/Right）：用于选择移位方向。

当设置为左移时，数据从最低位向最高位移动；当设置为右移时，数据从最高位向最低位移动。

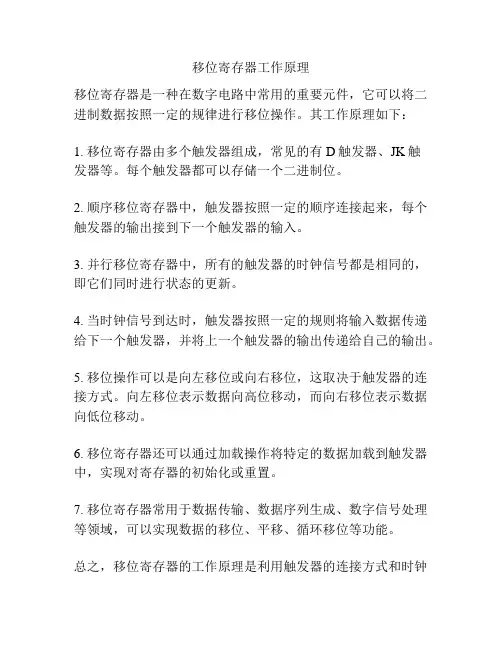

移位寄存器工作原理

移位寄存器工作原理
移位寄存器是一种在数字电路中常用的重要元件，它可以将二进制数据按照一定的规律进行移位操作。

其工作原理如下：
1. 移位寄存器由多个触发器组成，常见的有D触发器、JK触
发器等。

每个触发器都可以存储一个二进制位。

2. 顺序移位寄存器中，触发器按照一定的顺序连接起来，每个触发器的输出接到下一个触发器的输入。

3. 并行移位寄存器中，所有的触发器的时钟信号都是相同的，即它们同时进行状态的更新。

4. 当时钟信号到达时，触发器按照一定的规则将输入数据传递给下一个触发器，并将上一个触发器的输出传递给自己的输出。

5. 移位操作可以是向左移位或向右移位，这取决于触发器的连接方式。

向左移位表示数据向高位移动，而向右移位表示数据向低位移动。

6. 移位寄存器还可以通过加载操作将特定的数据加载到触发器中，实现对寄存器的初始化或重置。

7. 移位寄存器常用于数据传输、数据序列生成、数字信号处理等领域，可以实现数据的移位、平移、循环移位等功能。

总之，移位寄存器的工作原理是利用触发器的连接方式和时钟
信号的控制，实现对二进制数据的移位操作。

它在数字电路中有着广泛的应用，是实现许多逻辑和运算功能的重要组成部分。

探究电子电路中的移位寄存器工作原理

探究电子电路中的移位寄存器工作原理移位寄存器（Shift Register）是一种常用的数字电路元件，用于在电子系统中存储和移动数据。

它能够将数据按位顺序进行输入输出，并在时钟信号的控制下实现数据的移位操作。

本文将探究电子电路中移位寄存器的工作原理。

移位寄存器由一组触发器（Flip-Flop）以串行或并行方式组成。

串行移位寄存器是一串触发器组成，其中每个触发器连接到下一个触发器的时钟输入端，形成一个环形结构。

并行移位寄存器则是多个触发器的输入端连接在一起，时钟信号同时作用于所有触发器。

移位寄存器的工作原理涉及到时钟信号、输入信号、输出信号以及移位操作。

当时钟信号发生上升沿时，输入数据将被写入寄存器。

对于串行移位寄存器，新输入的数据会覆盖原有数据，原有数据则通过触发器之间的连接逐位向后移位。

对于并行移位寄存器，输入数据会被同时写入所有触发器。

当时钟信号发生下降沿时，触发器锁存当前的数据，并将其输出。

在移位寄存器中，数据可以向左移位或向右移位。

向左移位表示数据从高位向低位移动，向右移位则表示数据从低位向高位移动。

移位操作仅在时钟信号的作用下进行，移位方向由控制信号决定。

数据的移位操作可以通过级联移位寄存器实现更大范围的移动。

移位寄存器在数字电路中有着广泛的应用。

它可以用于数据的存储、移位和延时等操作。

例如，在计算机系统中，移位寄存器常用于数据传输和移位运算。

在通信系统中，移位寄存器可以用于数据的串行传输和接收。

此外，移位寄存器还可以用于频率分频、数据标记和数据校验等功能。

总结起来，移位寄存器是一种用于数据存储和移动的数字电路元件。

它由一组触发器组成，具有串行和并行两种工作方式。

移位寄存器的工作原理基于时钟信号和触发器的作用，能够实现数据的移位操作。

该元件在数字电路中具有广泛的应用，发挥着重要的作用。

以上是对电子电路中移位寄存器工作原理的简要探究，希望能帮助读者更好地理解该元件的工作原理。

通过深入了解和应用移位寄存器，我们可以更好地理解和设计数字电路，并在实际应用中发挥其作用。

8位移位寄存器原理

8位移位寄存器原理8位移位寄存器是一种数字电路器件，用于在计算机和通信系统中实现数据的有序传输和存储。

它主要用于数据的移位操作，可以将输入信号按照一定的规律传输到输出端，同时可以在寄存器内部存储数据。

接下来，我将详细介绍8位移位寄存器的原理及其工作原理。

1.原理概述8位移位寄存器由8个单独的存储元件（例如D触发器）连接而成。

每个存储元件可以存储一个二进制位。

这些存储元件串联在一起，形成一个移位寄存器。

通过给移位寄存器提供时钟信号和控制信号，可以实现数据的移位操作。

2.功能模块-数据输入：接受外部输入信号，将数据加载到移位寄存器中。

通常通过并行输入引脚实现。

-数据输出：将移位寄存器中的数据输出到外部。

-移位控制：控制数据在移位寄存器中的各个存储元件之间的传输方向。

-时钟控制：提供时钟信号的输入，用于控制数据的移位操作。

3.工作原理-并行加载：首先将需要加载的数据同时输入到移位寄存器的每个存储元件中。

这可以通过并行输入引脚实现。

然后，通过时钟信号将数据写入存储元件。

-数据输出：通过将存储元件之一的输出引脚连接到输出端口，可以将移位寄存器中的数据输出到外部。

-时序控制：通过时钟信号的控制，可以确定数据在移位寄存器中传输和存储的时钟周期。

4.应用-数据传输：移位寄存器在通信系统中常用于将数据从输入端传输到输出端，通过移位操作可以实现数据的有序传输。

比如，在串行通信中，数据先经过并行串行转换器，然后通过移位寄存器按位传输。

-编码和解码：移位寄存器可以用于编码和解码操作。

通过移位操作和逻辑门电路，可以将输入的数据编码为特定的编码形式。

反之，也可以通过类似的方式将编码数据解码成普通二进制数据。

-时序控制：移位寄存器在时序电路中也经常被使用。

通过移位操作和时钟信号的控制，可以实现各种时序控制功能，如计数器、状态机等。

总结：8位移位寄存器是一种常见的数字电路器件，用于实现数据的有序传输和存储。

它由8个存储元件连接而成，可以通过移位控制和时钟控制实现数据的移位和存储操作。

移位寄存器的工作原理 fpga

移位寄存器的工作原理fpga
移位寄存器是一种常见的数字电路元件，用于将输入数据按照一定的规则进行移位操作，并将移位后的数据输出。

在FPGA中，移位寄存器通常是由触发器或LUT（查找表）实现的。

移位寄存器的工作原理可以简单地描述为：输入数据从一个位置（或称为输入端）进入寄存器，然后按照规则进行移位操作，最后从另一个位置（或称为输出端）输出。

移位操作的规则可以根据具体应用场景而定，常见的规则有向左移位、向右移位、循环移位等。

在FPGA中，移位寄存器可以通过触发器实现。

触发器是一种存储器件，可以在时钟信号的作用下切换其输出状态。

在移位寄存器中，每个触发器代表一个移位操作。

当时钟信号到来时，从输入端进入的数据被送入第一个触发器，同时第一个触发器的输出也被送入第二个触发器，以此类推，直到最后一个触发器。

移位操作的规则通过控制时钟信号的时序和触发器间的连接方式来实现。

除了触发器，FPGA中的LUT也可以用于实现移位寄存器。

LUT是一种使用查找表来实现逻辑函数的数字元件，在FPGA中常用于实现较复杂的逻辑功能。

通过编程LUT的查找表内容，可以实现不同的移位规则，从而实现移位寄存器的功能。

总的来说，移位寄存器在FPGA中的工作原理是通过触发器或LUT实现数据的
移位操作，控制时序和连接方式来实现不同的移位规则。

这种寄存器的特点是简单、灵活，并且具有良好的应用性能。

移位寄存器及其应用实验报告

移位寄存器及其应用实验报告一、实验目的1.了解移位寄存器的基本原理和工作方式；2.掌握移位寄存器的应用场景和使用方法；3.通过实验验证移位寄存器的功能和性能。

二、实验原理移位寄存器是一种特殊的寄存器，它可以将数据按照一定的规律进行移位操作。

移位操作可以分为左移和右移两种方式，左移是将数据向左移动一定的位数，右移则是将数据向右移动一定的位数。

移位寄存器可以用于数据的移位、数据的存储和数据的转换等多种应用场景。

移位寄存器的基本原理是利用触发器和门电路实现数据的移位操作。

触发器是一种存储器件，可以存储一个二进制位的数据。

门电路则是一种逻辑电路，可以实现数据的逻辑运算。

移位寄存器通常由多个触发器和门电路组成，可以实现多位数据的移位操作。

移位寄存器的工作方式是通过时钟信号来控制数据的移位操作。

当时钟信号为高电平时，移位寄存器开始工作，数据按照一定的规律进行移位操作。

当时钟信号为低电平时，移位寄存器停止工作，数据保持不变。

移位寄存器还可以通过控制输入端和输出端的电平来实现不同的功能。

三、实验内容本次实验主要是通过实验板上的移位寄存器模块，实现数据的移位和存储操作。

具体实验内容如下：1.将实验板上的移位寄存器模块连接到开发板上；2.使用开发板上的按键控制移位寄存器的工作方式，包括左移、右移、存储和清零等操作；3.使用示波器观察移位寄存器的时钟信号和数据输出信号，验证移位寄存器的工作状态和性能。

四、实验步骤1.将实验板上的移位寄存器模块连接到开发板上，按照连接图进行连接；2.使用开发板上的按键控制移位寄存器的工作方式，具体操作如下：（1）按下左移按键，移位寄存器开始向左移动数据；（2）按下右移按键，移位寄存器开始向右移动数据；（3）按下存储按键，移位寄存器将当前数据存储到寄存器中；（4）按下清零按键，移位寄存器将当前数据清零。

3.使用示波器观察移位寄存器的时钟信号和数据输出信号，具体操作如下：（1）将示波器的探头连接到移位寄存器的时钟输入端，观察时钟信号的波形；（2）将示波器的探头连接到移位寄存器的数据输出端，观察数据输出信号的波形。

ccd移位寄存器工作原理

ccd移位寄存器工作原理一、简介CCD（Charge-Coupled Device，电荷耦合器件）是一种常用的图像传感器，也被广泛应用于各种电子设备中。

CCD移位寄存器是CCD器件的重要组成部分，它的工作原理对于理解CCD器件的工作机制至关重要。

二、基本结构CCD移位寄存器主要由一系列MOS电容组成，这些电容被排列成多个行。

每一行都包含许多相邻的MOS电容，形成一个线性阵列。

每个MOS电容都有一个唯一的栅极，用于控制电荷的注入和释放。

三、工作原理1. 充电：当CCD移位寄存器处于初始状态时，所有MOS电容都被充电至某个特定的电压，通常是零电平。

2. 信号注入：当有信号光照射到MOS电容时，光子被吸收，产生电子-空穴对。

这些电子-空穴对通过静电作用被推送到电容的底部，从而改变电容的电压。

这一过程称为光生电。

3. 行移位：当某一行的所有电容都充满电荷后，这一行所有的MOS电容的栅极都会同时被激活，将电荷转移到下一行的第一个MOS电容中，从而实现行的移位。

这一过程称为行移位。

4. 列移位：通过多次的行移位，CCD移位寄存器中的数据会从一列移动到另一列，完成数据的读取和输出。

四、工作过程CCD移位寄存器的工作过程可以细分为以下几个步骤：1. 曝光：CCD移位寄存器面对被摄物体进行曝光。

2. 光生电：当光照射到MOS电容时，产生电子-空穴对，并被推送到电容的底部，改变电容的电压。

3. 行移位：相邻的MOS电容会同时充电，当所有MOS电容都充满电荷后，一行的所有电荷会被同时转移到下一行的第一个MOS电容中，这一行的所有MOS电容相当于移动了一行。

4. 列读取：完成一行的移位后，下一个行的电荷将被读取出来并进入相应的存储器单元或数据总线中，完成一列的读取。

这个过程会持续进行，直到所有的数据都被读取出来。

5. 输出：最后，CCD移位寄存器输出的就是所拍摄图像的数据。

五、应用CCD移位寄存器广泛应用于各种需要图像采集和处理的领域，如数码相机、视频监视系统、自动驾驶系统等。

移位寄存器原理

移位寄存器原理
移位寄存器是一种基于时序电路的设备，用于将数据按照一定的规律进行平移操作。

其内部包含多个存储单元，每个存储单元可以存储一个二进制位。

当输入一个数据比特时，存储单元中的数据会向一个方向进行平移，而最后一个存储单元的数据则会被抛弃。

移位的方向可以是向左或者向右。

移位寄存器可以用来实现很多重要的功能，比如数字信号的平移、数据的串并转换、数据的存储和检测等等。

它在计算机科学和电子工程领域都有广泛的应用。

移位寄存器的工作原理如下：
1. 时钟信号输入：移位寄存器通常需要一个时钟信号来驱动其工作。

时钟信号可以是外部提供的，也可以是内部产生的。

时钟信号的周期决定了移位寄存器的工作速度。

2. 输入数据的接收：当一个数据比特被输入到移位寄存器中时，它会被存储在最后一个存储单元中。

3. 移位操作：在每个时钟周期中，移位寄存器会将存储单元中的数据进行平移，将其传递给相邻的存储单元。

平移的方向可以根据设计需求而定。

4. 数据输出：移位寄存器的输出可以从任意一个存储单元中读取数据。

输出的数据可以用于后续的处理或者传输。

移位寄存器可以根据其结构和功能的不同进行分类，常见的类型包括平行输入/输出的移位寄存器、串行输入/输出的移位寄
存器和并行-串行/串行-并行转换器等。

不同类型的移位寄存器具有各自独特的应用场景和工作原理。

总的来说，移位寄存器是一种重要的时序电路设备，它可以实现数据的平移操作和转换功能。

它在数字电路设计和通信系统中有着广泛的应用。

并行输入串行输出移位寄存器原理

并行输入串行输出移位寄存器原理以并行输入串行输出移位寄存器原理为标题，下面将详细介绍该原理及其应用。

移位寄存器是一种常用的数字电路元件，可以实现数据的平行输入和串行输出。

它由多个触发器组成，每个触发器都可以存储一个位的信息。

在并行输入时，数据可以同时输入到每个触发器中，而在串行输出时，触发器之间的数据按照一定的顺序传递，从而实现数据的移位。

在移位寄存器中，最常见的是串行输入并行输出的移位寄存器，即数据按照一位一位的顺序输入到移位寄存器中，而输出则可以同时输出多个位的数据。

这种移位寄存器的应用非常广泛，例如在串行通信中，可以使用移位寄存器将并行数据转换为串行数据进行传输，而在显示器中，也可以使用移位寄存器逐行扫描显示像素点。

移位寄存器的工作原理基于触发器的特性。

触发器是一种存储状态的元件，它可以根据时钟信号的变化来改变输出状态。

在移位寄存器中，触发器之间通过时钟信号进行串行数据传输。

当时钟上升沿到来时，触发器将其输入数据更新到输出中，并将原来的输出传递给下一个触发器，从而实现数据的移位。

在移位寄存器中，有两种常见的触发器，分别是D触发器和JK触发器。

D触发器是最简单的触发器，它有一个数据输入端D和一个时钟输入端CLK，当时钟信号发生变化时，D触发器将D端的数据更新到输出端Q中。

而JK触发器是一种更复杂的触发器，它有两个数据输入端J和K，以及一个时钟输入端CLK。

当时钟信号发生变化时，JK触发器根据J和K的值来更新输出端Q。

通过组合不同类型的触发器，可以构建出不同类型的移位寄存器，满足不同的应用需求。

除了串行输入并行输出的移位寄存器外，还有并行输入串行输出的移位寄存器。

这种移位寄存器可以同时输入多个位的数据，并将其串行输出。

在这种移位寄存器中，每个触发器都有一个数据输入端，当时钟信号发生变化时，触发器将输入端的数据更新到输出端，并将原来的输出传递给下一个触发器。

通过这种方式，多个位的数据就可以按照一定的顺序进行移位输出。

74hc595的工作原理

74hc595的工作原理
74HC595是一款8位移位寄存器，用于串行输入并行输出数
据的传输。

其工作原理如下：
1. 序列输入：数据首先通过串行输入(SER)引脚依次输入到
74HC595移位寄存器的内部寄存器中。

可以通过将数据位的
电平依次输入SER引脚，或者通过移位寄存器引脚(SRCLK)
提供的时钟信号实现。

每个数据位都会依次被移入内部寄存器。

2. 移位：当所有数据位都被输入后，通过一个移位寄存器引脚(SRCLK)提供的时钟信号，将内部寄存器中的数据进行右移。

此时，新输入的数据位会被移至最低位，而原有数据位则向更高位移动。

3. 输出：移位完成后，将内部寄存器中的数据同时传输到并行输出引脚(Q0-Q7)上。

这些并行输出引脚可以驱动外部设备或
其他电路。

4. 控制：在移位和输出过程中，通过锁存寄存器引脚(RCLK)
提供的锁存信号，可以选择性地决定是否将数据传输到并行输出引脚上。

当锁存信号为高电平时，数据被锁存；当锁存信号为低电平时，数据则可以更新。

总之，74HC595的工作原理就是通过串行输入、移位、并行
输出和锁存控制四个步骤实现从串行到并行的数据传输。

通过输入的数据和时钟信号进行移位操作，最终将数据并行输出到多个引脚上。

移位寄存器

移位寄存器寄存器在数字电路中，用来存放二进制数据或代码的电路称为寄存器。

寄存器是由具有存储功能的触发器组合起来构成的。

一个触发器可以存储一位二进制代码，存放N位二进制代码的寄存器，需用n个触发器来构成。

按功能可分为：基本寄存器和移位寄存器。

移位寄存器移位寄存器中的数据可以在移位脉冲作用下一次逐位右移或左移，数据既可以并行输入、并行输出，也可以串行输入、串行输出，还可以并行输入、串行输出，串行输入、并行输出，十分灵活，用途也很广。

目前常用的集成移位寄存器种类很多，如74164、74165、74166均为八位单向移位寄存器，74195为四位单向移存器，74194为四位双向移存器，74198为八位双向移存器。

反馈移位寄存器(一)、反馈移位寄存器的介绍1. 什么是反馈移位寄存器ai表示二值（0，1）存储单元，ai的个数n成为反馈移位寄存器的级。

在某一时刻，这些级构成该反馈移位寄存器的一个状态，共有2n个可能状态，每一个状态对应于域GF（2）上的一个n维向量，用（a1,a2,a3,…an）表示。

在主时钟周期的周期区间上，每一级存储器ai都将内容向下一级ai-1传递，并根据寄存器的当前状态f（a1,a2,a3,…an）作为an的下一时间内容，即从一个状态转移到下一个状态。

其中函数f（a1,a2,a3,…an）称为该反馈移位寄存器的反馈函数。

2. 线性反馈移位寄存器和非线性反馈移位寄存器如果反馈函数f（a1,a2,a3,…an）是a1,a2,a3,…an 的线性函数函数，则该反馈移位寄存器是线性反馈移位寄存器用LFSR表示，比如：f（a1,a2,a3,…an）=kna1⊕kn-1a2⊕….⊕k2an-1⊕k1an,其中系数ki∈{0，1}（i=1,2,3,…,n）。

相应的如果反馈函数f（a1,a2,a3,…an）是a1,a2,a3,…an 的非线性函数函数，则该反馈移位寄存器是非线性反馈移位寄存器。

(二)、反馈移位寄存器的性质1．移位寄存器序列反馈函数f（a1,a2,a3,…an）为n元布尔函数。

移位寄存器芯片工作原理 -回复

移位寄存器芯片工作原理-回复移位寄存器芯片是一种用于数据存储和位移操作的电子器件。

它在电子数字系统中起着重要作用，其工作原理是通过时钟信号的控制实现数据的移位和存储。

首先，让我们了解一下移位寄存器的基本结构。

移位寄存器一般由几个触发器和一个控制逻辑组成。

触发器可以将输入的信号暂时存储起来，并在时钟信号的控制下进行位移操作。

控制逻辑则根据时钟信号的变化来控制触发器的工作模式。

移位寄存器的基本操作包括数据的输入、输出和位移。

当一个数据需要存储到移位寄存器中时，该数据会被输入到移位寄存器的最后一个触发器中。

在时钟信号的控制下，该数据会被依次传递给前一个触发器，最终存储在第一个触发器中。

这样，数据就被存储在移位寄存器中了。

与此同时，移位寄存器还可以对存储的数据进行位移操作。

位移操作可以沿着移位寄存器的方向进行，即从第一个触发器向最后一个触发器位移。

在位移操作过程中，移位寄存器中的每个触发器都会将其存储的数据传递给下一个触发器，最终到达移位寄存器的末尾。

这样，原先存储在移位寄存器中的数据就会根据位移操作的要求进行改变。

移位寄存器的位移操作可以分为两种类型：串行位移和并行位移。

串行位移是指每个触发器只能传递一个数据位，在位移过程中数据位逐个通过触发器传递。

而并行位移是指每个触发器可以同时传递多个数据位，在位移过程中部分或全部数据位同时通过触发器传递。

这两种位移操作可以根据实际需求来选择。

移位寄存器还可以根据控制逻辑的不同工作模式来实现不同的功能。

其中最常见的工作模式包括循环移位、移位清零、移位加法和移位减法等。

循环移位是指在位移过程中，移位寄存器的最后一个触发器的数据会回到第一个触发器的位置，实现数据的循环移动。

移位清零是指在位移过程中，移位寄存器的每个触发器都会将其存储的数据清零。

移位加法和移位减法则是在位移过程中，移位寄存器的每个触发器会向前一个触发器传递数据，并在相邻触发器之间进行加法或减法操作。

综上所述，移位寄存器芯片的工作原理主要包括数据的输入、输出和位移操作。

湖大EDA第四次实验报告移位寄存器

EDA第四次实验报告（移位寄存器）一实验目的（1）移位寄存器的工作原理及应用（2）定制LPM原件及应用（3）电路仿真基本方法（4）混合模块工程设计方法二实验仪器（1）PC一台（2）DDA系统数字系统实验平台（3）Quatartus2配套软件三实验原理基本概念: 移位寄存器是用来存储二进制数字信息且能进行信息移位的时序逻辑电路, 根据移位寄存器存取信息的方式不同分为串入串出, 串入并行, 并行串出, 并行并出四种形式。

（1）基本原理74194是一种典型的中规模集成移位寄存器, 由四个RS触发器和一些门电路构成的四位双向移位寄存器, 该移位寄存器具有左移, 右移。

并行输入数据, 保持及异步清零五种功能, 其中ABCD为并行输入端, QAQBQCQD为并行输出端；SRSI为右移串行输入端, SLSI为左移串行输入端；S1S0为模式控制端；CLRN 为异步清零端；CLK为时钟脉冲输入端, 33移位寄存器的应用Clk, clk1: 时钟输入信号, clk频率应较高, clk1频率应较低。

clrn:清零信号, 二进制输入, 低电平输入sl 、sr: 左移或者右移, 二进制输入。

s0、s1模式控制端, 二进制输入；abcd：abcd输入端, 输入四个二进制信号；qabcd: 输出四个二进制信号应用:可构成计数器, 顺序脉冲发生器, 串行累加器, 串并转换, 并串转换等。

四实验步骤（1）74194功能验证电路（2）74194功能仿真结果五实验心得通过本次试验, 我基本掌握了移位寄存器的的工作原理, 总结了一些设置波形的方法: 添加节点前设置好参数；添加节点或总线后信号整合与位置分配, 不同类的信号要上下放置, 时钟信号置顶, 其他信号可以按照“异步控制—》同步控制—》数据输入”顺序向下放置, 同一元件的控制信号就近放置；同一功能的控制信号就近放置。

先设置时钟等激励信号完成电路的初始状态, 将时间轴划分为连续的时间段, 一小段完成一小步实验内容, 激励输入完成后立即生成波形并判断结果。

8位移位寄存器原理

8位移位寄存器原理
8位移位寄存器是一种数字电路，用于将8位数据进行位移操作，通常包括左移（Shift Left）和右移（Shift Right）操作。

这种寄存器的原理如下：
1.寄存器结构：8位移位寄存器由8个触发器（Flip-Flop）组成，每个触发器存储一个位的数据。

这些触发器按顺序连接，构成一个8位的寄存器。

2.输入数据：8位数据输入进入寄存器的最低位（LSB），同时高位数据可能丢失或移动到其他地方，取决于具体的位移操作。

3.位移操作：寄存器可以执行两种常见的位移操作，即左移和右移。

-左移（Shift Left）：数据向左移动一位，最高位被丢弃，最低位被填充零。

-右移（Shift Right）：数据向右移动一位，最低位被丢弃，最高位被填充零。

4.控制逻辑：8位移位寄存器需要一个控制逻辑来确定位移方向和步数。

通常，它包括一个控制输入，可以指示是左移还是右移，并且可以指定连续的位移操作。

5.输出数据：8位移位寄存器的输出可以用于其他电路或处理器的输入，或者它可以被连接到其他寄存器以进行进一步的数据处理。

8位移位寄存器常用于数字信号处理、微处理器中的移位指令、数据加密等应用，因为它们可以方便地执行位移操作。

通过控制寄存器的位移方向和步数，可以实现不同的位移效果，从而满足不同的应用需求。

由JK触发器组成的4位移位寄存器工作原理

由JK触发器组成的4位移位寄存器工作原理
移位寄存器不仅有存放数码而且有移位的功能。

所谓移位，就是每当来一位移位脉冲(时钟脉冲)，触发器的状态便向右或向左移动一位，也就是指寄存的数码可以在移位脉冲的控制下依次进行移位。

移位寄存器在计算机中应用广泛。

图1所示是由JK触发器组成的4位移位寄存器。

接成D触发器，数码由D端输入。

设寄存的二进制数为1011，按移位脉冲(即时钟脉冲)的工作节拍从高位到低位依次串行送至D端。

工作之初先清零。

首先，第一个移位脉冲的下降沿来到时使触发器翻转，，其他保持0态。

接着，第二个移位脉冲的下降沿来到时使和同时翻转，由于的J端为1，的J端为0，所以，，和仍为0。

以后过程见表1，移位一次，存入一个新数码，直到第4个脉冲的下降沿来时，存数结束。

这时，可以从4个触发器的Q端得到并行的数码输出。

图1 由JK触发器组成的4位移位寄存器。

位移寄存器实验报告总结

一、实验目的本次实验旨在让学生掌握位移寄存器的基本原理，熟悉其结构、工作方式及功能，并学会利用位移寄存器实现数据串行与并行的相互转换。

通过实验，使学生深入了解数字电路在实际应用中的重要作用，提高动手实践能力。

二、实验原理1. 位移寄存器的基本原理位移寄存器是一种具有移位功能的寄存器，它可以在时钟脉冲的作用下，将寄存器中的数据依次左移或右移。

在实验中，我们采用D触发器作为基本单元，构成一个4位双向移位寄存器。

2. 位移寄存器的结构实验中使用的4位双向移位寄存器由4个D触发器组成，其逻辑符号及引脚排列如下：- D3、D2、D1、D0：并行输入端，用于输入数据；- Q3、Q2、Q1、Q0：并行输出端，用于输出数据；- SR：右移串行输入端，用于输入右移数据；- SL：左移串行输入端，用于输入左移数据；- S1、S0：操作模式控制端，用于选择寄存器的操作模式；- CR：直接无条件清零端，用于清零寄存器；- CP：时钟脉冲输入端，用于产生时钟信号。

3. 位移寄存器的功能74LS194或CC40194型4位双向移位寄存器具有以下5种操作模式：（1）并行送数寄存：将并行数据同时送入寄存器；（2）右移：将寄存器中的数据向右移动，SR端输入数据；（3）左移：将寄存器中的数据向左移动，SL端输入数据；（4）保持：保持寄存器中的数据不变；（5）清零：将寄存器中的数据清零。

三、实验内容与步骤1. 实验内容（1）搭建4位双向移位寄存器实验电路；（2）观察并记录寄存器在不同操作模式下的输出；（3）实现数据串行与并行的相互转换；（4）分析实验结果，验证实验原理。

2. 实验步骤（1）根据实验电路图，连接实验板上的各个元件；（2）将实验板接入电源，观察电路工作状态；（3）设置操作模式控制端S1、S0，选择所需的操作模式；（4）输入并行数据或串行数据，观察寄存器输出；（5）调整输入数据，观察寄存器在不同操作模式下的输出；（6）记录实验数据，分析实验结果。
