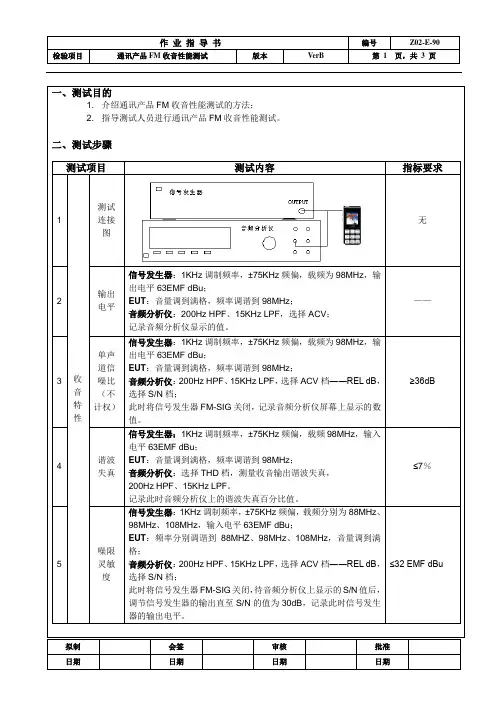

FM收音性能测试作业指导书

调幅抑制比=ABS(VAUDIO1- VAUDIO2)
≥30dB
11
立体声分离度
信号发生器：1KHz调制频率，±20.25KHz频偏，载频98MHz，输入电平63EMF dBu，导频7.5KHz，选择左声道L，记录此时的ACV值VAUDIO1，然后转换到右声道R，记录此时的ACV值VAUDIO2
立体声
《性能测试表（收音机）》
一、测试目的
1.介绍通讯产品FM收音性能测试的方法；
2.指导测试人员进行通讯产品FM收音性能测试。
二、测试步骤
测试项目
测试内容
指标要求
1
收音特性
测试连接图
无
2
输出电平
信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；
EUT：音量调到满格，频率调谐到98MHz；
此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。
≤32 EMF dBu
6
收音特性
限幅灵敏度
信号发生器：1KHz调制频率，±75KHz频偏，载频分别为88MHZ、98MHz、108MHz，输入电平63EMF dBu；
88MHz~108MHz
9
频率特性
信号发生器：1KHz调制频率，±22.5KHz频偏，载频98MHz，输出电平63EMF dBu；选择EXT.；
音频分析仪：打开output，200HzHPF/15KHz，调节音频分析仪上面的GEN-L，直到信号发生器的HIGH和LOW灯都熄灭，选择ACVREL，将SP设置为SLOW；
≥16dB
12
立体声信噪比（不计权）

收音机参数及测试方法

FM参数测试方法：1、噪限灵敏度（使用灵敏度）静噪灵敏度（S/N为50dB）信噪比信号发生器：1KHz调制频率，±75KHz（AEC）频偏，其他机型22.5KHz频偏，载频分别为90.1MHz、98.1MHz、106.1MHz，输入电平66EMF dBu；EUT：频率分别调谐到90.1MHz、98.1MHz、106.1MHz，音量调到满格；音频分析仪：200Hz HPF、15KHz LPF，选择ACV档――REL dB，选择S/N档；此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。

2、-3dB极限灵敏度定义：使标准输出下降3dB，高频信号的电平值即“限幅灵敏度”（考察弱信号时收音机的接收能力）。

音量-标准输出。

RF信号-60dB（1MV）、1KHZ、+22.5KHZ。

固定频点于中端测量频率点，接收机调整接收在中端测量频率点，使输出为标准状态（视此时为0dB）。

降低RF输出电平，使接收输出下降3dB，此时的RF电平即为限幅灵敏度。

3、频率响应(FREQUENCY RESPONE)-3dB频率响应(-3 dB FREQUENCY RESPONE)⑴在接收机的中端测量频率，标准测量条件下加上预加重进行测量，且高频信号发生器需外接音频信号源；⑵在1KHz调制频率时，调节音量控制器至输出达到标准参考输出功率0.5W作为参考0dB；⑶缓慢减小外部调制频率直到输出下降3dB，并记下此时的频率；⑷缓慢增大外部调制频率直到输出下降3dB，同样记下此时的频率；⑸则所记录的频率分别为被测试机-3dB点的频率范围的上下限。

4、失真及过载失真(DISTORTION/RF OVERLOAD DISTORTION)⑴在接收机的中端测量频率点测量；⑵信号发生器设置为调制1KHz、频偏75KHz；⑶调节音量控制器至输出达到标准参考输出功率0.5W(1.4V)；⑷测量高频输入电平为1mV(60dBuV)时的音频失真；⑸提高高频输入电平到100mV(100dBuV)，并重新调整音量电位器，使音频输出为标准输出功率0.5W；⑹测定此时的音频过载失真（10% THD+N）。

电台技术指标解析和测试方法

2020/3/15
电台技术指标解析和测试方法
15
第二部分接收机测试项目
4、调制接收带宽：
– 定义：是指接收机接纳一个输入电平比实测参考灵敏度高6dB，并使输出信号信纳比降回到12dB的输入信号的调制频偏的两倍。
– 测试方法：1）接收机不静噪工作状态，输入端加入标准输入信号，调节音量电位器使接收机输出10%额定音频功率；
调制频率
300
500
1000
2000
3000
（Hz）
去加重特性
-10.4
-6
0
+6
+9.5
（dB）
2020/3/15
电台技术指标解析和测试方法
19
第二部分接收机测试项目
7、抑噪灵敏度：
– 定义：是指接收机音频输出产生20dB噪声抑制时，加在接收机输入端未调标准工作频率信号的最小电平值。
– 测试方法：1）接收机不静噪工作状态，调节音量电位器使接收机输出噪声功率比额定音频输出功率低6dB，即为额定音频输出的 25%。 2）调节输入未调载波信号的电平，使噪声电平降低 20dB，此时的未调载波信号电平值即为抑噪灵敏度。
2020/3/15
电台技术指标解析和测试方法
18
第二部分接收机测试项目
4）改变输入调制分别为300Hz,500Hz,2000Hz,3000Hz，
并使频偏表保持为1kHz，记录此时的接收音频输出电平U300、U500、
U 、U ; 2000
3000
5) 用U300、U500、U2000、U3000 减去U1000，所得到的差值应满足下表指标规定。（差值是dB值）
2020/3/15
电台技术指标解析和测试方法

收音机FM指标测试方法

收音机指标测试方法及仪器一、仪器1：双踪示波器2：失真仪3：双针毫伏表4：电源5：高频信号发生器6：低频信号发生器二、测试方法FM指标测试1：最大灵敏度将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，此时高频信号发生器的dB数即是最大灵敏度。

2：-30DB实用灵敏度将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，调节高频信号发生器的输出电平（假设20dB），此时调节被测机电位器使毫伏表的指针指到0dB，去调制，调节毫伏表的旋扭倒腿三挡，此时看毫伏表的指针是否指到0dB，若指针未到0dB，则降低高频信号发生器的输出dB数，若指针超过0dB，则提高高频信号发生器的输出dB数再重测，直到毫伏表的指针指到0dB，此时高频信号发生器的输出dB数为-30dB实用灵敏度。

3：-3DB极限灵敏度将高频信号发生器发射98MHz频率，调制度22.5 KHz，调制频率1KHz，调制电平60dB，被测机也调试到98MHZ的接收频率，调节被测机电位器使毫伏表的指针指到0dB，降低高频信号发生器的调制电平，使毫伏表的指针降低3dB，此时高频信号发生器的输出dB数为-3dB极限灵敏度。

4：IF中频频率将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率。

电位器开到最大，此时将高频信号发生器发射10.7MHz的中频频率，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出。

再细调高频信号发生器的发射频率，使毫伏表的指针指到最高，此时高频信号发生器的发射频率即为IF中频频率。

5：中频抑制将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，（即为最大灵敏度，读取其dB数）。

电台技术指标解析和测试方法

3）记录此时的音频电平，即为调制灵敏度。（和产品标准相关）
2017/8/13
电台技术指标解析和测试方法
7
第一部分发射机测试项目
5、调制音频失真：
– 定义：是指发射机以额定功率输出，获得额定频偏时，解调后音频基带内全部谐波成分的有效值电压对其音频输入端所加标准测试音（标准调制）信号的有效值电压之比。
2017/8/13
电台技术指标解析和测试方法
5
第一部分发射机测试项目
– 测试方法：1）发射机的音频入端接入音频源，发射机输出端接
入调制度仪。
2）调整音频源频率为1KHz，电平为发射机音频输入标称值，则调制度仪指示频偏为3KHz。 3）增加音频源输出电平至高于标称电平20dB，调制度仪指示频偏不应超过最大允许频偏。 4）保持音频源输出电平不变，在300Hz至3KHz间调整音频源频率，则调制度仪指示频偏同样不应超过最大允许频偏 (一般选300,500,1k,2k,3k信号时的频偏值)。
2017/8/13
电台技术指标解析和测试方法
10
第一部分发射机测试项目
4）分别求出其dB值，用1k对应的电平分别减去 300,500,2K，3K对应电平，其差值应符合下表规定（+1，3）。
调制频率（Hz）予加重特性（dB） 300 -10.4 500 -6 1000 0 2000 +6 3000 +9.5
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出端接入调制度仪，解调音频输出接入失真度仪； 2）设定调制音频信号为1KHz ，调节其电平使频偏为 3KHz，记录此时失真度仪指示数即为调制音频失真。
2017/8/13
电台技术指标解析和测试方法

收音机参数及测试方法

2、-3dB极限灵敏度定义：使标准输出下降3dB，高频信号的电平值即“限幅灵敏度”（考察弱信号时收音机的接收能力）。

音量-标准输出。

RF信号-60dB（1MV）、1KHZ、+22.5KHZ。

固定频点于中端测量频率点，接收机调整接收在中端测量频率点，使输出为标准状态（视此时为0dB）。

降低RF输出电平，使接收输出下降3dB，此时的RF电平即为限幅灵敏度。

数传电台的测试

电台的主要技术参数
总体规格
序号
项目
规格
1 频率范围
220.0000～240.0000MHz
2 信道间隔
25KHz
Hale Waihona Puke 3 频带展宽20MHz
4 电源额定电压 +13.8V（工作电压范围：+5 ～+16V）
电台的主要技术参数
发射机部份
序号 1 2 3 4 5 6 7 8
9
10 11
项目发射功率杂波发射最大调制频偏音频谐波失真调制灵敏度数据输入调制频偏频率稳定度发射限时
数传电台的测试
v 教学目标 v 1.掌握无线电综合测试仪的使用 ❖ 2.能理解无线电综合测试仪结构框图和工作原理 ❖ 3.理解无线电台结构组成 ❖ 3.掌握电台测试方法 ❖ 4.会撰写测试报告
数传电台的测试
v 工作任务
❖ 1.编制测试工艺文件 ❖ 2.用无线电综合测试仪测量电台 ❖ 3.撰写测试报告
EE5113型综合测试仪
1．面板结构
图13.1 EE5113前面板示意图
无线电综合测试仪
2．主要技术指标
1)射频信号发生器 a）输出阻抗：50Ω标称值 b）输出频率范围：0.4MHz～1000MHz c）输出电平：对N型座：-127dBm～-20dBm，或0.1μV～22.4mV 对BNC型座：-107dBm～0dBm（1μV～224mV）
发射电流
噪音和交流声发射起动时间
规格 1～10W ≥70dB ≤5KHz
≤2% 3.5 ～14mV (输入信号：1KHz、250mV)±4KHz ±1.5ppm（-30～+70℃） 30-1200s可设置（步长30s） ≤1.0A(13.8V、5W时) ≤1.6A(13.8V、10W时)

广播测试方案

广播测试方案一、引言广播测试是指对广播设备进行性能测量和信号覆盖测试的过程。

在现代社会中，广播作为一种重要的传媒形式，具有广泛的应用场景。

为了确保广播设备的正常运行并提供高质量的广播服务，进行广播测试至关重要。

本文将介绍一个广播测试方案，以确保广播设备的性能和覆盖范围。

二、测试目标与要求1. 测试目标- 评估广播设备的发射功率和接收灵敏度。

- 确定广播信号的传播距离和覆盖范围。

- 发现和解决广播设备可能存在的问题。

2. 测试要求- 确保测试过程安全可靠，不干扰其他无线设备运行。

- 测试环境应符合实际广播使用场景。

- 测试设备应满足相关广播标准。

三、测试方案1. 硬件设备准备- 广播信号发射设备：使用符合广播标准的电台设备，保证稳定的信号源。

- 广播信号接收设备：使用可靠的接收器，能够准确接收和测量广播信号的参数。

2. 测试环境准备- 确定测试场地，包括室内和室外环境。

- 清理测试环境，确保没有干扰源和障碍物。

- 配置测试设备，包括天线、电缆和连接线等。

3. 测试过程- 设置广播信号发射设备的频率和功率。

- 使用广播信号接收设备测量信号的接收灵敏度和强度。

- 在不同位置测量信号的强度和传播范围。

- 分析测试结果，评估广播设备的性能和覆盖范围。

四、测试数据处理与分析1. 收集测试数据- 记录每个位置的接收灵敏度和信号强度。

- 记录广播信号的频率和功率设置。

2. 数据分析- 比较不同位置的信号强度，评估信号传播范围。

- 分析接收灵敏度和信号强度之间的关系，判断广播设备性能。

- 发现并记录任何异常数据或问题。

五、测试结果与结论根据测试数据的分析，得出以下结论：1. 广播设备的发射功率满足要求，信号覆盖范围广。

2. 在某些位置存在信号较弱或信号中断的情况，可能是由于障碍物或干扰源引起。

六、改进建议基于测试结果和结论，提出以下改进建议：1. 针对信号较弱的区域，增加或调整广播设备的位置，以提高信号覆盖范围。

FM调频收音机详细测试方法

FM 测试方法FM（调频）收音机的基本原理和各项指标的测试方法一、FM（调频）基本原理：调频（FM）是用音频信号去调制高频载波的频率，使高频载波的频率随信号而有规律的变化，载波的幅度保持不变。

无线电广播的过程是：首先利用话筒将声音变成音频电信号，经音频放大器放大后送往调制器，对高频载波信号进行调制，从调制器输出的调副或调频信号再经过高频放大器放大后送到发射天线，将载有声音“信息”的无线电波发出。

二、优点：1.抗干扰能力好2.频带宽，音质好3.频道容量大,解决电台拥挤问题三、FM 调频收音（FM ，FREQUENCY MODULA TION )的测试项目和方法：1.FM频率范围( FM RANGE )要求：频偏：22.5KHZ DEV 调制频率：1KHZ方法：A扭转主机台钮转最低点. B调整RF频率.使收音机得到最强的信号(失真最小)此时的频率为低端 C.将台钮至高端,同样的方法得到高端频率D,低端-高端为全频覆盖范围.2 最大灵敏度( MAX SENS )要求：频偏:22.5KHZ DEV，调制频率为:1KHZ，测试频率:90MHZ、98MHZ. 106MHZ。

定义：收音机在最大音量时，输出信号强度达到标准功率时输入信号的强度要求：调制度22.5KHZ，调制频率为1KHZ方法：A.同调（使测试机与RF信号发生器的频率基本一致频率）90MHZ、98MHZ、106KHZ.失真最小B.将音量（VR）最大，变调电平（A TT）值，使毫伏表指标回到（REF O/P）时的dB数就是最大灵敏度3.30DB限噪灵敏度(30DB S\N SENS)方法：同调90MHZ、98MHZ、106MHZ.要求：调制度22.5KHZ 调制频率：1KHZ方法：A. 同调（测试机与RF信号发生器的频率基本一致）频率90MHZ,98MHZ, 106MHZB首先测出它们的最大灵敏度，增加DB数，将音量调到标准输出，关掉调制度（MOD）C衰减毫伏表VTVM下降的数值刚好为30dB，看指标能否回到标准输出如果没有回到标准输出：，减少电平DB数使它达到如果超过标准输出：增加电平DB数例如：标准输出为0.632V -4DB,电平数为21DB假如衰减30BD刚好在-4DB处,然后ATT值21DB. 21DB就是测试机的限噪灵敏度注意：测试FM的时候.高频信号发生器应连接至到收音机FM天线PCB板,输入端,断开天线拉杆天线,地线则需要接至收音机高频放大的地线,一般为PVC地线.4.中频频率/中频抑制( IF FREQUENCY/IF REJECTION)要求：调制度为22.5KHZ，调制频率为1KHZ。

收音机参数及测试方法(精)

FM 参数测试方法:1、噪限灵敏度(使用灵敏度静噪灵敏度(S/N为 50dB 信噪比信号发生器 :1KHz 调制频率,±75KHz(AEC 频偏,其他机型 22.5KHz 频偏, 载频分别为 90.1MHz 、 98.1MHz 、 106.1MHz ,输入电平 66EMF dBu;EUT :频率分别调谐到 90.1MHz 、 98.1MHz 、 106.1MHz ,音量调到满格;音频分析仪 :200Hz HPF、 15KHz LPF,选择 ACV 档――REL dB,选择 S/N档; 此时将信号发生器 FM-SIG 关闭,待音频分析仪上显示的 S/N值后,调节信号发生器的输出直至 S/N的值为 30dB ,记录此时信号发生器的输出电平。

2、 -3dB 极限灵敏度定义:使标准输出下降 3dB ,高频信号的电平值即“限幅灵敏度” (考察弱信号时收音机的接收能力。

音量 -标准输出。

RF 信号 -60dB (1MV 、 1KHZ 、 +22.5KHZ。

固定频点于中端测量频率点, 接收机调整接收在中端测量频率点, 使输出为标准状态 (视此时为0dB 。

降低 RF 输出电平,使接收输出下降 3dB ,此时的 RF 电平即为限幅灵敏度。

3、频率响应 (FREQUENCY RESPONE-3dB 频率响应 (-3 dB FREQUENCY RESPONE⑴在接收机的中端测量频率,标准测量条件下加上预加重进行测量,且高频信号发生器需外接音频信号源;⑵在 1KHz 调制频率时,调节音量控制器至输出达到标准参考输出功率 0.5W 作为参考 0dB ;⑶缓慢减小外部调制频率直到输出下降 3dB ,并记下此时的频率;⑷缓慢增大外部调制频率直到输出下降 3dB ,同样记下此时的频率;⑸则所记录的频率分别为被测试机 -3dB 点的频率范围的上下限。

4、失真及过载失真 (DISTORTION/RF OVERLOAD DISTORTION⑴在接收机的中端测量频率点测量;⑵信号发生器设置为调制 1KHz 、频偏 75KHz ;⑶调节音量控制器至输出达到标准参考输出功率 0.5W(1.4V;⑷测量高频输入电平为 1mV(60dBuV时的音频失真;⑸提高高频输入电平到 100mV(100dBuV,并重新调整音量电位器,使音频输出为标准输出功率 0.5W ;⑹测定此时的音频过载失真(10% THD+N 。

短波天馈线测试方案

短波天馈线测试方案简介短波天馈线是连接短波电台发射机和天线之间的重要组成部分。

为了确保短波电台的正常工作和传输效果，需要对短波天馈线进行定期的测试和检查。

本文档将介绍短波天馈线测试的方案和步骤。

目标本文档的目标是指导用户进行短波天馈线的测试，并确保测试结果准确可靠。

通过测试，可以判断天馈线的质量是否符合要求，发现潜在问题，并及时对其进行修复和调整，从而确保短波电台的正常工作。

测试工具和设备准备在进行短波天馈线测试之前，需要准备以下工具和设备：1.短波电台发射机2.天线分析仪3.频谱分析仪4.反射器5.测试电缆6.天馈线连接器7.电源供应器8.可调负载测试步骤步骤一：检查设备连接1.将短波电台发射机与天线分析仪通过测试电缆连接起来。

2.将频谱分析仪与天线分析仪通过测试电缆连接起来。

3.确保所有的连接器和接头都连接紧固，没有松动现象。

步骤二：进行预热和校准1.打开短波电台发射机，并进行预热，使其达到正常工作温度。

2.对天线分析仪进行校准，以确保其准确性和稳定性。

3.对频谱分析仪进行校准，以确保其准确性和稳定性。

步骤三：测量天馈线的驻波比1.将反射器与短波电台发射机的输出端连接。

2.将天馈线连接到反射器的输入端，并确保连接牢固。

3.设置天线分析仪的参数，选择对应的频段和测试模式。

4.打开短波电台发射机，并调整频率和功率。

5.观察天线分析仪上的驻波比指示，并记录测量结果。

6.如果驻波比超过了设定的阈值范围，说明天馈线存在问题，需要进一步检查。

步骤四：测量天馈线的损耗1.将可调负载与短波电台发射机的输出端连接。

2.将天馈线连接到可调负载的输入端，并确保连接牢固。

3.设置频谱分析仪的参数，选择对应的频段和测试模式。

4.打开短波电台发射机，并调整频率和功率。

5.观察频谱分析仪上的功率指示，并记录测量结果。

6.根据测量结果计算天馈线的损耗。

7.如果损耗超过了设定的阈值范围，说明天馈线存在问题，需要进一步检查。

步骤五：分析和处理测试结果根据测试结果，对天馈线的质量进行评估，并采取相应的措施进行处理。

电台技术指标解析和测试方法分解

成都通信段成都通信车间王修兵 ahahome@
2018/10/24 电台技术指标解析和测试方法 1
电台技术指标解析和测试方法
1、发射机测试项目： 2、接收机测试项目： 3、信令测试项目： 4、其他测试项目： 5、测试环境和应注意事项： 6、部颁标准(无线维规)附表：
2018/10/24
+失真之比, SINAD=(S+N+D）/(N+D))。
2018/10/24
电台技术指标解析和测试方法
12
第二部分接收机测试项目
– 测试方法：1）接收机输入端接入射频信号源，接收机音频输出端接入信纳比计，不静噪状态。 2）调整射频源频率为接收机频率，调制频率为1KHz，频偏为3KHz。 3）调整接收机音频输出功率，使其不小于额定功率的50%。 4）调整信号源输出射频电平，使失真度仪显示信纳比为12dB。
2018/10/24
电台技术指标解析和测试方法
6
第一部分发射机测试项目
4、调制灵敏度：
– 定义：是指发射机以额定功率输出，获得额定频偏时，其音频输入端所加标准测试音（标准调制）的电压值。
– 测试方法：1）启动发射机，使之输出额定功率；
2）音频输入端加1000Hz标准测试音，调节其电平，使频偏仪指示频偏为3kz；
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出端接入调制度仪，解调音频输出接入失真度仪； 2）设定调制音频信号为1KHz ，调节其电平使频偏为 3KHz，记录此时失真度仪指示数即为调制音频失真。
2018/10/24
电台技术指标解析和测试方法
8
第一部分发射机测试项目
6、剩余调频（残余调制）：

电台测试步骤

电台测试步骤一、发射机电性能测量指标载波输出功率的测量发射机载波频率误差的测量调制灵敏度的测量调制限制的测量发射机音频失真系数的测量1、载波输出功率是指发射机在无调制情况下，在一个射频周期供给标准输出负荷的平均功率。

测试方法：切断电台麦克风输入与CMS50的连线，使电台在无调制下工作；用电缆将电台与CMS50的射频输入/输出端连好；按下电台的PTT键，使电台发射，即可读出载波输出功率。

2、发射机载波频率误差是指其未调制载波频率与标称工作频率之差值。

测试方法：电台与CMS50连接同载波发射功率测量按下1号件，使COUNT功能选中按下电台的PTT键使电台发射，从屏幕上COUNT显示区可直接读出载波频率。

3、调制灵敏度是指发射机得到标准试验调制的载波输出所需的1KHz音频调制信号的电动势值（注：这里指的标准试验调制，是由最大允许频偏5KHz的60%（即3KHz）的一种调制）测试方法：将电台天线端与CMS50的INPUT端连好，并将CMS50上的音频信号输出端连接到电台的MIC输入端按下9号键，使AF1选中，设定音频信号的频率为1KHz按下9号键，使LEV1选中，设定音频信号的电平为1mv按下电台的PTT键使电台发射按下3号键，使DEMOD选中，键入3K，启动一个自动测量程序，CMS50将会自动变化AF1电平，直至解调频偏为3KHz。

测量结束后在屏幕提示行给出“Search normally ended”。

记下LEV1数值即为调制灵敏度4、调制限制是一种通常在发射机音频级完成处理过程，以防止调制超过最大允许频偏（5KHz）,具体作法是：在调制灵敏度测量的基础上，调节LEV1，使之增大20dB,再测量发射机输出频偏，不应超过5KHz。

测试方法：测量调制灵敏度按下9号键，选中LEV1，在按<dBm>，使电平单位由mv转为dBm，并记住此值。

使LEV1增大20dB，观察屏幕上3号显示区（DEMOD）的发射机的输出频偏值，不应超过5KHz5、发射机音频失真系数是指：当设备的输入端加上规定信号时，发射机输出端的二次和更高次谐波成分的总有效值对整个信号的有效值之比，通常用百分数来表示测试方法：连接方式同调制灵敏度测量先进性调制灵敏度的测量按下6号键，选中DIST功能，读数即为谐波失真系数在按下6号键，选中S/N功能，读数即为信噪比二、接收机电性能测试指标接收机可用灵敏度的测量抑噪灵敏度的测量门限静噪开启灵敏度的测量音频谐波失真的测量调制接收带宽的测量1、接收机可用灵敏度是指在标准试验条件下，接收机输出端得到信纳比为12dB，输出功率不小于额定输出功率的50%，接收机所需的最小的经标准试验调制的射频输入信号电压数值。

收音机测试方法

收音机测试方法1.适用范围：此测试方法适用于朝日牌子的，接收频率为150KHz-30MHz范围，长波（LW）、中波（MW）、短波（SW）、等波段的调幅收音机，为了性能的比较，作为标准测试方法。

2.有关测试的一般规定：（1）电压值和电流值，在测试中以有效值（RMS）表示电压值、电流值。

（2）电平表示方法：电功率、电压及电场强度用电平分贝0（dB）表示的时候参考照下表：表1（3）标准假负载：使用等于扬声器标准阻抗值的电阻作标准假负载，假负载的误差为±5%。

（4）标准实验状态充分屏蔽外部电场，密封室温度20℃、湿度65%。

没有特别指定的时候在温度10°C-35°C，湿度45-85%的状态下进行有关测试比较好，有音质调整开关的机子开关需调至机子音频特性为平坦状态下测试。

（5）电源：（AC/DC式、DC式、AC式）接收机分三种情形考虑使用测试的电源：A．只有一种AC式电源机子时，使用机子上标称标准电源、电压及工频作为测试用电源。

有二种以上AC式电源的机子，可以使用任意使用一种机子标称的电源作为测试电源。

B．只有DC式电源的机子，使用该DC电压值作为测试电源，电源波动在±2%内。

C．A C/DC两用的机子，若没有特别指定可以使用DC来测试，但是使用AC与DC测试S/N、输出功率，交流声寄生调制的数值相差大时，需要使用AC电源测试。

（6）准调制度及调制信号：没有特别指定的时候使用范围30%调制度，400Hz音频调制信号。

（7）标准输出功率：一般情况下，机子的10%THD最大输出功率为5W以下时，使用50mW作为标准为标准输出功率，5W以上时，用500mW作为标准输出功率（规格书有标准功率则用规格书标准功率）。

（8）用环形天线发射试验电场：用条形天线感应环形发射天线的某一点的电压作为环形天线发射的电磁场在该点的等价电场强度，这感应电压是由环形天线与标准信号发生器（SSG ）共同作用产生的电磁场而来的，下图表示接收机子的条形天线的中心成一直线并且条形天线和环形天线成直角。

FM和AM测试方法

1.调被测机到被测频率并使输出失真最小.
2.调音量到参考值.
3.关AM调制,观察输出值是否下降20dB.
4.如低于20dB,则开调制,增加高频信号发生器的输出电平,减小音量使被测机输出保持在参
考值.
5.如超过20dB,则开调制,降低高频信号发生器的输出电平,增加音量使被测机输出保持在参
考值.
6.重复步骤3~5,直至关调制后,被测机输出刚好下降20dB,此时高频信号发生器的输出电平
2.调高频信号发生器的输出,使被测机接收20mV/m信号(或根据工作指南要求),调音量输
出至参考值,并记录此时的输出电平dB1.
3.关调制,记录输出电平dB2. (通过500Hz低通滤波器)
4. dB2- dB1,即为调制交流声.
*如组合音响,调音量到参考值-10dB处,记录输出电平dB1.
4.1.24.2最小交流声(MIN VOL HUM)
5.同样根据工作指南要求,测量其它频率点.
4.1.21低电压灵敏度(LOW VOLT SENS)
1.电源电压120V(美国机)下降到105V,230V(欧洲机)下降到200V,DC电源下降到原来的2/3.
2.此时测量它的最大灵敏度.
4.1.22低电压失真(LOW VOLT DIST)
1.电源条件如4.1.21.
1.高频信号发生器输出1000KHz,调制度30%,调制频率400Hz,输出电平根据工作指南要
求.
2.被测机接收此信号,调音量到最小,并同时关高频信号发生器调制.
3.记录此时毫伏表测得电平V,即为最小交流声.
4.1.25频带宽度(1330 BAND WIDTH)
1.高频信号发生器发出1000KHz,调制度30%,调制频率400Hz.

车载超短波电台功放测试细则

测试细则PA205124750W编制：_____________日期：_____________ 审核：_____________日期：_____________ 标准化：_____________日期：_____________ 批准：_____________日期：2014年10月22日YF-WI-7.3.3-17B目录一、技术规范（参考技术指标） (2)二、检验方法： (4)1、所用仪器设备 (4)2、测试指标 (4)2.1输出功率 (4)2.2增益、平坦度的测试 (5)2.3谐波、杂波、电源纹波主频根部 (5)2.4噪声测试 (6)2.5三阶交调测试 (7)2.6驻波比测试 (7)2.7功能状态检查 (8)一、技术规范（参考技术指标）主要技术要求2.1 主要功能完成激励信号放大；具有正反向功率检测功能；具有驻波比检测功能；具有温度检测功能；具有自检功能。

2.2 指标要求（1）频率范围：30MHz～512MHz。

（2）输入信号幅度：10dBm；输入阻抗：50Ω。

（3）输出功率：48.5dBm±1dBm；输出阻抗：50Ω。

（4）增益：≥38dB。

（5）驻波比：输入驻波比：≤1.5：1；（6）输出驻波比：≤2.0：1。

（7）三阶互调抑制：≥30dBc。

（测试方法：功放输入载波偏移±600kHz双信号，产生的三阶互调产物，输出双信号电平，每个电平幅度分别为45dBm，峰包功率为满功率）（8）宽带噪声：偏离载波频率15％≤-75dBm/200kHz。

（9）杂散：≥70dBc。

（10）功率上升时间：≤10μs。

（11）供电：+24V。

（18V-33V时增益功率变化±1.5 dB）当＋24V工作电压下降至18V时，输出功率下降不超过1.5dB；当＋24V工作电压上升至33V时，功放应能正常工作，34V时不损坏，（允许出现保护）。

（12）功耗要求：≤12A。

（13）温度检测输出：TFI=0.5V+TC×10mV/℃。

收音机（FMAM）的基本原理及相关重要指标定义、标准及具体测试方法

收⾳机（FMAM）的基本原理及相关重要指标定义、标准及具体测试⽅法收⾳机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试⽅法第⼀节A M BAND （调幅式收⾳机）基本原理⼴播电台将声⾳信号加到⾼频电波上即“调制”，意思即⽤⾳频信号去调制⾼频电信号，使⾼频信号的幅度、频率或相位随⾳频信号的变化⽽变化。

“连载”⾳频信号的⾼频信号即“载波”。

所谓“调幅”是使⾼频载波的幅度随⾳频信号的变化⽽变化。

但载波的频率不变，经调幅后产⽣的信号为“调幅波”。

收⾳机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是⽤来调较中频频率和增益的，按规定AM中频⼀般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。

2、IF位需⽤仪器：AM中频信号仪、FM中频信号仪、⾼频⽰波器、信号衰减器。

3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输⼊到⾼频⽰波器背后信号点输⼊端，为⽰波器提供频率标点；信号仪上的⽔平信号（S）经开关W2转换后，输⼊到⾼频⽰波器背后的⽔平输⼊端，为⽰波器提供较机⽔平线。

AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输⼊；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输⼊（或者接到天线输⼊端）。

AM、FM的振荡⽤104电容短路接地，输出检波/鉴频信号经104 电容耦合接⾼频⽰波器INPUT端。

4、将样机放⼊机架上（样机调试⽅法后⾯介绍）调节衰减器、⽰波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形⽤标记贴于⽰波器上，⽅便较机员鉴别好坏机。

5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较⽅法：将机板放⼊机架，功能制打到收⾳位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、⽩周等），使AM波形增益、频率达到样板机要求，波形不应失真。

超短波电台接收机音频灵敏度检测方法

Science &Technology Vision 科技视界超短波电台是信号频率在超短波频率的电台,广泛应用于军事、民用视距通信领域。

超短波电台最常用的是话音通信,电台接收机音频灵敏度的检测是值得深入研究的问题。

1相关概念及检测原理超短波电台接收机灵敏度,是指超短波电台接收机可以接收到并能正常工作的最低信号强度,通常用dBm 表示,也可以用μV 表示。

dBm 是信号强度,μV 是信号幅度,两者可以进行换算。

换算公式为P =U 2R 公式1由于一般超短波电台的天线阻抗是50Ω,所以若待测电台接收机音频灵敏度为2μV,则根据公式可计算出对应的信号强度为P =U 2R =(2μV )250Ω=8×10-14W 再根据换算公式P =101g P 1mW 公式2可计算出对应的信号强度值为P =101g P 1mW =-101dBm。

超短波电台接收机音频灵敏度,反应的是电台在音频工作模式下,接收微弱射频信号的能力,是电台能有效清晰解调出话音的最小的射频信号强度,是反映电台接收机性能的重要指标之一。

电台接收机音频灵敏度不够,则直接影响电台的话音通信距离。

[1]要对超短波电台的接收机音频灵敏度进行检测,需要构建合适的检测环境。

目前超短波电台的接收机灵敏度指标一般在μV 级。

因此需要产生μV 级的射频信号输入给超短波电台,并能检测超短波电台的音频输出,判断输出音频信号的质量是否达到要求。

[2]2综测仪检测法目前检测超短波电台接收机灵敏度最常用的方法是综测仪法。

以南京新联电讯仪器厂生产的EE5113型无线电综合测试仪所为例。

所用到的仪器设备有综测仪一台,音频线缆一根,射频线缆一根。

检测连接关系如图1所示。

该方法是用综测仪给电台提供μV 级的调幅射频信号,同时用综测仪通过检测电台耳机口输出的音频信号的信纳比来检测电台调幅接收灵敏度。

图1综测仪法检测接收机调幅灵敏度以检测AM(调幅)音频接收灵敏度为例,具体检测步骤为:(1)综测仪设置将综测仪设为“接收机测试”状态,调制方式设为AM,工作频率设为与被测电台一致,音频调制信号频率设为1kHz,调幅度设为30%,调整射频信号的幅度为2μV。

电台技术指标解析和测试方法资料

2018/10/25
电台技术指标解析和测试方法
5
第一部分发射机测试项目
– 测试方法：1）发射机的音频入端接入音频源，发射机输出端接
入调制度仪。
2）调整音频源频率为1KHz，电平为发射机音频输入标称值，则调制度仪指示频偏为3KHz。 3）增加音频源输出电平至高于标称电平20dB，调制度仪指示频偏不应超过最大允许频偏。 4）保持音频源输出电平不变，在300Hz至3KHz间调整音频源频率，则调制度仪指示频偏同样不应超过最大允许频偏 (一般选300,500,1k,2k,3k信号时的频偏值)。
2018/10/25
电台技术指标解析和测试方法
11
第二部分接收机测试项目
1、参考灵敏度（可用灵敏度）：
– 定义：在接收机输入端接入接收机标称频率和标准测试调制的最小射频信号，并使音频输入电路端获得不小于50%的额定功率和信纳比12dB。此时信号源输出的最小射频功率即为接收机参考灵敏度。俗称12dB信纳灵敏度。（信纳比：信号+噪声+失真和噪声
– 测试方法：1）接收机不静噪工作状态，调节音量电位器使接收机输出噪声功率比额定音频输出功率低6dB，即为额定音频输出的 25%。 2）调节输入未调载波信号的电平，使噪声电平降低 20dB，此时的未调载波信号电平值即为抑噪灵敏度。
2018/10/25
电台技术指标解析和测试方法
20
第三部分信令测试项目
– 测试方法：1）发射机接上综测仪，综测仪发射测试界面，选取 BP300Hz-3.4kHz带通滤波器； 2）关闭音频信号发生器输出，同时摘下送话器，按下控制盒的音频呼叫按钮，发出1520Hz单音呼叫信令。 3）直接读取音频表上频偏值即可。
2018/10/25
