基尔霍夫电压定律数学表达式
基尔霍夫定律
基尔霍夫定律基尔霍夫定律指的是两条定律，第一条是电流定律，第二条是电压定律。
下面，我们分别讲。
基尔霍夫电流定律基尔霍夫电流定律，英文是Kirchhoff's Current Law,简写为KCL。
基尔霍夫电流定律指出：流入电路中某节点的电流之和等于流出电流之和（Total current entering a junction is equal to total current leaving it）。
用数学符号表达就是：基尔霍夫电流定律其中，Σ符号是求和符号，表示对一系列的数求和，就是把它们一个一个加起来。
举个例子,对于下面这个节点，有两个流入电流，三个流出电流对于上面节点，流入电流之和等于流出电流之和：为了方便记忆，我们将KCL总结为：基尔霍夫电流定律也被称为基尔霍夫第一定律（Kirchhoff's First Law）、节点法则（Kirchhoff's Junction Rule），点法则，因为它是研究电路中某个节点的电流的。
我们可以用张艺谋的电影一个都不能少来助记这条定律。
基尔霍夫电压定律基尔霍夫电压定律，英文是Kirchhoff's Voltage Law,简写为KVL。
基尔霍夫电压定律指出：闭合回路中电压升之和等于电压降之和（In any closed loop network,the total EMF is equal to the sum of Potential Difference drops.）。
如果我们规定电压升为正，电压降为负，基尔霍夫电压定律也可以表达为：闭合电路中电压的代数和为零（Algebraic sum of voltages around a loop equals to zero.）。
用数学符号表达就是：为了方便记忆，我们可以将KVL总结为：基尔霍夫电压定律也被称为基尔霍夫第二定律（Kirchhoff's First Law）、回路法则（Kirchhoff's Loop Rule），网格法则。
电路中的欧姆定律与基尔霍夫定律

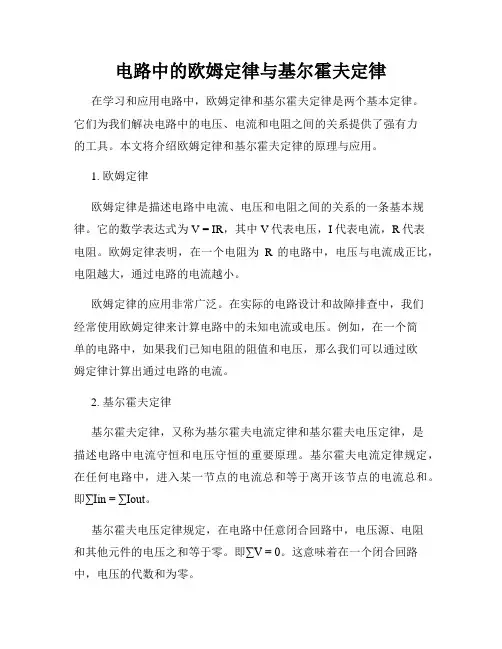

电路中的欧姆定律与基尔霍夫定律在学习和应用电路中，欧姆定律和基尔霍夫定律是两个基本定律。
它们为我们解决电路中的电压、电流和电阻之间的关系提供了强有力的工具。
本文将介绍欧姆定律和基尔霍夫定律的原理与应用。
1. 欧姆定律欧姆定律是描述电路中电流、电压和电阻之间的关系的一条基本规律。
它的数学表达式为V = IR，其中V代表电压，I代表电流，R代表电阻。
欧姆定律表明，在一个电阻为R的电路中，电压与电流成正比，电阻越大，通过电路的电流越小。
欧姆定律的应用非常广泛。
在实际的电路设计和故障排查中，我们经常使用欧姆定律来计算电路中的未知电流或电压。
例如，在一个简单的电路中，如果我们已知电阻的阻值和电压，那么我们可以通过欧姆定律计算出通过电路的电流。
2. 基尔霍夫定律基尔霍夫定律，又称为基尔霍夫电流定律和基尔霍夫电压定律，是描述电路中电流守恒和电压守恒的重要原理。
基尔霍夫电流定律规定，在任何电路中，进入某一节点的电流总和等于离开该节点的电流总和。
即∑Iin = ∑Iout。
基尔霍夫电压定律规定，在电路中任意闭合回路中，电压源、电阻和其他元件的电压之和等于零。
即∑V = 0。
这意味着在一个闭合回路中，电压的代数和为零。
基尔霍夫定律的应用非常重要。
通过这些定律，我们可以建立电路方程组，解决复杂电路中的未知电流和电压。
基尔霍夫定律也有助于我们理解电流和电压在电路中的流动规律，为电路设计和分析提供了理论基础。
3. 欧姆定律与基尔霍夫定律的联合应用在实际的电路分析中，欧姆定律与基尔霍夫定律常常需要联合应用。
通过欧姆定律计算电路中的电流和电压值，再利用基尔霍夫定律建立方程组，从而解决未知电流和电压的值。
例如，我们可以通过欧姆定律计算出电路中某一段电阻的电流，然后利用基尔霍夫电压定律计算出电路中其他元件的电压。
通过迭代计算，我们可以逐步求解出整个电路中各个元件的电流和电压。
总结：电路中的欧姆定律和基尔霍夫定律是解决电路中电流、电压和电阻关系的基本工具。
基尔霍夫定律是电路的基本定律

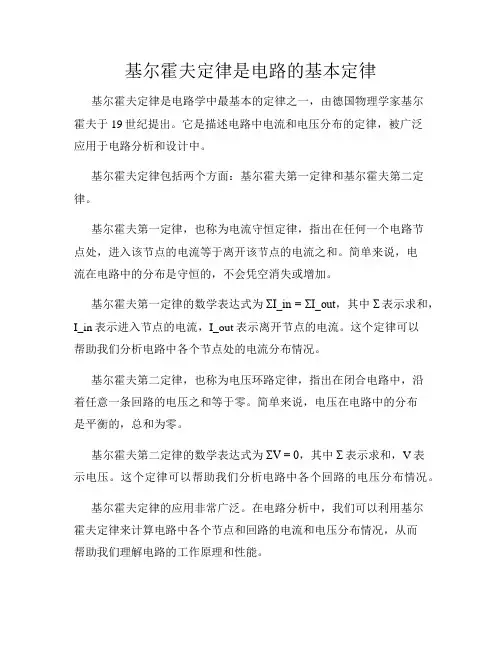

基尔霍夫定律是电路的基本定律基尔霍夫定律是电路学中最基本的定律之一，由德国物理学家基尔霍夫于19世纪提出。
它是描述电路中电流和电压分布的定律，被广泛应用于电路分析和设计中。
基尔霍夫定律包括两个方面：基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律，也称为电流守恒定律，指出在任何一个电路节点处，进入该节点的电流等于离开该节点的电流之和。
简单来说，电流在电路中的分布是守恒的，不会凭空消失或增加。
基尔霍夫第一定律的数学表达式为ΣI_in = ΣI_out，其中Σ表示求和，I_in表示进入节点的电流，I_out表示离开节点的电流。
这个定律可以帮助我们分析电路中各个节点处的电流分布情况。
基尔霍夫第二定律，也称为电压环路定律，指出在闭合电路中，沿着任意一条回路的电压之和等于零。
简单来说，电压在电路中的分布是平衡的，总和为零。
基尔霍夫第二定律的数学表达式为ΣV = 0，其中Σ表示求和，V表示电压。
这个定律可以帮助我们分析电路中各个回路的电压分布情况。
基尔霍夫定律的应用非常广泛。
在电路分析中，我们可以利用基尔霍夫定律来计算电路中各个节点和回路的电流和电压分布情况，从而帮助我们理解电路的工作原理和性能。
例如，当我们需要计算一个复杂电路中某个节点处的电流时，可以利用基尔霍夫第一定律，将进入该节点的电流和离开该节点的电流进行求和，从而得到该节点处的电流值。
另外，当我们需要计算一个闭合电路中某个回路的电压时，可以利用基尔霍夫第二定律，将沿着该回路的电压进行求和，从而得到该回路的电压值。
基尔霍夫定律的应用不仅限于理论分析，还可以用于电路设计和故障排除。
在电路设计中，我们可以根据基尔霍夫定律来选择合适的电阻、电容和电感等元件，以满足电路的要求。
在故障排除中，我们可以利用基尔霍夫定律来分析电路中的问题，找出故障的原因并进行修复。
总之，基尔霍夫定律是电路学中最基本的定律之一，它描述了电路中电流和电压的分布情况。
通过应用基尔霍夫定律，我们可以更好地理解和分析电路的工作原理，从而提高电路设计和故障排除的能力。
电路中的电路定律

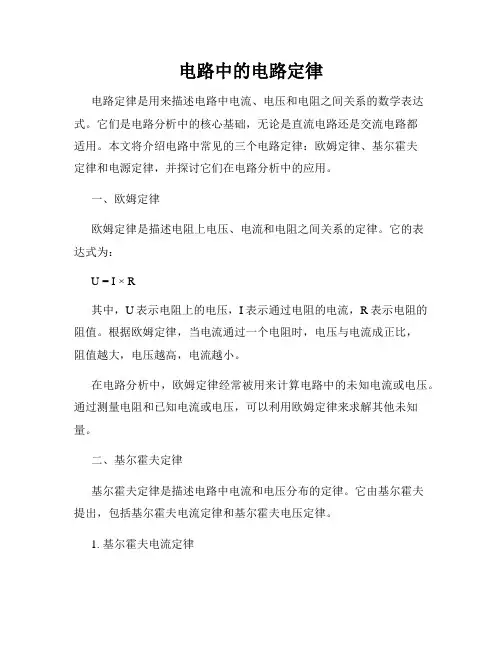

电路中的电路定律电路定律是用来描述电路中电流、电压和电阻之间关系的数学表达式。
它们是电路分析中的核心基础，无论是直流电路还是交流电路都适用。
本文将介绍电路中常见的三个电路定律：欧姆定律、基尔霍夫定律和电源定律，并探讨它们在电路分析中的应用。
一、欧姆定律欧姆定律是描述电阻上电压、电流和电阻之间关系的定律。
它的表达式为：U = I × R其中，U表示电阻上的电压，I表示通过电阻的电流，R表示电阻的阻值。
根据欧姆定律，当电流通过一个电阻时，电压与电流成正比，阻值越大，电压越高，电流越小。
在电路分析中，欧姆定律经常被用来计算电路中的未知电流或电压。
通过测量电阻和已知电流或电压，可以利用欧姆定律来求解其他未知量。
二、基尔霍夫定律基尔霍夫定律是描述电路中电流和电压分布的定律。
它由基尔霍夫提出，包括基尔霍夫电流定律和基尔霍夫电压定律。
1. 基尔霍夫电流定律基尔霍夫电流定律是指电路中节点处电流代数和为零的定律。
它的数学表达式为：Σ I_in = Σ I_out其中，Σ I_in表示流入节点的电流和，Σ I_out表示流出节点的电流和。
基尔霍夫电流定律基于电荷守恒定律，通过考虑节点处电流的流入和流出，可以得到节点处电流和为零的方程，从而解析电路中各个节点处的电流。
2. 基尔霍夫电压定律基尔霍夫电压定律是指电路中闭合回路中电压代数和为零的定律。
它的数学表达式为：Σ V_loop = 0其中，Σ V_loop表示闭合回路中电压代数和，该和为零。
基尔霍夫电压定律基于能量守恒原理，通过考虑电路中各个回路中电压的代数和为零，可以建立回路中电压之间的关系方程，从而解析电路中各个电压的分布。
基尔霍夫定律在电路分析中被广泛应用。
通过应用基尔霍夫电流定律和基尔霍夫电压定律，可以建立一系列线性方程组，并通过求解线性方程组来求解电路中各个未知量。
三、电源定律电源定律是描述电路中电流源和电压源之间关系的定律。
它的表达式为：I = V / R其中，I表示通过电流源的电流，V表示电压源的电压，R表示电路的总电阻。
基尔霍夫定律公式
基尔霍夫定律公式基尔霍夫定律（Kirchhoff's laws）是电路分析中最基本的定律之一、它是由德国物理学家叶夫·基尔霍夫（Gustav Kirchhoff）在19世纪提出的，用来描述电路中电流和电压的关系。
基尔霍夫定律包括基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律，也称为节点定律，表明在任何一个电路节点中，进入该节点的电流总和等于离开该节点的电流总和。
换句话说，电流在一个节点中守恒。
这个定律是基于电流的连续性原理得出的。
如果一个节点是一个电流的分裂点，进入该节点的电流之和将等于离开该节点的电流之和。
数学上可以表示为：∑I_in = ∑I_out其中，∑I_in表示进入节点的电流之和，∑I_out表示离开节点的电流之和。
节点电流的方向可以根据约定定为正或负。
基尔霍夫第二定律，也称为回路定律，表明在一个电路回路中，环绕回路的电压之和等于零。
这个定律是基于电压的闭合性原理推导得出的。
在一个电路中，沿着一个回路的电压的总和必须为零。
这个定律适用于任何电路中的任何封闭回路，包括简单电路和复杂电路。
数学上可以表示为：∑V=0其中，∑V表示回路中的电压之和。
电压的符号取决于电流的方向。
基尔霍夫定律是电路分析的基础，可以用来解决复杂电路中的电流和电压分布的问题。
通过将电路划分为不同的节点和回路，可以使用基尔霍夫定律来建立一系列的方程来求解电路中未知的电流和电压。
一旦这些方程被解算出来，就可以得到完整的电路分析结果。
为了更好地理解基尔霍夫定律的应用，以下是一个简单的电路分析的示例：假设有一个由两个电源和三个电阻组成的串联电路。
电源1的电动势为E1，电源2的电动势为E2，电阻1的阻值为R1，电阻2的阻值为R2，电阻3的阻值为R3、我们需要求解电阻1、电阻2和电阻3上的电压。
首先，将电路进行标记，选择适当的节点和回路。
在本电路中，我们可以选择两个节点（节点A和节点B）和一个回路（环绕电阻1、电阻2和电压源E2）。
电路的基本定律欧姆定律与基尔霍夫定律
电路的基本定律欧姆定律与基尔霍夫定律电路的基本定律：欧姆定律与基尔霍夫定律电路是由电器元件以特定方式连接成的，电流在其中流动以传送电能。
为了准确地描述电路中电流、电压和电阻之间的关系，人们提出了一些基本的电路定律。
在本文中，我们将介绍两个最为重要的电路定律：欧姆定律和基尔霍夫定律。
一、欧姆定律欧姆定律是电路中最为基本的定律之一，它描述了电流、电压和电阻之间的关系。
根据欧姆定律，当一个电阻器两端施加电压时，通过它的电流与电压成正比，与电阻成反比。
数学表达式为：I = V / R其中，I代表电流，单位为安培(A)；V代表电压，单位为伏特(V)；R代表电阻，单位为欧姆(Ω)。
欧姆定律告诉我们，电流的大小与电压的大小成正比，与电阻的大小成反比。
二、基尔霍夫定律基尔霍夫定律是电路分析中非常重要的定律，它由德国物理学家基尔霍夫提出，并应用于电路的各种复杂情况。
基尔霍夫定律包括两个基本原理：第一定律和第二定律。
1. 第一定律（节点定律）第一定律也称为节点定律，它是基尔霍夫定律中的电流守恒定律。
根据第一定律，一个节点处的电流总和等于零。
具体而言，对于一个节点，所有进入节点的电流总和等于所有离开节点的电流总和。
数学表达式为：∑I_in = ∑I_out这个定律可以帮助我们在复杂的电路中分析节点处的电流情况，进而推导出电路中各个部分的电流数值。
2. 第二定律（回路定律）第二定律也称为回路定律，它是基尔霍夫定律中的电压守恒定律。
根据第二定律，在一个回路中，沿着回路的总电压等于零。
具体而言，对于一个回路，所有通过元件的电压之和等于所有电源的电压之和。
数学表达式为：∑V_loop = 0这个定律可以帮助我们在复杂的电路中分析回路中的电压情况，进而推导出电路中各个部分的电压数值。
综上所述，电路中的欧姆定律与基尔霍夫定律是电路分析与设计的基础。
欧姆定律描述了电流、电压和电阻之间的关系，而基尔霍夫定律提供了节点电流和回路电压的守恒原理。
电路分析中的基尔霍夫定律公式整理
电路分析中的基尔霍夫定律公式整理在电路分析中，基尔霍夫定律是一种基本的电路分析工具。
基尔霍夫定律由德国物理学家叶夫根尼·欧西波维奇·基尔霍夫于1845年提出，它被广泛应用于电路设计和分析中。
基尔霍夫定律通过建立电流和电位差之间的关系，帮助我们推导电路中的未知电流和电压。
在电路分析中，有两个基尔霍夫定律，分别是基尔霍夫第一定律（KVL）和基尔霍夫第二定律（KCL）。
1. 基尔霍夫第一定律（KVL）基尔霍夫第一定律是基于能量守恒原理，也被称作环路定律。
根据基尔霍夫第一定律，一个封闭电路中的电压总和等于零。
基尔霍夫第一定律的数学表达式如下：∑V = 0这里，∑V代表电路中所有电压源和电压降的代数和。
通过使用基尔霍夫第一定律，我们可以对电路中的电压分布进行分析，找到电路中各个电路元件之间的关系。
2. 基尔霍夫第二定律（KCL）基尔霍夫第二定律是基于电荷守恒原理，也被称作节点定律。
根据基尔霍夫第二定律，一个节点中的电流总和等于零。
基尔霍夫第二定律的数学表达式如下：∑I = 0这里，∑I代表电路中进入节点和离开节点的电流的代数和。
通过使用基尔霍夫第二定律，我们可以对电路中各个节点的电流进行分析，找到电路中各个节点之间的关系。
在实际的电路分析中，我们可以将上述两个基尔霍夫定律结合起来，通过解线性方程组的方法求解电路中的电流和电压。
除了基尔霍夫定律，还有一些衍生的公式可以辅助我们进行电路分析：1. 电阻的欧姆定律根据电阻的欧姆定律，电阻上的电压与电流成正比。
数学表达式如下：V = I × R这里，V代表电阻上的电压，I代表电阻中的电流，R代表电阻的电阻值。
2. 串联电阻的等效电阻当电路中多个电阻串联连接时，它们的等效电阻等于它们的电阻值的代数和。
数学表达式如下：R_eq = R_1 + R_2 + ... + R_n这里，R_eq代表多个电阻串联连接时的等效电阻，R_1, R_2, ...,R_n代表各个电阻的电阻值。
基尔霍夫电压定律、电流定律( )。
基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律，它们为我们理解电路中电压和电流的分布提供了重要的基础。
本文将分别介绍基尔霍夫电压定律和电流定律，并分析其在电路分析中的应用。
一、基尔霍夫电压定律基尔霍夫电压定律是由德国物理学家基尔霍夫在19世纪提出的。
它表达了闭合电路中电压的分布规律，具体表述为：闭合电路中各个电路元件两端的电压之和等于零。
基尔霍夫电压定律的数学表达如下：∑(Ui) = 0其中，∑(Ui)表示闭合电路中各个电路元件两端的电压之和，它等于零。
基尔霍夫电压定律的基本思想是根据能量守恒原理，电路中的电压总是满足闭合电路的环路的电压之和等于零。
通过应用基尔霍夫电压定律，可以方便地分析电路中各个电路元件两端的电压之间的关系，从而求解电路中的未知电压。
二、电流定律电流定律包括基尔霍夫电流定律和基尔霍夫电流定律两个部分，它们分别描述了电路中电流的分布规律。
在闭合电路中，基尔霍夫电流定律表明电流的分布满足节点电流之和为零，而基尔霍夫电流定律则表示支路电流之和等于零。
具体表达为：1. 基尔霍夫电流定律：闭合电路中各个节点处的电流之和等于零。
∑(I_node) = 0其中，∑(I_node)表示闭合电路中各个节点处的电流之和，它等于零。
2. 基尔霍夫支路电流定律：闭合电路中各个支路的电流之和等于零。
∑(I_branch) = 0其中，∑(I_branch)表示闭合电路中各个支路的电流之和，它等于零。
电流定律的基本思想是根据电荷守恒原理，闭合电路中通过各个节点和支路的电流之和均为零。
通过应用电流定律，可以方便地分析电路中各个节点和支路处的电流分布，从而求解电路中的未知电流。
结论基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律，它们为我们理解电路中电压和电流的分布提供了重要的基础。
通过应用基尔霍夫电压定律和电流定律，可以方便地分析电路中各个电路元件两端的电压和各个节点和支路处的电流分布，从而求解电路中的未知电压和未知电流。
中级维修电工(答案)---单元测试题
精品文档《中级维修电工》复习题一、判断题（下列判断正确的请打“√”，错误的打“×”）1．基尔霍夫第一定律表明，流过任一节点的电流代数和为零。
（√）2．基尔霍夫电压定律的数学表达式为∑E＋∑IR＝0。
（×）3．戴维南定理最适用于求复杂电路中某一条支路的电流。
（√）4．叠加原理表明，一个多电源复杂电路的计算可以考虑各电源的单独作用，然后再叠加起来。
（√）5．叠加原理只适用于线性电路，可以用来计算电压和电流，但不能用来计算功率。
（√）6．一电流源的内阻为2Ω，要把它等效变换成10 V的电压源，则电流源的电流应为20A。
（×）7．一个电流源的电流是10 A，内阻为2Ω，当把它等效变换成电压源时，电压源的电压为20 V。
（√）8．正弦交流电u＝311sin（628t十90°）的电压有效值为220V，初相位为90°，频率为50 Hz。
（×）9．正弦交流电u＝220 √2s sin（628t十30°）V的初相位为30°，频率为100 Hz，周期为100 ms。
（√）10．某交流元件两端的交流电压滞后于流过它的电流，则该元件为容性负载。
（√）11．在RC串联电路中，总电压滞后电流的相位差角，仅与电路的参数R，C及电源频率有关，而与电压、电流的大小和相位无关。
（√）12．在RL串联电路中电阻消耗能量，电感不消耗能量。
（√）13．RI串联电路的总阻抗为z＝R＋jωL。
（√）14．三相对称负载作△形联结，若每相负载的阻抗为38Ω，接在线电压为380 V的三相交流电路中，则电路的线电流为17.3 A。
（√）15．三相对称负载作△形联结，Ｉ线超前Ｉ相30°。
（×）16．三相不对称电路是指负载不对称。
（√）17．三相三线制测量电路总功率可用两表法。
（√）18．三相四线制不对称负载，测总功率可用两表法。
（×）19．在负载对称的情况下，无论哪种联结方法，总功率都是相同的。
基尔霍夫电压定律
2.1.2 基尔霍夫电压定律基尔霍夫电压定律(Kirchhoff's voltage law,KVL)用来确定回路中各段电压的关系.基尔霍夫电压定律指出:任一瞬时,如果从回路中任意一点出发,以顺时针方向或逆时针方向沿回路循环一周,则在这个方向上的电压降之和等于电压升之和,即任一瞬时,沿任一回路循环方向,回路中各段电压的代数和恒等于零:∑U = 0一个电路如果选定了参考点,那么回到原来的出发点时,该点的电位不会发生变化,这是电路中任意一点的瞬时电位具有[单值性]的结果.以图2-4所示的回路(即为图2-1所示电路的一个回路)为例,图中电源电动势、电流和各段电压的参考方向均已标出。
按照虚线所示方向循环一同，根据电压的参考方向可列出U1+U4=U2+U3或改写为U1-U2-U3+U4=0即∑U=0（2-3）就是说：在任一瞬时，沿任一回路循环方向（顺时针方向或逆时针方向），回路中各段电压的代数和恒等于零。
电压的升降如果与绕行方向一致，则电压取正号；如果与绕行方向相反，则电压取负号。
电压的升降一般与所设的电流的参考方向取关联参考方向。
图2-4所示的回路是由电源电动势和电阻构成的，上式可改写为E1-E2-R1I1+R2I2=0或E1-E2=R1I1-R2I2即∑E=∑（RI）这是基尔霍夫电压定律在电阻电路中的另一种表达式，即在任一回路循环方向上，回路中电动势的代数和等于电阻上电压降的代数和。
其中，凡是电动势的参考方向与所选回路循环方向相反者，取正号，一致者则取负号。
KVL不仅适用于闭合电路，也适用于是开口电路；图2-5所示电路不是闭合电路，但在a,b开口端存在电压Uab，可假设一个闭合电路，若顺时针方向绕行，则KVL方程为Uab-U2-U1=0即Uab=U1+U2说明a,b两端开口电路的电压等于a,b两端另一支路各段电压之和，这反映了两点间电压与所选择路径无关应该指出，图2-4所举的是直流电阻电路，但是基尔霍夫两个定律具有普遍性，它们适用于由各种不同元件所构成的电路。
基尔霍夫定律有几个方程
基尔霍夫定律引言基尔霍夫定律（Kirchhoff’s laws）是电路分析中最基础的定律之一，由德国物理学家基尔霍夫于19世纪提出。
它们描述了电流和电压在电路中的分布和变化规律，为电路分析和设计提供了重要的理论基础。
本文将详细介绍基尔霍夫定律的含义、应用以及相关方程。
一级标题2二级标题1在电路中，基尔霍夫定律主要描述了两个基本物理量：电压和电流。
其中基尔霍夫第一定律（Kirchhoff’s first law）又称为电流守恒定律，表明在任何节点处，电流的进入量等于电流的流出量。
这可以用以下公式表示：N∑I n=0n=1式中，I n代表第n个节点的电流，N为节点总数。
二级标题2基尔霍夫第二定律（Kirchhoff’s second law）又称为电压环路定律，描述了电路中电压的分布和变化规律。
根据该定律，环路中各个电压源和电阻元件的电压之和等于零。
基尔霍夫第二定律可以通过以下方程表示：M∑V n=0n=1式中，V n代表第n个环路中的电压，M为环路总数。
一级标题3二级标题1基尔霍夫定律的方程可以应用于各种不同类型的电路。
无论是简单的串联电路还是复杂的并联电路，都可以利用基尔霍夫定律进行分析。
二级标题2在应用基尔霍夫定律进行电路分析时，通常需要先绘制电路图，并使用符号表示电流源、电压源以及电阻元件。
然后，根据电路的网络拓扑结构、基尔霍夫定律以及欧姆定律等相关原理，建立方程组进行求解。
二级标题3在求解电路方程组时，通常使用数值方法或符号方法进行求解。
对于复杂的电路，使用数值方法如戴维南-莫罗（Davarian-Morrel）方法可以得到较准确的结果。
而对于较简单的电路，可以通过符号方法如拉普拉斯变换等进行求解。
一级标题4二级标题1基尔霍夫定律的应用领域非常广泛。
在电子电路设计中，基尔霍夫定律可以用于计算电路中各个节点的电流和电压，从而评估电路的性能和稳定性。
此外，在电力系统中，基尔霍夫定律可以用于分析电力输配网中的电压和电流分布，以优化供电系统的运行效率。
03 电工电子技术 拓展阅读：基尔霍夫电压定律
基尔霍夫电压定律一、电流、电压的参考方向电流、电压都有大小和方向。
在电路中，电流、电压的实际方向是客观存在的。
但在分析较为复杂的电路时，往往难于事先确定实际方向；对于交流量，其方向随时间而变，无法用一个固定方向表示它的实际方向。
但是对电路中的一条支路，其电流只可能有两个方向，如支路的两个端钮分别为a、b，电路电流的方向不是从a到b，就是从b到a。
电压也是如此。
为此，在分析电路时，可在其可能的两个方向中任意规定一个方向，作为决定电流（电压）数值为正的的方向，称为参考方向。
如果电流（电压）的实际方向与参考方向一致，则其数值为正；如果电流（电压）的方向与参考方向相反，则其数值为负。
这样，电流（电压）的大小和方向便由一个有正负的数值同时表达出来了。
在电路中，电流、电压的参考方向除一般用实线箭头表示外（如图1-4），（需要表示其实际方向时则用虚线箭头）也可以用双下标表示，例如u ab表示为选择参考方向由a到b时a、b间的电压数值。
另外，电压的参考方向还可以用（+）、（-）极性表示，并叫做参考极性，参考方向由“+”到“-”（如图1-4）。
使用参考方向需要注意：（1）电流、电压的实际方向是客观存在的，但往往难于事先判定。
参考方向是人为规定的电流、电压数值为正的方向，在分析问题时需要先规定参考方向，然后根据规定的参考方向列写方程；（2）参考方向一经规定，在整个分析计算过程中就必须以此为准，不能变动。
（3）不标明参考方向而说某电流或某电压的数值为正或负是没有意义的。
（4）参考方向可以任意规定而不影响计算结果，因为参考方向相反时，求出的电流、电压值也要改变正负号，最后得到的实际结果仍然相同。
（5）电流参考方向和电压参考方向可以分别独立设定。
但为了分析方便，常使同一元件的电流参考方向与电压参考方向一致，即电流从电压的正极性端流入该元件而从它的负极性端流出，如图1-5所示，这时，该元件的电流参考方向与电压参考方向是一致的，称为关联参考方向。
基尔霍夫定律电压定律数学表达式
基尔霍夫定律电压定律数学表达式基尔霍夫定律是电学中的一个重要的定律，其表示了电流通过导体的线性电阻时，电流与电动势之间的关系。
基尔霍夫定律的数学表达式为：
I=U/R
其中，I表示电流，U表示电动势，R表示导体的线性电阻。
基尔霍夫定律的电压定律是在电学中也很重要的一个定律，其表示了电动势的大小与电流、电阻之间的关系。
电压定律的数学表达式为：
U=I*R
其中，U表示电动势，I表示电流，R表示导体的线性电阻。
总的来说，基尔霍夫定律和电压定律是电学中两个重要的定律，可以用于解决电学中的各种问题。
1/ 1。
基尔霍夫电压定律和电位的计算
基尔霍夫电压定律和电位的计算
1、基尔霍夫电压定律
1）定义：基尔霍夫电压定律（简称KVL）：在集总电路中，在任一时刻，沿任一回路，所有支路电压的代数和恒等于零。
即对任一回路有：
用基尔霍夫电压定律列回路方程，首先必须假定回路的绕行方向，“代数和”指支路电压参考方向如果与假定回路绕行方向一致时，则该支路电压前面取“+”；相反，支路电压前面取“-”。
2）推广：在集总电路中，在任一时刻，任一闭合结点序列，前后结点之间的电压之和恒等于零。
3）本质：电压与路径无关。
2、KVL的独立方程数
1）树：一个连通图的树包含连通图的全部结点，不包含回路。
树是连通图的连通子图。
2）树支：树中包含的支路称为对应树的树支。
3）连支：连通图中除树支以外的支路
4）单连支回路：由一条连支加相应的树支组成的回路叫单连支回路或基本回路
5）基本回路组：由全部单连支回路组成的独立回路组叫基本回路组。
基本回路组是一组独立的回路组，所以独立回路数等于连支数。
6）KVL的独立方程数：对于一个具有n个结点，b条支路的图，独立的KVL方程数=b-n+1。
要使KVL的方程是独立的，从单连支回路寻找独立回路组方法可知(它不是寻找独立回路组的唯一方法)，在选择回路时，必须确保每次所取回路都包含有一条新的支路。
3、电位的计算
电路中任意一点到参考点之间的电压即为该点的电位。
根据电位定义可求出电路中任意一点的电位。
求电位前应先将各支路电流求出。
基尔霍夫定律电压公式
基尔霍夫定律电压公式基尔霍夫定律电压公式，这可是电学中的一个重要知识点！咱们先来说说啥是基尔霍夫定律。
简单来讲，基尔霍夫定律就像是电学世界里的交通规则。
基尔霍夫定律分为电流定律和电压定律，今天咱们重点聊聊电压定律。
基尔霍夫电压定律说的是：在任何一个闭合回路中，各段电压的代数和等于零。
这听起来有点抽象，是吧？我给您举个例子。
有一次，我带着一群学生在实验室做电路实验。
那场面，就跟一群小科学家在探索未知世界似的。
我们搭了一个复杂的电路，有电阻、电容、电源啥的。
其中一个小组的同学怎么都弄不明白为啥测量出来的电压数据不对。
我走过去一看，嘿，他们把电路中的一个节点接错了，导致整个回路的电压关系全乱了。
我就跟他们说：“同学们，想象一下这个电路是一个环形的跑道，电压就像是在跑道上跑步的运动员。
运动员从起点出发，跑了一圈回到起点，他的总路程是不是应该等于零呀？这就和咱们电路里的电压一样，绕了一圈，代数和就得是零。
” 经过我这么一比喻，同学们恍然大悟，很快就调整好了电路，得出了正确的数据。
那这个公式到底怎么用呢？咱们来仔细瞧瞧。
首先，要确定一个闭合回路，然后规定一个正方向。
比如说，顺着电流的方向，经过电阻时电压降就是正的，经过电源时，如果从负极到正极，电压就是正的，反之为负。
比如说，有一个回路，里面有一个电源，电动势是 10V，一个电阻上的电压降是 3V，另一个电阻上的电压降是 5V。
咱们规定顺时针是正方向，那根据基尔霍夫电压定律，10 - 3 - 5 = 0 ，是不是很神奇？再复杂一点的电路也不怕，咱们就一个回路一个回路地分析，按照定律来列式子，总能把问题解决。
学习基尔霍夫定律电压公式，就像是掌握了一把打开电学奥秘之门的钥匙。
只要咱们用心去理解，多做练习，多去实践，就一定能在电学的世界里畅游。
就像之前那组同学，一开始遇到问题很迷茫，但通过对基尔霍夫定律电压公式的理解和运用，最终成功解决了难题，那种成就感可是满满的！在实际生活中，基尔霍夫定律电压公式也有着广泛的应用。
回路基尔霍夫定律
回路基尔霍夫定律
一、基尔霍夫第一定律
基尔霍夫第一定律，也被称为节点定律，是指在电路中，流入节点的电流之和等于流出节点的电流之和。
对于任何一个节点，电流的代数和为零。
用数学表达式表示为：∑I=0。
二、基尔霍夫第二定律
基尔霍夫第二定律，也被称为回路定律，是指在电路中，沿任意闭合回路的电压降之和等于零。
也就是说，对于任何一个闭合回路，电压的代数和为零。
用数学表达式表示为：∑U=0。
三、基尔霍夫第三定律
基尔霍夫第三定律是指如果两个电路的电流相同，则它们的电压相同；反之，如果两个电路的电压相同，则它们的电流相同。
这个定律也被称为电导定律或欧姆定律的特殊形式。
基尔霍夫定律求电流电压
基尔霍夫定律求电流电压1. 引言基尔霍夫定律是电路分析中的重要理论基础，用于计算电路中的电流和电压。
它是由德国物理学家基尔霍夫在19世纪提出的，被广泛应用于各种电路问题的求解中。
本文将介绍基尔霍夫定律的原理和应用，并通过实例演示如何使用基尔霍夫定律求解电流和电压。
2. 基尔霍夫定律概述基尔霍夫定律包括两个部分：基尔霍夫第一定律（KVL）和基尔霍夫第二定律（KCL）。
2.1 基尔霍夫第一定律（KVL）基尔霍夫第一定律也称为回路定律，它描述了一个封闭回路中所有电压之和等于零的关系。
简而言之，这个定律表明沿着一个闭合回路的所有元件所受到的电压之和等于零。
图1：基尔霍夫第一定律示意图数学表达式为：∑V=0其中，∑V表示回路中所有电压的代数和。
2.2 基尔霍夫第二定律（KCL）基尔霍夫第二定律也称为节点定律，它描述了一个节点处进入和离开的电流之和等于零的关系。
简而言之，这个定律表明一个节点处的电流流入等于流出。
图2：基尔霍夫第二定律示意图数学表达式为：∑I=0其中，∑I表示节点处所有进入电流和离开电流的代数和。
3. 基尔霍夫定律应用举例接下来，我们将通过一个具体的电路实例来演示如何使用基尔霍夫定律求解电流和电压。
3.1 实例描述考虑如下所示的简单电路：图3：简单电路示意图该电路由一个电压源V和两个串联的电阻R1和R2组成。
3.2 求解过程根据基尔霍夫定律，我们可以得到以下方程：3.2.1 基尔霍夫第一定律（KVL）沿着回路的方向，我们可以得到：V−I1R1−I2R2=0其中，I1和I2分别表示通过电阻R1和R2的电流。
3.2.2 基尔霍夫第二定律（KCL）根据节点A处的KCL，我们有：I=I1+I2其中，I表示从电压源流出的电流。
3.3 求解结果将方程整理后得到：V−I1R1−I2R2=0I=I1+I2利用这两个方程，我们可以求解出I1和I2。
进而可以计算出各个元件上的电压。
4. 总结基尔霍夫定律是电路分析中非常重要且实用的定律。
基尔霍夫电压定律工作原理
基尔霍夫电压定律工作原理基尔霍夫电压定律（又称作基尔霍夫第一定律）是电路分析中的基础原理，它描述了电路中电压分布的规律。
基尔霍夫电压定律是由德国物理学家基尔霍夫于19世纪提出的，它对于理解电路中电压的分布和计算电路中未知电压具有重要意义。
下面我们来详细了解一下基尔霍夫电压定律的工作原理。
基尔霍夫电压定律的核心原理是电压的守恒原理。
它描述了闭合回路中电压的代数和必须等于零。
简单来说，对于闭合回路中的任意一段电路，通过这段电路的所有电压之和等于零。
这个原理可以用数学表达式来表示，即ΣV = 0，其中ΣV代表着所有通过某一闭合回路的电路元件的电压之和，它等于零。
基于基尔霍夫电压定律，我们可以通过对电路中的闭合回路进行分析，计算出未知电压。
这在电路分析和设计中非常重要。
在实际应用中，我们可以利用基尔霍夫电压定律来计算各种电路中的电压，例如并联电路、串联电路、复杂的混合电路等。
基尔霍夫电压定律的应用离不开电路图，电路图是电路分析和设计的基础。
通过在电路图中标注元件的电压符号和数值，我们可以利用基尔霍夫电压定律来逐步计算出闭合回路中各个元件的电压。
这有助于我们理解电路中的电压分布，找出各个元件的工作状态，优化电路设计。
基尔霍夫电压定律还可以与基尔霍夫电流定律相互配合，来进行更为复杂电路的分析。
两者结合使用可以帮助我们快速准确地计算出电路中各个元件的电压和电流。
这样不仅可以帮助我们理解电路的工作原理，还可以在实际设计中提供技术支持。
基尔霍夫电压定律是电路分析中一条非常重要的基本原理。
它通过描述电路中电压的守恒规律，帮助我们理解电路中电压的分布和计算电路中未知电压。
我们可以通过基尔霍夫电压定律来计算出闭合回路中各个元件的电压，从而在电路分析和设计中发挥重要作用。
在实际应用中，基尔霍夫电压定律的准确运用可以提高电路设计的效率和可靠性。
深入理解和熟练运用基尔霍夫电压定律对于从事电路相关领域的工程师和科研人员而言是至关重要的。
基尔霍夫电压定律
沿回路绕行方向一周
所有元件的电压
电压的正负符号
数学表达式为 U = 0
此式又称回路电压方程
I
a
b
R
Uab= +IR
E
a
b
Uab=+E
I
a
b
R
Uab= - IR
E
a
b
Uba= -E
例1
如图复杂电路 列出回路电压方程
绕行方向
I3 d
R3
不闭合的 假想回路
Байду номын сангаас
例2 如图，列出回路电压方程
I3
d
a
R3
R2
I2
E2
Uab
假定ab两点 有电压
I1
c
b
R1
E1
Uab - E1 + I1R1 + E2 - I2R2 + I3R3=0
只要将不闭合两端点间电压列入回路电压方程即可。
1、如图 所示电路，列出各网孔1、网孔2的回路电压方程 。
I3
I1
R1
一、温故知新
１、如图简单闭合电路，Ｅ＝１２Ｖ，Ｒ１＝５Ω，Ｒ２＝１Ω，
求闭合电路的电流I及各电阻两端的电压 。
解： I E 12 2A R1 R2 5 1
I
b
＋
Ｕbc=I×R1=2×5= 10V
Ｕca=I×R2=2×1= 2V
E
R１
而Ｕab= - E = -12V
a
c
电压与电流的参考方向是一致
2．利用 U = 0 列回路电压方程时步骤
（１） 任意标出未知电流（或电压）的参考方向。
