LS-W无轴螺旋输送机技术说明（一）供货范围本公司为本项目提供的LS-W型无轴螺旋输送机为成套设备，整套装置包括如下：螺旋叶片、机架、螺旋槽、耐磨内衬、电机、减速机、机罩等此外，配备冲洗管接口及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本输送机按照JB/T7679-1995“螺旋输送机”建设部行业标准及招标文件要求的尺寸进行设计和制造。
本输送机采用无轴螺旋结构形式，主要适用于污水处理中污物的输送；其主要工作原理是当物料从格栅卸料口落入输送机的进料口，通过螺旋叶片将物料推移滑行，沿U型输送槽送至出料口后，出料口与其它设备配套，将物料进行下一步处理。
（三）技术参数表（1）（四）主要部件与结构特点输送机主要由螺旋叶片、驱动装置、U型输送槽、内衬、轴承箱体、盖板、进出料口和支架等部件组成。
1．螺旋叶片它是由特殊耐磨合金钢采用先特殊工艺加工而成，具有足够的强度和刚度，叶片宽度不小于80mm，其厚度为不小于16mm，外周都进行切削加工厂，适合于输送污泥及带有粘性或长纤维的物料，可避免此类物质的堆积和缠绕问题。
2．轴承箱体它是采用35#钢铸造而成，通过回火处理后，再进行整体加工，严格控制各挡尺寸及同心度要求。
内设二组向心球轴承及单向推力球轴承，根据输送的方向，来确定向心轴和推力轴承的安装位置，确保螺旋体工作时的同心度及无串动现象，并设置了加压油嘴。
3．驱动装置减速机服务系数不低于2.0。
减速机齿轮采用优质合金渗碳淬火硬齿面，硬度60±2HRC，双面磨齿,精度等级达DIN3962标准6级以上，采用计算机齿面修型技术，齿轮设计应按无限寿命设计,保证减速机的效率达96%。
减速机箱体及电机座均采用优质铸铁材质树脂型砂铸造工艺成型，减速机输出轴承受输送机运转时产生径向力及轴向力，输出轴端采用双油封。
减速机配有注油管及透气管装置,配备油尺,便于测量油位,更加方便维护,增加运行可靠性。
箱体内润滑油采用矿物油，满足ISOVG220标准；润滑油采用世界知名品牌润滑油，换油周期为运行10000小时或到货后3年。
2024年无轴螺旋输送机操作流程手册
2024年无轴螺旋输送机操作流程手册1. 简介无轴螺旋输送机是一种依靠螺旋轴旋转来输送各种粉状、颗粒状和小块状物料的连续输送设备。
无轴螺旋输送机具有结构简单、可靠性高、维护方便、输送能力大等优点。
本手册旨在提供无轴螺旋输送机的操作流程，以帮助用户正确、安全地操作设备。
2. 操作前准备1. 检查设备：确保无轴螺旋输送机在运行前没有明显的损坏或磨损。
检查螺旋轴、螺旋叶片、传动系统等部件是否正常。
2. 环境检查：确保输送机周围环境干净、整洁，无杂物、油污等。
3. 准备物料：根据输送要求，准备相应的粉状、颗粒状或小块状物料。
4. 调试设备：启动输送机，观察设备运行是否正常，调整螺旋轴转速、输送量等参数，以满足生产需求。
3. 操作流程1. 启动设备：打开无轴螺旋输送机电源，等待设备启动。
2. 投料：将准备好的物料均匀地倒入输送机进料口。
3. 观察运行：在输送过程中，密切观察设备运行状况，如螺旋轴转速、物料输送速度等。
发现异常，立即停机检查。
4. 调整参数：根据生产需求，调整输送机运行参数，如螺旋轴转速、输送量等。
5. 停机：当物料输送完毕或需要进行维护时，先关闭电源，然后停机。
6. 清理设备：停机后，清理输送机内的残留物料，确保设备干净。
4. 维护与保养1. 定期检查：定期检查无轴螺旋输送机各部件，如螺旋轴、螺旋叶片、传动系统等。
2. 更换磨损部件：发现螺旋轴、螺旋叶片等部件磨损严重时，应及时更换。
3. 润滑保养：定期给设备传动部件添加润滑油，以保持其良好的运行状态。
4. 清洁设备：定期清理无轴螺旋输送机内的残留物料，确保设备内部干净。
5. 安全注意事项1. 操作人员需具备一定的设备操作经验，否则应在专业人员指导下进行操作。
2. 操作过程中，严禁用手直接触摸输送机内部部件。
3. 发现设备运行异常，立即停机检查，排除故障。
4. 确保输送机周围环境干净、整洁，防止物料堵塞或损坏设备。
5. 定期进行设备维护与保养，确保设备安全、稳定运行。
LS420无轴螺旋输送机使用说明书
LS型无轴螺旋输送机使用说明书***********有限公司目录一、概述 (2)二、规格型号及技术参数 (2)三、主要结构特点 (2)四、安装及试运转 (3)五、使用、维护及注意事项 (4)一、概述：LS型无轴螺旋输送机适用于市政和工业污水处理中的物料输送，输送物料主要为格栅栅渣和污泥脱水设备的泥饼等。
LS型无轴螺旋输送机有驱动装置、无轴螺旋体、U形螺旋槽、耐磨衬板、盖板、进料斗、卸料口及支腿（拉杆）等组成。
其工作原理为：物料从进料斗进入输送机内，由旋转的无轴螺旋体推至出料口送出。
整机具有全封闭、运行平稳、噪声小、结构轻巧、不易卡死、便于管理、免维护等特点，适合长时间连续运行。
二、规格型号及技术参数：型号说明：LS-420槽体内直径，mm无轴螺旋输送机技术参数：驱动功率：5.5Kw；输出转速：28转/分钟叶片直径：380mm；叶片螺距：380mm三、主要结构特点：无轴螺旋输送机与传统的有轴螺旋输送机相比，采用无中心轴设计，利用具有一定柔性的整体钢制螺旋推送物料。
具有下列特点：1．抗缠绕性强。
无中心轴干扰，对于输送带状、易缠绕物料有特殊的优越性；2．结构简单；3．在机槽内表面镶上耐磨板可减少磨蚀性物料对输送槽的磨损及功率消耗；4．无轴螺旋由输送槽里的耐磨衬里内表面支撑，仅与驱动装置相连接；5．输送机可径向布置卸料口，也可轴向布置卸料口；6．由于无轴，输送槽内的物料面积可增加；7．输送槽内无轴承，输送流畅，在槽内与无轴螺旋之间没有物料回流；8．环保性能好，采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所输送物料不受污染，不泄露；9．送距离长，单机输送长度可达30m以上，并可根据用户需要采用多级串联安装，超长距离输送物料；10．结构紧凑，节省空间，外形美观，操作简便，经济耐用；11．如进出料口采取密封措施，则可使物料不外泄，空气污染少。
四、安装及试运转：1.检查有无在运输、装卸过程中设备变形，紧固件松动等。
螺旋输送机说明书(LS型)
L S-W型无轴螺旋输送机安装、维护、操作使用手册地址（ADD）：******************邮编（PQ）： *****************电话（TEL）： *****************传真（FAX）： ****************电邮（E-mail）：**********************LS型无轴螺旋输送机安装、使用和维护说明书一、概述无轴螺旋输送机目前常用的连续输送设备之一，由于其结构简单，横截面积尺寸小，特别是能够密闭输送，对环境污染程度少的优点，现在正被污水处理行业作为物料输送首选设备之一。
二、主要结构及工作原理：1、结构简图：见图一2、工作原理：无轴螺旋输送机的物料输送是靠旋转的叶片推移滑行的，输送方向决定螺旋叶片的左右旋向与其转动方向，所以根据需要可以单向输送和双向输送，也可多点装料。
可以水平或倾斜一定角度安装，物料从进料口（5）进入螺旋体中，通过螺旋的旋转物料从出料口（1）装运或进入压榨机压榨、脱水后装运。
输送机长度L由用户选定，动力驱动装置（6）采用双摆线齿轮减速器或蜗轮斜齿轮减速器，它可以安装在输送机入口端（推挤式螺旋）也可以安装在出口端（牵拉式螺旋），设备的U型槽底部，设有防磨损的保护性衬套，它根据输送物料的不同来选用。
3、主要性能指标：螺旋直径：Φ200--Φ400转速：12转/分--20转/分输送量：Q=2--6立方米/时输送长度：小于等于15米安装倾角：小于等于30度三、安装、调试：1、在订货合同中未注明时，本机出厂时已根据用户的出料高度配备好落地支架，用户安装时用膨胀螺栓固定。
2、在顶盖以上至少留下0.7m的空间，以保证维修时可以毫无阻碍的拆卸顶盖、螺旋体、衬套等，在设备底部是否需要排水口由用户在订货时选定。
3、水平安装的输送机在长度方向上的水平允差为1/1000，倾斜安装的安装角度误差为±1度。
4、设备在吊运时不允许碰撞和滑落，并且采取有效措施保护设备的不锈钢表面，不允许有划伤，磨损及凹坑等。

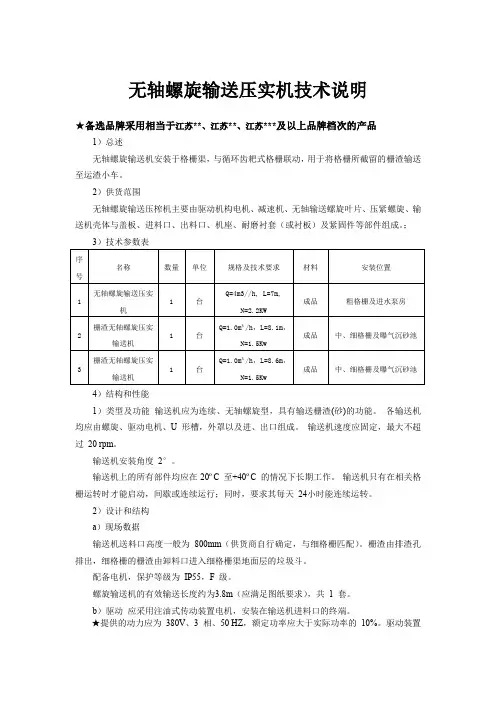

无轴螺旋输送压实机技术说明(招标专用模板一)
无轴螺旋输送压实机技术说明★备选品牌采用相当于江苏**、江苏**、江苏***及以上品牌档次的产品1）总述无轴螺旋输送机安装于格栅渠，与循环齿耙式格栅联动，用于将格栅所截留的栅渣输送至运渣小车。
2）供货范围无轴螺旋输送压榨机主要由驱动机构电机、减速机、无轴输送螺旋叶片、压紧螺旋、输送机壳体与盖板、进料口、出料口、机座、耐磨衬套（或衬板）及紧固件等部件组成。
；4）结构和性能1）类型及功能输送机应为连续、无轴螺旋型，具有输送栅渣(砂)的功能。
各输送机均应由螺旋、驱动电机、U 形槽，外罩以及进、出口组成。
输送机速度应固定，最大不超过20 rpm。
输送机安装角度2°。
输送机上的所有部件均应在-20ºC 至+40ºC 的情况下长期工作。
输送机只有在相关格栅运转时才能启动，间歇或连续运行；同时，要求其每天24小时能连续运转。
2）设计和结构a）现场数据输送机送料口高度一般为800mm（供货商自行确定，与细格栅匹配）。
栅渣由排渣孔排出，细格栅的栅渣由卸料口进入细格栅渠地面层的垃圾斗。
配备电机，保护等级为IP55，F 级。
螺旋输送机的有效输送长度约为3.8m（应满足图纸要求），共1 套。
b）驱动应采用注油式传动装置电机，安装在输送机进料口的终端。
★提供的动力应为380V、3 相、50 HZ，额定功率应大于实际功率的10%。
驱动装置必须采用相当于德国SEW、诺德、西门子及以上品牌档次的产品。
c）输送机外壳输送机的外壳应用SS304 不锈钢焊接制作。
进料口尺寸应与格栅及出料连接部件匹配。
螺旋外壳和螺旋片之间在任何情况下均不允许出现磨擦。
外壳应保持清洁，便于维修。
d）轴承任何的腐蚀均不得影响轴承以及轴承滑动。
所有轴承采用相当于瑞典进口SKF、NSK、TIMKEN及以上品牌档次的产品。
轴承应为球形或滚筒形。
如果要使用内轴式轴承，其形状不得妨碍满负荷输送。
e）防护罩用于保护整个传动机构，能有效杜绝安全隐患。
螺旋输送机说明书
螺旋输送机说明书直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。
本说明书将有助于您熟悉和了解在选型或正在使用设备的功能、应用范围，有助于您做出明智、经济的选择。
本说明书内容包含了有关安全操作，正确经济地使用设备的详细说明及有关建议。
认真仔细地阅读本说明书将有助于预防事故，降低维修成本，节省维修时间，提高设备的可靠性，并可延长设备的使用寿命。
为保证设备安全可靠的运行，合理的制定预防措施，是十分重要的。
本说明书所定的维护周期是最大的，仅为推荐值。
应根据现场的具体情况及工作环境做进一步的调整。
应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。
在安装设备的现场应备有本说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。
应遵守附件生产厂相应的操作说明，如电动机、液力偶合器、真空开关等，只允许使用合格的附件。
随机供应的备件是按正常工作状态提供的，是可以使设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。
由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作该设备。
在操作设备之前，请认真阅读本说明书，并注意以下符号及其意义：警告！在有人身危险的操作中，请注意在整个说明书相应的部分均可见到这样重复的提示符号。
！请特别注意该符号后的提示内容及建议，并做好必要的准备工作。
！将此类危险的特殊安全要求告知工作伙伴。
注意※在可能出现操作错误，且能导致损坏、故障及功能失调等现象时，请注意在说明书的相应部分重复提示的该符号。
本说明是以有关国家标准、行业标准为基础起草的。
一、概述1、特点及应用LS型螺旋输送机是按照JB/T7679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。
头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不N=K·P式中：P----功率kw，Q----输送量t/h，λ----运行阻力系数，L----螺旋长度m，H----螺旋倾斜高度m，D----螺旋直径m,N----电机功率kw，K----功率系数，P与K的关系见表1-4。
无轴螺旋输送机用户手册(2020版)
无轴螺旋输送机用户手册(2020版)简介欢迎使用无轴螺旋输送机。
本用户手册旨在提供对该设备的详细说明和操作指南，以帮助用户正确、安全地使用该设备。
安全须知1. 在使用设备之前，请仔细阅读本用户手册，并确保理解所有安全须知。
2. 请勿在使用设备时将手指或其他物体伸入输送机的螺旋部分，以免发生危险。
3. 请勿将易燃、易爆物品放置在设备附近，以防发生火灾或爆炸事故。
4. 在操作设备时，请注意保持周围的清洁和整洁，以避免杂物阻塞设备运行。
5. 请定期检查设备的螺旋部分是否存在磨损或松动，如有发现，请及时进行维修或更换。
设备操作1. 开机和关闭：- 将供电插头插入电源插座，并打开电源开关以启动设备。
- 关闭设备时，先关闭电源开关，然后拔出供电插头。
2. 螺旋转速调节：- 通过控制面板上的旋钮或按钮可以调节螺旋的转速。
- 根据物料的需要，调整螺旋转速以达到最佳输送效果。
3. 物料进料和出料：- 将待输送的物料均匀地投放到设备进料口处。
- 设备会自动将物料输送到出料口处。
4. 清洁和维护：- 在使用设备之前和之后，请清洁设备的外表面和螺旋部分，以确保设备正常运行。
- 定期检查设备的螺旋部分是否存在磨损或松动，如有发现，请及时进行维修或更换。
故障排除如果设备在使用过程中出现故障或异常情况，请按以下步骤进行排除：1. 先关闭设备的电源开关，并拔出供电插头。
2. 检查设备是否存在杂物堵塞或螺旋部分是否有异物卡住。
3. 清理堵塞物或移除异物。
4. 检查设备的电源线是否连接良好，插头是否损坏。
5. 插好电源线后，重新开启设备的电源开关。
如果以上步骤无法解决问题，请联系售后服务中心进行进一步的维修和支持。
免责声明本用户手册中提供的所有信息仅供参考。
我们尽力确保提供准确和可靠的信息，但无法对用户根据本手册使用设备时可能发生的情况承担任何责任。
请用户在使用设备之前仔细阅读并遵守本用户手册中的所有安全须知和操作指南，以确保正确和安全地使用设备。
螺旋输送机说明书
螺旋输送机说明书一、产品介绍螺旋输送机是一种传输颗粒状物料的设备，广泛应用于冶金、化工、建材、煤炭等行业。
其工作原理是通过螺旋叶片将物料从进料口输送到出料口。
二、产品结构螺旋输送机主要由螺旋轴、螺旋叶片、轴承、传动装置和支撑架等组成。
螺旋轴是输送机的核心部件，螺旋叶片固定在螺旋轴上，通过螺旋轴的传动装置带动螺旋叶片旋转，从而实现物料的输送。
三、产品特点1. 结构简单，体积小，占地面积少；2. 输送能力大，能够适应不同物料的输送需求；3. 运输效率高，输送距离远；4. 运行稳定，噪音低，维护方便；5. 可根据客户需求进行定制，满足特殊行业的输送要求。
四、使用方法1. 安装调试：安装螺旋输送机时，根据使用要求进行安装，确保设备的稳定性和安全性。
安装完成后，进行设备的调试，检查传动装置和轴承是否正常工作，调整好螺旋叶片的位置和转动方向。
2. 使用注意事项：在使用过程中，应注意控制物料的粒度和湿度，防止过大颗粒和湿物料对输送机造成堵塞。
同时，定期检查设备的润滑油是否充足，保持设备的正常运行。
五、维护保养1. 定期清理：定期对螺旋输送机进行清理，清除设备内部的积尘和杂物，确保设备正常运行。
2. 润滑保养：定期添加润滑油，保持轴承和传动装置的顺畅运转。
3. 检查维修：定期检查螺旋轴、螺旋叶片、轴承和传动装置的磨损情况，及时更换损坏部件，确保设备的长期稳定运行。
六、常见故障及排除方法1. 输送机无法启动或启动困难：检查电源是否正常，检查电机控制系统是否有故障。
2. 输送机输送效果差：检查设备内是否有杂物和积尘，清理设备后再次测试。
3. 输送机出料不均匀或中途堵塞：检查螺旋叶片是否安装正确，检查物料的湿度和粒度是否符合要求。
七、安全注意事项1. 在操作设备时，必须戴好安全帽、手套和防护眼镜，确保人身安全。
2. 禁止长时间连续使用设备，超过设备规定的工作时间需要停机休息，以免设备过热或过载。
3. 禁止将手或工具伸入设备内部，以免造成事故。
无轴螺旋输送机产品说明书
无轴螺旋输送机产品说明书一、主要结构及工作原理:1、无轴螺旋输送机采用无轴螺旋工艺，与物料接触面积小，摩擦力低，无堵塞缠绕现象。
2、物料由进料口进入，经螺旋逐渐推移至出口，完成输送过程.3、螺旋片厚度大，使用寿命长.支撑采用整体压制U型槽结构，强度高,带有可拆卸上盖板，便于观察物料输送情况。
4、U型槽和无轴螺旋之间采用可以快速拆卸的耐磨衬板，使用寿命长,维修操作方便。
驱动部分采用摆线针轮减速机，噪音小,传动平衡，寿命长。
无轴螺旋输送机由驱动机构（电机减速机、传动轴）、U型槽与支架、无轴螺旋、衬条、盖板、进料口、出料口、紧固件等部件组成。
输送机具有合适的旋转速度，既能达到输送栅渣（或污泥）的目的，又不造成阻塞。
二、技术参数：1、设备无故障运行时间大于等于二年。
2、整机设备寿命不少于10年。
3、每年年检一次，电器元件使用年限不低于2年，减速机轴承不低于10年，防护涂层不少于3年.四、主要部件的材质：螺旋叶片耐磨耐蚀特种钢及更好输送槽体、盖板不锈钢304耐磨衬板（或衬条）耐磨工程塑料机架不锈钢304螺栓等紧固件不锈钢321五、无轴螺旋输送机的特点：1、驱动装置:驱动装置置于螺旋输送机一端，采用电机减速机和螺旋驱动轴直连形式，无需联轴器，拆卸、维修方便，驱动轴能承受弯距和轴向挤压力同时作用的负荷。
驱动装置（电机和减速机)采用SEW公司生产的优质轴装式减速机的结构形式，它运转灵活、平稳可靠、无异常噪音,减速箱所有结合面及输入和输出轴密封处不会渗漏。
驱动电机适用于380V、3相、50Hz，它的防护等级为IP55（户外型），绝缘等级为F级。
2、无轴螺旋输送机的设计、制造和安装应保证满足买方的使用要求，有高度的工作可靠性以及尽可能少的维修工作量，便于使用中检查及维修。
3、无轴螺旋输送机主要由无轴螺旋、U型螺旋槽、盖板、衬板、进、出料口、排放口和驱动装置组成，物料由进料口输入,经无轴螺旋推动后,由出料口输出。
4、无轴螺旋输送机安装方便，只需采用膨胀螺栓将型钢支撑固定在混凝土基础上即可，它既能间歇运行,也能每日24小时连续运行。
