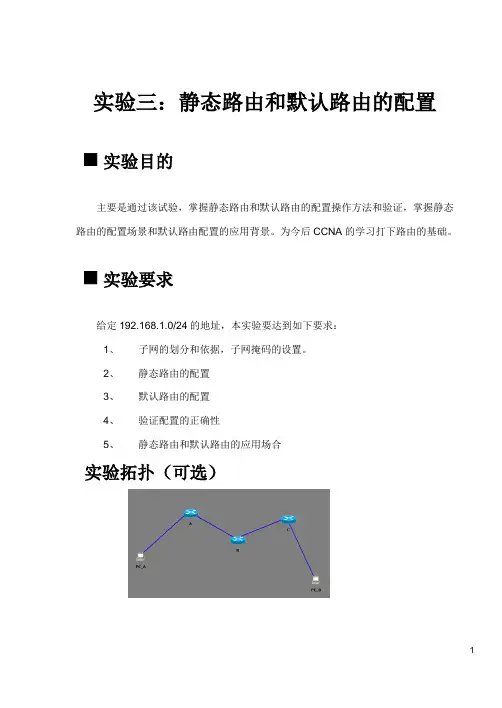

实验三:静态路由和默认路由的配置报告
实验三:静态路由和默认路由的配置⏹实验目的主要是通过该试验,掌握静态路由和默认路由的配置操作方法和验证,掌握静态路由的配置场景和默认路由配置的应用背景。
为今后CCNA的学习打下路由的基础。
⏹实验要求给定192.168.1.0/24的地址,本实验要达到如下要求:1、子网的划分和依据,子网掩码的设置。
2、静态路由的配置3、默认路由的配置4、验证配置的正确性5、静态路由和默认路由的应用场合实验拓扑(可选)⏹实验设备(环境、软件)本部分主要是阐述本实验用的实验设备、软件及其数量和要求。
⏹实验设计到的基本概念和理论给出静态路由、默认路由的概念⏹实验过程和主要步骤步骤1:子网的划分和子网掩码的配置192.168.1.32/27 255.255.255.224192.168.1.64/27 255.255.255.224192.168.1.96/27 255.255.255.224192.168.1.128/27 255.255.255.224步骤2:3个路由器和2个pc机上的ip地址配置Pc0: 192.168.1.33Pc1: 192.168.1.130Router0: f0/0 192.168.1.34s2/0 192.168.1.65Router1: s2/0 192.168.1.66s3/0 192..168.1.97Router2 : s2/0 192.168.1.98f0/0 192.168.1.129步骤3:在路由器A配置一条默认路由Route(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.66步骤4:在路由器B配置2条静态路由Route(config)#ip route 192.168.32 255.255.255.224 192.168.1.65 Route(config)#ip route 192.168.1.128 255.255.255.224 192.168.1.98 步骤5:在路由器C配置一条默认路由Route(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.97步骤6:通过show ip route 给出3个路由器的路由表内容IP配置完成:Router0Router1 Router2步骤7:在PC_A通过ping PC_B测试连通性,并给出结果。
静态路由的配置实验报告
静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式,它通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由,实现不同网络之间的通信,并对配置过程和结果进行分析。
实验环境:本实验使用了三台虚拟机,分别代表不同的网络。
其中,虚拟机A位于192.168.1.0/24网络,虚拟机B位于192.168.2.0/24网络,虚拟机C位于192.168.3.0/24网络。
虚拟机A作为路由器,连接了虚拟机B和虚拟机C。
实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中,打开终端,输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1,子网掩码为255.255.255.0。
2. 配置虚拟机B的网络接口:在虚拟机B中,打开终端,输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1,子网掩码为255.255.255.0。
3. 配置虚拟机C的网络接口:在虚拟机C中,打开终端,输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1,子网掩码为255.255.255.0。
4. 配置虚拟机A的静态路由:在虚拟机A中,打开终端,输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由,下一跳为192.168.1.1。
同样地,输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。
eNSP静态路由配置实验报告
eNSP静态路由配置实验报告eNSP静态路由配置实验姓名:X学号:X班级:X课程名称:静态路由配置实验提交日期:年月日注:仅供参考一、实验名称:静态路由配置二、实验目的:实了解静态路由的原理,掌握静态路由的配置方法三、实验软件:eNSP四、实验任务:1.配置基本静态路由2.配置默认静态路由3.实现静态路由的负载分担4.实现静态路由的路由备份五、实验步骤1.基本静态路由配置⑴构建实验拓扑图,配置主机参数,并启动设备Pc1-IP:10.1.1.2 Gateway:30Pc2-IP:20.1.1.2 Gateway:30R1-GE0/0/0-IP:10.1.1.1 Gateway:24 R1-GE0/0/1-IP:1.1.1.1 Gateway:24 R2-GE0/0/1-IP:1.1.1.2 Gateway:24 R2-GE0/0/0-IP:20.1.1.1 Gateway:30 ⑵静态路由配置R1:<Huawei>system-view[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 10.1.1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.1 24[Huawei-GigabitEthernet0/0/1]quit[Huawei]ip route-static 20.1.1.0 30 1.1.1.2(注:添加静态路由信息)R2:<Huawei>system-view[Huawei]interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.2 24[Huawei-GigabitEthernet0/0/1]quit[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 20.1.1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]ip route-static 10.1.1.0 30 1.1.1.1⑶查看信息①查看接口与IP相关的配置和统计信息或者简要信息配置静态路由前配置静态路由后②查看路由表配置静态路由前配置静态路由前后⑷检测主机间的连接性Pc1 ping Pc2如上可知,通过配置静态路由,可实现不同网段间的联通。
实验报告二(静态路由设置)
太原工业学院计算机工程系计算机网络实验报告(二)实验名称静态路由设置实验日期2020.06.05成绩姓名王锐班级学号182054424实验机IP 192.168.1.4实验机MAC地址38-BA-F8-49-30-59实验目的掌握网络路由原理,掌握路由器的简单配置。
实验环境Win10、Cisco Packet Tracer实验内容1、使用Packet Tracer 创建下列网络拓扑2、在各PC机与路由器接口上配置IP地址,(IP地址要包含班号、学号,如152056102号,如用的网络地址前2小节应为217.102.xx.xx)。
3、在各路由器上配置静态路由,并使PC0-PC1连通。
4、显示中间的路由器的路由表,并作说明。
5、使用Ping和Tracert测试PC0-PC1之间的连通性6、使用show ip route命令查看路由表。
实验步骤(含过程与截图)1.画图、连线(见图1)图 1 画图、连线2.设置IP(如下图)图 2.1 PC0图 3.2 路由器0(Fa0/0)图 4.3 路由器0(Fa0/1)图 5.3 路由器1(Fa0/0)图 6.4 路由器1(Fa0/1)图7.5 路由器2(Fa0/0)图8.6 路由器2(Fa0/1)图9.7 PC13.配置静态路由(如下图)图 3.1 路由器1图 3.2 路由器2图 3.3 路由器34.显示中间路由器的路由表(见图4)图 4 中间路由器路由表可见,204.24.2.0和204.24.3.0是直接相连的,204.24.1.0和204.24.4.0是通过静态路由添加的5.用Ping和Tracert测试PC0-PC1之间的连通性(如下图)图 5.1 ping命令图 5.2 tracert命令6.使用show ip route命令查看路由表。
上面已经查看过路由器1的路由表,所以这里只查看路由器0和路由器2的路由表(如下图6.1和图6.2)图 6.1 路由器0路由表图 6.2 路由器2路由表。
静态路由配置实验报告
实验七静态路由配置1、项目目的掌握在器上配置静态路由。
2、项目描述某公司网络通过一台路由器连接到网络服务提供商ISP的路由器上,现在要在路由器做适当的配置,实现企业内部主机与互联网主机之间的相互通信。
本项目以三台2811路由器为例,路由器分别命名为:RouterA、RouterB 和RouterC,路由器之间通过串口采用V35 DCE/DTE电缆连接,DCE端连接RouterA上。
PC0的IP地址和默认网关分别为:192.168.1.2和192.168.1.1,PC2的IP地址和默认网关分别为:192.168.2.2和192.168.2.1,子网掩码都是255.255.255.0。
RouterA与RouterB之间使用10.1.1.0/30网段,RouterB与RouterC之间使用10.1.1.4/30网段。
3、实现功能实现网络的互联互通,从而实现信息的共享和传递。
4、项目拓扑2811路由器(3台)、V35DCE电缆(1根)、V35DTE电缆(1根)、RJ45交叉线(2根)。
5、项目步骤(1)在路由器RouterA上配置接口的IP地址和串口上的时钟频率。
RouterA(config)#interface fastethernet 0/0 //进入接口F0/0的配置模式。
RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 //配置路由器接口F0/0的IP地址。
RouterA(config-if)#no shutdown //开启路由F0/0接口。
RouterA(config)#interface serial0/0/0 //进入接口S0/0/0的配置模式。
RouterA(config-if)#ip address 10.1.1.1 255.255.255.252 //配置路由器接口S0/0/0的IP地址。
RouterA(config-if)#clock rate 64000 //配置DCE 时钟频率。
思科网络实验报告2静态路由的配置
集美大学计算机工程学院实验报告实验名称基本静态路由配置课程名称计算机网络班级日期成绩一、实验目的1、为接口分配适当的地址,并进行记录。
2、根据拓扑图进行网络布线。
3、清除启动配置并将路由器重新加载为默认状态。
4、在路由器上执行基本配置任务。
5、配置并激活串行接口和以太网接口。
6、确定适当的静态路由、总结路由和默认路由。
二、实验场景对一个网络地址进行子网划分以便完成拓扑结构图所示的网络编址。
连接到ISP 路由器的LAN 编址和HQ 与ISP 路由器之间的链路已经完成。
但还需要配置静态路由以便非直连网络中的主机能够彼此通信。
实际拓扑图:三、实验器材(1)直通以太网电缆 3条(2)交叉以太网电缆 1条(3)PC机 3台(4)路由器 3台(5)交换器 2台四、实验内容任务1:对地址空间划分子网步骤1:研究网络要求。
在网络设计中,使用192.168.2.0/24 地址空间。
对该网络进行子网划分,以提供足够的IP 地址来支持60 台主机。
步骤2:创建网络设计时思考以下问题:需要将192.168.2.0/24 网络划分为多少个子网?__4个___这些子网的网络地址分别是什么?子网0:_192.168.2. 0/26__________________________子网1:_192.168.2.64/26__________________________子网2:_192.168.2.128/26_________________________子网3:_192.168.2.192/26_________________________这些网络以点分十进制格式表示的子网掩码是什么?__255.255.255.192________________________以斜杠格式表示的网络子网掩码是什么?_/26____每个子网可支持多少台主机?__62______步骤3:为拓扑图分配子网地址。
1. 将子网1 分配给连接到HQ 的LAN。
《计算机网络》实验六 静态路由配置 实验报告
实验报告六班级:07东方信息姓名:学号:实验时间:10年5月17日机房:9#205 组号:机号:A一、实验题目静态路由配置二、实验设备CISCO路由器、专用电缆、网线、CONSOLE线、PC机三、实验内容1了解路由器的功能2在CISCO路由器上设置和验证静态路由3配置缺省路由四、原理实现网络的互连互通,从而实现信息的共享和传输。
静态路由实验网络拓扑结构图:五、实际步骤步骤1:初始化设置(1)按照图4-1的网络拓扑结构,连接好PC与路由器的网线、PC与路由器Console端口的调试电缆、路由器与路由器之间的V.35电缆。
(2)按照图4-1要求,在PC1、PC2计算机中设置好IP地址、子网掩码、默认网关。
然后利用Ping命令测试两台PC机之间的连通性。
模拟器也按以上配置。
(3)在PC机上启动“超级终端”。
步骤2:路由器 Route A 的基础配置7-A#show runBuilding configuration...Current configuration : 826 bytes!version 12.3service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname 7-A!boot-start-markerboot-end-marker!enable password cisco!no network-clock-participate aim 0no network-clock-participate aim 1no aaa new-modelip subnet-zero!!ip cef!!no ftp-server write-enable!!!!interface FastEthernet0/0ip address 10.7.3.1 255.255.255.0duplex autospeed auto!interface FastEthernet0/1ip address 10.7.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.17.200.5 255.255.255.252 no fair-queue!interface Serial0/3/1no ip addressshutdownclockrate 2000000!ip classlessip http server!!!control-plane!!line con 0line aux 0line vty 0 4password ciscologin!scheduler allocate 20000 1000!End步骤3:路由器Route B 的基础配置7-B#show runBuilding configuration...Current configuration : 868 bytes!version 12.3service timestamps debug datetime msec service timestamps log datetime msecno service password-encryption!hostname 7-B!boot-start-markerboot-end-marker!enable password cisco!no network-clock-participate aim 0no network-clock-participate aim 1no aaa new-modelip subnet-zero!!ip cef!!no ftp-server write-enable!!!!interface FastEthernet0/0ip address 10.7.3.1 255.255.255.0 shutdownduplex autospeed auto!interface FastEthernet0/1ip address 10.7.2.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.17.200.6 255.255.255.252 no fair-queueclockrate 128000!interface Serial0/3/1bandwidth 64no ip addressshutdownclockrate 2000000!ip classlessip http server!!!control-plane!!line con 0line aux 0line vty 0 4password ciscologin!scheduler allocate 20000 1000!end步骤4:在 Route A 上配置静态路由7-A(config)#ip route 10.7.2.0 255.255.255.0 172.17.200.67-A(config)#10.7.4.0 255.255.255.0 172.17.200.6步骤5:检查9-A上的路由表7-A#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.17.0.0/30 is subnetted, 1 subnetsC 172.17.200.4 is directly connected, Serial0/3/010.0.0.0/24 is subnetted, 4 subnetsS 10.7.4.0 [1/0] via 172.17.200.6C 10.7.1.0 is directly connected, FastEthernet0/1C 10.7.3.0 is directly connected, FastEthernet0/0S 10.7.2.0 [1/0] via 172.17.200.6步骤6:Ping 7-B的FastEthernet端口的地址。
实验5静态路由的配置报告
6.查看各路由器路由表的信息
1)查看路由器r1的路由表信息
[r1]display ip routing-table
2)查看路由器r2的路由表信息
[r2]display ip routing-table
[r2-serial0]ip address 192.168.3.2 255.255.255.0
[r2-serial0]shutdown
[r2-serial0]undo shutdown
[r2-serial0]quit
9)配置E1口的IP地址
[r2]interface e1
[r2-Ethernet0]ip address 192.168.2.254 255.255.255.0
7.测试连通性
1)测试PC-B到PC-D的连通性
PING192.168.2.2
3)测试PC-D到PC-B的连通性
PING192.168.1.2
【实验问题】
1.RIP,IGRP,EIGRP三种路由协议有什么不同?各协议分别适用应用在什么网络?
答:不同种类的路由协议。RIP和IGRP之间的主要区别是距离矢量协议;EIGRP主要是连接状态协议。配置RIP动态路由协议是通用的路由协议,而IGRP,EIGRP是CISCO专用的路由协议。
【实验心得和体会】
学会了路由器的基本配置,掌握了动态路由表的配置,从错误中体会到成功的喜悦,从实验中体会到知识的无穷,从实践中学到了知识。
指导教师评语及成绩:
评语:
成绩:指导教师签名:
批阅日期:
[r1-serial0]ip address 192.168.3.1 255.255.255.0
静态路由配置实验报告
实验一:实验名称:相同IP之间通信(设置静态路由用本地出口)实验目得:路由器之间设置相同得ip,设置静态路由用本地出口,测试两网段之间就是否可以通信。
实验拓扑:如图1—1图1-1实验步骤:一、连线。
将设备链接,将两台路由器得se2/0口用串行线链接。
二、在R1与R2得s2/0口配置相同ip为30。
0。
0。
1、R1(config)#interfaces2/0R1(config-if)#ipaddress30。
0、0。
1255、0.0、0R1(config-if)#noshutdown(配置R2同R1)三、配置路由表R1 :R1(config)#ip route 20、0。
0.0 255、0、0、0 Se2/0R2R1(config)#ip route10、0、0。
0 255。
0.0、0 Se/0实验结果:pc0与pc1可以可以通信。
实验心得:两路由器之间设置同一个ip,静态路由用本地出口。
两网段可以通信。
实验二:实验名称:不同网段IP之间通信(设置静态路由用本地出口)实验目得:路由器之间设置不同网段得ip,设置静态路由用本地出口,测试两网段之间就是否可以通信。
实验拓扑:如图1—1图1—1实验步骤:一、连线。
将设备链接,将两台路由器得se2/0口用串行线链接。
二、在R1与R2得s2/0口配置不同网段ip分别为30。
0、0、1与192、168、1、1R1R1(config)#interfaces2/0R1(config-if)#ip address 30、0.0。
1 255。
0、0.0R1(config—if)#noshutdownR2R2(config)#interface s2/0R2(config-if)#ip address 192。
168。
1、1 255、255。
255、0R2(config—if)#noshutdown三、配置路由表R1 :R1(config)#ip route 20、0.0。
静态路由实验报告
静态路由实验报告实验五静态路由实验班级: 10电商座号: 15 姓名:贾如时间: 2011/11/31一、实验目的:,1,了解路由器的工作原理以及下一跳路由基本概念,2,了解直连路由、静态路由、汇总路由、默认路由基本概念,3,了解静态路由和默认路由的配置命令二、实验设备:一台PC机~Windows XP系统~PT模拟器三、实验内容:,1,通过PT模拟器绘制如下网络拓扑图~并按如下需求进行静态实验配置:A,按图上所示分别给Router1、Router2、PC1、PC2设置其网络参数,IP地址、子网掩码、默认网关,,B,通过给路由器Router1和路由器Router2设置静态路由~使得PC1能够Ping 通PC2,C,请大家分析PC1发送数据给PC2的数据转发过程~了解路由器的工作原理,D,如果只在Router1上设置静态路由~Router2上面没有设置静态路由~PC1能否Ping通PC2~为什么,,2,通过PT模拟器绘制如下网络拓扑图~并按如下需求进行静态综合实验配置:A,按图上所示分别给Router1、Router2、PC1、PC2设置其网络参数,IP地址、子网掩码、默认网关,,注意Inside路由器需要添加一个NM-1FE2W模块增加一个快速以太口,B,通过若干配置~使得网络中所有设备能够互相通信,静态路由、汇总路由、默认路由,,C,由于没有掌握NAT知识点~目前Border路由器与ISP路由器直接简单配置默认路由实现。
Border(config)#ip route 0.0.0.0 0.0.0.0 100.1.1.2 //Border需要配置的默认路由ISP(config)#ip route 0.0.0.0 0.0.0.0 100.1.1.1 //ISP需要配置的默认路由四、实验记录:1、,1,通过PT模拟器绘制如下网络拓扑图~并按如下需求进行静态实验配置:、2、A,按图上所示分别给Router1、Router2、PC1、PC2设置其网络参数,IP地址、子网掩码、默认网关,,B,通过给路由器Router1和路由器Router2设置静态路由~使得PC1能够Ping 通PC2,。
(完整word版)eNSP静态路由配置实验报告
eNSP静态路由配置实验姓名:X学号:X班级:X课程名称:静态路由配置实验提交日期: 年月日注:仅供参考一、实验名称:静态路由配置二、实验目的:实了解静态路由的原理,掌握静态路由的配置方法三、实验软件:eNSP四、实验任务:1。
配置基本静态路由2.配置默认静态路由3.实现静态路由的负载分担4。
实现静态路由的路由备份五、实验步骤1.基本静态路由配置⑴构建实验拓扑图,配置主机参数,并启动设备Pc1-IP:10。
1.1.2 Gateway:30Pc2-IP:20.1.1.2 Gateway:30R1-GE0/0/0—IP:10.1。
1.1 Gateway:24R1-GE0/0/1—IP:1。
1。
1。
1 Gateway:24 R2—GE0/0/1—IP:1.1.1。
2 Gateway:24 R2—GE0/0/0-IP:20。
1。
1。
1 Gateway:30⑵静态路由配置R1:<Huawei>system—view[Huawei]interface GigabitEthernet0/0/0[Huawei—GigabitEthernet0/0/0]ip address 10.1。
1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]interface GigabitEthernet0/0/1[Huawei—GigabitEthernet0/0/1]ip address 1.1.1.1 24[Huawei—GigabitEthernet0/0/1]quit[Huawei]ip route-static 20。
1。
1。
0 30 1.1.1.2(注:添加静态路由信息)R2:〈Huawei>system—view[Huawei]interface GigabitEthernet0/0/1[Huawei—GigabitEthernet0/0/1]ip address 1.1.1。
实验四 静动态路由设置实验报告
实验四静/动态路由设置一、实验目的1.学习静待路由配置方法,理解路由器的工作原理2.了解路由器的RIP路由协议的原来;3.熟悉掌握路由器的RIP路由协议的配置方法;4.了解路由器的OSPF路由协议的原来;5.熟悉掌握路由器的OSPF路由协议的配置方法。
二、实验内容1.根据拓扑图链接好所有设备;2.综合使用路由器和主机进行静态路由方案的设计;3.使用超级终端进行路由配置;4.使用PIP路由协议配置路由器的动态路由;5.使用OSPF路由协议配置路由器的动态路由;6.相关命令:#shiow ip protocols: 显示路由的路由信息#show ip route: 显示IP路由表静态路由:(config-if)#ip address<本端口IP地址><子网掩码>:为端口设置一个IP地址(config)#ip route<目的子网地址><子网掩码><相邻路由器端口地址或者本地物理端口号>:设置静态路由(config)#no ip route<目的子网掩码><子网掩码><相邻路由器端口地址或本地物理端口号>:删除静态路由RIP:(config)#router rip:激活RIP路由协议(config-router)#network<>网段地址>:指明相关联的网段,以便RIP动态学习路由信息OSPF:(config)#router ospf<进程号>:激活OSPF路由协议(config-router)#network<与本路由器相连的ip子网号><通配符>area<区域号>三、实验条件:如图搭建实验环境。
四、实验过程1)配置静态路由:R2600A#show ip route(查看当前路由信息)Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Ethernet0/0/0C 192.168.2.0/24 is directly connected, Ethernet0/1/0C 192.168.3.0/24 is directly connected, FastEthernet0/0R2600A#config(设置静态路由)Configuring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.R2600A(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2R2600A(config)#ip route 192.168.5.0 255.255.255.0 192.168.3.2R2600A(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleR2600A#show ip route(查看当前路由信息,发生变化)Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Ethernet0/0/0C 192.168.2.0/24 is directly connected, Ethernet0/1/0C 192.168.3.0/24 is directly connected, FastEthernet0/0S 192.168.4.0/24 [1/0] via 192.168.3.2S 192.168.5.0/24 [1/0] via 192.168.3.2R2600A#对于路由器S2600B进行类似的配合,路由信息如下:R2600B#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.1.0/24 [1/0] via 192.168.3.1S 192.168.2.0/24 [1/0] via 192.168.3.1C 192.168.3.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Ethernet0/0/0C 192.168.5.0/24 is directly connected, Ethernet0/1/0R2600B#在PC1上检测连通性,如下:R2600A#config(删除路由器A静态路由)Configuring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.R2600A(config)#no ip route 192.168.4.0 255.255.255.0R2600A(config)#no ip route 192.168.5.0 255.255.255.0R2600A(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleR2600A#show ip route(显示结果)Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Ethernet0/0/0C 192.168.2.0/24 is directly connected, Ethernet0/1/0C 192.168.3.0/24 is directly connected, FastEthernet0/0R2600A#对于路由器B也进行类似操作,请参考路由器A。
静态路由配置实验报告
一、实验预习之杨若古兰创作1、实验目标:★了解静态路由★把握静态路由配置2、实验道理:静态路由须要手工配置,信息可以通过路由表路径传输.3、实验设备及材料:★2台华为Quidway AR 2811路由器★1台PC(已安装Iris或收集仿真软件)★公用配置电缆2根,网线5根4、实验流程或安装示意图:二、实验内容1、方法步调及景象:第一步:首先确认实验设备准确连接;第二步:配置好PCA和PCB的IP地址;第三步:通过CONSOLE口连接上Quidway AR2811路由器Rt1;第四步:在Rt1配置接口,命令清单如下:<Quidway>sys[Quidway]sysname Rt1[Rt1]int e0/0[Rt1-Ethernet0/0]ip addr .1 24[Rt1-Ethernet0/0]int e0/1[Rt1-Ethernet0/1]ip addr .1 24第五步:检查路由器Rt1的路由表,命令清单及结果如下:[Rt1]display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface.0/24 DIRECT 0 0 .1 Ethernet0/011.0/24 DIRECT 0 0 11.1 Ethernet0/1.1/32 DIRECT 0 0 127.0.0.1 InLoopBack011.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0第六步:通过CONSOLE口连接上Quidway AR2811路由器Rt2;第七步:在Rt2配置接口,命令清单如下:<Quidway>sys[Quidway]sysname Rt2[Rt2]int e0/0[Rt2-Ethernet0/0]ip addr .2 24[Rt2-Ethernet0/0]int e0/1[Rt2-Ethernet0/1]ip addr .1 24第八步:检查路由器Rt2的路由表,命令清单及结果如下:[Rt2]display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface.0/24 DIRECT 0 0 .2 Ethernet0/012.0/24 DIRECT 0 0 11.2 Ethernet0/1.2/32 DIRECT 0 0 127.0.0.1 InLoopBack012.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0第九步:在PCA上ping路由器Rt2的E0/0端口(.2)及PCB (12.0.0.2),将结果记录;○1第十步:在路由器Rt1上配置静态路由,添加一条到.0/24的路由,命令清单及结果如下:[Rt1] ip route-static 12.0.0.0 255.255.255.0 10.0.0.2[Rt1]display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface.0/24 DIRECT 0 0 .1 Ethernet0/011.0/24 DIRECT 0 0 11.1 Ethernet0/1.1/32 DIRECT 0 0 127.0.0.1 InLoopBack011.1/32 DIRECT 0 0 127.0.0.1 InLoopBack012.0.0.0/24 STATIC 60 0 .2 Ethernet0/0第十一步:再次在PCA上ping路由器Rt2的E0/0端口(.2)及PCB(.2),将结果记录;○2第十二步:在路由器Rt2上配置静态路由,添加一条到.0/24的路由,命令清单及结果如下:[Rt2] ip route-static 11.0.0.0 255.255.255.0 10.0.0.1[Rt2]display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface.0/24 DIRECT 0 0 .2 Ethernet0/012.0/24 DIRECT 0 0 11.2 Ethernet0/1.2/32 DIRECT 0 0 127.0.0.1 InLoopBack012.2/32 DIRECT 0 0 127.0.0.1 InLoopBack011.0.0.0/24 STATIC 60 0 .1 Ethernet0/0第十三步:再次在PCA上ping路由器Rt2的E0/0端口(.2)及PCB(.2),将结果记录;○3第十四步:删除第十步在路由器Rt1上配置的静态路由,恢复缺省路由,命令清单如下:[Rt1]undo ip route-static 12.0.0.0 255.255.255.0 10.0.0.2[Rt1] ip route-static 0.0.0.0 0.0.0.0 10.0.0.2第十五步:记录此时的Rt1和Rt2的路由表;第十六步:再次在PCA上ping路由器Rt2的E0/0端口(.2)及PCB(.2),将结果记录;○4第十七步:综合上面的记录,填写下表:2、对实验景象、数据及观察结果的分析与讨论:(1)比较四次记录结果和路由表的变更,分析其缘由.答:第一次:PCA与RT2、PCB均不在同一网段,且RT1、RT2路由表均没有添加静态路由路径,ping欠亨;第二次:PCA与RT2、PCB均不在同一网段,且RT2路由表没有添加静态路由路径,只要RT1路由表添加了静态路由路径,ping欠亨;第三次:PCA与RT2、PCB均不在同一网段,但RT1、RT2路由表均有添加静态路由路径,能ping通;第四次:恢复默认路由,能ping通.(2)如果第十四步删除的是Rt2的静态路由并恢复缺省路由,那么,第十五、第十六步的结果回如何?答:ping的结果不变.三、实验小结:通过本实验,我们对静态路由有了必定的了解,也基本把握了静态路由的配置方法,熟悉了使用ping命令查询路由信息的方法,对各个收集的互联也有一个跟深刻的理解.四、次要参考文献:《计算机收集与因特网》。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
静态路由配置实验报告记录
————————————————————————————————作者:————————————————————————————————日期:
三峡大学计算机与信息学院标准实验报告(实验)课程名称计算机网络
三峡大学计算机与信息学院
实验报告
学生姓名:郑国安学号:2010114130 指导教师:马凯
实验地点:电气信息楼实验时间:2013.6.13
一、实验室名称:
二、实验项目名称:静态路由的配置
三、实验学时:2学时
四、实验原理:
路由器属于网络层设备,能够根据IP包头的信息,选择一条最佳路径,将数据包转发出去。
实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成。
路由表的产生方式一般有3种:
直连路由给路由器接口配置一个IP地址,路由器自动产生本接口IP所在网段的路由信息。
静态路由在拓扑结构简单的网络中,网管员通过手工的方式配置本路由器未知网段的路由信息,从而实现不同网段之间的连接。
五、实验目的:掌握通过静态路由方式实现网络的连通性。
六、实验内容:
假设校园网通过1台路由器连接到校园外的另1台路由器上,现要在路由器上做适当配置,实现校园网内部主机与校园网外部主
机的相互通信。
通过软件仿真,实现网络的互连互通,从而实现信息的共享和传递。
七、实验器材(设备、元器件):
R2621XM(两台)、Serial DTE线缆(1条)、copper cross-over 线缆(2条)、PC(两台)
八、实验步骤:
打开Cisco Packet Tracer 软件,添加2台Generic路由器和2台Generic主机,用“自动选择连接类型”把设备连接起来,如下实验图,其中PC0、PC1为两台工作站主机,Router1、Router2为两台路由器。
然后按以下步骤完成配置:
步骤1. 在路由器Router1上配置接口的IP地址和串口上的时钟频率。
Router1(config)#
Router1(config-if)# ip address 172.16.1.1 255.255.255.0
Router1(config-if)# no shutdown
Router1(config)# interface serial 1/0
Router1(config-if)# ip address 172.16.2.1 255.255.255.0
Router1(config-if)#clock rate 64000 !配置Router1的时钟频率(DCE)Router1(config)# no shutdown
验证测试:验证路由器接口的配置。
Router1#show ip interface brief
注意:查看接口的状态。
Router1#show interface serial 1/0
步骤2. 在路由器Router1上配置静态路由。
Router1(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2 或:
Router1(config)#ip route 172.16.3.0 255.255.255.0 serial 1/0 验证测试:验证Router1上的静态路由配置。
Router1#show ip route
步骤3.在路由器Router2上配置接口的IP地址和串口上的时钟频率。
Router2(config)# interface fastethernet 0/0
Router2(config-if)# ip address 172.16.3.2 255.255.255.0 Router2(config-if)# no shutdown
!
Router2(config)# interface serial 1/0
Router2(config-if)# ip address 172.16.2.2 255.255.255.0 Router2(config-if)# no shutdown
验证测试:验证路由器接口的配置。
Router2#show ip interface brief
Router2# show interface serial 1/0
步骤4. 在路由器Router2上配置静态路由。
Router2(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 或:
Router2(config)#ip route 172.16.1.0 255.255.255.0 serial 1/0 验证测试:验证Router2上的静态路由配置。
Router2#show ip route
步骤5. 测试网络的互连互通性。
C:\>ping 172.16.3.22 !从PC1 ping PC2
C:\>ping 172.16.1.11 !从PC2 ping PC1
【注意事项】
如果两台路由器通过串口直接互连,则必须在其中一端设置时钟频率(DCE)。
【参考配置】
1.路由器Router1的路由表:
2.路由器Router2的路由表
九、实验数据及结果分析:
实验最终拓扑图:
分析:
正确的配置终端设备(电脑)的IP地址和网关,和2个路由器的静态路由表后,可以实现两个PC机之间的通信!
十、实验结论:通过正确的配置后实现了网络的连通性。
十一、总结及心得体会:
在整个实验过程中,主要是设置PC机的IP地址和路由表,通过软件的仿真,掌握通过静态路由方式实现网络的连通性,达到了实验目的。
十二、对本实验过程及方法、手段的改进建议:
由于对软件的操作不是很熟悉,导致了实验时间用的比较长,建议老师先把实验交给我们自己在下面做,到做实验的时候,有哪些地方不明白的再问,学习的效率会高些。
报告评分:
指导教师签字:。
