美卓定位器调试步骤

定位器操作规程

定位器操作规程1. 引言定位器是一种常用于定位和导航目标位置的工具。

本文档旨在描述定位器的操作规程，帮助用户正确使用定位器，提高工作效率。

2. 术语定义•定位器：一种用于确定目标位置的工具。

•目标位置：用户期望定位器指示的位置。

•操作人员：使用定位器的个人或团体。

•定位误差：定位器测量结果与实际目标位置之间的差距。

3. 安全注意事项在操作定位器之前，请确保遵守以下安全注意事项：•熟悉并遵守定位器的操作手册和使用指南。

•使用合适的个人防护装备，如手套和护目镜。

•在使用定位器时保持注意力集中，避免分心或操作过程中的随意行为。

•遵守现场安全规定，确保周围环境安全。

4. 操作步骤步骤1：准备工作在开始操作定位器之前，进行以下准备工作：1.确保定位器电源正常并已充电。

2.检查定位器的各个部件是否完好无损。

3.将定位器放置在稳定的平面上，并确保其能够自由移动。

步骤2：选择目标位置通过以下步骤选择目标位置：1.使用定位器的显示屏或按钮选择目标位置模式。

2.根据实际需求输入或选择目标位置的相关信息，如坐标、距离或方向等。

步骤3：启动定位器按照以下步骤启动定位器：1.按下定位器的启动按钮或开关，使定位器开始工作。

2.确保定位器的各个部件运作正常，如传感器、指示灯等。

步骤4：定位目标位置通过以下步骤定位目标位置：1.按照定位器的指示，移动定位器并接近目标位置。

2.观察定位器的显示屏或指示灯，根据指示调整移动方向和速度。

3.靠近目标位置时，适当减速并小心调整位置，以消除定位误差。

4.当定位器指示目标位置时，确认位置准确性并停止移动。

步骤5：记录测量结果在定位目标位置后，进行以下记录工作：1.使用定位器的记录功能，将测量结果保存或导出。

2.在相关文件或系统中记录测量结果，并添加必要的标识或注释。

5. 故障排除在操作定位器过程中，可能会遇到一些故障或问题。

以下是常见故障的排除方法：1.如果定位器无法正常启动，请检查电池或电源连接是否良好，并尝试重新启动。

美卓(mesto)nelesnd9000定位器校验

进入参数设置界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按显示“PAR”，这是参数设置的主菜单名称；
3.按开始进行参数的查看与设置等调试工作。

使用方法
1.当某一参数出现在屏幕上时，稍微用力按下，下面一行可选参数开始闪烁，这时进入编辑状态；
2.用、来进行选择；
3.用来确认操作，同时退出编辑状态。

校验
检验仅工作在AUTO模式下。

进入校验界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按一次或者按两次即显示“CAL”，这是校验菜单；
3.按开始进行调试。

“AUTO CAL”是自动校验；
“MAN CAL”是手动校验；
“TUNE”表示自诊断功能；
“CAL run”表示正在进行校验。

使用方法
1.按下，用、选择“AUTO CAL”或“MAN CAL”或“TUNE”（使用自诊断功能并准备开始校验）；
2.前两种情况下，需要进一步选择是否使用自诊断功能；
3.校验自动结束，按返回主菜单“CAL”。

智能定位器调试步骤

智能定位器调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求，供气压力范围是0.14—0.7Mpa.请不要超过这个范围使用。

2.接通4—20mA输入信号。

（定位器的工作电压取自输入信号，由DCS二线制供电，不能将直流24V直接加至否则有可能损坏定位器定位器电路）。

3.检查位置反馈杆的机械安装，拆下气缸锁定螺丝，并检查气源管路防止漏气。

4.手动方式检查执行机构动作：（1）在运行模式下，按住Enter键6秒，直至屏幕显示AUTOD CAL;（2）按DOWN键或UP键，切换屏幕显示MANUAL;（3）按下Enter键，进入手动模式，屏幕显示*MA xxx，其中xxx为手动设定指令，可使用键盘操作执行机构动作；（4）按下UP或DOWN可以手动控制气功慢速动作，按住ENTER同时按下UP或DOWN可以手动控制气功快速动作，手动操作无误后，按ESC退出手动操作模式（5）手动操作时，检查气缸的开关位置是否到位，动作速度是否正常，定位器及管路是否有漏气。

5.进入自动整定：（1）在运行模式下，按住Enter 键6 S ，直至屏幕显示[ AUTO CAL ]。

（2）按下Enter 键，屏幕显示[ AUTO 01]（3）按DOWN 键或UP 键，切换屏幕显示[ AUTO 02]（4）按下Enter 键，定位器开始自动整定，整定结束后屏幕显示[ COMPLETE ]，并自动保存退出至运行模式下。

6.如阀门动作方向与输入信号相反，则需要正反作用：（1）在运行模式下，按住Enter 键6 S ，直至屏幕显示[ AUTO CAL ] （2）按DOWN 键或UP 键切换，直至屏幕显示[ VALVE ]（3）按Enter 键，进入菜单项，屏幕显示[ ACT]（4）按Enter 键，屏幕显示[*ACT ]（5）按DOWN 键或UP 键切换正反作用，并按Enter 键确认保存，（屏幕显示为正作用[+ACT RA ] 或反作用[+ACT DA ]）7.如定位器屏幕显示与风门开度相反，则需要切换正反开度显示：（1）在运行模式下，按住Enter 键6 S ，直至屏幕显示[ AUTO CAL ] （2）按DOWN 键或UP 键切换，直至屏幕显示[ VAEW ]（3）按Enter 键，进入菜单项，屏幕显示[ YT 2500L ] 或[ YT 2500R ] （4）按DOWN 键或UP 键切换，直至屏幕显示[ VW ]（5）按DOWN 键，屏幕显示[* VW ]（6）按DOWN 键或UP 键切换正反方向开度显示，并按Enter 键确认保存，（屏幕显示为正作用[+ VW NOR ] 正方向显示或反方向显示[+ VWREV ]）智能定位器程序功能图解1.功能模式：运行模式：即定位器远方操作模式，定位器接受远方操作信号来控制气功动作，并在屏幕上显示RUN。

定位器的操作方法 -回复

定位器的操作方法-回复人们对于定位器的需求越来越大，尤其是在找寻遗失物品或者追踪物品位置的时候。

定位器可以快速准确地告诉我们物品的具体位置，帮助我们迅速找到丢失的物品。

那么，定位器的操作方法是怎样的呢？首先，首先我们要确保定位器的电量充足。

毕竟，没有电量的设备是无法工作的。

我们应该根据定位器的说明书，找到充电方式，并按照说明书的提示进行充电。

在充电过程中，我们可以先阅读一下定位器的使用说明书，了解操作方法和注意事项。

接下来，我们需要将定位器与我们要追踪的物品相连。

定位器通常有不同的附件或者功能，如钥匙链、贴纸等等。

我们可以选择适合我们物品的附件或者功能，将定位器固定在物品上，比如钥匙、行李箱、手机等。

完成这些准备工作后，我们正式开始使用定位器。

定位器通常会伴随着一个APP或者电脑软件，在使用之前我们需要先下载并安装这个软件。

根据说明书的指示，打开软件并登录账号。

如果还没有账号，我们需要进行注册。

注册完成后，我们需要将定位器与软件绑定。

通常，通过扫描定位器上的二维码或者输入定位器的序列号，我们就可以将定位器与软件绑定。

绑定完成后，我们可以开始使用定位器的功能了。

打开软件，可以看到定位器的相关信息，如电量、信号强度等等。

如果我们要寻找丢失的物品，我们可以点击寻找按钮，定位器将会发出蜂鸣声或者闪烁指示灯，帮助我们找到物品。

有些定位器甚至配备有地图导航功能，我们可以通过手机或者电脑软件上的地图，实时查看物品的具体位置。

除了寻找功能，定位器还具备远程报警功能。

如果我们离开某个物品一定距离，定位器将会自动报警。

具体的报警方式会因不同的定位器而有所不同，有些会通过手机APP发送警报信息，有些会通过设备本身发出声音或者震动。

这对于我们防止物品被盗或者丢失是非常有帮助的。

此外，定位器还可以进行历史轨迹回放。

我们可以通过软件查看物品的历史移动路径，了解物品曾经所处的位置。

这对于做一些统计或者分析是非常有用的。

最后，当我们找到了丢失的物品或者完成了定位器的使用目的后，我们应该记得关闭定位器或者停止追踪功能，以免浪费电量或者造成不必要的干扰。

(完整版)美卓(MESTO)NelesND9000定位器校验

进入参数设置界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按显示“PAR”，这是参数设置的主菜单名称；
3.按开始进行参数的查看与设置等调试工作。

使用方法
1.当某一参数出现在屏幕上时，稍微用力按下，下面一行可选参数开始闪烁，这时进入编辑状态；
2.用、来进行选择；
3.用来确认操作，同时退出编辑状态。

校验
检验仅工作在AUTO模式下。

进入校验界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按一次或者按两次即显示“CAL”，这是校验菜单；
3.按开始进行调试。

“AUTO CAL”是自动校验；
“MAN CAL”是手动校验；
“TUNE”表示自诊断功能；
“CAL run”表示正在进行校验。

使用方法
1.按下，用、选择“AUTO CAL”或“MAN CAL”或“TUNE”（使用自诊断功能并准备开始校验）；
2.前两种情况下，需要进一步选择是否使用自诊断功能；
3.校验自动结束，按返回主菜单“CAL”。

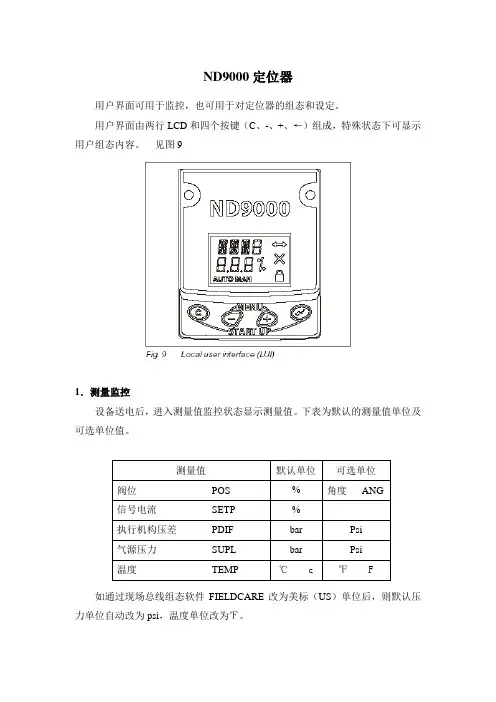

ND900定位器

ND9000定位器用户界面可用于监控，也可用于对定位器的组态和设定。

用户界面由两行LCD和四个按键（C、-、+、←）组成，特殊状态下可显示用户组态内容。

见图91．测量监控设备送电后，进入测量值监控状态显示测量值。

下表为默认的测量值单位及可选单位值。

如通过现场总线组态软件FIELDCARE改为美标（US）单位后，则默认压力单位自动改为psi，温度单位改为℉。

按（←）键可即时改变单位。

LCD上行显示当前单位，按住（←）键时同时按（+）或（-）键来选择新的单位，松开按键后即激活（有效输入情况下）。

在1小时内未对定位器进行各种操作，则LCD显示屏滚动显示各测量值。

见图102．快速设置快速设置可对ND-9100F定位器、执行机构、调节阀配置的主要参数进行快速浏览，在核对参数后，最好进行阀门的行程校验。

同时按下（C）键和（←）键可进入快速设置菜单，再按（C）键可取消任何操作。

取消后回到上级用户界面。

主要组态参数如下，详细内容见4.5部分阀门类型 VTYP执行机构形式 ATYP定位器故障位置 PFA阀旋转方向 ROT阀死区 AO改变任一参数后必须重新进行整阀的校验，详细内容见6部分。

见图113. 组态该用户界面是一菜单结构，在测量监控状态下，同时按（+）键和（-）键就进入组态菜单。

然后再按（+）键或（-）键来选择相应菜单。

见图124．模式菜单若用户要改变阀门的操作模式，可在MODE选择行按（←）键，此时MODE 会闪烁。

再按（+）键或（-）键可改变当前操作模式，最后按（←）键确认所选择的模式，有二个操作模式可供选择。

4.1 自动（AUTO）在自动模式下，定位器接受总线上的信号控制阀们的位置。

该模式为正常的工艺服务时使用。

发生信号故障后，定位器会采用在AUTO状态下的输入信号，使阀门保持原位。

4.2 手动（MAN）在手动模式下，可通过手按（+）键或（-）键来控制阀门的位置。

由于手操的阀位不保存到定位器的内存中，所以当信号故障后阀门也不会返回原来位置，但此时可通过手操（+）或（-）回到该阀位。

定位器调校方法

梅索尼兰调节阀调试方法：将HART375 手操器连到阀门定位器上后,启动HART375 进入MANUAL 模式→Calibration Menu→Tuning→AutoTune,然后定位器开始自检,待自检完毕后,退出Calibration Menu 模式,进入Normal 模式即可。

下面举出几个具体列子:1. 阀门反馈不正常解决方法:启动HART→进入MANUAL 模式→Calibration Menu→Range→Autostops 运行结束后,退出Calibration Menu 模式,进入Normal 模式即可2. 阀门波动大解决方法：启动HART→进入MANUAL 模式→Calibration Menu→Tuning→PID coefficient 选2 次OK→选择一次entet→将I 值相应放大→选择enter7 次后再选择一次OK,修改I 参数完成.运行结束后,退出Calibration Menu 模式,进入Normal 模式即可3. 零位或满位偏差大解决方法:启动HART→进入MANUAL 模式→Calibration Menu→Range→Autostops 运行结束后,退出Calibration Menu 模式,进入Normal 模式即可4.阀门不动作从以下几个方面检查: 1) 检查阀门是否送电,是否有气源和指令线是否有问题2) 有手动装置的阀门检查是否阀门在手动位置3)是否用HART375 调试时打到MANUAL 模式,调试结束后未返回Normal 模式FISHER 调节阀调试方法:在调试之前首先确认阀门的Travel值(阀体上的标牌上有标注,比如1/4,3/4 等) ,且使阀门处于初始状态(即全开或全关,根据阀门是气开阀还是气关阀而定) ,然后将定位器外壳螺丝松开, 打开外壳取出里面的黑色小圆棒将小圆棒穿过定位器与阀杆连接部分后卡在定位器边上的小孔上,将连接部分可移动的杆放在与阀门Travel 值对应的位置上固定即可，将信号源和HART连接到定位器后,启动HART,选择0(当位置反馈装置是Tri-Loop 时) 或定位器的型号(4210 型位置反馈装置)→Setup&Diag→Detailed Setup→Mode→Instrument Mode→Out of service(注意:此项再调试完毕后要返回到In service)→返回Basic Setup→ Auto Setup→Auto Calib Travel→Manual(注意:此处有一个选择交叉点的过程,当在交叉点的时候,要求阀杆与定位器连接部分标有Travel 值的空档处处在水平位置)→Analog→In serviceFISHER 调节阀位置反馈装置调试方法：1. 就地安装的4210型位置反馈装置，首先用信号源加12mA 的信号, 使阀门开度在50%, 用万用表量电路板上的TP3 和TP4 的电压,要求当位置反馈装置与阀杆连接处的横档在水平位置时,二者之间的电压是1.25V,若不是则进行调整.然后用信号源加4mA信号,量TP1 和TP2之间的电流,看反馈是4mA 还是20mA,如果是一个接近4mA的数就调整调零旋钮，使反馈的信号为4mA;如果是一个接近20mA的数就调整量程旋钮使反馈的信号为20mA.同样的方法来确定当给出的信号是20mA 时反馈的信号,如此多次直至确定零位和量程2. 电子间机柜内安装的Tri-Loop 位置反馈装置将HART连接到Tri-Loop位置反馈装置的通讯连接端口上,启动HART,进入Utility→ Configure HART Application→Polling→Digital Poll,然后退出到主画面选择Online→选择定位器的型号→Setup&Diag→Detail Setup→Mode→Burst→BurstEnable→Enable→返回Burst 画面选择Burst Command→HART Univ Cmd 3→返回到主画面后选择Online→"1"(指Trip-Loop)→Device Setup→BasicSetup→Configure Channels→Configure CH1→将Burst Variable 的类型改为"QV"Units 设为,"%"LRV 设为,"0",URV 设为"100",CH1 Enabled 设为"YES"然后保存即可.瑞基调门调试方法:瑞基调门调试是使用遥控器来调试的, 使用遥控器对中液晶显示屏按"┙"输入口令"000"进入一级设定菜单, 在一级设定菜单里主要是确定阀门的开关限位, 此时可手动将阀门打到全开(或全关)位置,然后使用遥控器按"↓"选择"打开限位"(或关闭限位) ,按"┙"进入,然后确定保存即可.之后退回主菜单,进入二级设定菜单,在二级菜单下主要是设定输入信号的量程,选择进入模拟信号量程项,选择20mA;然后将阀门打到就地控制状态用信号源加一个4mA 的信号,设定为低限阀位,加20mA 信号设为高限阀位保存即可! 此外可以使用遥控器来调整阀门的力矩,开关方向,保护方式等,具体情况根据显示屏显示选项操作即可西门子定位器调试方法:1.用定位器显示窗口下方的'+'和'-'两个按键, 使执行机构运动, 看整个机构能否自由走满行程.2.让执行器运动到行程的中间位置(直行程的反馈杆处于水平位置) ,就可以进行初始化了. 注:当你按住其中一个键的同时再按另一个键可以加快执行机构的动作.3.按功能键(小手形)5 秒后就可以进行参数设置.4.SIEMENS 定位器共有36 组参数, 可以根据现场的实际情况进行设置. 用'+'和'-' 键可以在一组参数中进行选择, 选择完后可以按一下功能键进入第二组参数的设置, 若上一个参数设置有误,可以按功能键同时按'-'键,回到上一个参数再进行设置.5.在这些参数中有几个是经常用到的. 1YFCT (执行器类型) :直行程选WAY,角行程选TURN. 2YAGL (额定反馈角度) :一般情况下,直行程设置成33,角行程90. 7SDIR: 给定方向上升RISE,给定方向下降FALL 38YDIR (操作变量方向显示) :上升RISE,下降FALL 同时改变SDIR 和YDIR 这两组参数可改变执行器动作方向. 55PRST 预设置(工厂设置) :当重新调试时,先进入55 项,长按+键 5 秒,直到显示ocay,说明已经恢复到工厂设置5.开始初始化时执行器必须处于行程的中间位置.6.参数设置完毕后用功能键切换到第四个参数,显示为'4.INIT',按住'+'键约5 秒定位器就自动进行初始化了.7.初始化一共分为5 步. 1)决定动作方向. 2)检查执行机构行程和零点. 3)确定执行机构上下动作时间. 4)确定最小的定位增量. 5)最佳的瞬时响应.8.当初始化完成时屏幕上显示"FINISH"按一下功能键显示"4.INIT".9.按功能键5 秒后,当屏幕显示有变化时松手,此时定位器处于手动模式,再按一下功能键定位器处于自动模式.10.初始化结束后定位器即进入正常工作状态.。

常见十二种定位器,调试步骤

常见十二种定位器，调试步骤阀门定位器是控制阀的主要附件，它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与控制器输出信号之间的一一对应关系。

本文重点讲解常见定位器调试步骤，帮助仪表人轻松掌握各类定位器。

一阀门定位器的原理、作用阀门定位器是控制阀的主要附件。

它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与控制器输出信号之间的一一对应关系。

因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。

该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

（1）用于对调节质量要求高的重要调节系统，以提高调节阀的定位精确及可靠性。

（2）用于阀门两端压差大（△p>1MPa）的场合。

通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。

（3）当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。

（4）被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。

（5）用于大口径（Dg>100mm）的调节阀，以增大执行机构的输出推力。

（6）当调节器与执行器距离在60m以上时，用定位器可克服控制信号的传递滞后，改善阀门的动作反应速度。

（7）用来改善调节阀的流量特性。

（8）一个调节器控制两个执行器实行分程控制时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调节。

二阀门定位器的分类1、阀门定位器按输入信号分为气动阀门定位器、电-气阀门定位器和智能阀门定位器。

（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa气信号，其输出信号也是标准的气信号。

定位器操作规程

定位器操作规程定位器操作规程一、前言定位器是一种用于精确定位物体或人员位置的设备，广泛应用于物流、交通、安防等领域。

为了确保定位器的正常运行和使用安全，制定本操作规程。

二、安全要求1. 操作人员必须接受相关培训，熟悉定位器的使用方法和注意事项。

2. 操作人员应穿戴个人防护装备，如安全帽、手套等。

3. 操作人员在操作前应仔细核对设备的工作状态，如电量、信号强度等。

4. 定位器操作区域应有明确的标识，禁止未经授权的人员进入。

三、操作程序1. 打开定位器（1）按住开关键，直到屏幕亮起。

（2）核对屏幕显示的设备信息，确保无误。

（3）等待信号强度稳定，显示位置信息。

2. 定位器的固定（1）根据需要，将定位器固定在被定位物体或人员身上，确保牢固可靠。

（2）避免遮挡定位器天线，影响信号接收。

（3）避免与其他金属物体接触，避免干扰信号。

3. 定位器的查询（1）按住查询键，进入查询模式。

（2）根据屏幕显示的操作提示，选择要查询的目标。

（3）等待定位器回传位置信息，查看屏幕显示的结果。

4. 定位器的报警（1）当被定位物体或人员发生异常情况时，如移动超出指定范围、掉落等，定位器会发出报警信号。

（2）当定位器发出报警信号时，操作人员应立即核实情况并采取相应的措施。

5. 定位器的维护（1）定期检查定位器的电量情况，及时充电。

（2）定期检查定位器的固定情况，确保牢固可靠。

（3）定期检查定位器的信号强度，及时调整设备位置或采取增强信号的措施。

四、注意事项1. 定位器不得用于非法目的，如非法跟踪、监视等行为。

2. 定位器不得用于违反他人隐私的目的，如窃取他人位置信息等行为。

3. 操作人员应时刻关注定位器的工作状态，如电量、信号强度等。

4. 定位器不得用于危险环境，如易爆、易燃等场所。

5. 定位器的维护应由专人负责，定期进行检查和保养。

五、紧急处理1. 当定位器发生故障或异常情况时，操作人员应立即将设备关闭，并通知维修人员进行处理。

美卓定位器调试步骤

美卓定位器
“C”键代表返回键“+”、“-”键代表上下翻页键“←”代表确认键
调试步骤：
“+、-”键同时按进入菜单，显示屏会出现MODE（模式）界面（模式分为手动模式和自动模式，一般不需要更改）。

然后按“+”键显示屏显示PAR（参数），再按“←”进入修改参数，此时屏幕上会显示：
1、PEAF（增益）:“C”代表优化（建议使用）、“A”代表最快、超调也最大、“E”代表最慢、超调最小。

然后按“+”键，以此类推到
2、CUTL（小信号切除）：一般为2.0%
3、DIR（阀门作用方式）：OPE代表气开、CLO代表气关
4、UTYP（阀门形式）：ROE代表角行程、LIN代表直行程
5、ATYP（单作用、双作用）：1-A代表单作用、2-A代表双作用
6、PFA（故障位置）：CLO代表故障关、OPE代表故障开
7、ROT（顺时针、逆时针）：CC代表顺关阀、CCC代表逆关阀
8、AO（死区）:默认为0，一般不需要更改、如需更改的话改到0.6
改完参数后按“C”键返回，然后按“+”键屏幕显示CAL（校验）再按“←”键进入选择AUTO CAL（自动校验），然后按“←”键阀门自动整定。

修改参数方法：
举例说明：DIR（阀门作用方式）这一级菜单下有OPE（气开）、CLO（气关）两个参数要修改。

就先按“←”键让显示屏DIR这个单词闪烁，然后按“+”键修改想要的参数，修改好后按“←”键让显示屏DIR这个单词不闪烁，即代表参数已修改保存成功。

其它步骤以此类推！
手动设置：
先把模式改成MAN手动模式，然后返回界面后按“+”键到QPOS参数下，按“←”键显示屏闪烁，然后再按“+“、”-“键阀门就可以动作。

常见十二种定位器,调试步骤

常见十二种定位器，调试步骤阀门定位器是控制阀的主要附件，它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与控制器输出信号之间的一一对应关系。

本文重点讲解常见定位器调试步骤，帮助仪表人轻松掌握各类定位器。

一阀门定位器的原理、作用阀门定位器是控制阀的主要附件。

它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与控制器输出信号之间的一一对应关系。

因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。

该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

（1）用于对调节质量要求高的重要调节系统，以提高调节阀的定位精确及可靠性。

（2）用于阀门两端压差大（△p>1MPa）的场合。

通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。

（3）当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。

（4）被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。

（5）用于大口径（Dg>100mm）的调节阀，以增大执行机构的输出推力。

（6）当调节器与执行器距离在60m以上时，用定位器可克服控制信号的传递滞后，改善阀门的动作反应速度。

（7）用来改善调节阀的流量特性。

（8）一个调节器控制两个执行器实行分程控制时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调节。

二阀门定位器的分类1、阀门定位器按输入信号分为气动阀门定位器、电-气阀门定位器和智能阀门定位器。

（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa气信号，其输出信号也是标准的气信号。

定位器的操作方法

定位器的操作方法
定位器（Locator）是一种用于定位物体或人员位置的设备，通常由发射器和接收器两部分组成。

接下来是一般性定位器操作方法的步骤：
1. 打开定位器：根据具体型号和品牌，开启电源或按下启动键，确保设备已准备好可以工作。

2. 发射信号：根据需要，可以在要定位的物体或人员上携带发射器，然后启用发射器，开始发送信号。

有些定位器在内建的装置中已经分配好了信号源，不需要外接设备。

3. 接收信号：使用接收器，开始接收到信号。

具体操作方法不同，可以直接读取接收器上的显示屏或 LED 信号提示灯。

4. 微调定位：根据接收器显示或是 LED 信号提示，可以通过控制接收器的天线等装置，来完成对定位物体或人员的定位微调。

5. 定位关闭：完成定位后，可以将设备关掉，或是停止发射器或报告发射源。

需要注意的是，如果是在室内使用定位器，有时会受到房间内的墙壁、天花板等结构物的影响，因此可能导致信号不稳定。

也需要了解设备的电池寿命，及时充电或更换电池。

定位器调试步骤与方法

定位器调试步骤与方法1、调试前准备工作（1）接汽源，再接电源，将电流给到4mA以上；（2）如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点；（3）看最小点应在5-9之间，不对调定位器的黑色齿轮。

看最大点应不超过95，调最小点尽量接近5；（4）用“+”、“—”键将阀门行程调到50%，调试前准备工作完成；注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

2、初始化的调校步骤A、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！（1）正确移动执行机构，离开中心位置，开始初始化。

直行程选择：角行程选择：用“+”，“—”键切换；（2）短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必须与杠杆比率开关的设定值相匹配。

（3）用功能键切换到参数三，显示如下：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。

为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

（4）用功能键切换参数四，显示如下：（5）下按“+”键超过 5 秒，初始化开始：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

注：初始化过程依据执行机构，可持续15 分钟。

有下列显示时，初始化完成。

在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。

约5 秒后，软键显示将出现。

松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

B、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。

杆的开始和终止位置可手工设定。

初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

美卓nelesnd9000定位器校验

进入参数设置界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按显示“PAR”，这是参数设置的主菜单名称；
3.按开始进行参数的查看与设置等调试工作。

使用方法
1.当某一参数出现在屏幕上时，稍微用力按下，下面一行可选参数开始闪烁，这时进入编辑状态；
2.用、来进行选择；
3.用来确认操作，同时退出编辑状态。

校验
检验仅工作在AUTO模式下。

进入校验界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按一次或者按两次即显示“CAL”，这是校验菜单；
3.按开始进行调试。

“AUTO CAL”是自动校验；
“MAN CAL”是手动校验；
“TUNE”表示自诊断功能；
“CAL run”表示正在进行校验。

使用方法
1.按下，用、选择“AUTO CAL”或“MAN CAL”或“TUNE”（使用自诊断功能并准备开始校验）；
2.前两种情况下，需要进一步选择是否使用自诊断功能；
3.校验自动结束，按返回主菜单“CAL”。

美卓阀门定位器维修技术标准

美卓阀门定位器维修技术标准标准名称标准编号标准分类设备名称美卓阀门定位器设备编号设备分类设备型号美卓ND9100H 安装地点空压机入口导叶调节阀1.安装技术标准图1美卓ND9100H阀门定位器及配件图2美卓ND9100H阀门定位器装配图图3 定位器组态菜单序号操作步骤技术标准1 切断气源和电源首先将阀门定位器的气源切断，释放压力。

然后使用直径5.5mm的一字螺丝刀打开定位器上盖，用直径2.5mm的一字螺丝刀分别将电源线和反馈线拆掉，并用绝缘胶带将线头包好。

2 拆掉定位器选取活口或插口组合扳手中的适宜型号，将定位器的气源管拆开，然后使用六角组合工具，分别把固定定位器的螺丝拆掉，取下定位器。

3 安装同型号的新定位器如图2所示，按拆卸过程的相反顺序，将新定位器安装好。

4 连接气源管和线缆将气源管和定位器连接并拧紧接头螺丝，然后将电源线和反馈线接入定位器端子，并用直径2.5mm的一字螺丝刀压紧。

5 打开气源阀将气源管阀门缓慢打开，提供阀门定位器所需压力气源。

6 设定定位器参数组态菜单切换和操作如图3所示。

（1）在监视测量画面同时和键，进入菜单画面。

然后短按键，LCD屏显示PAR。

（2）PERF（性能等级）参数：出厂默认值为“C”,跳过。

（3）CUTL（低限关断范围）参数：显示CUTL后，按进入编辑状态，CUTL开始闪亮。

现在选择的值以百分比形式显示。

按和修正参数。

参数修正为所需值后按完成。

（4）DIR（信号方向）参数：显示DIR后，按进入编辑状态，DIR开始闪亮。

按和选择OPE或CLO。

OPE表示增加4-20mA信号打开阀门；CLO表示增加4-20mA信号打开阀门。

根据实际需要选择一个，按完成。

（5）VTYP（阀门类型）参数：显示VTYP后，按进入编辑状态，VTYP开始闪亮。

按和选择ROT，LIN或nCG。

ROT表示角行程阀；LIN表示直行程阀；nCG只用于耐莱斯CV的旋塞阀（Globe阀）。

（6）RTYP（执行器类型）参数：显示RTYP后，按进入编辑状态，RTYP开始闪亮。
