水泥粉煤灰碎石桩（CFG桩）施工工艺一、特点和适用范围CFG桩为桩体中掺加适量石屑、粉煤灰和水泥加水拌和，制成一种粘结强度较高的桩体，与桩间土和褥垫层一起构成CFG桩复合地基。
桩，桩间土与基础之间必须设置一定厚度的褥垫层，即褥垫层是高粘结强度桩复合地基的一部分。
CFG桩属高粘结强度桩，与素硷桩的区别仅在于桩体材料的构成不同，在其受力和变形特性方面无什么区别。
复合地基性状和设计计算，对其它高粘结强度桩复合地基都适用。
CFG桩可适用于条形基础、独立基础，也可用于筏基和箱形基础。
就土性而言，CFG桩可用于填土、饱和及非饱和粘性土，既可用于挤密效果好的土，又可用于挤密效果差的土。
二、材料CFG桩的骨干材料为碎石。
石屑为中等粒径骨料，当桩体强度小于5MPa时，石屑的掺入可使桩体级配良好，对桩体强度起重要作用，相同碎石和水泥掺量，掺入石屑可比不掺石屑强度增加50％左右。
其它材料为粉煤灰、水泥、及水，其中粉煤灰可使用桩体具有明显的后期强度。
三、施工准备1、资料和条件（1）建筑物场地地质勘探报告（2）CFG桩布桩图以及设计说明（3）建筑物场地的水准控制点和建筑物位置控制坐标等资料（4）具备”三通一平”条件2、技术措施(1) 确定施工机具和配套设备。
(2) 材料供应计划，标明所用材料的规格、技术要求和数量。
(3) 试成孔应不少于2个，以复核地质资料以及设计、工艺是否适宜，核定选用的技术参数。
(4)按施工平面图放好桩位。
(5)确定施打顺序施打顺序与土性与桩距有关。
软土中桩距较大，可采用隔桩跳打，饱和的松散粉土中施工，如果桩距较少，不直采用桩跳打方案；满堂布桩，无论桩距大小，均不宜从四周转圈向内推进施工。
(6)复核测量基线、水准点及桩位、CFG桩的轴线定位点。
(7)振动沉管机沉管表面应有明显的进尺标记（以米为单位）。
3、施工设备：螺旋钻机，混凝土输送泵，搅拌机。
4、施工工艺（1）桩机进入现场，根据设计桩长，沉管入土深度确定机架高度和沉管长度。
水泥粉煤灰碎石桩
水泥粉煤灰碎石桩水泥粉煤灰碎石桩是一种常见的桩基施工方法，广泛应用于建筑工程中。
在本文中，我们将详细介绍水泥粉煤灰碎石桩的定义、施工步骤、应用领域以及一些优点和缺点。
希望本文能帮助读者更好地了解和使用水泥粉煤灰碎石桩。
一、水泥粉煤灰碎石桩的定义水泥粉煤灰碎石桩是一种以水泥、粉煤灰和碎石为主要原料，通过混合、搅拌、浇筑等工艺制成的桩基。
它具有结构稳定、承载能力强、施工便捷等特点，因而被广泛应用于建筑工程中。
二、水泥粉煤灰碎石桩的施工步骤1. 桩位布置：根据设计要求，在施工区域内确定桩位，并标明桩的编号。
2. 桩孔开挖：根据设计要求，使用挖掘机或人工开挖桩孔，将桩孔挖至设计要求的深度。
3. 清理桩孔：用水泥砂浆清洗桩孔内部的污物和泥浆，并确保桩孔底部平整。
4. 钢筋加工：根据设计要求，将钢筋加工成桩筋，并按桩的编号堆放在施工区域内。
5. 模板安装：根据设计要求，将桩孔周围安装模板，用于保持桩孔的形状和尺寸。
6. 混凝土浇筑：将水泥、粉煤灰、碎石等原料按一定比例混合，并用搅拌机搅拌均匀。
然后，将混凝土浇入桩孔中，直至模板顶部。
7. 桩顶整平：用平顶机或手工工具将浇筑的混凝土顶部整平，使其与模板齐平。
8. 桩顶加工：根据设计要求，在桩顶上加工孔洞、锚板或钢筋等构件。
9. 后续处理：等待混凝土初凝后，拆除模板；混凝土硬化后，可进行后续处理，如修整桩顶、检查桩身等。
三、水泥粉煤灰碎石桩的应用领域水泥粉煤灰碎石桩广泛应用于建筑工程中，特别适用于以下领域：1. 大型建筑物的基础：由于水泥粉煤灰碎石桩的承载能力强，可用于大型建筑物的基础，如高层建筑、桥梁、仓库等。
2. 各类桥梁的桩基：水泥粉煤灰碎石桩可用于各种桥梁的桩基，如大桥、小桥、高速公路桥梁等。
3. 岩石地质条件下的桩基：由于水泥粉煤灰碎石桩的结构稳定，能够适应较恶劣的地质条件，因此在岩石地质条件下的桩基施工中使用广泛。
四、水泥粉煤灰碎石桩的优点和缺点1. 优点：（1）承载能力强：水泥粉煤灰碎石桩具有很高的抗压能力，能够承受较大的荷载。
水泥粉煤灰碎石桩名词解释
水泥粉煤灰碎石桩名词解释
水泥粉煤灰碎石桩（英文简写CFL）是一种重要的复合地基处理方法，主要用于增强地基的承载能力和稳定性。
这种技术通过在地基中设置一系列的水泥粉煤灰碎石桩，让这些桩与周围的土体共同作用，显著提高整个地基的承载能力。
在制作水泥粉煤灰碎石桩的过程中，需要按照一定的比例混合水泥、粉煤灰、碎石以及适量的水。
经过充分的搅拌，这些材料会形成一种具有较高强度的桩体。
这种桩体不仅强度高，还具有一定的压缩性，能够适应地基沉降所产生的应力，从而有效减少地基的不均匀沉降。
水泥粉煤灰碎石桩的应用范围非常广泛。
由于其适用于各类土质地基，尤其在处理软土地基方面表现优异，因此被广泛应用于各类建筑工程中。
在软土地基中设置水泥粉煤灰碎石桩，不仅能显著提高地基的承载能力，还能有效减少地基的沉降量，进一步增强地基的稳定性。
除了应用范围广，水泥粉煤灰碎石桩的制作工艺也相对简单，施工速度快。
在施
工过程中，这种技术对周围环境的影响较小，既环保又安全。
因此，它成为了许多建筑工程的理想选择。
水泥粉煤灰碎石桩是一种高效、环保的地基处理方法。
通过在地基中设置水泥粉煤灰碎石桩，可以显著提高地基的承载能力和稳定性，为建筑工程的安全与稳定奠定坚实基础。
在未来，随着技术的不断进步和应用范围的进一步扩大，水泥粉煤灰碎石桩将在更多领域发挥其独特的优势和价值。
CFG桩是水泥粉煤灰碎石桩的简称
CFG桩法5.1.1 基本概念CFG桩，是水泥粉煤灰碎石桩的简称，(C指Cement、F指Fly-ash、G指Gravel)，是由碎石、石屑、粉煤灰组成混合料，掺适量水进行拌和，采用各种成桩机械形成的桩体。
通过调整水泥的用量及配比，可使桩体强度等级在C5～C20之间变化，最高可达C25，相当于刚性桩。
由于桩体刚度很大，区别于一般柔性桩和水泥土类桩，因此，常常在桩顶与基础之间铺设一层150~300mm厚的中砂、粗砂、级配砂石或碎石(称其为褥垫层)，以利于桩间土发挥承载力，与桩组成复合地基，见图5.1-1。
褥垫层在水泥粉煤灰碎石桩复合地基中具有重要作用，它可起到保证桩土共同承担荷载、调整桩与土垂图5.1-1直及水平荷载的分担和减小基础底面的应力集中的作用。
【例题1】CFG桩是( )的简称。
A、低标号素混凝土桩；B、水泥白灰碎石桩；C、白灰粉煤灰碎石桩；D、水泥粉煤灰碎石桩；答案：D【例题2】采用CFG桩地基处理后，一般设置的褥垫层厚度为( )。
A、100~200mm；B、150~300mm；C、300~500mm；D、大于500mm；答案：B5.1.2 适用范围适用于处理黏性土、粉土、砂土和已完成自重固结的素填土等地基。
对淤泥质土应按地区经验或通过现场试验确定其适用性。
5.1.3 加固原理CFG桩法也是通过在地基中形成桩体作为竖向加固体，与桩间土组成复合地基，共同承担基础、回填土及上部结构荷载。
当桩体强度较高时，CFG桩类似于钢筋混凝土桩(常称为刚性桩)，这样，在常用的几米到二十多米桩长范围内，桩侧摩阻力都能发挥，不存在柔性桩(如砂石桩法、振冲法形成的散体材料桩)或半刚性桩(如水泥土搅拌法、高压喷射注浆法、夯实水泥土桩法等形成的低黏结强度桩体)存在的有效桩长的现象。
因此，无论是承载力提高幅度及处理深度都较柔性桩和半刚性桩为优。
5.1.4 CFG桩复合地基的工程特性1 承载力提高幅度大，可调性强由于褥垫层对桩和桩间土的变形协调作用，桩距大小(置换率高低)不影响桩、土承载力的发挥；CFG桩的桩身强度高，可保证桩长较大时，全桩长发挥作用，充分利用土对桩的侧阻力、端阻力，不会像柔性桩、低强度桩一样受“有效桩长”的限制。
水泥粉煤灰碎石桩法(CFG桩)

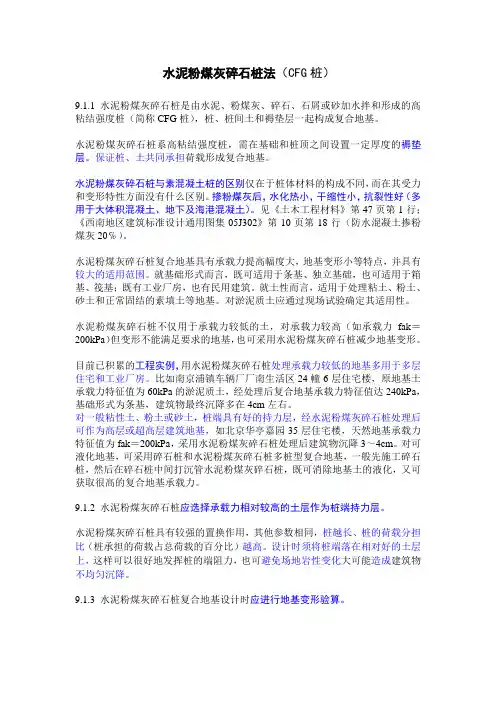

水泥粉煤灰碎石桩法（CFG桩）9.1.1 水泥粉煤灰碎石桩是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩（简称CFG桩），桩、桩间土和褥垫层一起构成复合地基。
水泥粉煤灰碎石桩系高粘结强度桩，需在基础和桩顶之间设置一定厚度的褥垫层。
保证桩、土共同承担荷载形成复合地基。
水泥粉煤灰碎石桩与素混凝土桩的区别仅在于桩体材料的构成不同，而在其受力和变形特性方面没有什么区别。
掺粉煤灰后，水化热小，干缩性小，抗裂性好（多用于大体积混凝土、地下及海港混凝土）。
见《土木工程材料》第47页第1行；《西南地区建筑标准设计通用图集05J302》第10页第18行（防水混凝土掺粉煤灰20℅）。
水泥粉煤灰碎石桩复合地基具有承载力提高幅度大，地基变形小等特点，并具有较大的适用范围。
就基础形式而言，既可适用于条基、独立基础，也可适用于箱基、筏基；既有工业厂房，也有民用建筑。
就土性而言，适用于处理粘土、粉土、砂土和正常固结的素填土等地基。
对淤泥质土应通过现场试验确定其适用性。
水泥粉煤灰碎石桩不仅用于承载力较低的土，对承载力较高（如承载力fak＝200kPa）但变形不能满足要求的地基，也可采用水泥粉煤灰碎石桩减少地基变形。
目前已积累的工程实例，用水泥粉煤灰碎石桩处理承载力较低的地基多用于多层住宅和工业厂房。
比如南京浦镇车辆厂厂南生活区24幢6层住宅楼，原地基土承载力特征值为60kPa的淤泥质土，经处理后复合地基承载力特征值达240kPa，基础形式为条基，建筑物最终沉降多在4cm左右。
对一般粘性土、粉土或砂土，桩端具有好的持力层，经水泥粉煤灰碎石桩处理后可作为高层或超高层建筑地基，如北京华亭嘉园35层住宅楼，天然地基承载力特征值为fak＝200kPa，采用水泥粉煤灰碎石桩处理后建筑物沉降3～4cm。
对可液化地基，可采用碎石桩和水泥粉煤灰碎石桩多桩型复合地基，一般先施工碎石桩，然后在碎石桩中间打沉管水泥粉煤灰碎石桩，既可消除地基土的液化，又可获取很高的复合地基承载力。
水泥粉煤灰碎石桩(CFG)
水泥粉煤灰碎石桩复合地基分类：按桩体材料构成、桩体强度和模量、桩置换能力的大小，复合地基分为：1.散体桩复合地基，其桩体由碎石或砂石等散体材料构成。
如振冲碎石桩或干振砂石桩等。
2.低粘结强度桩复合地基。
如石灰桩、灰土桩、水泥土搅拌桩等。
3.中等粘结强度桩复合地基。
如夯实水泥土桩等。
4.高粘结强度桩复合地基。
如CFG桩、素混凝土桩等。
水泥粉煤灰碎石桩（CFG桩）：简称CFG桩：由G-Gravel（碎石）、石屑、F-Fly-ash（粉煤灰），掺适量C-Cement（水泥）加水拌合，用各种成桩机具制成的、具有可变粘结强度的桩。
桩体中碎石为粗骨料，石屑为中等粒径骨料，可使级配良好；粉煤灰具有细骨料和低标号水泥的双重作用。
●CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基。
●CFG桩不仅仅用于加固软弱地基。
●CFG桩复合地基的置换率一般不大于10%。
●对挤密效果好的土（如砂土、粉土），CFG桩既有挤密作用，又有置换作用；对不可挤密的土（如塑性指数高的饱和软粘土），CFG桩复合地基承载力的提高只与置换作用有关。
褥垫层：●褥垫层是CFG桩和桩间土形成复合地基的必要条件，亦即褥垫层是CFG桩复合地基不可缺少的一部分。
●工程中，散体桩（如碎石桩）和低粘结强度桩（如石灰桩）复合地基，有时可不设置褥垫层，也能保证桩与桩间土共同承担荷载。
●褥垫层材料：由粒状材料组成的散体垫层，可用碎石（30~50mm）、级配砂石（最大粒径≤30mm）、粗砂或中砂，多采用级配砂石。
●褥垫层厚度：100~300mm。
●褥垫层宽度：大于基础宽度，其宽出部分不小于褥垫层厚度。
●褥垫层施工方法：虚铺后多采用静力压实。
桩间土含水量不大时亦可夯实。
褥垫层的作用：●保证桩与桩间土共同承担荷载：设置褥垫层，无论桩端落在一般土层还是坚硬土层，都可保证基础始终通过褥垫层把一部分荷载传到桩间土上，即桩间土始终参与工作。
●调整桩与桩间土垂直荷载的分担作用（桩土应力比）：CFG桩复合地基中桩土应力比n一般在10~40间变化，在较软的土中可达100左右。
水泥粉煤灰碎石桩(CFG桩)施工工艺标准
水泥粉煤灰碎石桩（CFG桩）施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩（CFG桩）施工。
2施工准备2.1材料2.1.1水泥：一般采用强度等级为32.5及其以上的普通硅酸盐水泥。
水泥进场时应有出厂合格证，并有现场复验报告。
2.1.2粉煤灰：一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。
2.1.3石子：一般采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。
2.1.4石屑：一般采用粒径为2.5～5mm，含泥量不大于3%，质量符合设计要求。
2.1.5砂：宜采用中砂或粗砂，含泥量不大于5%。
2.1.6外加剂：根据施工需要通过试验确定。
2.2机具设备2.2.1长螺旋钻机：常用长螺旋钻机的钻孔直径为300～800mm，钻孔深度8～27.5m。
2.2.2振动沉管机：激振力74kN以上，允许加压力60kN以上。
2.2.3洛阳铲：选用直径多为110～130mm。
2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。
2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。
2.3作业条件2.3.1施工场地达到“三通一平”，对软弱地面进行碾压或夯实处理。
2.3.2施工范围内的地上、地下障碍物应清理或改移完毕，对不能改移的障碍物必须进行标识，并有技术保护措施。
2.4技术准备2.4.1收集场地工程地质、水文地质资料，编制水泥粉煤灰碎石桩施工方案并经审批，对操作人员进行技术交底。
2.4.2测设建筑场地水准控制点和建筑物轴线桩，测放桩位并做好标记。
2.4.3对材料进行复试、试配。
2.4.4试桩，以复核地质资料以及设备、工艺是否适宜。
3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位：放桩位后应用钢钎打入地下200mm，灌入白灰做标记，经建设单位和监理验收。
水泥粉煤灰碎石桩
水泥粉煤灰碎石桩
水泥粉煤灰碎石桩是一种新型的桩基础形式，它是通过将水泥、粉煤灰和碎石混合制成的桩体，用于地基加固和承受建筑物的重量。
它的出现在很大程度上解决了地基加固工程中传统桩基础所存在的问题。
水泥粉煤灰碎石桩的优点非常明显，首先它的强度非常高，能够比较好地承受建筑物的重量，其次，它的防水性能也比较好，可以有效地防止地下水的渗透。
此外，水泥粉煤灰碎石桩的形式非常适合复杂土层，不需要进行复杂的施工，而且还可以节约一定的时间和成本。
水泥粉煤灰碎石桩的制作非常简单，首先要准备好水泥、粉煤灰和碎石等材料，然后按照一定比例进行混合，最后再进行振动压实，制成一个坚实耐用的桩体。
对于桩的长度和直径等参数，需要根据地基的情况而定，通常的设定为10米-15米左右。
水泥粉煤灰碎石桩广泛应用于建筑工程中，在超高层和大型厂房等建筑工程中使用较为普遍。
根据不同的建筑环境和工况，可以采取不同的桩基础方案。
对于水泥粉煤灰碎石桩的施工，需要选择有经验的建筑公司，凭借专业的技术和设备，可以快速、高效地完成相关工程。
在施工过程中需要注重安全措施，尽量减少施工对周围环境的影响。
总的来说，水泥粉煤灰碎石桩是一种非常实用的桩基础形式，它的优点在于强度高、防水性能好、适用范围广泛，对于地基加固和承担建筑物负载方面都有着非常显著的作用。
未来，在建筑工程中的应用也将更加广泛和普及化。
水泥粉煤灰碎石桩法
作业条件
材料控制要点
1)水泥进场应有出厂合格证和复验报告。 2)其他材料应经试验符合设计要求。
振动沉管灌注成桩工艺流程
桩机就位 沉管至设计标高 灌注混合料 振动拔管 铺褥垫层
长螺旋钻孔灌注成桩工艺流程
桩机就位 钻孔至设计标高 铺褥垫层 将混凝土泵管接至钻杆中心管
边提钻边压送混合料
短螺旋钻孔灌注成桩工艺流程
施工准备
技术准备
1）根据设计要求，经试验确定混合料配合比。 2）试成孔应不少于3个，以复核地质资料以及设备、工艺是 否适宜，核定选用的技术参数。 3）编制施工方案和进行技术交底。
材料准备
1）卵石或碎石 2）砂 3）粉煤灰 4）水泥
主要机具
1）CFG桩成孔机具。2）混凝土搅拌机、上料及计量设施、 混凝土振动设备。3）柱锤、盖板等。
采用复合地基载荷试验。
水泥粉煤灰碎石桩地基检验应在桩身强度满足试验荷 载条件时，并宜在施工结束28d后进行。试验数量宜 为总桩数的0.5%～1%，且每个单体工程的试验数量 不应少于3点。 宜抽取不少于总桩数的10%的桩进行低应变动力试验， 检测桩身完整性。
质量标准
质量记录
1)岩土工程勘察报告。 2)原材料出厂合格证和试验报告。 3)混凝土配合比通知单。 4)施工记录（包括混凝土的配合比、坍落度和 提拔钻杆速度或提拔套管，成孔深度、混凝 土灌入等）。 5)混凝土试块强度试验报告。 6)地基承载力检验报告。 7)检验批验收记录。
ቤተ መጻሕፍቲ ባይዱ
质量检验
施工质量检验主要应检查施工记录、混合料坍落度、 桩数、桩位偏差、褥垫层厚度、夯填度和桩体试块抗 压强度等。 水泥粉煤灰碎石桩地基竣工验收时，承载力检验应
地基施工水泥粉煤灰碎石桩
地基施工水泥粉煤灰碎石桩施工水泥粉煤灰碎石桩（CFG）是由水泥、煤粉灰、碎石、石屑或砂加水拌和形成的高黏结强度桩，由桩、桩间土和褥垫层一起构成的复合地基。
水泥粉煤灰碎石桩是在碎石桩的基础上发展起来的，这种桩是一种低强度混凝土桩，由它组成的复合地基能够较大幅度提高承载力。
水泥粉煤灰碎石桩适用于多层和高层建筑，处理黏性土、粉土、砂土、松散填土等地基的施工。
对淤泥质土应按地区经验或通过现场试验确定其适用性。
一、材料要求（1）水泥：宜选用普通硅酸盐水泥，新鲜无结块。
（2）石子：卵石或碎石，粒径为5～20 mm，杂质含量小于5%。
（3）砂：中砂或粗砂，粒径以0.3～3 mm 为宜，含泥量不大于5%，且泥块含量不大于2%。
（4）粉煤灰：粉煤灰应过筛，粒径控制在0.001～2 mm 范围内。
（5）外加剂：根据施工需要通过试验确定，一般为泵送剂、早强剂、减水剂等。
二、主要机具水泥粉煤灰碎石桩施工所用的主要机具一般有长螺旋钻机、搅拌机、混凝土输送泵、连接混凝土输送泵与钻机的钢管、高强柔性管、溜槽或导管、磅秤、振捣器、机动小翻斗车或手推车等。
三、作业条件（1）施工前应将水泥、砂、石子、粉煤灰、外加剂送试验室复试，同时进行配合比试验。
（2）施工现场应做到材料、机具摆放整齐，使混合料输送距离最短，且输送管铺设时拐弯最少。
（3）水泥粉煤灰碎石桩可只在基础范围内布置。
桩径宜取350～600 mm。
桩距应根据设计要求的复合地基承载力、土性、施工工艺等确定，宜取3～5 倍桩径。
四、施工工艺水泥粉煤灰碎石桩施工工艺流程（以长螺旋钻孔为例）一般为：钻机就位→钻机钻孔→混合料配置、运输及泵送→压灌混合料成桩→成桩保护→凿桩头→成桩检测。
1.钻机就位施工机械进场前必须对施工区域进行场地清理、找平，并进行必要的压实，以确保到场机械能够平稳就位，不发生倾斜移位。
2.钻机钻孔（1）钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆连接应牢固，每施工2～3 根桩后，应对钻杆连接处进行紧固。
第7章 水泥粉煤灰碎石桩
G1、G2—单位立方混合料中石屑和碎石的质量。
7.5 质量检测
水泥粉煤灰碎石桩地基检验应在施工结束28d后进行。
1、桩间土检验：标准灌入、静力触探和钻孔取样； 2、桩的检验：单桩承载力荷载试验。试验数量宜为 总桩数的0.5%~1%，且不少于3点；低应变检验桩身完整 性抽取不少于总桩数的10%。 3、复合地基检验。
Ra u p qsi li Ap q p
qsi、qp—桩周第i层土的侧阻力、桩端端阻力特
征值 4、褥层厚度：一般取150～30mm为宜。
5、沉降计算 一般CFG复合地基总沉降量分为三部分。加固区 的变形S1，卧层变形S2和褥垫层变形S3。由于s3数量很 小，一般忽略。则有 S=S1+S2 按分层总和法计算加固区和下卧层变形之和。
谢 谢!
n2 n1 pi pi s s1 s2 s E hi E hi i n 1 si i 1 si
Ψ s—沉降计算经验修正系数，见表7-5； ζ —模量提高系数， f spk f ak
